Дипломный проект №2078 «Проектирование и строительство 2-х подъездного 10-ти этажного дома со встроено-пристроенным магазином в г. Кемерово» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории среднеэтажных многоквартирных жилых зданий с встроенно-пристроенными помещениями общественного назначения. Проект выполнен с учетом климатических условий г. Кемерово и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела. Данный шаблон проекта подходит студентам строительных специальностей, преподавателям и специалистам по проектированию жилых зданий повышенной этажности.

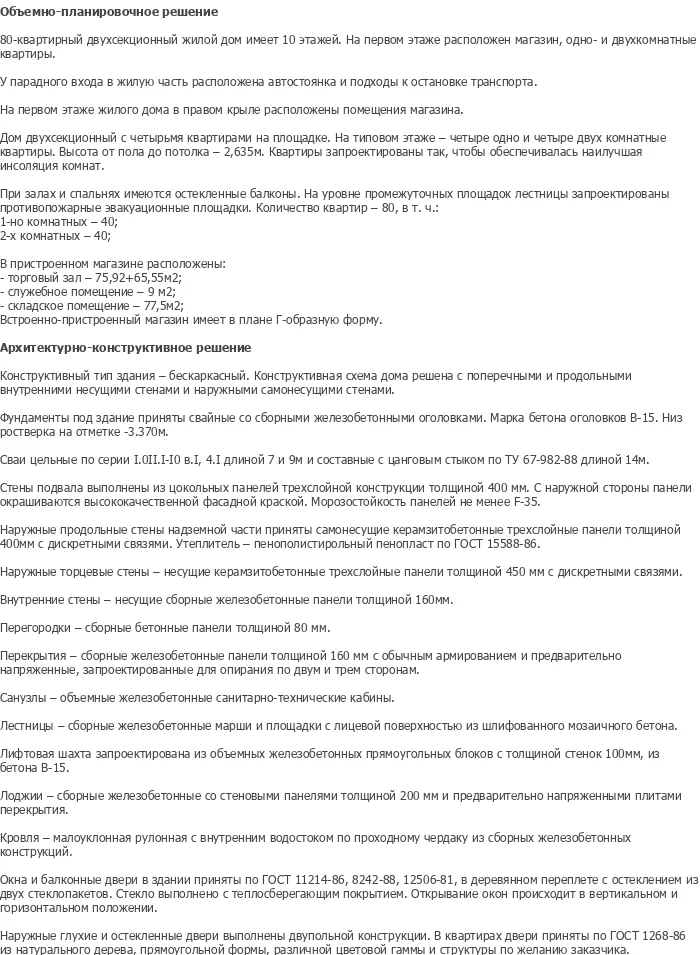

Проектируемый объект — 80-квартирный двухсекционный 10-этажный жилой дом, расположенный в г. Кемерово. Здание имеет два подъезда и рассчитано на размещение 80 квартир, в том числе 40 однокомнатных и 40 двухкомнатных. На первом этаже расположен встроено-пристроенный магазин Г-образной формы в плане, что создает удобную инфраструктуру для проживающих. Данный ПГС дипломный проект относится к категории жилых зданий повышенной этажности с элементами общественной застройки и предназначен для комплексного освоения городской территории.

В пристроенном магазине размещены торговый зал площадью 75,92+65,55 м², служебное помещение площадью 9 м² и складское помещение площадью 77,5 м². У парадного входа в жилую часть предусмотрена автостоянка и подходы к остановке транспорта. На первом этаже жилого дома в правом крыле расположены одно- и двухкомнатные квартиры. Высота от пола до потолка в квартирах составляет 2,635 м. Квартиры запроектированы с учетом обеспечения наилучшей инсоляции комнат. При задах и спальнях имеются остекленные балконы. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №2078 предлагает полный комплект материалов для защиты.

На уровне промежуточных площадок лестницы запроектированы противопожарные эвакуационные площадки. Дом двухсекционный с четырьмя одно- и четырьмя двухкомнатными квартирами на типовом этаже. Данный готовый диплом ПГС подходит студентам строительных специальностей, преподавателям и специалистам по проектированию среднеэтажных жилых домов.

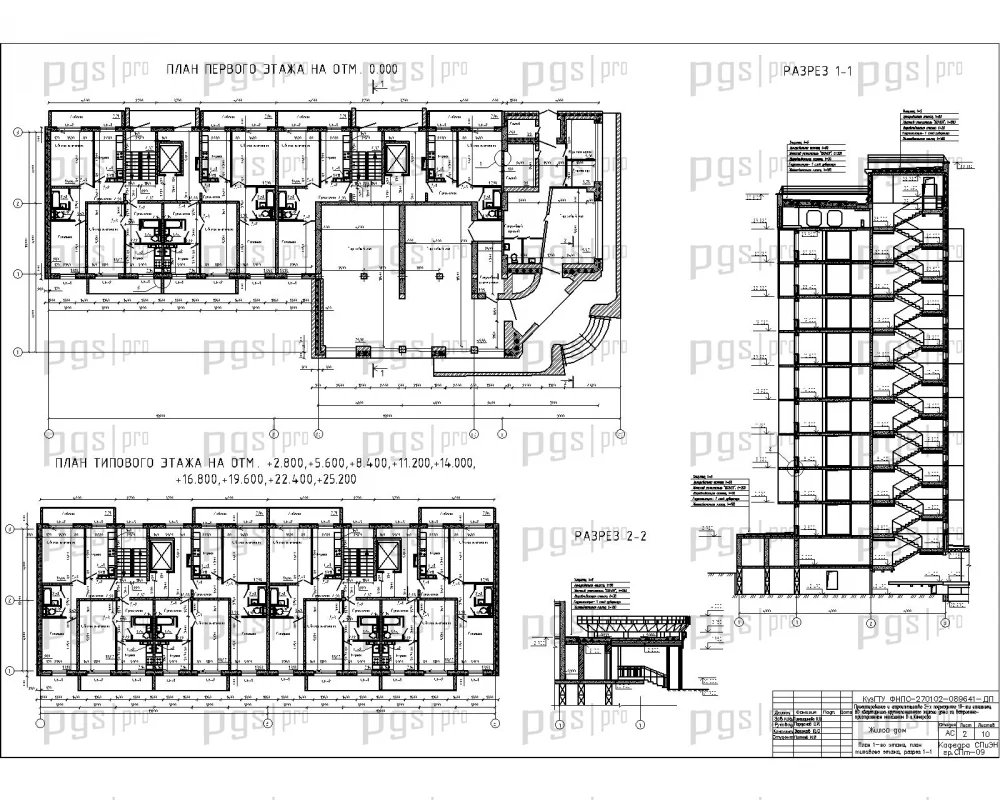

Функциональные связи в здании решены поэтажно с четким зонированием жилой и общественной функций. На типовом этаже (со 2-го по 10-ый) расположены по четыре однокомнатные и четыре двухкомнатные квартиры с остекленными балконами при задах и спальнях. Входная группа жилого дома состоит из тамбура, вестибюля, лифтового холла и коридора. На первом этаже запроектировано помещение электрощитовой, мусорокамера и подсобное помещение.

Внутренняя отделка квартир включает паркетные полы в жилых комнатах, керамическую плитку в санузлах на цементном растворе по слою гидро-, тепло- и звукоизоляции. Стены в жилых комнатах оклеены обоями с отступом от потолка, в кухнях выполнена масляная окраска с облицовкой фронта оборудования цветной глазурованной керамической плиткой в четыре ряда по высоте. В санузлах стены облицованы керамической плиткой на высоту 1,8 м, выше — масляная окраска. Потолки во всех помещениях — водоэмульсионная окраска.

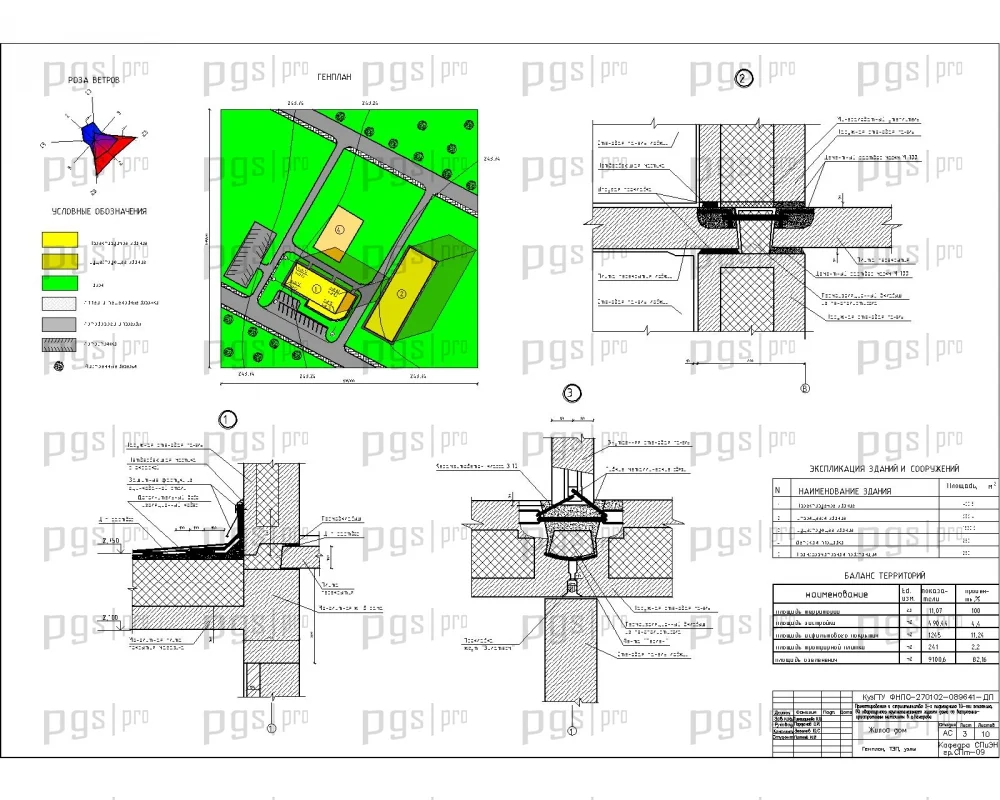

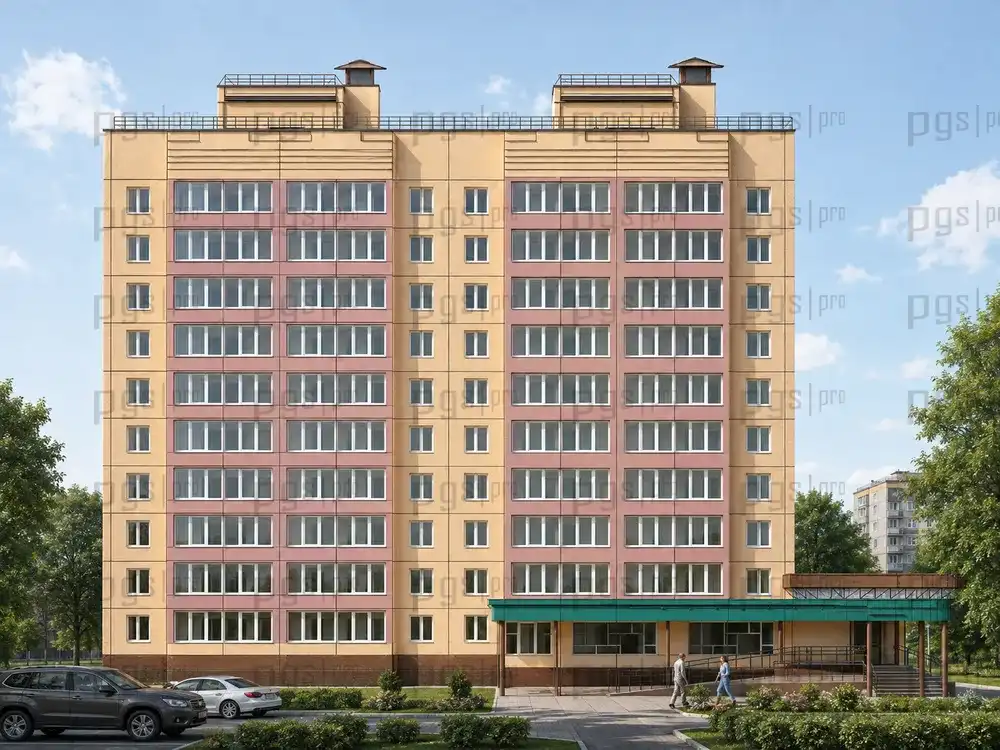

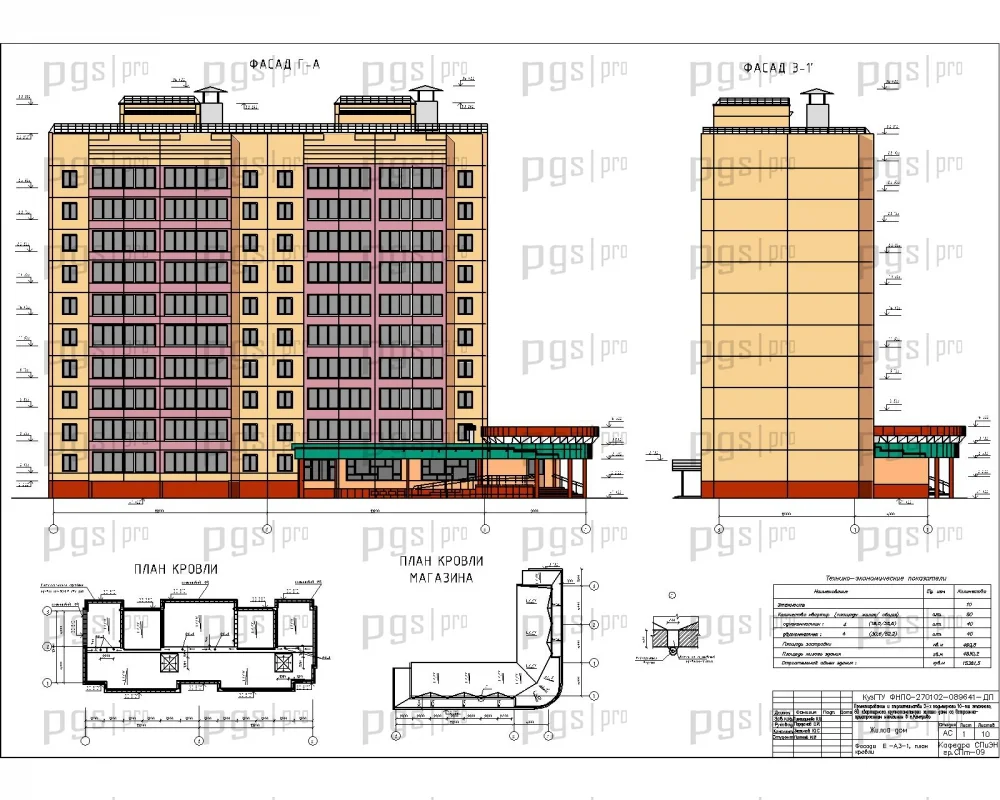

Наружная отделка фасадных поверхностей выполнена кирпичной облицовкой толщиной в полкирпича из светлого лицевого кирпича с перевязкой. Цокольная часть здания на высоту 4 этажей выполнена из коричневого лицевого кирпича. Цоколь — каменная штукатурка темно-коричневого цвета с рустовкой. Цокольная и парапетная части декорированы по периметру здания карнизами. Окна и балконные двери приняты по ГОСТ 11214-86, 8422-88, 12506-81 в деревянном переплете с остеклением из двух стеклопакетов.

Конструктивный тип здания — бескаркасный. Конструктивная схема дома решена с поперечными и продольными внутренними несущими стенами и наружными самонесущими стенами. Фундаменты под здание приняты свайные со сборными железобетонными оголовками. Марка бетона оголовков — В-15. Ростверк расположен на отметке -3,370 м. Сваи цельные по серии 1.011.1-10 вып. 4,1 длиной 7 м и 9 м, а также составные с цанговым стыком по ТУ 67-982-88 длиной 14 м.

Стены подвала выполнены из цокольных панелей трехслойной конструкции толщиной 400 мм. С наружной стороны панели окрашиваются высококачественной фасадной краской. Морозостойкость панелей не менее F-35. Наружные продольные стены надземной части приняты самонесущие керамзитобетонные трехслойные панели толщиной 400 мм с дискретными связями. Утеплитель — пенополистирольный пенопласт по ГОСТ 15588-86. Наружные торцевые стены — несущие керамзитобетонные трехслойные панели толщиной 450 мм с дискретными связями.

Внутренние стены — несущие сборные железобетонные панели толщиной 160 мм. Перегородки — сборные бетонные панели толщиной 80 мм. Перекрытия — сборные железобетонные панели толщиной 160 мм с обычным армированием и предварительно напряженные, запроектированные для опирания по двум и трем сторонам. Санузлы — объемные железобетонные санитарно-технические кабины. Лестницы — сборные железобетонные марши и площадки с лицевой поверхностью из шлифованного мозаичного бетона.

Лифтовая шахта запроектирована из объемных железобетонных прямоугольных блоков с толщиной стенок 100 мм из бетона В-15. Лоджии — сборные железобетонные со стеновыми панелями толщиной 200 мм и предварительно напряженными плитами перекрытия. Кровля — малоуклонная рулонная с внутренним водостоком по проходному чердаку из сборных железобетонных конструкций. Наружные глухие и остекленные двери выполнены двупольной конструкцией. В квартирах двери приняты по ГОСТ 1268-86 из натурального дерева прямоугольной формы.

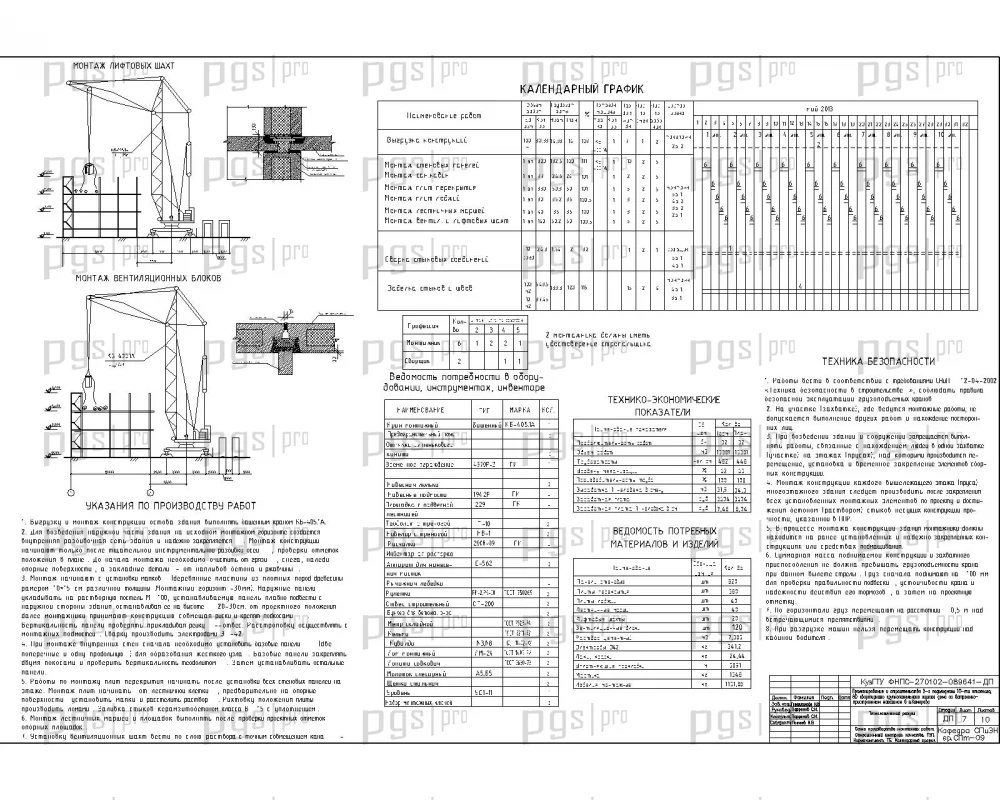

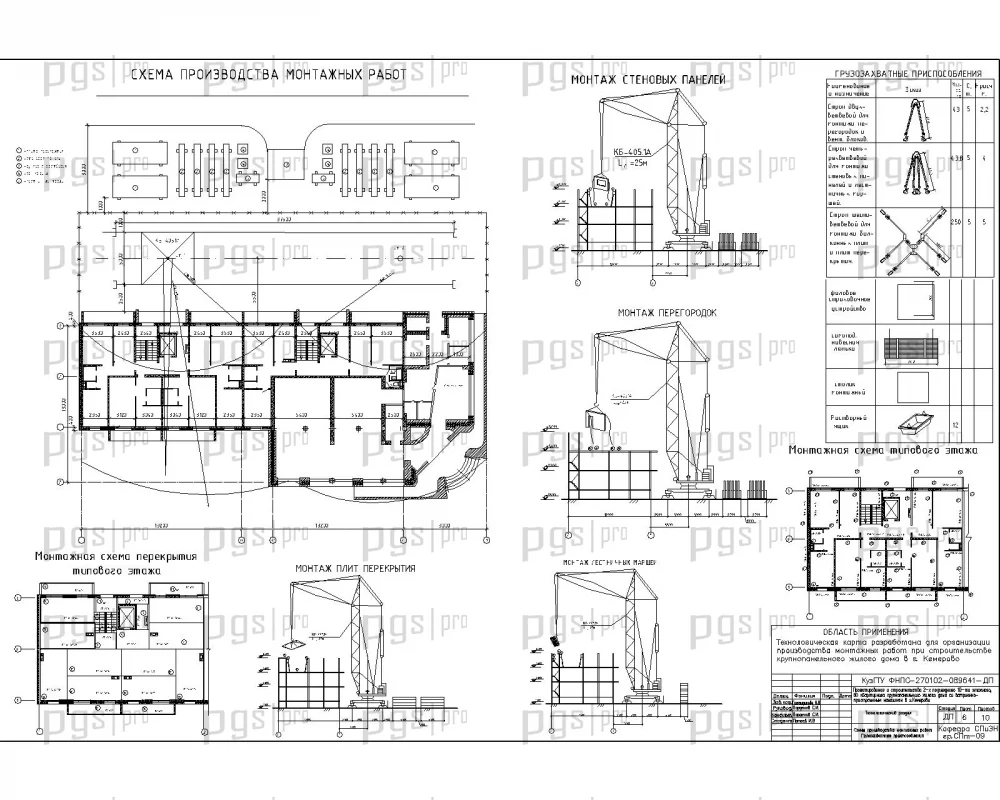

Технологическая карта разработана на монтаж конструкций остова здания и включает спецификацию сборных железобетонных элементов, калькуляцию трудозатрат и заработной платы, выбор грузозахватных приспособлений, ведомость монтажных и грузозахватных приспособлений, выбор монтажного крана, выбор транспортных средств для перевозки строительных конструкций, ведомость потребности в материалах, указания по производству работ и технико-экономические показатели.

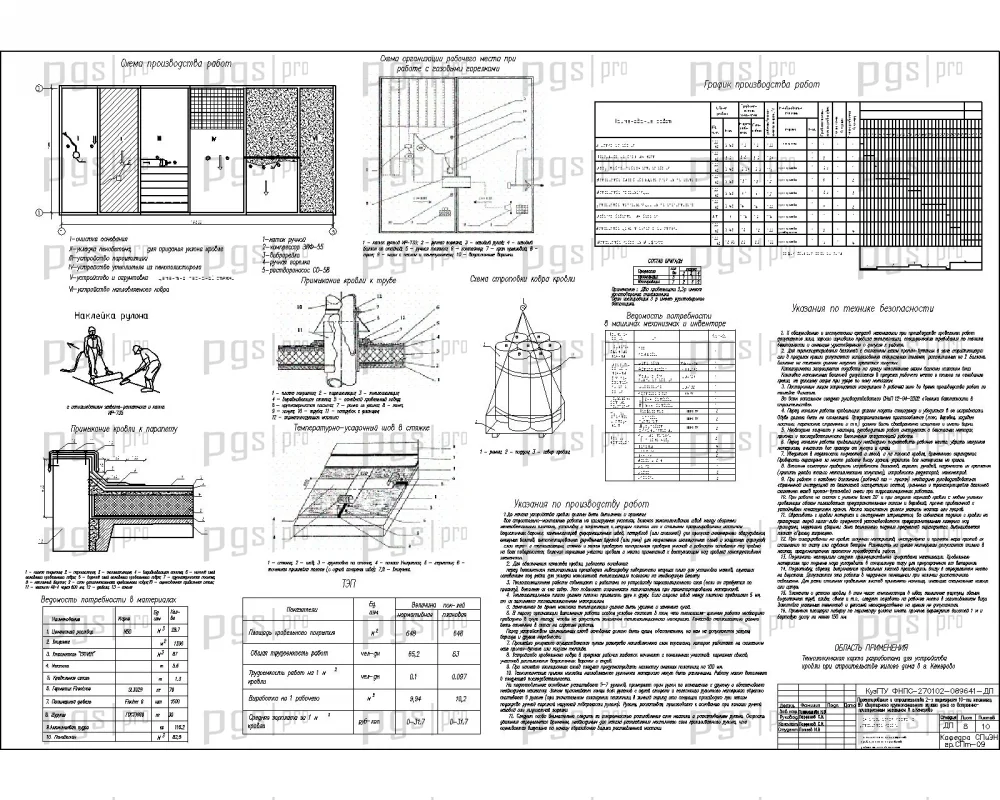

Технологическая карта на устройство кровли из наплавляемого рулонного материала Техноэласт содержит расчет объемов работ, выбор транспортных средств, указания по производству работ, указания по обеспечению качества, технику безопасности, расчет состава бригады и калькуляцию трудовых затрат. Технологическая карта на устройство полов из керамических плиток включает подсчет объема работ, технологию и организацию ведения работ, калькуляцию трудовых затрат и заработной платы.

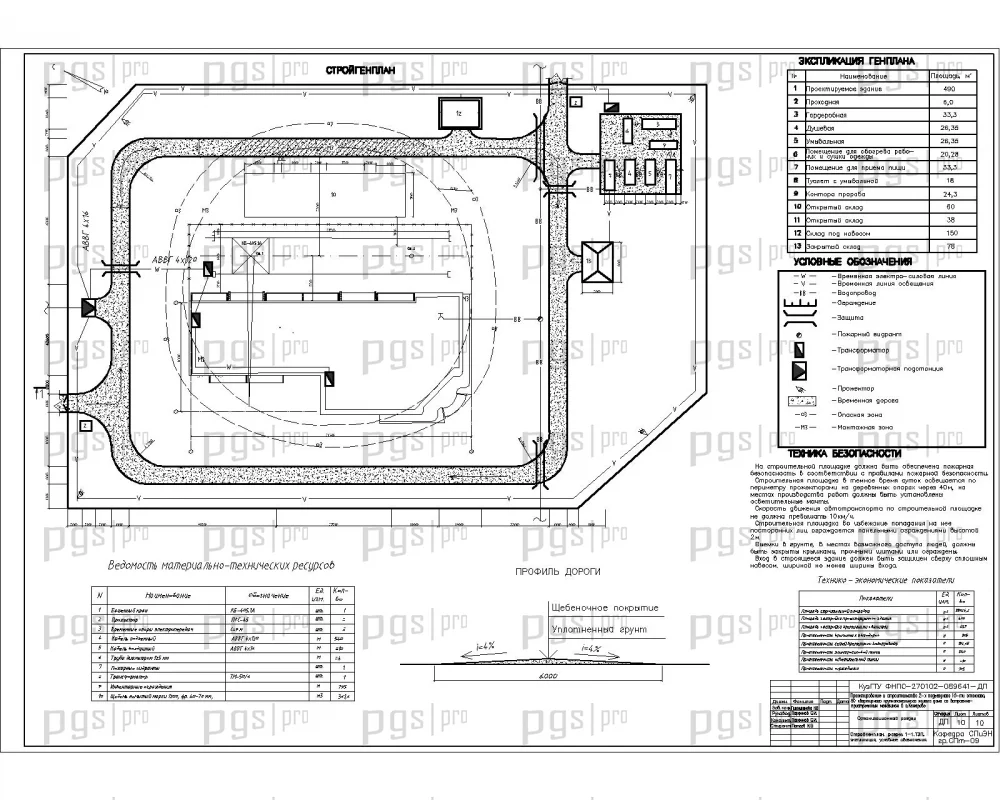

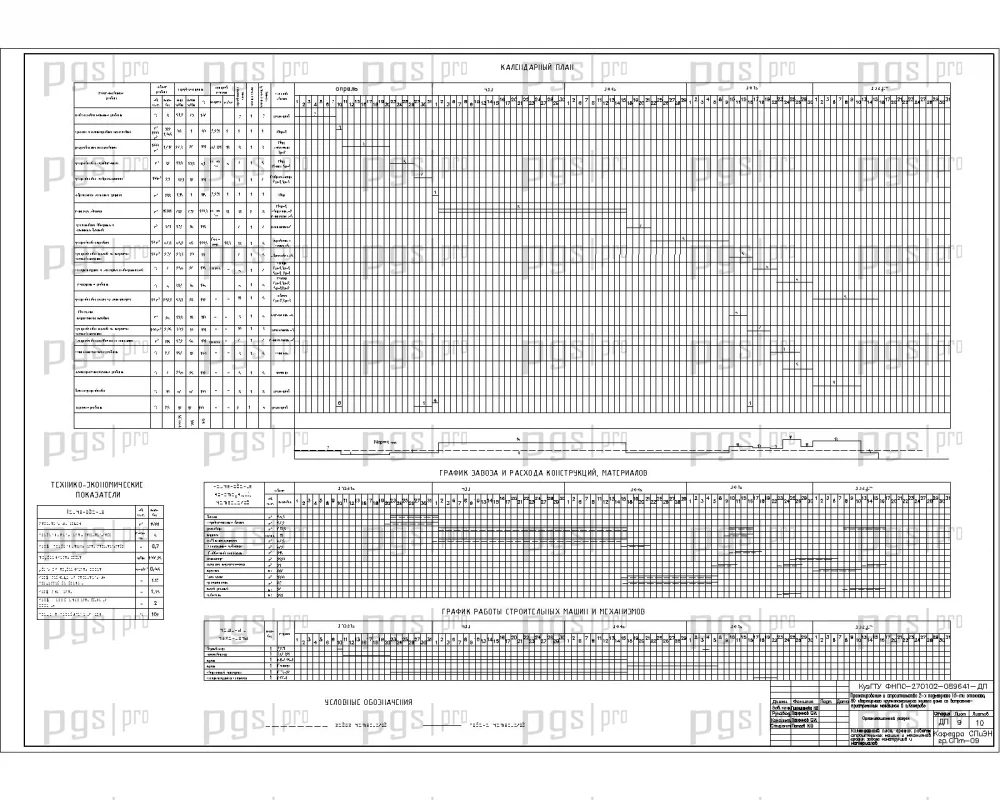

Календарный план производства работ составлен с учетом последовательности выполнения строительно-монтажных операций и обеспечения безопасности на строительной площадке. Строительный генеральный план содержит размещение временных зданий, складов, дорог и коммуникаций. Выполнен расчет персонала, организация складского хозяйства, освещение, водоснабжение строительной площадки, мероприятия по охране окружающей среды. Проект включает разделы по охране труда, технике безопасности, санитарно-гигиеническим мероприятиям, производственной пыли и борьбе с ней, защите от шума и вибраций, производственному освещению и противопожарной безопасности.

Диплом №2078 выделяется среди аналогичных работ по ПГС следующими характеристиками:

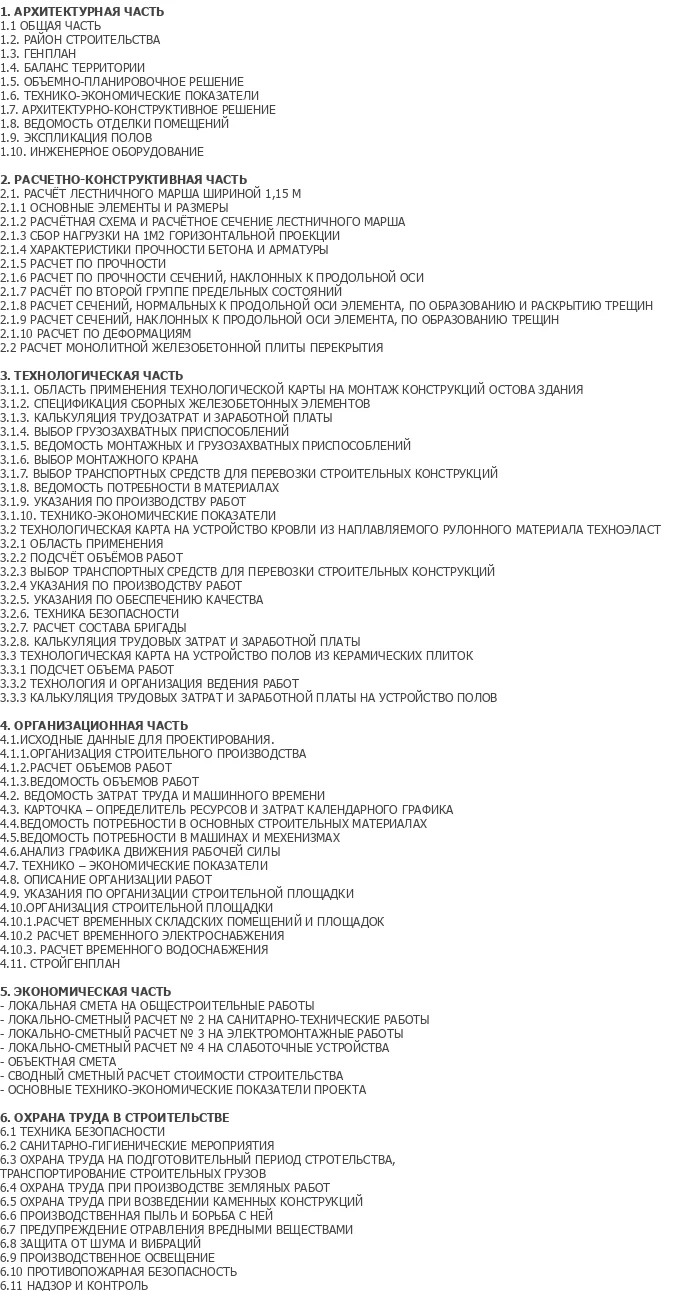

• Полная комплектация: 108 листов пояснительной записки и 11 листов графики AutoCAD — объем соответствует требованиям вузовской подготовки.
• Сложная функциональная схема: сочетание жилых этажей с встроено-пристроенным магазином — актуальный объект для современной городской застройки.
• Разнообразие конструкций: свайные фундаменты, сборные железобетонные панели стен и перекрытий, керамзитобетонные панели, лестничные марши — расчет и конструирование всех основных элементов.
• Практическая направленность: три технологические карты (монтаж остова, устройство кровли, устройство полов), календарный график, строительный генплан.

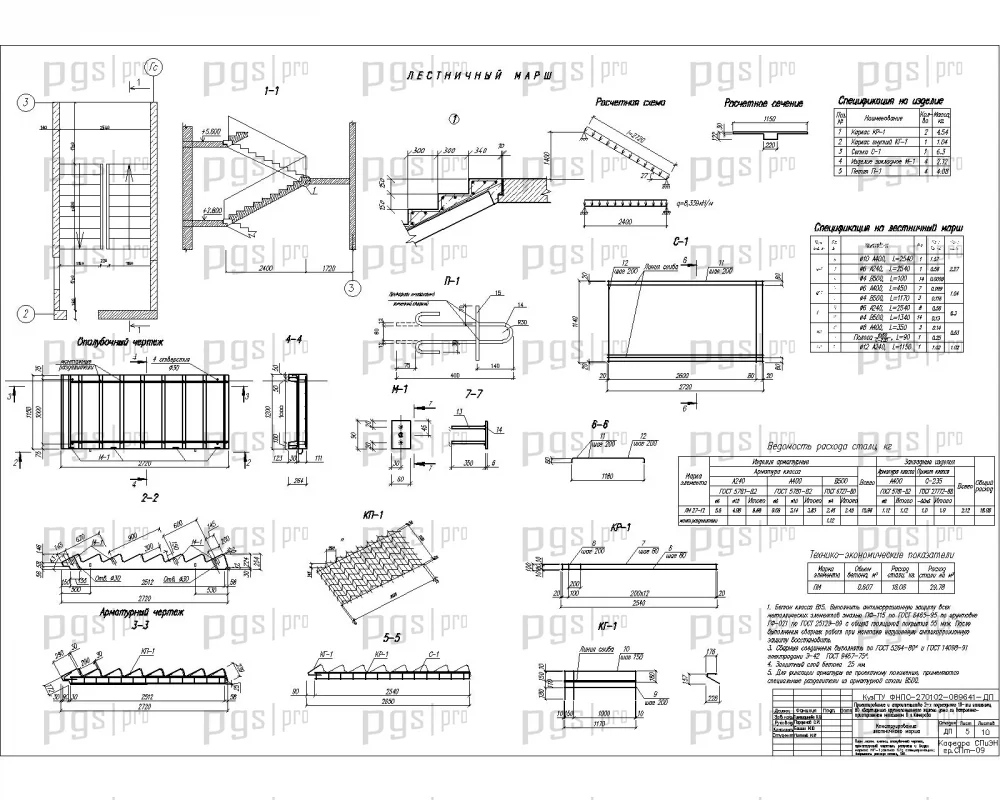

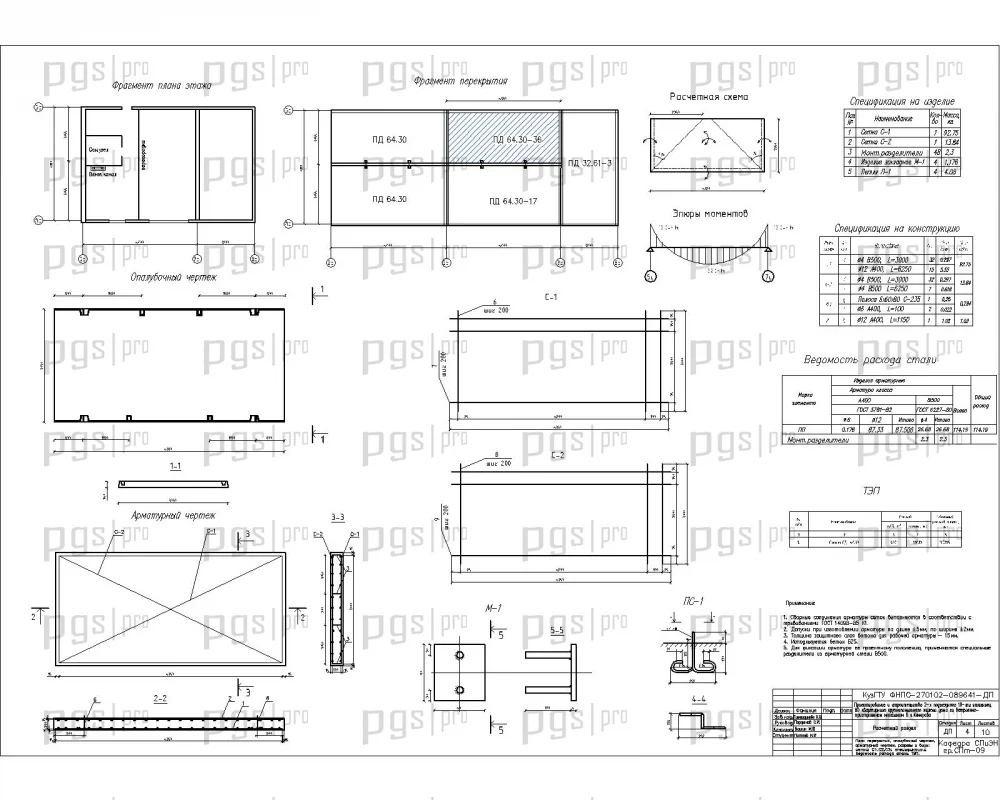

• Расчетная часть: расчет лестничного марша шириной 1,15 м, расчет монолитной железобетонной плиты перекрытия — ручной способ расчета.

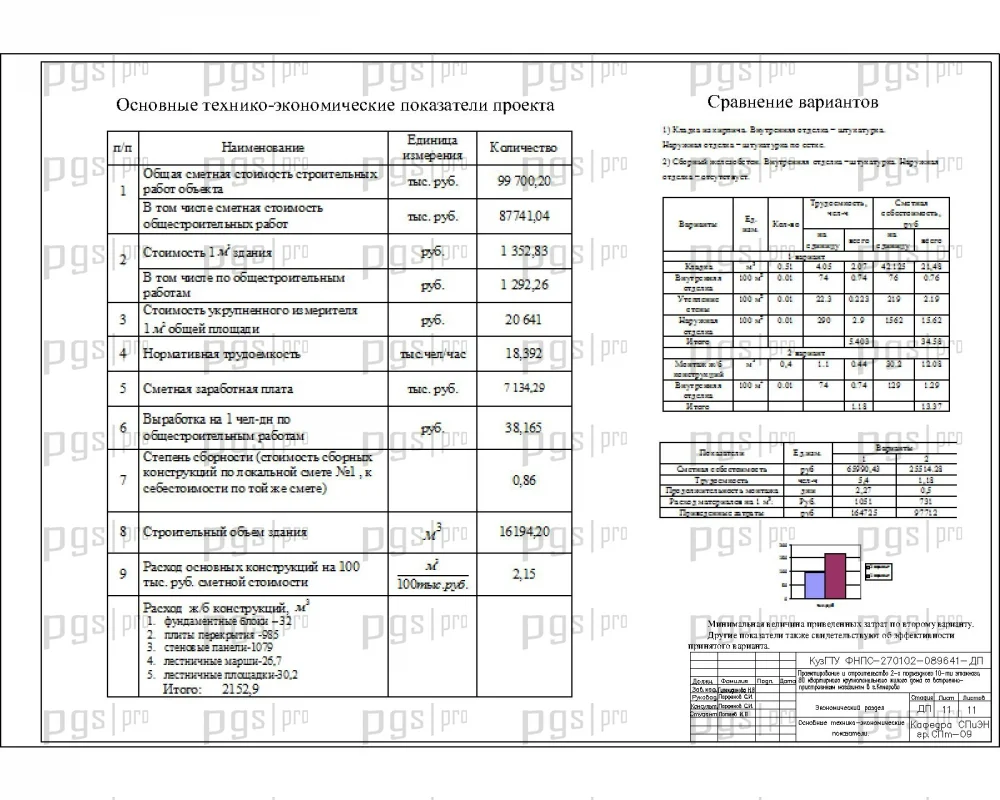

• Экономическая часть: локальная смета на общестроительные работы, объектная смета, сводный сметный расчет стоимости строительства.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда, технике безопасности и экономике.
• Доступная стоимость: купить проект №2078 можно по цене 4 000 рублей — выгодное предложение для готового диплома ПГС.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №2078 для защиты по направлению ПГС.
