Дипломный проект №2079 «25-этажный жилой дом с 3-х ярусной подземной автостоянкой в г. Казани» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории высотных многоквартирных жилых зданий с встроенной подземной автостоянкой. Проект выполнен с учетом климатических условий г. Казани и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела. Данный шаблон проекта подходит студентам строительных специальностей, преподавателям и специалистам по проектированию высотных жилых зданий.

Проектируемый объект — 25-этажный многоквартирный жилой дом с 3-х ярусной подземной автостоянкой, расположенный в г. Казани. Здание имеет крестообразную форму в плане, что обеспечивает оптимальную инсоляцию и вентиляцию жилых помещений. Общая высота здания составляет 83,6 м, габаритные размеры в осях — 45,0 × 45,0 м. Данный ПГС дипломный проект относится к категории высотного жилого строительства и предназначен для комплексного освоения городской территории с учетом современных требований к плотности застройки и транспортному обеспечению.

В подземной части здания предусмотрена 3-х уровневая автомобильная стоянка, рассчитанная на размещение легковых автомобилей жильцов дома. Первый этаж отведен под помещения общественного назначения, что создает удобную инфраструктуру для проживающих. На типовых этажах размещаются квартиры различной площади: 1-комнатные (72,7 м²), 2-комнатные (89,1 м²), 3-комнатные (109,3 м² и 112,0 м²), 4-комнатные (126,4 м²). Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №2079 предлагает полный комплект материалов для защиты.

Здание проектируется с учетом потребностей инвалидов и маломобильных групп населения. В доме предусмотрен лифтовой узел, состоящий из четырех лифтов (2 пассажирских и 2 грузопассажирских), а также эвакуационные лестничные клетки с выходом наружу. Для эвакуации предусмотрена незадымляемая освещенная лестничная клетка с проходом через лифтовой холл и воздушную зону (лоджию).

Функциональные связи в здании решены поэтажно с четким зонированием общественной, жилой и технической функций. На первом этаже размещены помещения общественного назначения и входная группа с раздельными входами в жилую часть дома и административные помещения. Типовые этажи предназначены для размещения квартир различной площади с отдельными санузлами и балконами.

Ограждающие конструкции выполнены в виде навесных комплексных стен из мелкоразмерных блоков и лицевого кирпича. Высота жилого этажа составляет 3,0 м, высота первых этажей — 3,6 м, высота магазинов — 3,9 м. Здание имеет теплый чердак и подвал, высота которого определена геологическими условиями. В доме предусмотрены все виды инженерного оборудования: отопление, водоснабжение, канализация, электроснабжение, вентиляция, лифты, мусороудаление.

В квартирах предусмотрены жилые комнаты, кухни, прихожие, ванные, туалеты и балконы. Все жилые комнаты освещены естественным светом в соответствии со СНиП 23-05-95, комнаты в квартирах имеют отдельные входы. Кухни оборудованы естественной вытяжной вентиляцией. Стены в жилых комнатах оклеены обоями с отступом от потолка, в кухнях — масляная окраска с облицовкой фартука цветной глазурованной керамической плиткой, в ванной комнате и туалете — керамическая плитка. Полы в жилых комнатах — паркет, в кухнях — линолеум на цементной стяжке, в санузлах — керамическая плитка.

Конструктивная схема здания основана на каркасной системе с монолитным железобетонным ядром жесткости, в котором расположены лифты, лестницы и венткамеры. Горизонтальные несущие конструкции — монолитные железобетонные плиты перекрытий, вертикальные — колонны и стены. Каркас выполнен из монолитного железобетона, что обеспечивает необходимую жесткость и устойчивость при высотном строительстве.

Наружные стены здания выполняются из газобетонных блоков и декоративного кирпича. Наружные стены подземной части принимаются железобетонными с учетом значительной высоты и необходимой прочности. В здании имеется монолитное ядро жесткости, в котором расположены лифты, лестница и венткамеры. Технический этаж используется для прокладки канализационной, коммуникационной, водопроводной и других сетей бытового назначения.

Кровля выполняется из негорючих материалов и состоит из монолитной железобетонной плиты с послойно уложенными слоями: гидроизоляция, стяжка из цементно-песчаного раствора, керамзитобетон, утеплитель «Rockwool», пароизоляция. Имеются водосточные воронки. Перегородки в квартирах выполнены из газобетонных блоков размером 400×100×100 мм при толщине перегородки 120 мм. Конструкция полов включает сплошную монолитную железобетонную плиту перекрытия толщиной 180 мм, выравнивающую цементно-песчаную стяжку толщиной 30 мм и паркет-ламинат на пенополиуретановой подложке толщиной 15 мм.

Окна — двойной стеклопакет в деревянной раме. Двери запроектированы как остекленные (балконные, входные в здание, внутриквартирные дневной зоны) и глухие (все остальные). Материал конструкций дверей — дерево, стальной прокат (входные двери в квартиры). В здании предусмотрены эвакуационные лестницы Н1 с расчетным расстоянием от дверей квартир до выхода из здания не более 12 м. Все двери по лестничной клетке и в тамбуре открываются в сторону выхода из здания.

Технологическая карта на устройство фундаментной плиты включает объемы работ, способы производства, комплектацию машин и механизмов, трудовые затраты и мероприятия по технике безопасности. Работы по устройству фундаментной плиты выполняются с применением современных технологий монолитного бетонирования с учетом геологических условий строительной площадки.

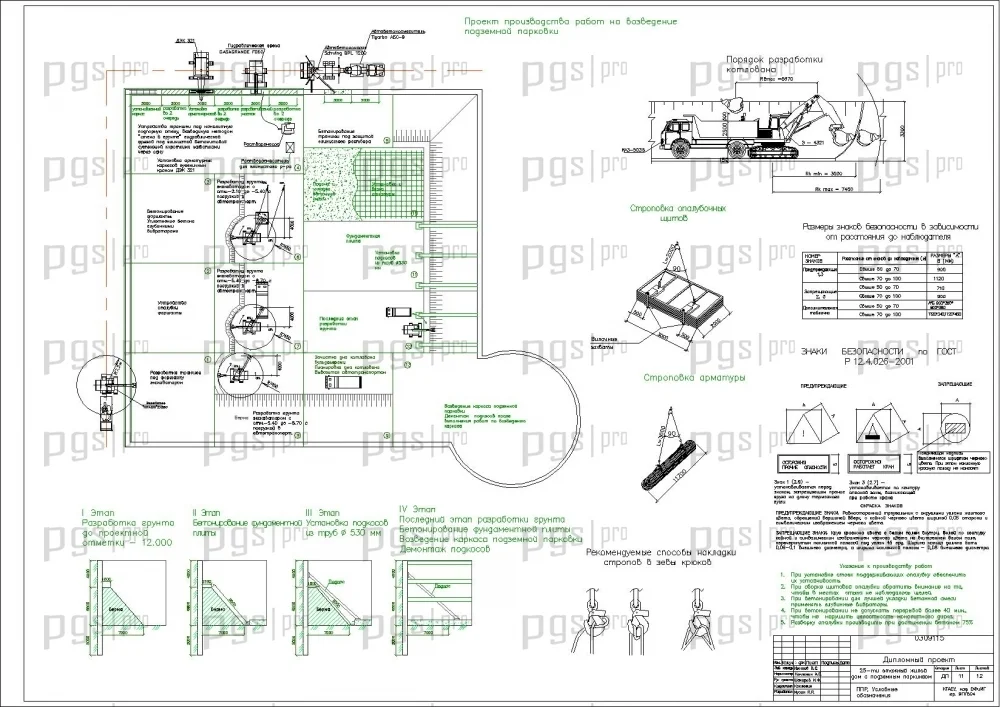

Технологическая карта на устройство подземной парковки содержит технологию возведения многоярусного подземного сооружения, включающую этапы котлованных работ, устройство гидроизоляции, армирование и бетонирование конструкций, обратную засыпку. Проект производства работ разработан с учетом последовательности выполнения строительно-монтажных операций и обеспечения безопасности на строительной площадке.

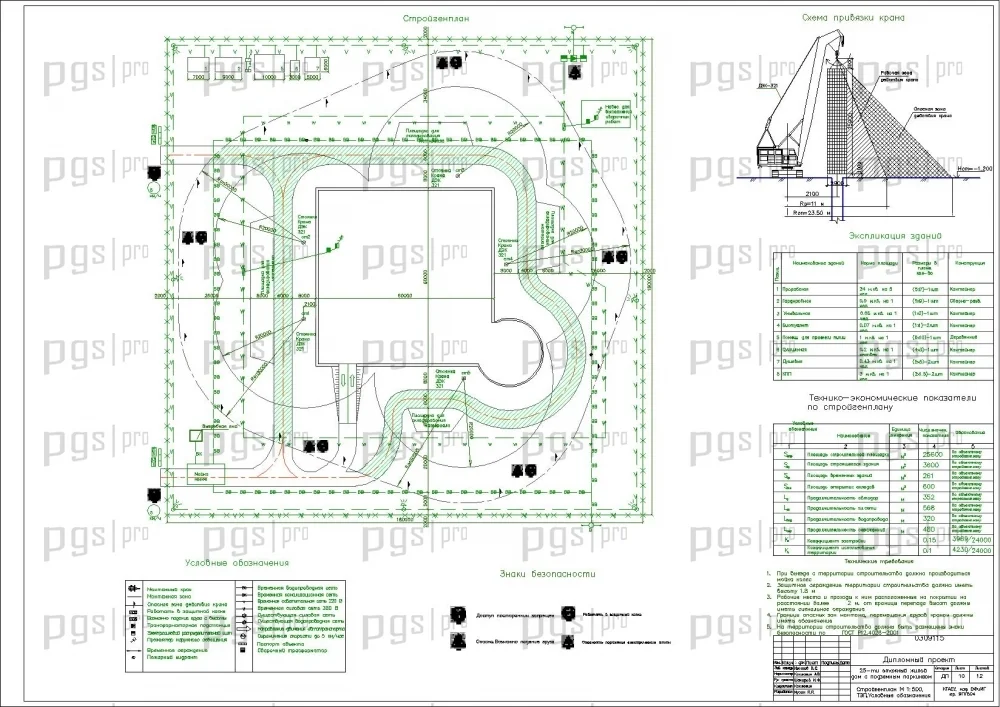

Строительный генеральный план содержит размещение временных зданий, складов, дорог и коммуникаций. Выполнен расчет персонала, организация складского хозяйства, освещение и водоснабжение строительной площадки, мероприятия по охране окружающей среды. Проект включает расчет осадки плитного фундамента методом послойного суммирования, определение несущей способности глубокого фундамента и результаты расчета фундаментной плиты по армированию.

Диплом №2079 выделяется среди аналогичных работ по ПГС следующими характеристиками:

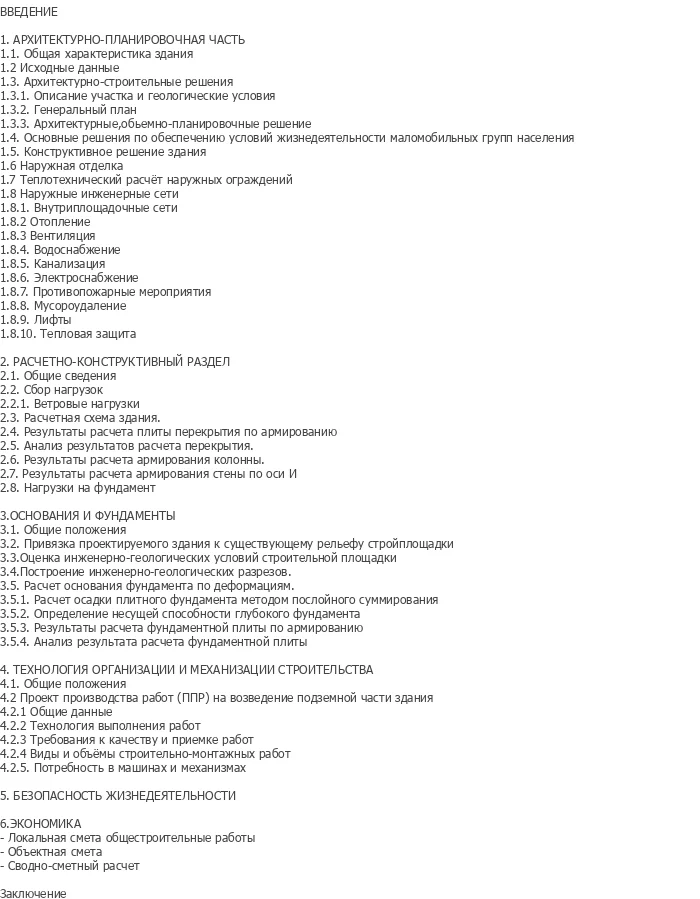

• Полная комплектация: 107 листов пояснительной записки и 12 листов графики AutoCAD — объем соответствует требованиям вузовской подготовки по высотному строительству.
• Сложная архитектурная форма: крестообразный план здания обеспечивает оптимальную инсоляцию и вентиляцию всех квартир.
• Разнообразие конструкций: монолитные перекрытия, фундаментная плита, каркасная система, газобетонные стены — расчет и конструирование всех основных элементов высотного здания.
• Уникальная функциональная схема: сочетание жилых этажей с 3-х ярусной подземной автостоянкой и помещениями общественного назначения на первом этаже.
• Практическая направленность: две технологические карты, проект производства работ, строительный генплан.
• Расчет в ПК «Мономах»: современный программный комплекс для расчета конструкций высотных зданий.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда, безопасности жизнедеятельности и экономике.
• Доступная стоимость: купить проект №2079 можно по цене 6 000 рублей — оптимальное соотношение цены и качества для готового диплома ПГС.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №2079 для защиты по направлению ПГС.
