Дипломный проект №2080 «18-этажный жилой дом в г. Москва» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории многоэтажных жилых зданий повышенной этажности и предназначен для постоянного проживания в условиях городской застройки г. Москва. Проект выполнен с учетом климатических условий Центрального региона России и может быть адаптирован под любой город путем пересчета теплотехнического раздела. ПГС дипломный проект включает полный комплект пояснительной записки и графической части, что делает его удобным шаблоном проекта для студентов строительных специальностей.

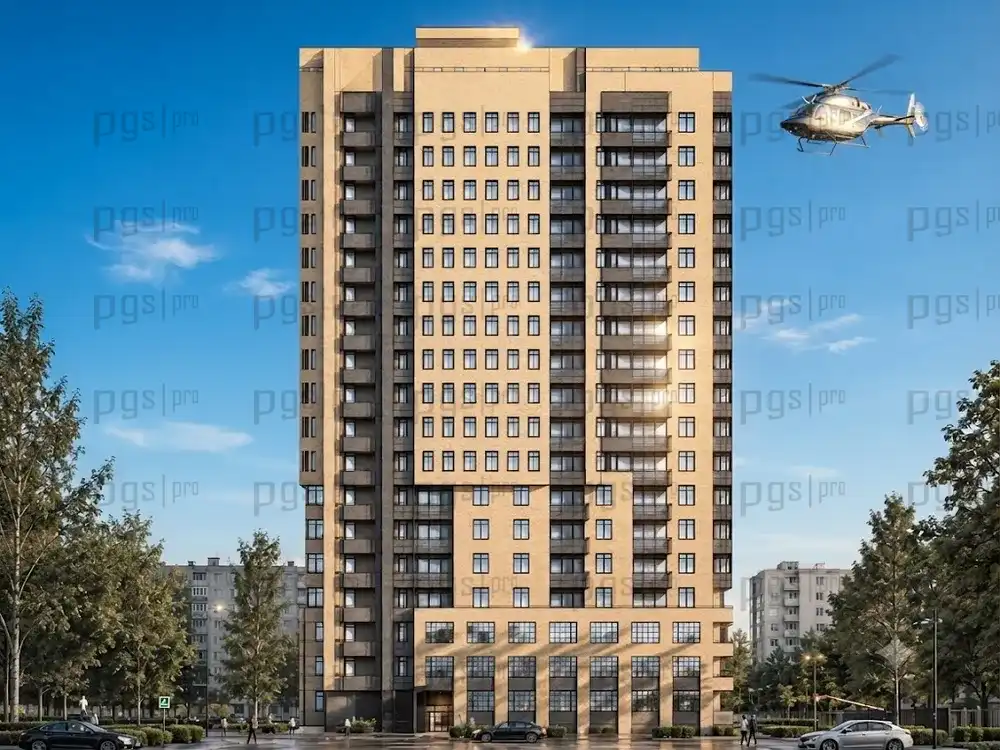

Проектируемый объект — 18-этажный многоквартирный жилой дом в г. Москва, являющийся доминантой жилой застройки квартала. Данный готовый диплом ПГС разработан с учетом современных требований к энергоэффективности, функциональности и комфорту проживания в условиях плотной городской застройки. Здание имеет сложную в плане конфигурацию с изогнутыми фасадами, что придает архитектурной композиции динамичность и выразительность. Данный ПГС дипломный проект подходит студентам строительных специальностей, преподавателям и специалистам по проектированию многоэтажных жилых зданий. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №2080 предлагает оптимальное соотношение цены и качества.

Здание запроектировано с полным комплексом инженерного оборудования, включая лифтовой узел из четырех лифтов фирмы «РУС ОТИС», системы вентиляции, электроснабжения, водоснабжения и водоотведения. В доме предусмотрены все виды инженерного оборудования, необходимые для комфортного проживания. На первом этаже размещены помещения электрощитовой, мусорокамера и подсобные помещения. Для удаления мусора на каждом этаже предусмотрено специальное помещение со стволом мусоропровода.

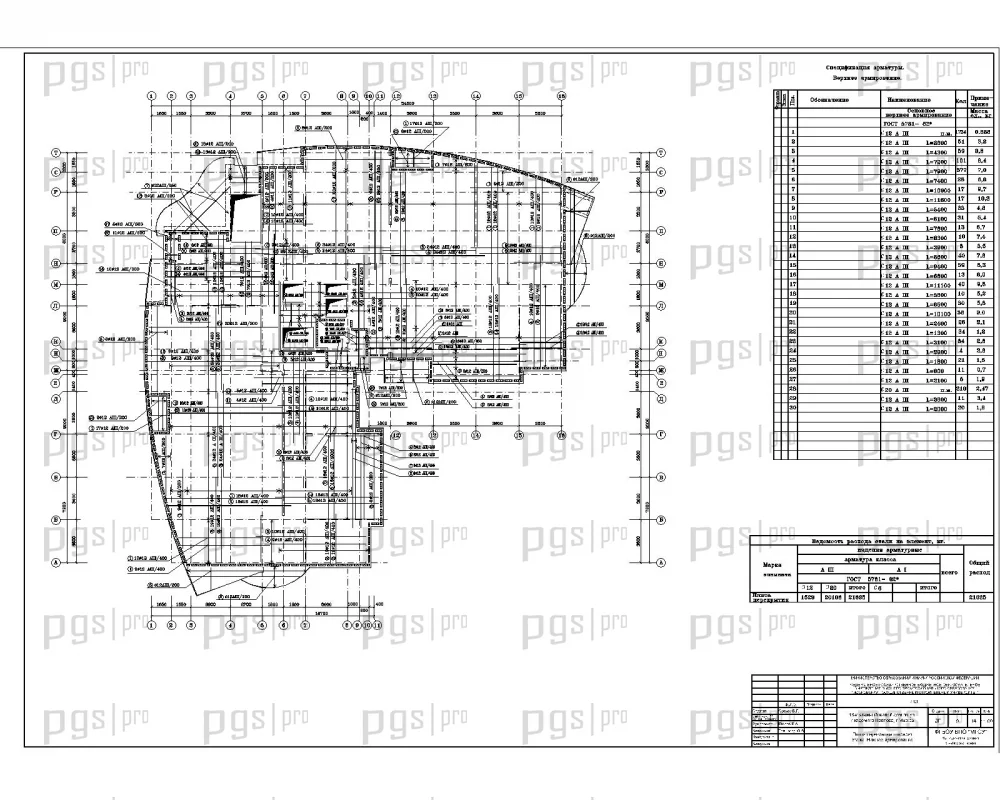

Дипломная работа включает детальные расчеты монолитной плиты перекрытия типового этажа, фундаментной плиты, а также полный комплект организационно-технологических решений. Дипломная работа выполнена в соответствии с требованиями ГОСТ и СНиП, что обеспечивает ее пригодность для успешной защиты.

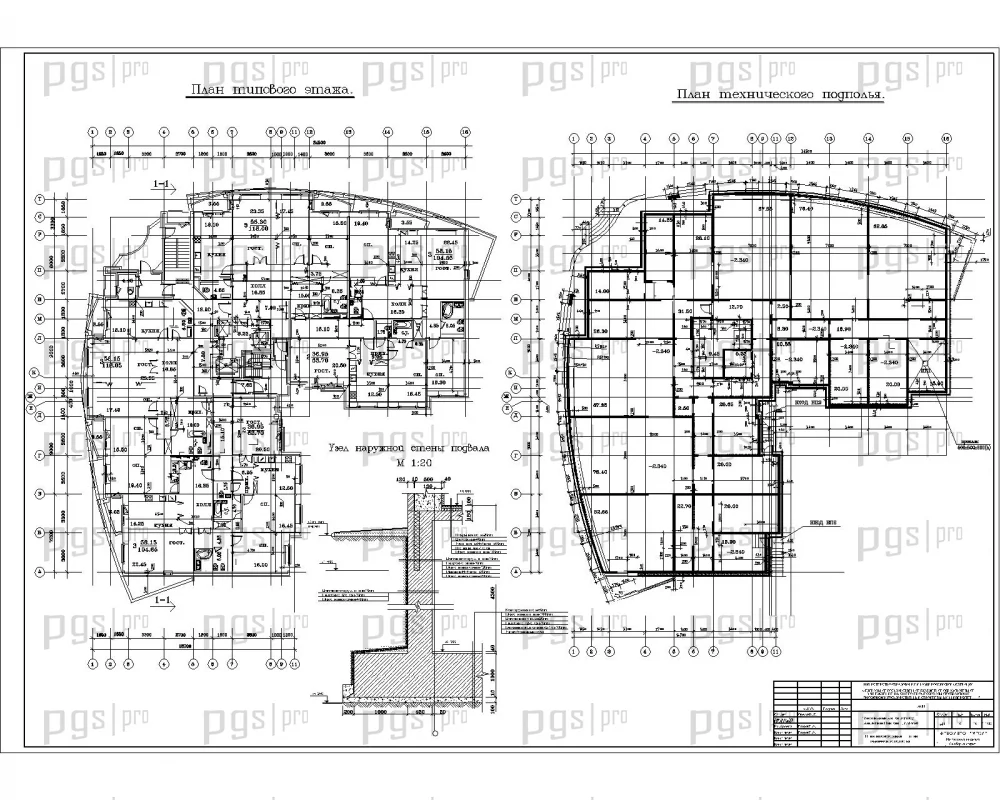

Функциональные связи в здании решены поэтажно с четким зонированием жилой, общественной и технической функций. На типовом этаже (с 1-го по 18-й) расположен лестнично-лифтовой узел с незадымляемой лестничной клеткой и несколько квартир различной площади. Входная группа жилого дома состоит из тамбура, вестибюля лифтового хола и коридора. Входные двери в квартиры выполнены по ГОСТ.

Здание имеет теплый чердак и техническое подполье высотой 2,2 м от пола до пола. В техническом подполье пристроен тепловой узел. Вход в подполье осуществляется с улицы. Два других эвакуационных хода организованы через окно 900x1200 и призамок. Для эвакуации предусмотрена незадымляемая освещенная лестничная клетка, проход в которую осуществляется через тамбур.

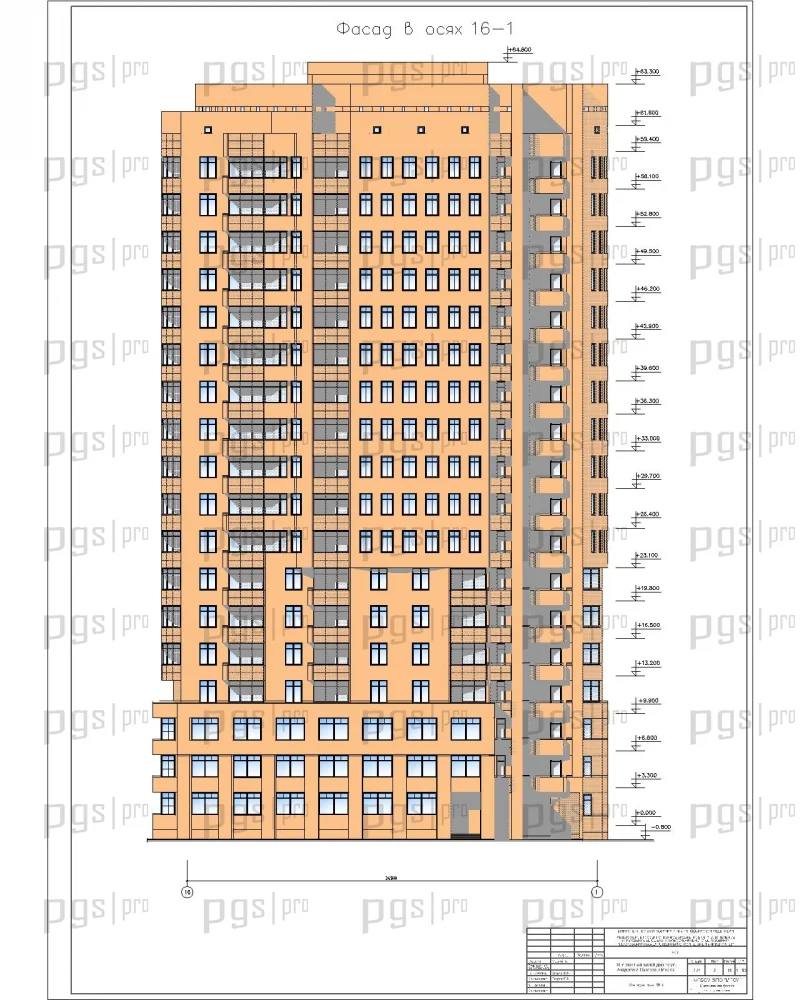

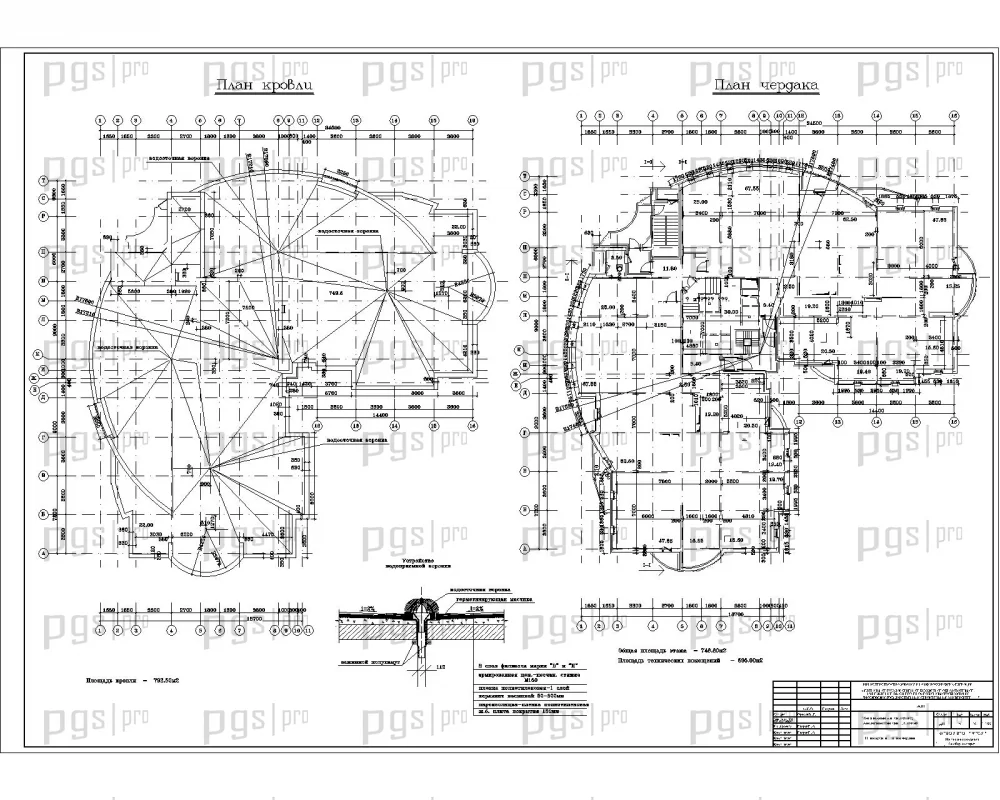

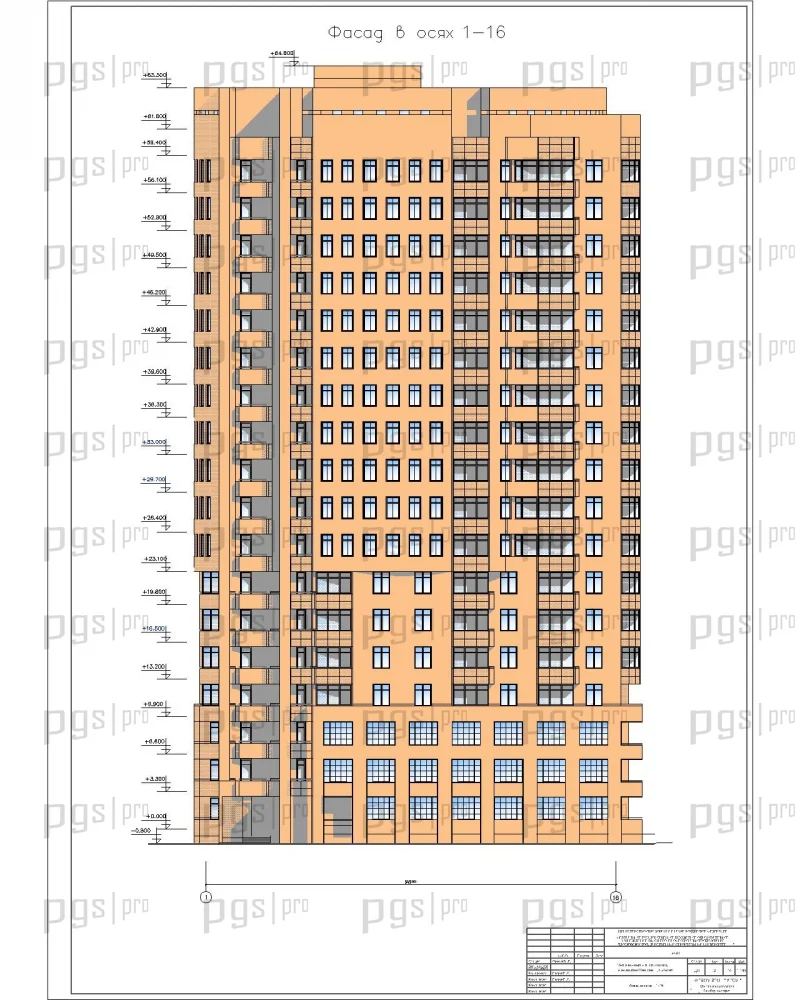

В доме запроектирован теплый чердак высотой 2,0 м в свету. Доступ на чердак осуществляется по незадымляемой лестнице через воздушную зону и тамбур на отметку пола 59,4. Фасады подземной части здания и стенок подвальных помещений выполнены из кирпича с гидроизоляцией. Цокольная часть здания на высоту 4 этажа оформлена коричневым лицевым кирпичом, цоколь — цементная штукатурка темно-коричневого цвета с рустовкой. Над цокольной и парапетной частями здания декорированы по периметру карнизы.

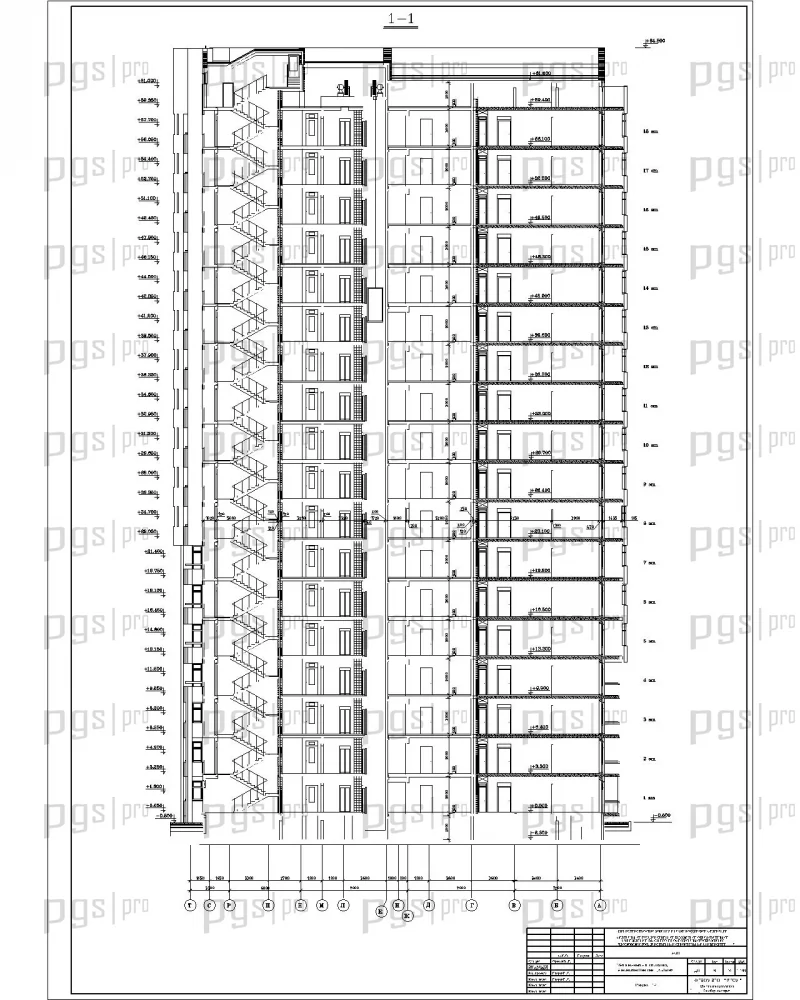

Конструктивная схема 18-этажного индивидуального жилого дома — бескаркасная, перекрестно-стеновая с несущими внутренними поперечными и продольными стенами и наружными стенами навесной конструкции. Шаги поперечных стен приняты размером 3,6; 5,1 и 7,2 м, высота жилых надземных этажей и чердака в целях унификации размеров опалубки принята единой и составляет 3,15 м от пола до пола. Основным методом строительства наземной части является возведение монолитных несущих конструкций дома в тоннельной переставной опалубке с частичным использованием щитовой опалубки. Подземная часть здания целиком возводится в щитовой опалубке.

Исходя из геологических условий строительной площадки, в качестве фундамента дома принята монолитная железобетонная плита из тяжелого бетона класса B25 толщиной 100 см. Армирование плиты производится сварными сетками. Для связи стен с монолитной фундаментной плитой из нее предусмотрены анкерные выпуски из арматуры класса A400. Уровень грунтовых вод в пределах площадки дома залегает глубоко (6 м). В отдельные периоды года в верхней части разреза возможно появление грунтовых вод типа верховодки, поэтому проводится защита подземной части здания оклеечной гидроизоляцией.

Внутренние стены подземной части выполняются из монолитного железобетона класса B25 толщиной 220 мм и высотой 2,2 м. Наружные стены запроектированы трехслойной конструкцией на высоту от верха перекрытия до отметки на 0,7 м ниже поверхности земли и однослойной конструкции из тяжелого бетона ниже этой отметки. Трехслойная часть стены продольных фасадов состоит из внутреннего и наружного бетонных слоев толщиной соответственно 160 и 100 мм из бетона класса B25 и слоя эффективного утеплителя между ними толщиной 140 мм. Общая толщина стены в этих случаях составляет 400 мм.

Конструкции несущей части здания выше отм. 0,000 частично совпадают с конструкциями ниже отм. ± 0,000: монолитные железобетонные внутренние несущие стены с шагом 3,6 м, 5,1 и 7,2 м толщиной 220 мм и перекрытия толщиной 200 мм из бетона класса B25 в тоннельной и частично в щитовой опалубке. Для устройства скрытой сменяемой электропроводки в толще перекрытий и внутренних стен перед бетонированием предусмотрена укладка пластмассовых трубок и коробов.

Наружные стены надземной части дома в зависимости от их расположения в здании приняты двух типов. Продольная наружная стена состоит из ячеистобетонных блоков и наружного кирпичного слоя из лицевого кирпича толщиной 120 мм. Кладка ячеистобетонных блоков выполняется с помощью специального растворного состава (клея), позволяющего обеспечить минимальную толщину шва (1-3 мм), что существенно улучшает теплотехнические характеристики кладки. Кирпичная кладка наружного слоя выполняется из пустотелого лицевого кирпича марки «100» на цементно-песчаном растворе марки «100» с расшивкой швов.

Ненесущие межквартирные перегородки запроектированы из пазогребневых блоков и мелких ячеистобетонных блоков толщиной 200 мм со штукатуркой с двух сторон. Перегородки санитарно-технических узлов выполнены из глиняного щелевого кирпича «на ребро» со штукатуркой с двух сторон, общая толщина перегородки — 100 мм. Лестничные марши и площадки — сборные из тяжелого бетона класса B25. Шахты лифтов из монолитного тяжелого бетона класса B25, изготавливаемые в щитовой опалубке.

Технологическая карта на монолитные работы включает объемы работ, способы производства, комплектацию машин и механизмов, трудовые затраты, технику безопасности при возведении монолитных железобетонных конструкций здания.

Календарный план. Сетевой график составлен с учетом сезонности и технологических пауз, оптимизирует критический путь строительства и позволяет рационально использовать ресурсы строительной площадки.

Строительный генеральный план содержит размещение временных зданий, складов, дорог и коммуникаций. Выполнен расчет персонала, организация складского хозяйства, освещение, водоснабжение строительной площадки, мероприятия по охране окружающей среды.

Проект включает сравнительный анализ трех вариантов конструктивных решений: монолитного здания, сборного варианта и варианта с монолитными стенами и монолитными перекрытиями. Выполнены технико-экономические показатели, включающие расчет сметной стоимости объекта, выработки на одного рабочего, строительного объема здания и других ключевых параметров.

Диплом №2080 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Полная комплектация: 137 листов пояснительной записки и 14 листов графики AutoCAD — объем соответствует требованиям вузовской подготовки.
• Сложная архитектурная форма: 18-этажное здание с изогнутыми фасадами — демонстрирует высокий уровень проектных решений.
• Разнообразие конструкций: монолитная фундаментная плита, монолитные стены и перекрытия, навесные фасады, лифтовые шахты — расчет и конструирование всех основных элементов.
• Практическая направленность: технологическая карта на монолитные работы, календарный план со сетевым графиком, строительный генплан, технико-экономические показатели.
• Сравнительный анализ: три варианта конструктивных решений с технико-экономическим обоснованием.
• Ручной расчет: соответствует требованиям вузовской подготовки по специальности ПГС.
• Адаптивность: возможность привязки к любому городу России путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда, пожарной безопасности и окружающей среды.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №2080 по доступной цене — 3 500 рублей.
