Дипломный проект №2081 «Строительство 5-ти секционного 7 этажного жилого дома в г. Среднеуральск» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории жилых зданий средней этажности и предназначен для постоянного проживания семей в условиях городской застройки. Проект выполнен с учетом климатических условий г. Среднеуральск Свердловской области и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела. В состав проекта входят 12 листов чертежей в формате AutoCAD (DWG) и 141 лист пояснительной записки в MS Word.

Проектируемый объект — пятиэтажный семисекционный жилой дом с подвальным помещением, расположенный в г. Среднеуральск. Данный шаблон проекта разработан с учетом современных требований к энергоэффективности, функциональности и эстетике городской застройки. Здание имеет Г-образную форму в плане с размерами 80,32 × 52,68 м и высотой 24,52 м. Общее количество квартир — 172 шт., включая одно-, двух- и трехкомнатные квартиры. Данный ПГС дипломный проект подходит студентам строительных специальностей, преподавателям и специалистам по проектированию монолитных жилых зданий средней этажности. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №2081 предлагает оптимальное соотношение цены и качества.

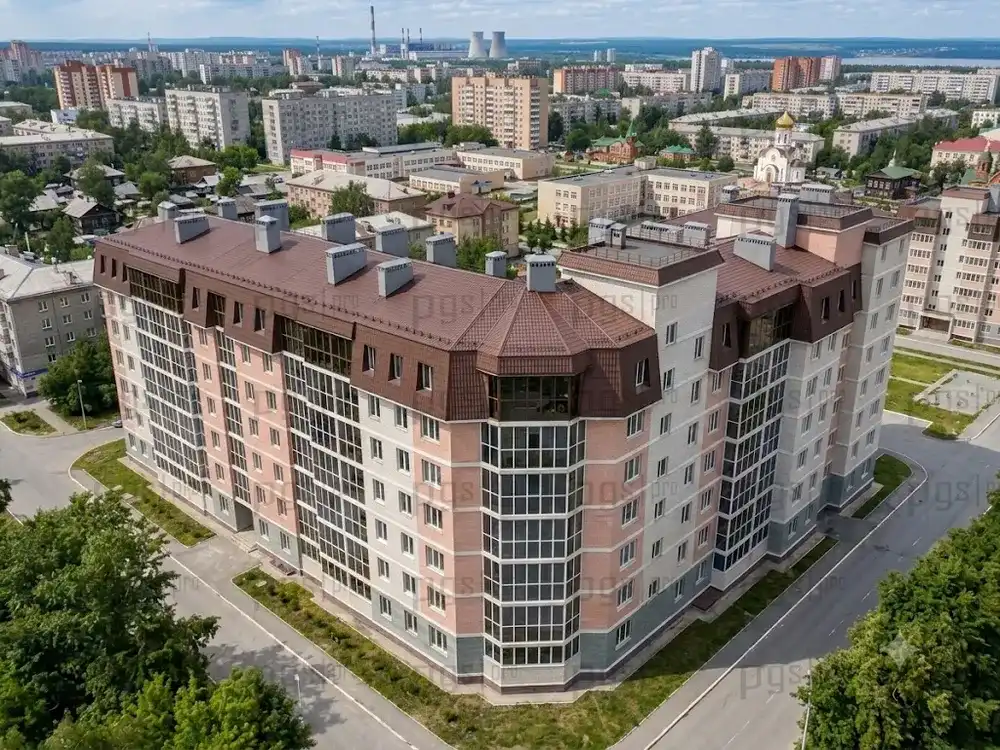

Жилой дом расположен на углу улицы Лесная и окружен существующей застройкой: с северо-восточной стороны — два пятиэтажных жилых дома, с северо-западной стороны — одноэтажный автосервис, с западной стороны — три пятиэтажных жилых дома. В пределах рассматриваемого квартала располагаются учреждения здравоохранения, детские сады, школа, поликлиника, детская поликлиника, женская консультация, родильный дом, стоматологический кабинет. Наличие данных объектов обеспечивает жилому дому очень удачную инфраструктуру. Относительная отметка земли — 0,700...-1,700. Высота типовых этажей дома — 2900 мм по отметкам чистого пола.

В состав дома входят помещения техноподполья, помещение ИТП, помещение насосной, помещение для хранения люминесцентных ламп. На каждом этаже предусмотрены лестнично-лифтовые узлы, помещения уборочного инвентаря, электрощитовые. Все входы оборудованы пандусами для маломобильных групп населения с уклоном i=0,08. Для входа в техноподполье предусмотрены два отдельных входа. Доступ на этажи обеспечивается лестничными клетками и пассажирскими лифтами габаритами 2140×1140 мм, глубина кабины пассажирских лифтов 2100 мм, что позволяет внутри разместить человека на санитарных носилках. Ширина лифтового холла — 1550 мм. Машинные помещения лифтов располагаются над 7 этажом дома.

Архитектурный облик здания формируется Г-образной формой в плане с выразительными фасадными решениями. Наружные стены выполнены из твинблока с утеплением минватой ROCKWOOL Кавити Баттс толщиной 150 мм и облицовкой лицевым силикатным кирпичом «Simat» толщиной 120 мм на растворе М50. Цокольный этаж и первый этаж частично облицованы кирпичом «Simat» толщиной 120 мм. Подкладки в санузлах, примыкающих к наружным стенам, выполнены из гипсолитовых плит КНАУФ толщиной 80 мм с утеплителем Изолон толщиной 40 мм. Вентиляционные блоки — сборные из мелкоразмерных пустотных бетонных блоков производства «АСК».

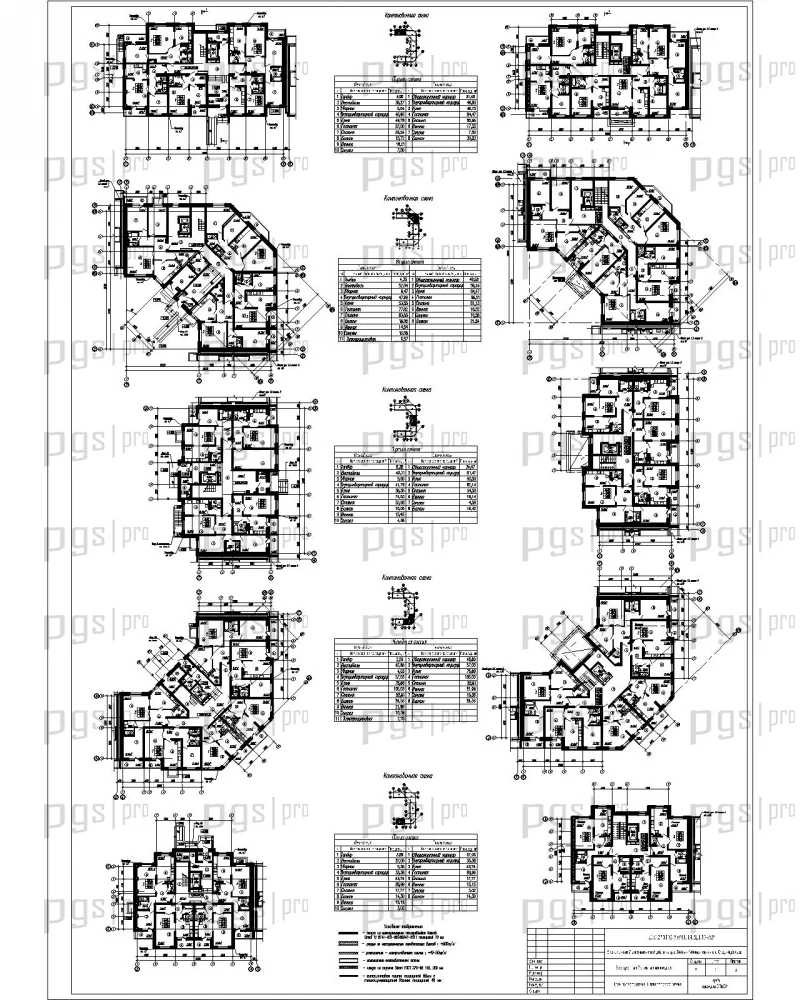

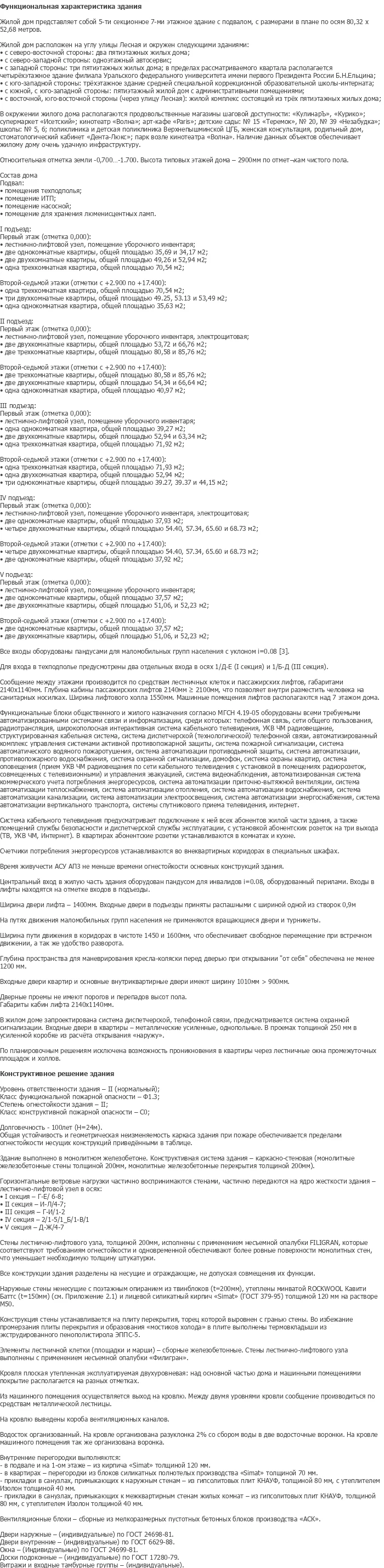

Планировочная структура здания включает 5 подъездов с различным набором квартир. В I подъезде на первом этаже размещены лестнично-лифтовой узел, помещение уборочного инвентаря, две однокомнатные квартиры площадью 35,69 и 34,17 м², две двухкомнатные квартиры площадью 49,26 и 52,94 м², одна трехкомнатная квартира площадью 70,54 м². Со второго по седьмой этажи размещаются одна двухкомнатная квартира площадью 70,54 м², три двухкомнатные квартиры площадью 49,25, 53,13 и 53,49 м², одна однокомнатная квартира площадью 35,63 м². Аналогичное зонирование сохраняется и в других подъездах с вариациями площадей и количества комнат.

Квартиры оснащены всеми необходимыми инженерными системами: системой отопления, водоснабжения, канализации, электроснабжения, вентиляции. В квартирах предусмотрены балконы или лоджии. Полы в жилых комнатах, проходах и коридорах — линолеум на мастике по цементно-песчаной стяжке и звукоизоляционным плитам. Кухни — линолеум на мастике по цементно-песчаной стяжке. Санузлы — керамическая плитка на цементно-песчаном растворе с гидроизоляцией. Лестничные клетки — керамическая плитка на цементно-песчаном растворе. Внутренние двери — индивидуальные по ГОСТ 6629-88, окна — индивидуальные по ГОСТ 24699-81.

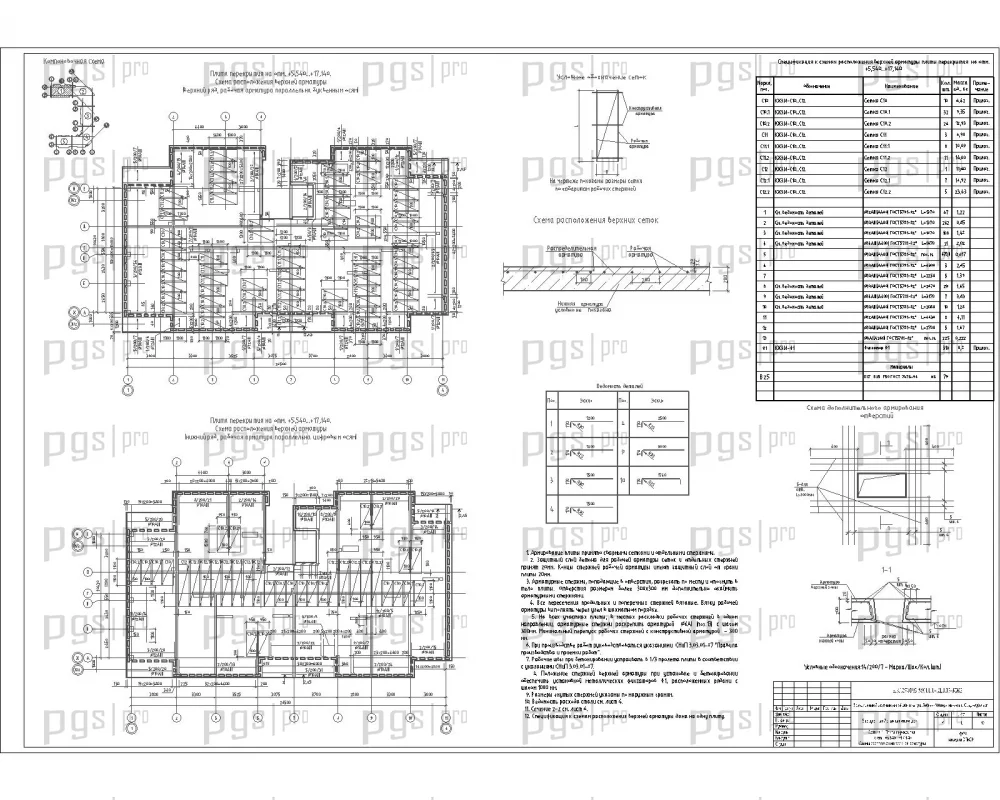

Здание выполнено в монолитном железобетоне. Конструктивная система здания — каркасно-стеновая: монолитные железобетонные стены толщиной 200 мм, монолитные железобетонные перекрытия толщиной 200 мм. Класс ответственности здания — II (нормальный), класс функциональной пожарной опасности — Ф1.3, степень огнестойкости здания — II, класс конструктивной пожарной опасности — С0. Долговечность — 100 лет (Н=24 м). Общая устойчивость и геометрическая неизменяемость каркаса здания при пожаре обеспечивается пределами огнестойкости несущих конструкций.

Пространственная устойчивость каркаса обеспечивается системой железобетонных диафрагм и стен лифтовых шахт, поэтажно связанных жесткими горизонтальными дисками перекрытий. Горизонтальные ветровые нагрузки частично воспринимаются стенами, частично передаются на ядро жесткости здания — лестнично-лифтовой узел в осях. Стены лестнично-лифтового узла, толщиной 200 мм, исполнены с применением несъемной опалубки FILIGRAN, которые соответствуют требованиям огнестойкости и одновременно обеспечивают более ровные поверхности монолитных стен, что уменьшает необходимую толщину штукатурки.

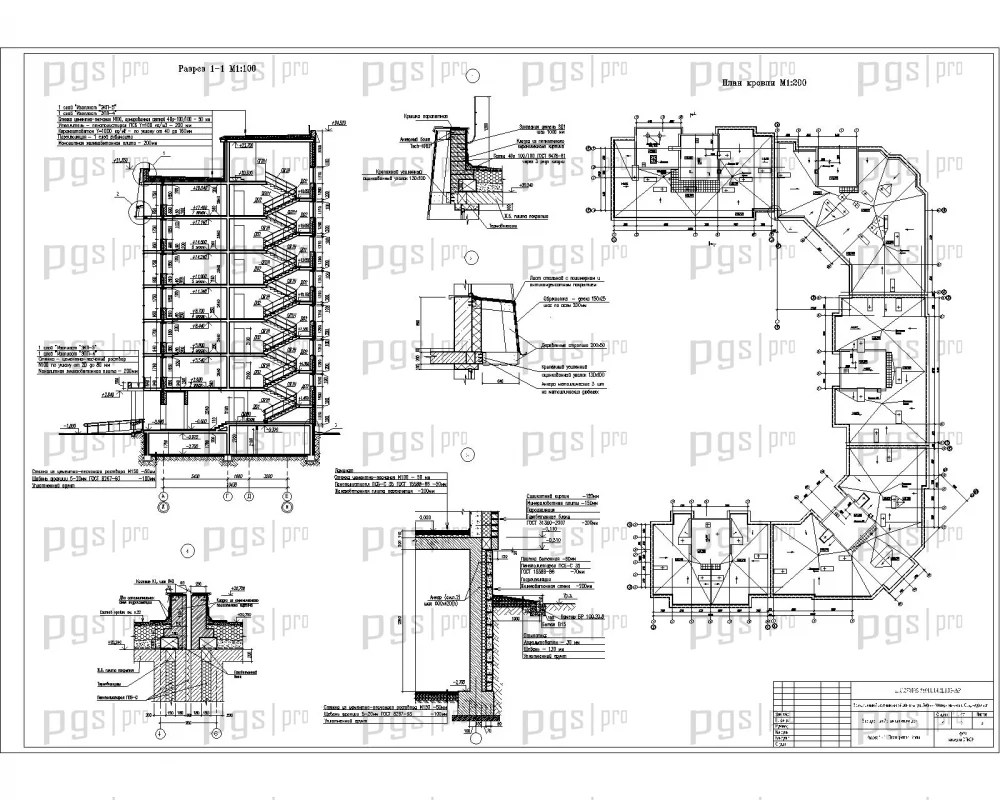

Наружные стены несущие с поэтажными опираниями из твинблоков толщиной 200 мм, утеплены минватой ROCKWOOL Кавити Баттс толщиной 150 мм и лицевым силикатным кирпичом «Simat» толщиной 120 мм на растворе М50. Конструкция стены устанавливается на плиту перекрытия, торец которой выровнен с гранью стены. Во избежание промерзания плиты перекрытия и образования «мостиков холода» в плите выполнены термовкладыши из экструдерного пенополистирола ЭППС-5. Лестницы — сборные железобетонные (площадки и марши). Кровля плоская утепленная эксплуатируемая двухуровневая: над основной частью дома и машинными помещениями покрытие располагается на разных отметках. Машинное помещение осуществляется выход на кровлю. Между двумя уровнями кровли сообщение производится по средствам металлической лестницы.

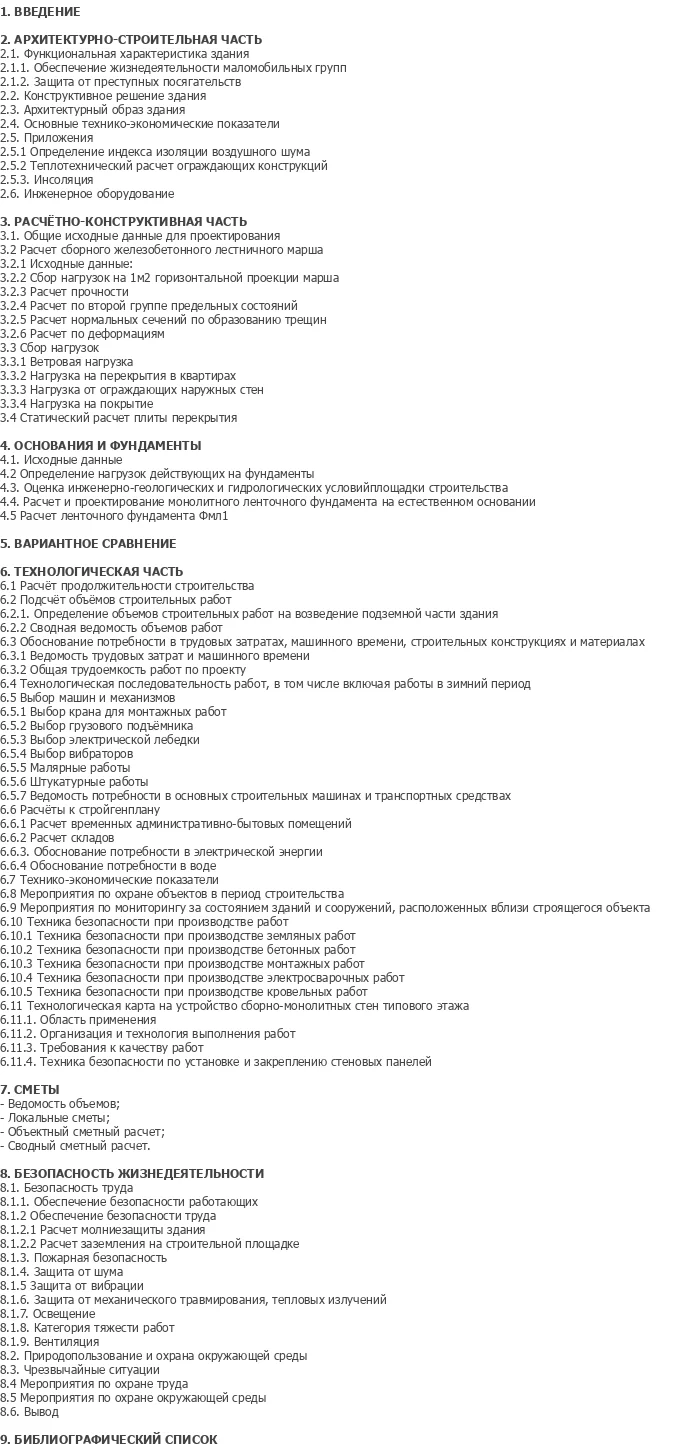

Раздел по технологии строительства включает расчет продолжительности строительства, подсчет объемов строительных работ, определение объемов работ на возведение подземной части здания, сводную ведомость объемов работ, обоснование потребности в трудовых затратах, машинном времени, строительных конструкциях и материалах, ведомость трудовых затрат и машинного времени, общая трудоемкость работ по проекту, технологическую последовательность работ, выбор машин и механизмов, расчеты к стройгенплану, технико-экономические показатели, мероприятия по охране объектов в период строительства, мероприятия по мониторингу за состоянием зданий и сооружений, расположенных вблизи строящегося объекта, технику безопасности при производстве земляных, бетонных, монтажных, кровельных и электросварочных работ.

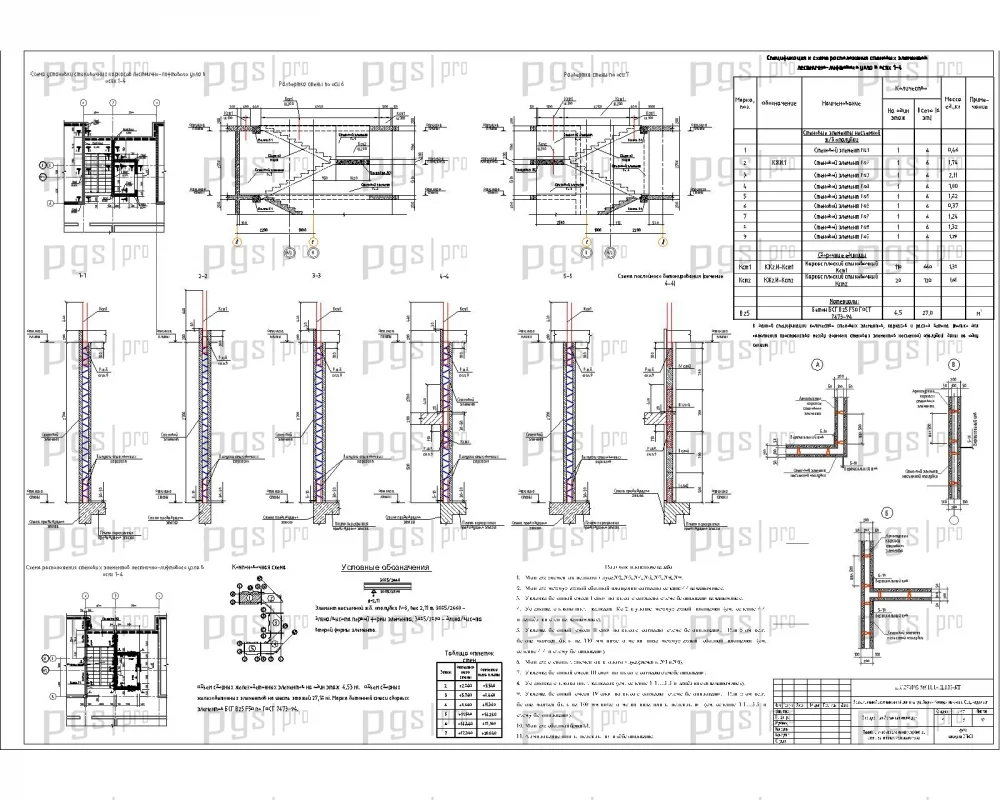

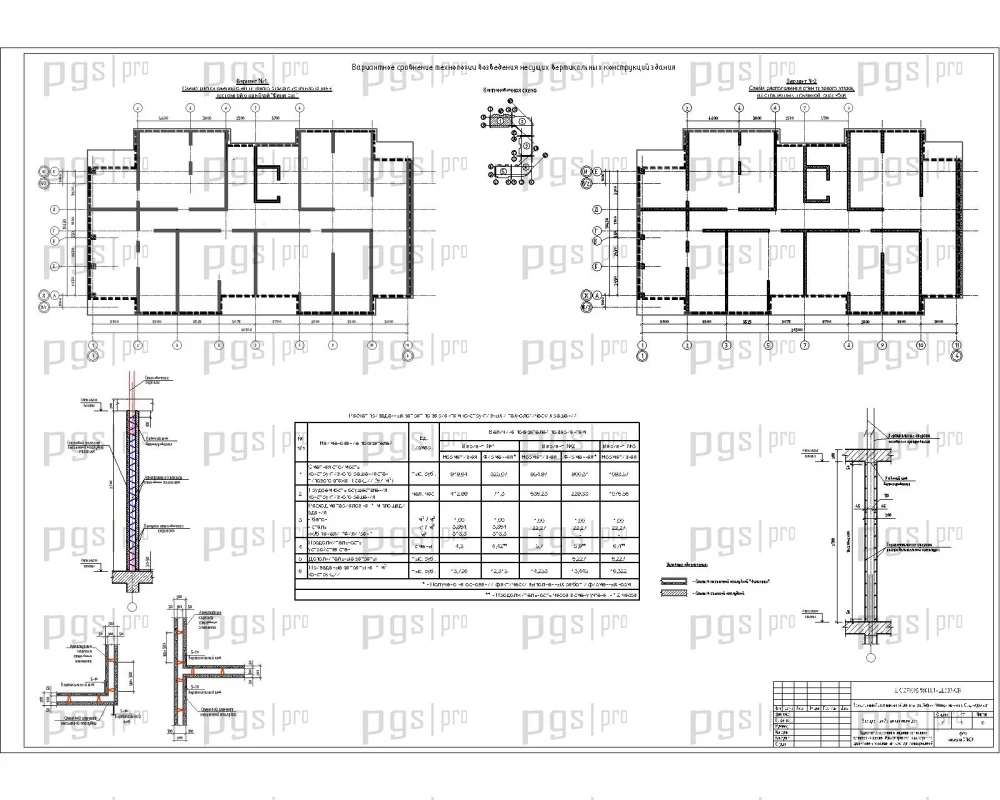

Технологическая карта разработана на устройство сборно-монолитных стен типового этажа и включает область применения, организацию и технологию выполнения работ, требования к качеству работ, технику безопасности по установке и закреплению стеновых панелей. Вариантное сравнение решений технологии возведения здания позволяет выбрать оптимальный вариант с точки зрения технико-экономических показателей.

Сметный раздел включает ведомость объемов, локальную смету, объектный сметный расчет и сводный сметный расчет. Раздел безопасности жизнедеятельности охватывает обеспечение безопасности работающих, расчет молниезащиты здания, расчет заземления на строительной площадке, пожарную безопасность, защиту от шума, защиту от вибрации, защиту от механического травмирования и тепловых излучений, освещение, категорию тяжести работ, вентиляцию, природопользование и охрану окружающей среды, чрезвычайные ситуации, мероприятия по охране труда и окружающей среды.

Диплом №2081 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Полная комплектация: 141 лист пояснительной записки и 12 листов графики AutoCAD — объем соответствует требованиям вузовской подготовки.
• Сложная архитектурная форма: 5-секционный 7-этажный жилой дом Г-образной формы с подвалом — универсальный объект для защиты.
• Монолитное домостроение: проект выполнен по современной технологии монолитного железобетона с каркасно-стеновой системой.

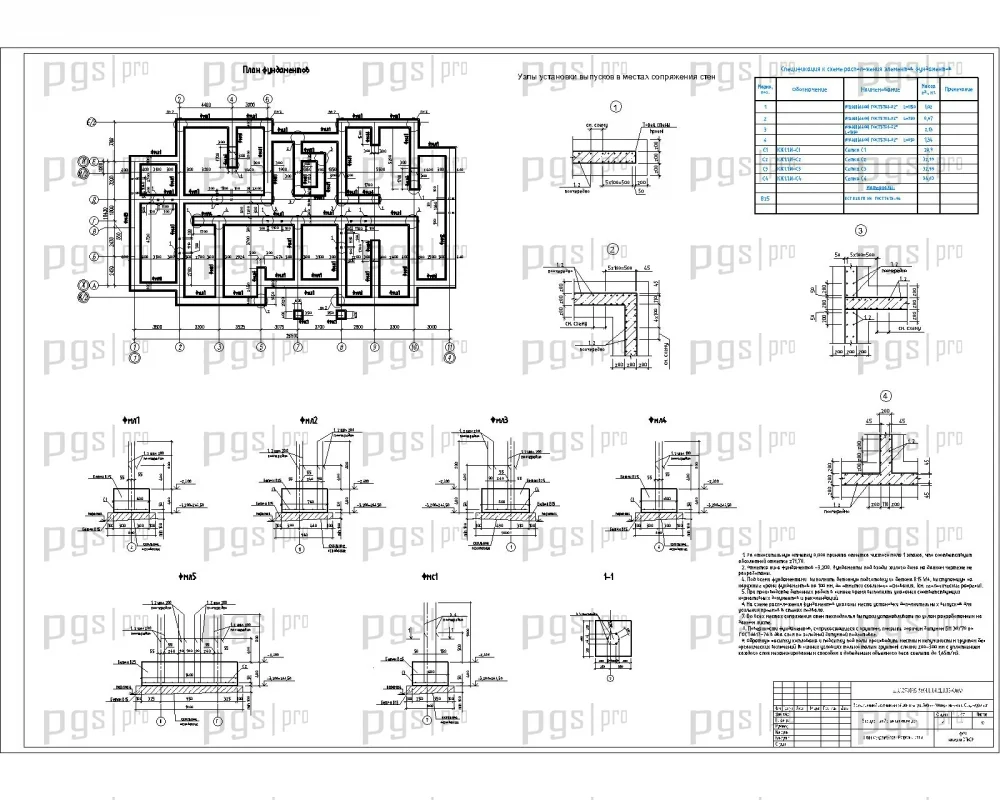

• Разнообразие конструкций: ленточный фундамент, монолитные железобетонные стены и перекрытия, плоская утепленная кровля, твинблок с утеплением минватой и облицовкой кирпичом.

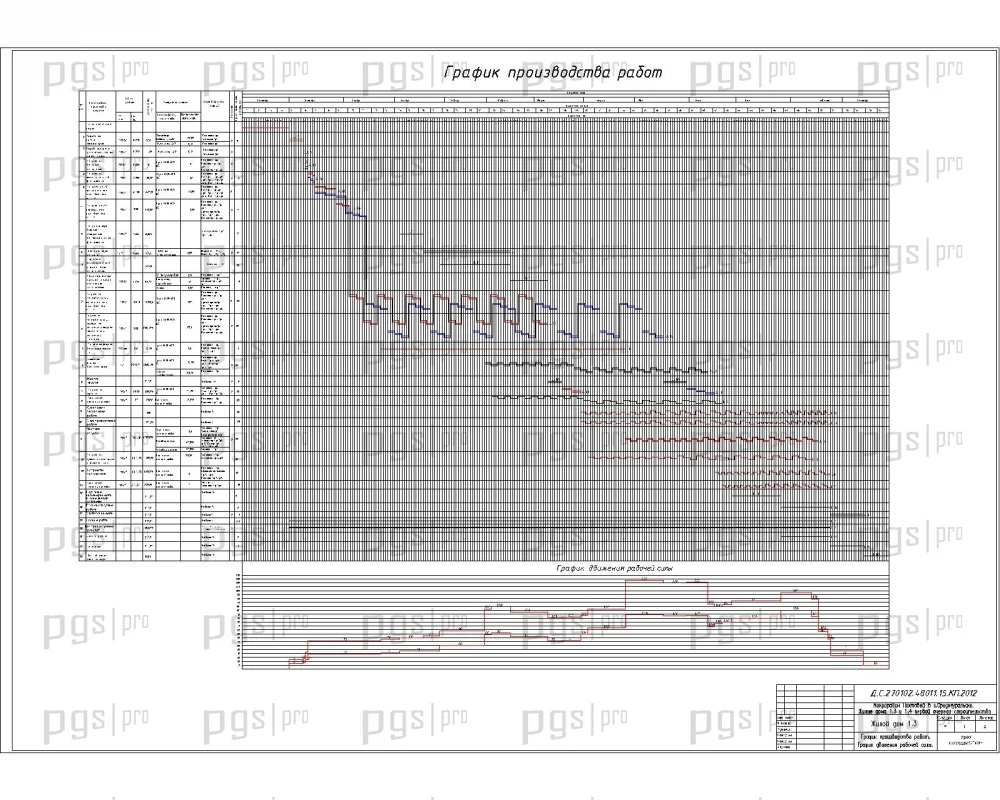

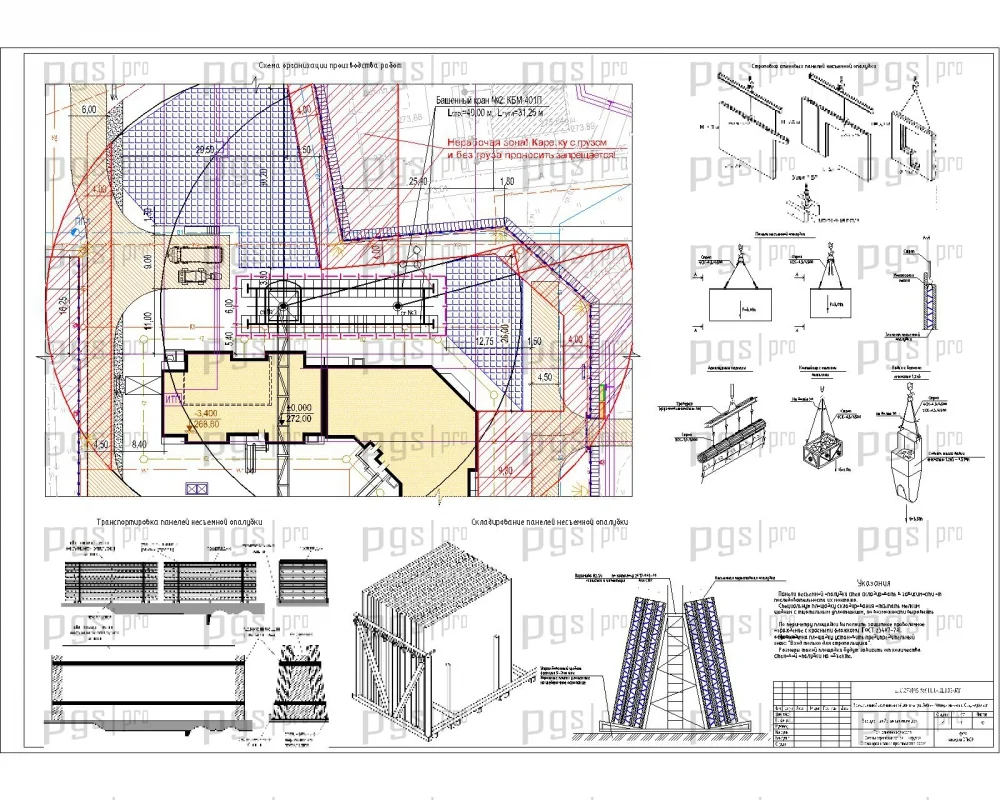

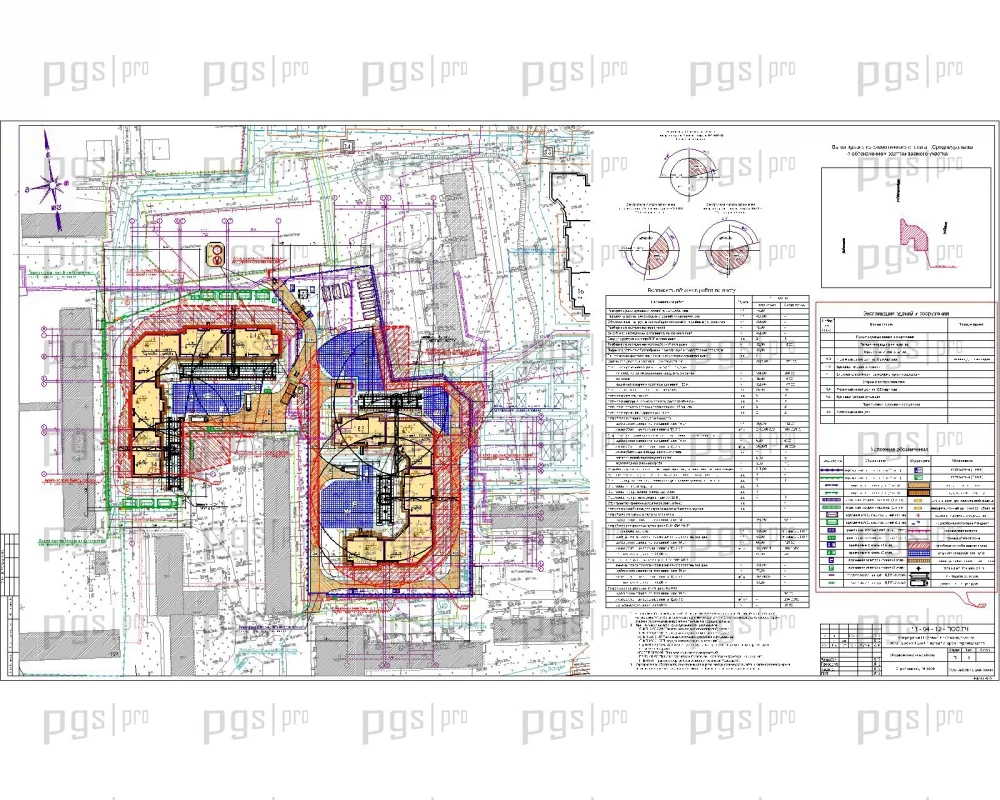

• Практическая направленность: технологическая карта на устройство сборно-монолитных стен, календарный график, строительный генплан, технико-экономические показатели.

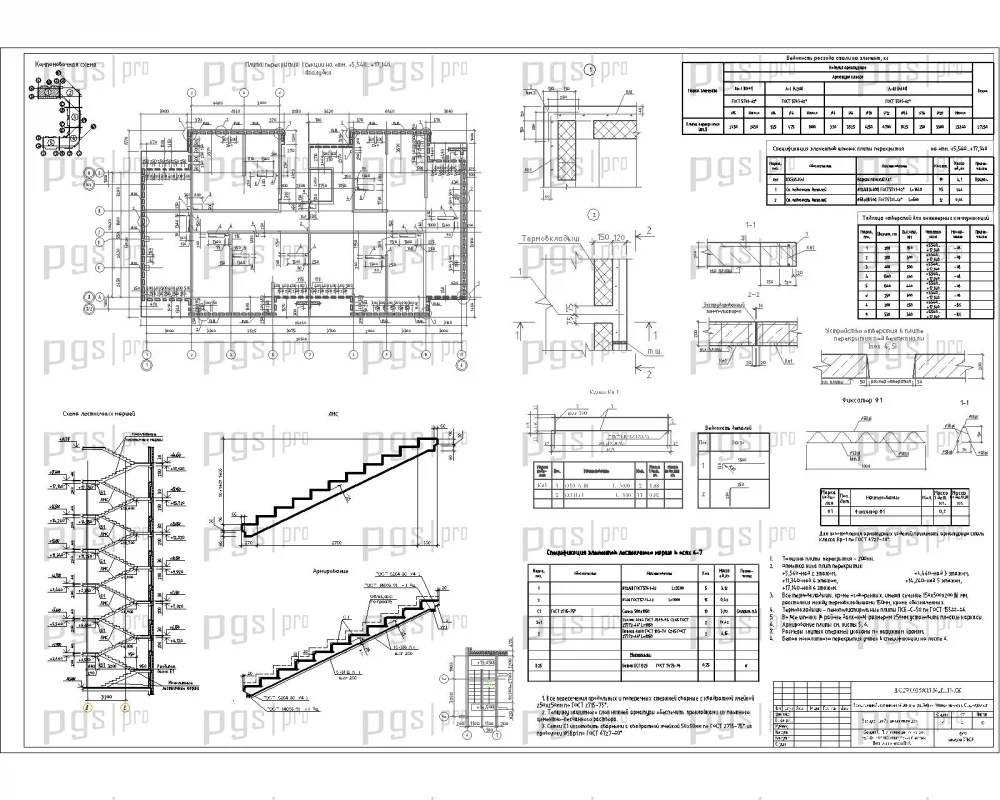

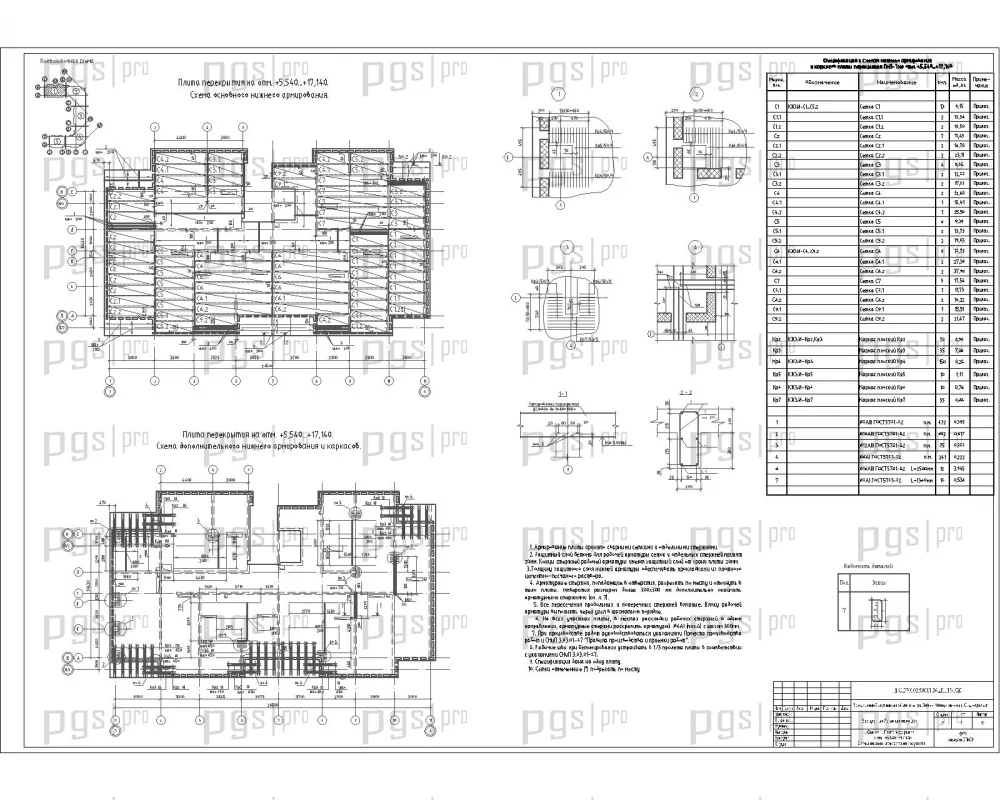

• Расчетная часть: расчет сборного железобетонного лестничного марша, статический расчет плиты перекрытия, расчет ленточного фундамента в программе «Лира».
• Расчет в программе «Лира»: современный программный комплекс для расчета конструкций, дополняющий ручной расчет.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по безопасности жизнедеятельности, охране труда и окружающей среды.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №2081 по доступной цене — 4 400 рублей.
