Дипломный проект №2082 «15-ти этажное жилое здание с мансардным этажом и подземной стоянкой в г. Королев» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории жилых зданий повышенной этажности и предназначен для постоянного проживания семей в условиях плотной городской застройки. Проект выполнен с учетом климатических условий г. Королев Московской области и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела. В состав проекта входят 13 листов чертежей в формате AutoCAD (DWG) и 125 листов пояснительной записки в MS Word.

Проектируемый объект — многоэтажный 15-этажный 2-х секционный жилой дом с подземной автостоянкой, расположенный в г. Королев. Данный шаблон проекта разработан с учетом современных требований к энергоэффективности, функциональности и эстетике городской застройки. Здание имеет Г-образную форму с выступающими эркерами, повышающими полезную площадь и увеличивающими архитектурную выразительность. Данный ПГС дипломный проект подходит студентам строительных специальностей, преподавателям и специалистам по проектированию панельных жилых зданий повышенной этажности. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №2082 предлагает оптимальное соотношение цены и качества.

В надземной части здания (выше 0,000 отметки) расположены жилые помещения, лестнично-лифтовые узлы, воздуховоды вентиляции и дымоудаления, стояки мусороудаления. В подземной части здания (ниже 0,000 отметки) расположены технические этажи (подвал) для размещения коммуникаций и вводов трубопроводов здания, а также автостоянка на 81 машино-место. Общая проектная площадь квартир составляет 12890,6 м². Количество квартир — 186. Строительный объем надземной части здания составляет 16650 м³.

Доступ на этажи обеспечивается лифтами, находящимися почти в центре каждой секции и лестницами. Количество лифтов — 6, три из которых пассажирские и 3 — грузовые. На каждом этаже в коридорах предусмотрены отдельные помещения для мусоропроводов, а также вентиляционные шахты для дымоудаления при пожаре. В верхней части жилого блока, над лестнично-лифтовыми узлами, расположены вытяжные венткамеры и выходы на кровлю комплекса. Технический этаж, служащий для прокладки всех инженерных коммуникаций, на отм. -2,33, и технический этаж на отм. -5,73 с помещениями автостоянки.

Здание представляет собой многоэтажный 15-этажный 2-х секционный жилой дом с подземной автостоянкой. Архитектурная композиция здания формируется Г-образной формой в плане с выступающими эркерами, которые не только повышают полезную площадь квартир, но и придают фасадам динамичный и выразительный облик. Эркера способствуют лучшему освещению комнат и обогащают фасад.

Состав помещений типового этажа включает однокомнатные квартиры — 16,36%, двухкомнатные квартиры — 51,94%, трехкомнатные квартиры — 31,7%. Площади жилых комнат колеблются от 11,2 до 20,6 м². Площади кухонных помещений колеблются от 7,4 до 12,9 м². Санузлы запроектированы раздельные в 8-и квартирах, в 4-х квартирах — совмещенный площадью 4 м². Площади туалетов и ванных в других квартирах соответственно равны 1,6 и 3,2 м². Санузлы чаще всего запроектированы смежные, что позволяет сокращать число стояков и протяженность санитарно-технических сетей.

Квартиры имеют балконы (кроме квартир первого и второго этажей). Полы в жилых комнатах, проходах и коридорах — линолеум на мастике по цементно-песчаной стяжке и звукоизоляционным плитам. Кухня и линолеум на мастике по цементно-песчаной стяжке и звукоизоляционным плитам. Санузлы — керамическая плитка на цементно-песчаном растворе, гидроизоляция по пенополистирольным плитам. Лестничные клетки — керамическая плитка на цементно-песчаном растворе. Лоджии — керамическая плитка на цементно-песчаном растворе. Автостоянка — упрочненный бетон.

Здание — панельное, бескаркасное с поперечными несущими стенами. Минимальный шаг между внутренними несущими стенами 3 м, а максимальный 3,6 м. Толщина панелей наружных стен 380 мм, по теплотехнике расчету для города Москвы, что удовлетворяет требованиям СНиП 11-3-79. Внутренние стены несущие, выполнены из железобетонных элементов толщиной 180 мм. Наружные стены также самонесущие. Высота каждого этажа 2,58 м. В целом внутренняя планировка и устройство квартир направлена на создание комфортных условий.

Конструктивные решения жилого дома приняты для следующих природно-климатических и гидрогеологических условий: нормативный вес снегового покрова для III географического района по СНиП 2.01.01-85 — 100 кг/м²; нормативное значение ветрового давления для I географического района с типом местности «В» по СНиП 2.01.07-85 — 23 кг/м²; расчетная зимняя температура для расчета ограждающих конструкций — 26 °С по СНиП 2.01.01-82. Грунтовый разрез площадки строительства до глубины 15 м представляет заполаживающий под слоем насыпи влажными мелко-, средне- и крупнозернистыми песками. Грунтовые воды до разведанной глубины не вскрыты.

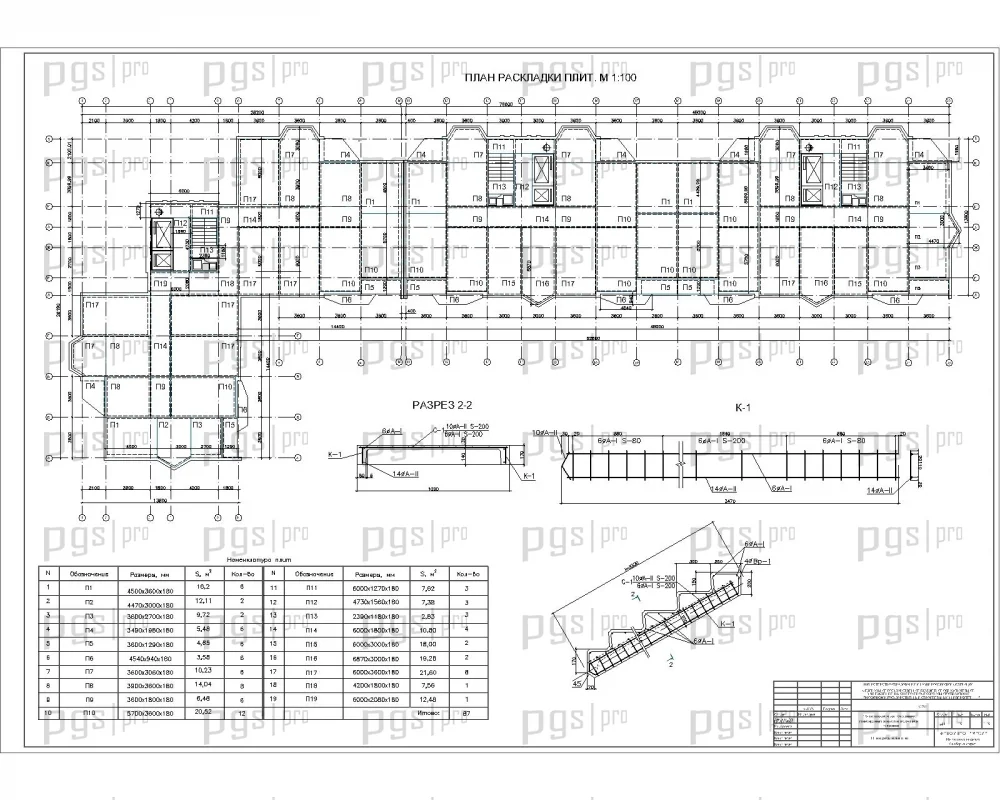

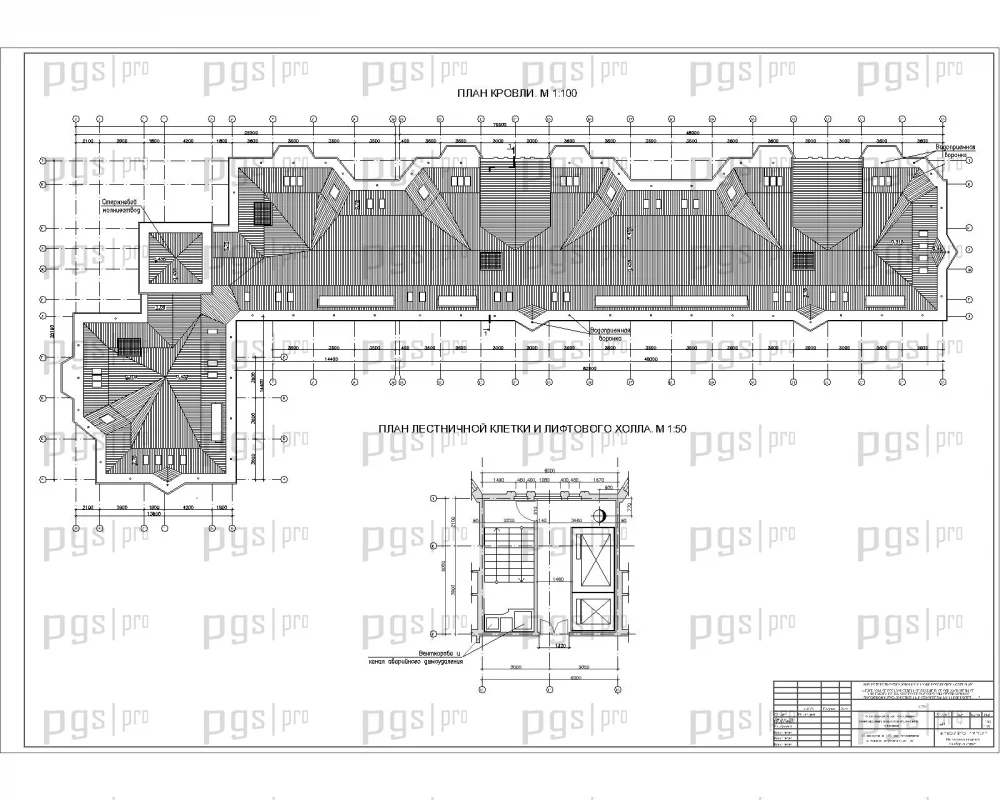

Пространственная устойчивость каркаса обеспечивается системой железобетонных диафрагм и стен лифтовых шахт, поэтажно связанных жесткими горизонтальными дисками перекрытий. Фундаменты здания — железобетонная монолитная плита, отметка глубины заложения -6,630 м. В качестве наружной стены принята стеновая трехслойная панель. Материал утеплителя — пенобетон. Несущие поперечные стены выполнены из железобетонных панелей толщиной 180 мм. Лестничные марши и площадки — из сборного железобетона. Кровля — совмещенная, с внешним водостоком. Утеплитель для кровли — жесткие минераловатные плиты. Отвод дождевой воды предусматривается через приемные водосточные сливы в чердачное пространство, далее через лестничную клетку в общий для всех воронок секции водосточный стояк.

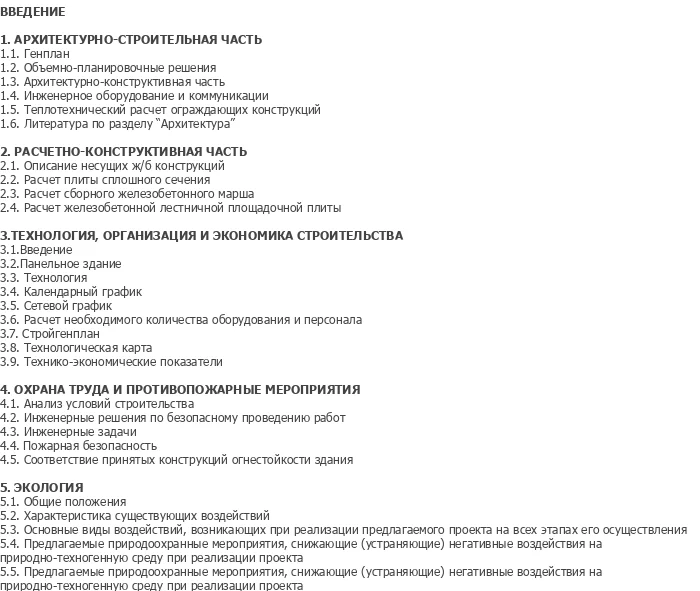

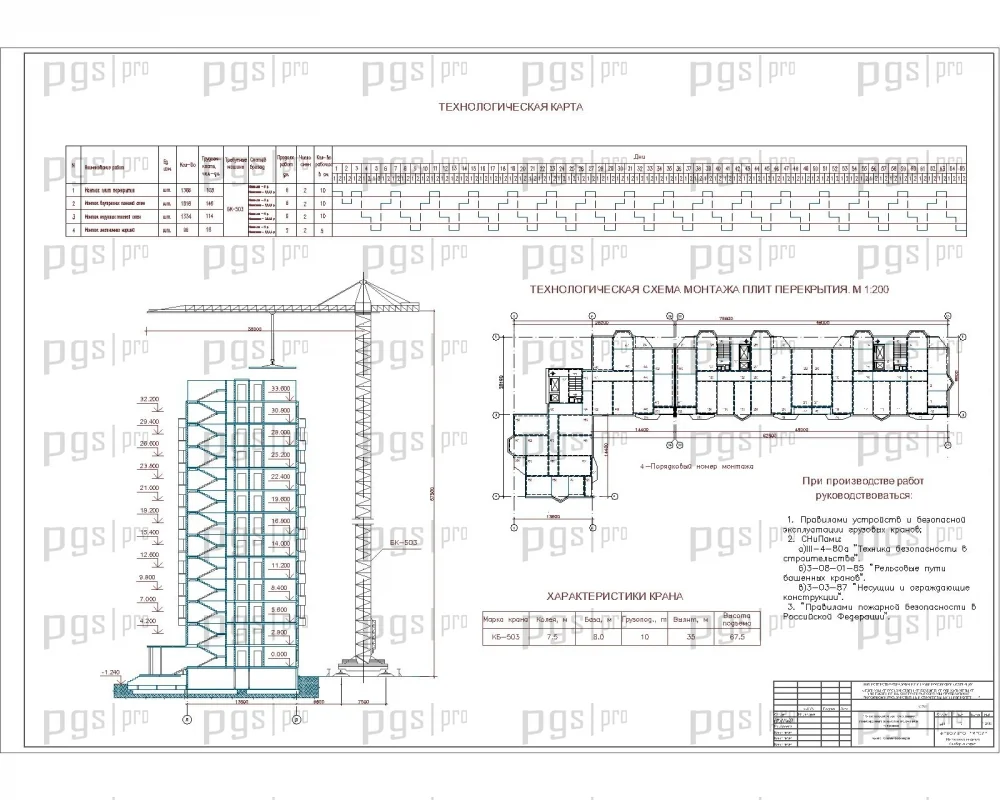

Раздел по технологии, организации и экономике строительства включает введение, панельное здание, технологию производства работ, календарный график, сетевой график, расчет необходимого количества оборудования и персонала, стройгенплан, технологическую карту и технико-экономические показатели. Технологическая карта разработана на монтаж плит перекрытия и охватывает полный цикл работ от подготовки к монтажу до приемки выполненных конструкций.

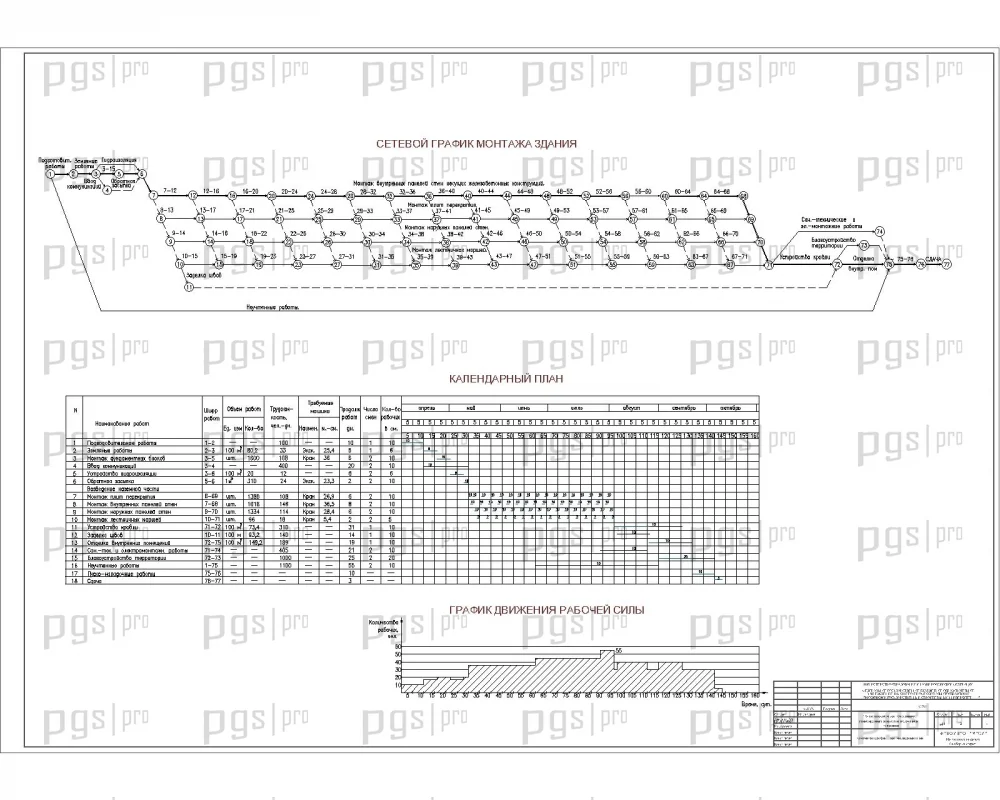

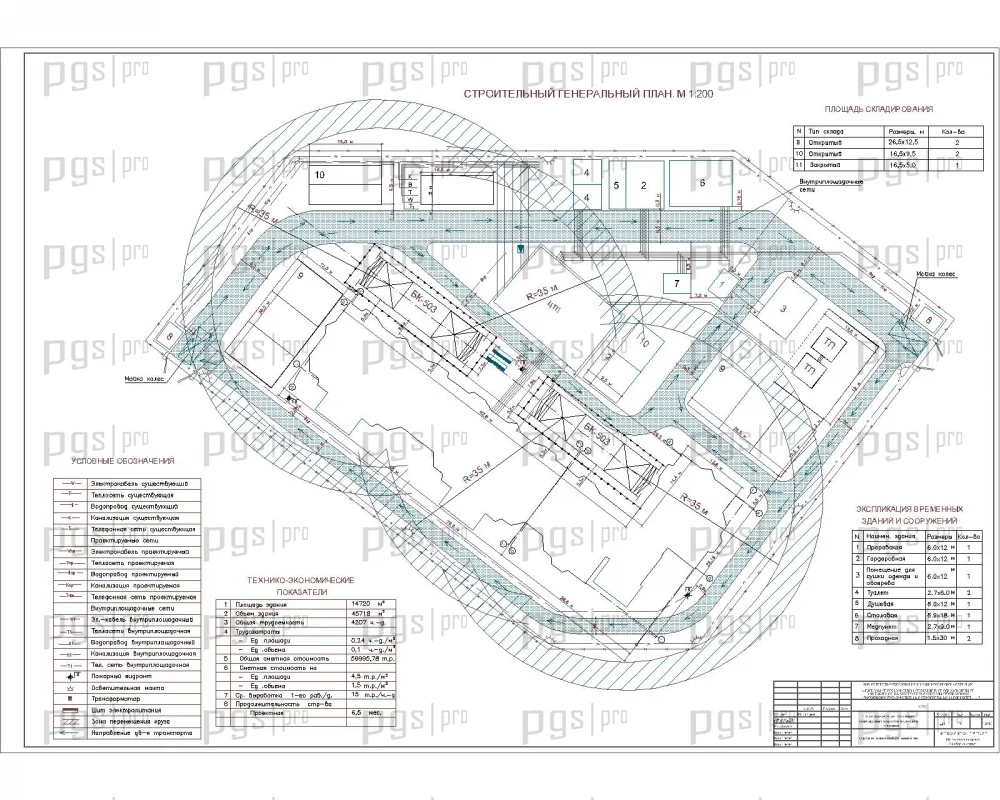

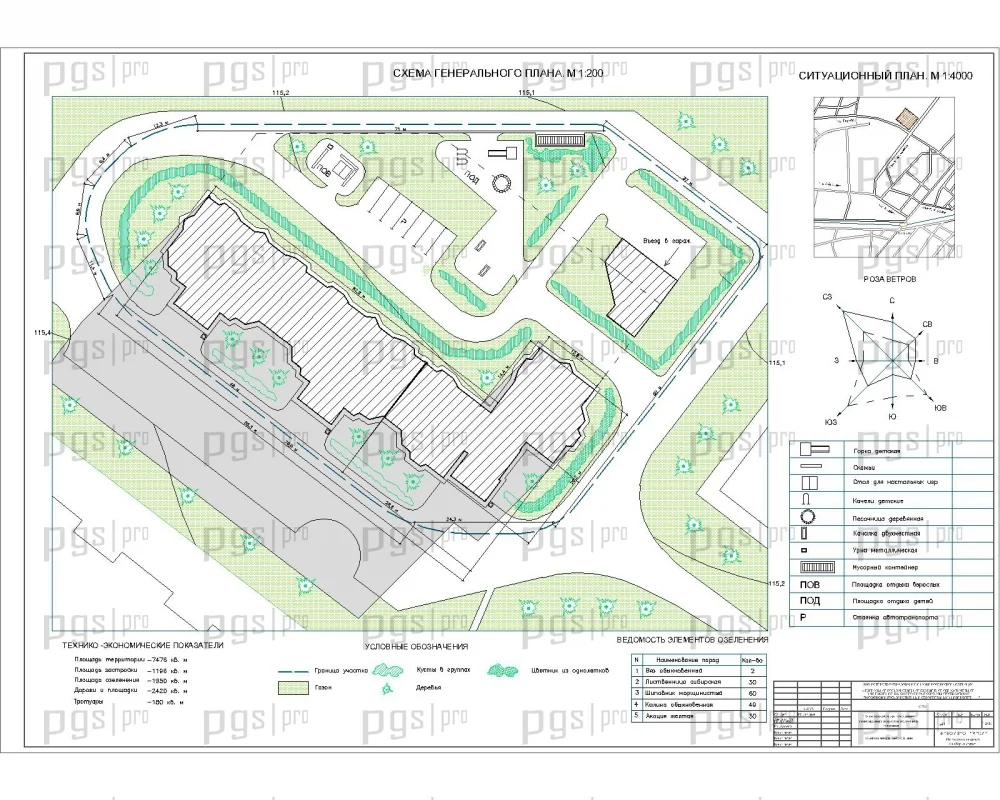

Организация строительного производства предусматривает использование башенного крана для монтажа панелей и плит перекрытия. Сетевой график и календарный план составлены с учетом технологических пауз и сезонности работ. Строительный генеральный план включает размещение временных зданий и сооружений, складов, дорог, коммуникаций и мероприятий по охране окружающей среды. Расчет необходимого количества оборудования и персонала выполнен на основе норм выработки и графика производства работ.

Раздел охраны труда и противопожарных мероприятий включает анализ условий строительства, инженерные решения по безопасному проведению работ, инженерные задачи, пожарную безопасность и соответствие принятых конструкций огнестойкости здания. Экологический раздел охватывает характеристику существующих воздействий, основные виды воздействий при реализации проекта, а также предлагаемые природоохранные мероприятия, снижающие негативные воздействия на природно-техногенную среду.

Диплом №2082 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Полная комплектация: 125 листов пояснительной записки и 13 листов графики AutoCAD — объем соответствует требованиям вузовской подготовки.
• Сложная архитектурная форма: 15-этажное Г-образное здание с мансардным этажом, эркерами и подземной автостоянкой — уникальный объект для защиты.
• Панельное домостроение: проект выполнен по современной технологии панельного строительства с бескаркасной схемой.
• Разнообразие конструкций: монолитная плита на свайном основании, трехслойные стеновые панели, сборные железобетонные перекрытия, кровля из пескобетонной черепицы.
• Практическая направленность: технологическая карта, сетевой график, календарный план, строительный генплан, технико-экономические показатели.

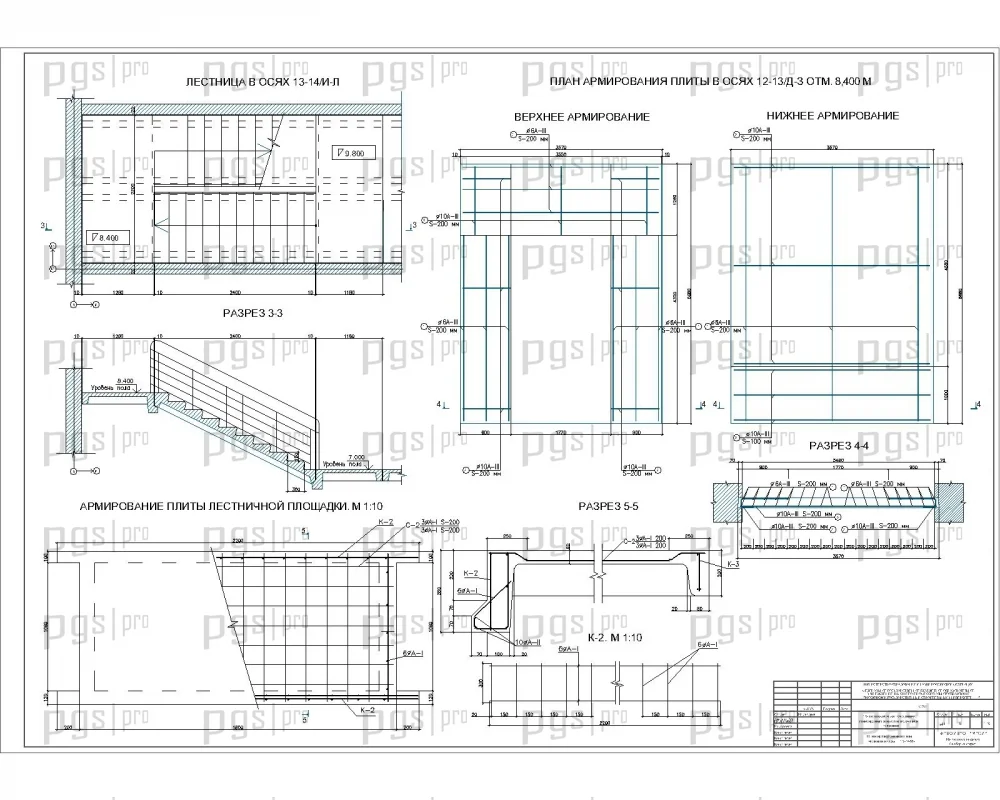

• Расчетная часть: расчет плиты сплошного сечения, расчет сборного железобетонного марша, расчет железобетонной лестничной площадочной плиты.
• Ручной расчет: соответствует требованиям вузовской подготовки по специальности ПГС.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда, противопожарным мероприятиям и экологии.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №2082 по доступной цене — 4 000 рублей.
