Дипломный проект №2084 «Жилой дом со встроенными помещениями в г. Санкт-Петербург» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории жилых зданий повышенной этажности и предназначен для постоянного проживания семей в условиях плотной городской застройки исторического центра. Проект выполнен с учетом климатических условий г. Санкт-Петербург и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела. В состав проекта входят 16 листов чертежей в формате AutoCAD (DWG) и 183 листа пояснительной записки в MS Word.

Проектируемый объект — многоступенчатый жилой дом со встроенными помещениями, расположенный в г. Санкт-Петербург. Данный шаблон проекта разработан с учетом современных требований к энергоэффективности, функциональности и эстетике городской застройки в историческом центре. Здание представляет собой многосекционный комплекс с разноэтажными блоками от 9 до 16 этажей, ярко выраженными вертикальными доминантами в центре каждой секции. Данный ПГС дипломный проект подходит студентам строительных специальностей, преподавателям и специалистам по проектированию жилых зданий повышенной этажности. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №2084 предлагает оптимальное соотношение цены и качества.

Жилой дом состоит из 4-х секций трех типов: «Центральная» фасадная — 3 секции, угловая фасадная — 2 секции, 1, 3 — дворовые фасадные. Композиционно доминирующей является вторая секция. В дипломном проекте разрабатывается секция №3 — «Центральная». Проектируемая третья секция состоит из трех разновысотных блоков 10-ти, 11-ти и 12-ти этажей, с ярко выраженными вертикальными доминантами в центре каждой секции, которые функционально являются остекленными лоджиями. На антресольной части последнего этажа выполнена форма пирамиды.

Целями настоящих решений является достижение наибольшей эффективности от использования участка под здание при сохранении и развитии петербургской городской среды в зоне влияния проектируемого дома. При проектировании предусмотрены мероприятия по обеспечению жизнедеятельности инвалидов и мало мобильных групп населения, а также мероприятия по безопасности жизнедеятельности в чрезвычайных ситуациях.

Общая композиция жилого дома представляет многоступенчатый объем с этажностью блоков от 9 до 16 этажей, ярко выраженными вертикальными доминантами в центре каждой секции, которые начинаются с 1 этажа и заканчиваются на антресольной части последнего этажа в форме пирамиды. Архитектурный облик здания формируется сочетанием светлых фасадных поверхностей, красных мансардных крыш и выразительных вертикальных элементов — остекленных лоджий, проходящих через всю высоту секций.

В дипломном проекте детально разрабатывается секция №3 «Центральная», состоящая из трех разновысотных блоков: 10-этажного, 11-этажного и 12-этажного. Каждый блок имеет в центре вертикальную доминанту — остекленную лоджию, которая визуально объединяет этажи и придает зданию динамичный силуэт. На верхнем уровне антресольные помещения завершаются пирамидальной формой кровли, что создает узнаваемый архитектурный акцент в городском пейзаже.

Планировочная структура здания предусматривает функциональное зонирование с учетом требований доступной среды для маломобильных групп населения. Встроенные помещения первого этажа и технического подполья обеспечивают коммерческую и бытовую инфраструктуру для жильцов. Лестничные клетки и вертикальные диафрагмы жесткости имеют монолитный железобетонный плитный фундамент, опирающийся на свайное основание.

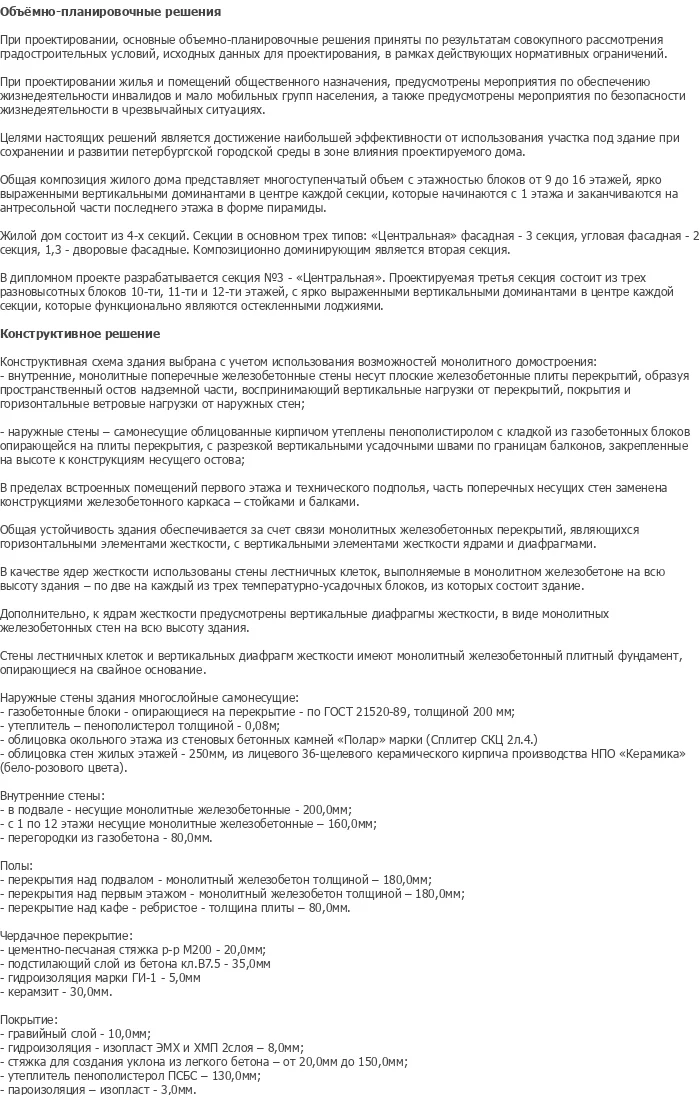

Конструктивная схема здания выбрана с учетом использования возможностей монолитного домостроения. Внутренние монолитные поперечные железобетонные стены несут плоские железобетонные плиты перекрытий, образуя пространственный остов надземной части, воспринимающий вертикальные нагрузки от перекрытий, покрытия и горизонтальные ветровые нагрузки от наружных стен. Наружные стены — самонесущие облицованные кирпичом, утеплены пенополистиролом с кладкой из газобетонных блоков опирающихся на плиты перекрытий, с разрезкой вертикальными усадочными швами по границам балконов, закрепленные на высоте к конструкциям несущего остова.

В пределах встроенных помещений первого этажа и технического подполья часть поперечных несущих стен заменена конструкциями железобетонного каркаса — стойками и балками. Общая устойчивость здания обеспечивается за счет связи монолитных железобетонных перекрытий, являющихся горизонтальными элементами жесткости, с вертикальными элементами жесткости — ядрами и диафрагмами. В качестве ядер жесткости использованы стены лестничных клеток, выполняемые в монолитном железобетоне на всю высоту здания — по две на каждый из трех температурно-усадочных блоков, из которых состоит здание.

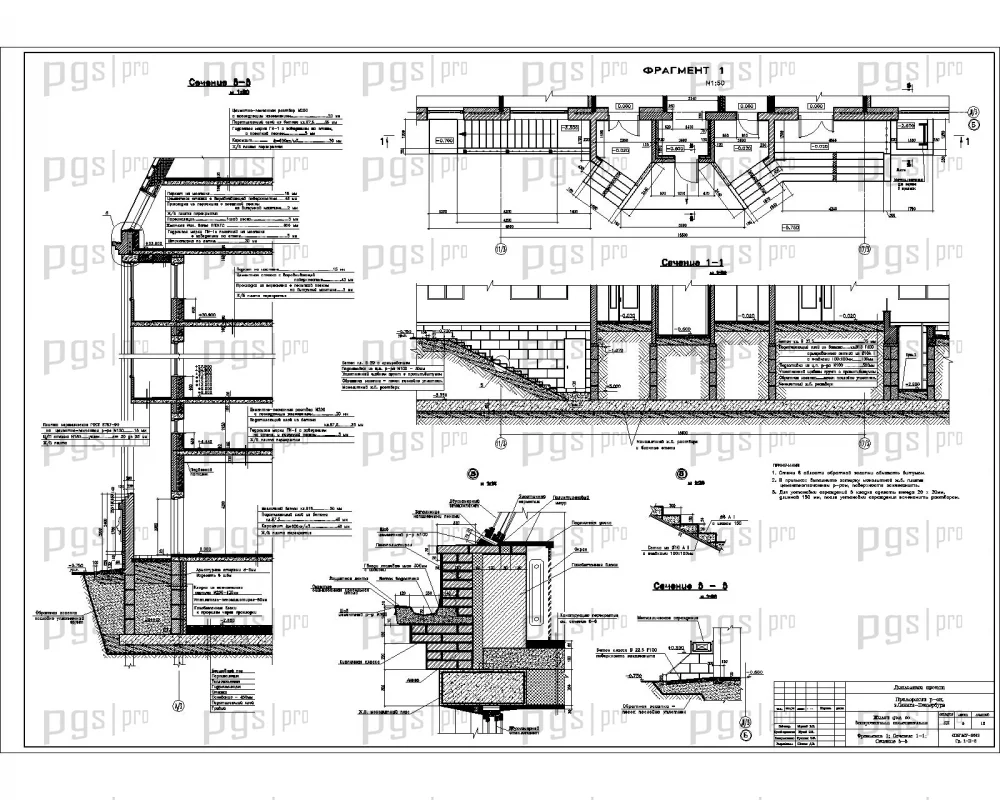

Дополнительно к ядрам жесткости предусмотрены вертикальные диафрагмы жесткости в виде монолитных железобетонных стен на всю высоту здания. Наружные стены здания многослойные самонесущие: газобетонные блоки опирающиеся на перекрытие по ГОСТ 21520-89 толщиной 200 мм, утеплитель — пенополистирол толщиной 80 мм, облицовка цокольного этажа из стеновых бетонных камней «Полар» марки Сплитер СКЦ 2п.4, облицовка стен жилых этажей — 250 мм из лицевого 36-щелевого керамического кирпича производства НПО «Керамика» бело-розового цвета. Внутренние стены в подвале — несущие монолитные железобетонные 200 мм, с 1 по 12 этажи несущие монолитные железобетонные — 160 мм, перегородки из газобетона — 80 мм.

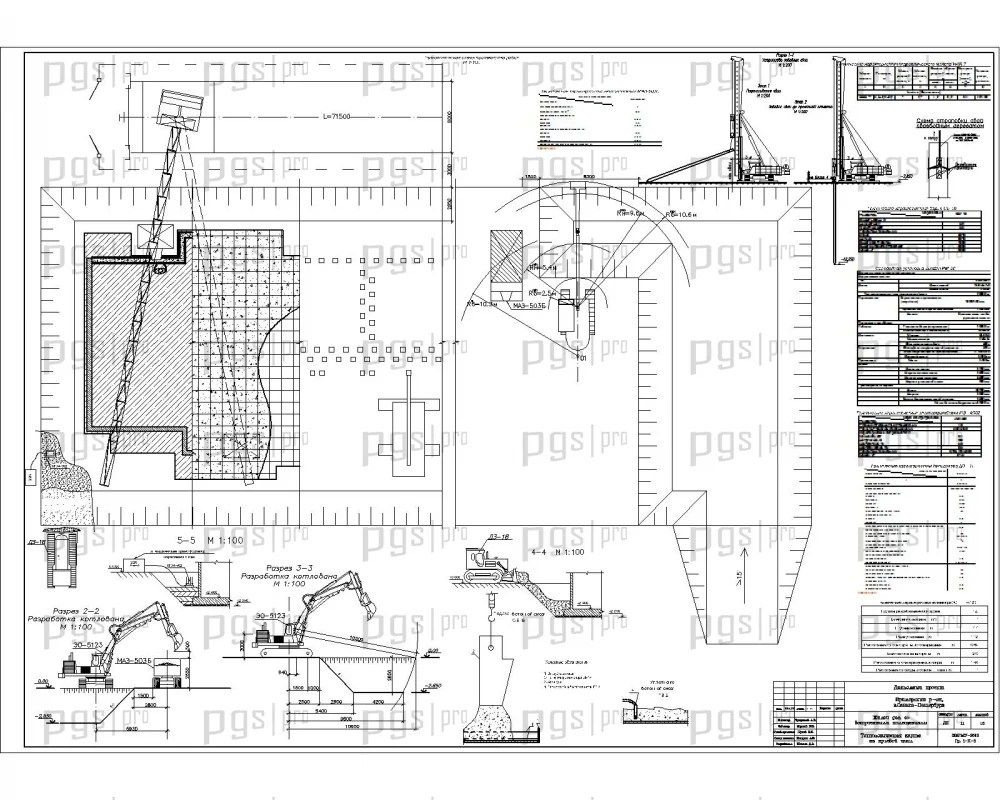

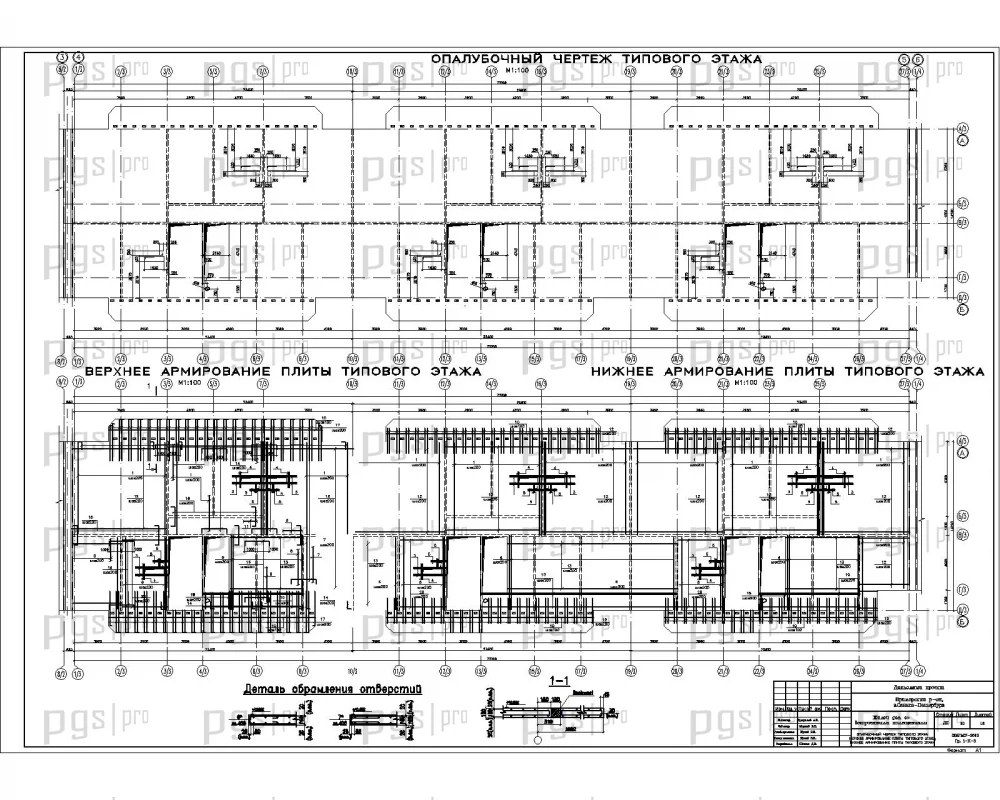

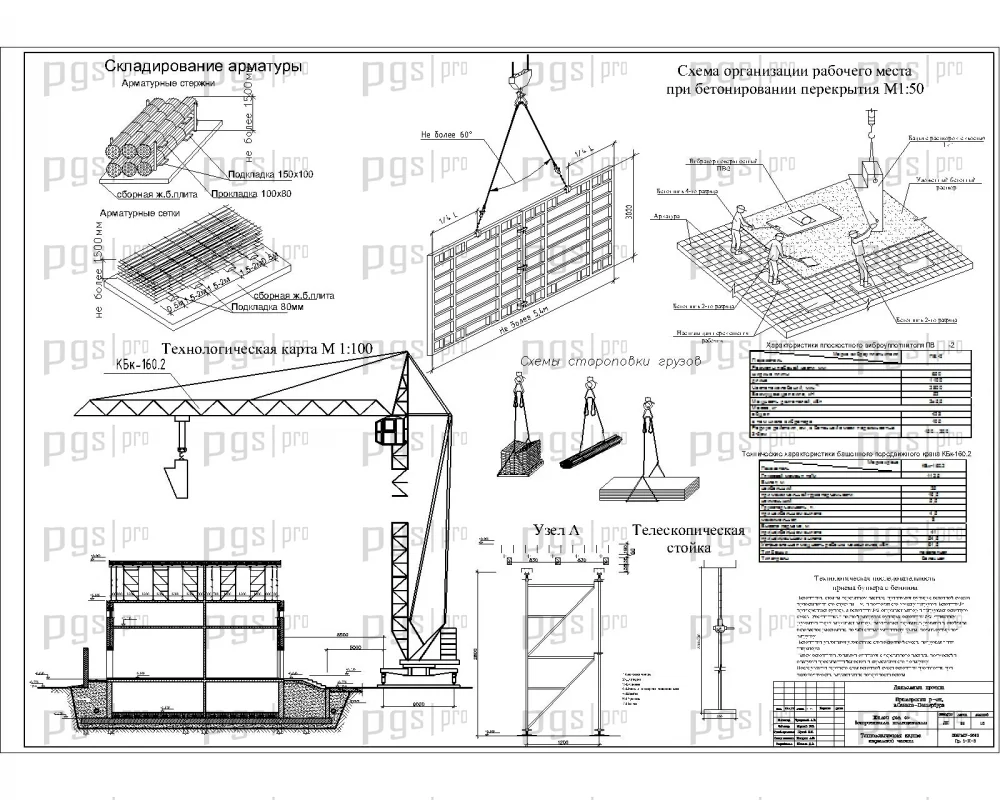

Раздел по технологии строительства включает общие положения, методы производства строительных работ, земляные работы, технологию бетонирования фундаментной плиты и технологию возведения конструкций здания. Технологическая карта на нулевой цикл охватывает работы по подготовке основания, устройству свайного поля, бетонированию монолитной фундаментной плиты. Технологическая карта на надземную часть включает монтаж опалубки, армирование, бетонирование монолитных железобетонных конструкций каркаса, стен и перекрытий.

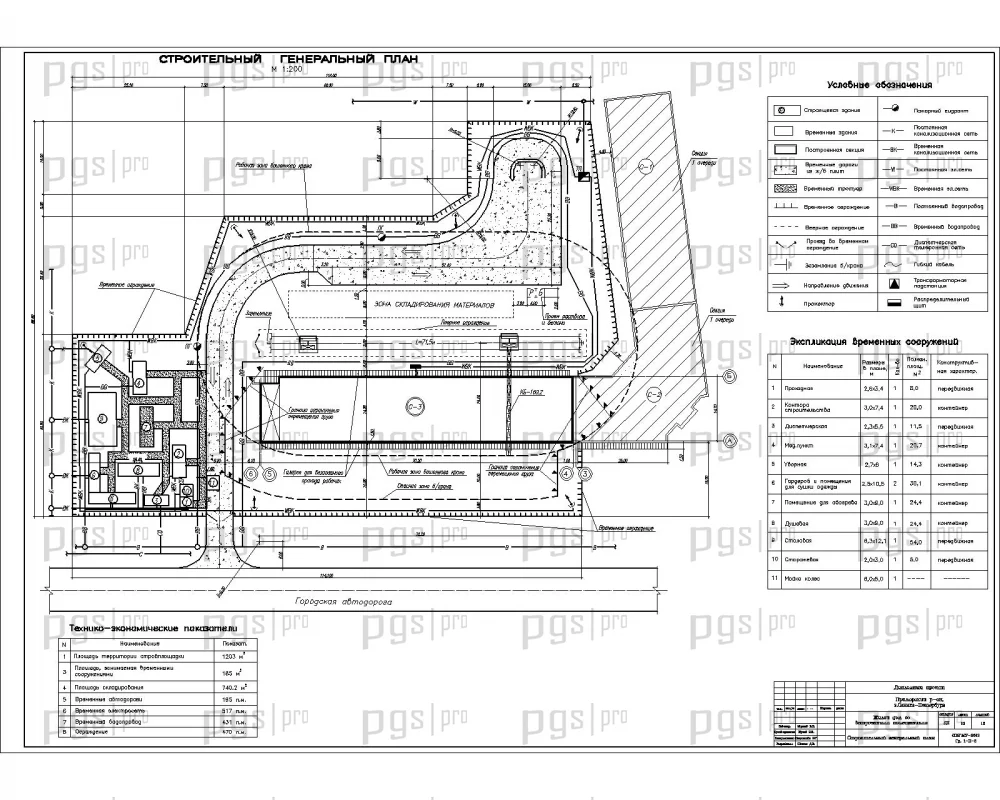

Раздел по организации строительства содержит общие положения, методы производства строительных работ, методы организации производства работ в составе ППР, определение нормативного срока, технико-экономические показатели, показатель совмещения строительных процессов во времени, показатель затрат труда на 1 м² площади здания, показатель равномерности использования рабочих. Строительный генеральный план включает организацию складского хозяйства, расчет численности персонала, определение потребности и выбор типов инвентарных зданий, временное электроснабжение и водоснабжение строительной площадки, транспортные пути.

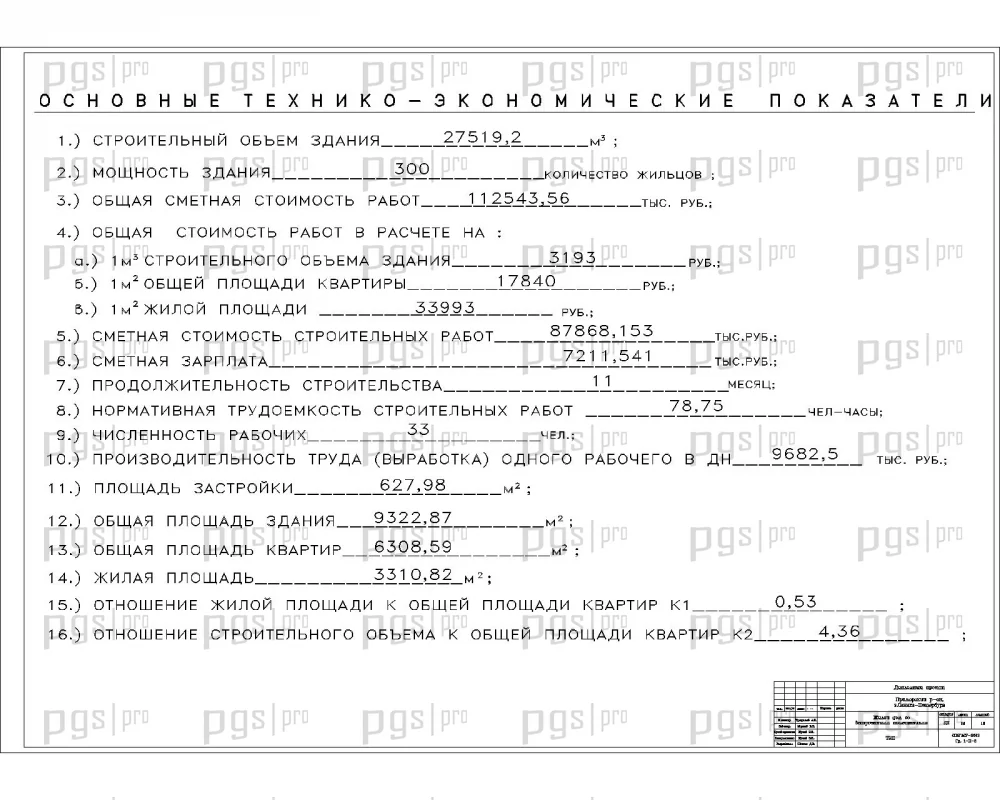

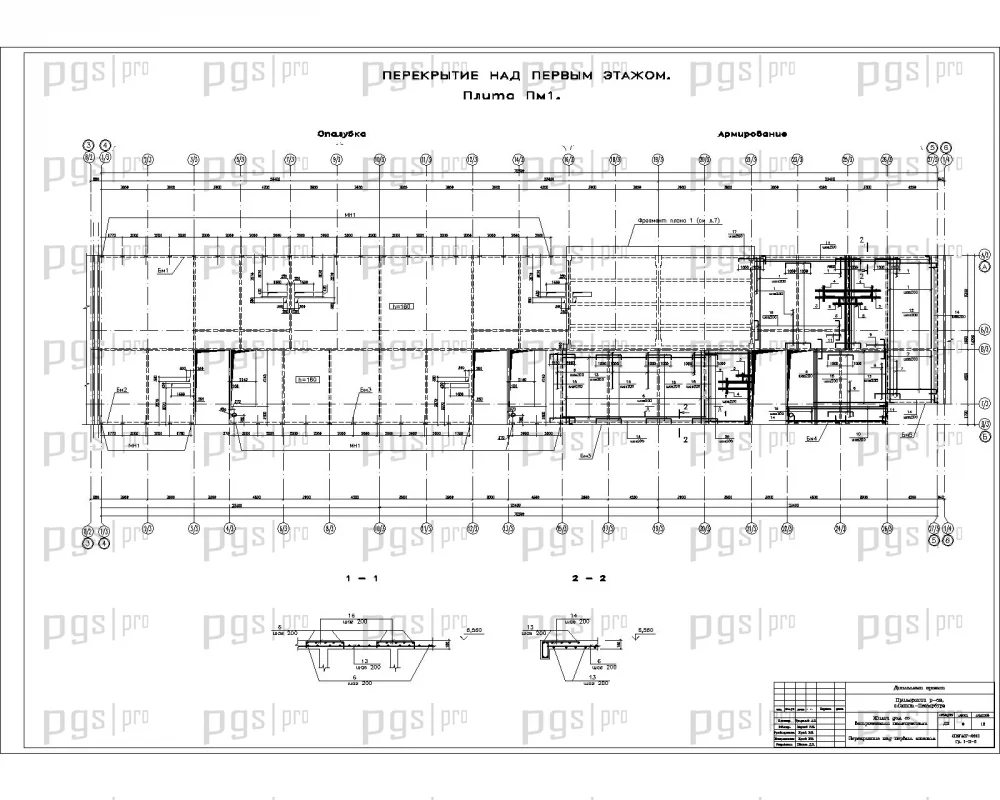

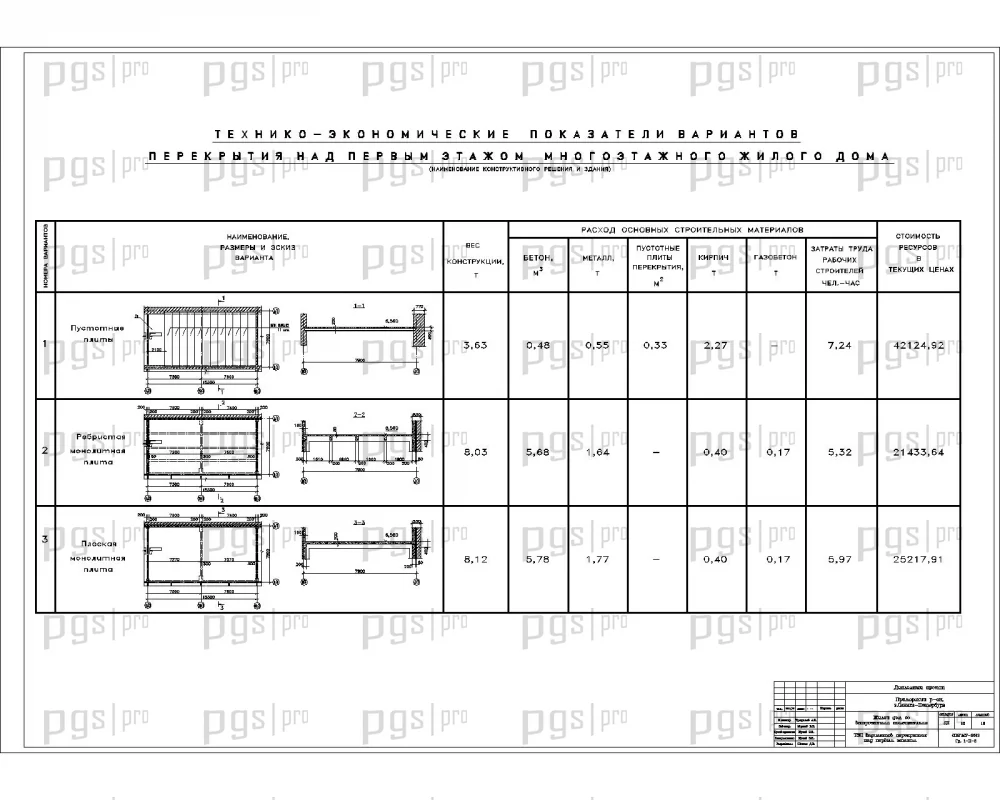

Экономическая часть включает локальную смету №1 на общестроительные работы и объектный сметный расчет. Раздел гражданская защита и безопасность жизнедеятельности охватывает вопросы безопасности на стадии проектирования и реализации проекта, технику безопасности при выполнении работ, противопожарную профилактику и экологическую безопасность во время строительства. Технико-экономические показатели включают сравнение вариантов перекрытий над первым этажом.

Диплом №2084 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Полная комплектация: 183 листа пояснительной записки и 16 листов графики AutoCAD — объем соответствует требованиям вузовской подготовки.
• Сложная архитектурная форма: многоступенчатый жилой дом с разноэтажными блоками 9–16 этажей и пирамидальными завершениями — уникальный объект для защиты.
• Монолитное домостроение: проект выполнен по современной технологии монолитного железобетона с каркасно-стеновой системой.
• Разнообразие конструкций: свайное основание с плитным фундаментом, монолитные железобетонные стены и перекрытия, многослойные самонесущие наружные стены.

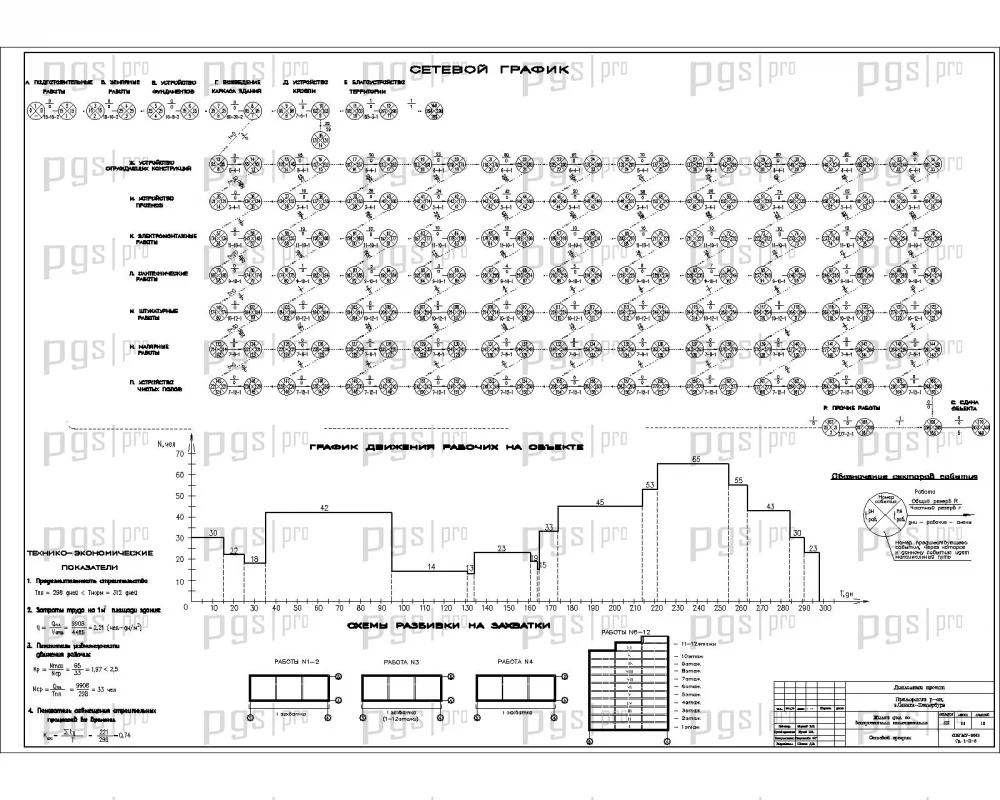

• Практическая направленность: две технологические карты, сетевой график, строительный генплан, технико-экономические показатели с вариантным сравнением перекрытий.

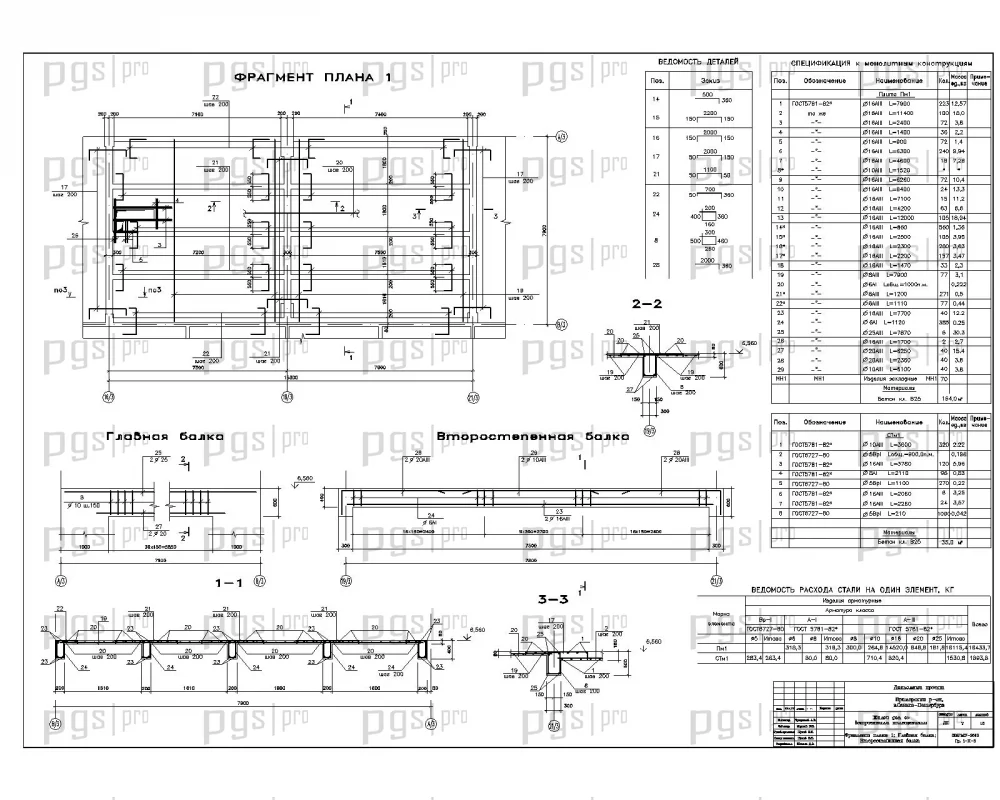

• Расчетная часть: расчет ребристой плиты, расчет главной и второстепенной балок, сбор нагрузок на конструкции.
• Ручной расчет: соответствует требованиям вузовской подготовки по специальности ПГС.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по гражданской защите, безопасности жизнедеятельности и экологической безопасности.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №2084 по доступной цене — 4 000 рублей.
