Дипломный проект №2085 «18 этажное жилое здание с подземным гаражом в г. Королёв» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории высотных жилых зданий сложной архитектурной формы и предназначен для постоянного проживания семей с размещением подземного гаража и технических помещений. Проект выполнен с учетом климатических условий г. Королёва и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела. Данный шаблон проекта включает полный комплект из 13 листов чертежей AutoCAD и 125 листов пояснительной записки MS Word.

Проектируемый объект — 18-этажное жилое здание сложной формы, состоящее из одной секции, с подземным гаражом, расположенное в г. Королёве. Данный ПГС дипломный проект разработан для городской жилой застройки и отвечает современным требованиям к комфортности, энергоэффективности и долговечности высотных зданий. Здание расположено с соблюдением действующих бытовых, санитарных и противопожарных норм.

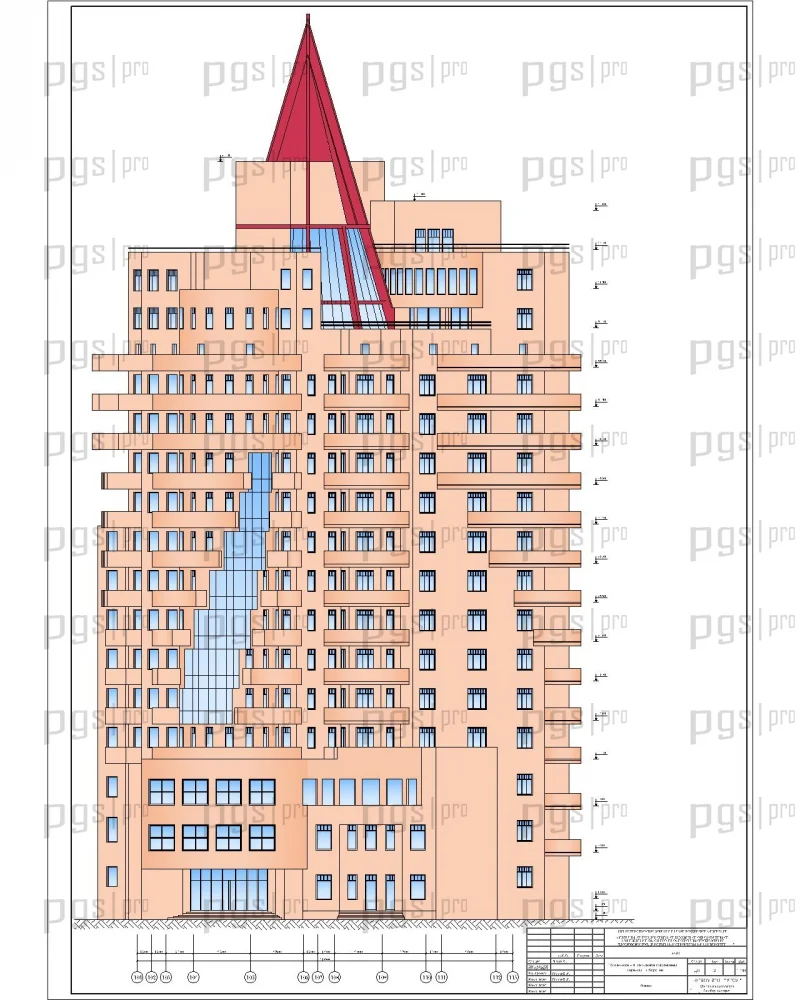

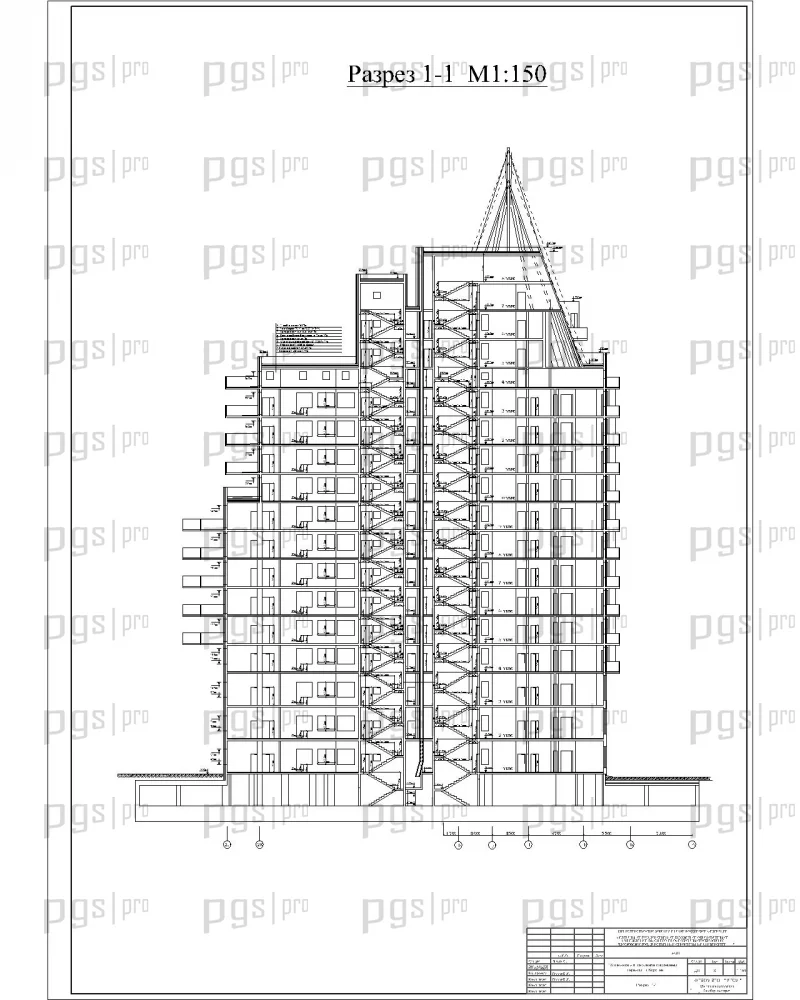

Высота здания составляет 61,1 м до верха парапета 18 этажа. Строительный объем надземной части — 47132 куб.м, подземной части — 21615 куб.м. Здание оборудовано грузопассажирским лифтом грузоподъемностью 1000 кг и двумя пассажирскими лифтами грузоподъемностью 630 кг. Данный проект 2 этажного жилого дома по сложности конструктивных решений и методологии расчетов сопоставим с высотными объектами, что делает его универсальным шаблоном проекта для студентов строительных специальностей. Если вам необходимо купить проект или скачать проект по направлению ПГС — диплом №2085 предлагает оптимальное соотношение цены и качества.

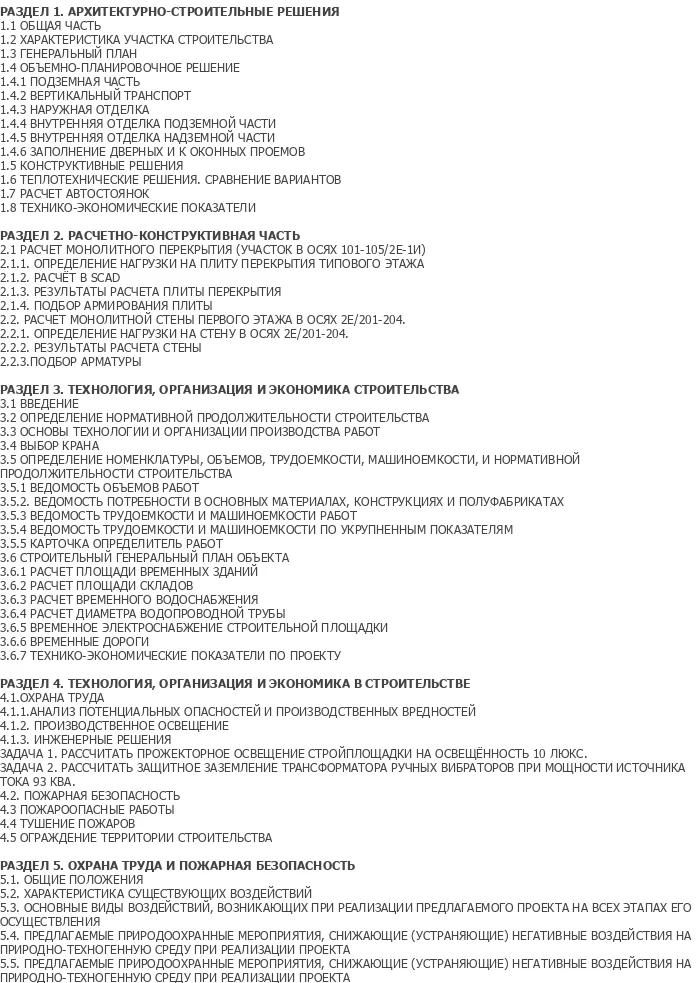

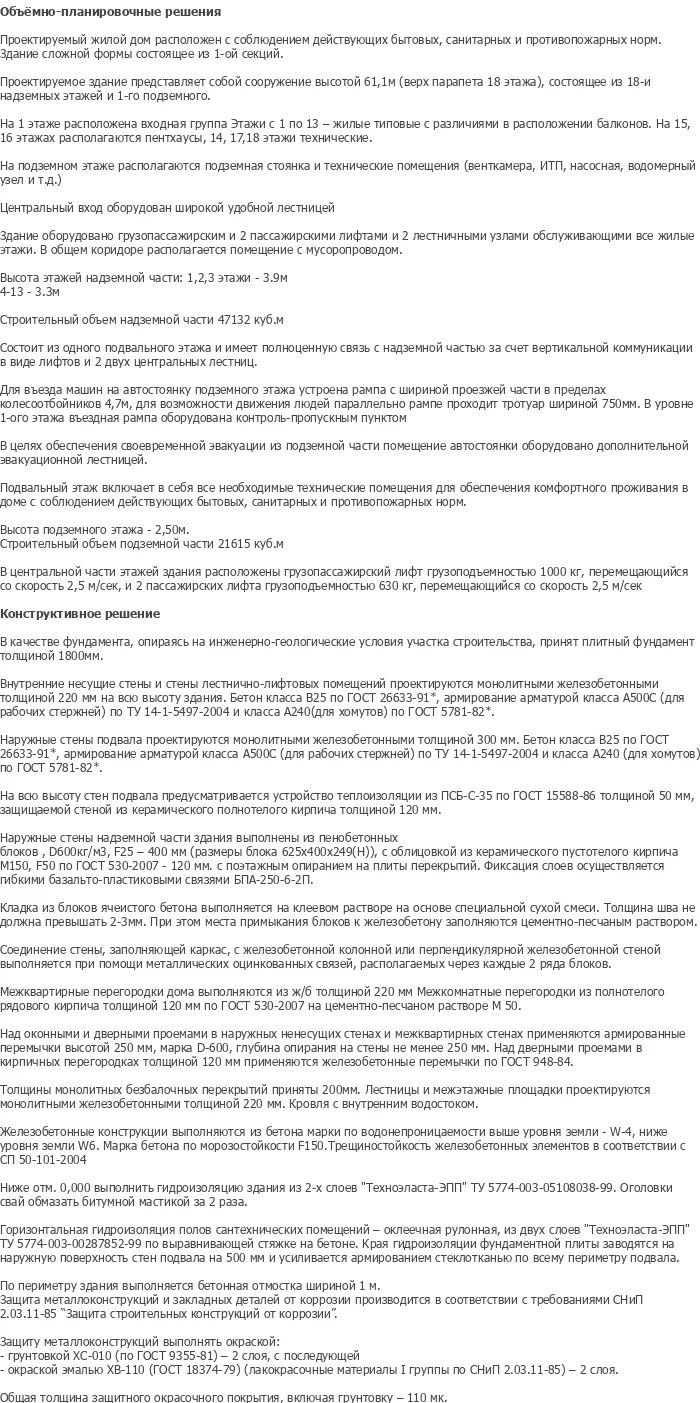

Функциональные связи в здании решены поэтажно с четким зонированием жилых, технических и хозяйственных функций. В основу планировочной структуры дома положен принцип размещения квартир с обеспечением инсоляции и естественного освещения всех помещений.

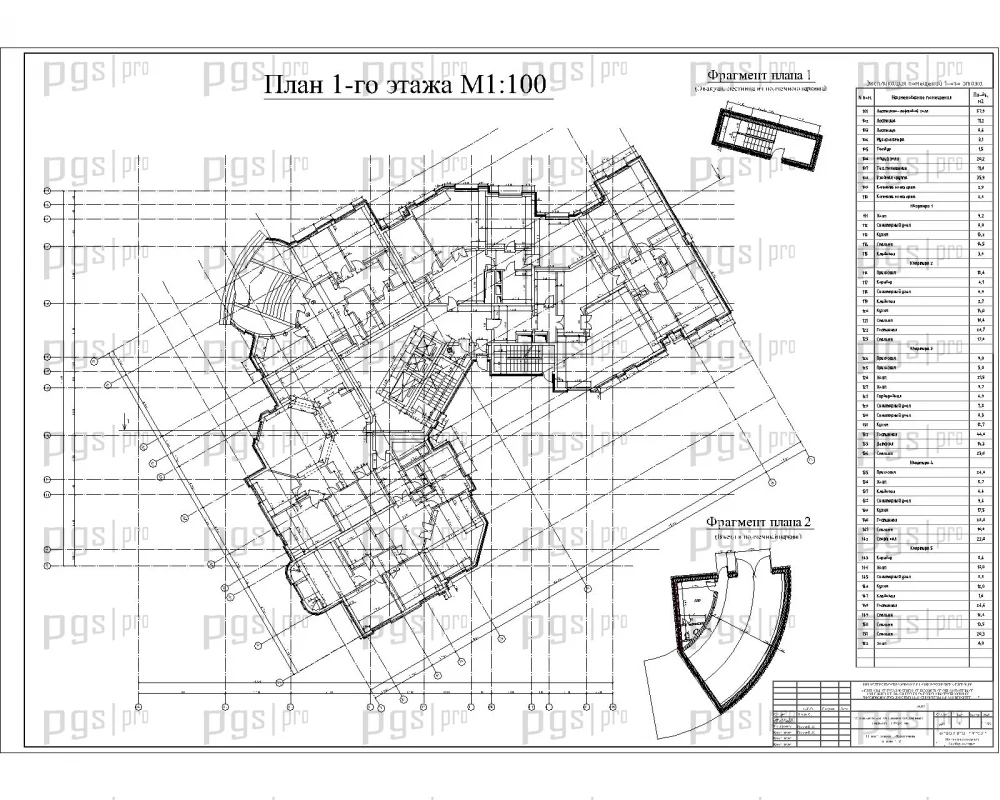

Первый этаж: входная группа. Центральный вход оборудован широкой удобной лестницей. Высота этажа 3,9 м.

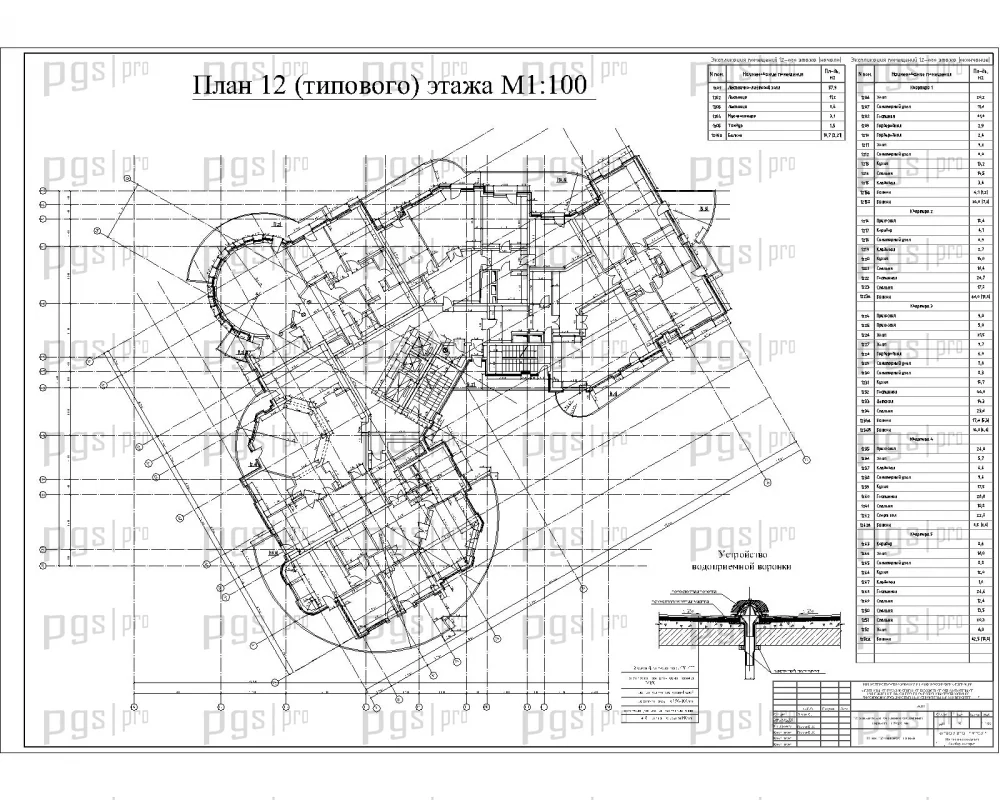

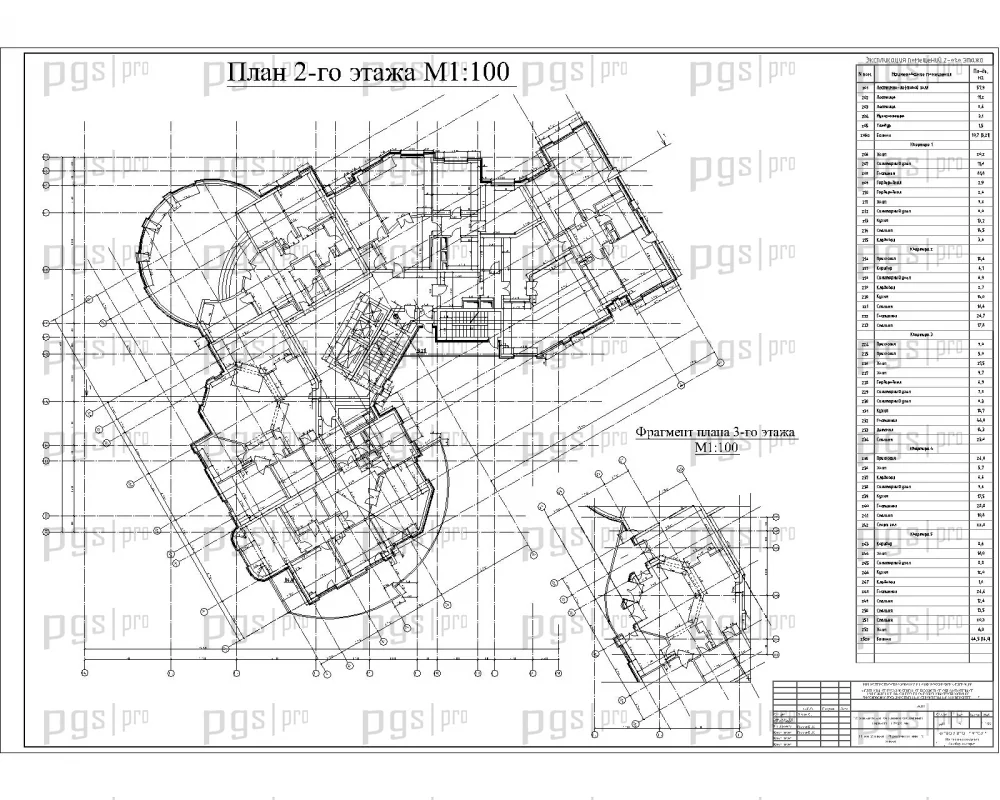

Этажи 1–13 (жилая зона): жилые типовые этажи с различиями в расположении балконов. Высота этажей 3,9 м для 1–3 этажей и 3,3 м для этажей с 4 по 18. В общем коридоре располагается помещение с мусоропроводом.

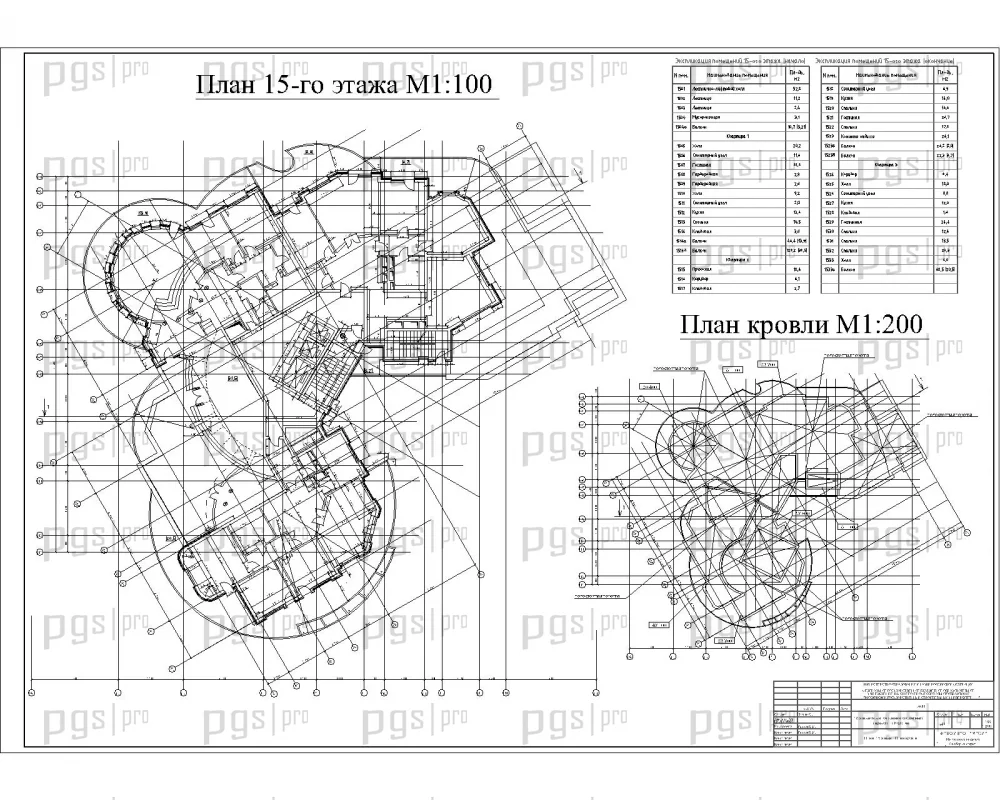

Этажи 15–16: пентхаусы. Этажи 14, 17, 18: технические этажи. В центральной части этажей расположены лифтовые шахты и два лестничных узла, обслуживающие все жилые этажи.

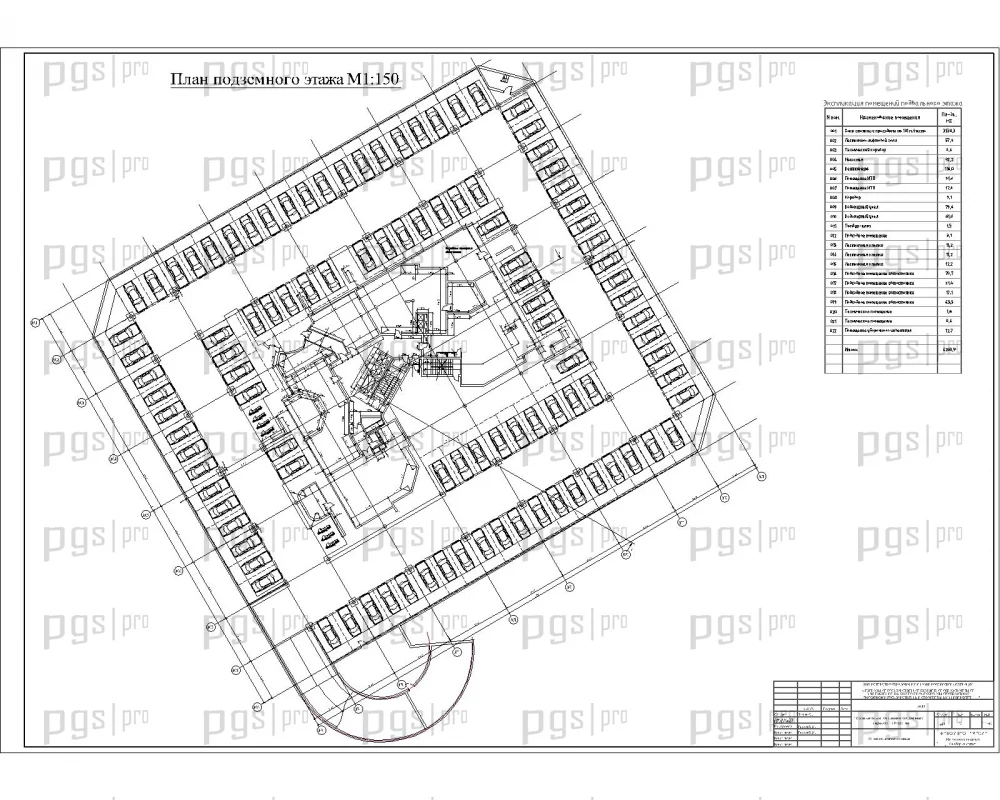

Подземный этаж: подземная стоянка и технические помещения (венткамера, ИТП, насосная, водомерный узел и т.д.). Высота подземного этажа 2,50 м. Для въезда машин на автостоянку подземного этажа устроена рампа с шириной проезжей части в пределах колесоотбойников 4,7 м. Для возможности движения людей параллельно рампе проходит тротуар шириной 750 мм. В уровне 1-го этажа въездная рампа оборудована контроль-пропускным пунктом. В целях обеспечения своевременной эвакуации из подземной части помещение автостоянки оборудовано дополнительной эвакуационной лестницей.

Фундаменты: в качестве фундамента, опираясь на инженерно-геологические условия участка строительства, принят плитный фундамент толщиной 1800 мм. Ниже отм. 0,000 выполнена гидроизоляция здания из двух слоев «Техноэласта-ЭПП». Оголовки свай обмазаны битумной мастикой за два раза. Края гидроизоляции фундаментной плиты заведены на наружную поверхность стен подвала на 500 мм и усилены армированием стеклотканью по всему периметру подвала.

Наружные стены подвала: монолитные железобетонные толщиной 300 мм. Бетон класса В25 по ГОСТ 26633-91*, армирование арматурой класса А500С (для рабочих стержней) по ТУ 14-1-5497-2004 и класса А240 (для хомутов) по ГОСТ 5781-82*. На всю высоту стен подвала предусматривается устройство теплоизоляции из ПСБ-С-35 по ГОСТ 15588-86 толщиной 50 мм, защищаемой стеной из керамического полнотелого кирпича толщиной 120 мм.

Наружные стены надземной части: выполнены из блоков ячеистого бетона D600кг/м3, F25, толщиной 400 мм (размеры блока 625×400×249), с облицовкой из керамического пустотелого кирпича М150, F50 по ГОСТ 530-2007, толщиной 120 мм. С поэтажным опиранием на плиты перекрытий. Фиксация слоев осуществляется гибкими базальто-пластиковыми связями БПА-250-6-2П. Кладка из блоков ячеистого бетона выполняется на клеевом растворе на основе специальной сухой смеси. Толщина шва не должна превышать 2–3 мм. При этом места примыкания блоков к железобетону заполняются цементно-песчаным раствором. Соединение стен, заполняющей каркас, с железобетонной колонной или перпендикулярной железобетонной стеной выполняется при помощи металлических оцинкованных связей, располагаемых через каждые 2 ряда блоков.

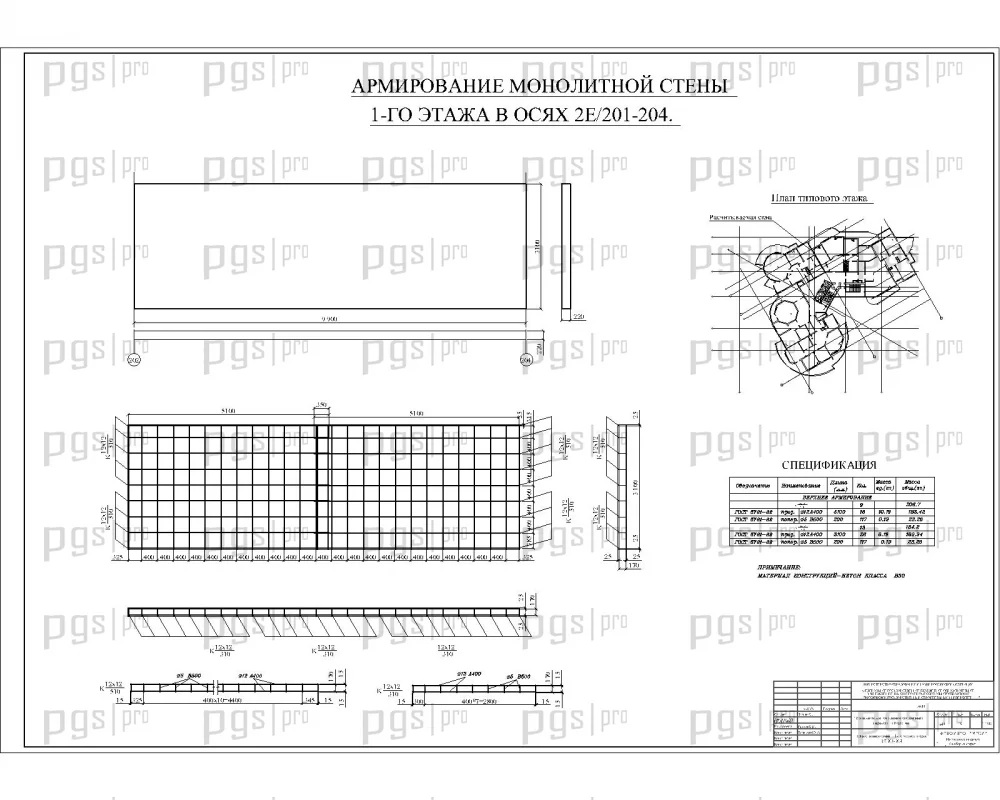

Внутренние несущие стены и стены лестнично-лифтовых помещений: проектируются монолитными железобетонными толщиной 220 мм на всю высоту здания. Бетон класса В25 по ГОСТ 26633-91*, армирование арматурой класса А500С (для рабочих стержней) по ТУ 14-1-5497-2004 и класса А240 (для хомутов) по ГОСТ 5781-82*.

Перегородки: межквартирные перегородки дома выполняются из ж/б толщиной 220 мм. Межкомнатные перегородки — из полнотелого рядового кирпича толщиной 120 мм по ГОСТ 530-2007 на цементно-песчаном растворе М50. Над оконными и дверными проемами в наружных несущих стенах и межквартирных стенах применяются армированные перемычки высотой 250 мм, марка Д-600, глубина опирания на стены не менее 250 мм. Над дверными проемами в кирпичных перегородках толщиной 120 мм применяются железобетонные перемычки по ГОСТ 948-84.

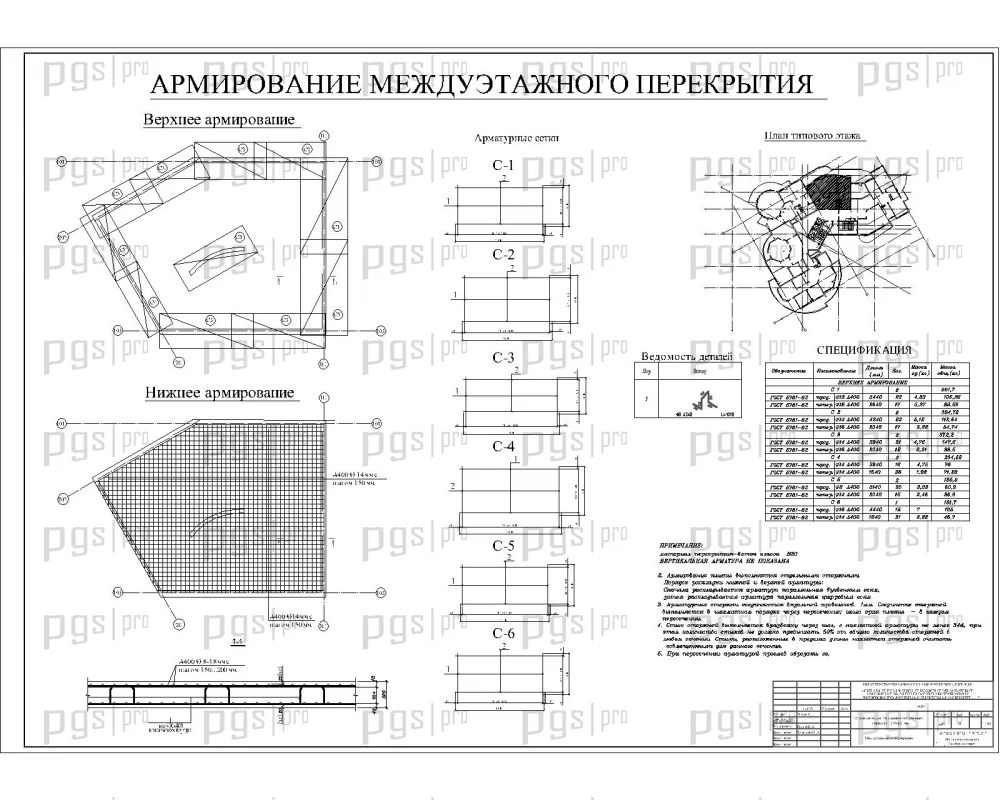

Перекрытия: монолитные безбалочные, толщиной 200 мм. Лестницы и межэтажные площадки проектируются монолитными железобетонными толщиной 220 мм. Кровля — с внутренним водостоком.

Железобетонные конструкции: выполняются из бетона марки по водонепроницаемости выше уровня земли — W-4, ниже уровня земли — W6. Марка бетона по морозостойкости F150. Трещиностойкость железобетонных элементов в соответствии с СП 50-101-2004.

Гидроизоляция и защита: горизонтальная гидроизоляция полов сантехнических помещений — оклеечная рулонная, из двух слоев «Техноэласта-ЭПП» по выравнивающей стяжке на бетоне. По периметру здания выполняется бетонная отмостка шириной 1 м. Защита металлоконструкций и закладных деталей от коррозии производится в соответствии с требованиями СНиП 2.03.11-85: грунтовкой ХС-010 (по ГОСТ 9355-81) — 2 слоя, с последующей окраской эмалью ХВ-110 (ГОСТ 18374-79) — 2 слоя. Общая толщина защитного окрасочного покрытия, включая грунтовку — 110 мк.

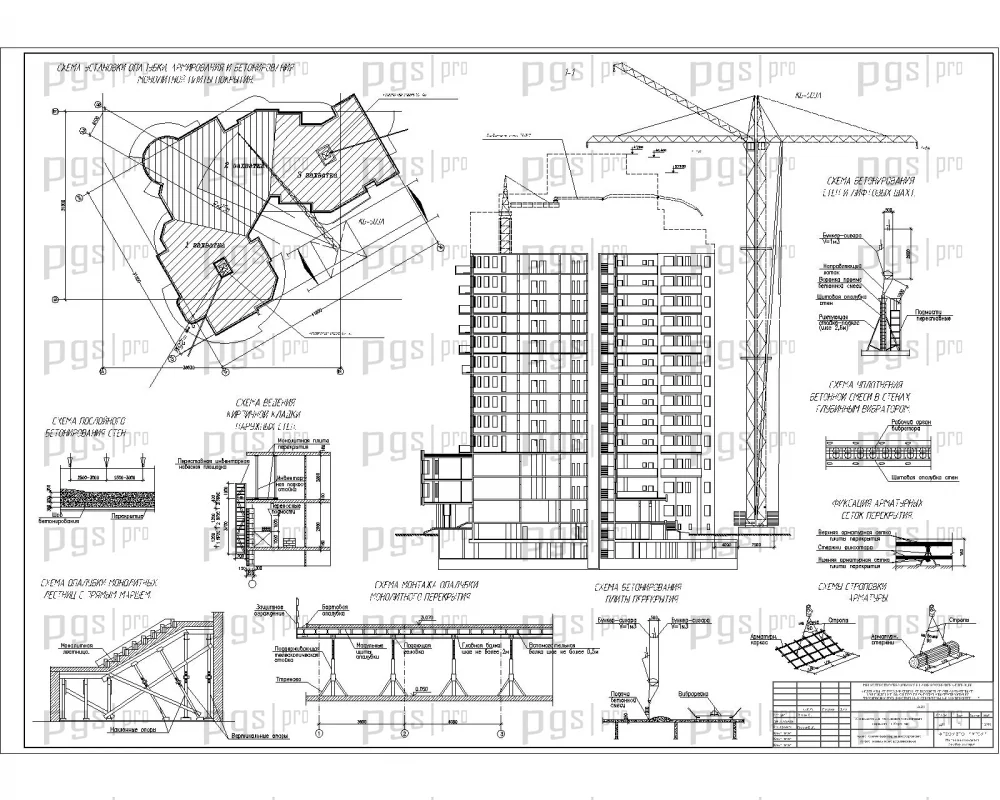

Дипломный проект включает разделы по организации строительства и технологии производства работ. Технологическая карта на устройство монолитных конструкций этажа содержит организацию и технологию выполнения работ, требования к качеству и приемке работ, калькуляции трудовых затрат, материально-технические ресурсы и требования безопасности труда.

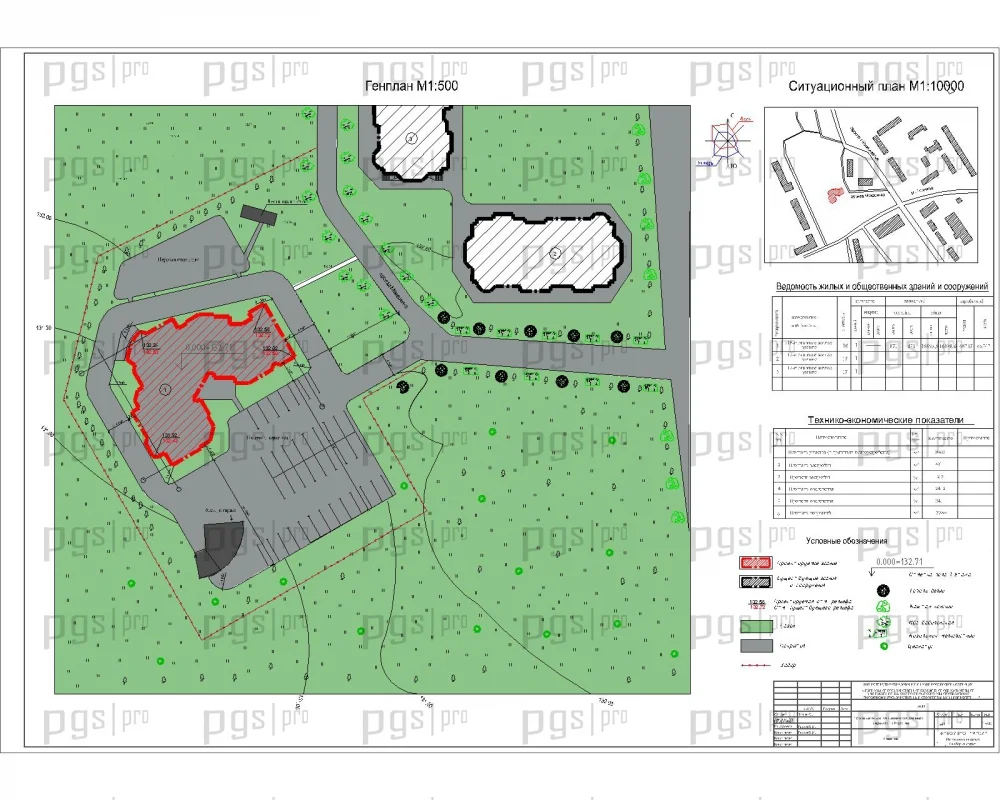

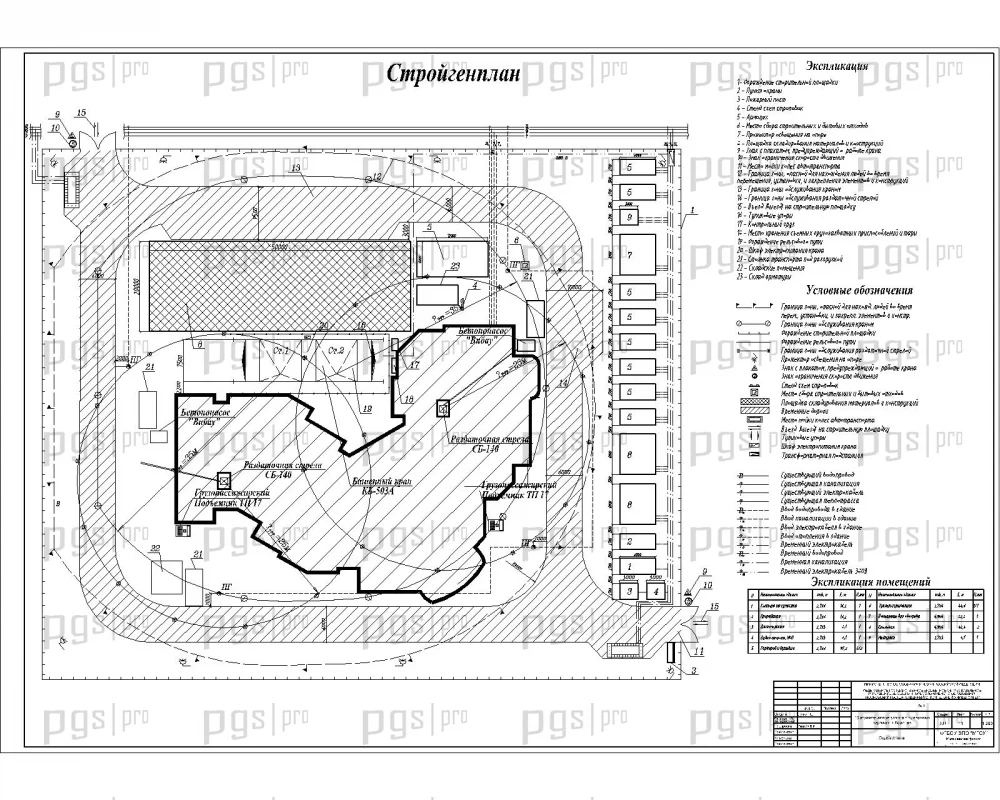

Технология, организация и экономика строительства включает определение нормативной продолжительности строительства, основы технологии и организации производства работ, выбор крана, определение номенклатуры, объемов, трудоемкости, машиноемкости и нормативной продолжительности строительства, ведомость объемов работ, ведомость потребности в основных материалах, конструкциях и полуфабрикатах, ведомость трудоемкости и машиноемкости работ, строительный генеральный план объекта, расчет площади временных зданий, расчет площади складов, расчет временного водоснабжения, расчет диаметра водопроводной трубы, временное электроснабжение строительной площадки, временные дороги, технико-экономические показатели по проекту.

Раздел охрана труда включает анализ потенциальных опасностей и производственных вредностей, производственное освещение, инженерные решения, расчет прожекторного освещения стройплощадки на освещенность 10 люкс, расчет защитного заземления трансформатора ручных вибраторов. Раздел пожарная безопасность включает пожароопасные работы, тушение пожаров, ограждение территорий строительства. Раздел природоохранные мероприятия содержит характеристику существующих воздействий, основные виды воздействий при реализации проекта и предлагаемые природоохранные мероприятия, снижающие негативные воздействия на природно-техногенную среду.

Диплом №2085 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Полная комплектация: 125 листов пояснительной записки и 13 листов графики AutoCAD — объем соответствует требованиям вузовской подготовки.
• Высотное здание сложной формы: 18-этажный монолитный дом с пентхаусами и техническими этажами — сложный объект для защиты по специальности ПГС.
• Современная конструктивная схема: монолитный железобетонный каркас с несущими стенами и безбалочными перекрытиями — передовой подход к проектированию.
• Разнообразие конструкций: плитный фундамент толщиной 1800 мм, монолитные стены, перекрытия, лестничные конструкции, блоки ячеистого бетона с кирпичной облицовкой.
• Комбинированное назначение: жилые этажи, пентхаусы, подземный гараж, технические помещения — универсальный объект для защиты.

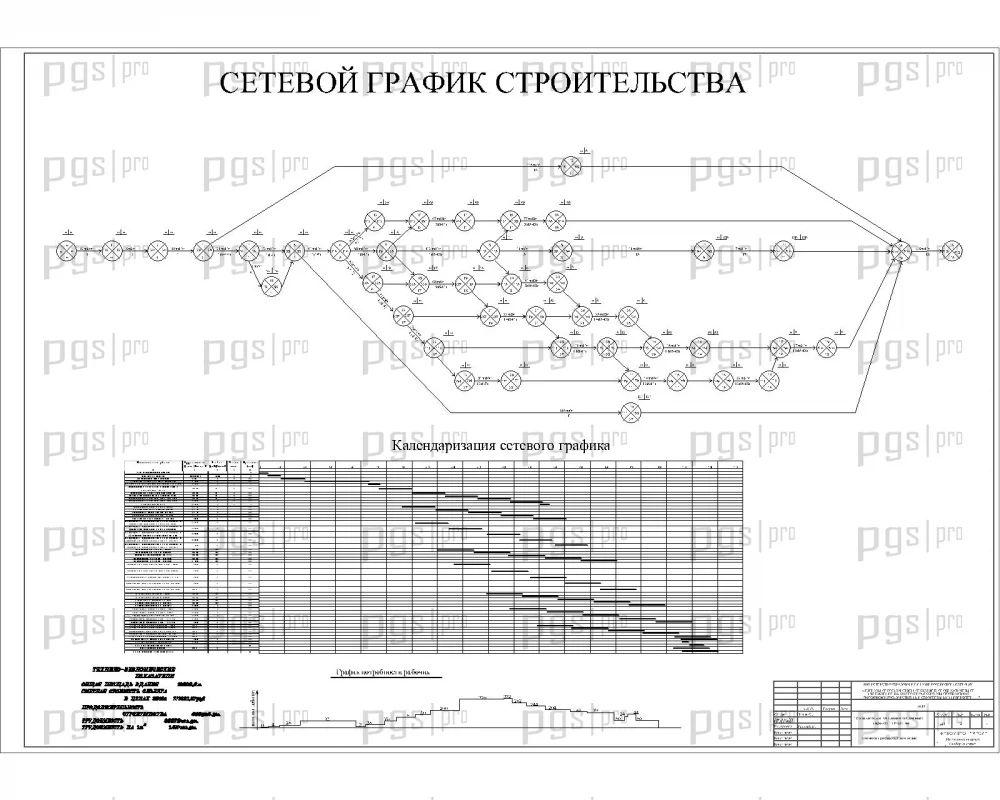

• Практическая направленность: технологическая карта, сетевой график, строительный генплан, технико-экономические показатели.
• Расчет в SCAD: современное программное обеспечение для расчета конструкций.
• Региональная привязка: проект выполнен для г. Королёва с учетом местных климатических условий.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда, пожарной безопасности и охране окружающей среды.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №2085 по доступной цене — 4 000 рублей.
