Дипломный проект №2086 «90 квартирный жилой дом в г. Курган» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории жилых зданий и предназначен для постоянного проживания семей в условиях городской застройки. Проект выполнен с учетом климатических условий 1-й климатической зоны г. Курган и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела. В состав проекта входят 10 листов чертежей в формате AutoCAD (DWG) и 102 листа пояснительной записки в MS Word.

Проектируемый объект — пятиэтажный многоквартирный жилой дом на 90 квартир, расположенный в г. Курган. Данный шаблон проекта разработан с учетом современных требований к энергоэффективности, функциональности и эстетике городской малоэтажной застройки. Здание выполнено из трех блок-секций и предназначено для комфортного проживания семей различного состава. Данный ПГС дипломный проект подходит студентам строительных специальностей, преподавателям и специалистам по проектированию жилых зданий средней этажности. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №2086 предлагает оптимальное соотношение цены и качества.

В состав здания будут входить 90 квартир, включая однокомнатные, двухкомнатные и трехкомнатные квартиры с лоджиями или балконами. Каждая квартира включает в себя общую комнату, спальню, кухню, коридор, ванную комнату и санузел. Все жилые комнаты освещены естественным светом в соответствии с требованиями СНиП 2.08.01-89, комнаты в квартирах имеют отдельные входы, высота помещений — 2,5 м. Кухня оборудована естественной вентиляцией, мойкой, электроплитой. Стены возле кухонного оборудования облицованы глазурованной плиткой, остальные — моющимися обоями. Пол в квартирах — деревянный.

Ванна и туалет выполнены в железобетонной санитарной кабине. Наружная дверь в подъезд — двойная, с утепленными входными дверьми. Лестничная клетка спроектирована как внутренняя для повседневной эксплуатации, из сборных железобетонных элементов. Лестницы из отдельных бетонных наборных ступеней. Площадка двухмаршевых с опиранием на лестничные площадки, уклон лестниц — 1:2. С лестничной клетки имеется выход на кровлю и чердак по металлической лестнице, оборудованной огнестойкой дверью.

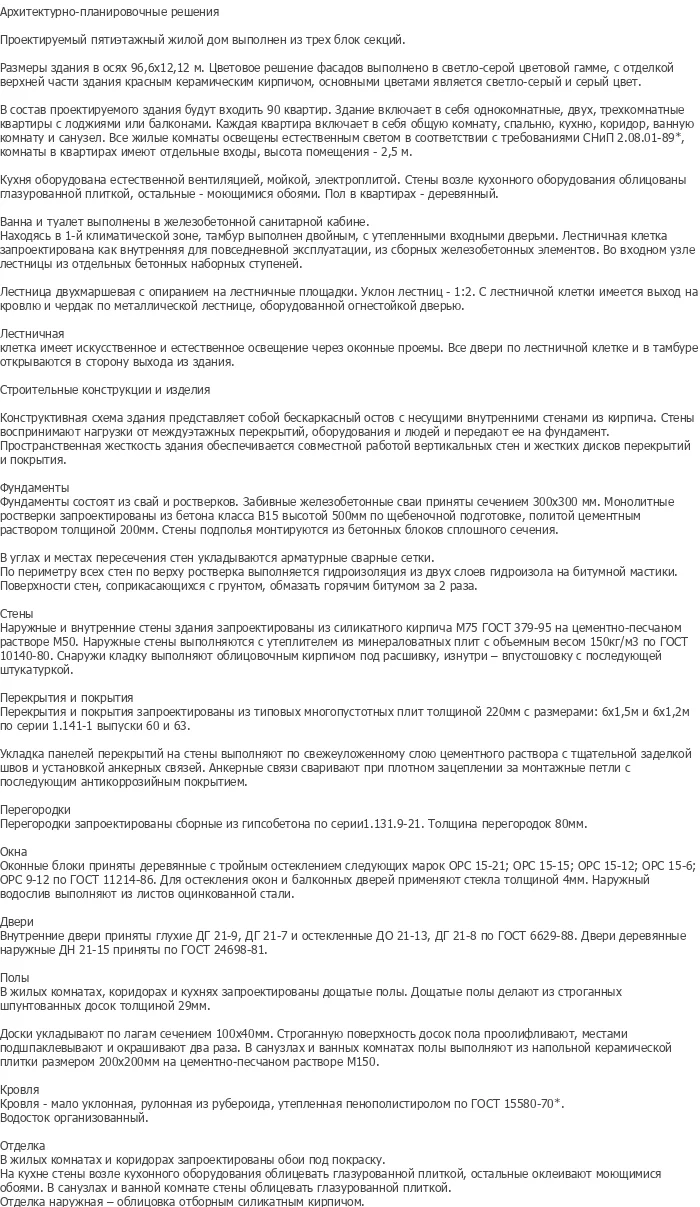

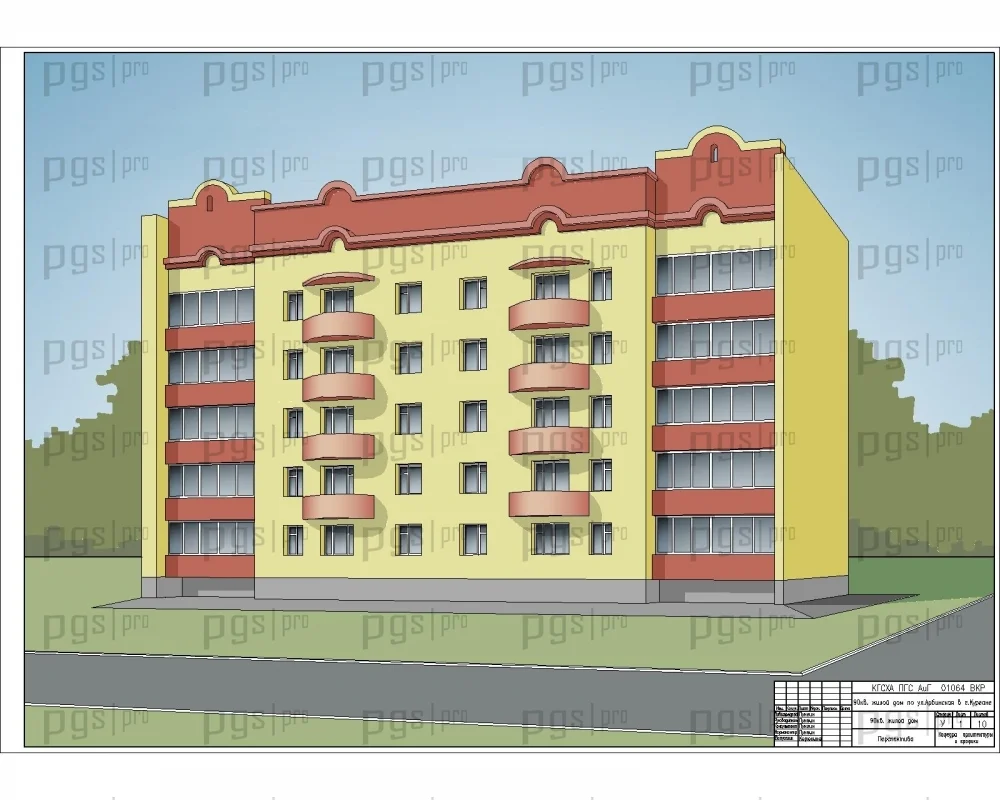

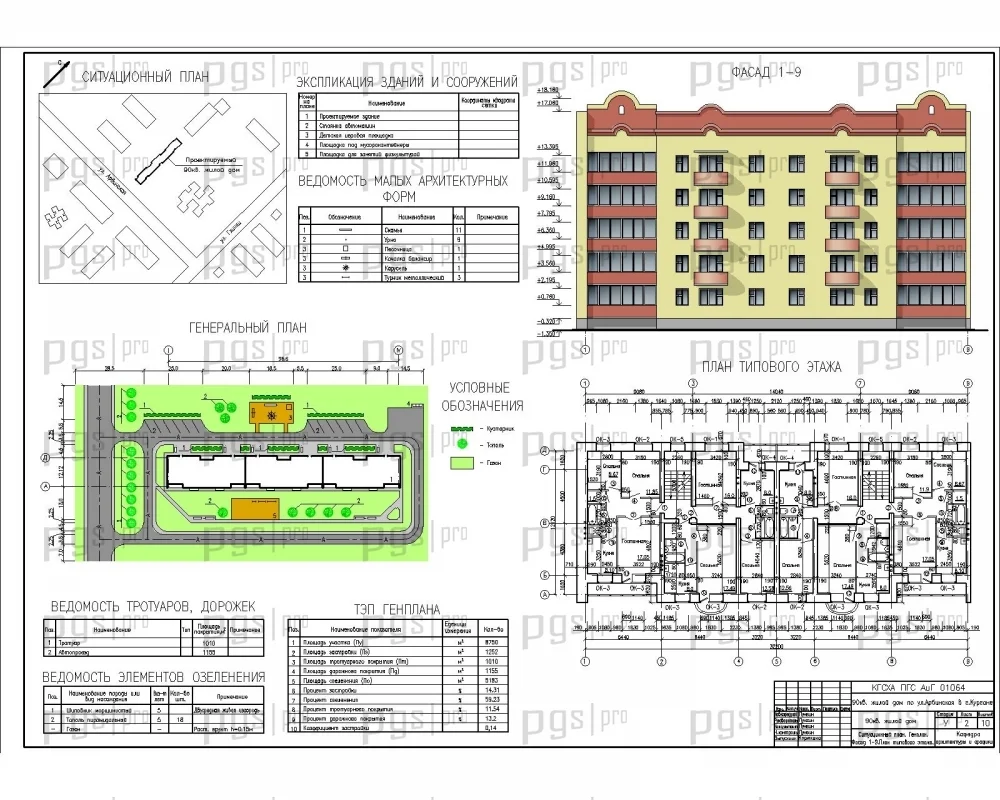

Проектируемый пятиэтажный жилой дом выполнен из трех блок-секций, что обеспечивает компактность и рациональность планировочных решений. Размеры здания в осях составляют 96,6 × 12,12 м. Цветовое решение фасадов выполнено в светло-серой цветовой гамме, с отделкой верхней части здания красным керамическим кирпичом, основными цветами являются светло-серый и серый цвет.

Функциональная структура здания включает 90 квартир различной площади: однокомнатные, двухкомнатные и трехкомнатные квартиры с лоджиями или балконами. Каждая квартира имеет четкое зонирование на жилые и вспомогательные помещения. Высота жилых помещений составляет 2,5 м, что соответствует нормативным требованиям. Кухни оборудованы естественной вентиляцией и электроплитами. Ванные комнаты и санузлы выполнены в сборных железобетонных санитарных кабинах.

Лестничная клетка имеет искусственное и естественное освещение через оконные проемы. Все двери по лестничной клетке и в тамбуре открываются в сторону выхода из здания. Вход в здание оформлен двойными утепленными дверьми. Наружная отделка фасадов выполнена облицовочным силикатным кирпичом. Внутренняя отделка жилых комнат и коридоров — обои под покраску, в кухне — моющиеся обои и глазурованная плитка, в санузлах — глазурованная плитка.

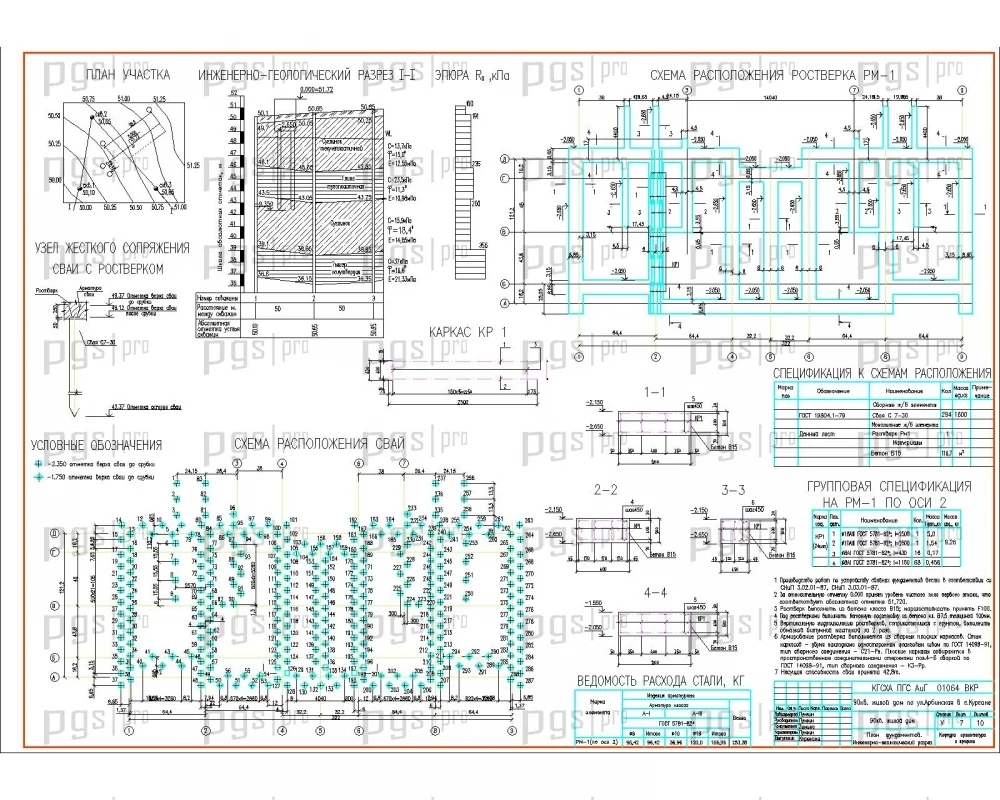

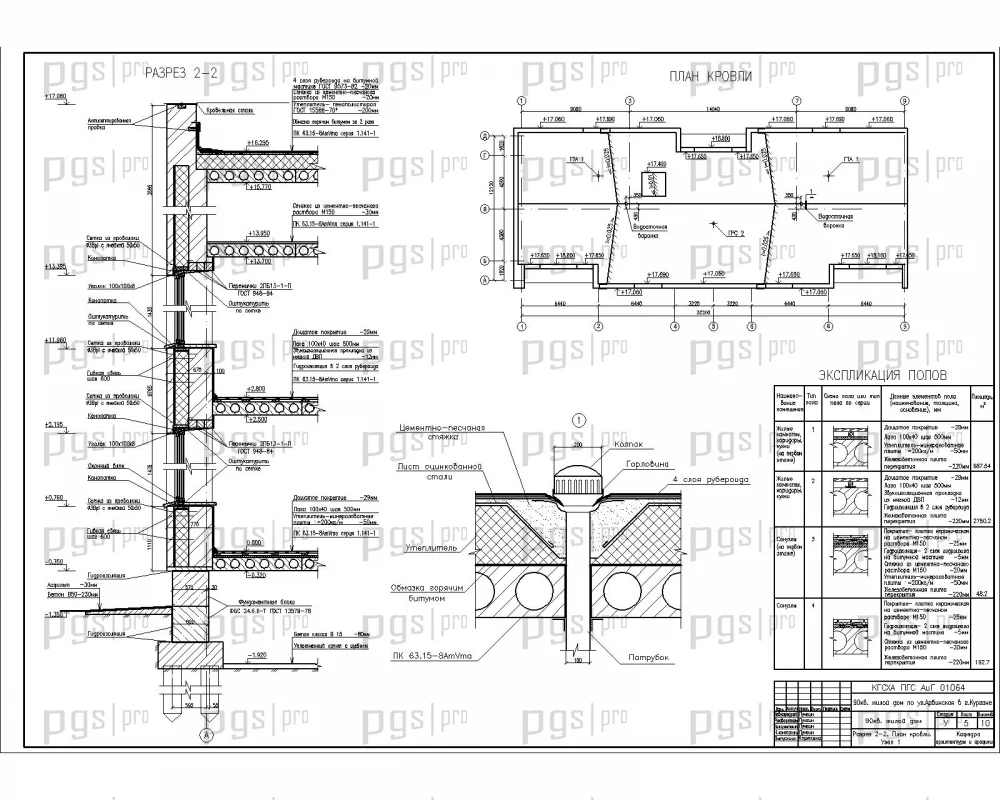

Конструктивная схема здания представляет собой бескаркасный остов с несущими внутренними стенами из кирпича. Стены воспринимают нагрузки от межэтажных перекрытий, оборудования и людей и передают их на фундамент. Пространственная жесткость здания обеспечивается совместной работой вертикальных стен и жестких дисков перекрытий и покрытия. Фундаменты состоят из забивных железобетонных свай сечением 300×300 мм и монолитных ростверков из бетона класса B15 высотой 500 мм по щебеночной подготовке, политой цементным раствором толщиной 200 мм.

Стены подполья монтируются из бетонных блоков сплошного сечения. В вязях и местах пересечения стен укладываются арматурные сетки. По периметру всех стен по верху ростверка выполняется гидроизоляция из двух слоев гидроизола на битумной мастике. Поверхности стен, соприкасающихся с грунтом, обмазаны горячим битумом за 2 раза. Наружные и внутренние стены запроектированы из силикатного кирпича М75 ГОСТ 379-95 на цементно-песчаном растворе М50. Наружные стены выполняются с утеплителем из минераловатных плит с объемным весом 150 кг/м³ по ГОСТ 10140-80. Снаружи кладку выполняют облицовочным кирпичом под расшивку, изнутри — впустошовку с последующей штукатуркой.

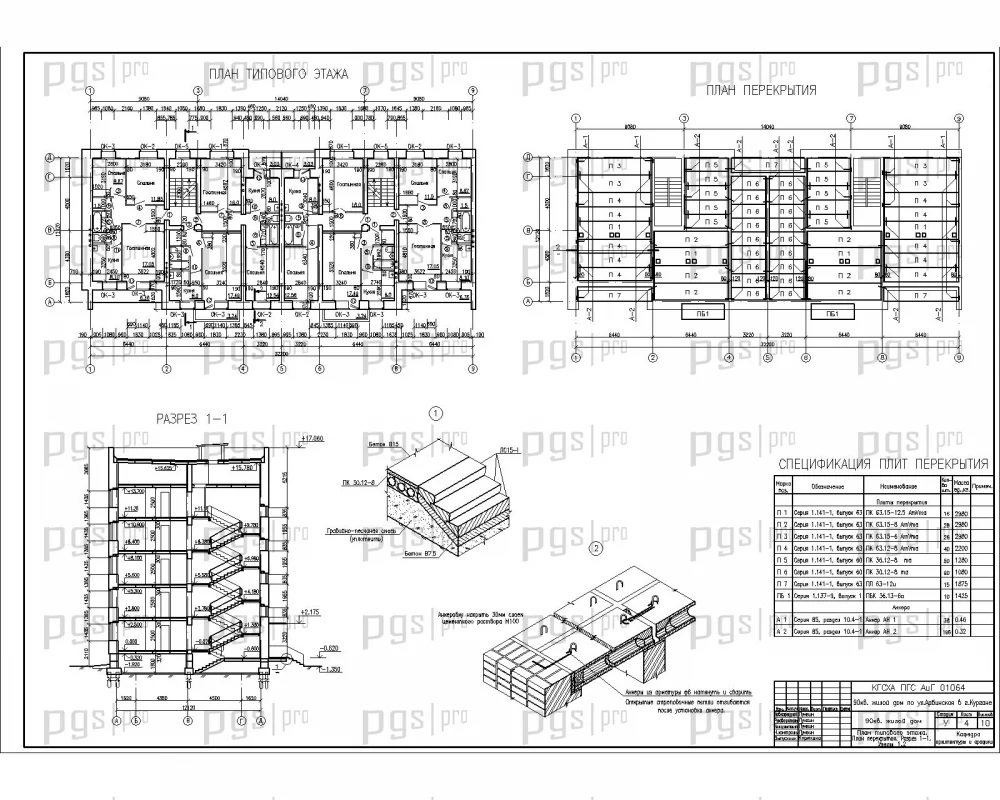

Перекрытия и покрытия запроектированы из типовых многопустотных плит толщиной 220 мм с размерами 6×1,5 м и 6×1,2 м по серии 1.141-1 выпуски 60 и 63. Укладка панелей перекрытий на стены выполняют по свежеположенному слою цементного раствора с тщательной заделкой швов и установкой анкерных связей. Анкерные связи сваривают при плотном зацеплении за монтажные петли с последующим антикоррозийным покрытием. Перегородки запроектированы сборные из гипсобетона по серии 1.131.9-21, толщина перегородок 80 мм.

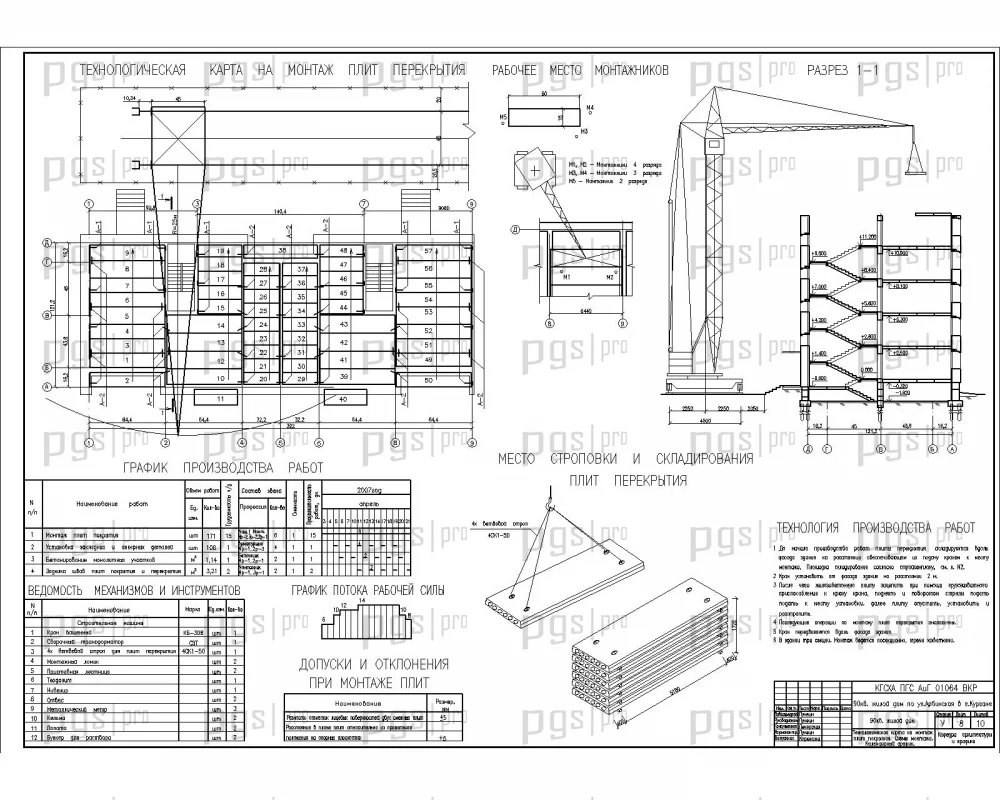

Раздел по технологии строительного производства включает область применения технологической карты, условия строительства, номенклатуру и методы производства работ. Технологическая карта разработана на монтаж плит перекрытия и охватывает технологию работ, организацию работ, расчет приведенных технико-экономических показателей, требуемые материально-технические ресурсы, потребность в машинах и механизмах, инструментах и инвентаре, контроль качества работ и технику безопасности при монтажных работах.

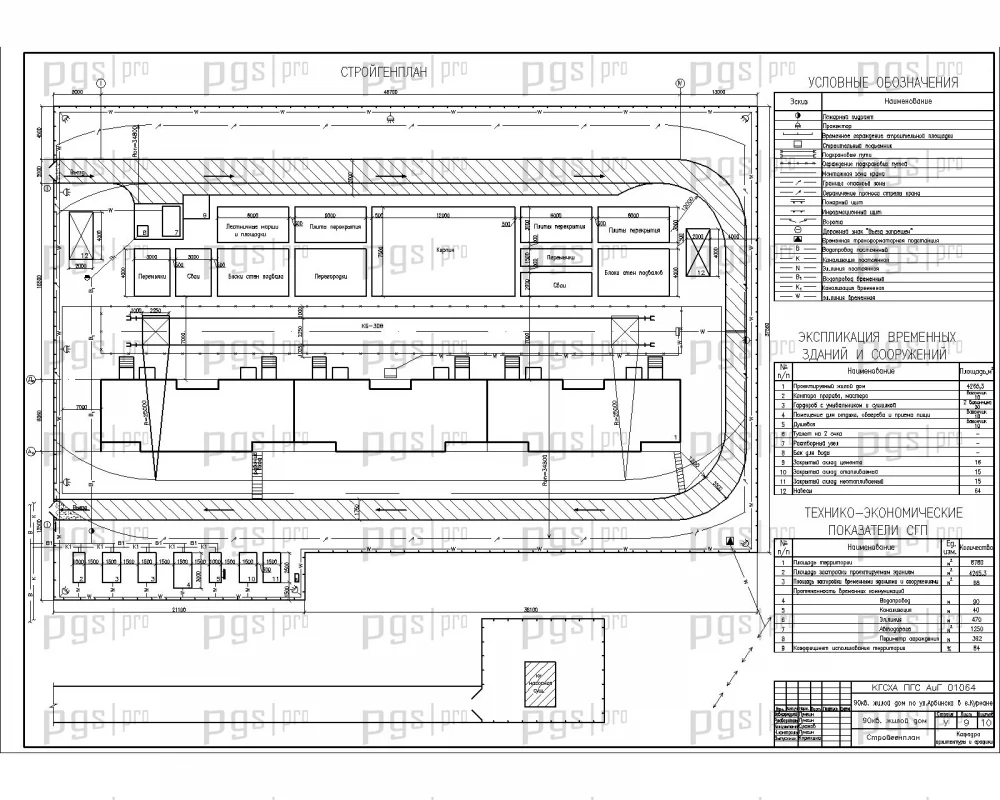

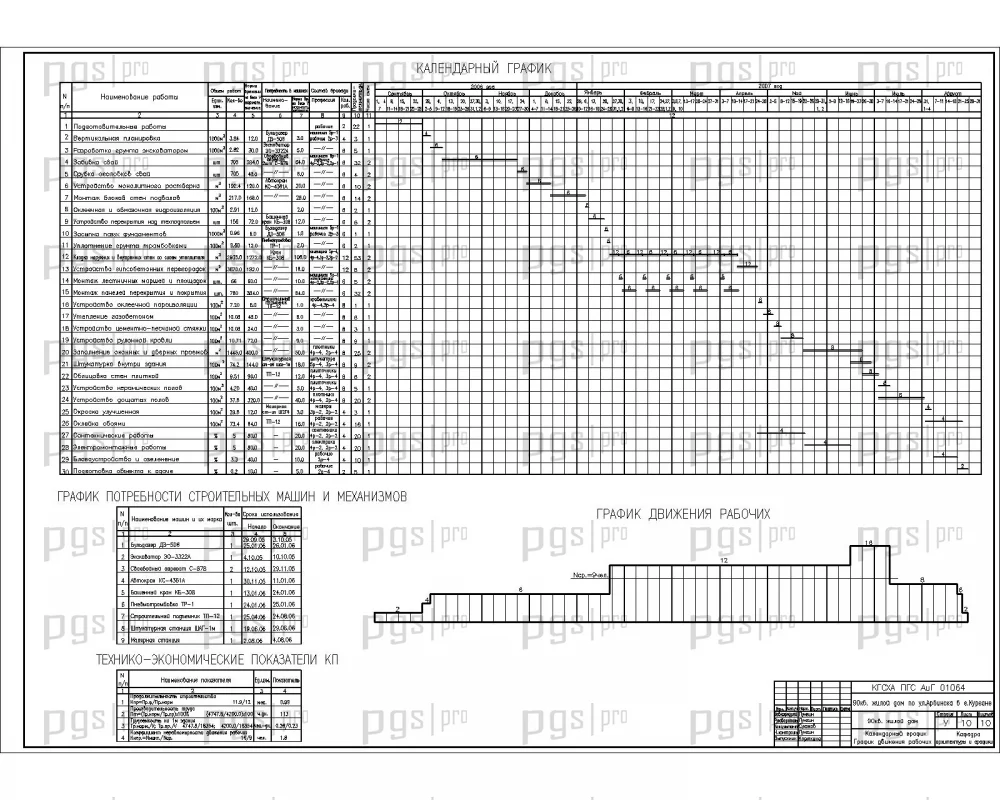

Раздел по организации строительного производства содержит краткую характеристику объекта, определение продолжительности строительства, выбор методов производства основных работ, ведомость объемов работ, выбор монтажного крана и расчет радиуса опасной зоны с экономической оценкой рациональности выбора, выбор самоходного крана на нулевой цикл, определение трудозатрат по видам работ и строительных машин, ведомость потребности основных материалов, принципы построения календарного графика, расчет потребности во временных административно-бытовых помещениях, площадей складов, строительной площадки в электроэнергии и воде, проектирование стройгенплана.

Экономический раздел включает локальные сметные расчеты по общестроительным работам, сантехническим работам, электромонтажным работам, слаботочным устройствам, пожарной сигнализации, инженерному оборудованию, сводный сметный расчет и объектную смету. Раздел безопасности жизнедеятельности охватывает расчет молниезащиты жилого дома, безопасность в чрезвычайных ситуациях и экологичность проекта.

Диплом №2086 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Полная комплектация: 102 листа пояснительной записки и 10 листов графики AutoCAD — объем соответствует требованиям вузовской подготовки.
• Классическая архитектурная форма: пятиэтажный жилой дом из трех блок-секций — универсальный объект для защиты.
• Разнообразие конструкций: свайные фундаменты с ростверками, кирпичные стены с утеплением, сборные железобетонные перекрытия, рулонная кровля.
• Практическая направленность: технологическая карта на монтаж плит перекрытия, календарный график, строительный генплан, технико-экономические показатели.

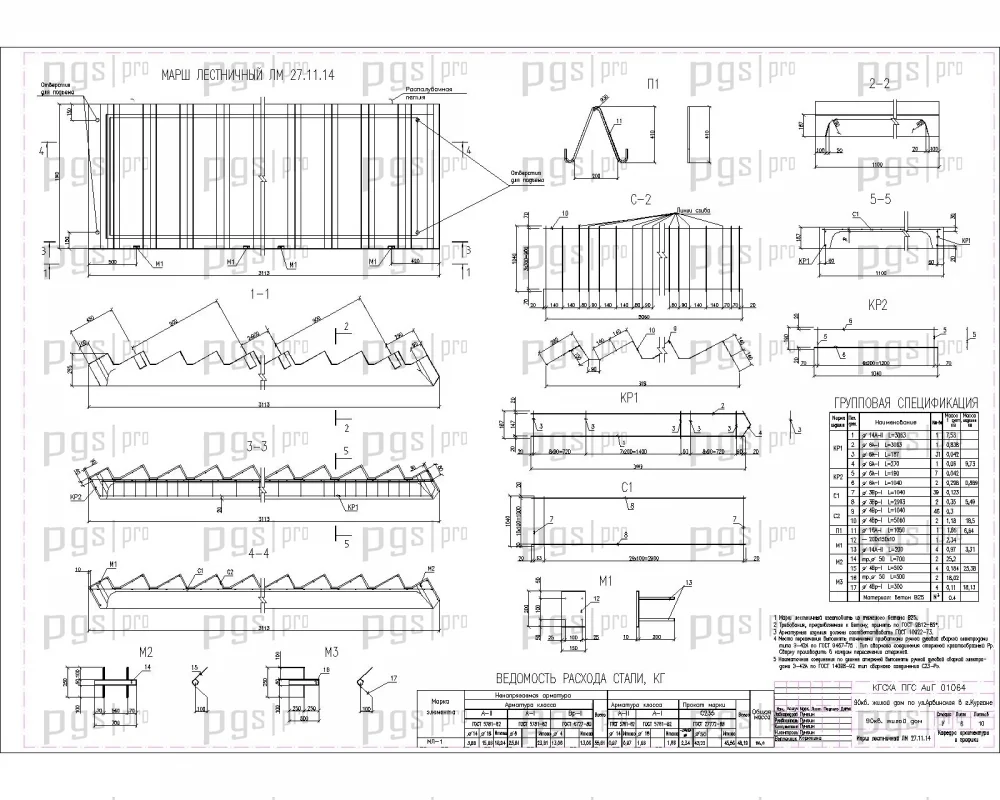

• Расчетная часть: расчет сборного железобетонного лестничного марша, проектирование и расчет свайного фундамента, определение осадки фундамента.
• Ручной расчет: соответствует требованиям вузовской подготовки по специальности ПГС.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по безопасности жизнедеятельности и экологичности проекта.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №2086 по доступной цене — 4 500 рублей.
