Дипломный проект №2089 «Многоэтажное малосемейное общежитие в г. Абакан» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории жилых зданий и предназначен для временного проживания студентов, молодых специалистов и работников в условиях городской застройки. Проект выполнен с учетом сейсмичности 7 баллов по шкале MSK-64 и климатических условий г. Абакан, может быть адаптирован под любой регион России путем пересчета теплотехнического раздела. В состав проекта входят 11 листов чертежей в формате AutoCAD (DWG) и 112 листов пояснительной записки в MS Word.

Проектируемый объект — двенадцатиэтажное малосемейное общежитие с цокольным этажом, расположенное в г. Абакан. Данный шаблон проекта разработан с учетом современных требований к энергоэффективности, функциональности и безопасности многоэтажной застройки в сейсмически активных районах. Общежитие индивидуальное, со встроено-пристроенными помещениями к нему квартирного типа (комната, кухня, ванная комната, санузел). Данный ПГС дипломный проект подходит студентам строительных специальностей, преподавателям и специалистам по проектированию жилых зданий повышенной этажности. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №2089 предлагает оптимальное соотношение цены и качества.

Набор квартир включает 1 и 2-х комнатные. Обеспечен встроено-пристроенными помещениями для обслуживания проживающих. На цокольном этаже расположен спортзал, на первом — продуктовый магазин и кафе. Со второго по двенадцатый этаж располагаются жилые помещения, на каждом этаже четыре 1-комнатных и четыре 2-х комнатных квартиры. В здании предусмотрены два центральных входа и один пожарный выход с цоколя, а на первом этаже отдельный вход в общежитие и вход в магазин с кафе с другой стороны здания.

Так как проектируемое здание расположено в зоне с сейсмичностью 7 баллов, при его проектировании и возведении предусматривается ряд антисейсмических мероприятий согласно СНиП II-7-81. В сопряжениях стен в кладку укладываются арматурные сетки сечением продольной арматуры общей площадью не менее 1 см², длиной 1,5 м и через 700 мм по высоте. Окна выполнены из ПВХ, двери — из древесины хвойных пород II сорта.

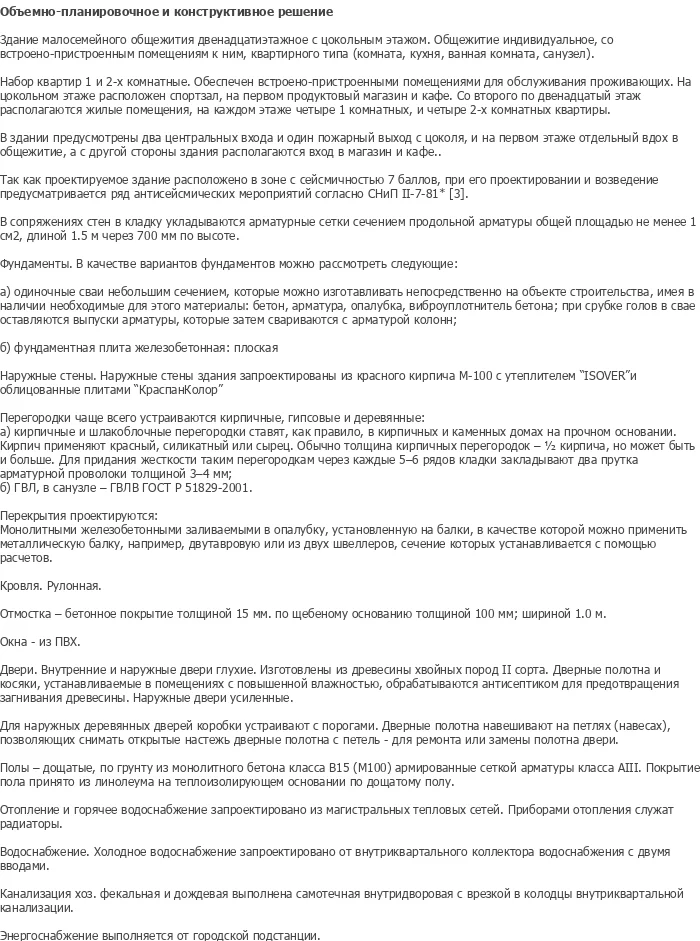

Здание общежития имеет компактную прямоугольную форму в плане с четким функциональным зонированием помещений. На цокольном этаже размещен спортзал, обеспечивающий рекреационные потребности проживающих. Первый этаж отведен под встроено-пристроенные коммерческие помещения — продуктовый магазин и кафе, что создает удобную инфраструктуру обслуживания.

Жилая часть здания сосредоточена с 2 по 12 этаж. На каждом типовом этаже запроектировано восемь квартир квартирного типа: четыре 1-комнатных и четыре 2-х комнатных. Каждая квартира включает комнату, кухню, ванную комнату и санузел, что обеспечивает автономность проживания. В здании предусмотрены два центральных входа для жильцов и один пожарный выход с цокольного этажа.

Архитектурный облик здания формируется сочетанием красного кирпича М-100 с утеплителем «ISOVER» и облицовочными плитами «КраснаКолор». Наружные стены имеют слоистую структуру с эффективным утеплением, соответствующим климатическим условиям г. Абакан. Отмостка выполнена бетонным покрытием толщиной 15 мм по щебеному основанию толщиной 100 мм, шириной 1,0 м.

Здание выполнено по каркасной схеме с кирпичным заполнением. В качестве вариантов фундаментов рассмотрены одиночные сваи небольшим сечением, которые можно изготавливать непосредственно на объекте строительства, и фундаментная монолитная железобетонная плита. При срубке голов в свае оставляются выпуски арматуры, которые затем свариваются с арматурой колонн. Расчет свайного фундамента и фундаментной плиты выполнен в программе Мономах 4.0.

Наружные стены здания запроектированы из красного кирпича М-100 с утеплителем «ISOVER» и облицованы плитами «КраснаКолор». Перегородки выполняются кирпичными, гипсовыми и деревянными. Кирпичные и шлакоблочные перегородки ставятся на прочном основании. Кирпич применяют красный, силикатный или сырцовый, обычно толщиной ½ кирпича, но может быть и больше. Для придания жесткости через каждые 5–6 рядов кладки закладывают два прутка арматурной проволоки толщиной 3–4 мм. В санузлах применяются ГВЛ и ГВЛВ ГОСТ Р 51829-2001.

Перекрытия проектируются монолитными железобетонными, заливаемыми в опалубку на балки, в качестве которых можно применять металлическую балку, например, двутавровую или из двух швеллеров, сечение которых устанавливается с помощью расчетов. Полы — дощатые, по грунту из монолитного бетона класса B15 (М100) армированные сеткой арматуры класса AIII. Покрытие пола принято из линолеума на теплоизолирующем основании по дощатому полу. Кровля — рулонная.

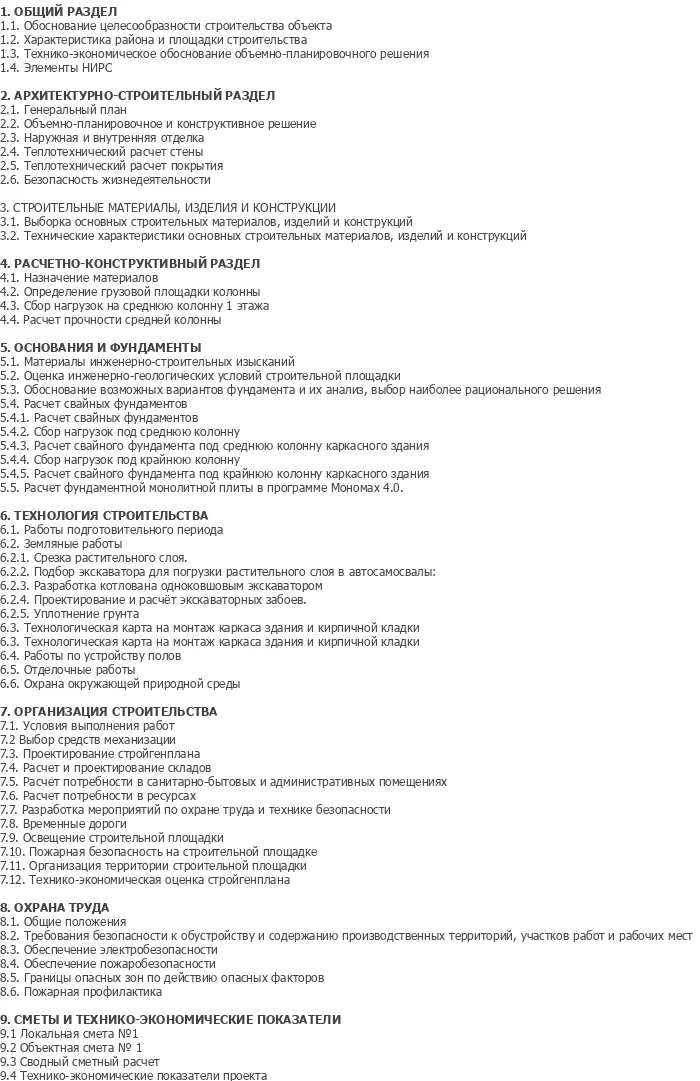

Раздел по технологии строительного производства включает работы подготовительного периода, земляные работы со срезкой растительного слоя, подбором экскаватора, разработкой котлована одноковшовым экскаватором, проектированием и расчетом экскаваторных забоев, уплотнением грунта. Технологическая карта охватывает монтаж каркаса здания и кирпичной кладки, работы по устройству полов, отделочные работы и мероприятия по охране окружающей природной среды.

Раздел по организации строительства содержит условия выполнения работ, выбор средств механизации, проектирование стройгенплана, расчет и проектирование складов, расчет потребности в санитарно-бытовых и административных помещениях, расчет потребности в ресурсах, разработку мероприятий по охране труда и технике безопасности, временные дороги, освещение строительной площадки, пожарную безопасность, организацию территории стройплощадки и технико-экономическую оценку стройгенплана.

Сметный раздел включает локальную смету №1, объектную смету №1, сводный сметный расчет и технико-экономические показатели проекта. Инженерное обеспечение здания включает отопление и горячее водоснабжение от магистральных тепловых сетей с радиаторами, холодное водоснабжение от внутриквартального коллекктора, фекальную и дождевую канализацию, энергоснабжение от городской подстанции.

Диплом №2089 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Полная комплектация: 112 листов пояснительной записки и 11 листов графики AutoCAD — объем соответствует требованиям вузовской подготовки.
• Сложная архитектурная форма: 12-этажное здание общежития с встроено-пристроенными помещениями — универсальный объект для защиты.
• Разнообразие конструкций: свайные фундаменты, монолитная плита, кирпичные стены с утеплением, монолитные железобетонные перекрытия, рулонная кровля.
• Практическая направленность: технологическая карта, календарный график, строительный генплан, технико-экономические показатели.
• Расчетная часть: расчет прочности средней колонны, расчет свайных фундаментов, расчет фундаментной плиты в программе Мономах 4.0.
• Антисейсмические мероприятия: проектирование с учетом сейсмичности 7 баллов согласно СНиП II-7-81.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда и окружающей среды.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №2089 по доступной цене — 4 500 рублей.
