Дипломный проект №2090 «10-ти этажный 81 квартирный жилой дом в г. Москва» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории многоквартирных жилых зданий повышенной этажности и предназначен для постоянного проживания семей в условиях городской застройки. Проект выполнен с учетом климатических условий г. Москва и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела. В состав проекта входят 13 листов чертежей в формате AutoCAD (DWG) и 184 листа пояснительной записки в MS Word.

Проектируемый объект — десятиэтажный многоквартирный жилой дом на 81 квартиру, расположенный в г. Москва. Данный шаблон проекта разработан с учетом современных требований к энергоэффективности, функциональности и эстетике городской многоэтажной застройки. Здание состоит из трех в плане секций и примыкает к существующему 9-ти этажному жилому дому, что обусловливает особенности архитектурно-композиционного решения и инженерных коммуникаций. Данный ПГС дипломный проект подходит студентам строительных специальностей, преподавателям и специалистам по проектированию жилых зданий повышенной этажности. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №2090 предлагает оптимальное соотношение цены и качества.

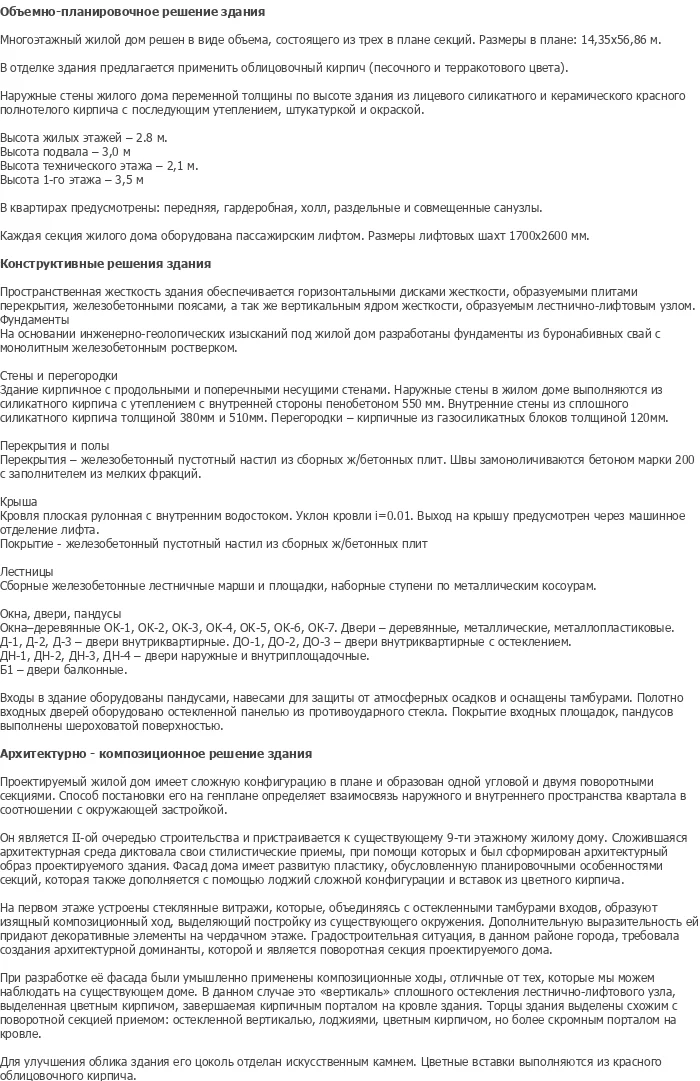

Наружные стены жилого дома переменной толщины по высоте здания выполнены из лицевого силикатного и керамического красного полнотелого кирпича с последующим утеплением, штукатуркой и окраской. В отделке здания предлагается применить облицовочный кирпич песочного и терракотового цвета. Высота жилых этажей составляет 2,8 м, подвала — 3,0 м, технического этажа — 2,1 м, первого этажа — 3,5 м. В квартирах предусмотрены передняя, гардеробная, холл, раздельные и совмещенные санузлы. Каждая секция жилого дома оборудована пассажирским лифтом, размеры лифтовых шахт — 1700×2600 мм.

Выход на крышу предусмотрен через машинное отделение лифта. Покрытие выполнено железобетонным пустотным настилом из сборных железобетонных плит. Окна и двери деревянные, металлические, металлопластиковые. Входы в здание оборудованы пандусами, навесами для защиты от атмосферных осадков и оснащены тамбурами. Полотно входных дверей оборудовано остекленной панелью из противоударного стекла. Покрытие входных площадок и пандусов выполнено шероховатой поверхностью.

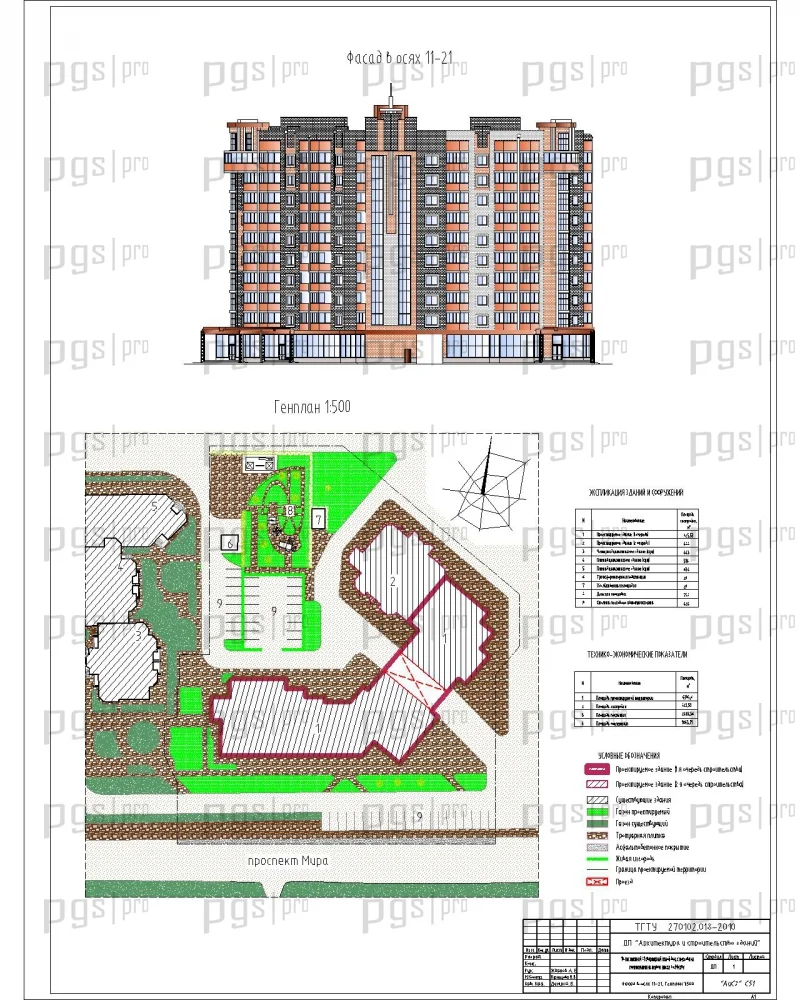

Архитектурно-жилой дом имеет сложную конфигурацию в плане и образован одной угловой и двумя поворотными секциями. Способ постановки его на генплане определяет взаимосвязь наружного и внутреннего пространства квартала в соотношении с окружающей застройкой. На первом этаже устроены стеклянные витражи, которые, объединяясь со стекленными тамбурами входов, образуют изящный композиционный ход, выделяющий постройку из существующего окружения.

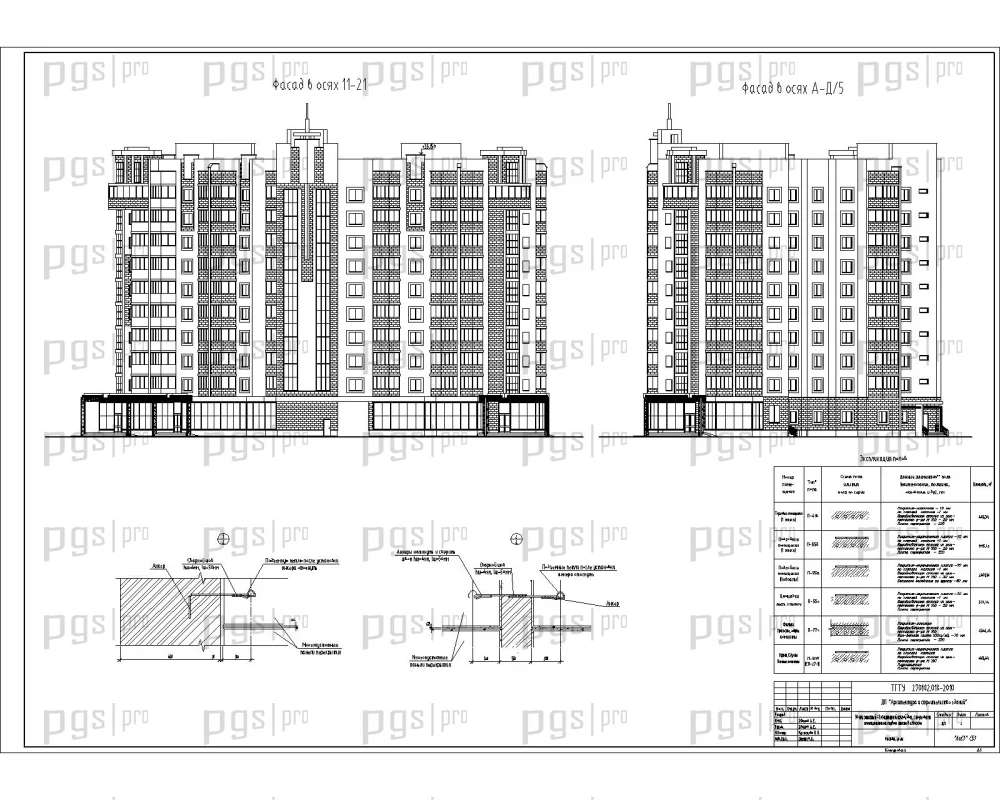

На развитке ее фасада была принята умышленно примененная композиционная ходы, отличные от тех, которые можно наблюдать на существующем доме. В данном случае это «вертикаль» сплошного остекления лестнично-лифтового узла, выделенная цветным кирпичом, завершаемая кирпичным порталом на кровле здания. Торцы здания выделены схожим с поворотной секцией приемом: остекленной вертикалью, лоджиями, цветным кирпичом, но более скромным порталом на кровле.

Дополнительную выразительность придают декоративные элементы на нарядном этаже. Для улучшения облика здания его цоколь отделан искусственным камнем. Цветные вставки выполняются из красного облицовочного кирпича. Градостроительная ситуация в данном районе города требовала создания архитектурной доминанты, которой и является поворотная секция проектируемого дома.

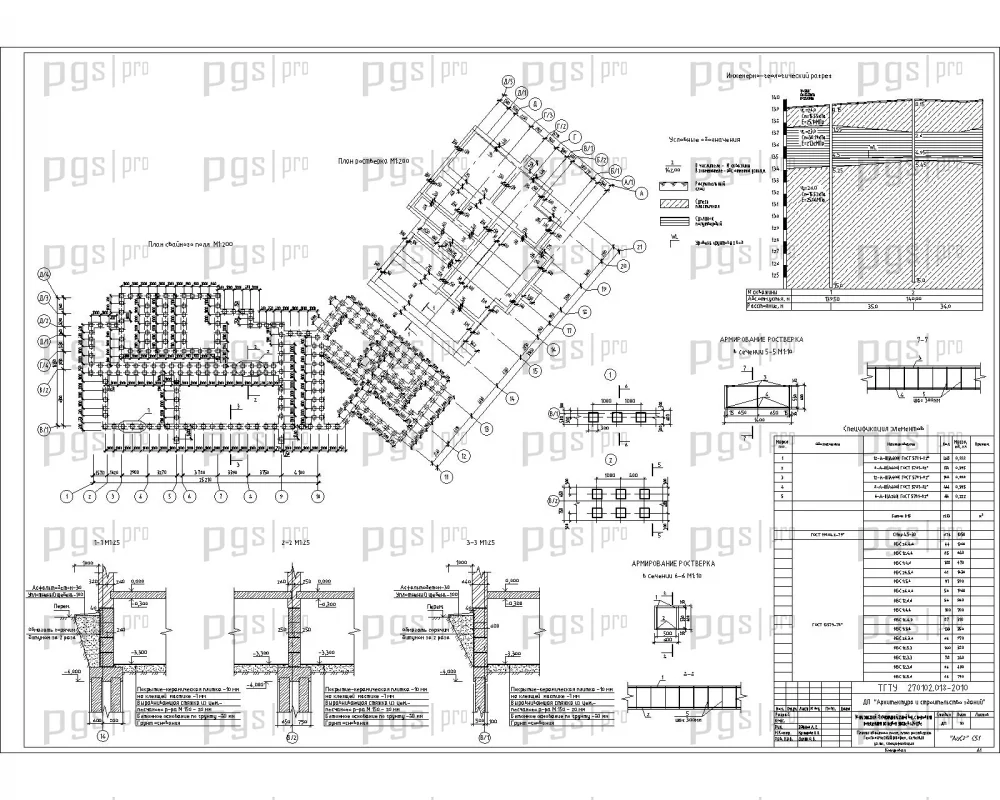

Пространственная жесткость здания обеспечивается горизонтальными дисками жесткости, образуемыми плитами перекрытий, железобетонными поясами, а также вертикальным ядром жесткости, образуемым лестнично-лифтовым узлом. На основании инженерно-геологических изысканий под жилой дом разработаны фундаменты из буронабивных свай с монолитным железобетонным ростверком.

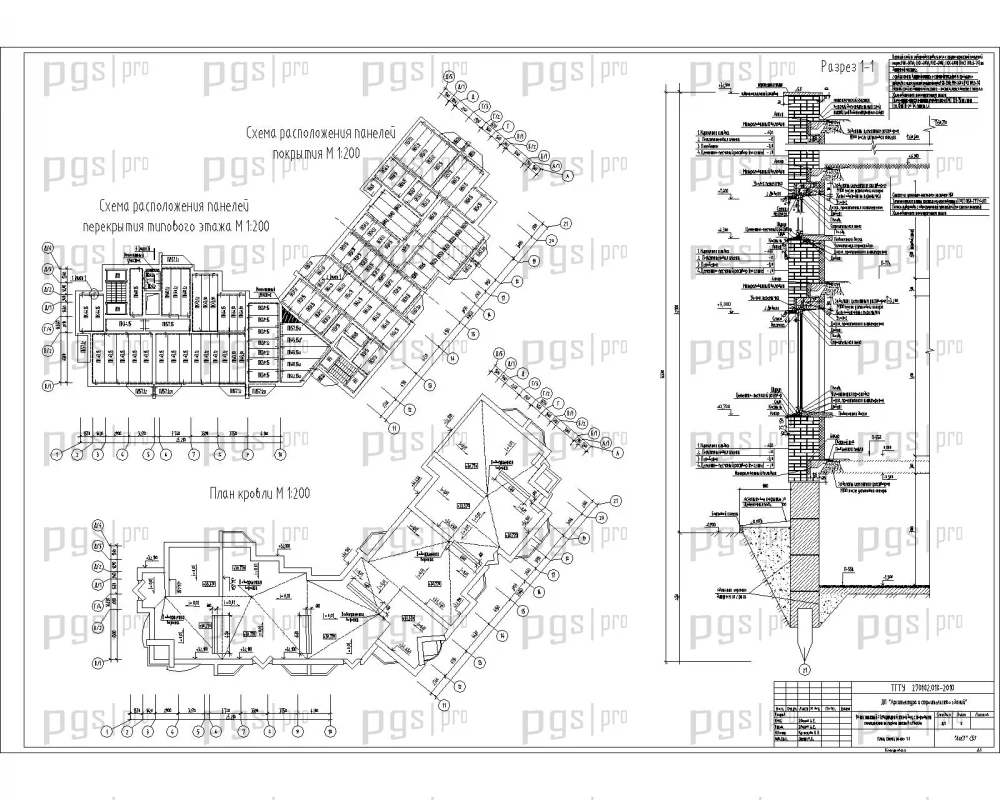

Наружные стены в жилом доме выполняются из силикатного кирпича с утеплением с внутренней стороны пенобетоном 550 мм. Внутренние стены — из сплошного силикатного кирпича толщиной 380 мм и 510 мм. Перегородки — кирпичные из газосиликатных блоков толщиной 120 мм. Перекрытия — железобетонный пустотный настил из сборных железобетонных плит. Швы замоноличиваются бетоном марки 200 с заполнителем из мелких фракций.

Лестницы — сборные железобетонные лестничные марши и площадки, наборные ступени по металлическим косоурам. Крыша плоская рулонная с внутренним водостоком, уклон кровли i=0,01. Покрытие — железобетонный пустотный настил из сборных железобетонных плит. Вентиляция и дымовые каналы выполняются из кирпича.

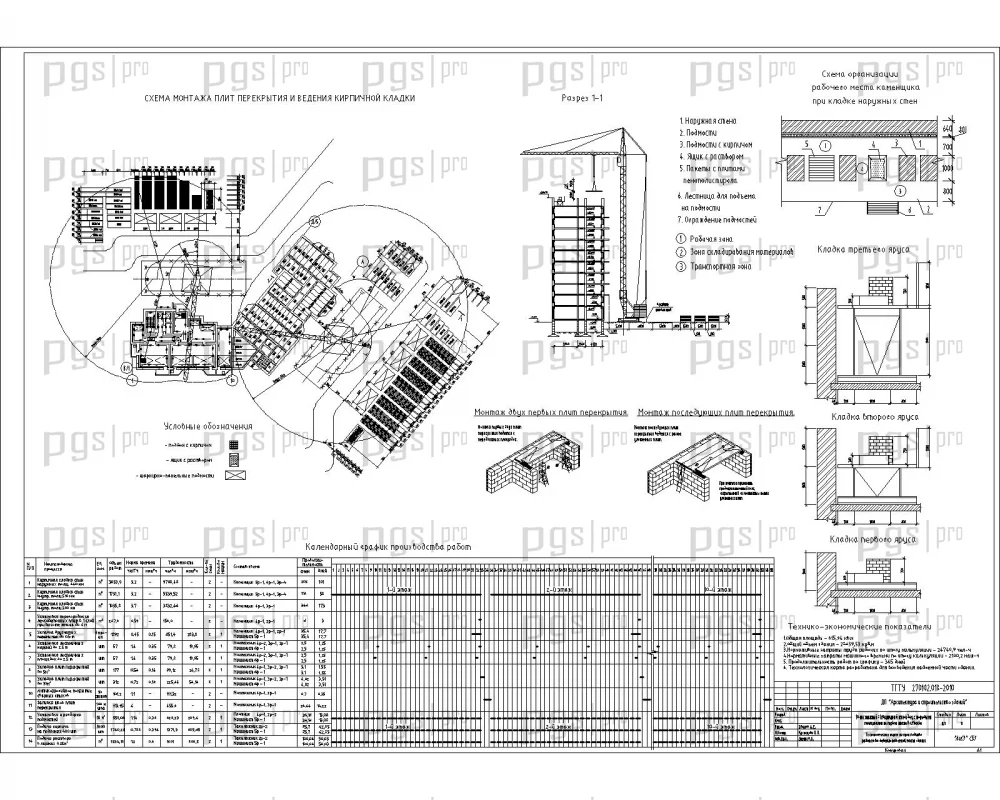

Раздел по технологии строительного производства включает определение объемов работ, расчет требуемых параметров монтажных кранов, технологическую карту на возведение надземной части жилого здания, требования к качеству и приемке работ, калькуляцию затрат труда, график производства работ, материально-технические ресурсы и технику безопасности.

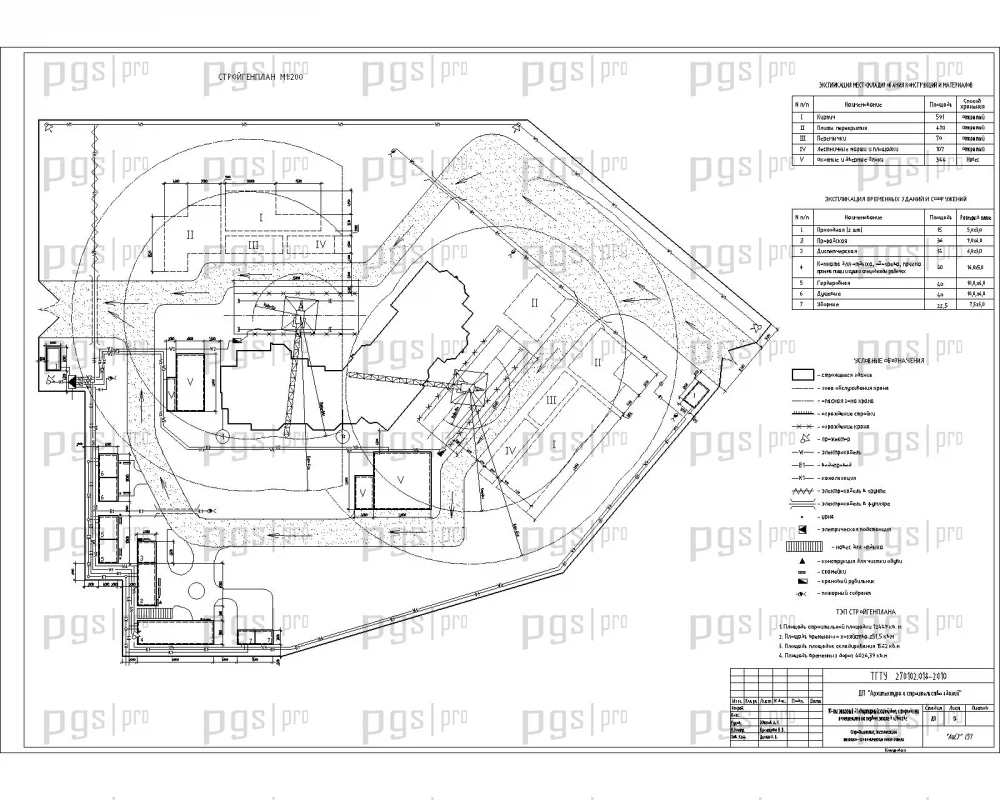

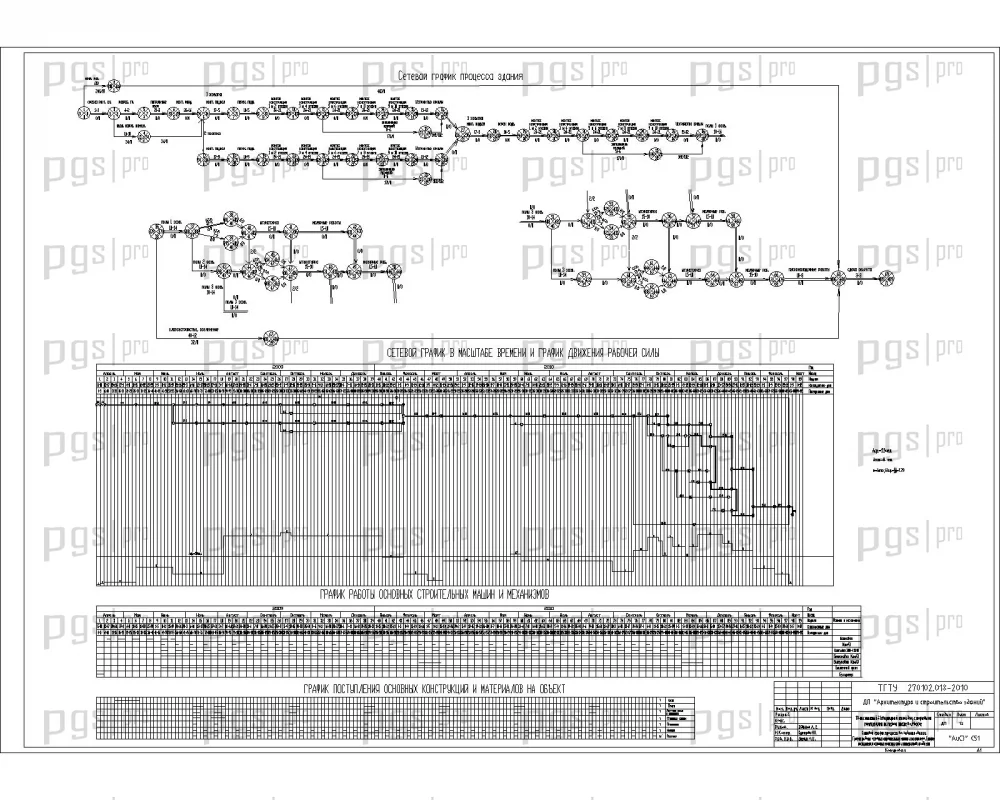

Раздел по организации строительного производства содержит выбор и описание метода производства работ, определение потребности в материально-технических ресурсах, составление и расчет сетевой модели, построение и оптимизация сетевого графика в масштабе времени, определение потребности в транспортных средствах, расчет и проектирование стройгенплана с определением технико-экономических показателей. Строительный генеральный план содержит размещение временных зданий, складов, дорог и коммуникаций.

Технико-экономические показатели проекта включают сметную стоимость объекта, сметную стоимость строительных работ, выработку на одного рабочего в день, строительный объем здания, сметную стоимость 1 м² общей площади здания, нормативную и фактическую продолжительность строительства, коэффициент использования основных фондов и себестоимость 1 м² жилой площади.

Диплом №2090 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Полная комплектация: 184 листа пояснительной записки и 13 листов графики AutoCAD — объем соответствует требованиям вузовской подготовки.
• Сложная архитектурная форма: здание из трех секций (угловая и две поворотные) с богатым фасадным решением — универсальный объект для защиты.
• Разнообразие конструкций: буронабивные сваи с ростверком, кирпичные стены с утеплением, сборные железобетонные перекрытия, плоская рулонная кровля.
• Практическая направленность: технологическая карта, сетевой график, строительный генплан, технико-экономические показатели.

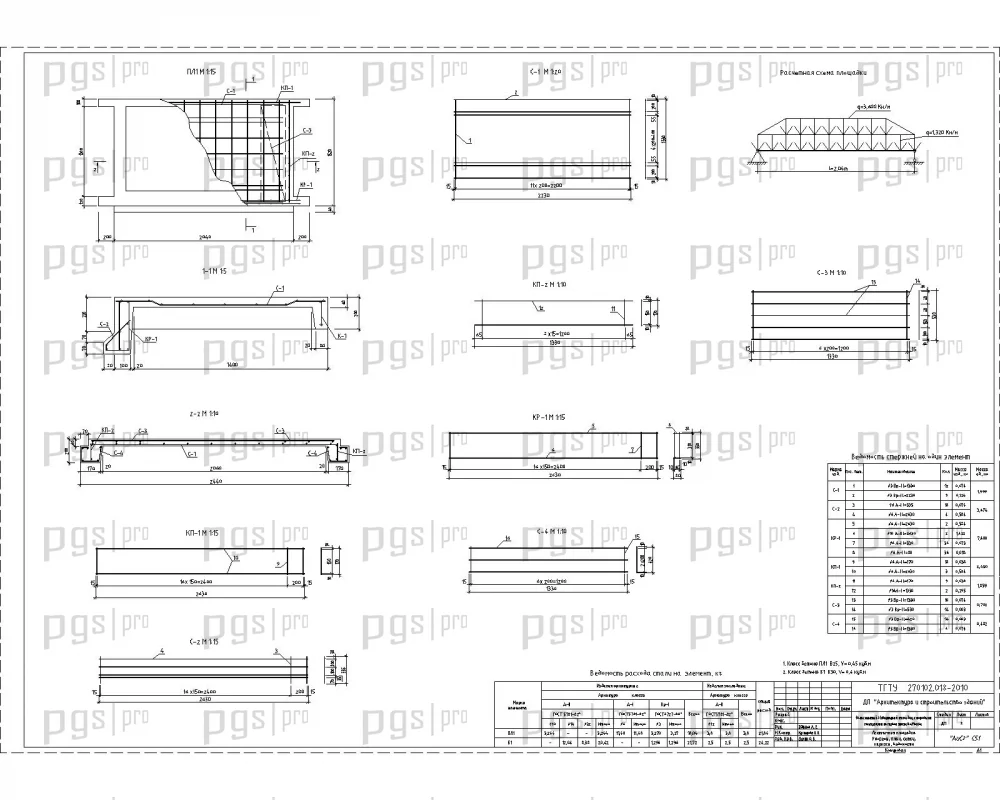

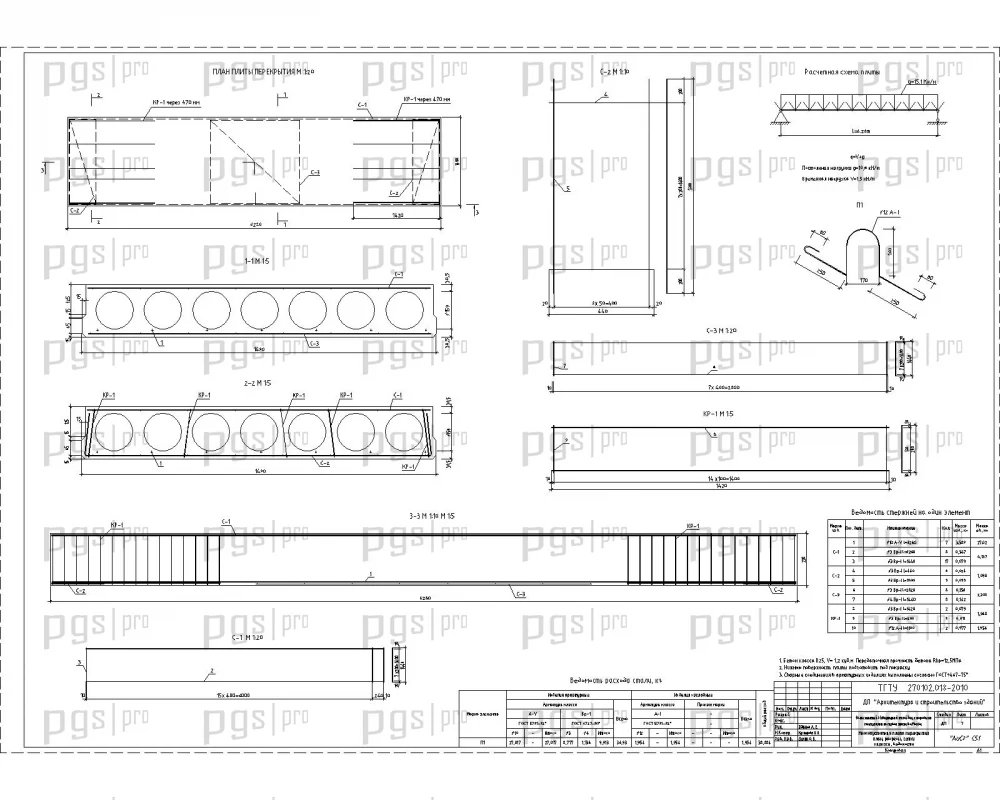

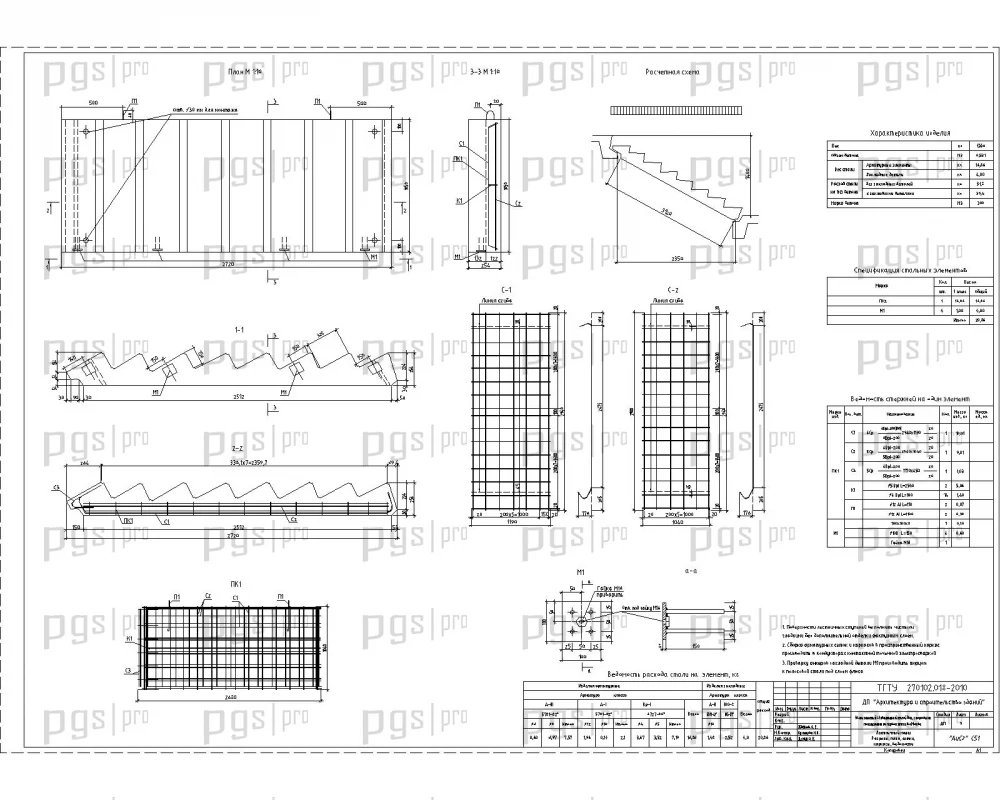

• Расчетная часть: расчет многопустотной плиты перекрытия, лестничной площадки, лестничного марша, фундамента.
• Ручной расчет: соответствует требованиям вузовской подготовки по специальности ПГС.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда и окружающей среды.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №2090 по доступной цене — 4 400 рублей.
