Дипломный проект №2091 «9-ти этажный 72-х квартирный жилой дом в г. Майкоп» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории многоэтажных жилых зданий средней этажности и предназначен для постоянного проживания семей в условиях городской застройки. Проект выполнен с учетом климатических условий г. Майкопа (IIIб климатический район, сейсмичность 8 баллов) и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела. Объем дипломной работы составляет 12 листов чертежей dwg (AutoCAD) и 75 листов пояснительной записки MS Word.

Дипломный проект №2091 «9-ти этажный 72-х квартирный жилой дом в г. Майкоп» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект расположен по ул. Школьной в квартале 231 г. Майкопа и относится к категории многоэтажных жилых зданий средней этажности. Здание предназначено для постоянного проживания семей в условиях городской застройки.

Проект выполнен с учетом климатических условий Республики Адыгея: климатический район IIIб, расчетная зимняя температура воздуха наиболее холодной пятидневки минус 21°C, вес снегового покрова 84 кгс/м², скоростной напор ветра 60 кгс/м², сейсмичность района 8 баллов. Степень огнестойкости здания — II, класс ответственности — II (γ = 0,95), класс функциональной пожарной опасности — Ф1.3. Данный ПГС дипломный проект подходит студентам строительных специальностей, преподавателям и специалистам по проектированию многоэтажных жилых зданий средней этажности. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №2091 предлагает оптимальное соотношение цены и качества.

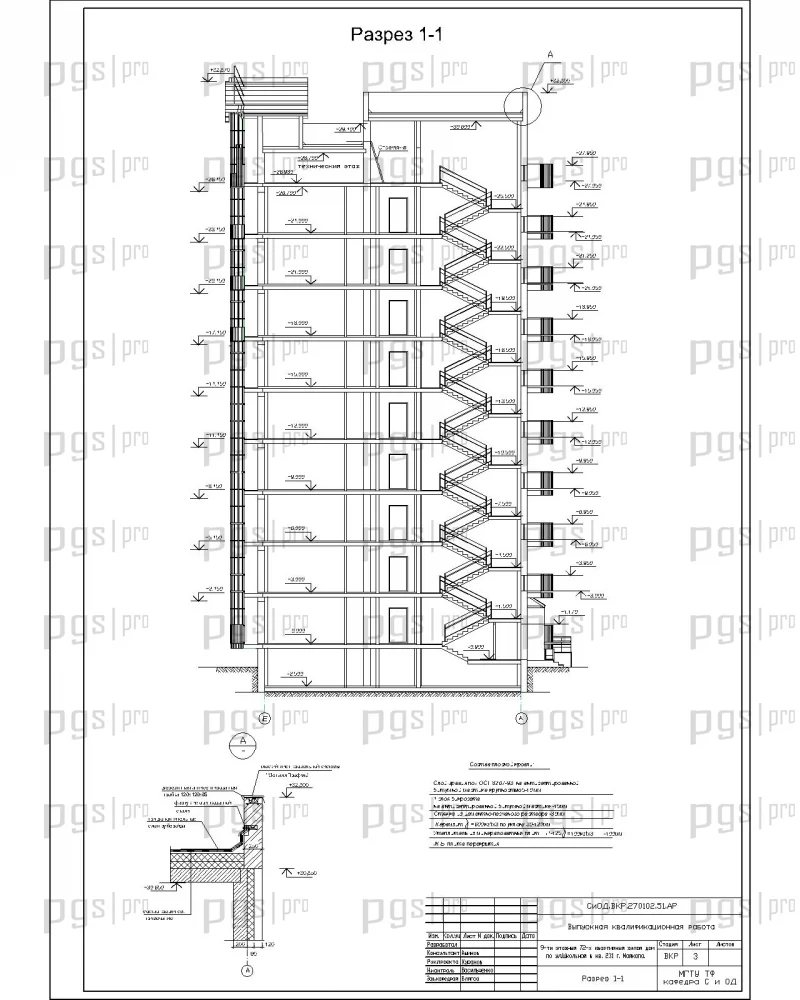

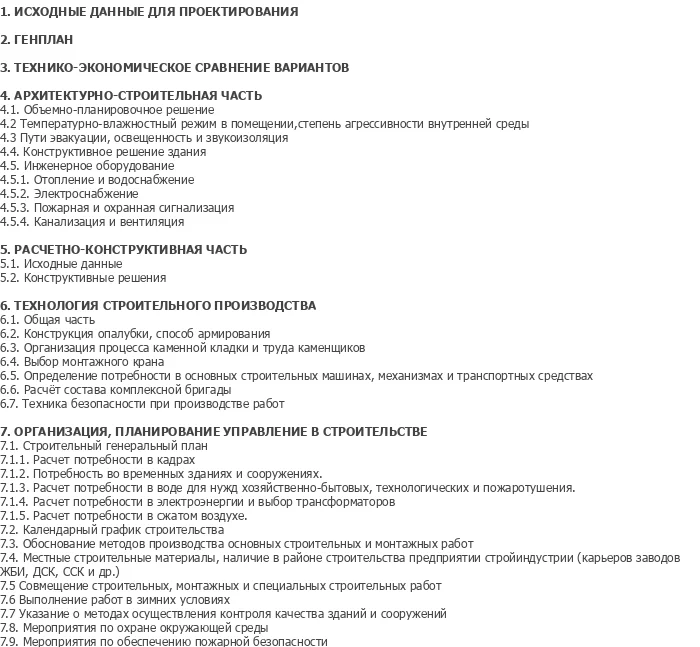

Проект включает полный комплект графической части и пояснительной записки, соответствующий требованиям вузовской подготовки. Графическая часть содержит архитектурные и конструктивные чертежи, технологические и организационные решения. Пояснительная записка охватывает все необходимые разделы для полноценной защиты дипломной работы. Проект может быть адаптирован под любой регион России путем пересчета теплотехнического раздела.

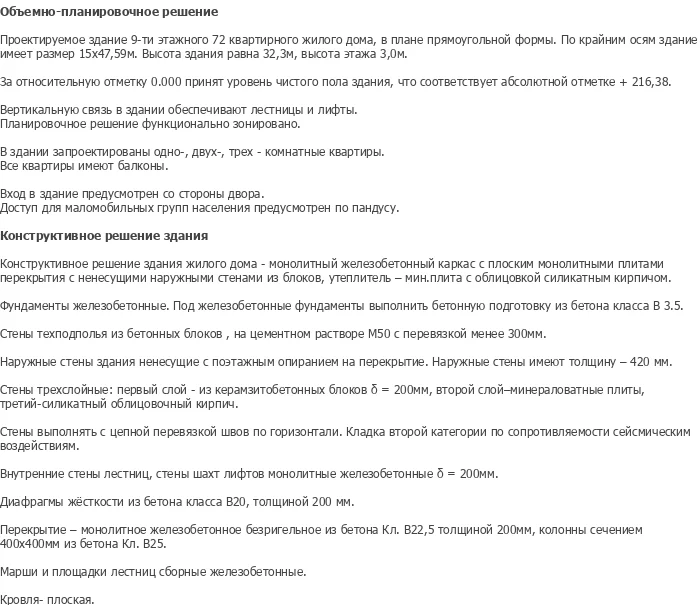

Архитектурно-планировочные решения выполнены в соответствии с действующими строительными нормами и правилами, обеспечивая комфортные условия проживания будущих жильцов. Здание в плане прямоугольной формы с размерами по крайним осям 15,0 × 47,59 м. Высота здания составляет 32,3 м, высота этажа — 3,0 м. За относительную отметку 0.000 принят уровень чистого пола здания, что соответствует абсолютной отметке +216,38.

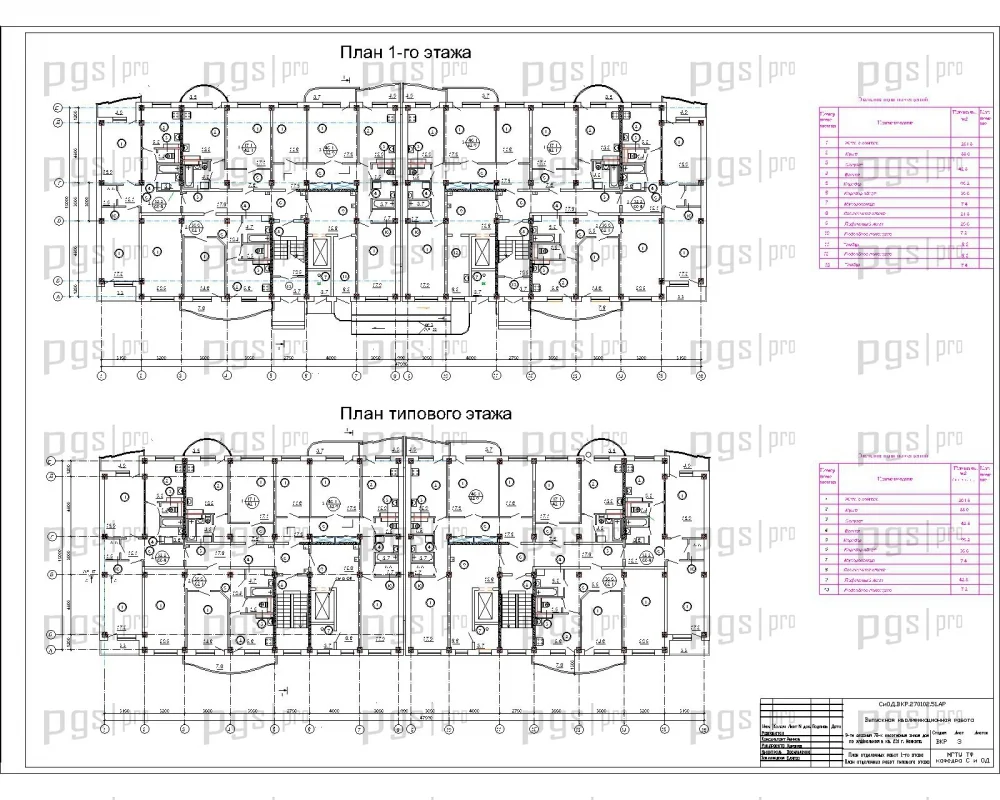

Планировочное решение функционально зонировано. В здании запроектированы одно-, двух- и трехкомнатные квартиры. Всего в доме 72 квартиры: 18 однокомнатных, 36 двухкомнатных и 18 трехкомнатных. Все квартиры имеют балконы. Вход в здание предусмотрен со стороны двора. Доступ для маломобильных групп населения обеспечен по пандусу. Вертикальную связь в здании обеспечивают лестницы и лифты.

Эвакуационными путями являются лестничные клетки. Все лестничные клетки выполняются незадымляемыми. Незадымляемость обеспечивается установкой при выходе на лестничную клетку дверей с самозакрывающимися механизмами и переходом через открытый шлюз во время пожара. Температурно-влажностный режим в помещениях нормальный: температура воздуха 20°C, влажность 55%. Степень агрессивности внутренней среды — неагрессивна.

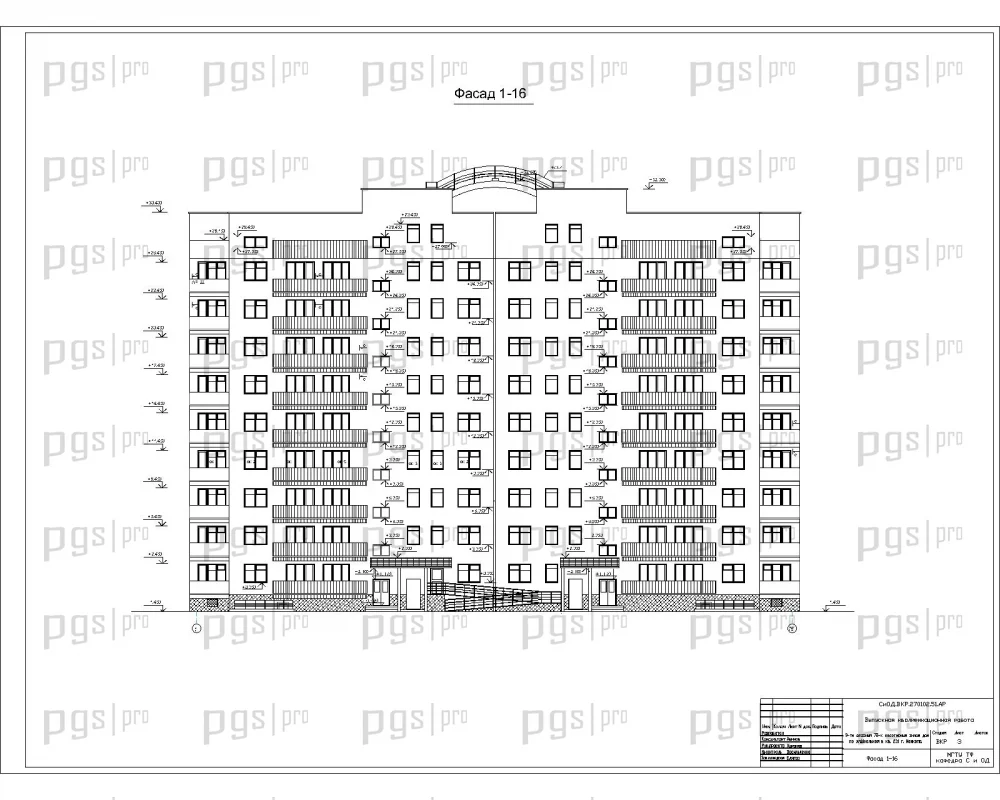

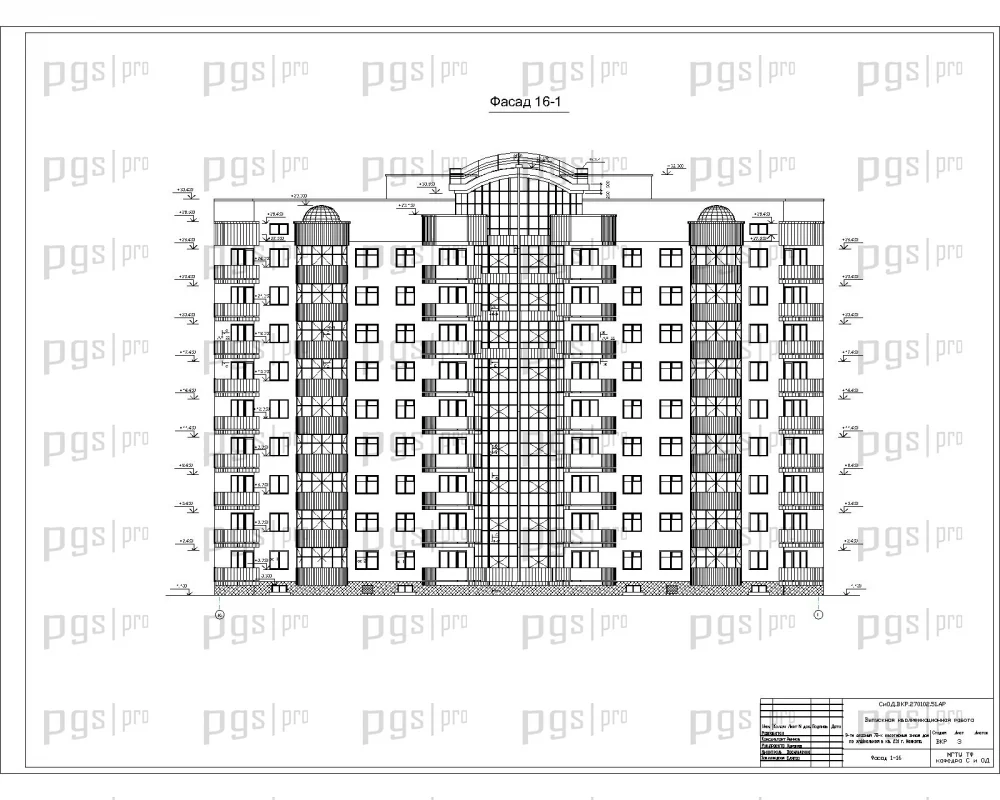

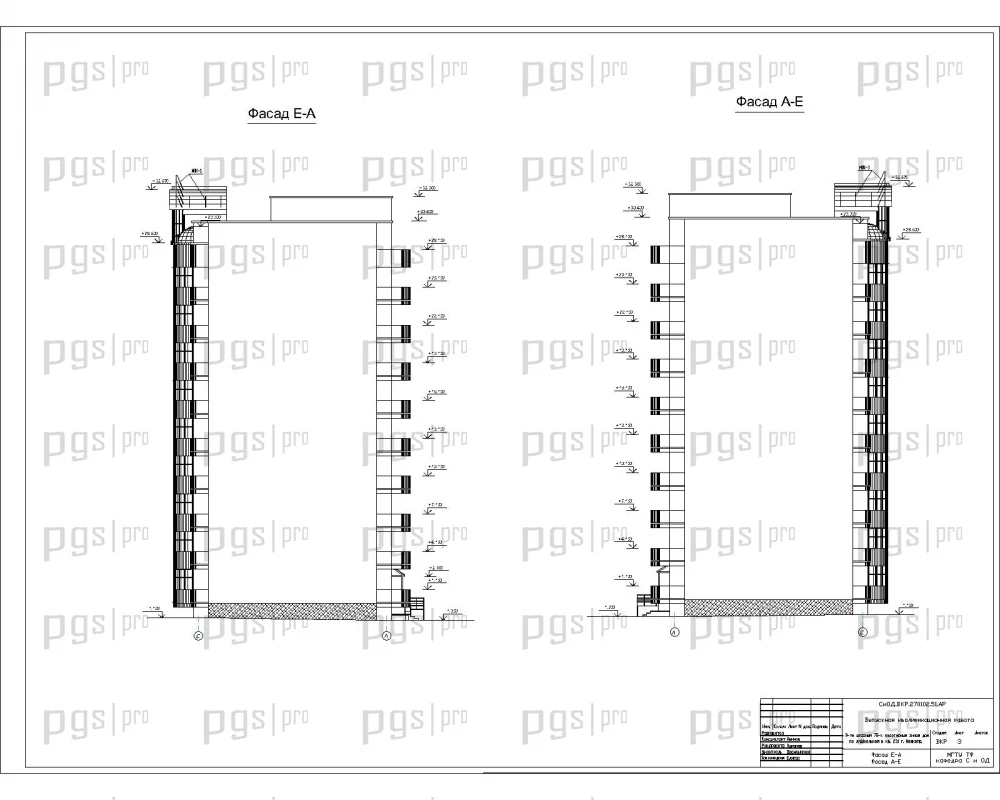

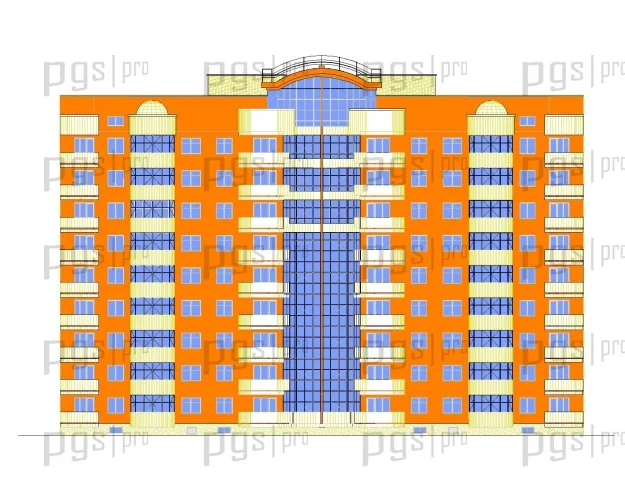

Технико-экономические показатели по зданию: площадь застройки — 752,0 м², жилая площадь — 2356,2 м², площадь квартир — 4390,2 м², общая площадь — 4636,8 м², строительный объем — 23595,0 м³. Фасадное решение здания выполнено с применением современных отделочных материалов, обеспечивающих долговечность и эстетичность внешнего вида. Оконные проемы расположены с учетом требований к естественному освещению помещений и теплотехническим характеристикам ограждающих конструкций.

Конструктивное решение здания — монолитный железобетонный каркас с плоскими монолитными плитами перекрытия и ненесущими наружными стенами из блоков. Утеплитель — минераловатная плита с облицовкой силикатным кирпичом. Фундаменты железобетонные. Под железобетонные фундаменты выполнена бетонная подготовка из бетона класса В3.5. Основанием для фундаментов принят галечный грунт с песчаным заполнителем. Грунтовые воды отсутствуют.

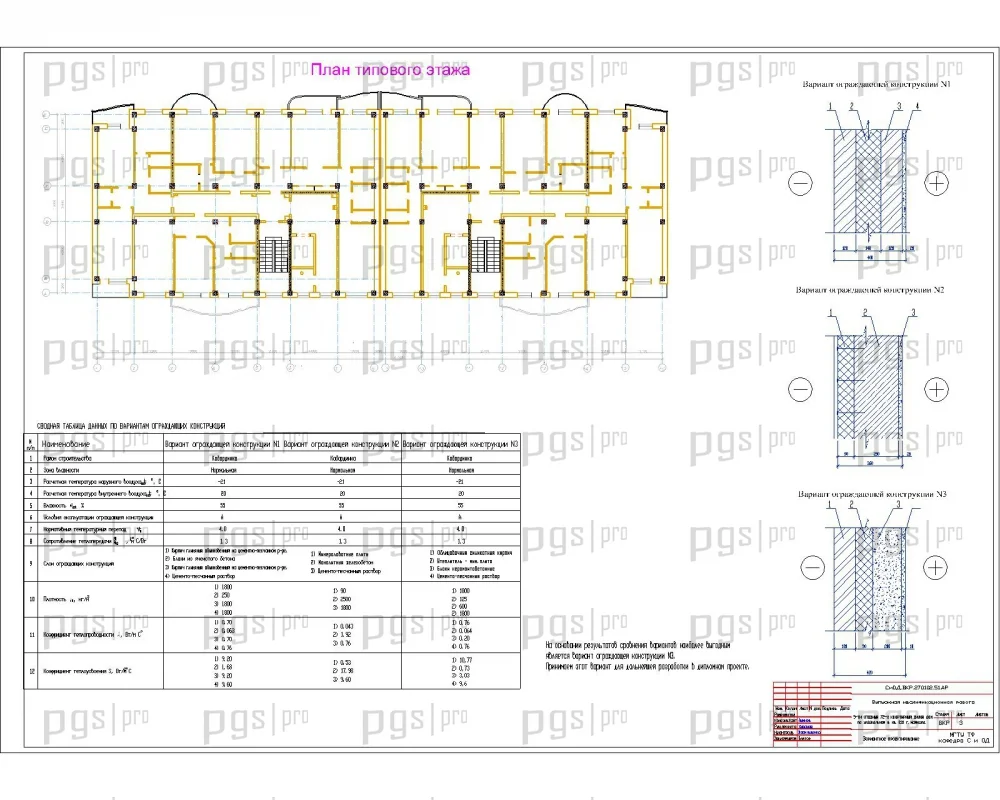

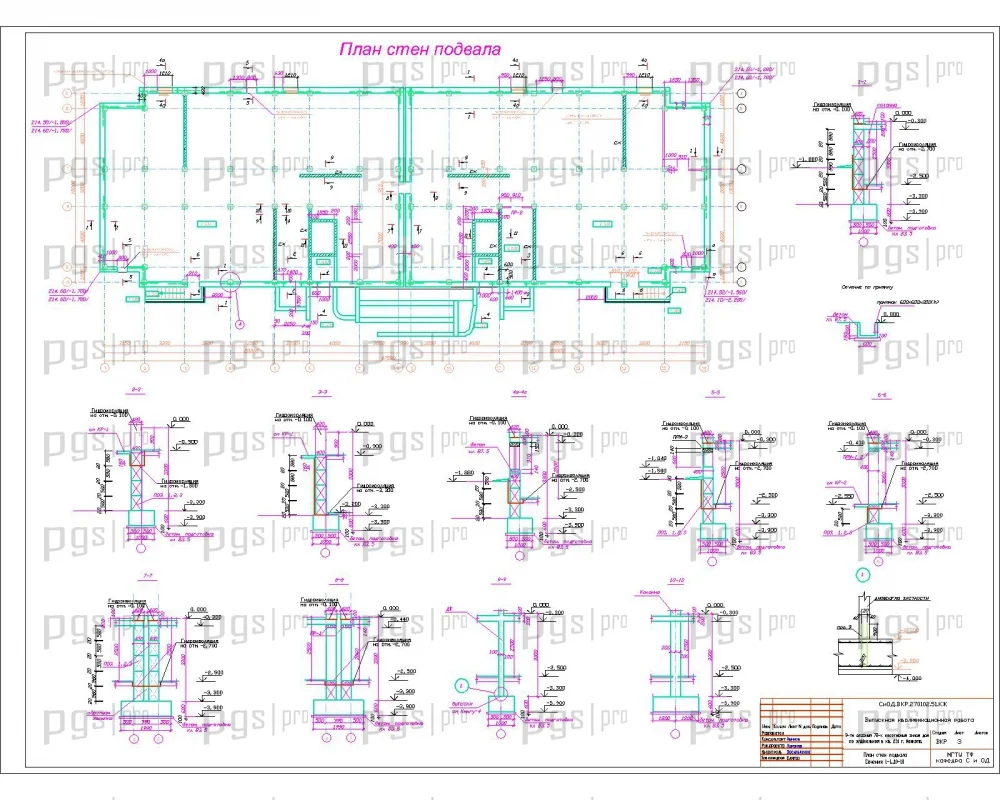

Стены техподполья выполнены из бетонных блоков на цементном растворе М50 с перевязкой менее 300 мм. Наружные стены здания ненесущие с поэтажным опиранием на перекрытие. Наружные стены имеют толщину 420 мм и выполнены трехслойными: первый слой — из керамзитобетонных блоков толщиной 200 мм, второй слой — минераловатные плиты, третий — силикатный облицовочный кирпич. Стены выполняются с цепной перевязкой швов по горизонтали. Кладка второй категории по сопротивляемости сейсмическим воздействиям.

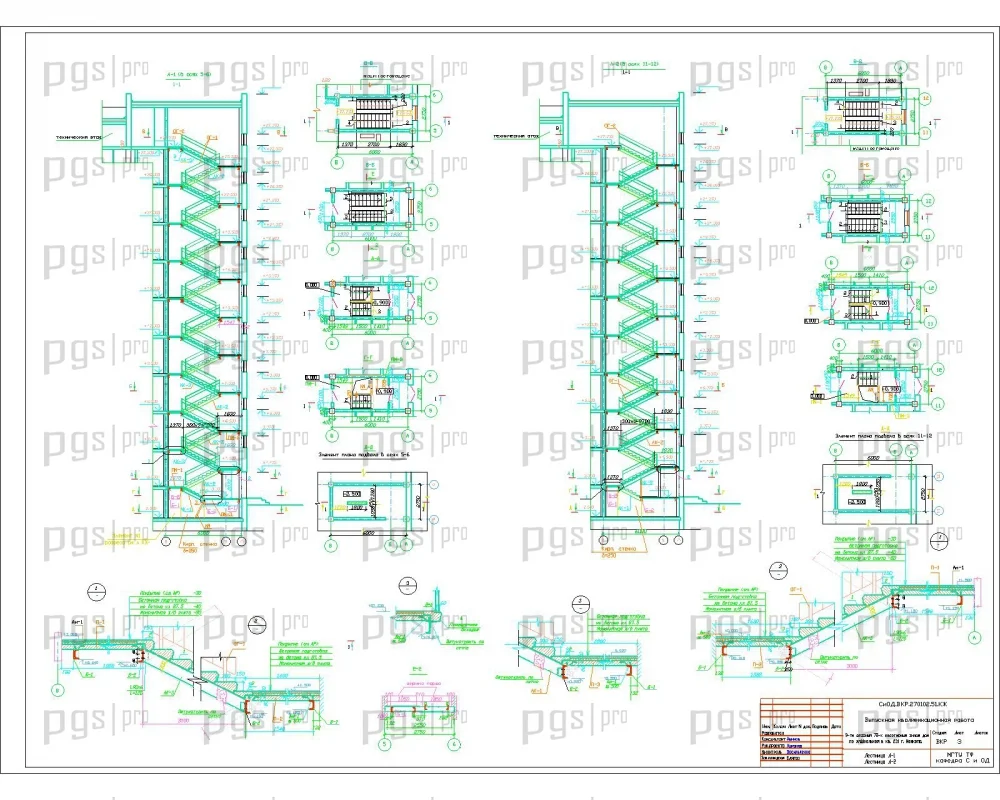

Внутренние стены лестниц, стены шахт лифтов — монолитные железобетонные толщиной 200 мм. Диафрагмы жесткости выполнены из бетона класса В20, толщиной 200 мм. Перекрытие — монолитное железобетонное безригельное из бетона класса В22.5, толщиной 200 мм. Колонны сечением 400×400 мм из бетона класса В25. Марши и площадки лестниц — сборные железобетонные. Кровля — плоская.

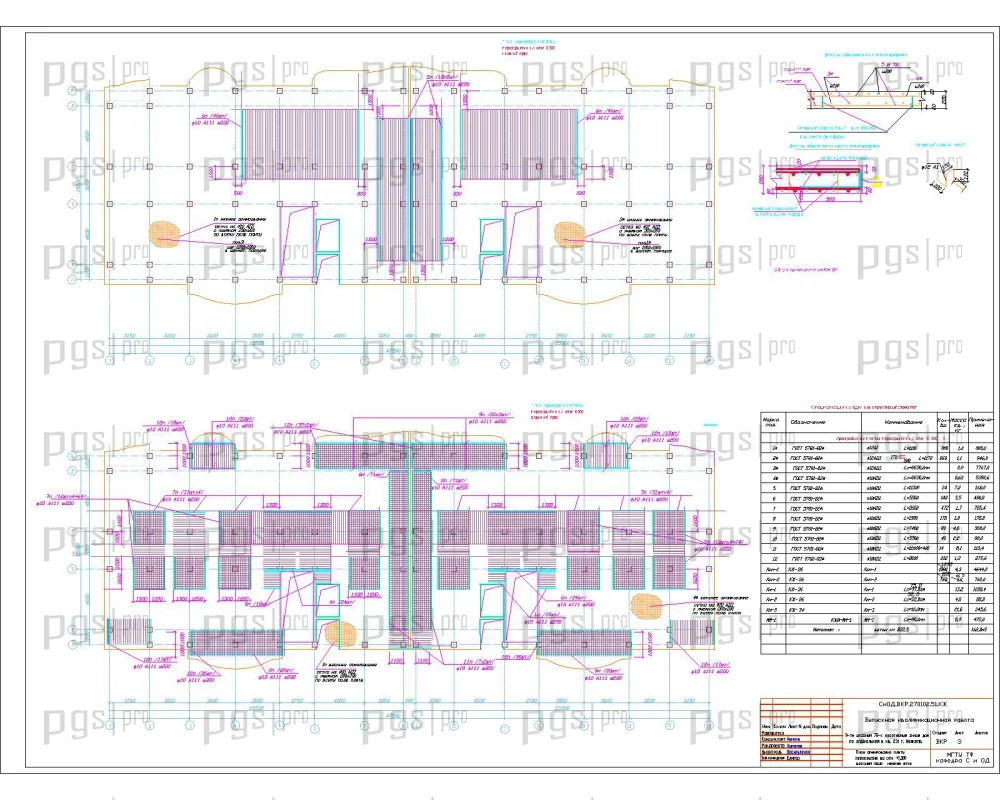

Расчет конструкций выполнен ручным способом, что соответствует требованиям вузовской подготовки по специальности ПГС. В расчетно-конструктивной части выполнены: проектирование центрально-нагруженной железобетонной колонны сечением 400×400 мм из бетона В25 с арматурой класса АIII; проектирование монолитного безбалочного перекрытия толщиной 200 мм из бетона В22.5 с арматурой класса А-III. Расчетная длина колонны первого этажа, сбор нагрузок на перекрытие, определение изгибающих моментов и подбор арматуры произведены в полном объеме.

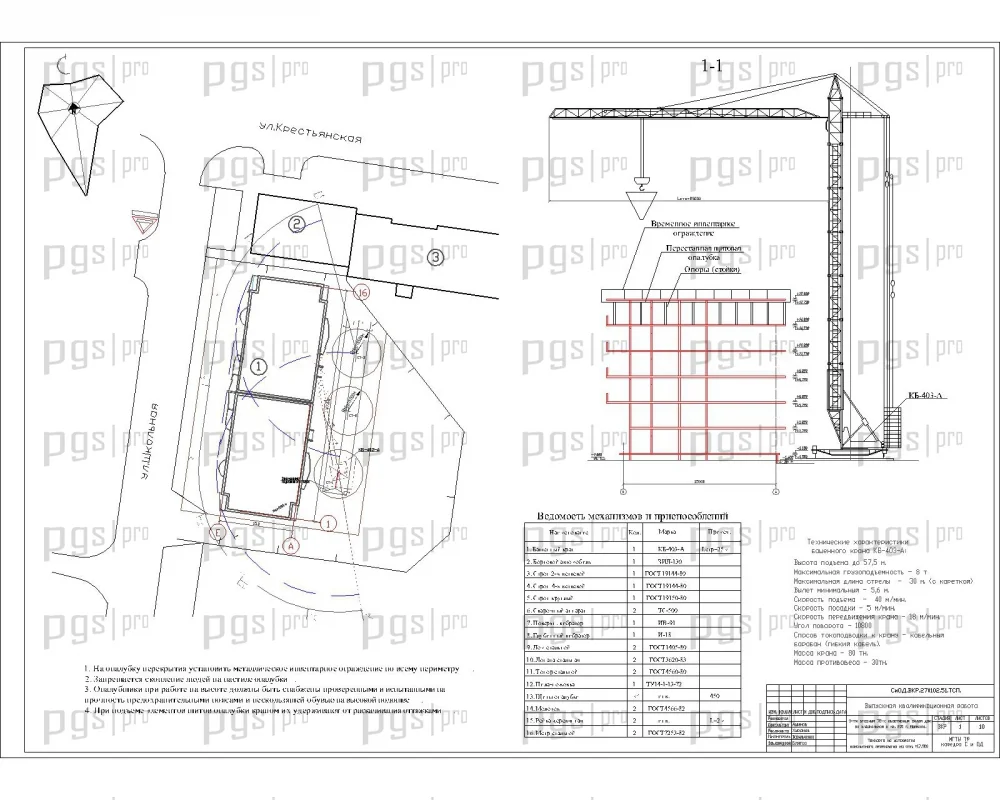

Проект включает комплекс технологических и организационных решений. Технологические карты охватывают основные виды строительно-монтажных работ, включая земляные работы, устройство фундаментов, возведение стен, монтаж перекрытий и кровельные работы. Технологические карты содержат описание технологии производства работ, комплектацию машин и механизмов, трудовые затраты и мероприятия по технике безопасности.

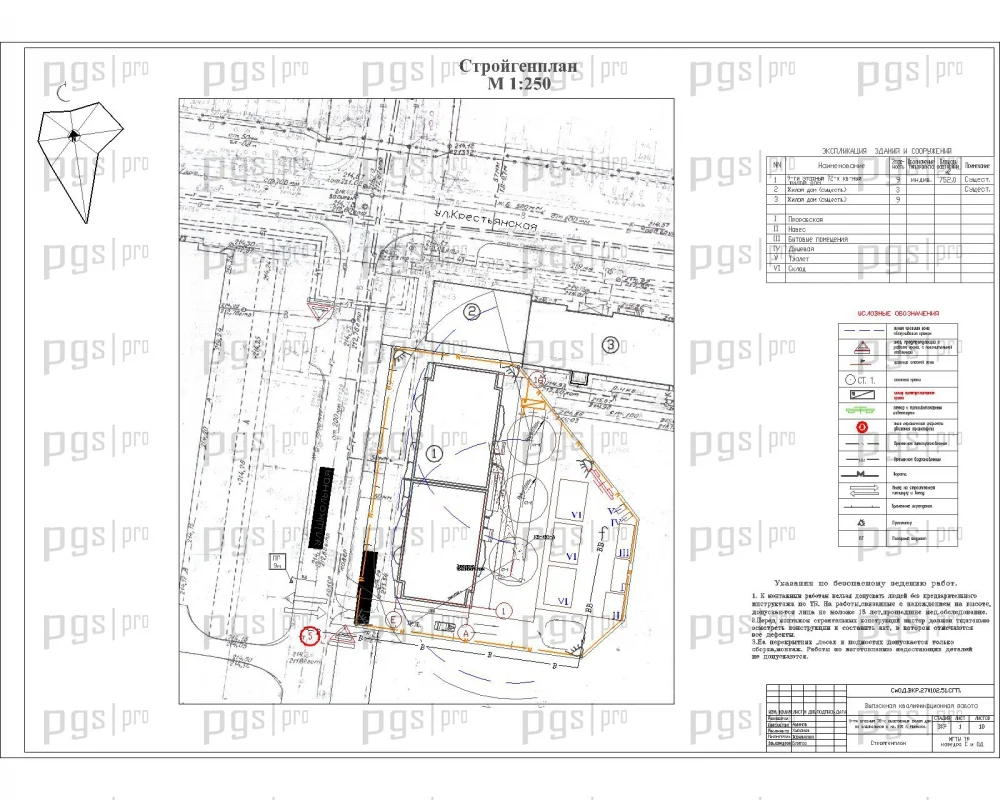

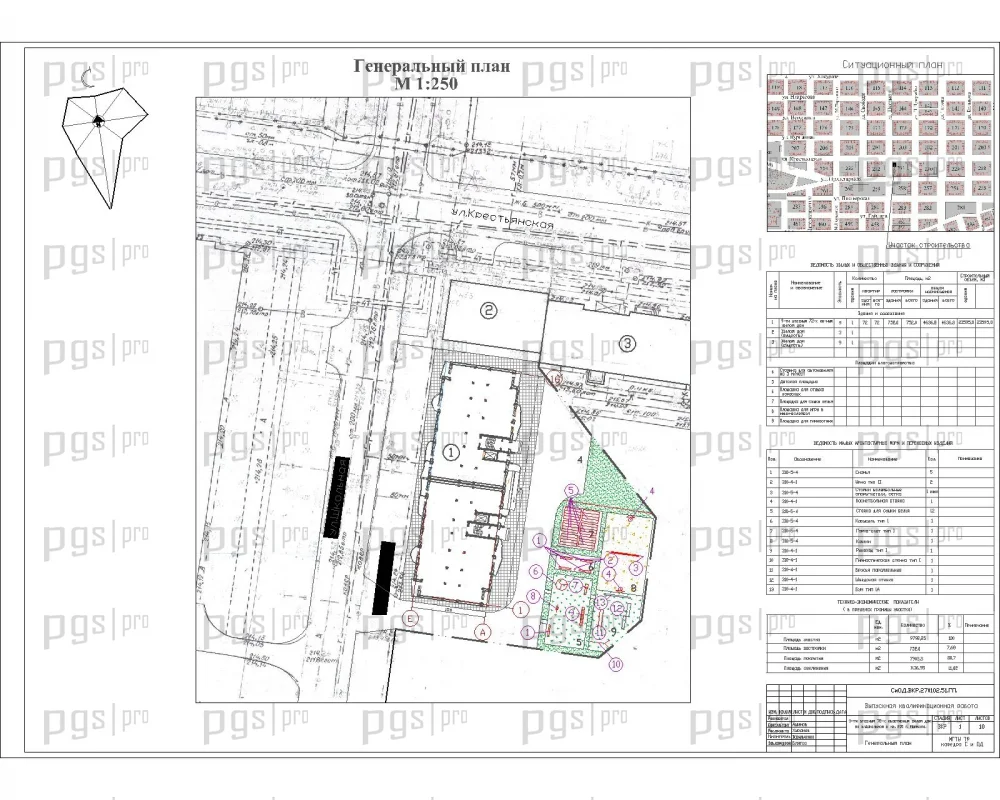

Календарный график производства работ составлен с учетом сезонности и технологических пауз для оптимизации критического пути строительства. Строительный генеральный план содержит размещение временных зданий, складов, дорог и коммуникаций. Выполнен расчет персонала, организация складского хозяйства, освещение, водоснабжение строительной площадки.

Экономический раздел включает локальные сметы, объектный сметный расчет, сводный сметный расчет стоимости строительства и технико-экономические показатели. Раздел безопасности и экологичности включает мероприятия по охране труда, технике безопасности и охране окружающей среды при строительстве. Инженерное оборудование здания включает систему центрального водяного отопления с нижней разводкой магистралей, водоснабжение, канализацию, электроснабжение, вентиляцию и автоматическую пожарную сигнализацию.

Диплом №2091 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Типовая востребованная тема: 9-этажный жилой дом на 72 квартиры — одна из популярнейших тем, выбираемых студентами строительных специальностей.
• Полный комплект: 12 листов чертежей dwg (AutoCAD) и 75 листов пояснительной записки MS Word — объем соответствует требованиям вузовской подготовки.
• Ручной расчет конструкций: детальный расчет монолитной колонны 400×400 мм и безбалочного перекрытия толщиной 200 мм — соответствует требованиям вузовской подготовки по специальности ПГС.
• Комплекс технологических карт: охватывают все основные виды строительно-монтажных работ.
• Сейсмостойкость: проект разработан для района с сейсмичностью 8 баллов с учетом требований кладки второй категории.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует требованиям ГОСТ по специальности ПГС, включает разделы по охране труда и окружающей среды.
• Доступная стоимость: готовый диплом ПГС по цене 5 000 рублей — оптимальное соотношение цены и качества.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №2091 по доступной цене.
