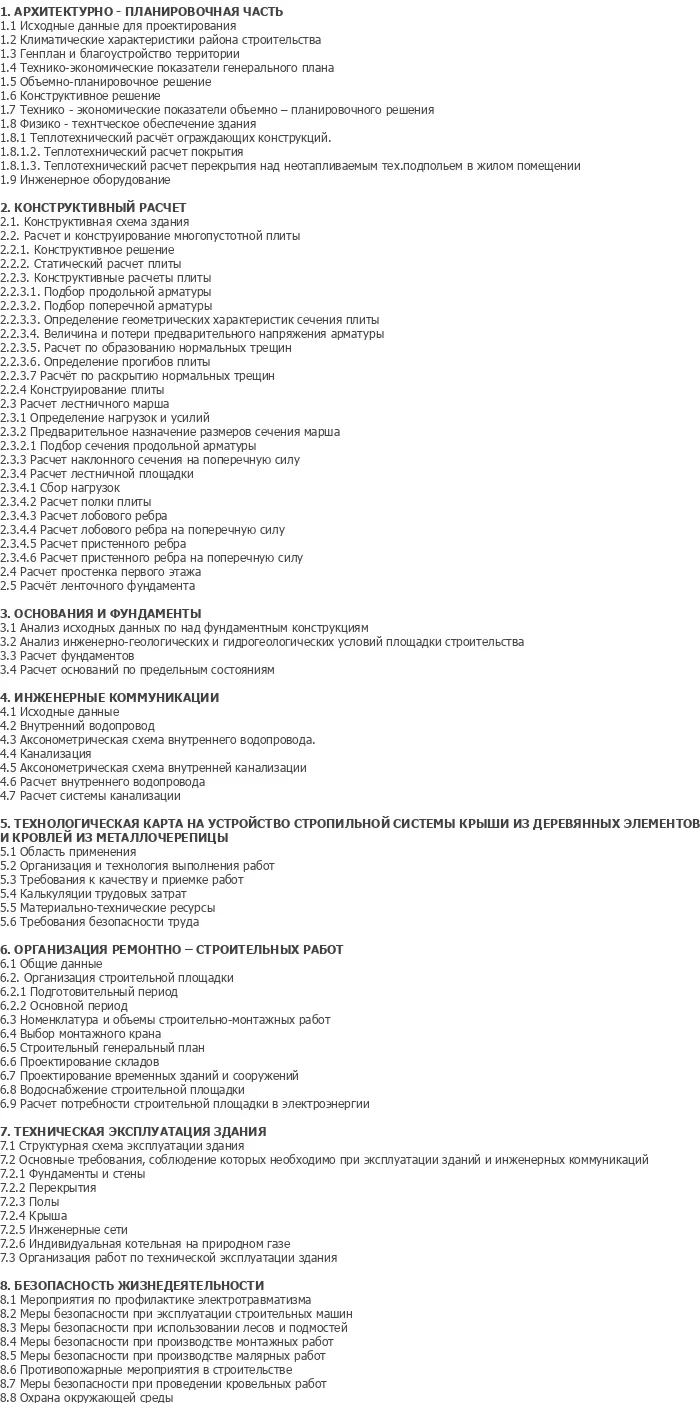

Дипломный проект №2093 «Пятиэтажный жилой дом из кирпича в г. Ростов-на-Дону» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории многоэтажных жилых зданий II степени огнестойкости и II степени долговечности, предназначен для постоянного проживания семей и размещения офисных помещений на первом этаже. Проект выполнен с учетом климатических условий г. Ростов-на-Дону и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела. Данный шаблон проекта включает полный комплект из 12 листов чертежей AutoCAD и 128 листов пояснительной записки MS Word.

Проектируемый объект — пятиэтажный жилой дом сложной формы, состоящий из трех блок-секций, разделенных деформационными швами, расположенный в г. Ростов-на-Дону. Данный ПГС дипломный проект разработан для городской жилой застройки и отвечает современным требованиям к комфортности, энергоэффективности и долговечности многоэтажных зданий. Здание предназначено для постоянного проживания 40 семей и включает встроенные офисные помещения на первом этаже с отдельными входами с улицы.

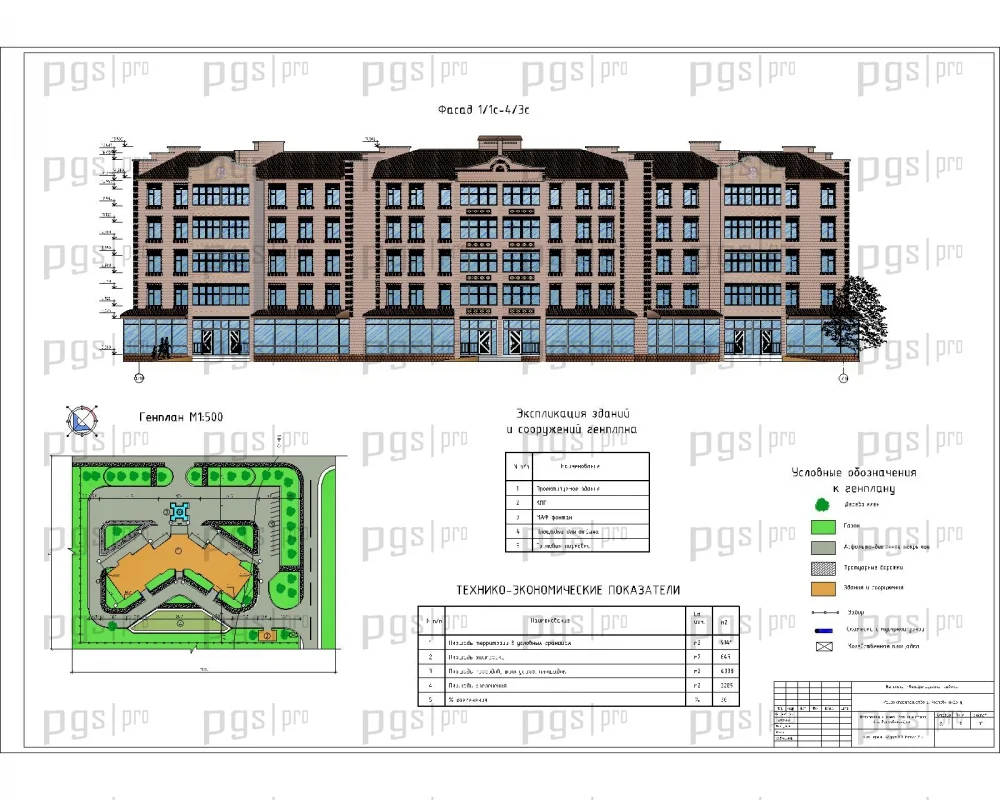

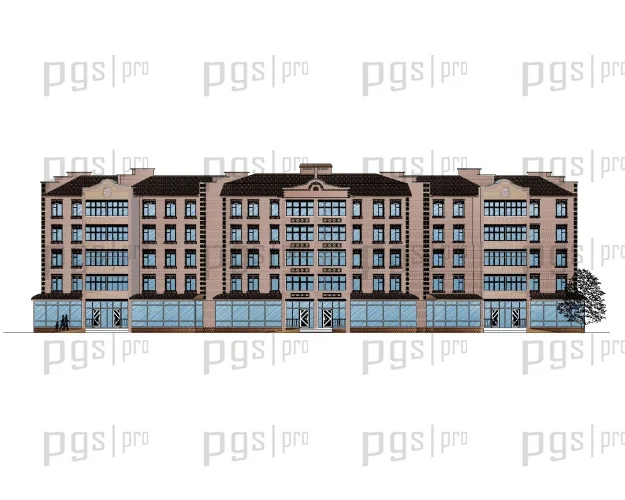

Архитектурный облик здания формируется пятиэтажным объемом с комплексными многослойными кирпичными фасадами, что обеспечивает гармоничное вписывание в существующую застройку города. Конструктивная схема представляет собой систему часто расположенных, взаимно перпендикулярных кирпичных стен, где пространственная жесткость обеспечивается совместной работой продольных и поперечных стен с дисками перекрытий. Данный проект 2 этажного жилого дома по сложности конструктивных решений и методологии расчетов сопоставим с многоэтажными объектами, что делает его универсальным шаблоном проекта для студентов строительных специальностей. Если вам необходимо купить проект или скачать проект по направлению ПГС — диплом №2093 предлагает оптимальное соотношение цены и качества.

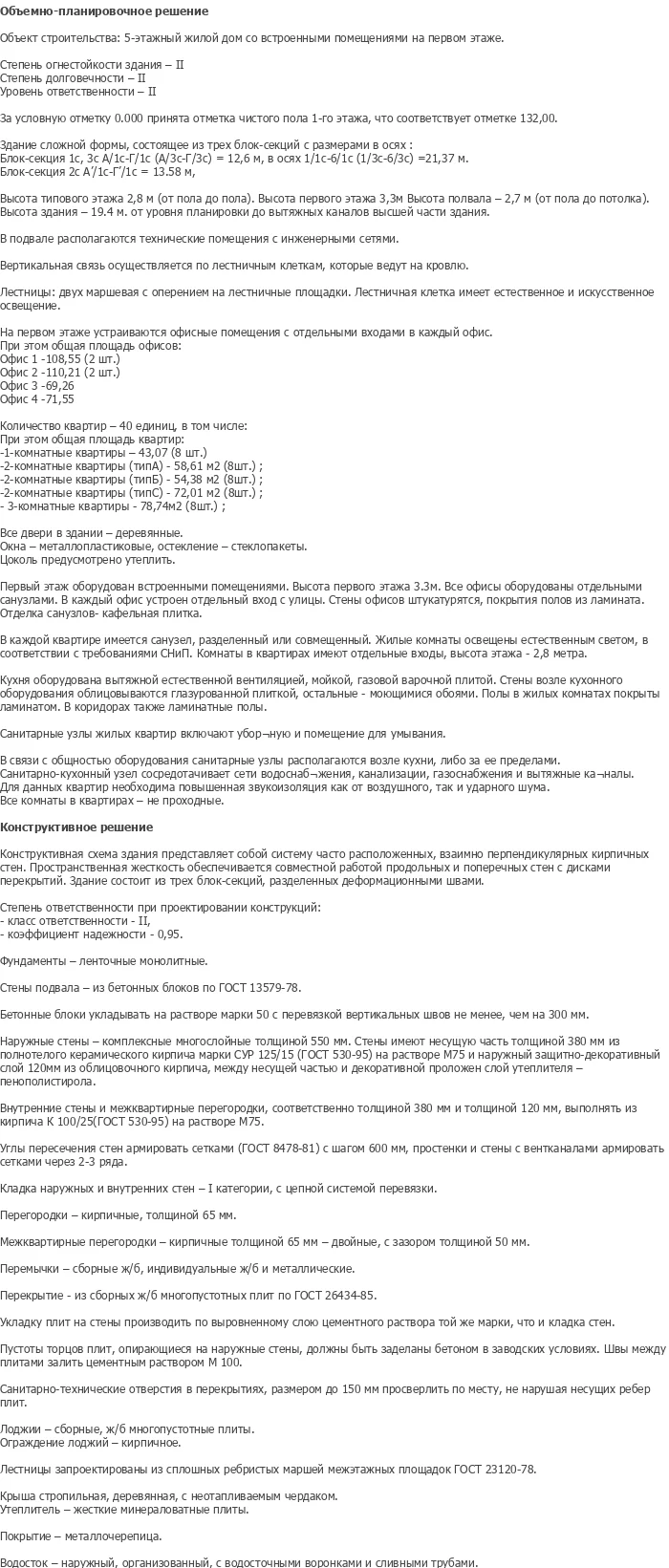

Функциональные связи в здании решены поэтажно с четким зонированием жилых, общественных и хозяйственных функций. В основу планировочной структуры дома положен принцип размещения квартир с обеспечением инсоляции и естественного освещения всех помещений в соответствии с требованиями СНиП.

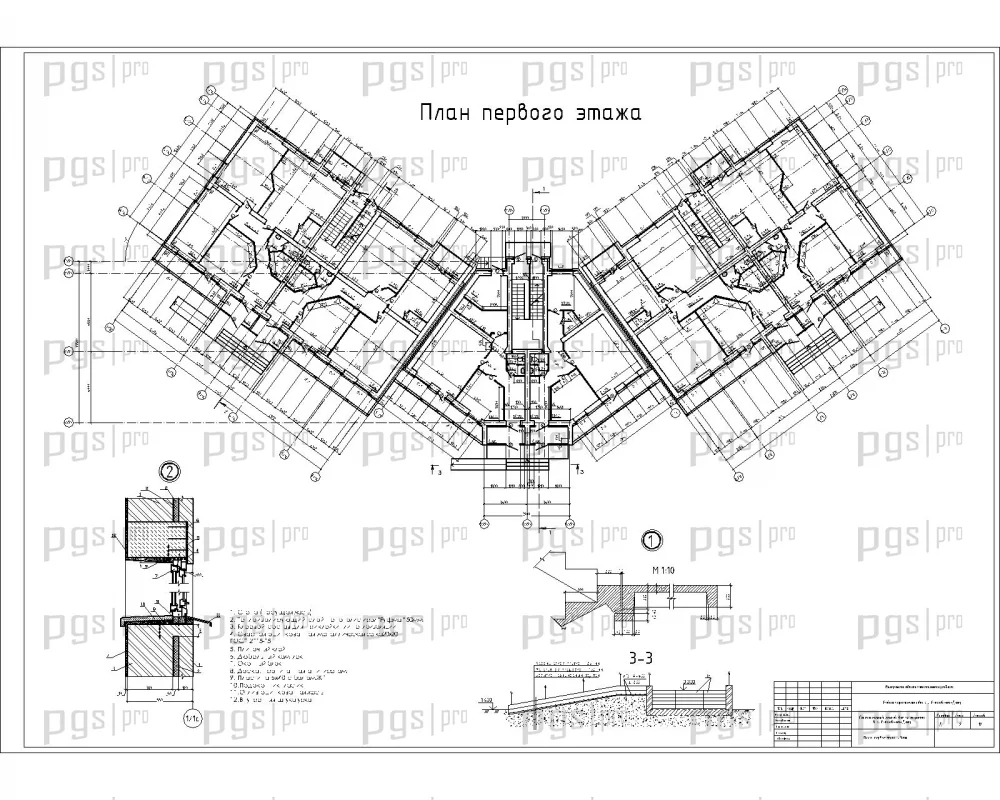

Первый этаж (офисная зона): встроенные офисные помещения с отдельными входами в каждый офис. Общая площадь офисов: офис 1 — 108,55 м² (2 шт.), офис 2 — 110,21 м² (2 шт.), офис 3 — 69,26 м², офис 4 — 71,55 м². Высота первого этажа 3,3 м. Все офисы оборудованы отдельными санузлами, стены штукатурятся, покрытия полов из ламината, отделка санузлов — керамическая плитка.

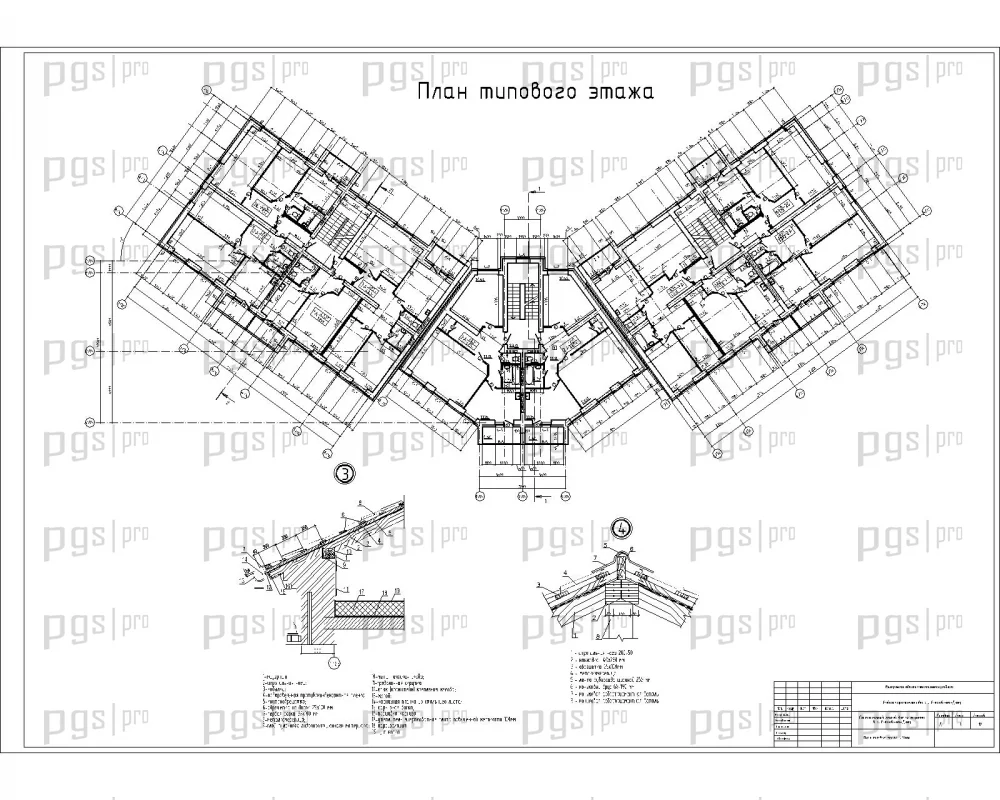

Типовые этажи (2–5, жилая зона): 40 квартир различной площади: однокомнатные — 43,07 м² (8 шт.), двухкомнатные тип А — 58,61 м² (8 шт.), тип Б — 54,38 м² (8 шт.), тип С — 72,01 м² (8 шт.), трехкомнатные — 78,74 м² (8 шт.). Высота типового этажа 2,8 м. Жилые комнаты освещены естественным светом, комнаты имеют отдельные входы. Кухни оборудованы вытяжной естественной вентиляцией, мойкой, газовой варочной плитой. Санитарные узлы включают уборную и помещение для умывания.

Подвал: технические помещения с инженерными сетями. Высота подвала 2,7 м (от пола до потолка). Вертикальная связь осуществляется по лестничным клеткам, которые ведут на кровлю. Лестница двухмаршевая с оперением на лестничные площадки, имеет естественное и искусственное освещение. Двери в здании деревянные, окна металлопластиковые со стеклопакетами, цоколь утеплен.

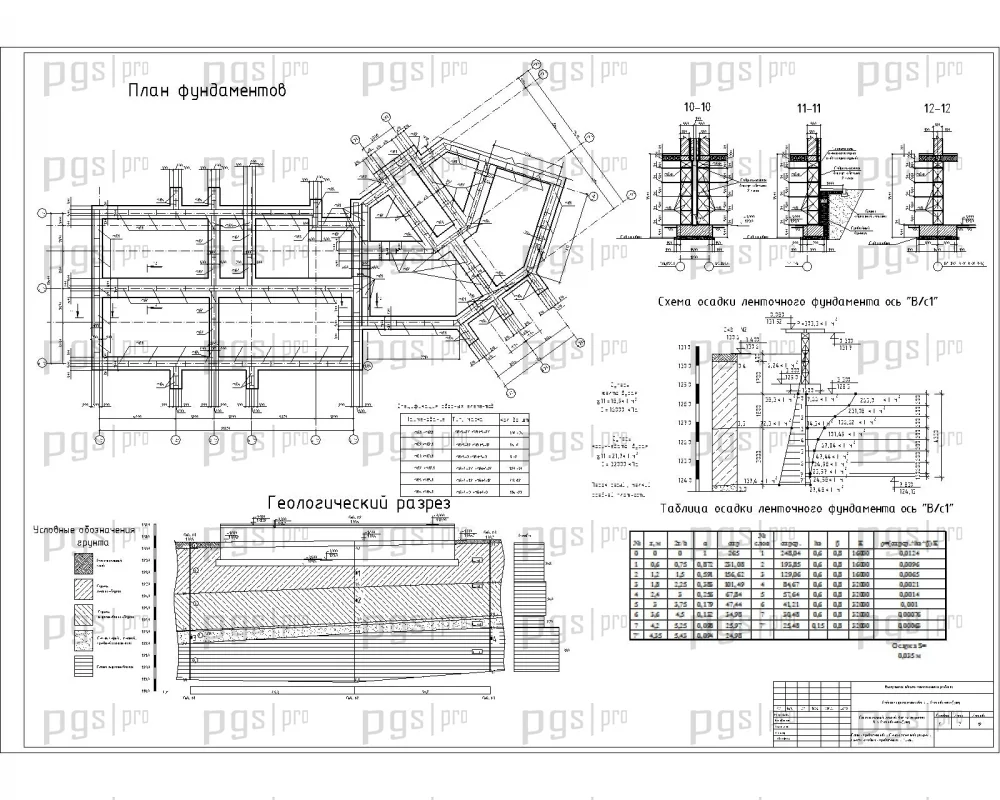

Фундаменты: ленточные монолитные, спроектированы с учетом инженерно-геологических условий площадки строительства в г. Ростов-на-Дону. Расчет фундаментов выполнен по предельным состояниям в соответствии с действующими нормативными документами. Стены подвала выполнены из бетонных блоков по ГОСТ 13579-78, укладываемых на растворе марки 50 с перевязкой вертикальных швов не менее чем на 300 мм.

Наружные стены: комплексные многослойные толщиной 550 мм. Несущая часть толщиной 380 мм выполнена из пустотелого керамического кирпича марки СУР 125/15 ГОСТ 530-95 на растворе М75. Наружный защитно-декоративный слой толщиной 120 мм — облицовочный кирпич. Между несущей частью и декоративным слоем проложен слой утеплителя — пенополистирола. Углы пересечения стен армированы сетками ГОСТ 8478-81 с шагом 600 мм, простенки и стены с вентканалами армированы сетками через 2–3 ряда. Кладка наружных и внутренних стен — I категории, с цепной системой перевязки.

Внутренние стены и межквартирные перегородки: внутренние стены толщиной 380 мм и межквартирные перегородки толщиной 120 мм выполнены из кирпича К 100/25 ГОСТ 530-95 на растворе М75. Межквартирные перегородки — кирпичные толщиной 65 мм, двойные, с зазором толщиной 50 мм. Перегородки — кирпичные, толщиной 65 мм. Для данных квартир необходима повышенная звукоизоляция как от воздушного, так и ударного шума. Все комнаты в квартирах — непроходные.

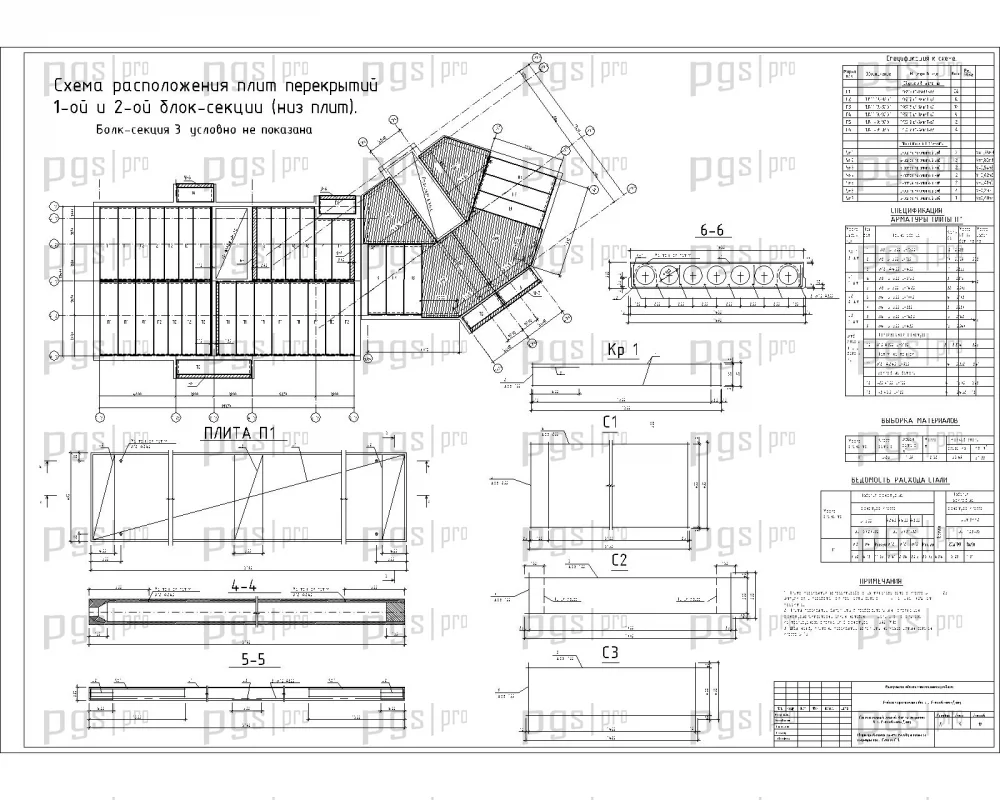

Перекрытия: из сборных железобетонных многопустотных плит по ГОСТ 26434-85. Укладка плит на стены производится по выровненному слою цементного раствора той же марки, что и кладка стен. Пустоты торцов плит, опирающиеся на наружные стены, заделаны бетоном в заводских условиях. Швы между плитами залиты цементным раствором М100. Санитарно-технические отверстия в перекрытиях, размером до 150 мм, просверлены по месту, не нарушая несущих ребер плит.

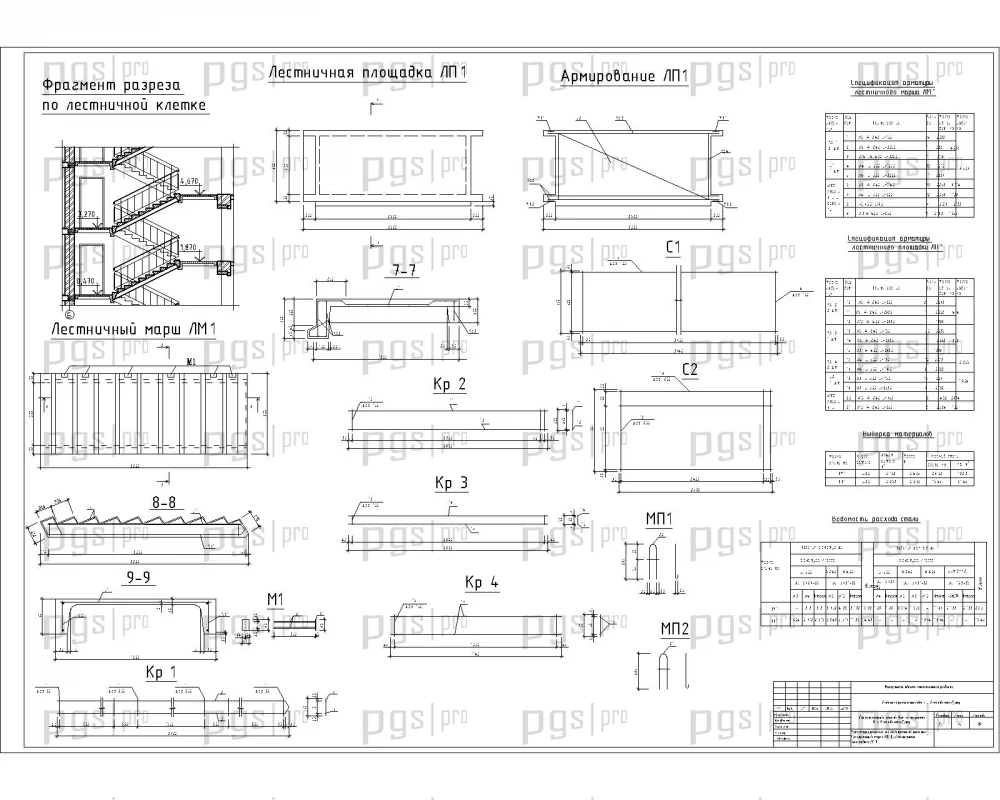

Лестничные конструкции: лестницы запроектированы из сплошных ребристых маршей межэтажных площадок ГОСТ 23120-78. Расчет лестничного марша включен в конструктивный раздел проекта и включает определение нагрузок и усилий, подбор сечения продольной арматуры, расчет наклонного сечения на поперечную силу, расчет лестничной площадки.

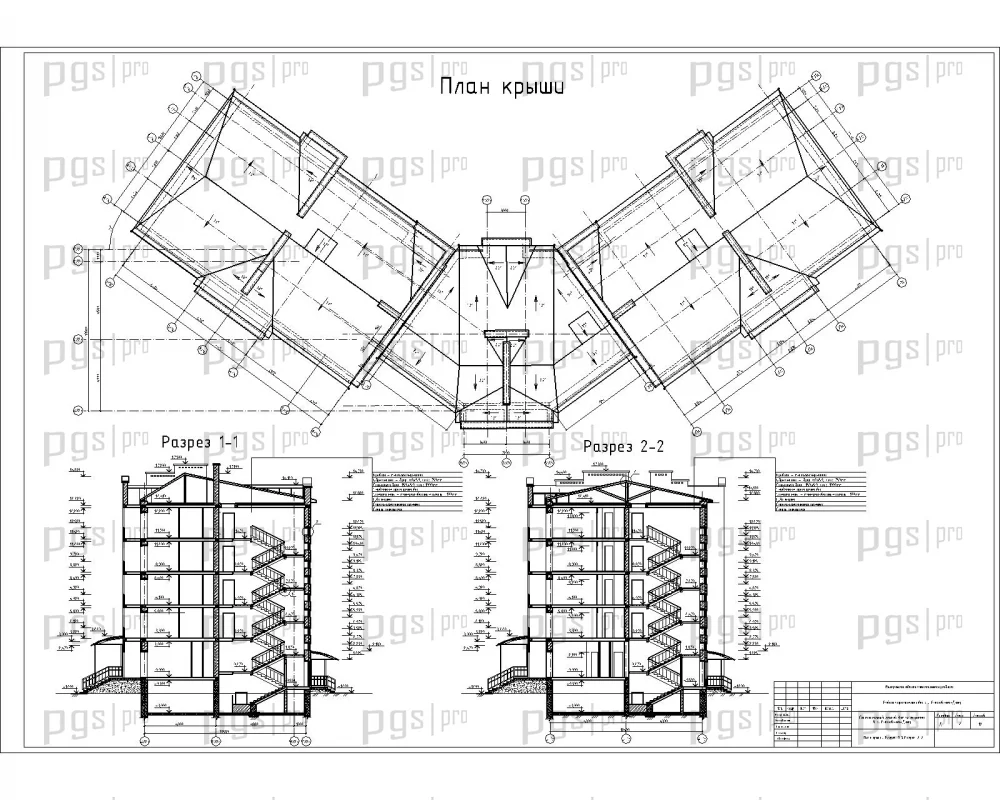

Кровля: стропильная деревянная с неотапливаемым чердаком. Утеплитель — жесткие минераловатные плиты. Покрытие — металлочерепица. Водосток наружный, организованный, с водосточными воронками и сливными трубами. Участки стропил, соприкасающиеся с кладкой, тщательно антисептируются и изолируются.

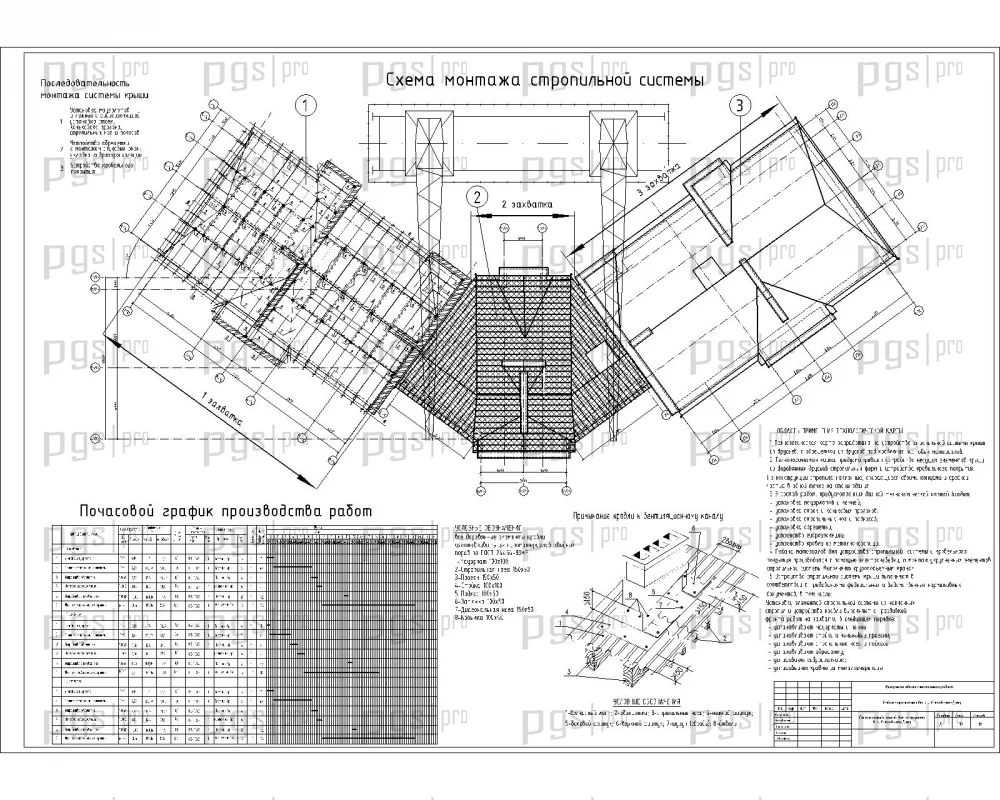

Дипломный проект включает разделы по организации строительства и технологии производства работ. Технологическая карта на устройство стропильной системы крыши из деревянных элементов и кровли из металлочерепицы содержит область применения, организацию и технологию выполнения работ, требования к качеству и приемке работ, калькуляции трудовых затрат, материально-технические ресурсы и требования безопасности труда.

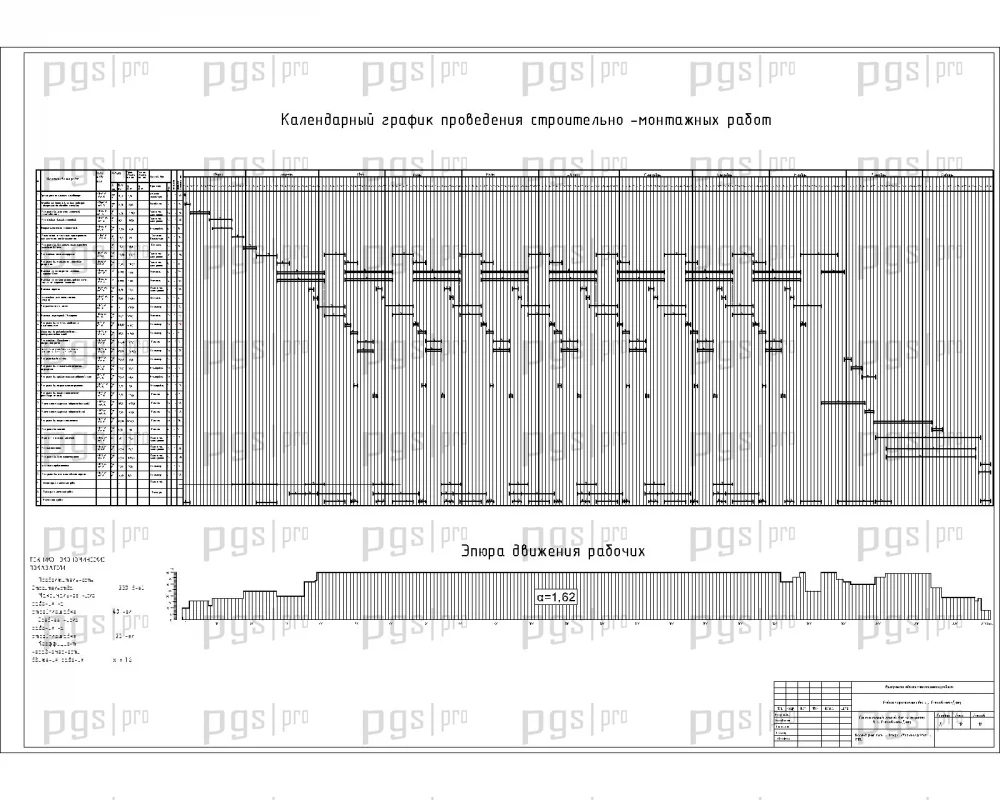

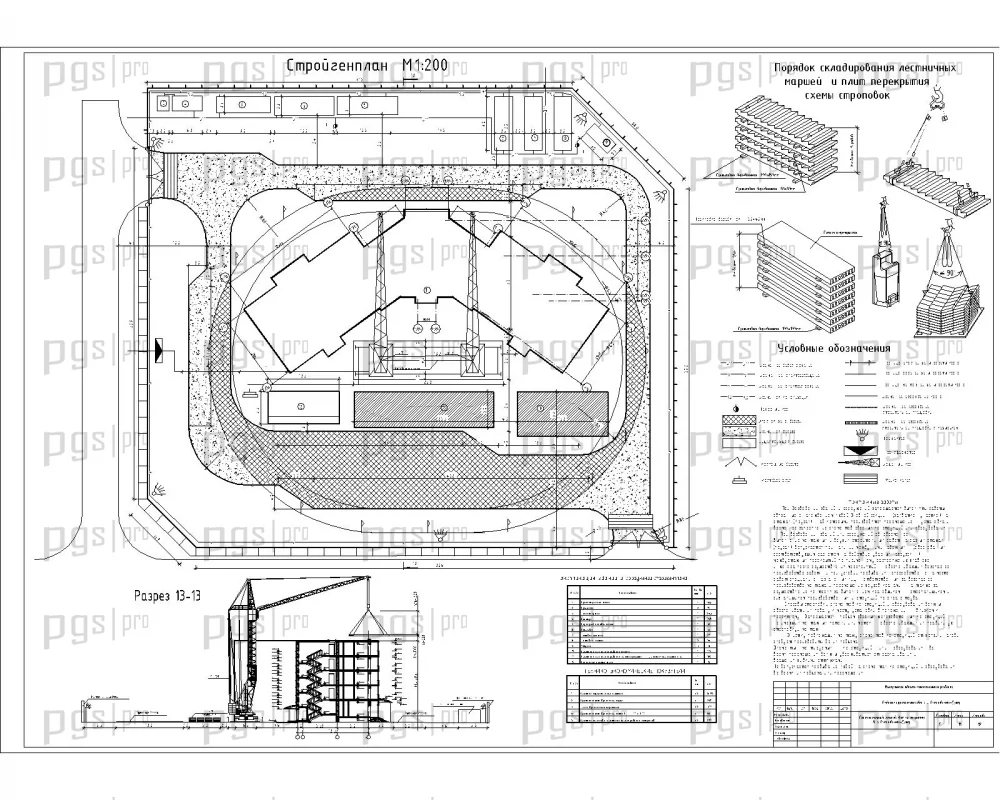

Организация ремонтно-строительных работ включает общие данные, организацию строительной площадки с подготовительным и основным периодами, номенклатуру и объемы строительно-монтажных работ, выбор монтажного крана, строительный генеральный план, проектирование складов и временных зданий, водоснабжение строительной площадки, расчет потребности в электроэнергии. Календарный график производства работ составлен с учетом сезонности и технологических пауз, применяется для оптимизации критического пути строительства.

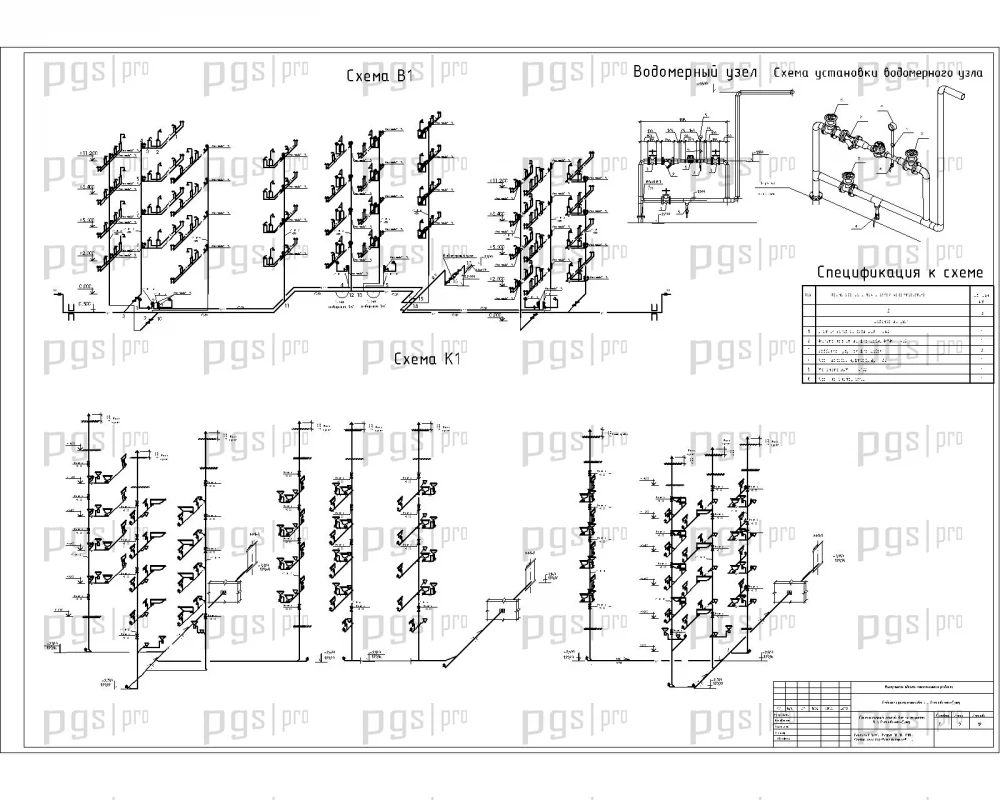

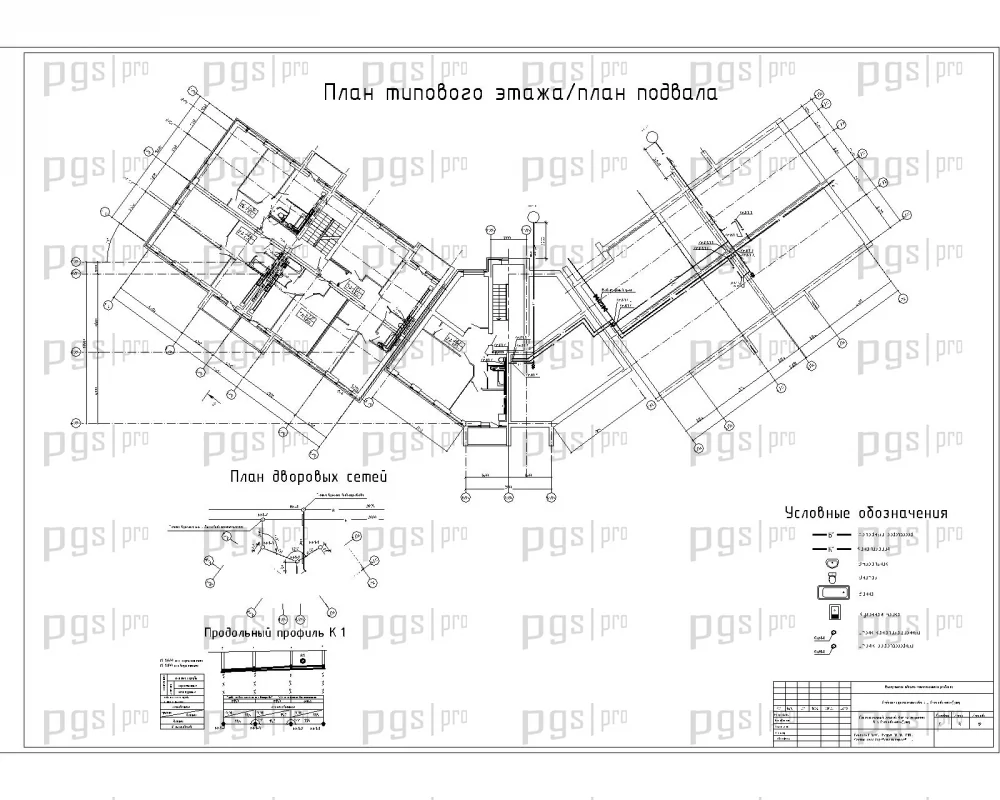

Раздел инженерные коммуникации включает внутренний водопровод, канализацию, аксонометрические схемы, расчет внутреннего водопровода и системы канализации. Раздел техническая эксплуатация здания содержит структурную схему эксплуатации, основные требования к фундаментам, стенам, перекрытиям, полам, крыше, инженерным сетям, индивидуальной котельной на природном газе. Раздел безопасность жизнедеятельности включает мероприятия по профилактике электротравматизма, меры безопасности при эксплуатации строительных машин, использовании лесов и подмостей, производстве монтажных и малярных работ, противопожарные мероприятия, меры безопасности при кровельных работах, охрану окружающей среды.

Диплом №2093 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Полная комплектация: 128 листов пояснительной записки и 12 листов графики AutoCAD — объем соответствует требованиям вузовской подготовки.
• Сложная архитектурная форма: здание из трех блок-секций с деформационными швами — демонстрирует высокий уровень проектирования.
• Разнообразие конструкций: ленточные монолитные фундаменты, многослойные кирпичные стены, сборные ж/б перекрытия, лестничные марши, стропильная система — расчет и конструирование всех основных элементов.
• Комбинированное назначение: жилые квартиры на 2–5 этажах и офисные помещения на первом этаже — универсальный объект для защиты.
• Практическая направленность: технологическая карта, календарный график, строительный генплан, инженерные коммуникации, техэксплуатация, БЖД.
• Региональная привязка: проект выполнен для г. Ростов-на-Дону с учетом местных климатических условий.
• Ручной расчет: соответствует требованиям вузовской подготовки по специальности ПГС.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда и окружающей среды.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №2093 по доступной цене — 4 500 рублей.
