Дипломный проект №2094 «7-этажное кирпичное жилое здание в г. Ростов-на-Дону» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории многоэтажных жилых зданий и предназначен для постоянного проживания в условиях городской застройки. Данный шаблон проекта выполнен с учетом климатических условий Ростовской области и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела. ПГС дипломный проект включает полный комплект графической части и подробную пояснительную записку, что делает его оптимальным выбором для студентов, которые хотят купить проект или скачать проект по направлению ПГС.

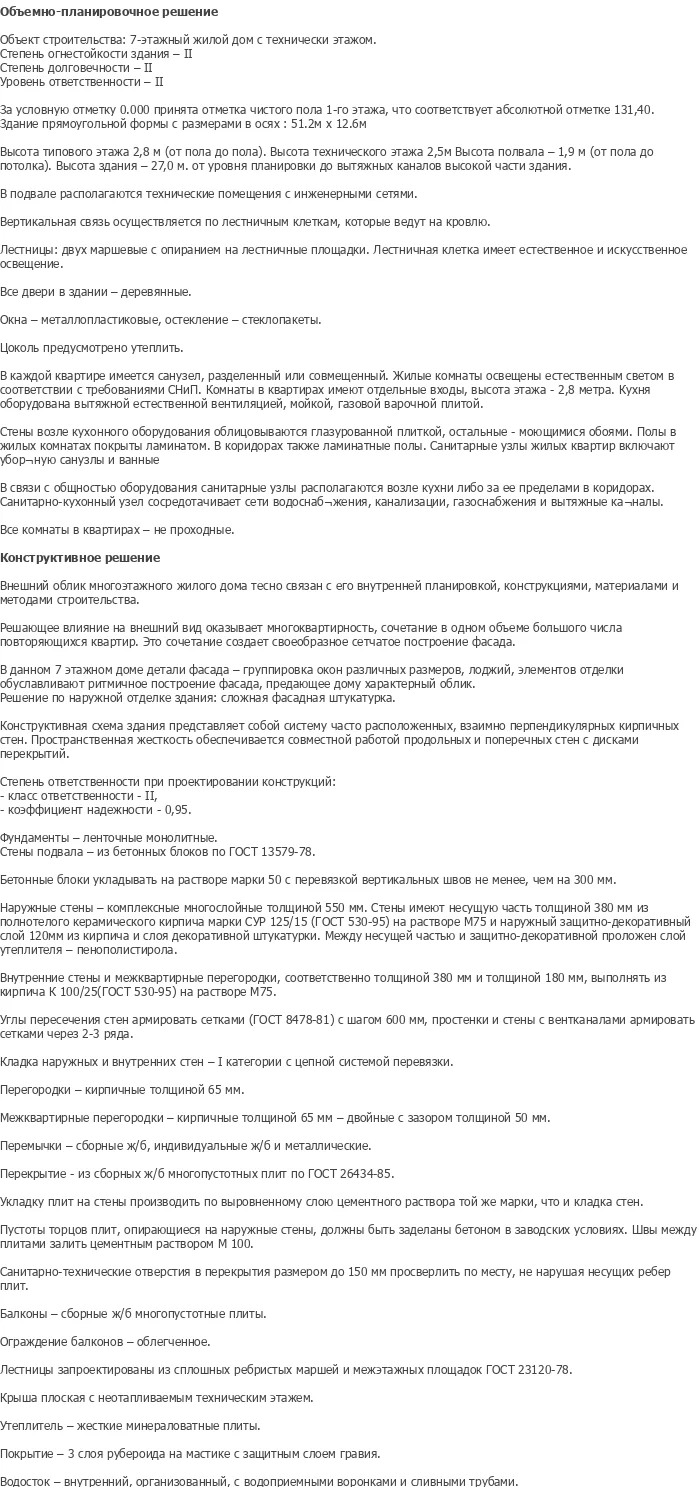

Проектируемый объект — проект 7 этажного жилого дома в г. Ростов-на-Дону. Здание прямоугольной формы с размерами в осях 51,2 x 12,6 м и предназначено для комфортного проживания нескольких семей в условиях плотной городской застройки. Высота типового этажа составляет 2,8 м, высота технического этажа — 2,5 м, высота подвала — 1,9 м. Общая высота здания — 27,0 м от уровня планировки до вытяжных каналов высокой части здания. Данный готовый диплом ПГС отличается высокой степенью проработки конструктивных решений и инженерных систем, что делает его универсальным шаблоном проекта для защиты в строительном вузе.

Степень огнестойкости здания — II, степень долговечности — II, уровень ответственности — II. В подвале располагаются технические помещения с инженерными сетями. Вертикальная связь осуществляется по лестничным клеткам, которые ведут на кровлю. Лестницы двухмаршевые с опиранием на лестничные площадки. Лестничная клетка имеет естественное и искусственное освещение. Все двери в здании — деревянные. Окна — металлопластиковые, остекление — стеклопакеты. Цоколь предусмотрено утеплить. Данный ПГС дипломный проект подходит студентам строительных специальностей, преподавателям и специалистам по проектированию многоэтажных жилых зданий. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №2094 предлагает оптимальное соотношение цены и качества.

Архитектурный облик здания формируется современным фасадным решением с четкой ритмикой оконных проемов, балконами и декоративными элементами. Фасады выполнены с использованием сложной фасадной штукатурки, что придает зданию респектабельный и современный вид. Решающее влияние на внешний вид оказывает многоквартирность, сочетание в одном объеме большого числа повторяющихся квартир. Это сочетание создает своеобразное сетчатое построение фасада.

Функциональные связи в здании решены поэтажно с четким зонированием жилых и технических помещений. В основу планировочной структуры дома положен принцип функционального зонирования с размещением типовых квартир на жилых этажах.

Типовые этажи (2–7 этажи): жилые комнаты освещены естественным светом в соответствии с требованиями СНиП. Комнаты в квартирах имеют отдельные входы, высота этажа — 2,8 метра. Кухня оборудована вытяжной естественной вентиляцией, мойкой, газовой варочной плитой. Стены возле кухонного оборудования облицовываются глазурованной плиткой, остальные — моющимися обоями. Полы в жилых комнатах покрыты ламинатом. В коридорах также ламинатные полы. Санитарные узлы жилых квартир включают уборную, санузел и ванные.

Первый этаж: на условную отметку 0,000 принята отметка чистого пола 1-го этажа, что соответствует абсолютной отметке 131,40. В связи с общностью оборудования санитарные узлы располагаются возле кухни либо за ее пределами в коридорах. Санитарно-кухонный узел сосредотачивает сети водоснабжения, канализации, газоснабжения и вытяжные каналы.

Подвал: в подвале располагаются технические помещения с инженерными сетями. Высота подвала — 1,9 м от пола до потолка.

Технический этаж: неотапливаемый технический этаж расположен под плоской кровлей. Высота технического этажа — 2,5 м.

Все комнаты в квартирах — не проходные. Квартиры имеют санузел, разделенный или совмещенный. Водосток — внутренний, организованный, с водоприемными воронками и сливными трубами.

Фундаменты: ленточные монолитные. Фундаменты являются подземной конструкцией, воспринимающей всю нагрузку от здания и передающей её на основание. Конструктивная схема здания представляет собой систему часто расположенных, взаимно перпендикулярных кирпичных стен. Пространственная жесткость обеспечивается совместной работой продольных и поперечных стен с дисками перекрытий.

Наружные стены: комплексные многослойные толщиной 550 мм. Стены имеют несущую часть толщиной 380 мм из полнотелого керамического кирпича марки СУР 125/15 (ГОСТ 530-95) на растворе М75 и наружный защитно-декоративный слой 120 мм из кирпича и слоя декоративной штукатурки. Между несущей частью и защитно-декоративной проложен слой утеплителя — пенополистирола. Кладка наружных и внутренних стен — I категории с цепной системой перевязки.

Внутренние стены и межквартирные перегородки: соответственно толщиной 380 мм и толщиной 180 мм, выполнены из кирпича К 100/25 (ГОСТ 530-95) на растворе М75. Углы пересечения стен армировать сетками (ГОСТ 8478-81) с шагом 600 мм, простенки и стены с вентканалами армировать сетками через 2–3 ряда.

Перегородки: кирпичные толщиной 65 мм. Межквартирные перегородки — кирпичные толщиной 65 мм — двойные с зазором толщиной 50 мм.

Перемычки: сборные железобетонные, индивидуальные железобетонные и металлические.

Перекрытия: из сборных железобетонных многопустотных плит по ГОСТ 26434-85. Укладку плит на стены производить по выровненному слою цементного раствора той же марки, что и кладка стен. Пустоты плит перекрытий, опирающихся на наружные стены, должны быть заделаны бетоном в заводских условиях. Швы между плитами залить цементным раствором М 100. Санитарно-технические отверстия в перекрытия размером до 150 мм просверлить по месту, не нарушая несущих ребер плит.

Балконы: сборные железобетонные многопустотные плиты. Ограждение балконов — облегченное.

Лестницы: запроектированы из сплошных ребристых маршей и межэтажных площадок ГОСТ 23120-78.

Кровля: плоская с неотапливаемым техническим этажом. Утеплитель — жесткие минераловатные плиты. Покрытие — 3 слоя рубероида на мастике с защитным слоем гравия. Водосток — внутренний, организованный, с водоприемными воронками и сливными трубами.

Технологическая карта на устройство ленточного фундамента включает область применения, монтаж монолитной фундаментной подушки, монтаж сборных фундаментных стен, калькуляцию трудовых затрат, требования к качеству выполнения работ, схему операционного контроля качества, материально-технические ресурсы, оборудование и инструмент, характеристику автобетоносмесителя на базе КамАЗ-5510, техническую характеристику автобетононасоса, инструкцию по охране труда и технике безопасности для бетонщика, транспортирование бетонной смеси, монтаж стен подвала, монтаж сборных железобетонных конструкций, оздоровительные мероприятия по предупреждению заболеваний рабочих виброболезнью, технико-экономические показатели.

Календарный график проведения строительно-монтажных работ составлен с учетом сезонности и технологических пауз. Применяется для оптимизации критического пути строительства. План включает график движения рабочих, график обеспечения работ, технологические перерывы.

Строительный генеральный план содержит размещение временных зданий, складов, дорог, коммуникаций. Выполнен расчет персонала, организация складского хозяйства, освещение, водоснабжение строительной площадки, мероприятия по охране окружающей среды. На генплане отражены зоны складирования материалов, площадки для монтажа конструкций, временные дороги и ограждение строительной площадки.

Технико-экономические показатели: включены в состав пояснительной записки и содержат сметную документацию по объектам строительства.

Диплом №2094 выделяется среди аналогичных работ по ПГС следующими характеристиками:

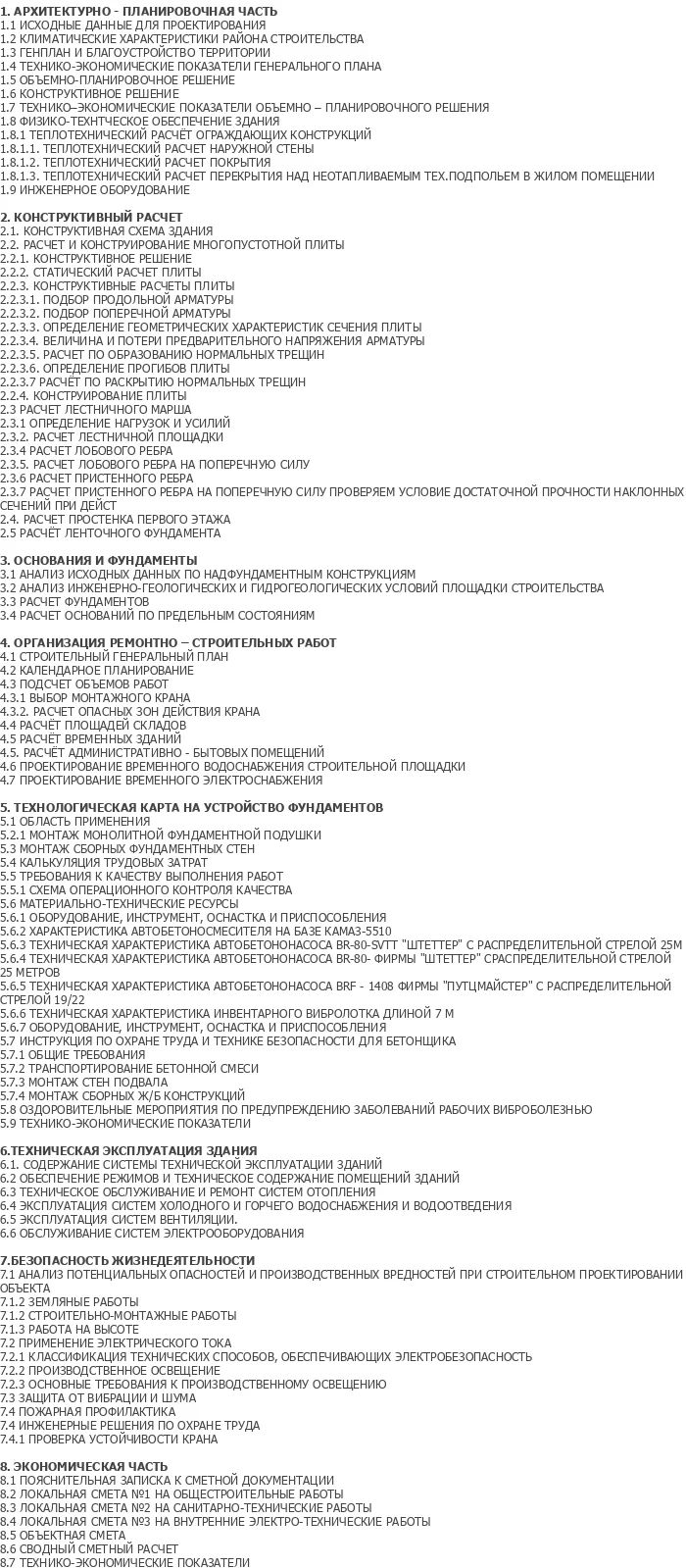

• Полная комплектация: 154 листа пояснительной записки и 9 листов графики AutoCAD — объем соответствует требованиям вузовской подготовки.
• Классическая архитектурная форма: 7-этажный кирпичный жилой дом — универсальный объект для защиты, демонстрирующий владение методами проектирования многоэтажных зданий.
• Разнообразие конструкций: ленточные фундаменты, сборные перекрытия, многослойные стены, плоская кровля — расчет и конструирование всех основных элементов.
• Практическая направленность: технологическая карта на устройство фундамента, календарный график, строительный генплан, технико-экономические показатели.
• Детальная проработка: конструирование фундаментов, плиты перекрытия, лестничного марша и лестничной площадки.
• Ручной расчет: соответствует требованиям вузовской подготовки по специальности ПГС.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда, безопасности жизнедеятельности и окружающей среды.
• Доступная цена: стоимость проекта 4 500 рублей — одна из лучших на рынке готовых дипломов ПГС.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №2094 по доступной цене — 4 500 рублей.
