Дипломный проект №2096 «Жилой 8-этажный дом с подземной автостоянкой на 30 автомобилей в г. Курске» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории многоэтажных жилых зданий средней этажности с встроенной подземной автостоянкой и предназначен для комфортного проживания семей в условиях городской застройки. Проект выполнен с учетом климатических условий Курской области и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела.

Проектируемый объект — 8-этажный жилой дом с подземной автостоянкой на 30 автомобилей, расположенный в г. Курске. Данный шаблон проекта разработан как комплексное решение для городской многоэтажной застройки с интегрированной парковочной инфраструктурой. Здание имеет сечение размером 23,4 × 21,48 м, периметр стен имеет сложную форму, что придает архитектурную выразительность фасадам.

Архитектурный облик здания формируется сочетанием керамического облицовочного кирпича на нижних этажах и светлой отделки на верхних уровнях, панорамным остеклением и выразительным входным порталом. Данный ПГС дипломный проект подходит студентам строительных специальностей, преподавателям и инженерам-проектировщикам, занимающимся проектированием многоэтажных жилых домов с подземными сооружениями. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №2096 предлагает полноценную расчетно-конструкторскую базу для защиты.

В здании запроектированы жилые квартиры, незадымляемая лестничная клетка и один лифт. Высота жилых этажей составляет 3 м, высота первого этажа — 4,2 м, высота подвала автостоянки — 3,3 м. Проектом предусмотрены деформационные швы. В здании выполнен организованный внутренний водоотвод, который осуществляется через 2 воронки. На крыше имеются вентиляционные шахты. Профиль кровли имеет сложную форму, на эксплуатируемой части кровли дополнительно устраивается отмостка из асфальтобетона толщиной 35 мм.

Здание имеет сечение размером 23,4 × 21,48 м. Периметр стен имеет сложную форму. Высота жилых этажей — 3 м, количество — 7. Высота первого этажа — 4,2 м. Высота подвала автостоянки — 3,3 м. В здании запроектирована незадымляемая лестничная клетка и один лифт. Проектом предусмотрена деформационная шовная система для компенсации температурных деформаций и осадочных процессов.

В здании запроектированы квартиры различной площади и планировки. Все жилые помещения обеспечены естественным освещением и вентиляцией. В квартирах предусмотрены совмещенные и раздельные санузлы с полным комплектом санитарно-технического оборудования. Кухни оборудованы вытяжной естественной вентиляцией, мойкой и газовой варочной плитой. Полы в жилых комнатах выполнены из ламината, в коридорах — ламинатные полы.

Вертикальная связь между этажами осуществляется по лестничным клеткам, которые ведут на кровлю. Лестницы двухмаршевые с опиранием на лестничные площадки. Лестничная клетка имеет естественное и искусственное освещение. Все двери в здании — деревянные, окна — металлопластиковые со стеклопакетами. Цоколь предусмотрено утеплить.

Фундаменты являются подземной конструкцией, воспринимающей всю нагрузку от здания. Применяемые фундаменты — сваи глубокого заложения. Сечение сваи 300×300 мм. Применяются забивные железобетонные сваи длиной 6 м. Несущая способность сваи и глубинная нагрузка определяется расчетом. Отметка низа забивки сваи — 13 м. Отметка верха ростверка — 6,460 м. Отметка низа ростверка — 6,760 м. Поверх сваи устраивается монолитный железобетонный ростверк для лучшей передачи усилий от здания.

Для этого голову сваи разбивают на 30 см, обнажая при этом арматуру, которая заливается в ростверк на 25 см приваривая ее к каркасу ростверка. Ростверк представляет собой железобетонную конструкцию, состоящую из арматуры и закладных деталей, залитых бетоном класса B20. Арматура ростверка сваривается в каркасы. Для защиты от коррозии стержней установливается расчетом. Под ростверк устраивается бетонная подготовка 100 мм из бетона класса B7,5. Для предотвращения подмокания и защиты от влаги предусматривается вертикальная и горизонтальная изоляция гидроизоляцией в обмазке битумом за 2 раза и прокладке гидроизоляционных материалов.

Стены подземной автостоянки запроектированы из бетона класса B 7,5 толщиной 400 мм. Перегородки выполнены из керамического полнотелого кирпича. Наружные стены — самонесущие многослойные: 1 слой — кладка из керамического облицовочного кирпича на цементно-песчаном растворе (1–3 этаж), армированная штукатурка (4–8 этаж); 2 слой — плиты минераловатные; 3 слой — газосиликатный блок; 4 слой — известково-песчаный раствор. Межквартирные перегородки — газосиликатные блоки толщиной 200 мм. Внутриквартирные перегородки — газосиликатные блоки толщиной 120 мм. Перекрытия этажей запроектированы из монолитной плиты на весь этаж, армированные горячекатаной сталью класса А-I и А-III.

Дипломный проект включает полный комплекс организационно-технологических решений для возведения 8-этажного жилого дома с подземной автостоянкой. Технологическая схема на возведение 1 этажа здания разработана с учетом специфики монолитного бетонирования и каменных работ, включает выбор и расчет основных строительных машин и механизмов, автотранспорта, а также мероприятия по технике безопасности и контролю качества.

Календарный план составлен с учетом технологических пауз, сезонности строительства и оптимизации сроков возведения объекта. Строительный генеральный план содержит размещение временных зданий, складов, дорог и коммуникаций, организацию строительной площадки, расчет персонала, складского хозяйства, освещение и водоснабжение строительной площадки. Разделы по организации и экономике строительства включают методы производства строительно-монтажных работ, календарное планирование, подсчет объемов работ, выбор монтажного крана, расчет опасных зон действия крана, расчет площадей складов, расчет временных зданий и административно-бытовых помещений, проектирование временного водоснабжения и электроснабжения строительной площадки.

В разделе безопасность жизнедеятельности выполнен анализ опасных и вредных факторов, расчет проекторного освещения на строительной площадке, меры по взрывопожаробезопасности и мероприятия по уменьшению загрязнения окружающей среды. Экономическая часть представлена локальной сметой на общестроительные работы, сметными расчетами на внутренние санитарно-технические и электротехнические работы, сводным сметным расчетом стоимости строительства и объектной сметой.

Диплом №2096 выделяется среди аналогичных работ по ПГС следующими характеристиками:

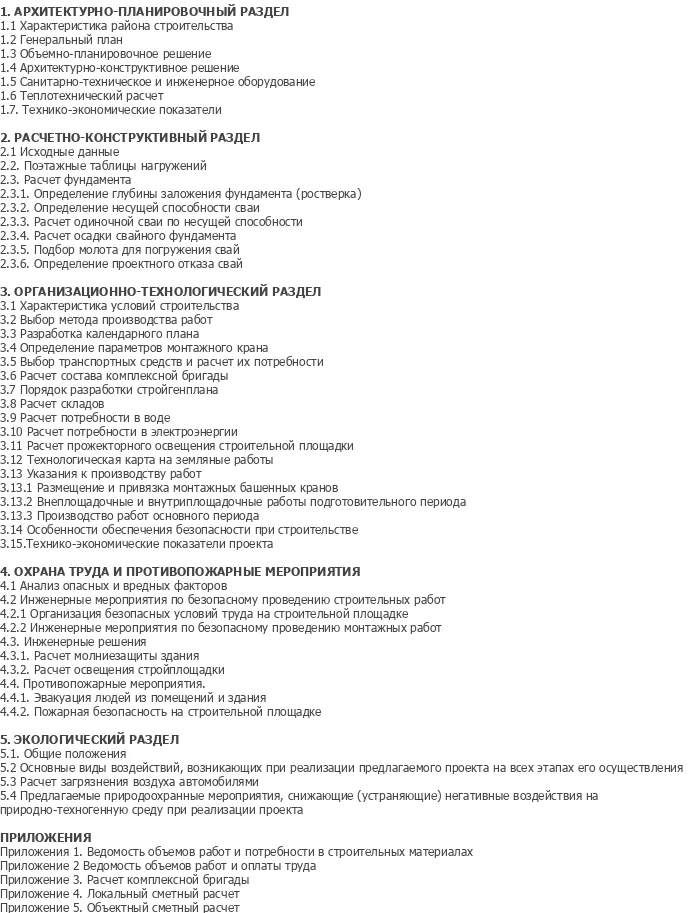

• Полная комплектация: 183 листа пояснительной записки и 12 листов графики AutoCAD — объем соответствует требованиям вузовской подготовки.
• Оптимальная этажность: 8-этажное здание с подземной автостоянкой — классический объект для дипломного проектирования по специальности ПГС.
• Энергоэффективная конструкция стен: многослойная система с газосиликатными блоками, минераловатным утеплителем и керамической облицовкой.
• Современная конструктивная система: монолитные железобетонные перекрытия, свайный фундамент с ростверком, безбалочная схема.
• Интегрированная парковка: подземная автостоянка на 30 автомобилей с удобным доступом.
• Практическая направленность: технологическая схема, календарный план, строительный генплан, сметная документация.
• Ручной расчет: соответствует требованиям вузовской подготовки по специальности ПГС, включает статический расчет, расчет плиты, колонны, фундамента и ростверка.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда, экологической безопасности и экономике строительства.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №2096 по доступной цене — 4 500 рублей.
