Дипломный проект №2096 «Жилой 8-этажный дом с подземной автостоянкой на 30 автомобилей в г. Курске» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории многоэтажных жилых зданий и предназначен для постоянного проживания в условиях городской застройки. Данный шаблон проекта выполнен с учетом климатических условий Курской области и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела. ПГС дипломный проект включает полный комплект графической части и подробную пояснительную записку, что делает его оптимальным выбором для студентов, которые хотят купить проект или скачать проект по направлению ПГС.

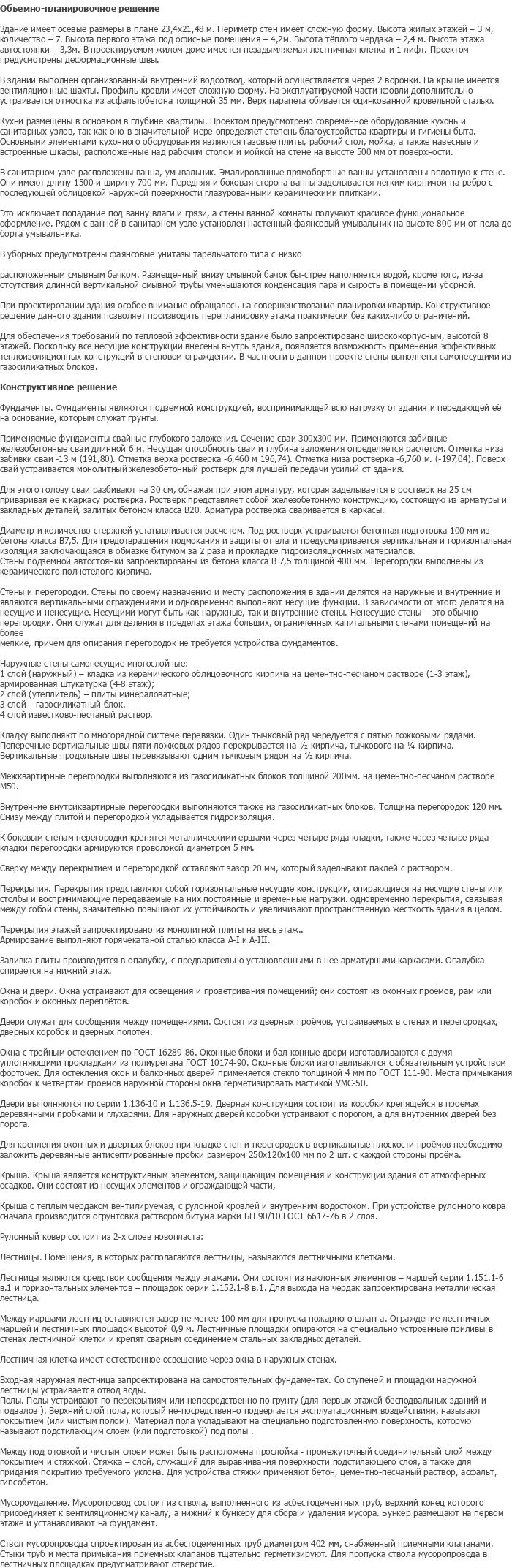

Проектируемый объект — проект 8 этажного жилого дома с подземной автостоянкой на 30 автомобилей, расположенный в г. Курске. Здание имеет сложную форму в плане размером 23,4 x 21,48 м и предназначено для комфортного проживания нескольких семей в условиях плотной городской застройки. Высота жилых этажей составляет 3 м, количество квартир — 7, высота первого этажа под офисные помещения — 4,2 м. Высота теплого чердака — 2,4 м, высота этажа автостоянки — 3,3 м. Данный готовый диплом ПГС отличается высокой степенью проработки инженерных систем и конструктивных решений, что делает его универсальным шаблоном проекта для защиты в строительном вузе.

В проектируемом жилом доме запроектирована незадымляемая лестничная клетка и один лифт, что обеспечивает безопасность эвакуации жильцов и удобство передвижения. Проектом предусмотрены деформационные швы, позволяющие компенсировать температурные и осадочные деформации здания. В здании выполнен организованный внутренний водоотвод, осуществляемый через две воронки. На крыше имеются вентиляционные шахты, а профиль кровли имеет сложную форму с дополнительной устройством отмостки и асфальтобетонным покрытием толщиной 35 мм. Данный ПГС дипломный проект подходит студентам строительных специальностей, преподавателям и специалистам по проектированию многоэтажных жилых домов.

Архитектурный облик здания формируется современным фасадным решением с панорамным остеклением, контрастными цветовыми акцентами и четкой ритмикой оконных проемов. Фасады выполнены с использованием керамического облицовочного кирпича и штукатурки, что придает зданию респектабельный и современный вид. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №2096 предлагает оптимальное соотношение цены и качества.

Функциональные связи в здании решены поэтажно с четким зонированием жилых, коммерческих и технических помещений. В основу планировочной структуры дома положен принцип функционального зонирования с размещением различных типов помещений на различных уровнях.

Первый этаж (коммерческая зона): офисные помещения с отдельным входом, обеспечивающие возможность размещения магазинов или сервисных служб. Высота помещений 4,2 м создает комфортные условия для коммерческой деятельности.

Жилые этажи (2–8 этажи): типовые квартиры с различным количеством комнат. Кухни размещены в основном в глубине квартиры. Проектом предусмотрено современное оборудование кухни и санитарных узлов, включающее газовые плиты, рабочий стол, мойку, встроенные шкафы, расположенные на высоте 500 мм от поверхности. В санитарном узле размещены ванна, умывальник, эмалированные прямоугольные ванны установлены вплотную к стене длиной 1500 мм и шириной 700 мм. Передняя и боковая сторона ванны заделывается легким кирпичом на ребро с последующей облицовкой наружной поверхности глазурованными керамическими плитками.

Подземная автостоянка: рассчитана на размещение 30 автомобилей. Стены подземной автостоянки запроектированы из бетона класса B 7,5 толщиной 400 мм. Перегородки выполнены из керамического полнотелого кирпича. В уборных предусмотрены фаянсовые унитазы тарельчатого типа с низко расположенным смывным бачком. Для обеспечения требований по тепловой эффективности здания запроектировано широкопролетное, высотой 8 м, покрытие все несущие конструкции внесены внутрь здания, появляется возможность применения эффективных теплоизоляционных конструкций в стеновом ограждении. В частности в данном проекте стены выполнены самонесущими из газосиликатных блоков.

Фундаменты: являются подземной конструкцией, воспринимающей всю нагрузку от здания и передающей её на основание, которым служат грунты. Применяемые фундаменты — свайные глубокого заложения. Свайные сваи 300x300 мм. Применяются забивные железобетонные сваи длиной 6 м. Несущая способность свай и глубина заложения определяется расчетом. Отметка низа забивки свай -13 м (191,80). Отметка верха ростверка -6,460 м (196,74). Отметка низа ростверка -6,760 м (-197,04). Поверх свай устраивается монолитный железобетонный ростверк для лучшей передачи усилий от здания.

Стены: наружные стены самонесущие многослойные: 1 слой (наружный) — кладка из керамического облицовочного кирпича на цементно-песчаном растворе (1–3 этаж), армированная штукатурка (4–8 этаж); 2 слой (утеплитель) — плиты минераловатные; 3 слой — газосиликатный блок; 4 слой известково-песчаный раствор. Кладка выполняют по многорядной системе перевязки. Один тычковый ряд чередуется с пятью ложковыми рядами. Межквартирные перегородки выполняются из газосиликатных блоков толщиной 200 мм на цементно-песчаном растворе М50. Внутренние внутриквартирные перегородки выполняются также из газосиликатных блоков толщиной 120 мм.

Перекрытия: этажей запроектировано из монолитной плиты на весь этаж. Армирование выполняют горячекатаной сталью класса А-I и А-III. Заливка плиты производится в опалубку, с предварительно установленными в нее арматурными каркасами. Опалубка опирается на нижний этаж.

Кровля: плоская с рулонным кровельным покрытием и внутренним водостоком. При устройстве рулонного ковра сначала производится огрунтовка раствором битума марки БН 90/10 ГОСТ 6617-76 в 2 слоя. Рулонный ковер состоит из 2-х слоев новопласта. Крыша с теплым чердаком вентилируемая, с рулонной кровлей и внутренним водостоком.

Окна и двери: устанавливаются для освещения и проветривания помещений; состоят из оконных проемов, рам или коробок и оконных переплетов. Окна с тройным остеклением по ГОСТ 16289-86. Оконные блоки и балконные двери изготавливаются с двумя уплотняющими прокладками из полиуретана ГОСТ 10174-90. Оконные блоки изготавливаются с обязательным устройством форточек. Для остекления окон и балконных дверей применяется стекло толщиной 4 мм по ГОСТ 111-90.

Лестницы: лестничные клетки имеют естественное освещение через окна в наружных стенах. Между маршами лестниц оставляется зазор не менее 100 мм для пропуска пожарного шланга. Ограждение лестничных маршей и площадок высотой 0,9 м. Входная наружная лестница запроектирована на самостоятельных фундаментах.

Технологическая схема на возведение 1 этажа здания включает объемы работ, способы производства, комплектацию машин и механизмов, трудовые затраты, технику безопасности. Схема разработана с учетом использования башенного крана и современных строительных технологий.

Календарный план составлен с учетом сезонности и технологических пауз. Применяется для оптимизации критического пути строительства. План включает график движения рабочих, график обеспечения работ, технологические перерывы.

Строительный генеральный план содержит размещение временных зданий, складов, дорог, коммуникаций. Выполнен расчет персонала, организация складского хозяйства, освещение, водоснабжение строительной площадки, мероприятия по охране окружающей среды. На генплане отражены зоны складирования материалов, площадки для монтажа конструкций, временные дороги и ограждение строительной площадки.

Технико-экономические показатели: сметная стоимость объекта, сметная стоимость строительных работ, выработка на одного рабочего в день, строительный объем здания, сметная стоимость 1 м² общей площади здания, нормативная продолжительность строительства, продолжительность строительства, коэффициент использования основных фондов, себестоимость 1 м² жилой площади.

Диплом №2096 выделяется среди аналогичных работ по ПГС следующими характеристиками:

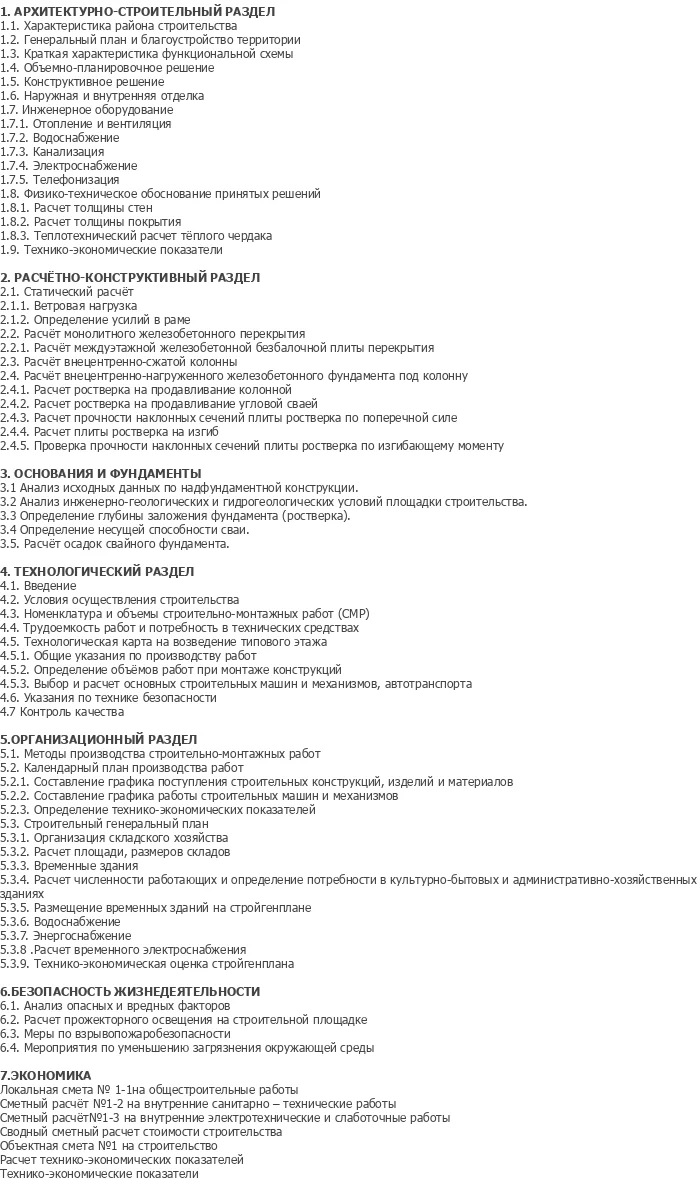

• Полная комплектация: 183 листа пояснительной записки и 12 листов графики AutoCAD — объем соответствует требованиям вузовской подготовки.
• Сложная архитектурная форма: 8-этажный дом с подземной автостоянкой — продвинутый объект для защиты, демонстрирующий владение современными методами проектирования.
• Разнообразие конструкций: свайные фундаменты, монолитные перекрытия, многослойные стены, плоская кровля — расчет и конструирование всех основных элементов.
• Практическая направленность: технологическая схема, календарный план, строительный генплан, технико-экономические показатели.
• Уникальные функциональные зоны: подземная автостоянка на 30 автомобилей, коммерческие помещения на первом этаже, незадымляемая лестничная клетка.
• Ручной расчет: соответствует требованиям вузовской подготовки по специальности ПГС.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда и окружающей среды.
• Доступная цена: стоимость проекта 4 500 рублей — одна из лучших на рынке готовых дипломов ПГС.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №2096 по доступной цене — 4 500 рублей.
