Дипломный проект №2097 «17-этажный жилой дом со встроенным торговым центром в г. Орел» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории многоэтажных жилых зданий повышенной этажности с встроенными помещениями общественного назначения и предназначен для постоянного проживания семей в условиях городской застройки. Проект выполнен с учетом климатических условий г. Орла и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела. Объем дипломной работы составляет 14 листов чертежей dwg (AutoCAD) и 111 листов пояснительной записки MS Word.

Дипломный проект №2097 «17-этажный жилой дом со встроенным торговым центром в г. Орел» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории многоэтажных жилых зданий повышенной этажности с встроенными помещениями торгового назначения и предназначен для постоянного проживания семей в условиях городской застройки. Проект выполнен с учетом климатических условий г. Орла и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела.

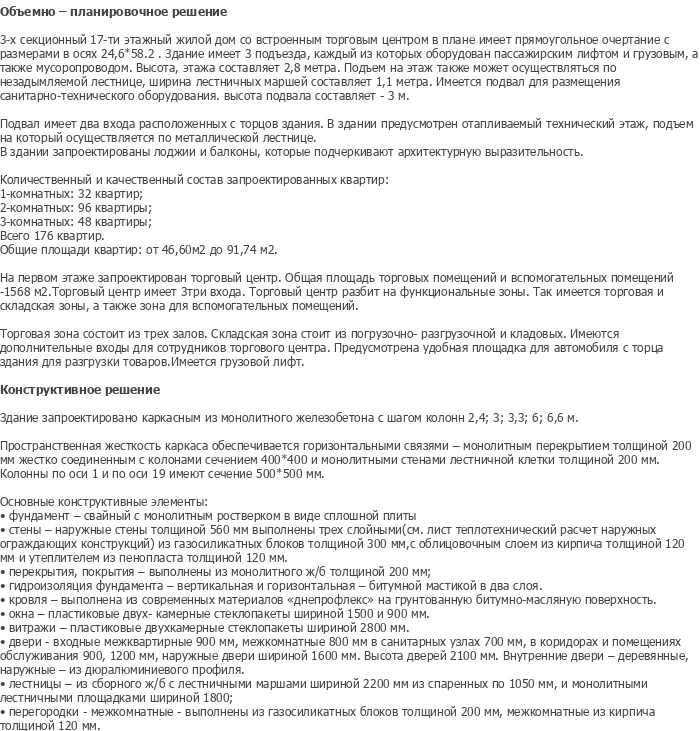

3-х секционный 17-ти этажный жилой дом со встроенным торговым центром в плане имеет прямоугольное очертание с размерами в осях 24,67×58,2 м. Здание имеет 3 подъезда, каждый из которых оборудован пассажирским лифтом и грузовым, а также мусоропроводом. Высота этажа составляет 2,8 метра. Подъем на этаж также может осуществляться по лестницам/ярусом лестнице, ширина лестничных маршей составляет 1,1 метра. Имеется подвал для размещения санитарно-технического оборудования, высота подвала составляет 3 м. Данный ПГС дипломный проект подходит студентам строительных специальностей, преподавателям и специалистам по проектированию многофункциональных жилых зданий. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №2097 предлагает оптимальное соотношение цены и качества.

Подвал имеет два входа расположенных с торцов здания. В здании предусмотрен отапливаемый технический этаж, подвал и квартиры осуществляется по металлической лестнице. В здании запроектированы лоджии и балконы, которые подчеркивают архитектурную выразительность. Количественный и качественный состав запроектированных квартир: 1-комнатных — 32 квартиры, 2-комнатных — 96 квартир, 3-комнатных — 48 квартир. Всего 176 квартир. Общие площади квартир: от 46,60 м² до 91,74 м².

На первом этаже запроектирован торговый центр. Общая площадь торговых помещений и вспомогательных помещений — 1568 м². Торговый центр имеет 3 входа. Торговый центр разбит на функциональные зоны: торговая зона, складская зона, а также зона для вспомогательных помещений. Торговая зона состоит из трех залов. Складская зона стоит из погрузочно-разгрузочной и кладовых. Имеются дополнительные входы для сотрудников торгового центра. Предусмотрена удобная площадка для автомобиля с торца здания для разгрузки товаров. Имеется грузовой лифт.

Планировочные решения квартир обеспечивают нормативную продолжительность инсоляции во всех квартирах, а также нормативный коэффициент естественного освещения в жилых помещениях. Планировка квартир решается с учетом функционального разделения на зону гостевую — дневного пребывания людей (общие комнаты, кухни) и зону тихого отдыха (спальные и примыкающие к этой зоне санузлы и ванные комнаты). Расположение кухни в непосредственной близости с общей комнатой гибко решает планировку квартир.

В здании предусмотрены лоджии и балконы, которые подчеркивают архитектурную выразительность фасадов. Окна — пластиковые двухкамерные стеклопакеты шириной 2800 мм. Двери — входные межквартирные 900 мм, межкомнатные 800 мм в санитарных узлах 700 мм, в коридорах и помещениях обслуживания 900, 1200 мм, наружные двери шириной 1600 мм. Высота дверей 2100 мм. Внутренние двери — деревянные, наружные — из алюминиевого профиля. Лестницы — из сборного ж/б с лестничными маршами шириной 2200 мм из спаренных по 1050 мм, и монолитными лестничными площадками шириной 1800 мм.

Здание запроектировано каркасным из монолитного железобетона с шагом колонн 2,4; 3; 3,3; 6; 6,6 м. Пространственная жесткость каркаса обеспечивается горизонтальными связями — монолитным перекрытием толщиной 200 мм жестко соединенным с колоннами сечением 400×400 и монолитными стенами лестничной клетки толщиной 200 мм. Колонны по оси 1 и по оси 19 имеют сечение 500×500 мм.

Фундамент — свайный с монолитным ростверком в виде сплошной плиты. Стены — наружные стены толщиной 560 мм выполнены из трех слоев: газосиликатных блоков толщиной 300 мм с облицовочным слоем из кирпича толщиной 120 мм и утеплителем из пенопласта толщиной 150 мм. Перекрытия и покрытия выполнены из монолитного ж/б толщиной 200 мм. Гидроизоляция фундамента — вертикальная и горизонтальная битумной мастикой в два слоя.

Кровля выполнена из современных материалов «Цендрофлекс» на грунтованную битумно-масляную поверхность. Витражи — пластиковые двухкамерные стеклопакеты шириной 2800 мм. Вариантное проектирование включает анализ четырех вариантов конструктивных решений с технико-экономическим обоснованием и выбором оптимального варианта. Расчет и конструирование монолитного ж.б. каркаса включает сбор нагрузок на плиту покрытия, на 1 м² перекрытия, определение ветровой нагрузки, расчет пространственной системы на статические нагрузки с выбором расчетных сочетаний усилий.

Проект включает комплекс технологических и организационных решений. Технологическая карта на оклейку стен обоями содержит описание технологии отделочных работ, комплектацию инструментов и материалов, технику безопасности. Календарный план производства работ составлен с учетом сезонности и технологических пауз для оптимизации критического пути строительства. Строительный генплан содержит размещение временных зданий, складов, дорог и коммуникаций.

Технология и организация строительства включает калькуляцию затрат труда, расчет состава комплексной бригады бетонщиков и отделочников, выбор монтажных машин, расчет площади приобъектных складов, расчет потребностей в административных, хозяйственных, производственных и санитарно-бытовых помещениях, расчет временного водоснабжения, определение числа прожекторов.

Экономический раздел включает локальные сметы, сетевые расчеты на устройство систем вентиляции, водопровода, канализации, освещения, слаботочных сетей, горячего водоснабжения, отопления, пароснабжения и газоснабжения, отвод земли, подготовительные работы, подсобные помещения, трансформаторную подстанцию, автодороги, внешние сети связи, водопровода, канализации, теплогазоснабжения, благоустройство и озеленение территории. Объектный сметный расчет, сводный сметный расчет стоимости строительства и технико-экономические показатели.

Диплом №2097 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Многофункциональность: жилые квартиры на 17 этажах, встроенный торговый центр площадью 1568 м² на первом этаже — разнообразие функциональных зон.
• Монолитный железобетонный каркас: современная технология многоэтажного строительства с расчетом и конструированием всех элементов.
• Свайный фундамент с монолитным ростверком: сложная и интересная с геотехнической точки зрения конструкция фундамента.
• Вариантное проектирование: анализ четырех вариантов конструктивных решений с технико-экономическим обоснованием выбора оптимального.
• Комплексный экономический раздел: 18 сетевых расчетов, локальные и сводные сметы — полнота сметной документации.
• Разнообразие квартир: 176 квартир различной площади от 46,60 м² до 91,74 м² — 1, 2 и 3-комнатные.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.
• Доступная стоимость: готовый диплом ПГС по цене 4 400 рублей — оптимальное соотношение цены и качества.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №2097 по доступной цене.
