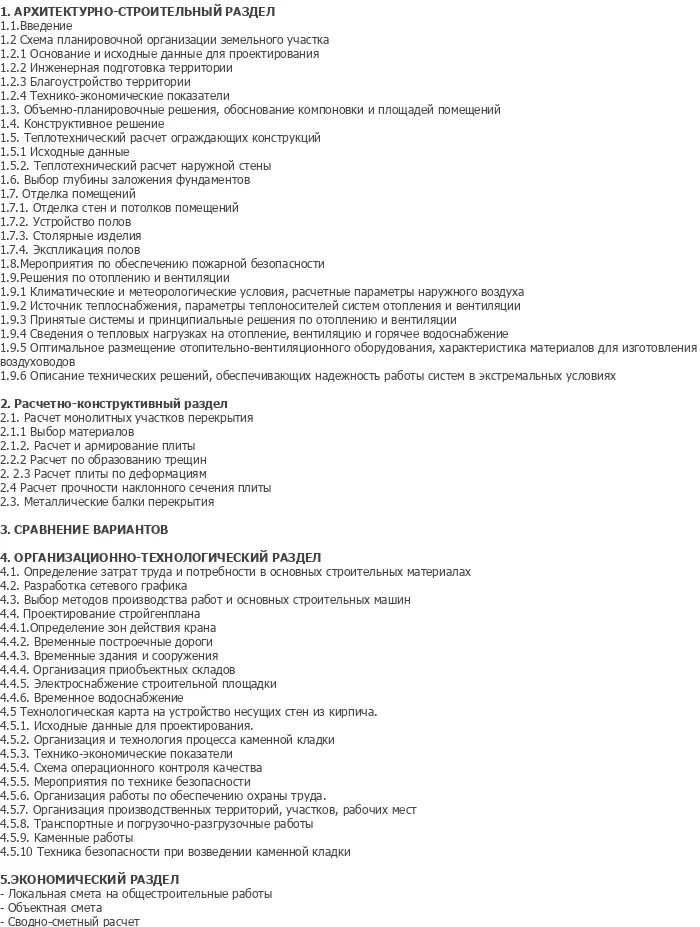

Диплом ПГС двухсекционного кирпичного дома состоит из 12 чертежей dwg и 135 листов пояснительной записки в word. Дом четырнадцатиэтажный, угловой с поворотом на 135 градусов. В цокольном этаже предусмотрен ресторан и магазин продовольственных товаров. На первом этаже расположены офисы.

Конструктивные решения:
- Схема здания: бескаркасный с несущими стенами;
- Фундамент: ленточный сборный;
- Стены: кирпичные;
- Перекрытия: сборные;
- Кровля: плоская.

Габаритные размеры здания:
Длина: 48,67 м;
Ширина: 42,13 м;
Высота: 43,0 м.

Расчет конструкций: произведен ручным методом.

Технологическая карта (ППР) на каменную кладку.

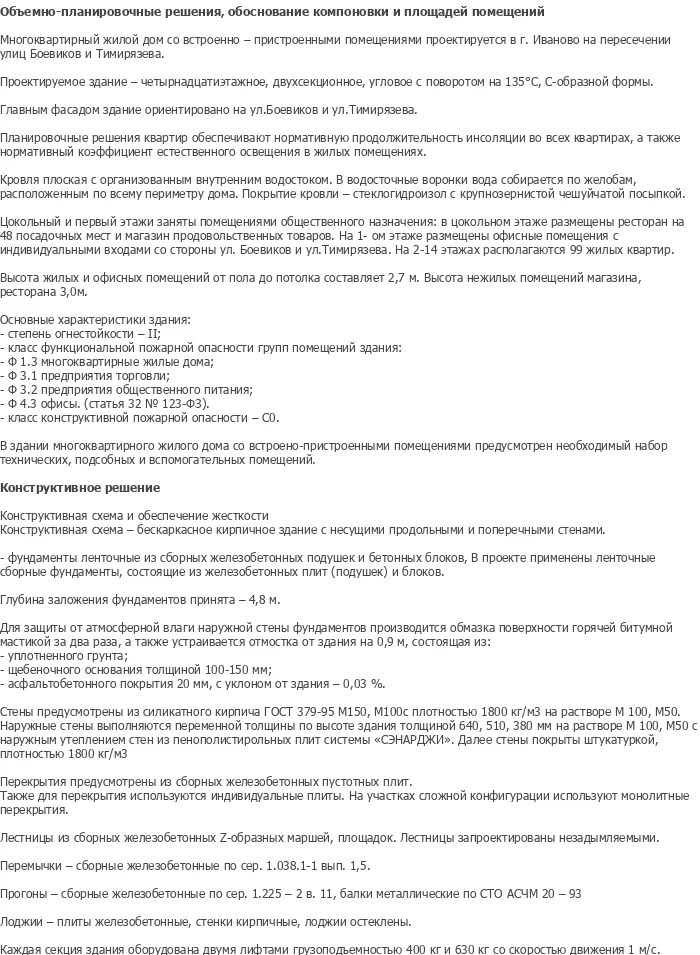

Объемно-планировочные решения, обоснование компоновки и площадей помещений

Многоквартирный жилой дом со встроенно – пристроенными помещениями проектируется в г. Иваново на пересечении улиц Боевиков и Тимирязева.

Проектируемое здание – четырнадцатиэтажное, двухсекционное, угловое с поворотом на 135°С, С-образной формы.

Главным фасадом здание ориентировано на ул.Боевиков и ул.Тимирязева.

Планировочные решения квартир обеспечивают нормативную продолжительность инсоляции во всех квартирах, а также нормативный коэффициент естественного освещения в жилых помещениях.

Кровля плоская с организованным внутренним водостоком. В водосточные воронки вода собирается по желобам, расположенным по всему периметру дома. Покрытие кровли – стеклогидроизол с крупнозернистой чешуйчатой посыпкой.

Цокольный и первый этажи заняты помещениями общественного назначения: в цокольном этаже размещены ресторан на 48 посадочных мест и магазин продовольственных товаров. На 1- ом этаже размещены офисные помещения с индивидуальными входами со стороны ул. Боевиков и ул.Тимирязева. На 2-14 этажах располагаются 99 жилых квартир.

Высота жилых и офисных помещений от пола до потолка составляет 2,7 м. Высота нежилых помещений магазина, ресторана 3,0м.

Основные характеристики здания:
- степень огнестойкости – II;
- класс функциональной пожарной опасности групп помещений здания:
- Ф 1.3 многоквартирные жилые дома;
- Ф 3.1 предприятия торговли;
- Ф 3.2 предприятия общественного питания;
- Ф 4.3 офисы. (статья 32 № 123-ФЗ).
- класс конструктивной пожарной опасности – С0.

В здании многоквартирного жилого дома со встроено-пристроенными помещениями предусмотрен необходимый набор технических, подсобных и вспомогательных помещений.

Конструктивное решение

Конструктивная схема и обеспечение жесткости
Конструктивная схема – бескаркасное кирпичное здание с несущими продольными и поперечными стенами.

- фундаменты ленточные из сборных железобетонных подушек и бетонных блоков, В проекте применены ленточные сборные фундаменты, состоящие из железобетонных плит (подушек) и блоков.

Глубина заложения фундаментов принята – 4,8 м.

Для защиты от атмосферной влаги наружной стены фундаментов производится обмазка поверхности горячей битумной мастикой за два раза, а также устраивается отмостка от здания на 0,9 м, состоящая из:
- уплотненного грунта;
- щебеночного основания толщиной 100-150 мм;
- асфальтобетонного покрытия 20 мм, с уклоном от здания – 0,03 %.

Стены предусмотрены из силикатного кирпича ГОСТ 379-95 М150, М100с плотностью 1800 кг/м3 на растворе М 100, М50. Наружные стены выполняются переменной толщины по высоте здания толщиной 640, 510, 380 мм на растворе М 100, М50 с наружным утеплением стен из пенополистирольных плит системы «СЭНАРДЖИ». Далее стены покрыты штукатуркой, плотностью 1800 кг/м3

Перекрытия предусмотрены из сборных железобетонных пустотных плит.
Также для перекрытия используются индивидуальные плиты. На участках сложной конфигурации используют монолитные перекрытия.

Лестницы из сборных железобетонных Z-образных маршей, площадок. Лестницы запроектированы незадымляемыми.

Перемычки – сборные железобетонные по сер. 1.038.1-1 вып. 1,5.

Прогоны – сборные железобетонные по сер. 1.225 – 2 в. 11, балки металлические по СТО АСЧМ 20 – 93

Лоджии – плиты железобетонные, стенки кирпичные, лоджии остеклены.

Каждая секция здания оборудована двумя лифтами грузоподъемностью 400 кг и 630 кг со скоростью движения 1 м/с.
