Дипломный проект №2100 «15 этажный жилой дом с подземной автостоянкой в г. Хабаровск» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории многоэтажных жилых зданий повышенной этажности с встроенными общественными помещениями и подземной автостоянкой. Проект выполнен с учетом сейсмических и климатических условий г. Хабаровск и может быть адаптирован под любой регион России путем пересчета теплотехнического и сейсмического разделов.

Проектируемый объект — 15-этажный жилой дом с подземной автостоянкой, расположенный в г. Хабаровск. Данный шаблон проекта разработан как комплексное решение для городской многоэтажной застройки с коммерческой составляющей на нижних этажах и жилой частью в верхних уровнях. Здание относится к категории B по взрывопожарной и пожарной опасности, I степени огнестойкости высотной части и II степени огнестойкости низкой части, классу конструктивной пожарной опасности C-I.

Архитектурный облик здания формируется современным фасадным решением с панорамным остеклением лестнично-лифтового узла, контрастной цветовой гаммой фасадных панелей и выразительным входным порталом. Данный ПГС дипломный проект подходит студентам строительных специальностей, преподавателям и инженерам-проектировщикам, занимающимся проектированием многофункциональных жилых комплексов. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №2100 предлагает комплексный подход к проектированию высотных зданий в сложных климатических условиях.

На первых двух этажах запроектированы торгово-офисные помещения для размещения административных и торговых организаций. На типовом жилом этаже предусмотрено 6 квартир: 2 однокомнатные общей площадью 53 м², 2 двухкомнатные общей площадью 75 м² и 2 трехкомнатные общей площадью 91 м². В каждой квартире предусмотрен раздельный санузел, остекленные лоджии и система вентиляции. Здание оборудовано двумя лифтами, мусоропроводом и незадымляемой лестницей.

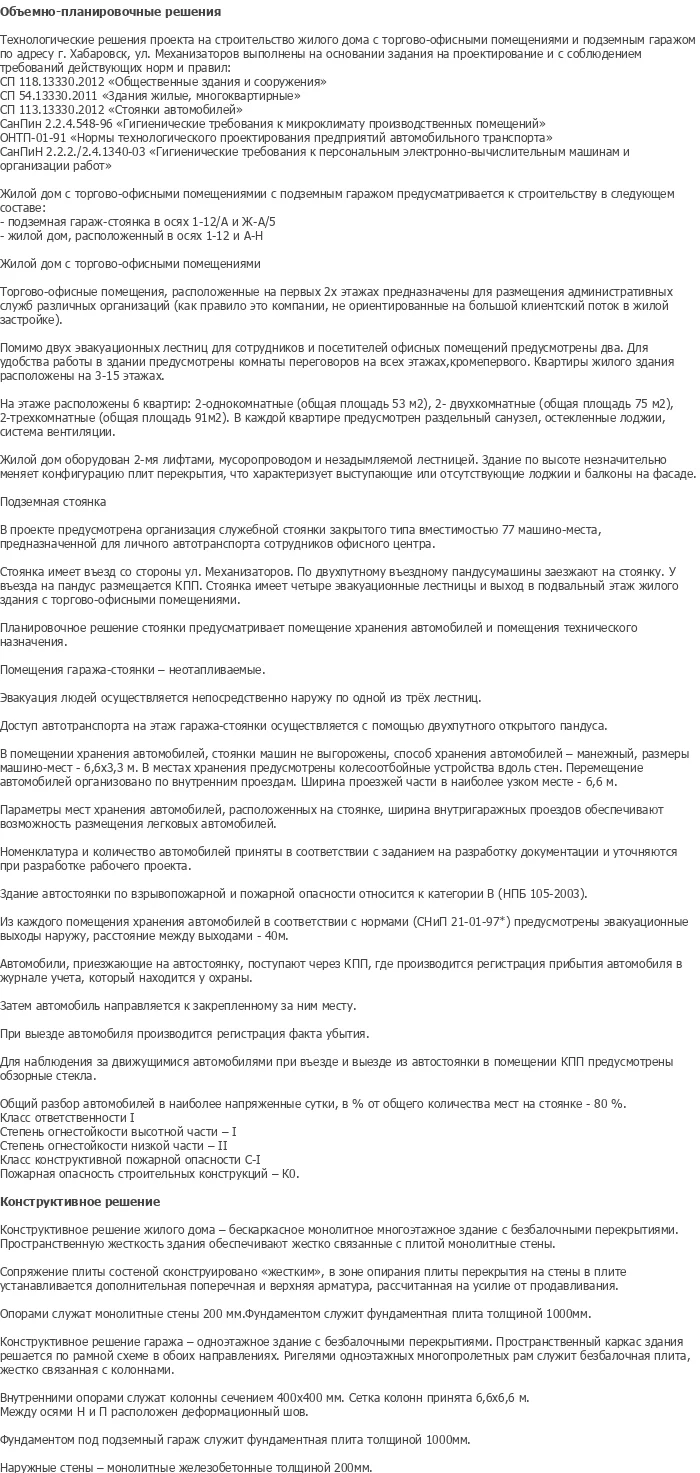

Технологические решения проекта на строительство жилого дома с торгово-офисными помещениями и подземным гаражом выполнены на основании задания на проектирование и с соблюдением требований действующих норм и правил: СП 118.13330.2012 «Общественные здания и сооружения», СП 54.13330.2011 «Здания жилые, многоквартирные», СП 113.13330.2012 «Стоянки автомобилей», СанПиН 2.2.4.548-96, СанПиН 2.2.2/2.4.1340-03 и других нормативных документов.

Жилой дом с торгово-офисными помещениями и подземным гаражом предусматривается к строительству в следующем составе: подземная стоянка в осях 1–12/А и Ж–А/5 и жилой дом, расположенный в осях 1–12 и А–Н. Торгово-офисные помещения на первых двух этажах предназначены для размещения административных и торговых организаций, не ориентированных на большой клиентский поток в жилой застройке. Для удобства работы в здании предусмотрены комнаты переговоров на всех этажах, кроме первого. Квартиры жилого здания расположены на 3–15 этажах.

Подземная стоянка закрытого типа вмещает 77 машино-мест и предназначена для личного автотранспорта сотрудников офисного центра. Стоянка имеет въезд со стороны ул. Механизаторов. По двухпутному въездному пандусу автомобили заезжают на стоянку. У въезда на пандус размещается КПП. Стоянка имеет четыре эвакуационные лестницы и выход в подвальный этаж жилого здания. Помещения гаража-стоянки — неотапливаемые. Эвакуация людей осуществляется непосредственно наружу по одной из трех лестниц. Доступ автотранспорта на этаж гаража-стоянки осуществляется с помощью двухпутного открытого пандуса.

Конструктивное решение жилого дома — бескаркасное монолитное многоэтажное здание с безбалочными перекрытиями. Пространственную жесткость здания обеспечивают жестко связанные с плитой монолитные стены. Сопряжение плиты состоит из «жестким», в зоне опирания плиты перекрытия на стены в плите устанавливается дополнительная поперечная и верхняя арматура, рассчитанная на усилие от продавливания. Опорами служат монолитные стены толщиной 200 мм.

Фундаментом служит фундаментальная плита толщиной 1000 мм. Конструктивное решение гаража — одноэтажное здание с безбалочными перекрытиями. Пространственный каркас здания решается по рамной схеме в обоих направлениях. Ригелями одноэтажных многопролетных рам служит безбалочная плита, жестко связанная с колоннами. Внутренними опорами служат колонны сечением 400×400 мм. Сетка колонн принята 6,6×6,6 м. Между осями Н и П расположен деформационный шов. Фундаментом под подземный гараж служит фундаментальная плита толщиной 1000 мм. Наружные стены — монолитные железобетонные толщиной 200 мм.

Расчет конструкций произведен в программном комплексе ПК «Мономах», что обеспечивает высокую точность и достоверность результатов расчета. В расчетно-конструктивной части выполнен сбор нагрузок на покрытие, расчет монолитной плиты, подбор арматуры и расчет стен.

Дипломный проект включает полный комплекс организационно-технологических решений для возведения 15-этажного монолитного жилого дома с подземной автостоянкой. Технологическая карта (ППР) на устройство монолитных стен и перекрытий разработана с учетом специфики монолитного бетонирования, включает технологию опалубки, армирования, бетонирования и ухода за бетоном, а также мероприятия по технике безопасности и охране труда.

Комплексный укрупненный сетевой график (КУСГ) на возведение комплекса представлен в двух вариантах и содержит оптимизацию сроков строительства с учетом технологических пауз и сезонности работ. Календарный график производства СМР и специальных работ составлен в двух вариантах с построением эпюры потребности в трудовых ресурсах и графика потребности в финансировании. Сетевой график строительства объекта позволяет определить критический путь и резервы времени для отдельных работ.

Стройгенплан жилого дома и стройгенплан комплекса содержат размещение временных зданий, складов, дорог, коммуникаций, организацию строительной площадки, расчет персонала, складского хозяйства, освещения и водоснабжения. Разделы по охране труда и пожарной безопасности, а также охране окружающей среды разработаны в соответствии с действующими нормативными требованиями.

Диплом №2100 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Полная комплектация: 148 листов пояснительной записки и 15 листов графики AutoCAD — объем соответствует требованиям вузовской подготовки.
• Высокая этажность: 15-этажное здание с подземной автостоянкой — сложный объект, демонстрирующий глубокое понимание конструктивных и технологических решений.
• Современная конструктивная система: бескаркасное монолитное здание с безбалочными перекрытиями, фундаментная плита, монолитные железобетонные стены.
• Многофункциональность: сочетание жилых, торгово-офисных помещений и подземной автостоянки на 77 машино-мест.
• Практическая направленность: технологическая карта ППР, КУСГ (2 варианта), календарный график (2 варианта), сетевой график, стройгенпланы.
• Программный расчет: расчет конструкций выполнен в ПК «Мономах» — соответствует современным требованиям проектирования.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического и сейсмического разделов.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда, пожарной безопасности и окружающей среды.
• Доступная стоимость: 6 000 рублей — оптимальное соотношение цены и качества для готового диплома ПГС.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №2100 по доступной цене.
