Диплом №2101 "Жилой дом переменной этажности с монолитным каркасом в г. Истра"
Обращаем внимание, что любой проект можно привязать к Вашему городу, в большинстве случаев для этого необходимо только пересчитать теплотехнический расчет.

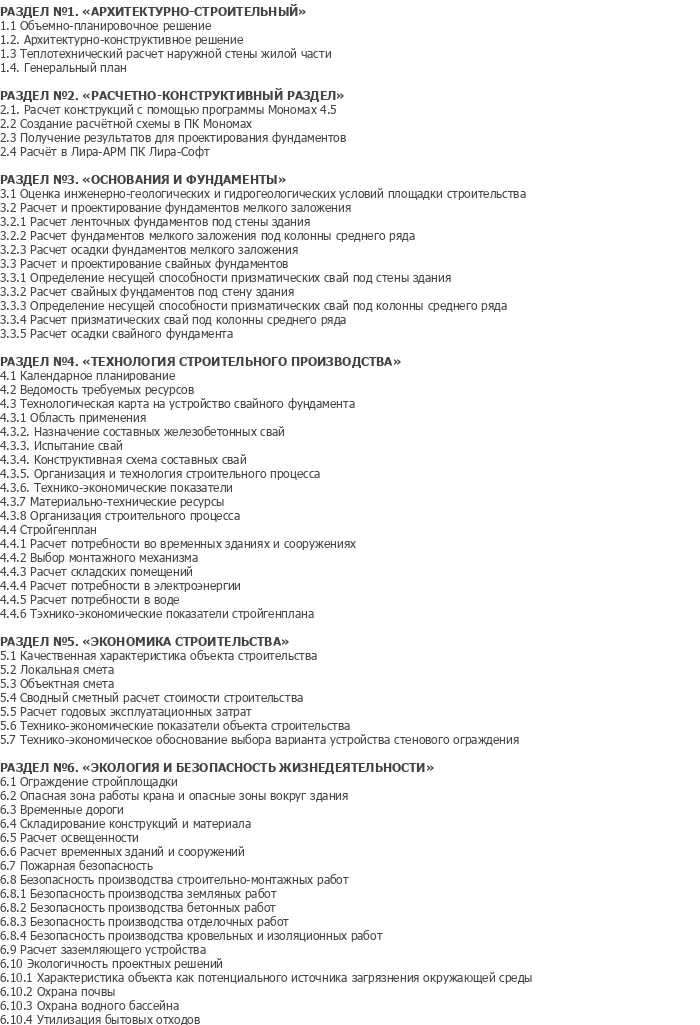

Настоятельно рекомендуем внимательно ознакомиться с содержанием пояснительной записки, конструктивными решениями здания, а также составом графической части диплома.
Стоимость работы: 4.900 руб.
1.3D модель здания, генеральный план.jpg
2.Дворовый фасад.jpg
3.Боковые фасады.jpg
5.Планы 1-го, типового этажей 1-ой секции.jpg
6.Планы 1-го, типового этажей 2-ой секции.jpg
7.Планы 1-го, типового этажей 3-ой секции.jpg
8.План кровли.jpg
10.Фоновое армирование нижней грани по оси Х.jpg

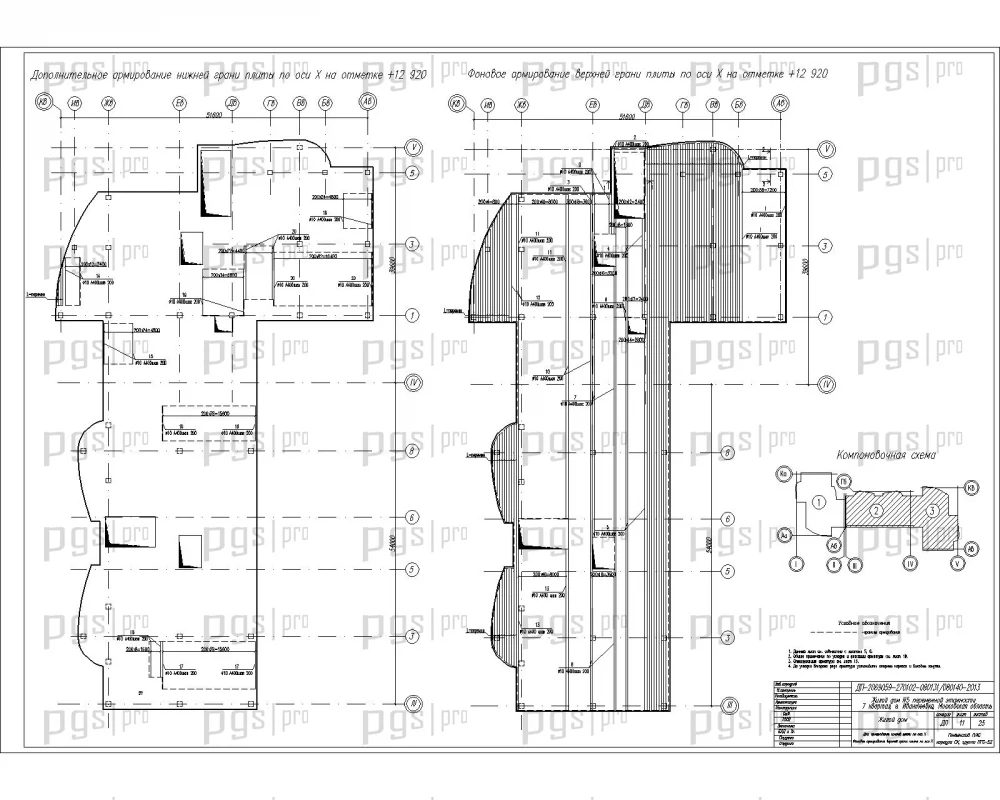

11.Дополнительное армирование нижней грани по оси Х.jpg
12.Дополнительное армирование 1 и 2 верхней грани по оси Х.jpg
13.Фоновое армирование нижней грани по оси У.jpg
14.Фоновое армирование верхней грани по оси У.jpg
15.Дополнительное армирование 2 верхней грани по оси У.jpg
16.Поперечное армирование по оси У.jpg
17.Армирование колонны Кр-1, Кр-2, Кр-3.jpg
18.Армирование колонны Кр-4, Кр-5, Кр-6.jpg
19.Армирование колонны Кр-7, Кр-8, Кр-9.jpg
20.Армирование колонны Кр-10, Кр-11.jpg
21.Конструирование фундаментов.jpg
22.Технологическая карта на устройство свайного фундамента.jpg
23.Календарный план.jpg
24.Стройгенплан на возведение надземной части здания.jpg
25.Технико-экономическое обоснование выбора варианта устройства стенового ограждения.jpg

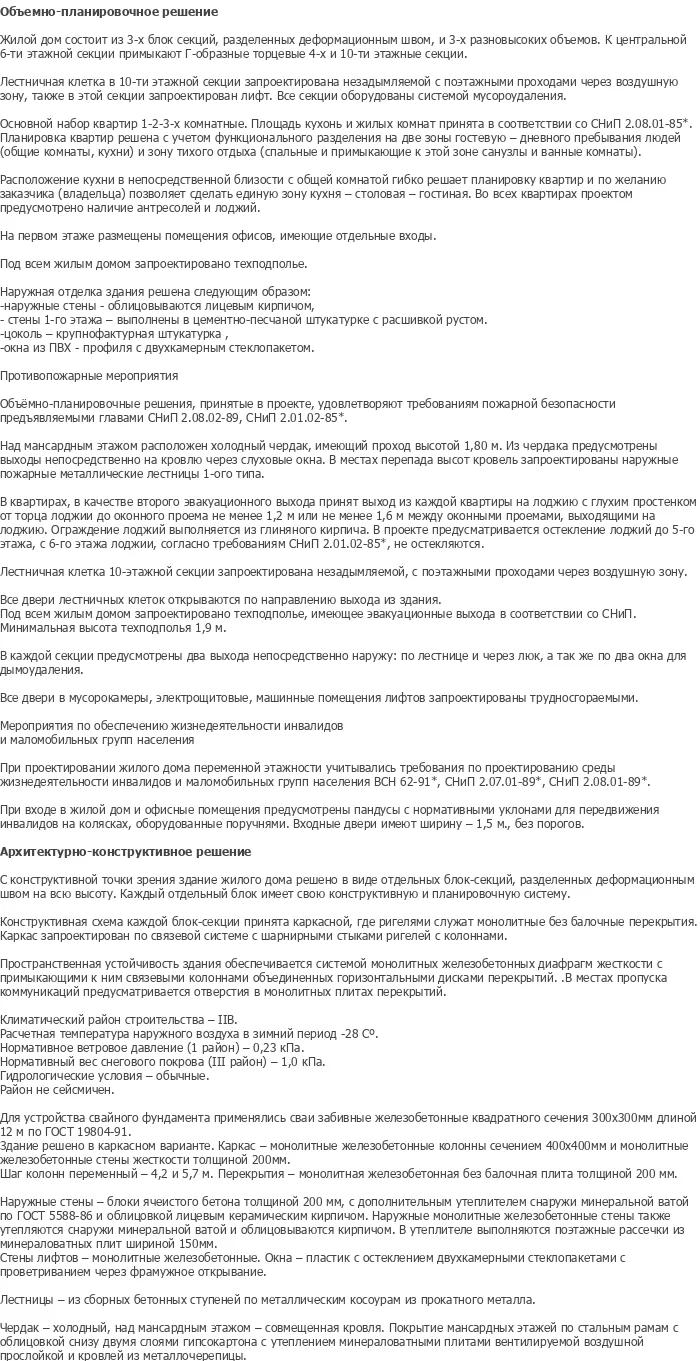

Объемно-планировочное решение
Жилой дом состоит из 3-х блок секций, разделенных деформационным швом, и 3-х разновысоких объемов. К центральной 6-ти этажной секции примыкают Г-образные торцевые 4-х и 10-ти этажные секции.
Лестничная клетка в 10-ти этажной секции запроектирована незадымляемой с поэтажными проходами через воздушную зону, также в этой секции запроектирован лифт. Все секции оборудованы системой мусороудаления.
Основной набор квартир 1-2-3-х комнатные. Площадь кухонь и жилых комнат принята в соответствии со СНиП 2.08.01-85*. Планировка квартир решена с учетом функционального разделения на две зоны гостевую – дневного пребывания людей (общие комнаты, кухни) и зону тихого отдыха (спальные и примыкающие к этой зоне санузлы и ванные комнаты).
Расположение кухни в непосредственной близости с общей комнатой гибко решает планировку квартир и по желанию заказчика (владельца) позволяет сделать единую зону кухня – столовая – гостиная. Во всех квартирах проектом предусмотрено наличие антресолей и лоджий.
На первом этаже размещены помещения офисов, имеющие отдельные входы.
Под всем жилым домом запроектировано техподполье.
Наружная отделка здания решена следующим образом:
-наружные стены - облицовываются лицевым кирпичом,
- стены 1-го этажа – выполнены в цементно-песчаной штукатурке с расшивкой рустом.
-цоколь – крупнофактурная штукатурка ,
-окна из ПВХ - профиля с двухкамерным стеклопакетом.
Противопожарные мероприятия
Объёмно-планировочные решения, принятые в проекте, удовлетворяют требованиям пожарной безопасности предъявляемыми главами СНиП 2.08.02-89, СНиП 2.01.02-85*.
Над мансардным этажом расположен холодный чердак, имеющий проход высотой 1,80 м. Из чердака предусмотрены выходы непосредственно на кровлю через слуховые окна. В местах перепада высот кровель запроектированы наружные пожарные металлические лестницы 1-ого типа.
В квартирах, в качестве второго эвакуационного выхода принят выход из каждой квартиры на лоджию с глухим простенком от торца лоджии до оконного проема не менее 1,2 м или не менее 1,6 м между оконными проемами, выходящими на лоджию. Ограждение лоджий выполняется из глиняного кирпича. В проекте предусматривается остекление лоджий до 5-го этажа, с 6-го этажа лоджии, согласно требованиям СНиП 2.01.02-85*, не остекляются.
Лестничная клетка 10-этажной секции запроектирована незадымляемой, с поэтажными проходами через воздушную зону.
Все двери лестничных клеток открываются по направлению выхода из здания.
Под всем жилым домом запроектировано техподполье, имеющее эвакуационные выхода в соответствии со СНиП. Минимальная высота техподполья 1,9 м.
В каждой секции предусмотрены два выхода непосредственно наружу: по лестнице и через люк, а так же по два окна для дымоудаления.
Все двери в мусорокамеры, электрощитовые, машинные помещения лифтов запроектированы трудносгораемыми.
Мероприятия по обеспечению жизнедеятельности инвалидов
и маломобильных групп населения
При проектировании жилого дома переменной этажности учитывались требования по проектированию среды жизнедеятельности инвалидов и маломобильных групп населения ВСН 62-91*, СНиП 2.07.01-89*, СНиП 2.08.01-89*.
При входе в жилой дом и офисные помещения предусмотрены пандусы с нормативными уклонами для передвижения инвалидов на колясках, оборудованные поручнями. Входные двери имеют ширину – 1,5 м., без порогов.
Архитектурно-конструктивное решение
С конструктивной точки зрения здание жилого дома решено в виде отдельных блок-секций, разделенных деформационным швом на всю высоту. Каждый отдельный блок имеет свою конструктивную и планировочную систему.
Конструктивная схема каждой блок-секции принята каркасной, где ригелями служат монолитные без балочные перекрытия. Каркас запроектирован по связевой системе с шарнирными стыками ригелей с колоннами.
Пространственная устойчивость здания обеспечивается системой монолитных железобетонных диафрагм жесткости с примыкающими к ним связевыми колоннами объединенных горизонтальными дисками перекрытий. .В местах пропуска коммуникаций предусматривается отверстия в монолитных плитах перекрытий.
Климатический район строительства – IIВ.
Расчетная температура наружного воздуха в зимний период -28 Сº.
Нормативное ветровое давление (1 район) – 0,23 кПа.
Нормативный вес снегового покрова (III район) – 1,0 кПа.
Гидрологические условия – обычные.
Район не сейсмичен.
Для устройства свайного фундамента применялись сваи забивные железобетонные квадратного сечения 300х300мм длиной 12 м по ГОСТ 19804-91.
Здание решено в каркасном варианте. Каркас – монолитные железобетонные колонны сечением 400х400мм и монолитные железобетонные стены жесткости толщиной 200мм.
Шаг колонн переменный – 4,2 и 5,7 м. Перекрытия – монолитная железобетонная без балочная плита толщиной 200 мм.
Наружные стены – блоки ячеистого бетона толщиной 200 мм, с дополнительным утеплителем снаружи минеральной ватой по ГОСТ 5588-86 и облицовкой лицевым керамическим кирпичом. Наружные монолитные железобетонные стены также утепляются снаружи минеральной ватой и облицовываются кирпичом. В утеплителе выполняются поэтажные рассечки из минераловатных плит шириной 150мм.
Стены лифтов – монолитные железобетонные. Окна – пластик с остеклением двухкамерными стеклопакетами с проветриванием через фрамужное открывание.
Лестницы – из сборных бетонных ступеней по металлическим косоурам из прокатного металла.
Чердак – холодный, над мансардным этажом – совмещенная кровля. Покрытие мансардных этажей по стальным рамам с облицовкой снизу двумя слоями гипсокартона с утеплением минераловатными плитами вентилируемой воздушной прослойкой и кровлей из металлочерепицы.
