Дипломный проект №2103 «14-ти этажный кирпичный жилой дом в г. Брянск» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории многоквартирных жилых зданий повышенной этажности и предназначен для постоянного проживания семей в условиях городской застройки. Проект выполнен с учетом современных требований к энергоэффективности, пожарной безопасности и комфорту проживания, а также может быть адаптирован под любой регион России путем пересчета теплотехнического раздела.

Проектируемый объект — 14-этажный кирпичный жилой дом, расположенный в г. Брянск. Данный шаблон проекта разработан как типовое решение для городской многоэтажной застройки и предназначен для комфортного проживания 107 семей. Здание относится к II уровню ответственности, I степени огнестойкости, что обеспечивает высокие показатели безопасности и долговечности эксплуатации.

Архитектурный облик здания формируется выразительным фасадным решением с чередованием светлых и темных панелей, панорамным остеклением лестничных клеток и входной группы. Данный ПГС дипломный проект подходит студентам строительных специальностей, преподавателям и инженерам-проектировщикам, занимающимся проектированием многоэтажных жилых комплексов. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №2103 предлагает полноценную расчетно-конструкторскую базу для защиты.

В доме запроектировано 107 квартир различной площади: однокомнатные площадью 42,75 кв.м. и 46,00 кв.м., двухкомнатные площадью 42,78 кв.м. и 65,58 кв.м., трехкомнатные площадью 83,08 кв.м. Все квартиры обеспечены естественным освещением через окна, в санузлах и кухнях предусмотрена естественная вытяжная вентиляция. Здание оборудовано двумя лифтами грузоподъемностью 400 и 630 кг.

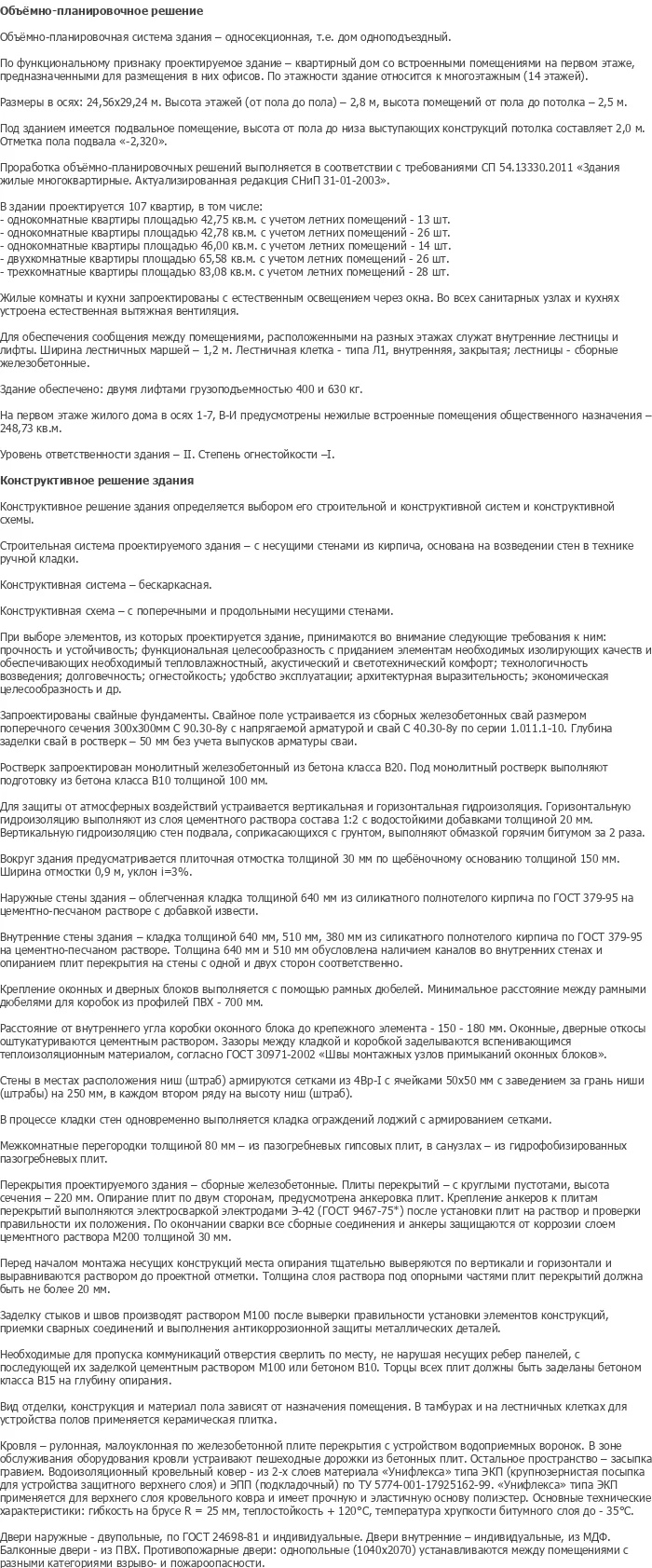

Объемно-планировочная система здания — односекционная, одноподъездная. По функциональному признаку проектируемое здание — квартирный дом со встроенными помещениями на первом этаже, предназначенными для размещения в них офисов. Продуманная планировка обеспечивает эргономичное использование жилой площади и комфортное проживание.

На первом этаже жилого дома в осях 1–7, 8–И предусмотрены нежилые встроенные помещения общественного назначения площадью 248,73 кв.м. Вертикальная связь между этажами решена посредством внутренних лестниц и лифтов. Ширина лестничных маршей — 1,2 м. Лестничная клетка — типа Л1, внутренняя, закрытая; лестницы — сборные железобетонные.

Высота этажей от пола до пола составляет 2,8 м, высота помещений от пола до потолка — 2,5 м. Под зданием имеется подвальное помещение, высота от пола до низа выступающих конструкций потолка — 2,0 м. Отметка пола подвала — -2,320. Разработка объемно-планировочных решений выполняется в соответствии с требованиями СП 54.13330.2011 «Здания жилые многоквартирные. Актуализированная редакция СНиП 31-01-2003».

Строительная система проектируемого здания — с несущими стенами из кирпича, основана на возведении стен в технике ручной кладки. Конструктивная система — безкаркасная. Конструктивная схема — с поперечными и продольными несущими стенами. При выборе элементов, из которых проектируется здание, принимаются внимание требования к прочности, устойчивости, тепло- и звукоизоляции, долговечности, огнестойкости, удобству эксплуатации и экономической целесообразности.

Наружные стены здания — облегченная кладка толщиной 640 мм из силикатного полнотелого кирпича по ГОСТ 379-95 на цементно-песчаном растворе с добавкой извести. Внутренние стены — кладка толщиной 640 мм, 510 мм, 380 мм из силикатного полнотелого кирпича по ГОСТ 379-95 на цементно-песчаном растворе. Толщина 640 мм и 510 мм обусловлена наличием каналов во внутренних стенах и опиранием плит перекрытия на стены с одной и двух сторон соответственно.

Перекрытия проектируемого здания — сборные железобетонные. Плиты перекрытий — с круглыми пустотами, высота сечения — 220 мм. Опирание плит по двум сторонам, предусмотрена анкеровка плит. Крепление анкеров к плитам перекрытий выполняется электросваркой электродами Э-42 после установки плит на раствор и проверки правильности их положения. Под опорыми частями плит перекрытий тщательно выверяются по вертикали и горизонтали и выравниваются раствором до проектной отметки.

Кровля — рулонная, малоуклонная по железобетонной плите перекрытия с устройством водоприемных воронок. В зоне устройства защитного верхнего слоя применяется материал «Унифлекс» типа ЭКП (крупнозернистая посыпка сланцем) по ТУ 5774-001-17925162-99. «Унифлекс» типа ЭПП применяется для верхнего слоя кровельного ковра и имеет прочную и эластичную основу полиэстер.

Дипломный проект включает полный комплекс организационно-технологических решений, необходимых для возведения 14-этажного жилого дома. Технологическая карта на кирпичную кладку стен разработана с учетом объемов работ, способов производства, комплектации машин и механизмов, трудовых затрат и мероприятий по технике безопасности. Кладка выполняется в технике ручной кладки с применением цементно-песчаного раствора.

Технологическая карта на устройство рулонной кровли содержит технологию монтажа кровельного покрытия, устройство водоприемных воронок, мероприятия по гидроизоляции и пароизоляции. Применяются рулонные материалы на битумной основе с учетом климатических условий региона строительства.

Календарный график производства работ (диаграмма Ганта) составлен с учетом сезонности строительства, технологических пауз и оптимизации критического пути. Строительный генеральный план содержит размещение временных зданий, складов, дорог и коммуникаций, расчет персонала, организацию складского хозяйства, освещение и водоснабжение строительной площадки. Технико-экономические показатели включают сметную стоимость объекта, выработку на одного рабочего, строительный объем здания и нормативную продолжительность строительства.

Диплом №2103 выделяется среди аналогичных работ по ПГС следующими характеристиками:

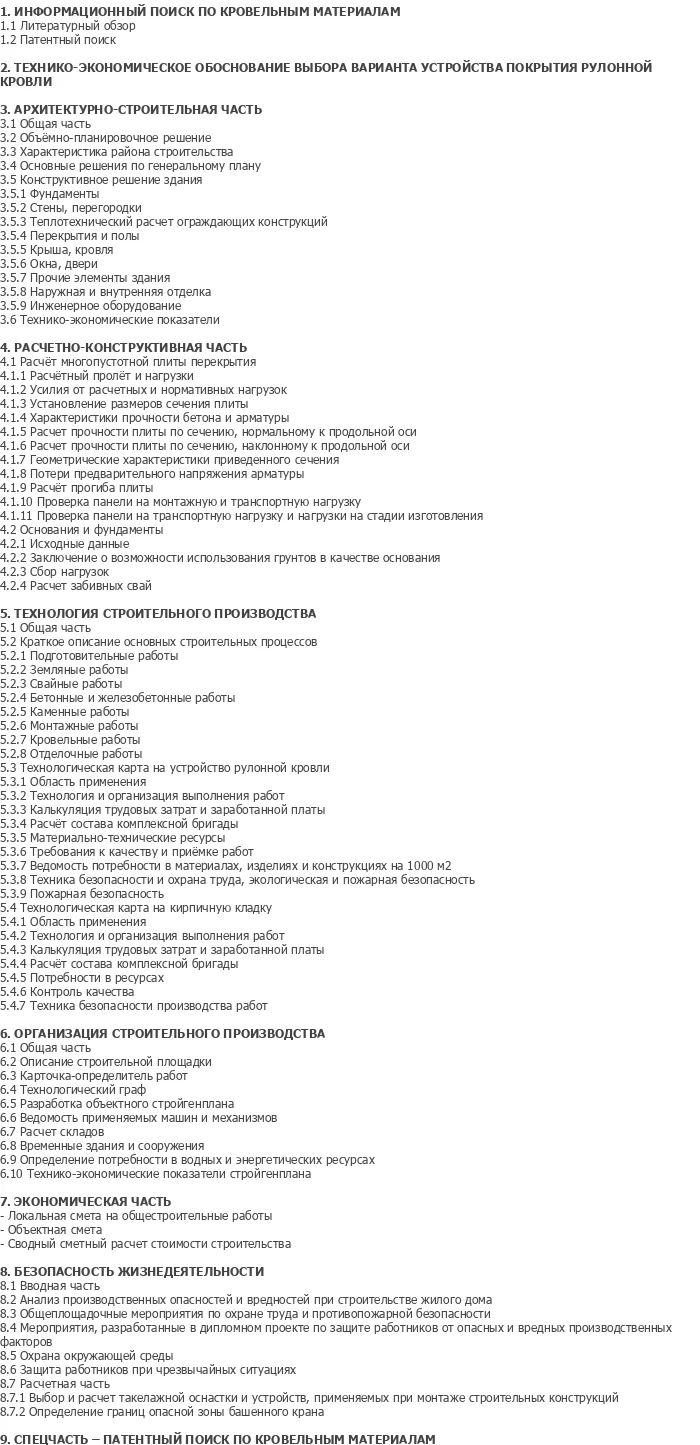

• Полная комплектация: 202 листа пояснительной записки и 11 листов графики AutoCAD — объем соответствует требованиям вузовской подготовки.
• Высокая этажность: 14-этажное здание — сложный объект для расчета и проектирования, демонстрирующий глубокое понимание конструктивных решений.
• Разнообразие конструкций: свайные фундаменты с монолитным ростверком, кирпичные стены различной толщины, сборные железобетонные перекрытия, рулонная кровля.
• Практическая направленность: две технологические карты, календарный график, строительный генплан, технико-экономические показатели.
• Ручной расчет: соответствует требованиям вузовской подготовки по специальности ПГС, включает расчет плиты перекрытия, свайного фундамента и ростверка.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда, окружающей среды и безопасности жизнедеятельности.
• Доступная стоимость: 4 900 рублей — оптимальное соотношение цены и качества для готового диплома ПГС.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №2103 по доступной цене.
