Дипломный проект №2105 «Монолитный жилой дом переменной этажности в Краснопресненском районе г. Москвы» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории многоэтажных жилых зданий переменной этажности и предназначен для постоянного проживания 260 квартир. Проект выполнен с учетом климатических условий г. Москвы и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела. ПГС дипломный проект включает полный комплект пояснительной записки и графической части, оформленных в соответствии с требованиями ГОСТ.

Состав графической части: 3D модель здания, фасад, генеральный план, план первого этажа, план типового этажа (2–10), план типового этажа (11–21) и план кровли, разрезы и узлы, схема армирования монолитного перекрытия, схема армирования монолитной фундаментной плиты, организационно-технологическое сравнение систем опалубки, технологическая карта на возведение типового этажа (часть 1), технологическая карта на возведение типового этажа (часть 2), сетевой график строительства объекта, календарный план строительства квартала, календарный план строительства объекта, строительный генеральный план, строительный генеральный план (2-я очередь), технико-экономические показатели ПОС, технико-экономические показатели ППР.

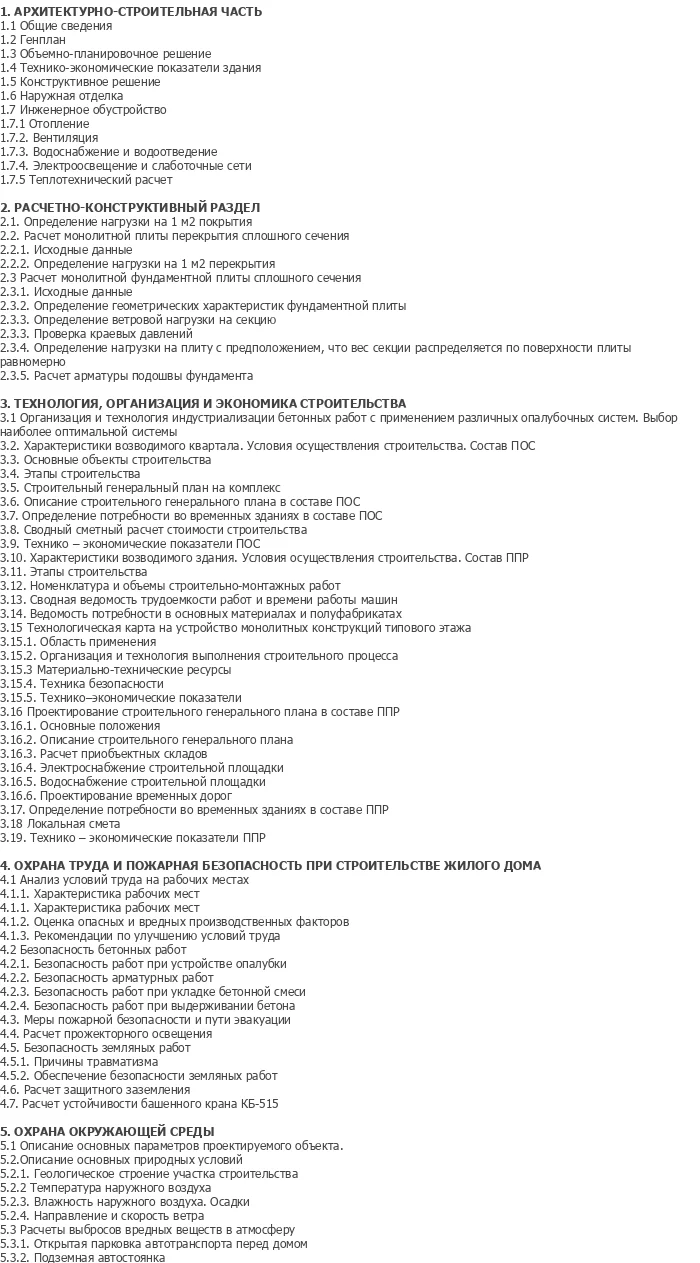

Состав пояснительной записки: архитектурно-строительная часть, расчетно-конструктивный раздел, технология организация и экономика строительства, охрана труда и пожарная безопасность при строительстве жилого дома, охрана окружающей среды.

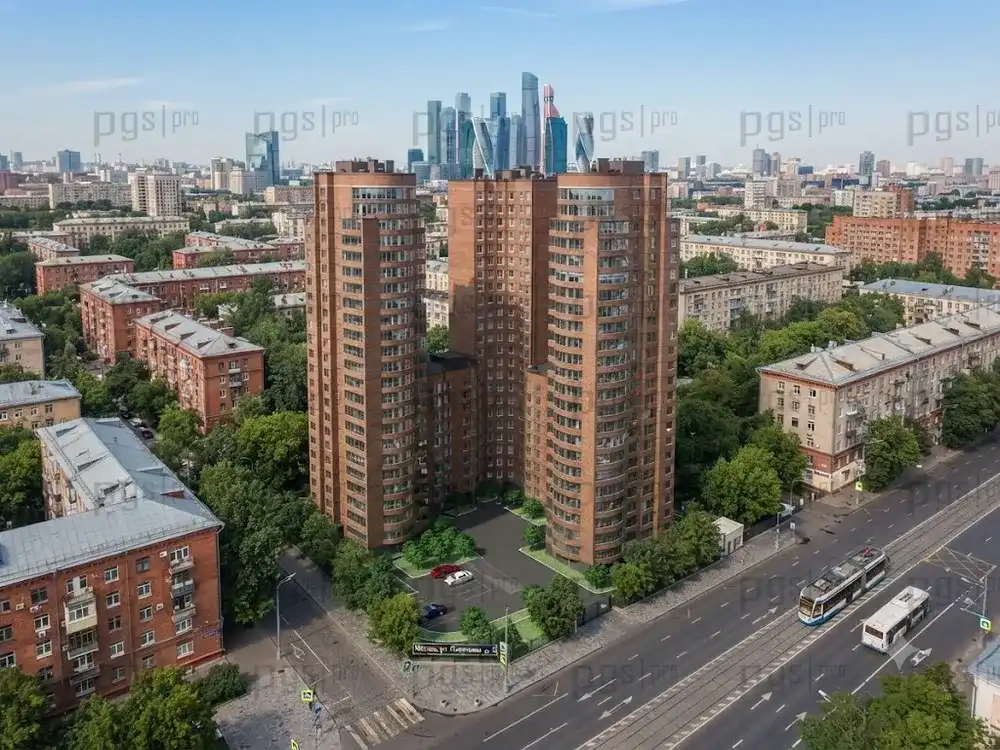

Проектируемый объект — многоэтажное разноуровневое жилое здание на 260 квартир с первым нежилым этажом, отведённым под детское учреждение внешкольного типа и офисные помещения, разработан для города Москвы. В подвальных этажах под территорией двора в двух уровнях оборудована подземная автостоянка. На верхних этажах располагаются двухуровневые квартиры. Данный проект монолитного жилого дома переменной этажности разработан как типовое решение для массовой жилищной застройки в условиях плотной городской застройки и может служить надёжным шаблоном проекта для студентов строительных специальностей.

Здание состоит из 5 секций, образующих Г-образную конфигурацию плана. Общее число квартир в доме — 260 (в том числе апартаменты — 7). Общее число типов секций — 3. Общее число типов квартир в секциях — 24. Площадь жилой застройки — 2180 м². Высота 24-этажных секций здания от уровня земли до верха парапета — 84,55 м; 10-этажных — 38,09 м. Высота жилого этажа от пола до пола принята 3,20 м (в чистоте — 2,90 м). Высота нежилых помещений — 3,20×4,12 м. Данный готовый диплом ПГС подходит для защиты в строительных вузах и техникумах по направлению промышленное и гражданское строительство.

Для удовлетворения потребностей инвалидов проект предусматривает все необходимые мероприятия в соответствии с установленными требованиями (ВСН 62-91 и РДС35-201-98): пандусы на входах, грузопассажирский лифт, обеспечивающий въезд инвалидных колясок, тамбурные двери установленной ширины. Необходимые технические помещения расположены в цокольном этаже. Если вам необходимо купить проект или скачать проект по специальности ПГС — диплом №2105 предлагает полный комплект материалов по доступной цене.

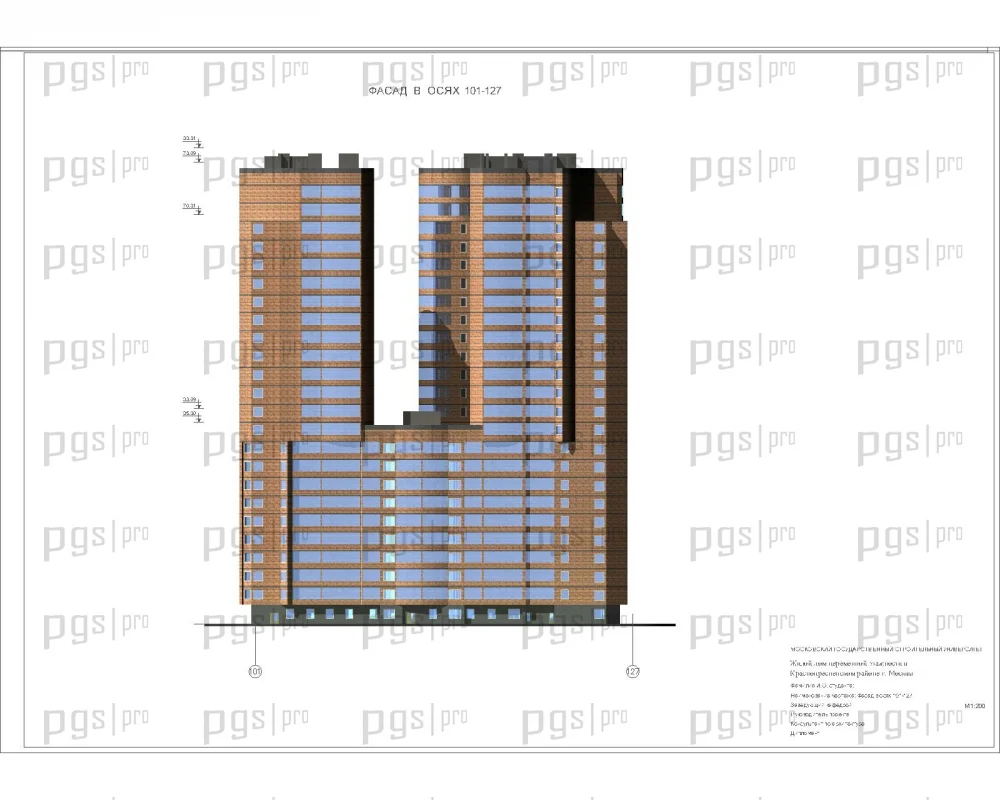

Архитектурно-композиционное решение жилого дома предусматривает создание объёмно-пространственной структуры из двух 24-этажных башен — вертикальных акцентов, объединённых 10-и этажными секциями. Весь жилой комплекс расположен на стилобате. Основными архитектурными элементами здания, формирующими художественно-эстетический образ, являются криволинейные эркеры, прозрачные бетонные решётки лоджий с глухими и остеклёнными ограждениями, витражи общих холлов и зимних садов.

Эркеры являются основными вертикальными акцентами и расположены на разных уровнях от земли, что позволяет избежать монотонности фасадных решений комплекса. Появление на последних двух этажах эксплуатируемых террас, зимних садов и квартир в 2-х уровнях позволяет разнообразить пространственно-композиционное решение здания и добиваться повышения архитектурно-стилистического своеобразия. Фасадная поверхность стен выполнена из лицевого кирпича. Криволинейность эркеров оштукатурена и окрашена фасадными красителями.

Тип дома — секционный. Типы секций, предлагаемых проектом, традиционные и угловые, 4-х и 3-х квартирные. Проект предусматривает использование 3-х базовых типов секций: тип А — «угловая-торцевая» (2 модификации плана) с этажностью 24 этажа; тип В — «рядовая» (2 модификации плана) с этажностью 10 этажей; тип С — «угловая-поворотная» с этажностью 24 этажа, кроме того цокольный с отметкой верха перекрытия выше средней планировочной отметки земли более чем на 2 м (СНиП 2.08.01-89). Секции являются универсальными и позволяют применять различные типы квартир и схемы их компоновки в структуре дома.

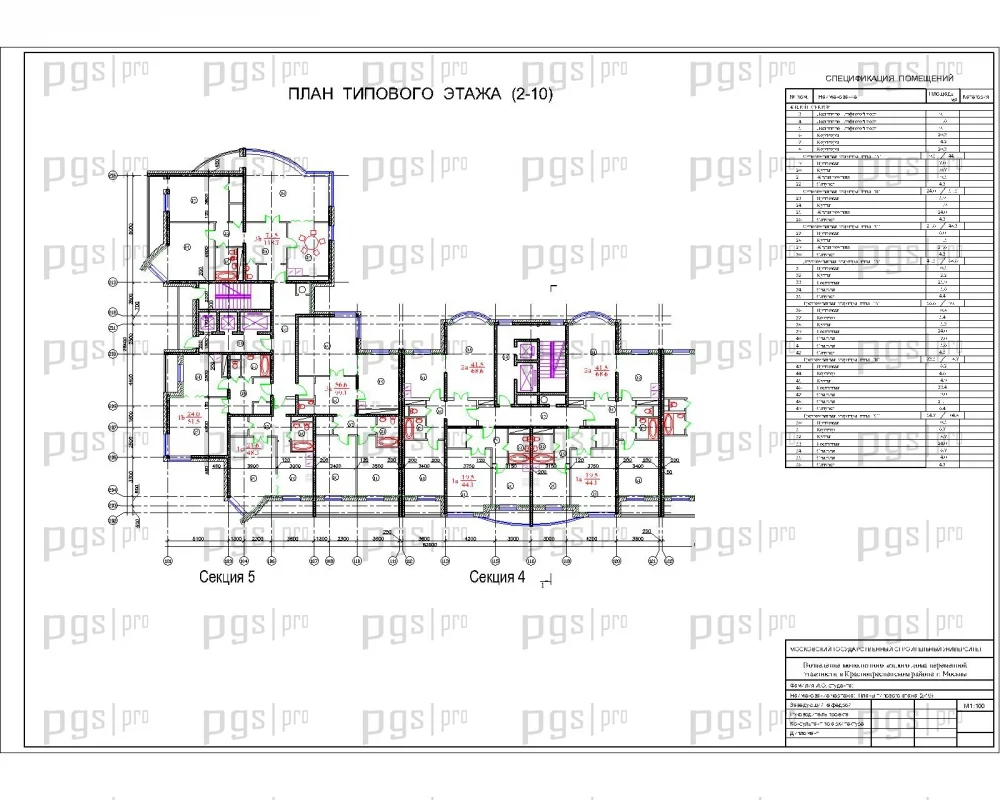

В базовой планировочной схеме в секции «А» на 2–10 этажах расположены по 2 однокомнатные и 2 трёхкомнатные квартиры на этаже, а на 11–22 — по 3 трёхкомнатные квартиры на этаже. В секции «А» на 2–22 этажах расположены двух-, трёх- и четырёхкомнатные квартиры на этаже. В секции «С» на 2–22 этажах расположены по 2 двухкомнатной и четырёх комнатных квартиры. Во всех угловых секциях («А», «С») на последних двух этажах (23–24) расположены квартиры в 2-х уровнях большей площади и повышенной комфортности. В секции «А» в осях 21×216 и 101×108 на 2×9 этажах по условиям инсоляционного режима размещаются квартиры гостиничного типа для сдачи в наём (апартаменты — МГСН 4.04.94).

Каждая квартира имеет чёткое функциональное зонирование с разделением на зону дневного пребывания и спальную зону. Все квартиры имеют удобные прихожие, холлы, гардеробные, комфортные ванные комнаты. Трёх- и четырёхкомнатные квартиры обеспечены двумя санузлами. Большинство общих комнат и часть кухонь имеют эркера — зимние сады. В квартирах в двух уровнях предполагается размещение зимнего сада и тренажёрного зала с выходом на эксплуатируемую террасу. Все планировки квартир обеспечивают максимальный комфорт проживания с учётом современных требований к качеству жилья.

Здание — с продольно-поперечным расположением несущих стен. По жилому дому приняты следующие решения. Фундаменты — буронабивные железобетонные сваи под несущие стены и монолитная железобетонная плита толщиной 800 мм. Внутренние несущие стены поперечные и продольные — монолитные железобетонные толщиной 200 мм. Шаг несущих стен в основном 7,2 м. Высота жилого этажа от пола до пола принята 3,20 м (в чистоте — 2,90 м). Высота нежилых помещений — 3,20×4,12 м. Перекрытия монолитные железобетонные толщиной 160 мм.

Наружные стены из пенобетонных блоков толщиной 200 мм с объёмным весом 250 кг/м³ и коэффициентом теплопроводности — 0,09 Вт/мК с эффективным утеплителем с облицовкой снаружи лицевым керамическим кирпичом толщиной 120 мм. Полы в офисных помещениях и в детском учреждении выполнены из поливинилхлоридного линолеума. В жилых квартирах полы в основном выполнены из дощатого паркета на деревянных лагах. В санузлах полы из керамической плитки. Заполнение оконных проёмов и балконных дверей выполняется оконными блоками с ПВХ переплётами с заполнением однокамерными стеклопакетами. Остекление лоджий выполняется оконными блоками с заполнением одинарным полированным стеклом.

Доступ к квартирам в соответствии с МГСН 3.01-96 и СНиП 21-01-97 в секциях «А», «С» обеспечивается 3-мя лифтами и незадымляемой лестничной клеткой 1-го типа, в секциях «В» двумя лифтами и незадымляемой лестничной клеткой 2-го типа. Кровля плоская с внутренним водостоком и с вентилируемой воздушной зоной. Расчёт конструкций выполнен в программном комплексе ПК «SCAD», что обеспечивает высокую точность и соответствие современным требованиям проектирования. В расчётной части выполнен сбор нагрузок, определение усилий, проверка прочности и деформативности несущих элементов здания.

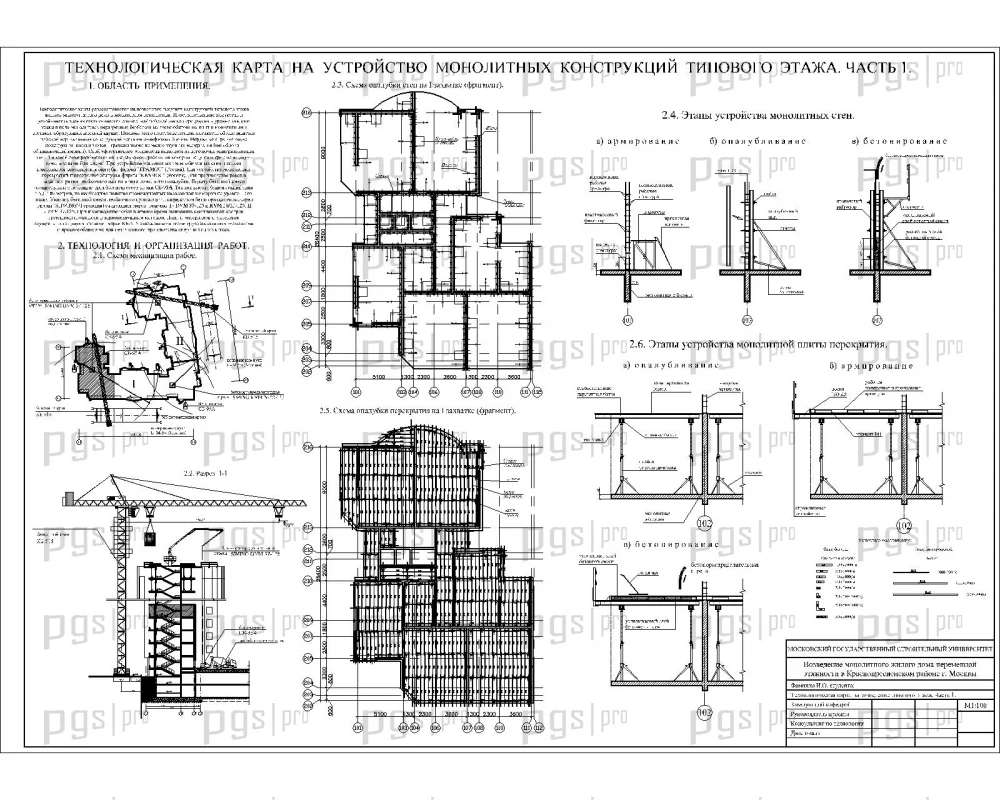

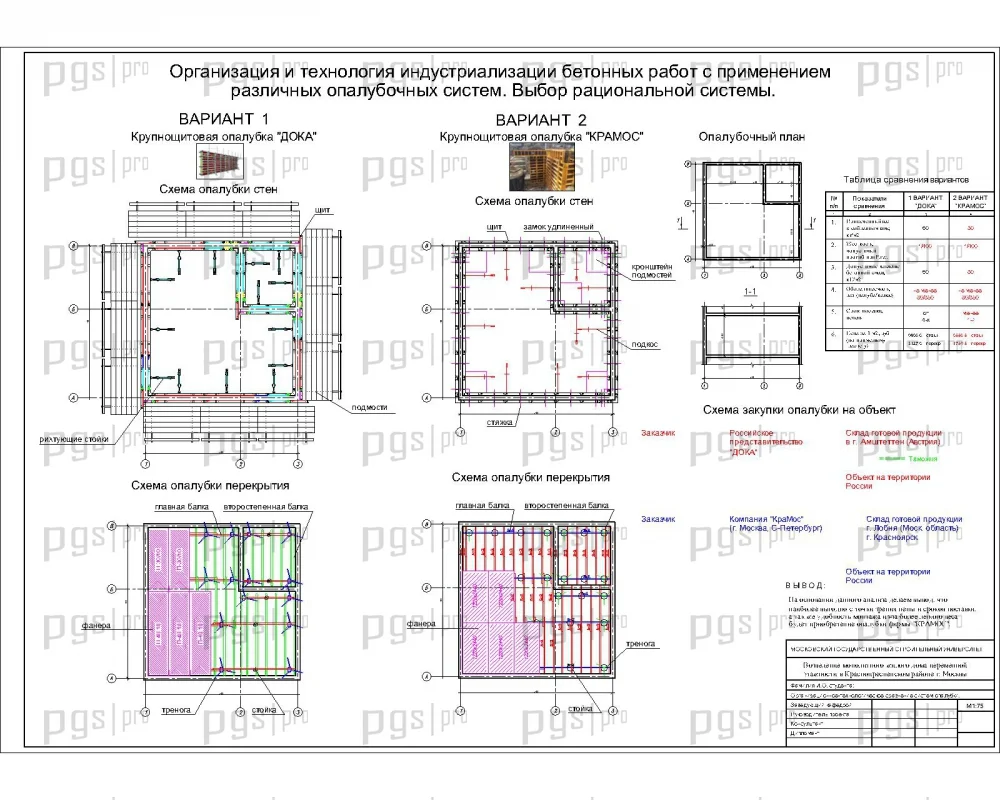

В технологическом разделе разработана технологическая карта на возведение типового этажа. Технологическая карта на возведение типового этажа включает объёмы работ, способы производства, комплектацию машин и механизмов, трудовые затраты, технику безопасности. Выполнено организационно-технологическое сравнение систем опалубки, что позволяет выбрать наиболее оптимальную систему для данных условий строительства.

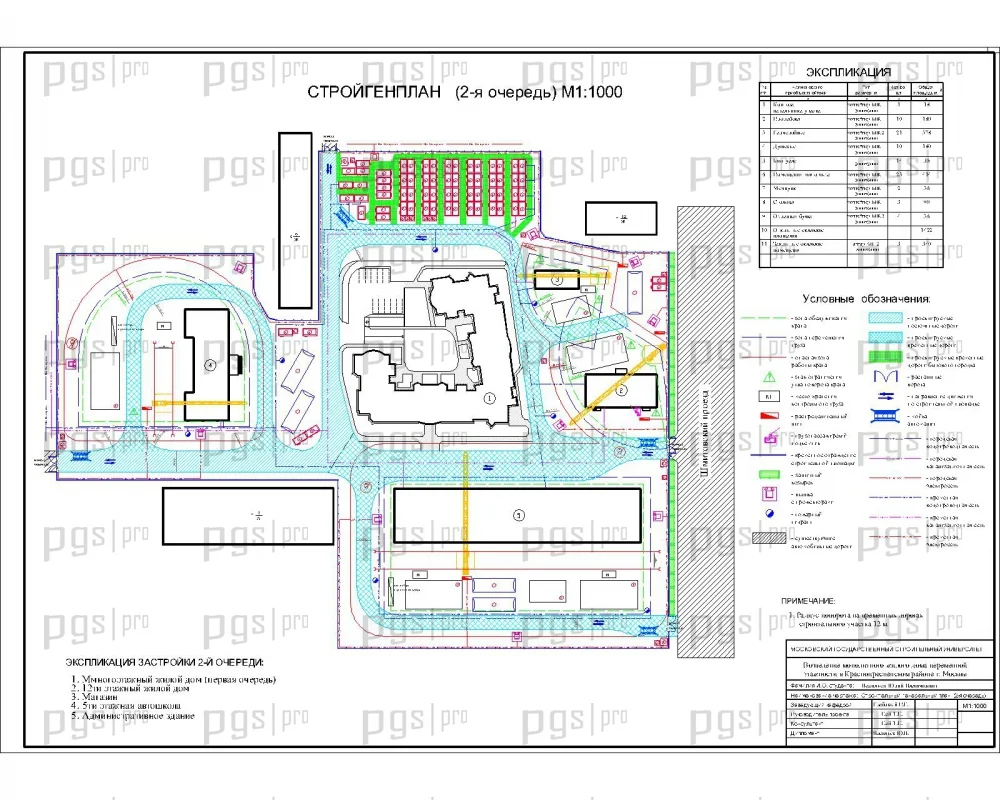

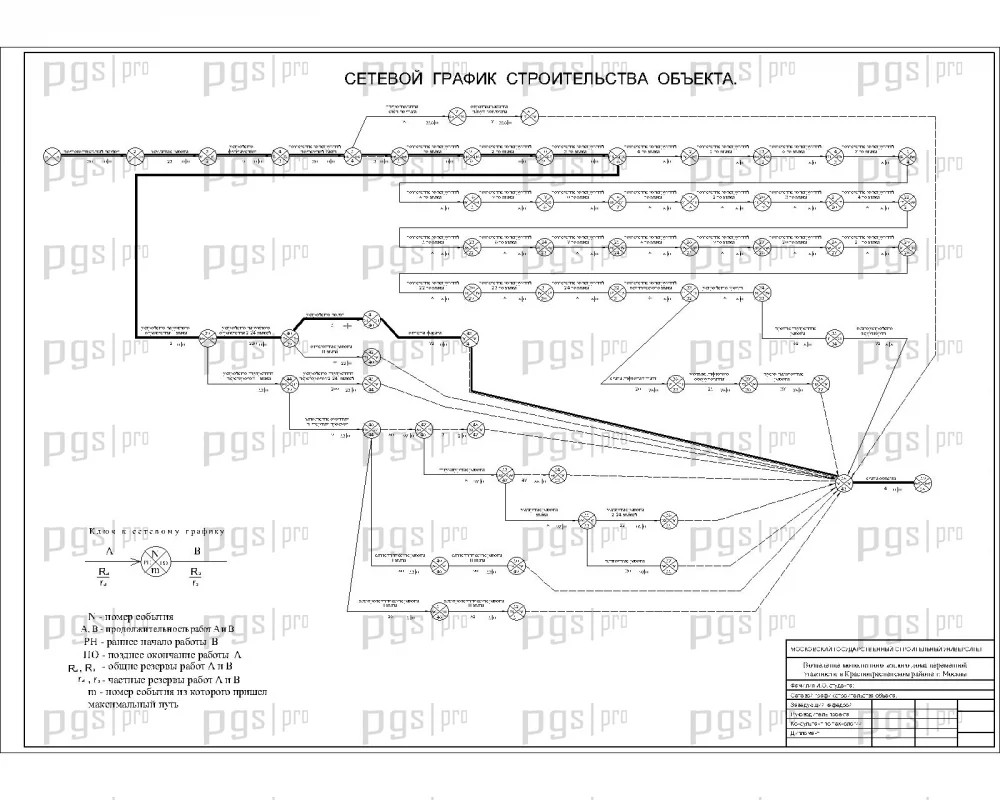

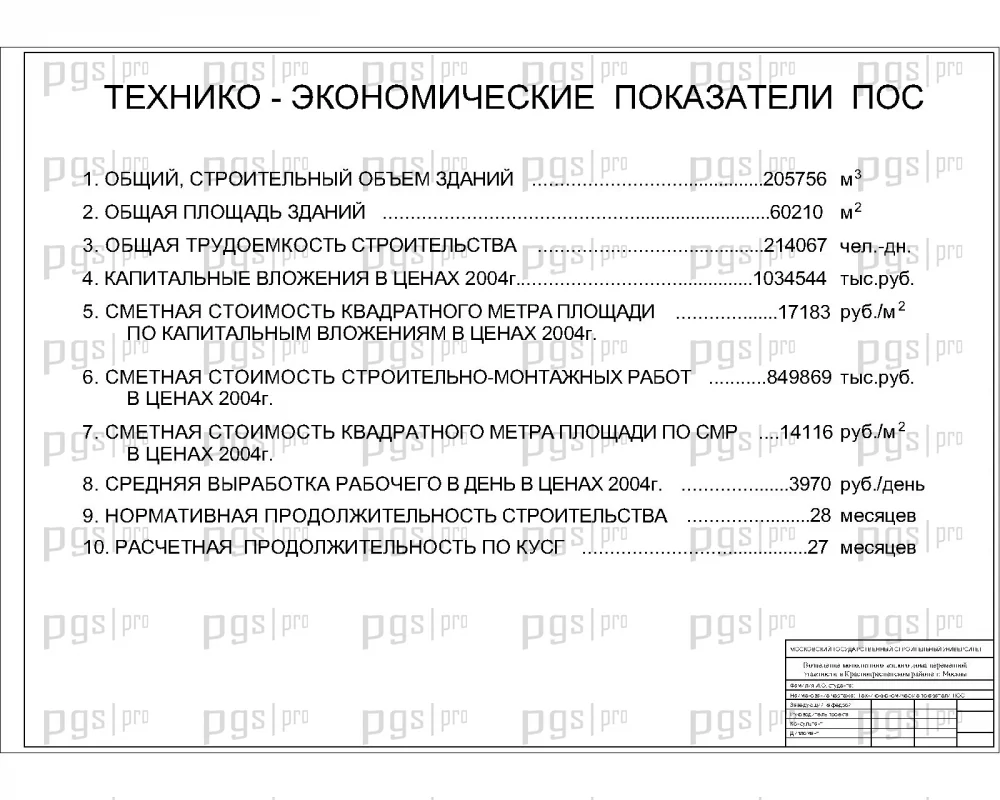

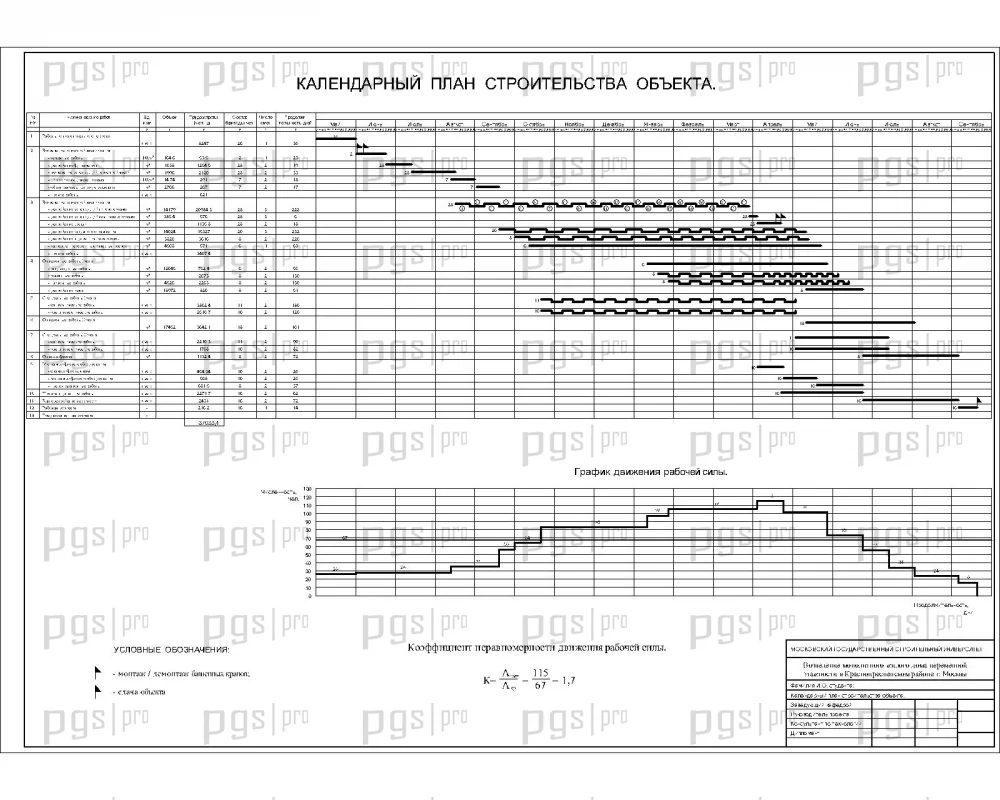

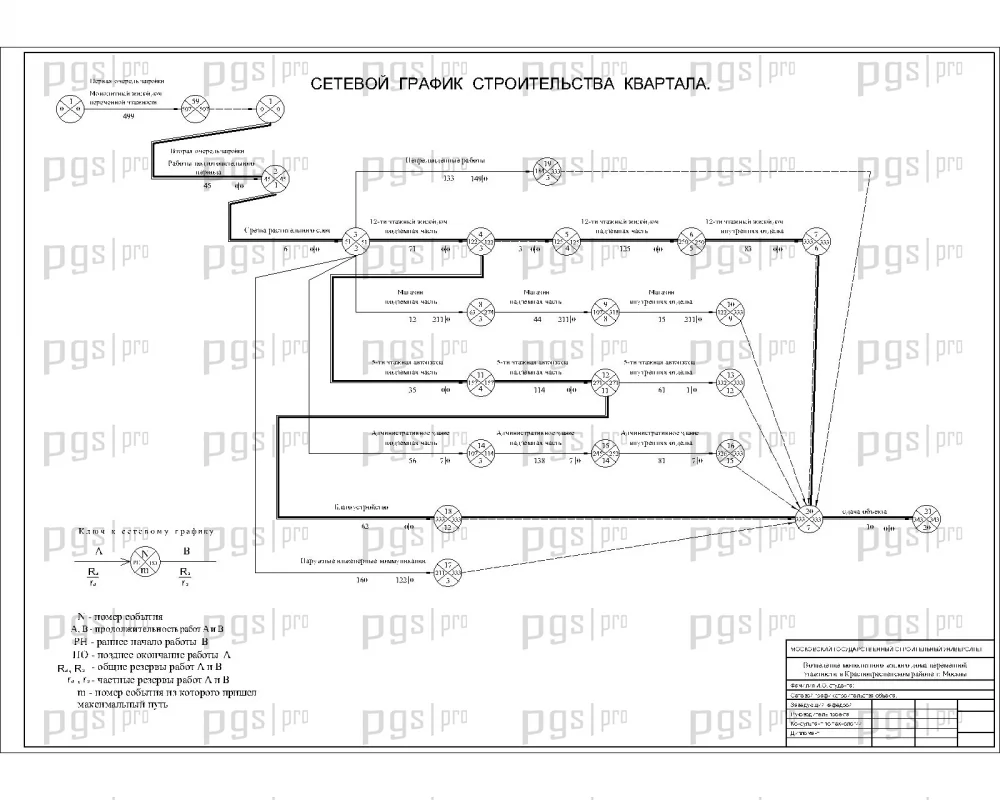

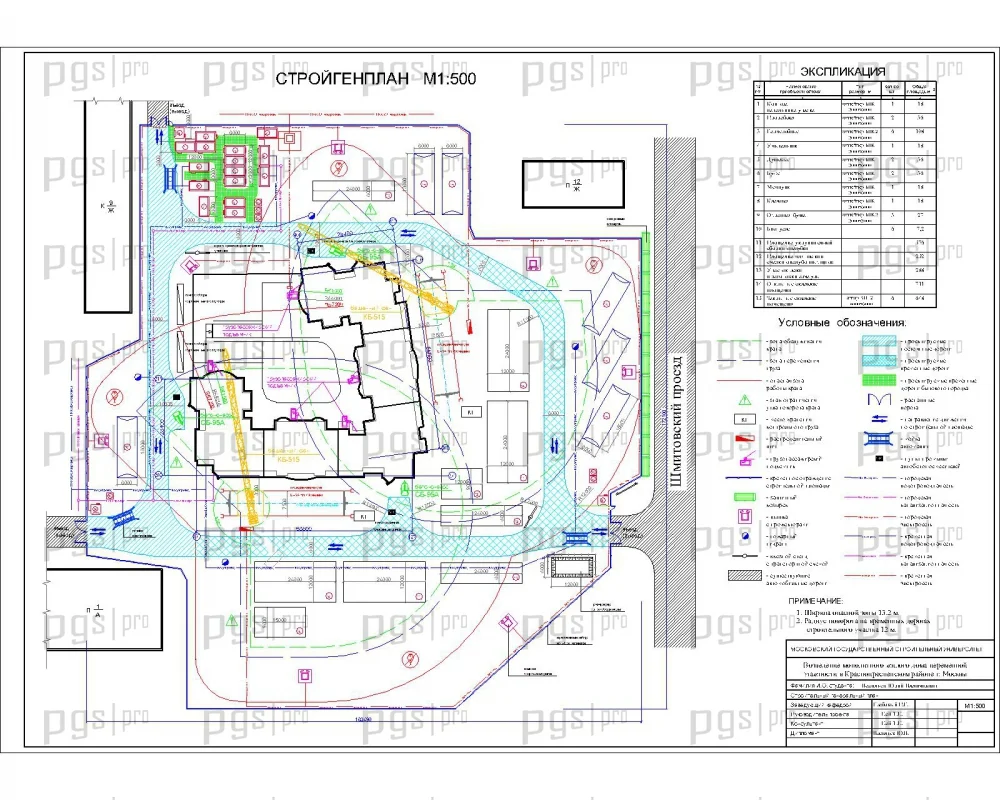

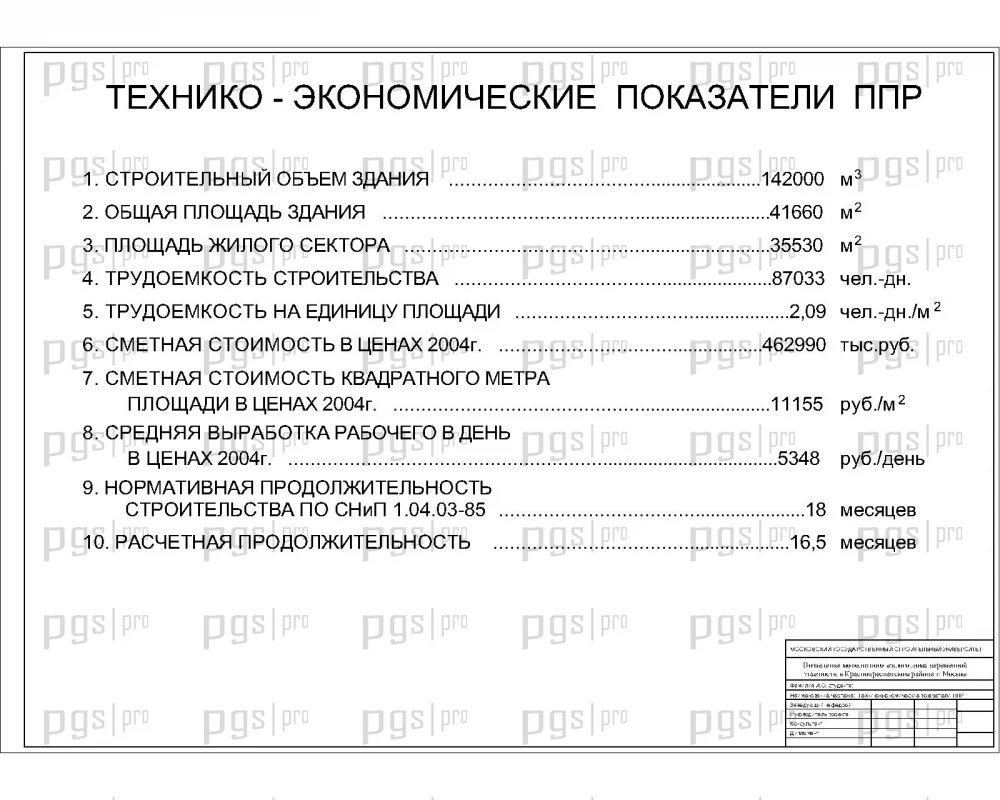

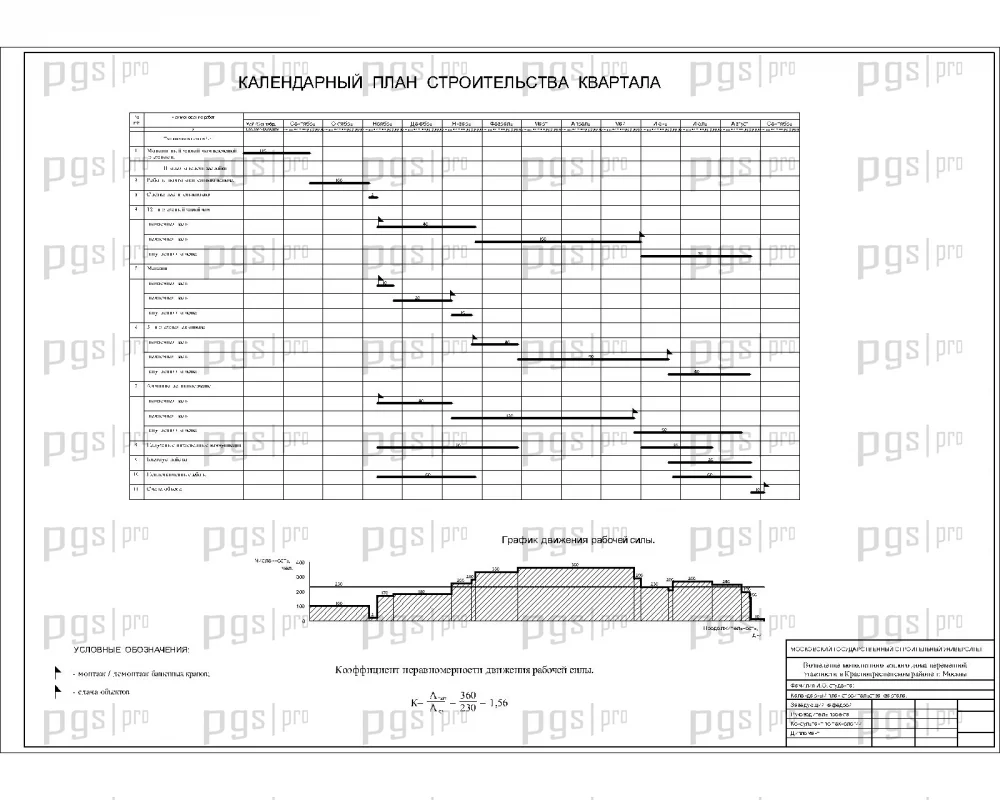

Сетевой график строительства объекта и календарный план строительства квартала составлены с учётом сезонности и технологических пауз, применяются для оптимизации критического пути строительства. Строительный генеральный план содержит размещение временных зданий, складов, дорог и коммуникаций. Выполнен расчёт персонала, организация складского хозяйства, освещение, водоснабжение строительной площадки, мероприятия по охране окружающей среды. В проекте также предусмотрены технико-экономические показатели ПОС и ППР, включающие сметную стоимость объекта и строительных работ, выработку на одного рабочего, строительный объём здания, нормативную и фактическую продолжительность строительства.

В проекте предусмотрены мероприятия по охране труда и пожарной безопасности при строительстве жилого дома, а также мероприятия по охране окружающей среды. Данная дипломная работа содержит полный комплект организационно-технологических решений, необходимых для успешной защиты.

Диплом №2105 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Полная комплектация: 114 листов пояснительной записки и 20 листов графики AutoCAD — объём соответствует требованиям вузовской подготовки.
• Переменная этажность: 10–24 этажа с Г-образной конфигурацией — уникальный и сложный объект для защиты.
• Современная конструктивная схема: монолитный каркас с буронабивными сваями и монолитной фундаментной плитой — актуальное инженерное решение.
• Расчёт в ПК «SCAD»: соответствует современным требованиям автоматизированного проектирования.
• Разнообразие конструкций: фундаментная плита, монолитные перекрытия, пенобетонные блоки, плоская кровля — расчёт и конструирование всех основных элементов.
• Практическая направленность: технологическая карта на возведение типового этажа, сравнение систем опалубки, сетевой и календарный графики, строительный генплан, технико-экономические показатели.
• Адаптивность: возможность привязки к любому региону России путём пересчёта теплотехнического раздела.
• Соответствие нормативам: проект учитывает требования доступной среды для инвалидов, пожарной безопасности и охраны окружающей среды.
• Доступная стоимость: 4 900 рублей за полный комплект дипломного проекта.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчётом и оформлением. Вы можете скачать проект или купить проект №2105 по доступной цене.
