Дипломный проект №2107 «9-этажный жилой дом с мансардой в г. Чебоксары» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории многоэтажных жилых зданий повышенной комфортности и предназначен для постоянного проживания 48 семей. Проект выполнен с учетом климатических условий г. Чебоксары и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела. ПГС дипломный проект включает полный комплект пояснительной записки и графической части, оформленных в соответствии с требованиями ГОСТ.

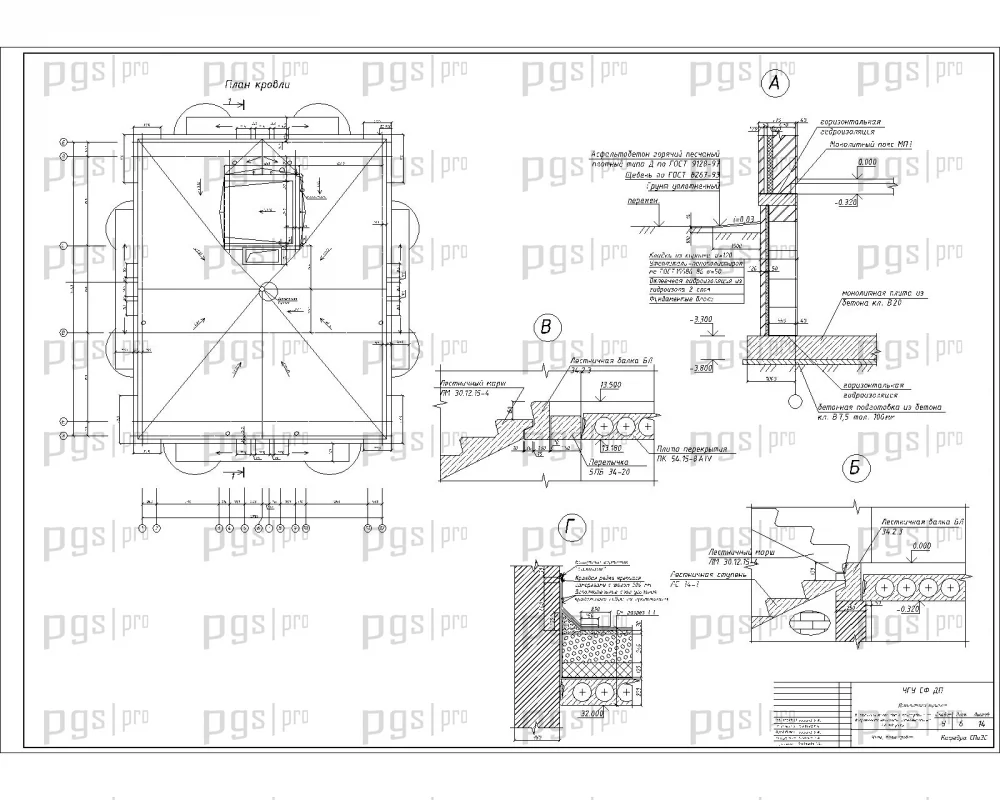

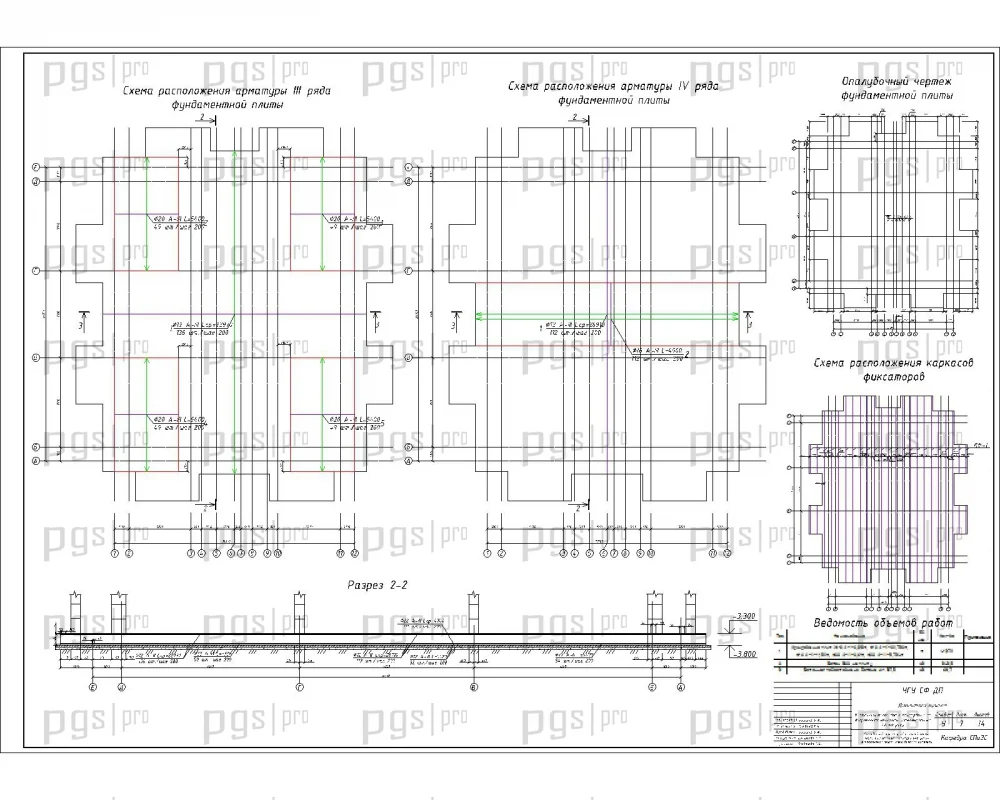

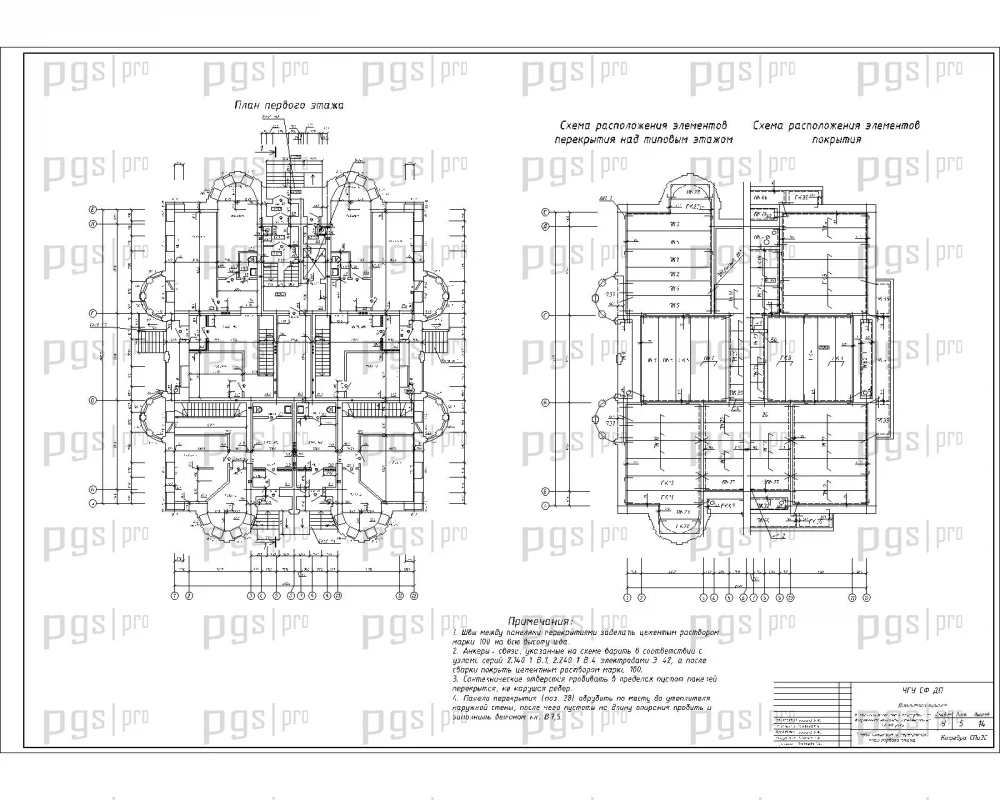

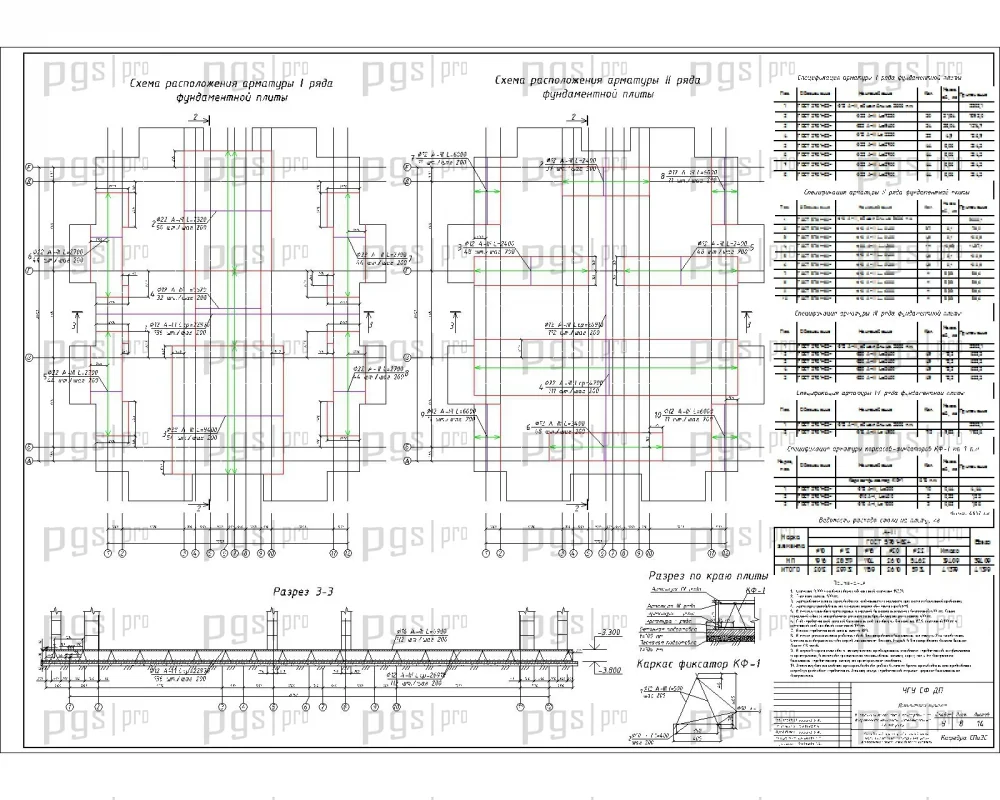

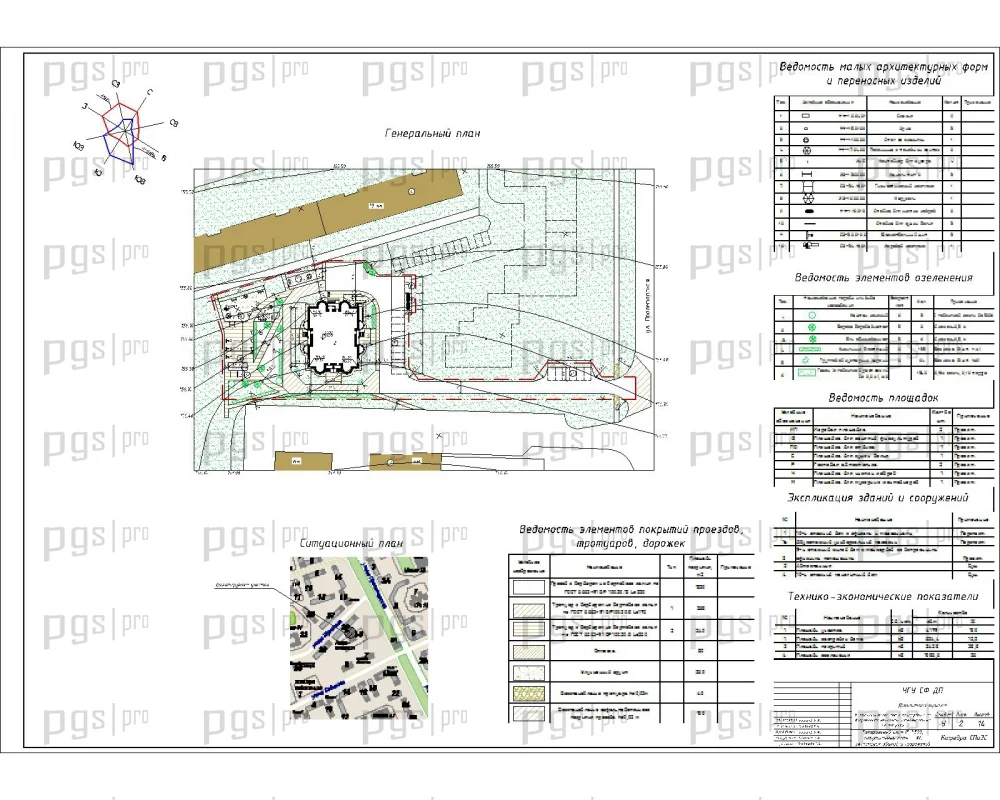

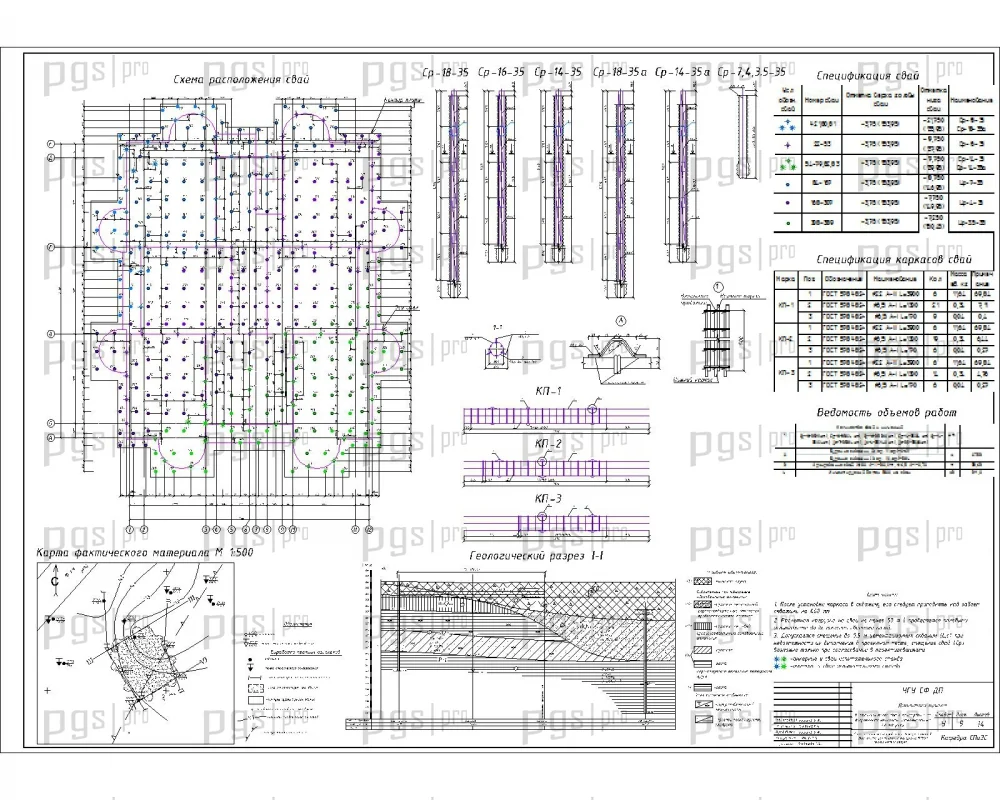

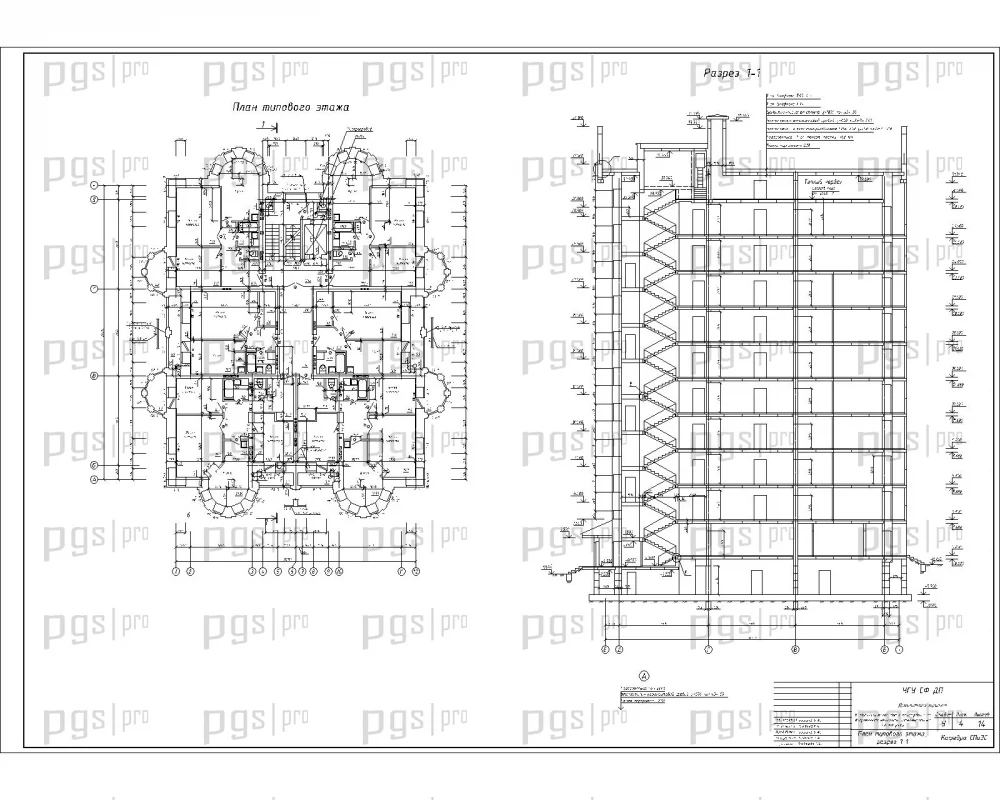

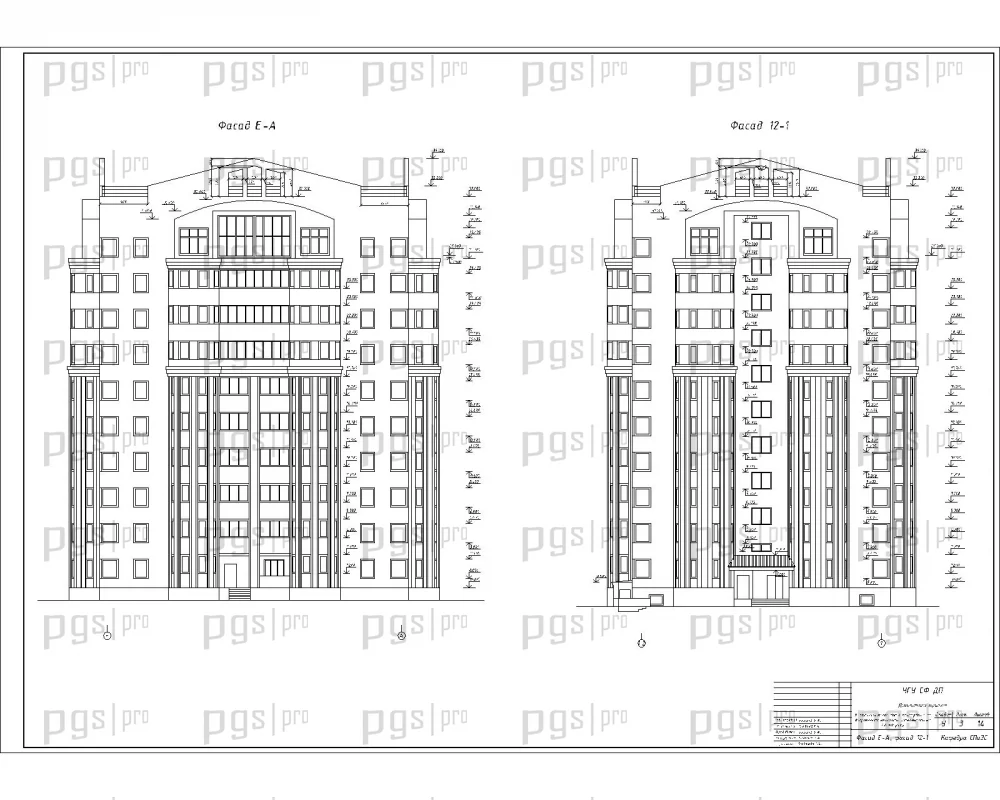

Состав графической части: 3D модель здания, фасады, генеральный план, план первого этажа, схема расположения элементов перекрытия и покрытия, план типового этажа, разрез, план кровли, конструирование фундаментной плиты, конструирование сваи, технологическая карта на кирпичную кладку стен и монтаж конструктивных элементов, технологическая карта на производство буроинъекционных свай с применением электроразрядной технологии, календарный план производства работ, объектный стройгенплан.

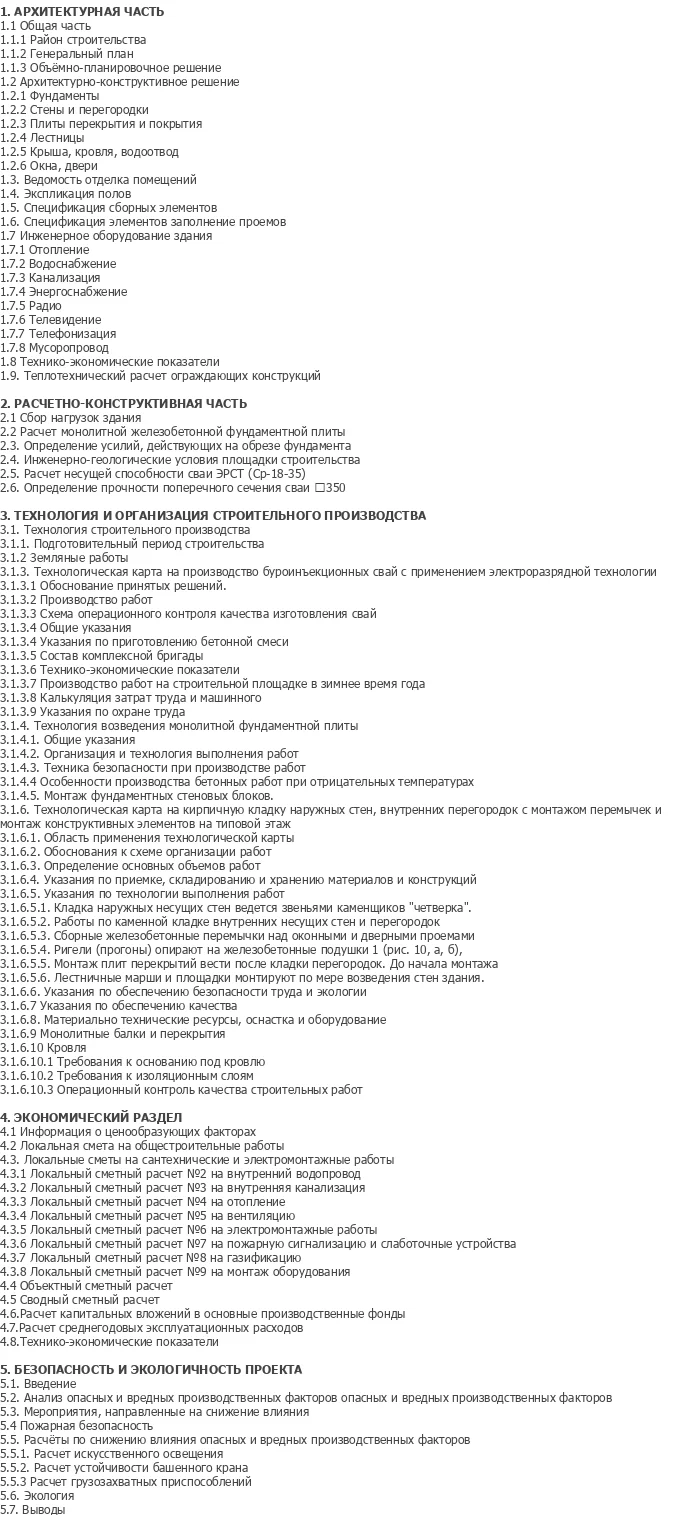

Состав пояснительной записки: исходные данные, архитектурно-планировочные решения, объемно-планировочное решение, технико-экономические показатели, конструктивные решения здания, расчет конструкций в ПК «Мономах», организационно-технологические решения, проекты производства работ, охрана труда и окружающей среды.

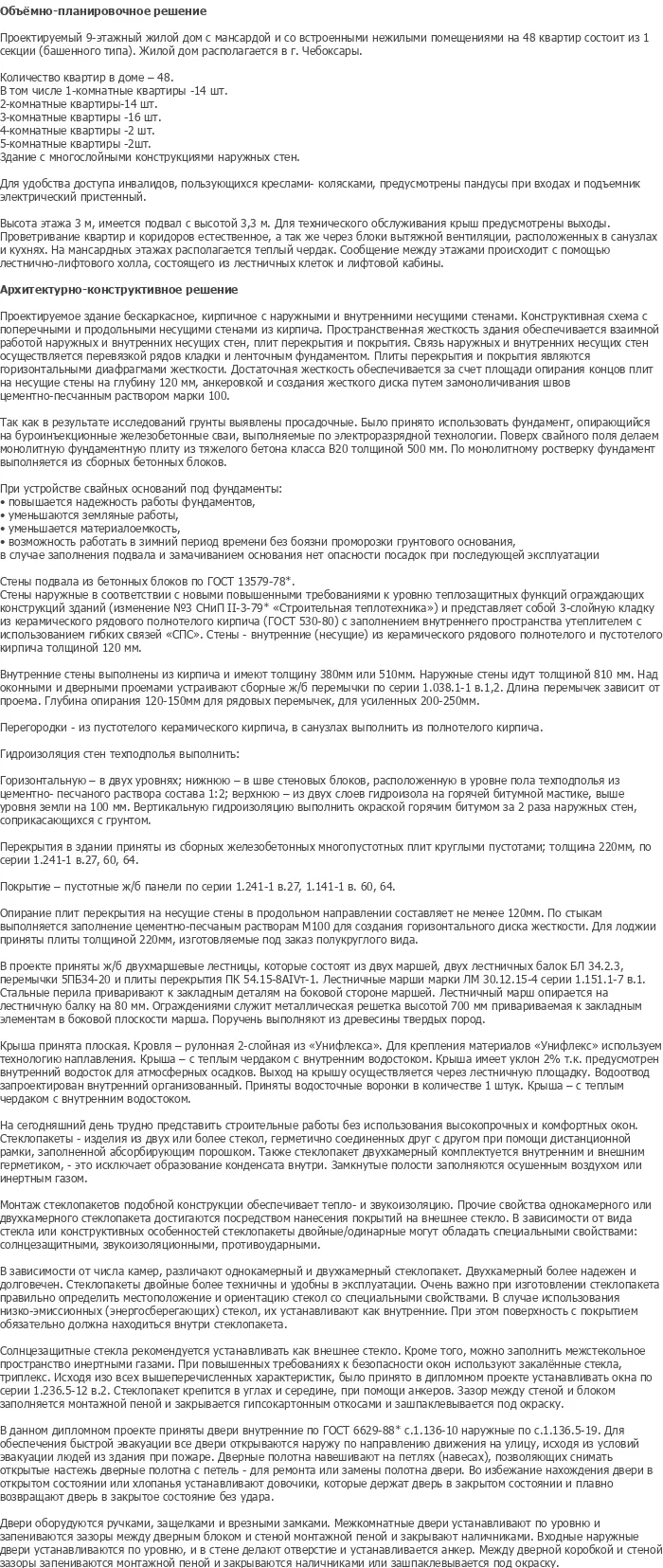

Проектируемый объект — 9-этажный односекционный жилой дом с мансардой и встроенными нежилыми помещениями в г. Чебоксары, рассчитанный на проживание 48 квартир. Количество квартир в доме — 48, в том числе: 1-комнатные — 14 шт., 2-комнатные — 14 шт., 3-комнатные — 16 шт., 4-комнатные — 2 шт., 5-комнатные — 2 шт. Данный проект 9 этажного жилого дома разработан как типовое решение для массовой жилищной застройки в условиях средней полосы России и может служить надёжным шаблоном проекта для студентов строительных специальностей.

Здание имеет высоту этажа 3 м и подвал высотой 3,3 м. Для технического обслуживания крыши предусмотрены выходы. Проветривание квартир и коридоров осуществляется естественное, а также через блоки вытяжной вентиляции, расположенных в санузлах и кухнях. На мансардных этажах располагается тёплый чердак. Сообщение между этажами происходит с помощью лестнично-лифтового хола, состоящего из лестничных клеток и лифтовой кабины. Данный готовый диплом ПГС подходит для защиты в строительных вузах и техникумах по направлению промышленное и гражданское строительство.

Для удобства доступа инвалидов, пользующихся креслами-колясками, предусмотрены пандусы при входах и подъёмник электрический пристенный. Здание с многослойными конструкциями наружных стен, что обеспечивает повышенную теплозащиту и энергоэффективность. Если вам необходимо купить проект или скачать проект по специальности ПГС — диплом №2107 предлагает полный комплект материалов по доступной цене.

Архитектурно-планировочное решение здания базируется на принципах функционального зонирования и эргономичности пространства. Проектируемый дом имеет благоустроенную придомовую территорию с озеленением и площадками для отдыха. Фасад здания оформлен в современном стиле с элементами классической архитектуры, что обеспечивает гармоничное вписывание в городскую застройку г. Чебоксары. Входные группы решены с учётом требований доступной среды для маломобильных групп населения.

Квартиры спроектированы с учётом современных требований к жилой площади и инсоляции. Все жилые помещения имеют естественное освещение. Санузлы и кухни оборудованы вытяжной вентиляцией. В мансардном этаже размещены жилые помещения с увеличенной высотой потолков и мансардными окнами, что создаёт дополнительный комфорт проживания. Лестнично-лифтовой узел расположен в центральной части здания, обеспечивая минимальные расстояния от входов в квартиры до транспортных коммуникаций.

Конструктивная схема здания — бескаркасная с наружными и внутренними несущими стенами из кирпича. Пространственная жёсткость здания обеспечивается взаимной работой наружных и внутренних несущих стен. Связь наружных и внутренних несущих стен осуществляется перевязкой рядов кладки и ленточным фундаментом. Плиты перекрытия и покрытия являются опирающимися на несущие стены на глубину 120 мм, анкеровкой и созданием жёсткого диска путём замоноличивания швов цементно-песчаным раствором марки 100.

Так как в результате исследований грунтов выявлены просадочные, было принято использовать фундамент, опирающийся на буроинъекционные железобетонные сваи, выполняемые по электроразрядной технологии. Поверх свайного поля делается монолитный фундаментный плит из тяжёлого бетона класса В20 толщиной 500 мм. По монолитному ростверку фундамент выполняется из сборных бетонных блоков. При устройстве свайных оснований под фундаменты повышается надёжность работы фундаментов, уменьшаются земляные работы, уменьшается материалоёмкость, возможность работать в зимний период времени без боязни проморозки грунтового основания, в случае заполнения подвала и замачивания основания нет опасности посадок при последующей эксплуатации.

Стены наружные выполнены в соответствии с новыми повышенными требованиями к уровню теплозащитных функций ограждающих конструкций зданий (изменение №3 СНиП II-3-79). Стены наружные из керамического рядового полнотелого кирпича (ГОСТ 530-80) с заполнением внутреннего пространства утеплителем с использованием гибкой связи «СПС». Внутренние несущие стены — из керамического рядового полнотелого и пустотелого кирпича толщиной 120 мм. Внутренние стены выполнены из кирпича и имеют толщину 380 мм или 510 мм. Наружные стены идут толщиной 810 мм. Над окнами и дверными проёмами устраивают сборные железобетонные перемычки по серии 1.038.1-1 в.1, 1.2. Длина перемычек зависит от проёма. Глубина опирания 120–150 мм для рядовых перемычек, для усиленных 200–250 мм.

Перегородки — из пустотелого керамического кирпича, в санузлах выполнены из полнотелого кирпича. Гидроизоляция стен техноподъя выполнена горизонтально — в двух уровнях, низкую — в шве стеновых блоков, расположенную в уровне пола техноподъя из цементно-песчаного раствора состава 1:2, верхнюю — из двух слоёв гидроизоля на горячей битумной мастике, выше уровня земли на 100 мм. Вертикальную гидроизоляцию выполняют окраской горячим битумом за 2 раза наружных стен, соприкасающихся с грунтом.

Перекрытия в здании приняты из сборных железобетонных многопустотных плит круглыми пустотами толщиной 220 мм, по серии 1.241-1 в.27, 60, 64. Покрытие — пустотные железобетонные панели по серии 1.241-1 в.27, 1.141-1 в. 60, 64. Опирание плит перекрытия на несущие стены в продольном направлении составляет не менее 120 мм. По стыкам плит заливается заполнение цементно-песчаным раствором М100 для создания горизонтального диска жёсткости. Для лоджий приняты плиты толщиной 220 мм, изготовляемые под заказ полукруглого вида. В проекте приняты двухмаршевые лестницы, которые состоят из двух маршей, двух лестничных балок БП 34.2.3, перильных ПБ 54-20 и плит перекрытия ПК 54.15-8АПт. Лестничные марши марки ЛМ 30.12.15-4 серии 1.151.1-7 в.1. Стальные перила приваривают к закладным деталям на боковой стороне маршей.

Кровля принята плоская. Кровля — рулонная 2-слойная из «Унифлекс». Для крепления материалов «Унифлекс» используется технология наплавления. Крыша — с теплым чердаком с внутренним водостоком. Крыша имеет уклон 2% т.к. предусмотрен внутренний водосток для атмосферных осадков. Выход на крышу осуществляется через лестничную площадку. Водоотвод запроектирован внутренний организованный. Приняты водосточные воронки в количестве 1 штук. На сегодняшний день трудно представить строительные работы без использования высокопрочных и комфортных окон. В проекте применены стеклопакеты с двухкамерным комплектом внутренним и внешним стеклопакетом, заполненной абсорбирующим порошком. Также стеклопакет двухкамерный комплектуется внутренним и внешним стеклопакетом, что исключает образование конденсата внутри. Замкнутые полости заполняются осушенным воздухом или инертным газом. Монтаж стеклопакетов подобной конструкции обеспечивает тепло- и звукоизоляцию. В зависимости от числа камер, различают однокамерный и двухкамерный стеклопакет. Двухкамерный более надёжен и долговечен. Стеклопакеты двойные более техничны и удобны в эксплуатации. В данном дипломном проекте приняты двери внутренние по ГОСТ 6629-88, наружные по с.1.136.5-19. Для обеспечения быстрой эвакуации все двери открываются наружу по направлению движения на улицу, исходя из условий эвакуации людей из здания при пожаре.

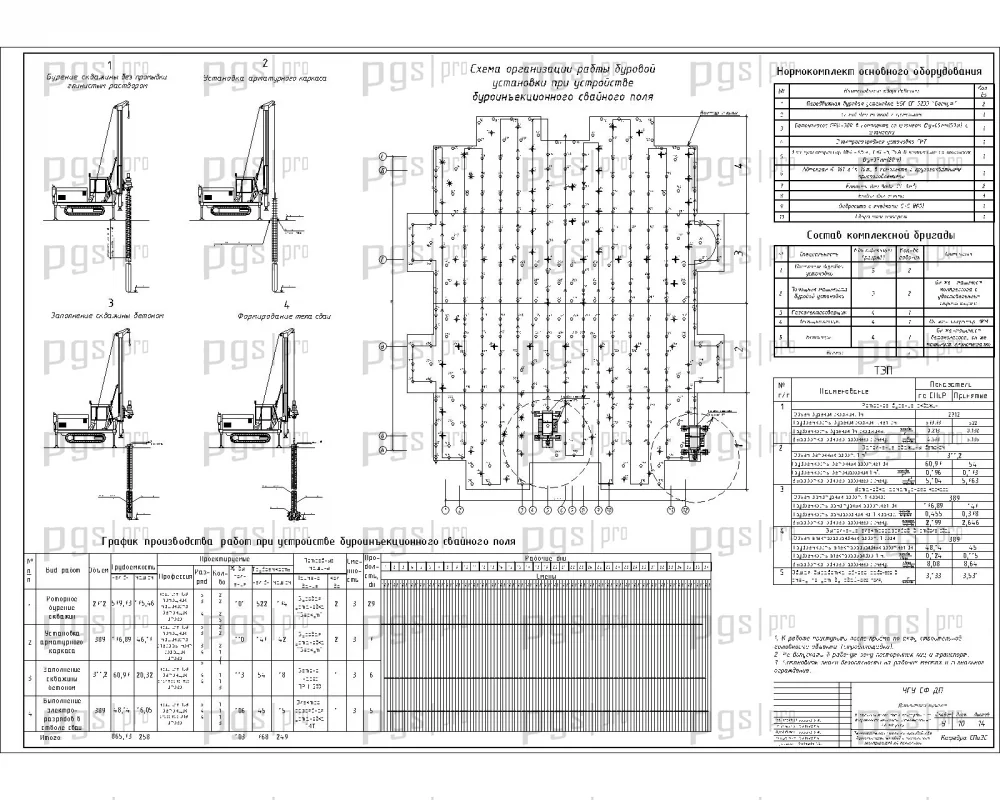

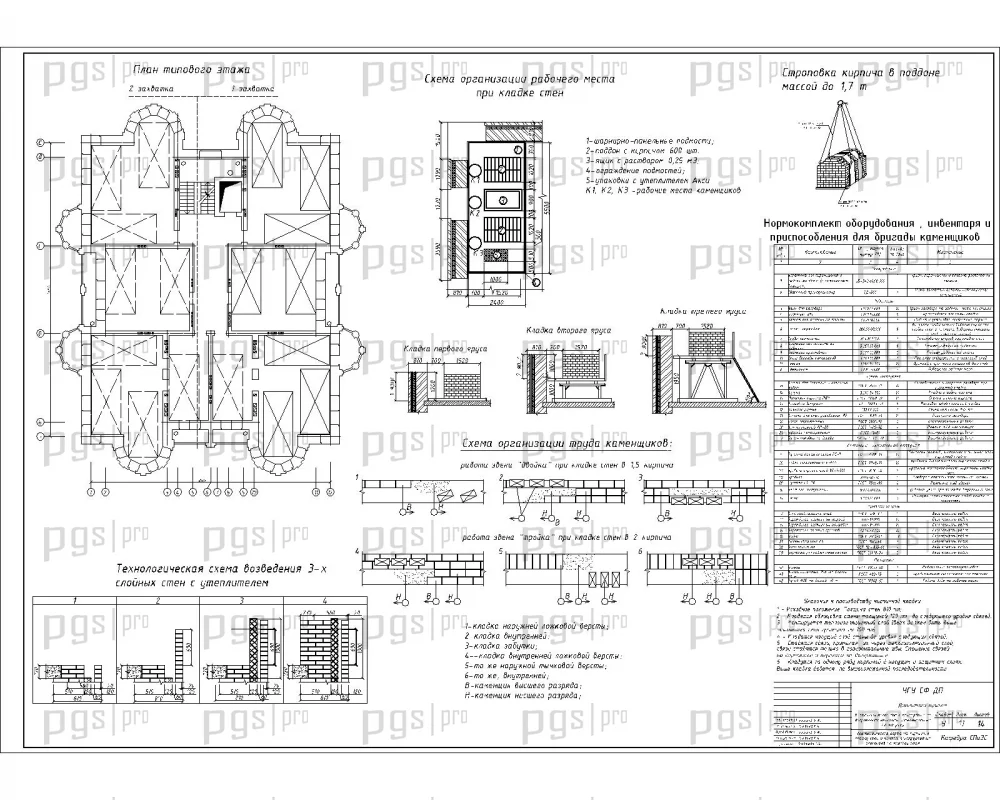

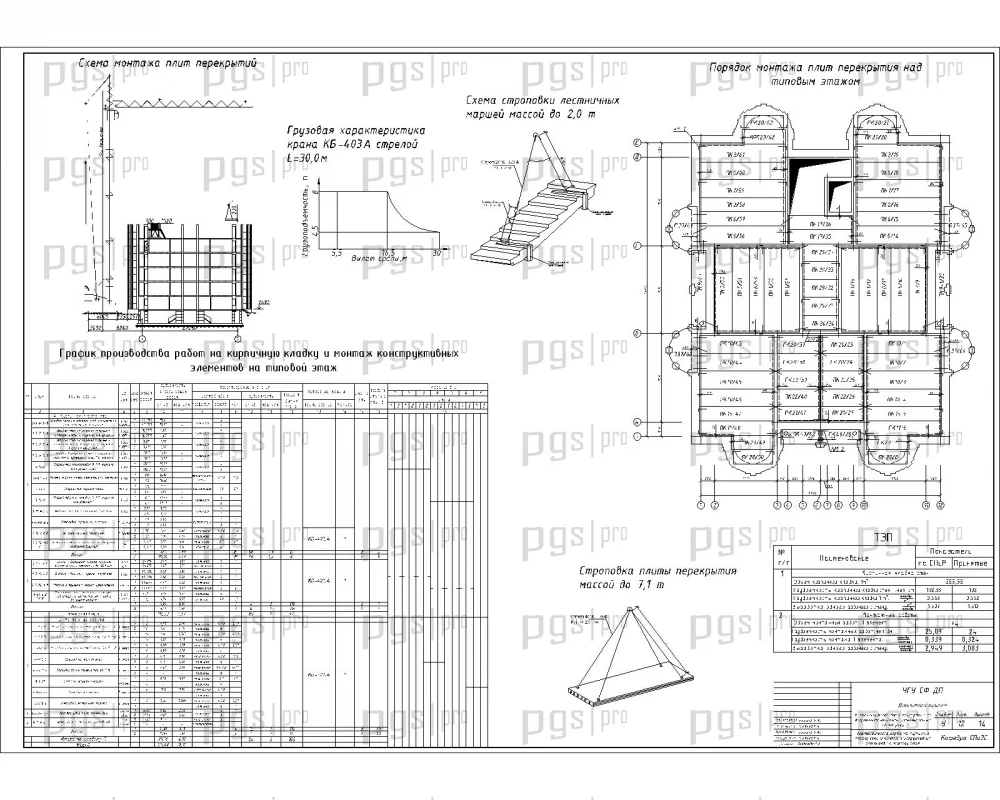

В технологическом разделе разработаны технологические карты на следующие работы: кирпичную кладку стен и монтаж конструктивных элементов, производство буроинъекционных свай с применением электроразрядной технологии. Технологическая карта на кирпичную кладку стен и монтаж конструктивных элементов включает объёмы работ, способы производства, комплектацию машин и механизмов, трудовые затраты, технику безопасности. Технологическая карта на производство буроинъекционных свай содержит технологию бурения скважин, установку арматуры, инъекцию раствора под давлением, мероприятия по контролю качества.

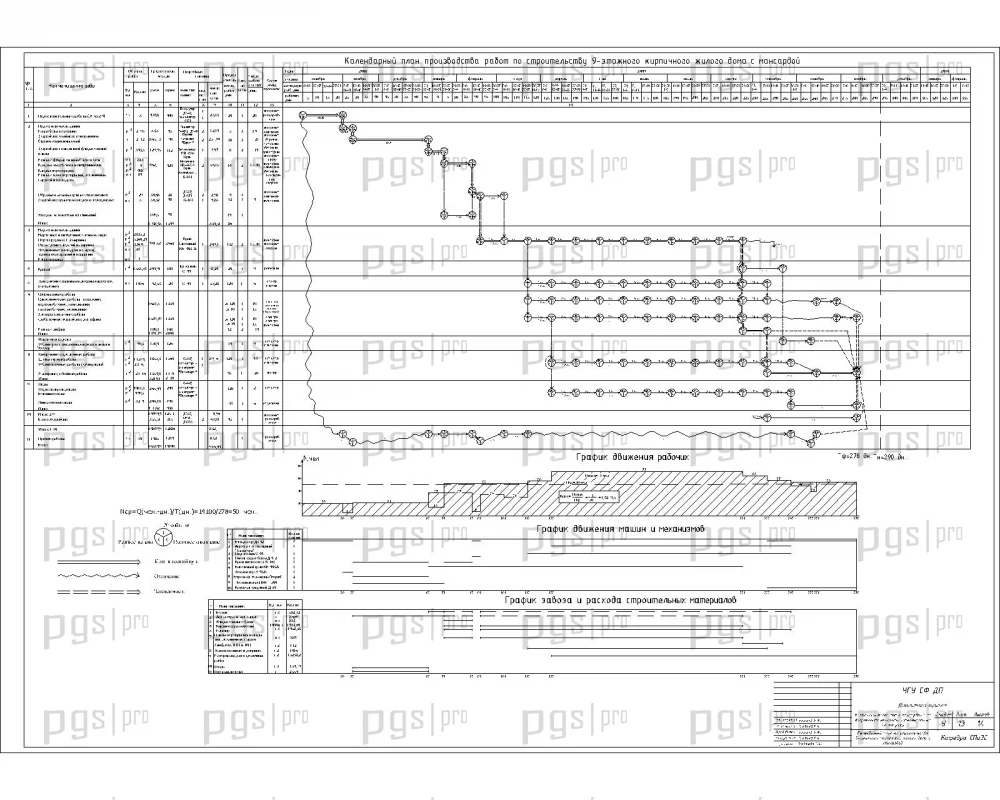

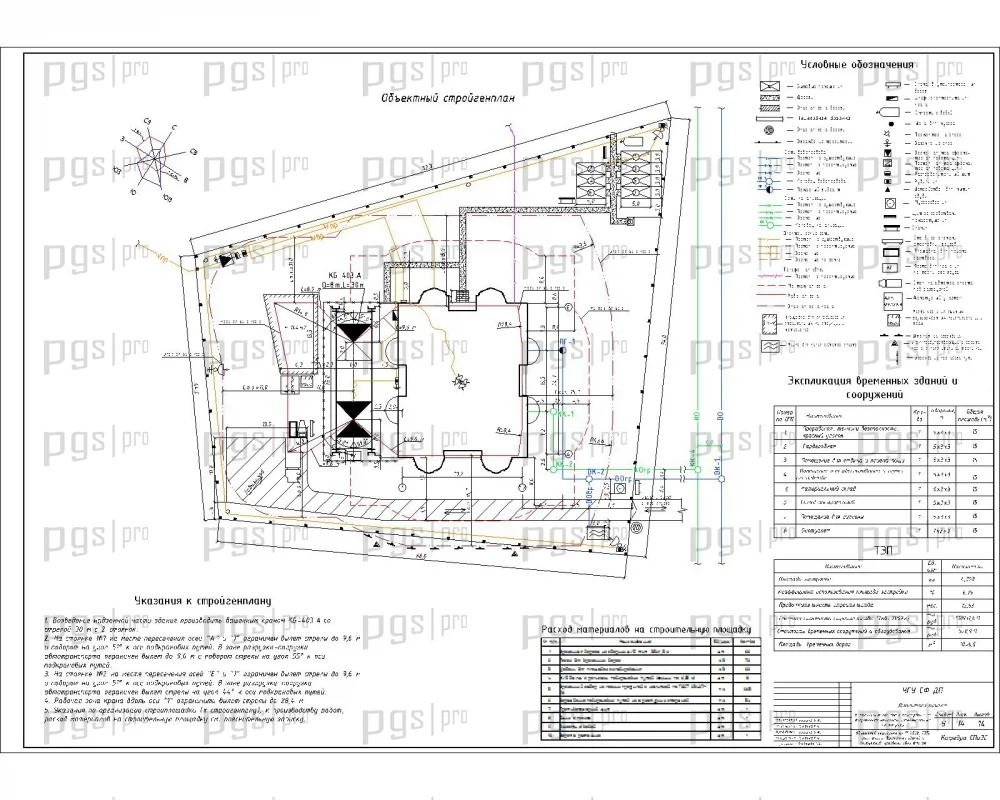

Календарный план производства работ составлен с учётом сезонности и технологических пауз, применяется для оптимизации критического пути строительства. Объектный стройгенплан содержит размещение временных зданий, складов, дорог и коммуникаций. Выполнен расчёт персонала, организация складского хозяйства, освещение, водоснабжение строительной площадки, мероприятия по охране окружающей среды. В проекте также предусмотрены технико-экономические показатели, включающие сметную стоимость объекта и строительных работ, выработку на одного рабочего, строительный объём здания, нормативную и фактическую продолжительность строительства.

Расчёт конструкций произведён в программном комплексе «Мономах», что обеспечивает высокую точность и соответствие современным требованиям проектирования. В расчётной части выполнен сбор нагрузок, определение усилий, проверка прочности и деформативности несущих элементов здания. Данная дипломная работа содержит полный комплект организационно-технологических решений, необходимых для успешной защиты.

Диплом №2107 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Полная комплектация: 156 листов пояснительной записки и 13 листов графики AutoCAD — объём соответствует требованиям вузовской подготовки.
• Современная конструктивная схема: буроинъекционные сваи с электроразрядной технологией — актуальное инженерное решение.
• Многослойные наружные стены: соответствие повышенным требованиям теплозащиты по изменению №3 СНиП II-3-79.
• Разнообразие конструкций: фундаментная плита, сваи, кирпичные стены, сборные перекрытия, плоская кровля — расчёт и конструирование всех основных элементов.
• Практическая направленность: две технологические карты, календарный график, строительный генплан, технико-экономические показатели.
• Расчёт в ПК «Мономах»: соответствует современным требованиям автоматизированного проектирования.
• Адаптивность: возможность привязки к любому региону России путём пересчёта теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда и окружающей среды.
• Доступная стоимость: 3 900 рублей за полный комплект дипломного проекта.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчётом и оформлением. Вы можете скачать проект или купить проект №2107 по доступной цене.
