Дипломный проект №2108 «16-ти этажный двухсекционный жилой дом в г. Рязань» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории многоквартирных жилых зданий повышенной этажности и предназначен для постоянного проживания 128 семей. Проект выполнен с учетом климатических условий г. Рязань и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела. ПГС дипломный проект включает полный комплект пояснительной записки и графической части, оформленных в соответствии с требованиями ГОСТ.

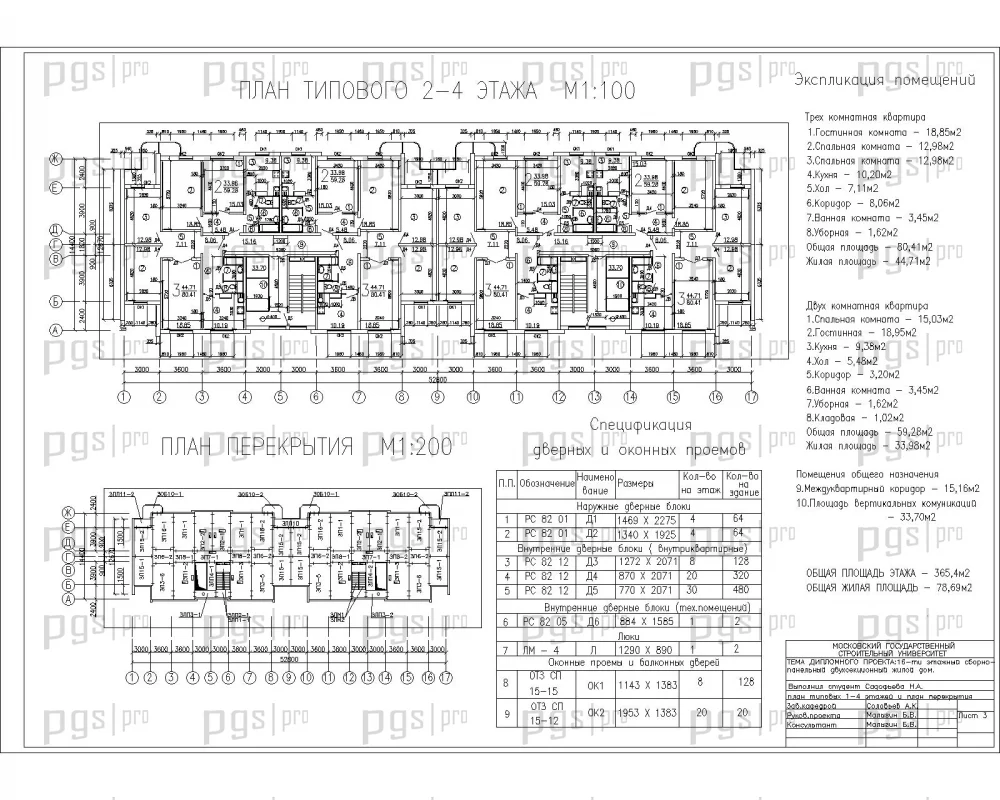

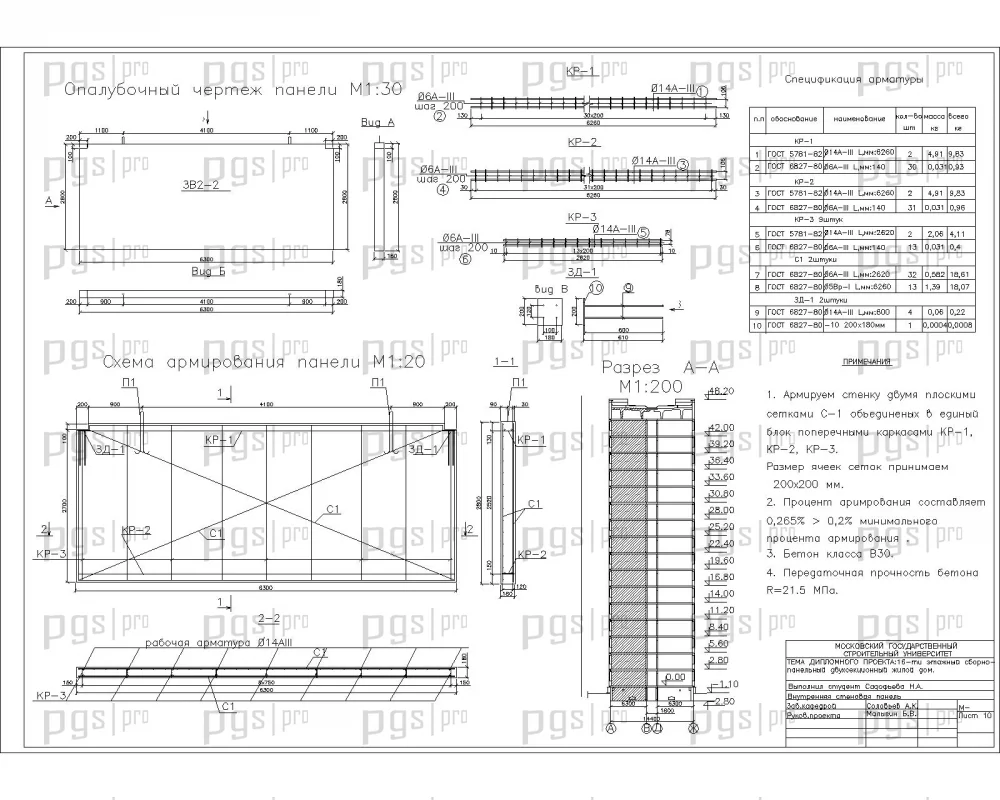

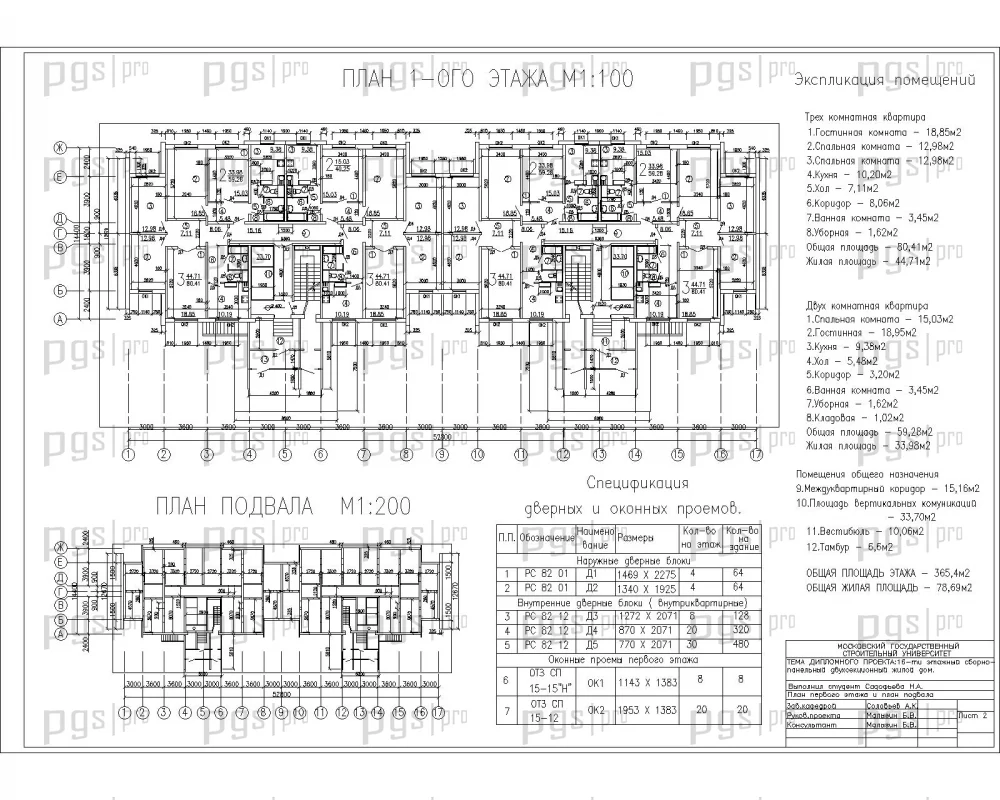

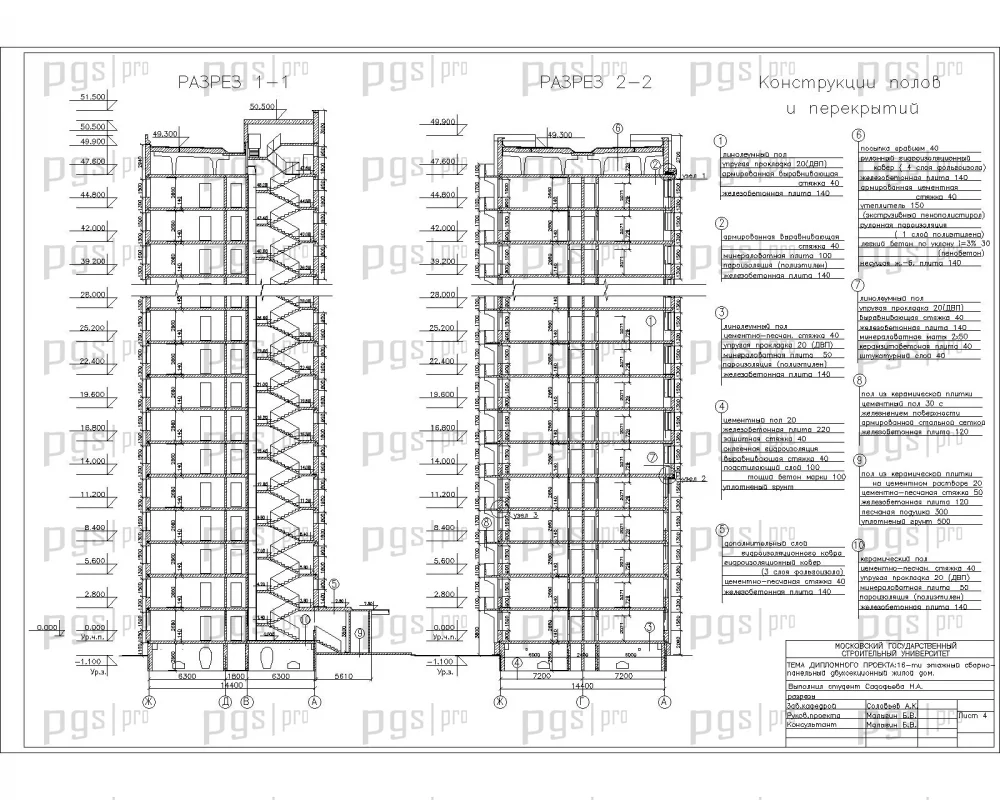

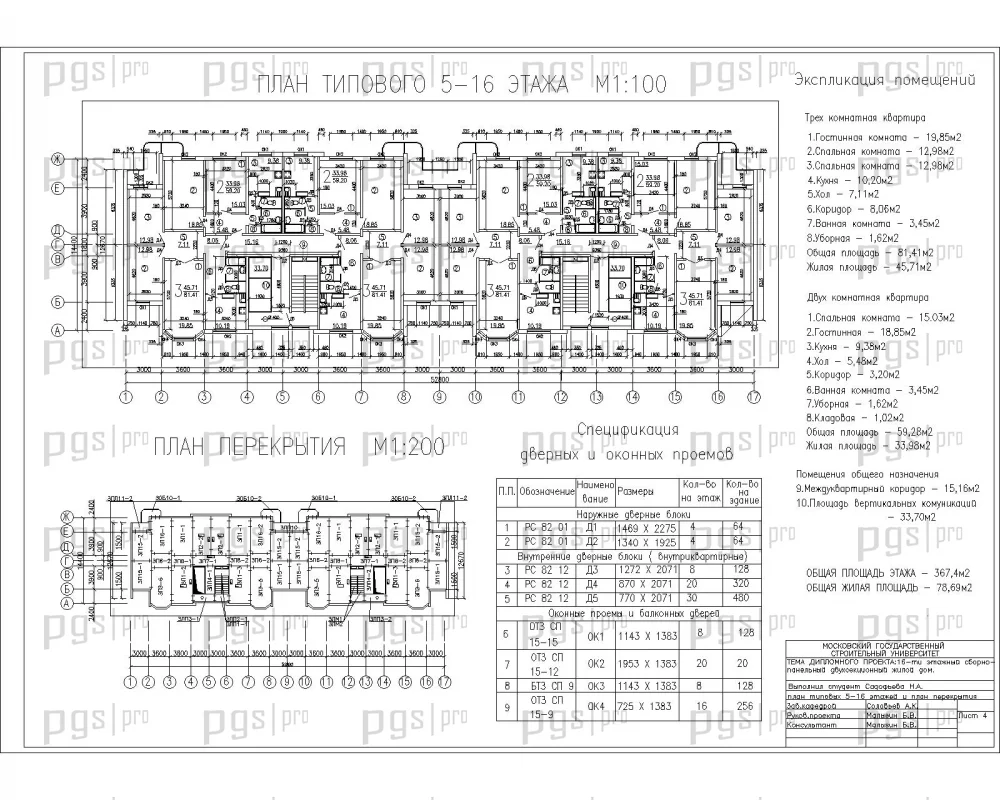

Состав графической части: фасад здания, генеральный план, план первого этажа и план подвала, план типовых 1–4 этажей и план перекрытия, план типовых 5–16 этажей и план перекрытия, план кровли, чердака, покрытия и узлы, разрезы, сравнение вариантов, конструирование плиты перекрытия, конструирование стеновой панели, технологическая карта на монтажные процессы, календарное планирование, стройгенплан.

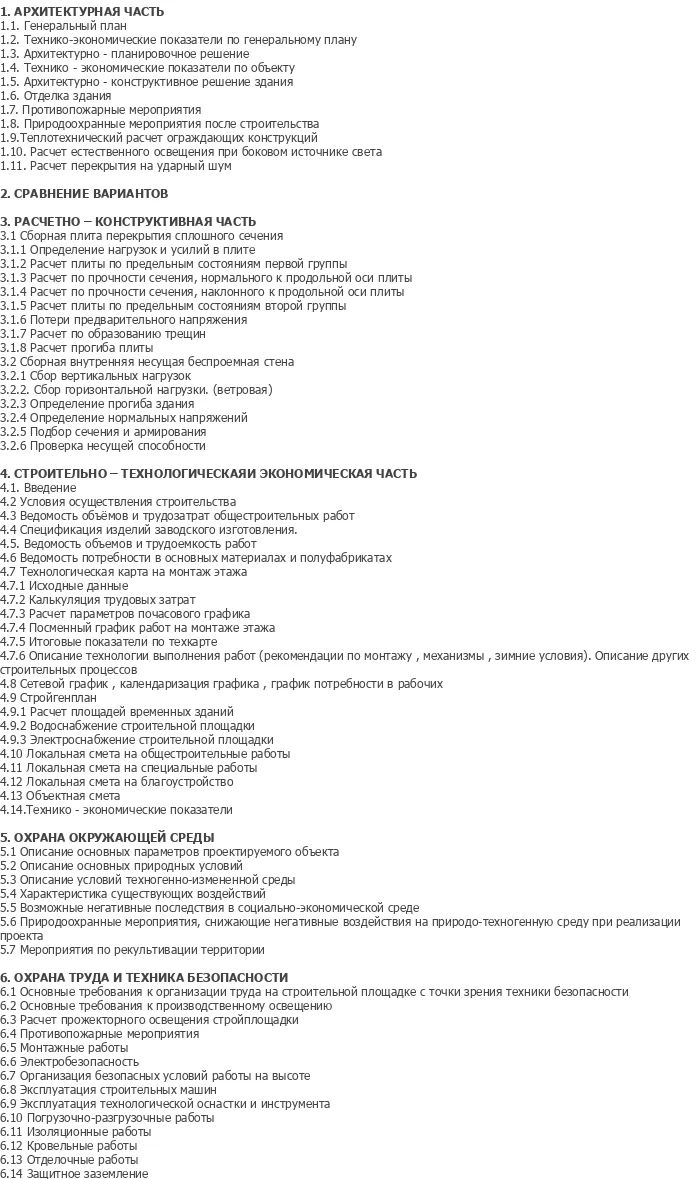

Состав пояснительной записки: исходные данные, архитектурно-планировочные решения, технико-экономические показатели, конструктивные решения здания, расчет конструкций, организационно-технологические решения, проекты производства работ, охрана труда и окружающей среды.

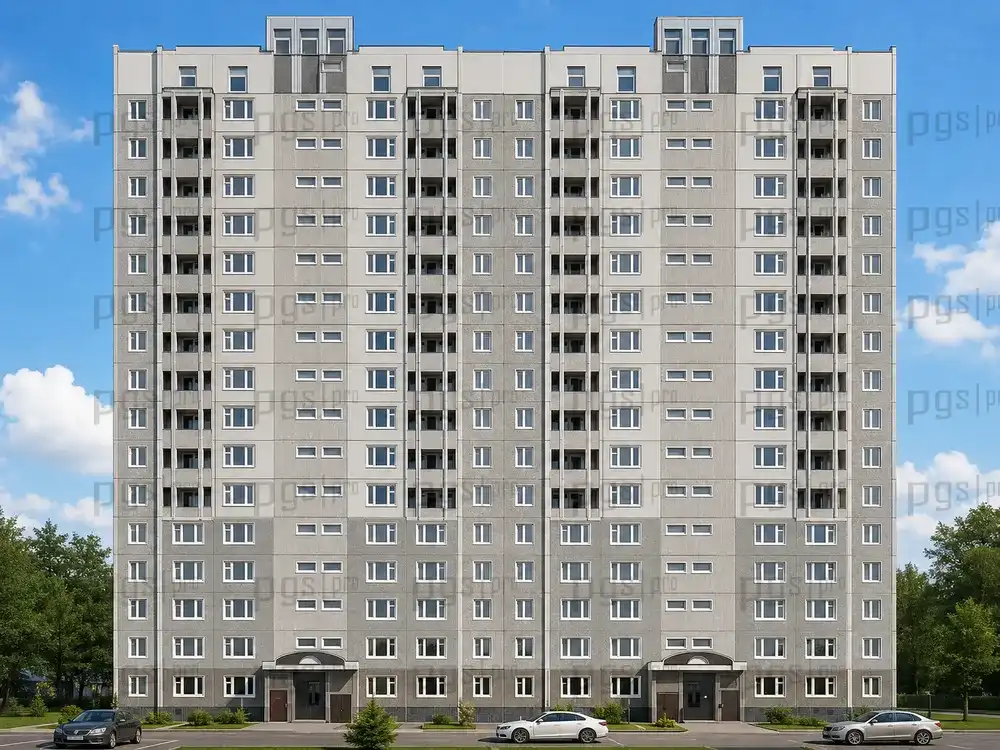

Проектируемый объект — 16-этажный двухсекционный жилой дом в г. Рязань, рассчитанный на проживание 128 квартир. В доме предусмотрено 64 двухкомнатные и 64 трёхкомнатные квартиры. Приведённая жилая площадь здания составляет 5120 м². Данный проект 16 этажного жилого дома разработан как типовое решение для массовой жилищной застройки в условиях средней полосы России и может служить надёжным шаблоном проекта для студентов строительных специальностей.

Здание имеет меридиональную ориентацию, что обеспечивает оптимальное естественное освещение жилых помещений в течение светового дня. В каждой секции запроектирована незадымляемая лестничная клетка с вентиляционными шахтами и два лифта: грузопассажирский грузоподъёмностью 630 кг и пассажирский грузоподъёмностью 400 кг, выходящие в лифтовой холл, отделённый от коридоров перегородками с дверями. Данный готовый диплом ПГС подходит для защиты в строительных вузах и техникумах по направлению промышленное и гражданское строительство.

В доме предусмотрен мусоропровод, размещаемый в лифтовых холлах с приёмными клапанами на каждом этаже и мусорокамерой в подвальном помещении, имеющей выход во двор. Вода к зданию поступает через центральный водопровод микрорайона, канализация присоединена к центральной канализационной сети города, равно как и все остальные инженерные сети здания. Если вам необходимо купить проект или скачать проект по специальности ПГС — диплом №2108 предлагает полный комплект материалов по доступной цене.

Архитектурно-планировочное решение здания базируется на принципах функционального зонирования и эргономичности пространства. Каждая секция имеет раздельные входы, выходящие во двор, по одному на каждую секцию, через которые жильцы попадают на первый этаж. Высота этажа составляет 2,8 м от пола до пола. В квартирах предусмотрено расположение раздельных санузлов, кухни и ванных комнат с увеличенными размерами. Несущие стены расположены таким образом, чтобы они отделяли квартиры от коридоров и друг от друга, повышая комфортность в части звукоизоляции.

На техническом этаже располагаются лифтовые помещения, не имеющие смежных стен с жилыми помещениями. Выход на балкон или лоджию предусмотрен в каждой квартире. Запроектированы кухни и ванные комнаты с увеличенными размерами в соответствии с требованиями СНиП. Степень огнестойкости здания — I, класс здания — II, что обеспечивает высокий уровень пожарной безопасности при эксплуатации.

Коэффициент K1, равный отношению рабочей (жилой) площади квартир к общей (полезной), составляет 0,57, что соответствует нормативному диапазону K1(0,5–0,75). Строительный объём надземной части здания равен 35453 м³, коэффициент K2, характеризующий экономическую эффективность здания, равен 6,92 м³/м². Коэффициент компактности плана K3 составляет 0,186 м/м² (норм. K3 = 0,16–0,25). Коэффициент K4, характеризующий степень насыщенности плана вертикальными конструкциями, равен 0,11 (норм. K4 = 0,1–0,2).

Конструктивная схема здания — бескаркасная с поперечными и продольными несущими стенами из сборного железобетона. Основной шаг поперечных несущих стен составляет 3,0–3,6 м. Принятая конструктивная схема обеспечивает прочность, жёсткость и устойчивость на стадии возведения и в период эксплуатации при действии всех расчётных нагрузок и воздействий. Две поперечные внутренние стены спроектированы отдельными панелями, внутренние продольные стены располагаются так, чтобы обеспечить по возможности поперечные стены. Вертикальные нагрузки от перекрытий воспринимаются и передаются на фундамент основания поперечными и продольными стенами одновременно.

Основанием для фундамента на отметке 155.20 (-3,30) служат песчаные грунты средней плотности, влажные, а также пески крупнообломочные. Уровень подземных грунтовых вод находится на глубине -7,9 м. Расчётное сопротивление грунта основания принято 2,50 кН/м².кв. по самому слабому грунту — пески пылеватые. Стержни подвала, расположенные со стороны грунта, должны быть защищены сплошной обмазочной гидроизоляцией, под полом подвала устраивают рулонную гидроизоляцию. Под всеми фундаментными плитами устраивается бетонная подготовка толщиной 100 мм из бетона класса В7,5.

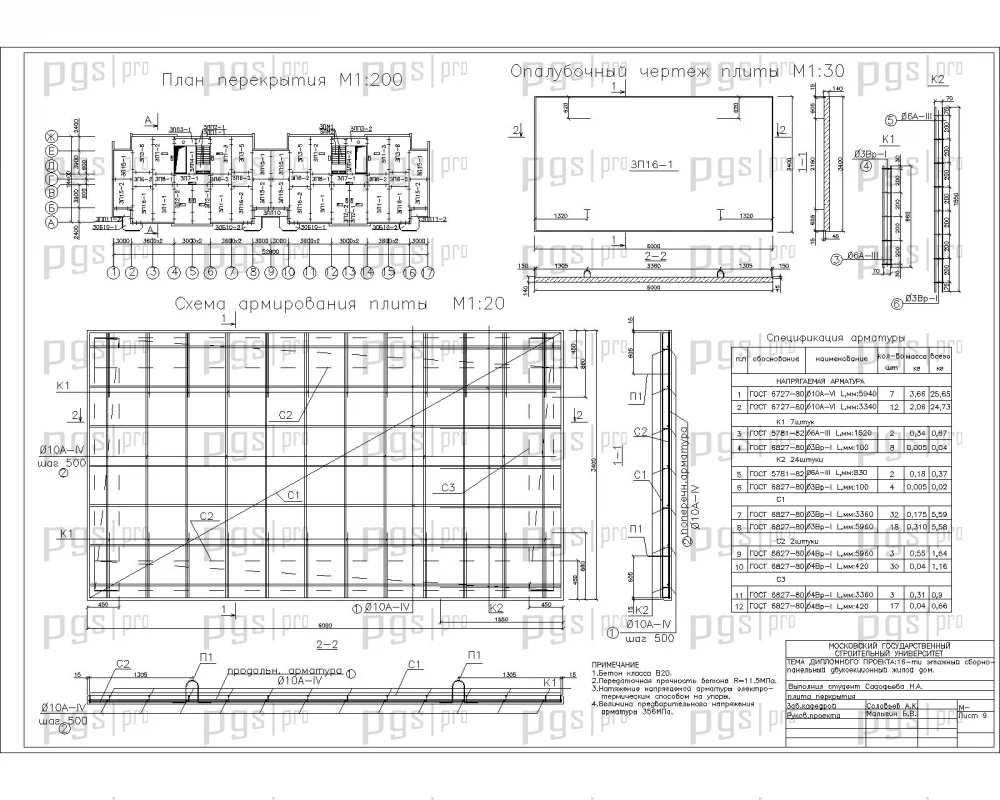

Перекрытия выполнены сборными плитами однослойными сплошными толщиной 140 мм, заводского изготовления из более морозостойкого бетона. Несущие стены соединяются между собой надпроёмными перемычками и диском плит перекрытия. За отметку 0,000 условно принят уровень чистого пола первого этажа. В данном проекте предусмотрены следующие конструкции полов: жилые комнаты — паркет щитовой на мастике по цементно-песчаной стяжке и звукоизоляционным плитам; кухня — плитка по цементно-песчаной стяжке и звукоизоляционным плитам; сауны — керамическая плитка на цементно-песчаном растворе, гидроизоляция по пенополистирольным плитам; лестничные клетки — керамическая плитка на цементно-песчаном растворе; лоджии — керамическая плитка на цементно-песчаном растворе.

Запроектирована горизонтальная кровля с внутренним водостоком. Наружные стены — навесные панели с утеплителем из минераловатных матов и керамзитобетонным несущим слоем, заводского изготовления толщиной 325 мм. Внутренние несущие стены — сборные железобетонные плиты 180 мм. Перегородки — кирпичные толщиной 120 мм. Оконные и дверные проёмы — двойной, спаренный, окрашенный масляной краской. Центральное отопление — трубы стальные, радиаторы чугунные секционного типа.

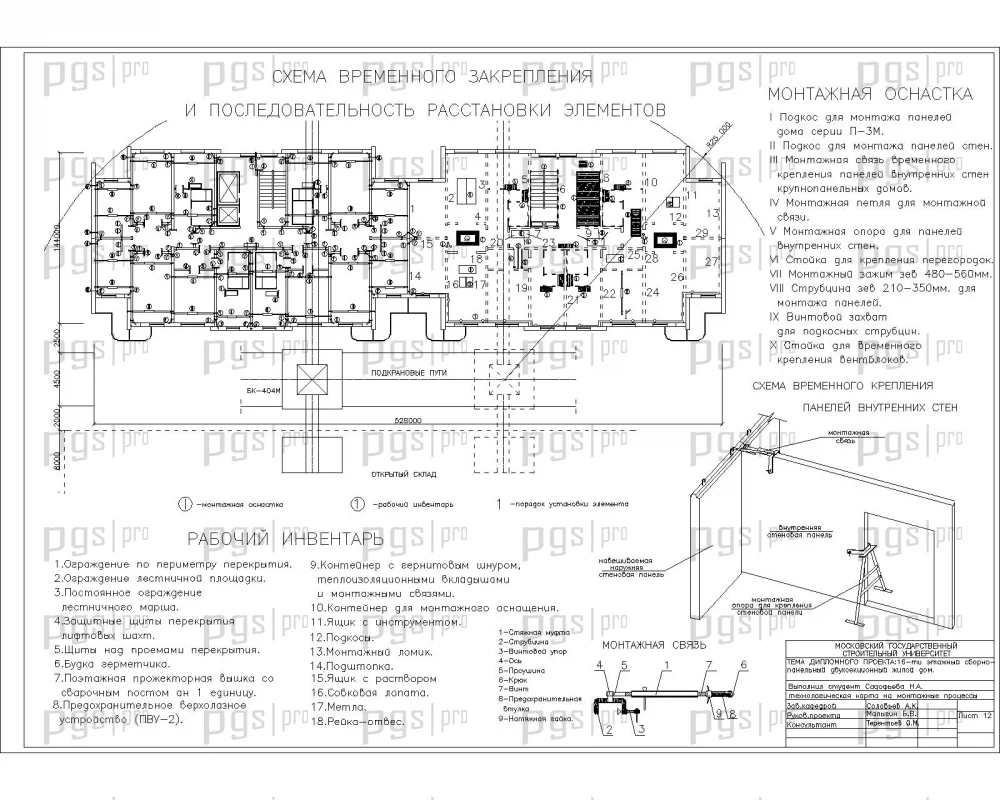

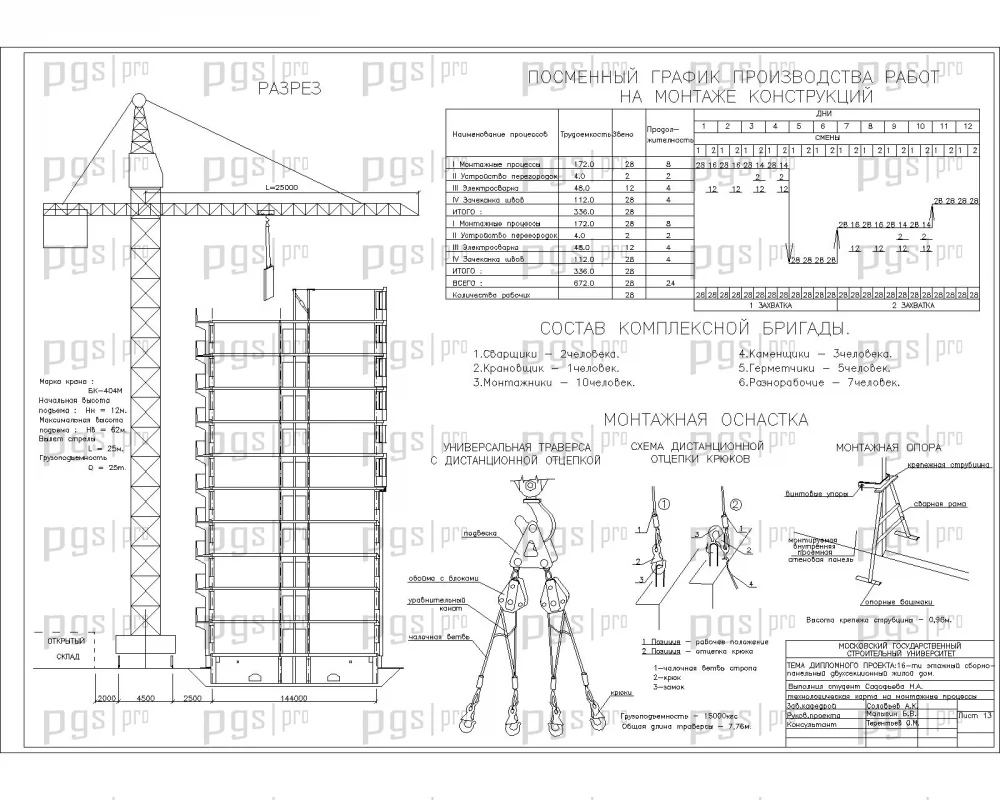

В технологическом разделе разработаны проекты производства работ (ППР) на монтажные процессы. Технологическая карта на монтажные процессы включает объёмы работ, способы производства, комплектацию машин и механизмов, трудовые затраты, технику безопасности. Выполнена схема временного электроснабжения и водоснабжения строительной площадки, разработана технология монтажа сборных железобетонных конструкций с применением крановых механизмов.

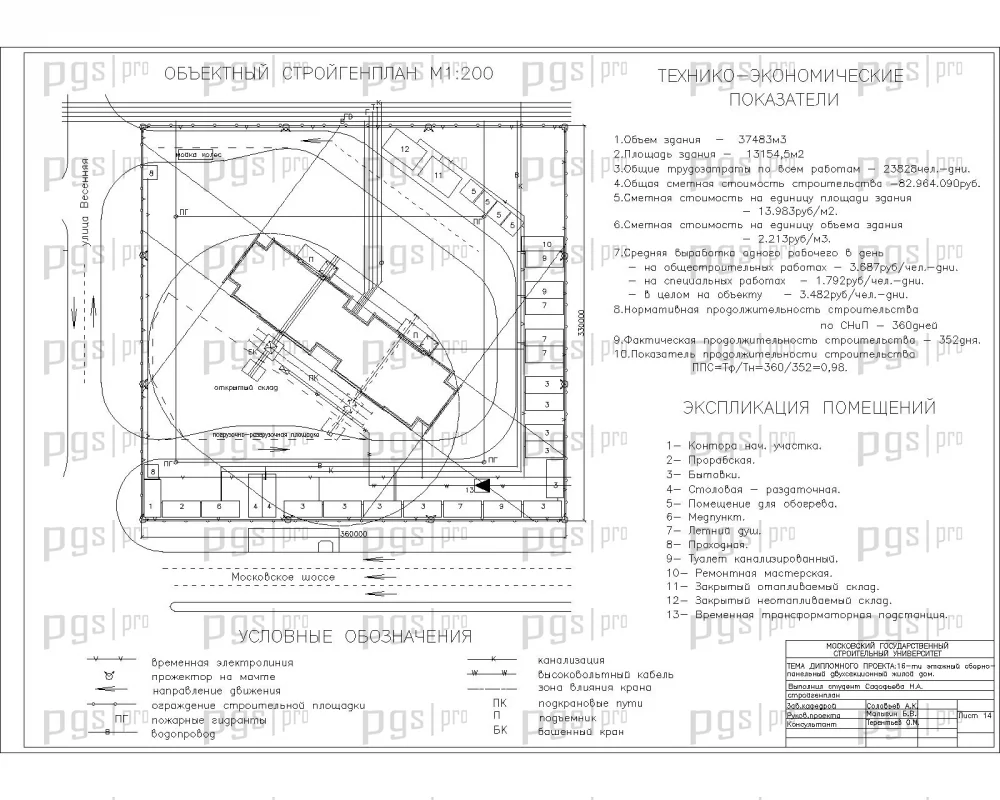

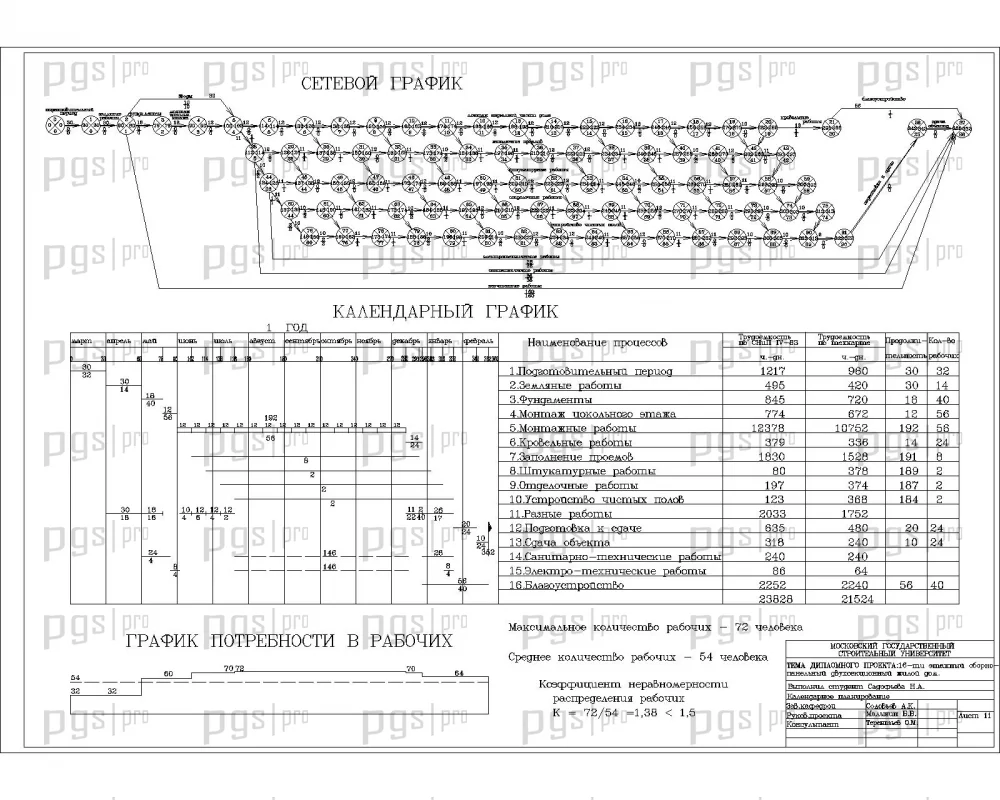

Календарный график производства работ составлен с учётом сезонности и технологических пауз, применяется для оптимизации критического пути строительства. Строительный генеральный план содержит размещение временных зданий, складов, дорог и коммуникаций. Выполнен расчёт персонала, организация складского хозяйства, освещение, водоснабжение строительной площадки, мероприятия по охране окружающей среды. В проекте также предусмотрены технико-экономические показатели, включающие сметную стоимость объекта и строительных работ, выработку на одного рабочего, строительный объём здания, нормативную и фактическую продолжительность строительства, коэффициент использования основных фондов и себестоимость 1 м² жилой площади.

Расчёт конструкций производился ручным способом, что соответствует требованиям вузовской подготовки по специальности ПГС. В расчётной части выполнен сбор нагрузок, определение усилий, проверка прочности и деформативности несущих элементов здания. Данный дипломная работа содержит полный комплект организационно-технологических решений, необходимых для успешной защиты.

Диплом №2108 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Полная комплектация: 108 листов пояснительной записки и 14 листов графики AutoCAD — объём соответствует требованиям вузовской подготовки.
• Типовой объект массовой застройки: 16-этажный двухсекционный дом на 128 квартир — универсальный объект для защиты.
• Разнообразие конструкций: сборный железобетонный фундамент, навесные стеновые панели, сборные перекрытия, горизонтальная кровля — расчёт и конструирование всех основных элементов.
• Практическая направленность: технологические карты на монтажные процессы, календарный график, строительный генплан, технико-экономические показатели.
• Ручной расчёт конструкций: соответствует требованиям вузовской подготовки по специальности ПГС.
• Адаптивность: возможность привязки к любому региону России путём пересчёта теплотехнического раздела.
• Соответствие нормативам: коэффициенты K1–K4 находятся в пределах нормативных значений.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда и окружающей среды.
• Доступная стоимость: 3 500 рублей за полный комплект дипломного проекта.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчётом и оформлением. Вы можете скачать проект или купить проект №2108 по доступной цене.
