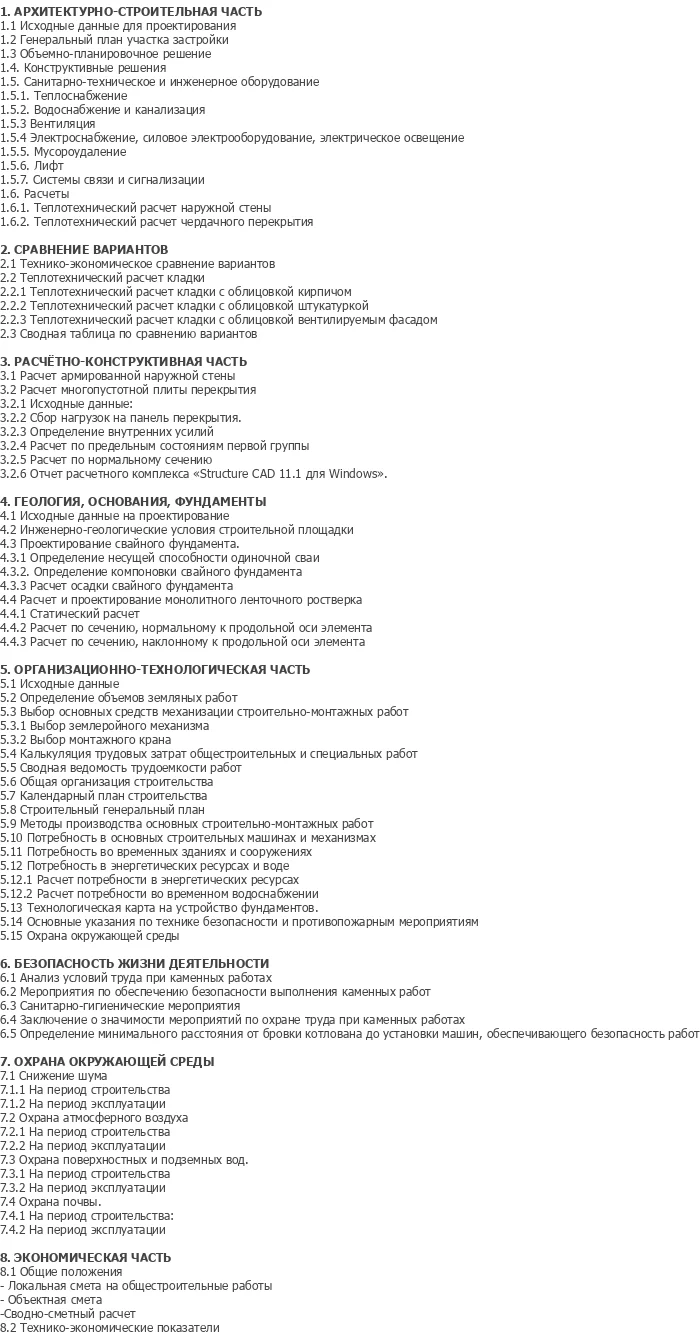

Дипломный проект №2109 «16-этажный жилой дом в г. Перми» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории многоквартирных жилых зданий повышенной этажности и предназначен для комфортного проживания семей различного состава. Проект выполнен с учетом климатических условий г. Перми и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела. Пояснительная записка включает восемь основных разделов: архитектурно-строительную часть, сравнение вариантов, расчетно-конструктивную часть, геологию и фундаменты, организационно-технологическую часть, безопасность жизнедеятельности, охрану окружающей среды и экономическую часть.

Проектируемый объект — 16-этажный односекционный жилой дом, расположенный в г. Перми. Данный ПГС дипломный проект разработан в соответствии с современными требованиями к проектированию многоквартирных жилых зданий и обеспечивает комфортные условия проживания за счет рациональной планировки квартир и наличия необходимого инженерного оборудования. На каждом типовом этаже размещается по четыре квартиры: две однокомнатные площадью 63,45 м² и 65,90 м², а также две двухкомнатные площадью 81,70 м² и 84,15 м².

Здание имеет техническое подполье высотой 2,42 м, шестнадцать жилых этажей высотой 3,0 м каждый, а также технический этаж высотой 3,51 м. Общая высота здания составляет 55,66 м при габаритных размерах в плане 24,44 × 22,04 м. В доме предусмотрены два пассажирских лифта грузоподъемностью 400 кг и 630 кг со скоростью 1 м/с, а также мусоропровод. Все квартиры имеют лоджии или балконы с выходом из гостиной, кухни-столовой или спальни.

Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №2109 предлагает оптимальное соотношение цены и качества. Данный шаблон проекта подходит студентам строительных специальностей, преподавателям и специалистам по проектированию многоэтажных жилых домов. Это качественный готовый диплом ПГС для подготовки дипломной работы по специальности ПГС.

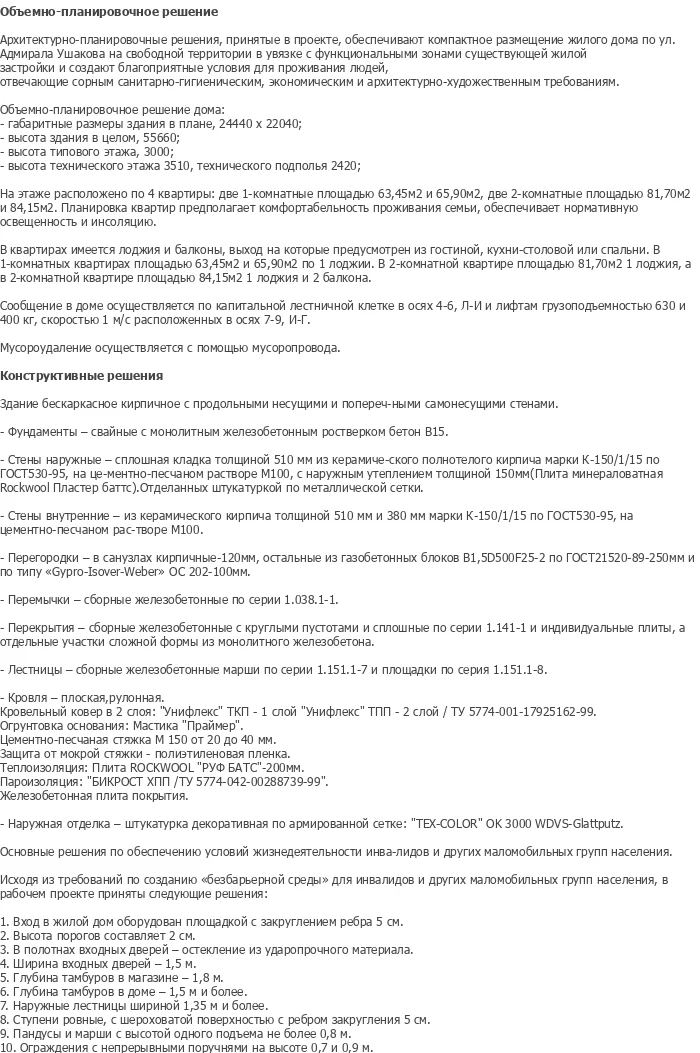

Архитектурно-планировочные решения обеспечивают компактное размещение жилого дома с функциональными зонами существующей жилой застройки. Здание имеет п-образную конфигурацию в плане с эркерными выступами, что придает архитектуре выразительность и современный облик. Наружные стены облицованы декоративной штукатуркой по армированной сетке ТЕХ-COLOR ОК 3000 WDVS-Glattputz, что обеспечивает долговечность и эстетичность фасадов.

Внутренняя планировка квартир предусматривает четкое зонирование жилых помещений. Однокомнатные квартиры площадью 63,45 м² и 65,90 м² оснащены одной лоджией каждая. Двухкомнатная квартира площадью 81,70 м² имеет одну лоджию, а квартира площадью 84,15 м² — одну лоджию и два балкона. Входные группы оборудованы площадками с закруглением ребра 5 см, ширина дверей составляет 1,5 м, что обеспечивает доступность для маломобильных групп населения. Наружные лестницы шириной 1,35 м и более имеют ступени с шероховатой поверхностью.

Сообщение в доме осуществляется по капитальной лестничной клетке в осях 4-6, П-И и лифтам грузоподъемностью 630 и 400 кг, скоростью 1 м/с, расположенным в осях 7-9, И-Г. Мусороудаление осуществляется с помощью мусоропровода. Планировка квартир предполагает комфортабельность проживания семьи, обеспечивает нормативную освещенность и инсоляцию.

Здание выполнено по бескаркасной схеме с продольными несущими и поперечными самонесущими стенами. Фундамент — свайный с монолитным железобетонным ростверком из бетона марки В15. Наружные стены представляют собой сплошную кладку толщиной 510 мм из керамического полнотелого кирпича марки К-150/1/15 по ГОСТ 530-95 на цементно-песчаном растворе М100. Наружное утепление выполнено плитой минераловатной Rockwool Пластер баттс толщиной 150 мм с отделкой штукатуркой по металлической сетке.

Внутренние стены выполнены из керамического кирпича толщиной 510 мм и 380 мм марки К-150/1/15 на цементно-песчаном растворе М100. Перегородки в санузлах — кирпичные толщиной 120 мм, остальные — из газобетонных блоков Б1,5Д500Ф25-2 по ГОСТ 21520-89 толщиной 250 мм и типа Gypro-Isover-Weber ОС 202-100 мм. Перемычки — сборные железобетонные по серии 1.038.1-1. Перекрытия — сборные железобетонные с круглыми пустотами и сплошные по серии 1.141-1, а также индивидуальные плиты. Лестницы — сборные железобетонные марши по серии 1.151.1-7 и площадки по серии 1.151.1-8.

Кровля плоская рулонная. Кровельный ковер в два слоя: Унифлекс ТКП — один слой, Унифлекс ТПП — два слоя. Грунтовка основания — мастика Праймер. Цементно-песчаная стяжка М150 толщиной 20-40 мм. Защита от мокрой стяжки — полиэтиленовая пленка. Теплоизоляция — плита ROCKWOOL Руф Батс 200 мм. Пароизоляция — Бикрост ХПП. Покрытие — железобетонная плита. Основные решения по обеспечению условий жизнедеятельности инвалидов и других маломобильных групп населения выполнены в соответствии с требованиями по созданию безбарьерной среды.

В организационно-технологическую часть входит технологическая карта на устройство свайного фундамента, содержащая объемы работ, способы производства, комплектацию машин и механизмов, трудовые затраты и мероприятия по технике безопасности. Календарный график производства работ составлен с учетом сезонности и технологических пауз, нормативная продолжительность строительства составляет 133 дня, продолжительность строительства — 121 день.

Строительный генеральный план содержит размещение временных зданий, складов, дорог и коммуникаций. Выполнен расчет персонала, организация складского хозяйства, освещение и водоснабжение строительной площадки, а также мероприятия по охране окружающей среды. Технико-экономические показатели проекта: сметная стоимость объекта — 2 874 464,2 руб., сметная стоимость строительных работ — 1 039 338,11 руб., выработка на одного рабочего в день — 8626,87 руб., строительный объем здания — 1830 м³, сметная стоимость 1 м² общей площади — 14 465,31 руб., коэффициент использования основных фондов — 1,23 процента, себестоимость 1 м² жилой площади — 12 747,88 руб.

Диплом №2109 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Полная комплектация: 152 листа пояснительной записки и 10 листов графики AutoCAD — объем соответствует требованиям вузовской подготовки.
• Современная архитектурная форма: 16-этажный жилой дом с эркерными выступами — актуальный объект для защиты.
• Разнообразие конструкций: свайный фундамент с ростверком, кирпичные стены, пустотные плиты перекрытия, плоская рулонная кровля — расчет и конструирование всех основных элементов.
• Практическая направленность: технологическая карта на устройство свайного фундамента, календарный график, строительный генплан, технико-экономические показатели.
• Компьютерный расчет: выполнен в программах SCAD Office, SWORK и Плита, что соответствует современным требованиям проектирования.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда и окружающей среды.
• Доступная стоимость: проект 16-этажного жилого дома предлагается по цене 3 400 рублей.
