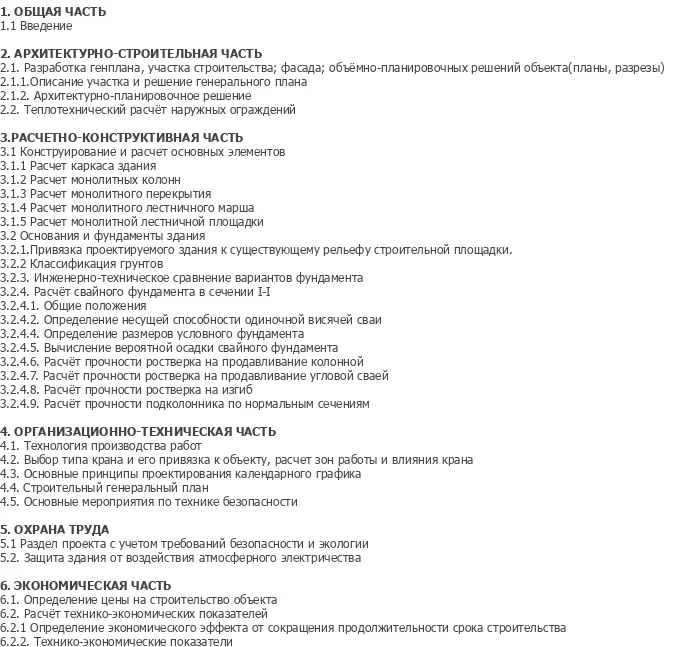

Дипломный проект №2111 «14-этажный жилой дом с подземной автостоянкой в г. Казань» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Проект включает полный комплект пояснительной записки объемом 88 листов в формате MS Word и графическую часть из 15 листов чертежей в AutoCAD. Состав работы охватывает архитектурно-строительные, расчетно-конструктивные, организационно-технологические, экономические разделы, а также разделы по охране труда и окружающей среды.

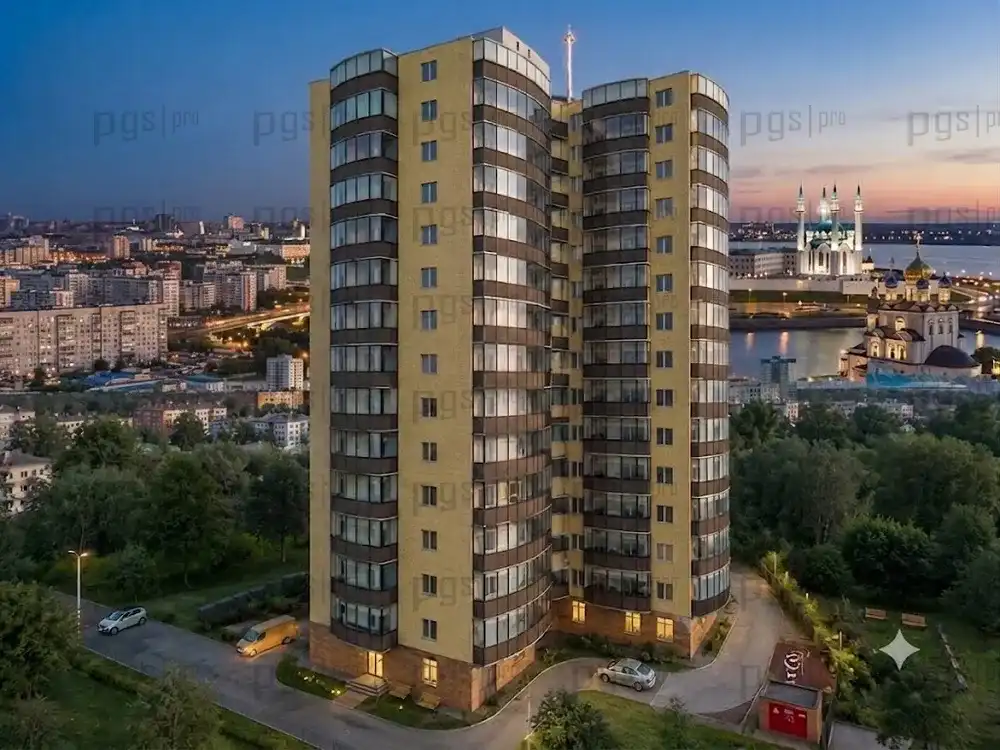

Проектируемый объект — 14-этажный многоквартирный жилой дом с двумя подземными этажами автостоянки, расположенный в г. Казань. Здание относится к категории среднеэтажных жилых домов и предназначено для комфортного проживания семей различной численности. Конструктивная схема здания — каркасная с монолитным железобетонным несущим каркасом и ненесущими ограждающими стенами.

Высота типового этажа составляет 3,0 м. На каждом типовом этаже размещены пять однокомнатных, две двухкомнатные и одна трехкомнатная квартира, что обеспечивает эффективное использование жилой площади и соответствует программам кредитования молодых семей. В цокольной части здания запроектированы офисные помещения, а в подземной части — двухуровневая автостоянка на 60 легковых автомобилей с удобным доступом по пандусам.

Данный ПГС дипломный проект подходит студентам строительных специальностей, преподавателям и специалистам по проектированию многоквартирных жилых зданий. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №2111 предлагает оптимальное соотношение цены и качества. Это качественный шаблон проекта для подготовки дипломной работы по специальности ПГС.

Функциональное зонирование здания выполнено с учетом современных требований к жилой среде и коммерческому использованию цокольного этажа. Жилые этажи спроектированы с максимальным количеством компактных однокомнатных квартир общей площадью до 50 м², что делает объект актуальным в условиях современного рынка жилья. Санитарные узлы в однокомнатных квартирах совмещенные, в двух- и трехкомнатных — раздельные.

Цокольный этаж на отметке -3,600 м включает офисные помещения площадью от 8,94 до 31,4 м² с гибкой планировкой и отдельным входом. Два подземных этажа оборудованы санитарными узлами, лестничными клетками в осях 3-4 и встроенной автостоянкой с уклоном пандуса 13%. Связь жилых этажей с автостоянкой организована через лестничные клетки с выходом на улицу.

Проект 14 этажного жилого дома демонстрирует современный подход к планировке многоквартирного жилья с интегрированной инфраструктурой парковки и коммерческих помещений.

Несущий каркас здания выполнен из монолитного железобетона, что обеспечивает высокую прочность, долговечность и возможность реализации сложной объемно-планировочной структуры. Применение монолитных колонн, перекрытий, лестничных маршей и площадок позволяет создать единую пространственную систему с необходимой жесткостью.

Наружные стены приняты ненесущими из пенобетонных блоков размером 400×200×200 мм с утеплением минераловатными полужесткими плитами толщиной 100 мм. Облицовка фасадов выполнена керамическим кирпичом. Наружные стены подвальной части — бетонные с облицовкой кирпичом для защиты от агрессивного воздействия грунтовых вод. Перегородки выполнены из пенобетонных блоков толщиной 200 мм и 100 мм.

Фундамент — свайный с железобетонным ростверком, рассчитанный на нагрузки от каркаса здания. Метод расчета конструкций — ручной способ, что соответствует требованиям вузовской подготовки по специальности ПГС.

Организационно-техническая часть проекта включает две технологические карты: на монолитное железобетонное перекрытие и на устройство свайного фундамента. Календарный график производства работ составлен с учетом технологических пауз, сезонности и оптимизации критического пути строительства. Строительный генеральный план содержит размещение временных зданий, складов, дорог и коммуникаций.

В проекте предусмотрен выбор типа крана, его привязка к объекту, расчет зон работы и влияния на строительную площадку. Раздел охраны труда включает мероприятия по технике безопасности, защиту здания от атмосферного электричества и экологические требования. Технико-экономические показатели содержат сметную стоимость строительства, выработку на одного рабочего и нормативную продолжительность строительства.

Диплом №2111 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Полная комплектация: 88 листов пояснительной записки и 15 листов графики AutoCAD — объем соответствует требованиям вузовской подготовки.
• Сложная расчетная часть: конструирование и расчет монолитного каркаса, колонн, перекрытий, лестничных конструкций и свайного фундамента с ростверком.
• Практическая направленность: технологические карты, календарный график, строительный генплан, технико-экономические показатели.
• Актуальность темы: проект многоквартирного дома с подземной автостоянкой востребован в современной градостроительной практике.
• Региональная адаптивность: возможность привязки к любому городу с пересчетом теплотехнического раздела и грунтовых условий.
• Разнообразие квартирографии: от однокомнатных до трехкомнатных квартир с различными планировочными решениями.
• Комплексный подход: разделы по охране труда, экологии и экономике строительства.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает все необходимые расчеты и чертежи.
