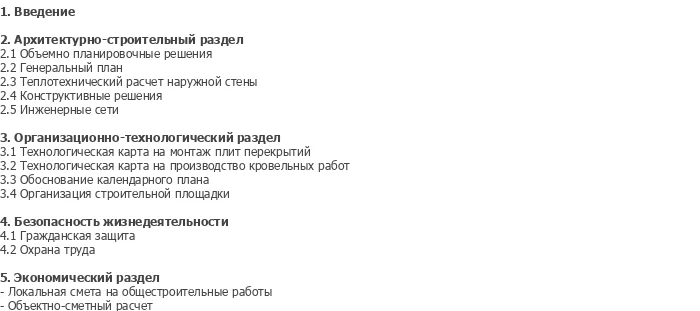

Дипломный проект №2113 представляет собой полный комплект проектной документации по строительству 19-этажного жилого дома в городе Санкт-Петербурге. Проект включает 8 листов чертежей в формате AutoCAD (DWG) и 93 листа пояснительной записки, оформленной в MS Word. Расчет конструкций выполнен с использованием машинного программного комплекса SCAD Office, что соответствует современным требованиям к дипломным работам по специальности ПГС (Промышленное и гражданское строительство). Готовый диплом ПГС содержит все необходимые разделы: архитектурно-строительный, организационно-технологический, безопасность жизнедеятельности и экономический.

Объектом проектирования является 19-этажный жилой дом, расположенный в городе Санкт-Петербурге. Здание относится к категории многоквартирных жилых домов повышенной этажности и предназначено для постоянного проживания. Жилой дом I-й степени огнестойкости выполнен из пяти секций (по 20,400 м длиной и 15,900 м шириной). Общая ширина корпуса в осях 15,900 м, протяженность фасадов в осях 109,550 м. На каждом жилом этаже вокруг лифтового холла запроектировано по 4 квартиры. Дипломная работа ПГС данного объекта подходит для студентов строительных специальностей, изучающих проектирование высотных сборных жилых домов.

Общее количество квартир — 376 шт: 1-комнатных (площадью 39,93 м2 — 42,11 м2) — 186 шт, 2-комнатных (площадью 53,69 м2 — 63,71 м2) — 152 шт, 3-комнатных (площадью 75,53 м2 — 88,09 м2) — 38 шт. Вестибюльная группа жилого дома расположена на первом этаже и включает в себя лифтовой холл с местом для размещения почтовых ящиков и помещение вахтера, оборудованное санузлом и средствами связи; устраивается двойной тамбур с установкой металлической двери с домофоном. Вход в здание оборудован распашными дверями, шир. 1,400 и минимальным пандусом с уклоном i=0,08, для возможности входа инвалидов на креслах-колясках. Пороги на путях движения инвалидов не превышают 2 см. Входные крыльца перекрываются козырьком.

Подъем на 2-19 этажи осуществляется двумя лифтами: пассажирским и грузопассажирским (грузоподъемностью 400 кг и 630 кг соответственно). Во всех секциях предусмотрена лестничная клетка типа H1, которая ведет непосредственно наружу. На первом этаже запроектирована мусоросборная камера с возможностью вывоза контейнера на тротуар. Здание имеет чердак. Высота этажей составляет 2,8 м. Вертикальная связь осуществляется по лестничным клеткам типа H1. Дипломная работа ПГС данного объекта подходит для студентов, изучающих проектирование сборных железобетонных зданий.

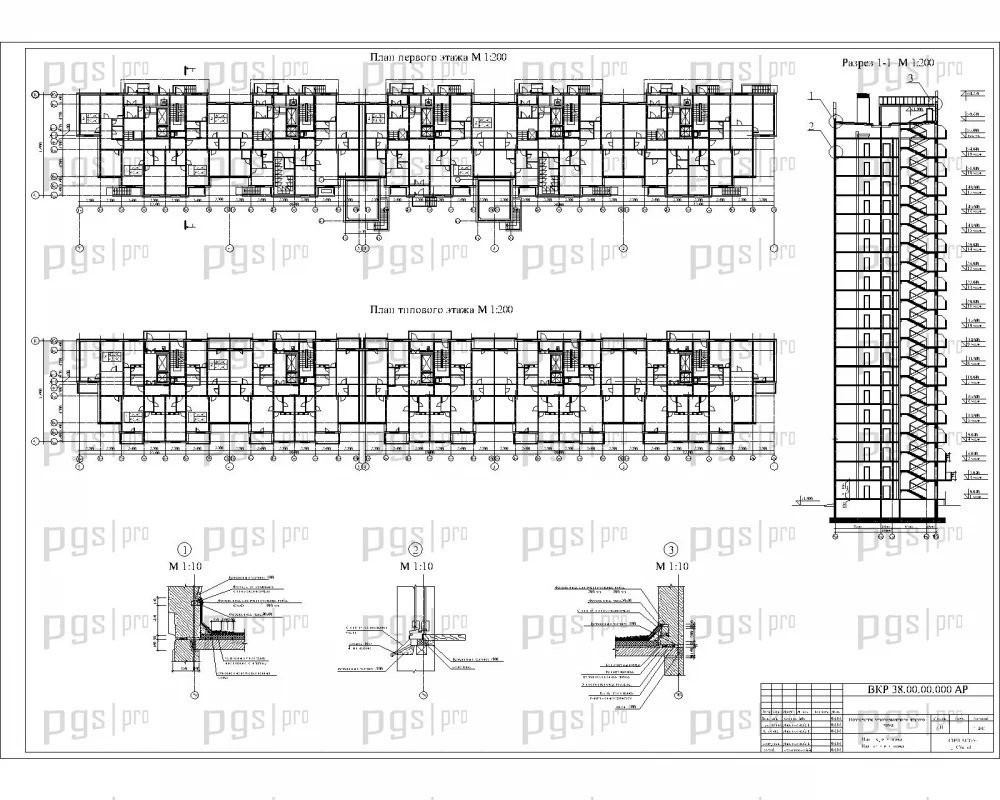

Объемно-планировочное решение здания разработано с учетом многосекционной структуры и современных требований к жилым комплексам. План типового этажа содержит по 4 квартиры вокруг лифтового холла: две 1-комнатные и две 2-комнатные квартиры. План первого этажа включает вестибюльную группу с лифтовым холлом, помещение вахтера, мусоросборную камеру и входные группы. План кровли содержит решения по размещению вентиляционных шахт, лифтовых надстроек и технологического оборудования. Разрез здания демонстрирует вертикальную планировку с 19 жилыми этажами и техническим чердаком.

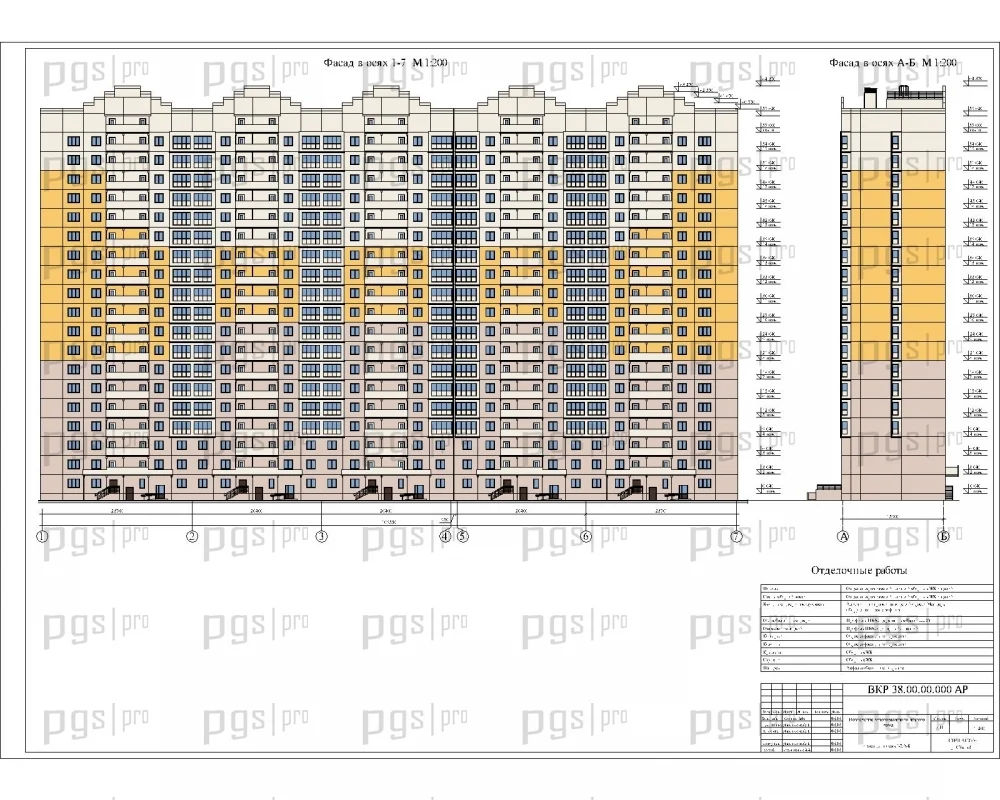

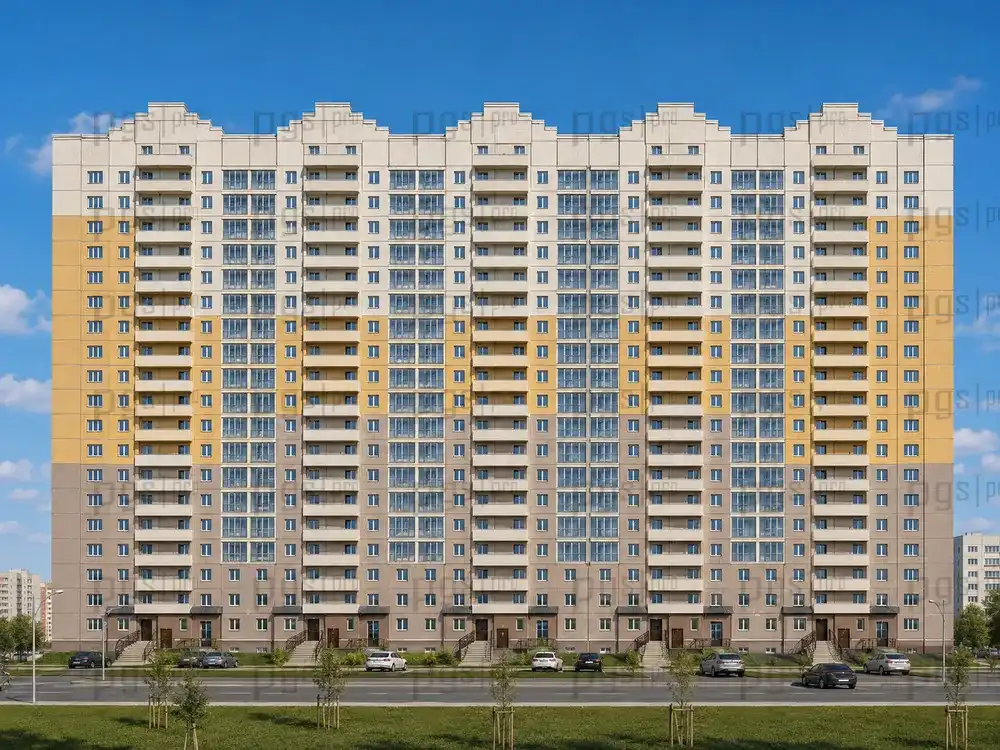

Фасады здания выполнены в современном стиле с регулярным ритмом оконных проемов и балконов. Наружные стеновые панели опираются на плиты перекрытия. Ширина опорной части 80 мм. Окна и двери выполнены из трехкамерного профиля системы Forward (Фовард), со стеклением двухкамерным стеклопакетом общестроительного назначения типа 4M1-12-4M1-12-4M1, соответствующий требованиям ГОСТ 24866-99 п. 3-7 (стекло обычное толщиной 4 мм). Для остекления балконов и ограждений используется трехкамерный профиль системы Forward (Фовард), соответствующий требованиям ГОСТ 30673-99, со стеклением одинарным стеклом толщиной 5 мм по ГОСТ 111-2001.

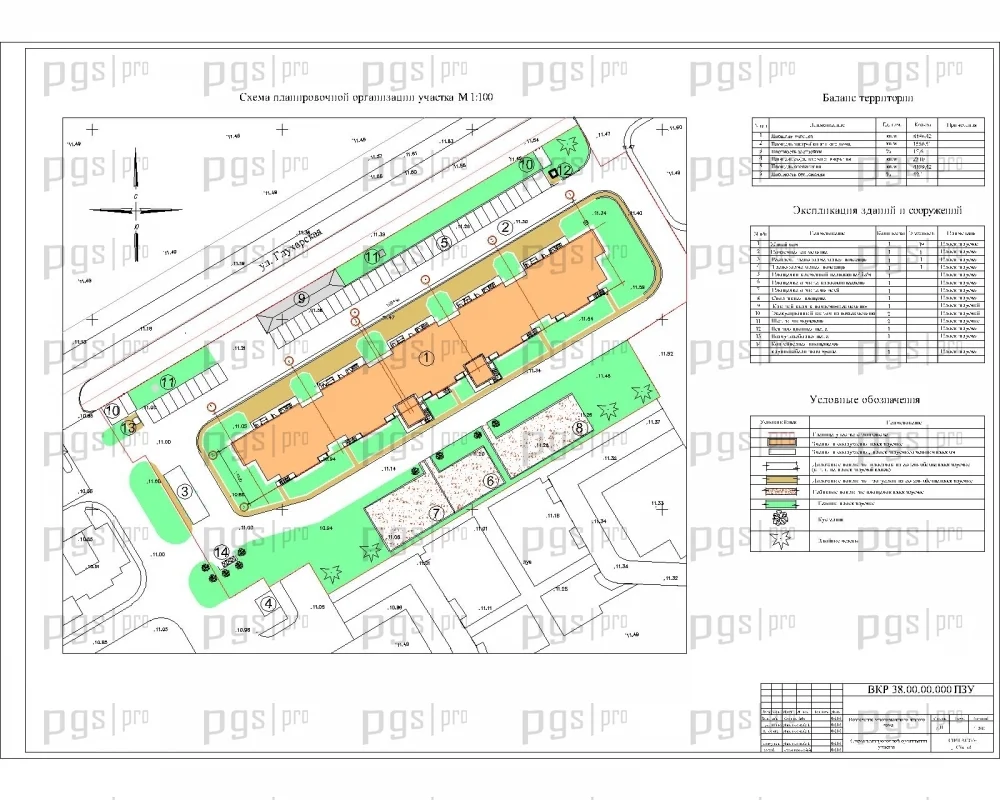

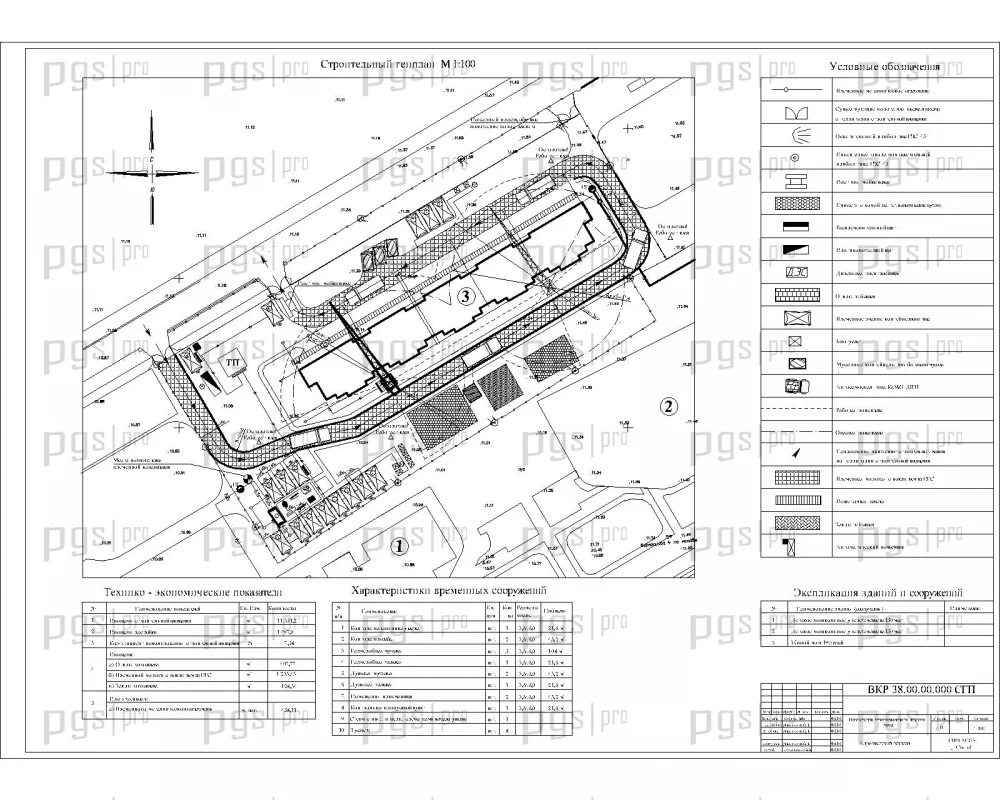

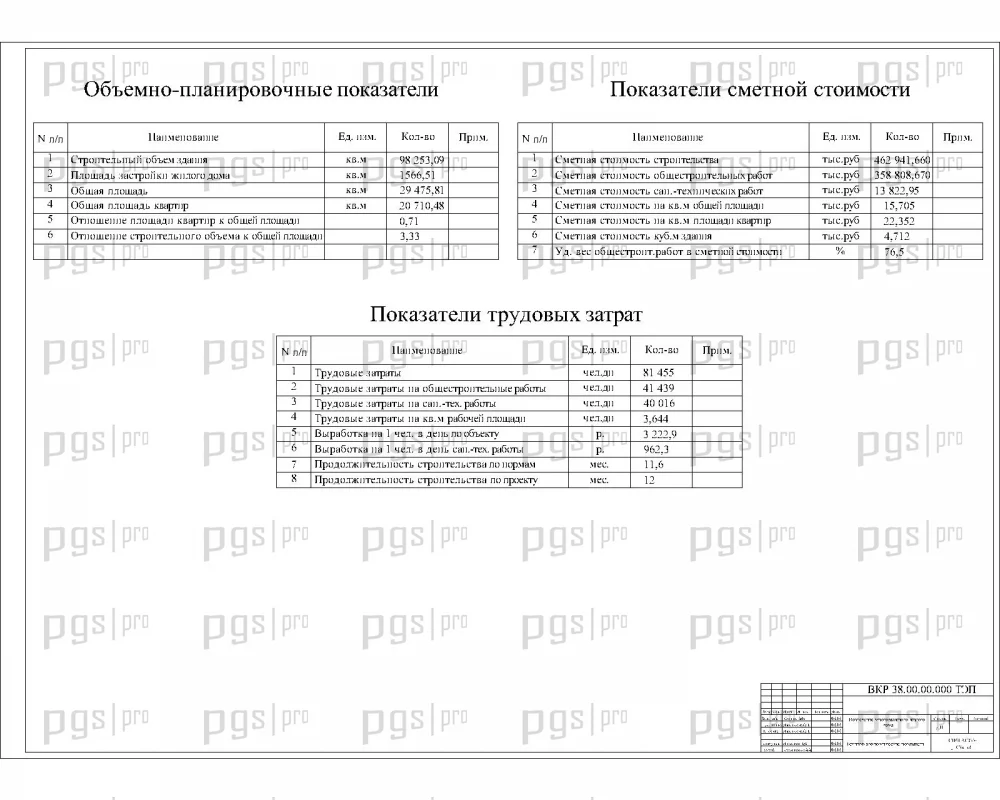

Генеральный план включает озеленение территории, пешеходные дорожки, детские площадки, парковочные места и организацию подъездных путей. Строительный генеральный план отражает размещение строительной площадки, подъездных путей, складов материалов и бытового городка на период строительства. Календарный план строительства разработан с учетом сезонности строительства в Санкт-Петербурге и необходимости обеспечения непрерывности производственного процесса. Технико-экономические показатели содержат полный набор данных для оценки эффективности проекта.

Жилой дом представляет собой здание из сборных железобетонных изделий. Пространственная жесткость обеспечивается совместной работой несущих стен и дисков перекрытий. Устойчивость здания обеспечивается поперечными и продольными панелями внутренних стен, образующими с плитами перекрытия единую пространственную систему. Передача усилий осуществляется за счет жестких связей — сварки закладных деталей сборных элементов здания между собой, совместная работа смежных плит в диске перекрытия обеспечивается посредством переварки закладных деталей с помощью металлических пластин, а также замоноличиванием швов цементно-песчаным раствором марки М200.

Основные несущие конструкции приняты несгораемыми с пределами огнестойкости: наружные несущие стены из трехслойных панелей толщиной 440 мм — R120; наружные самонесущие трехслойные панели толщиной 350 мм — E30; внутренние несущие стены из однослойных железобетонных панелей толщиной 180 мм — R120; плиты перекрытий — железобетонные плоские сплошные толщиной 160 мм из бетона класса B15 и B25 с каналами для прокладки электропроводки — REI 120; лестницы и площадки лестниц — сборные железобетонные ребристые — R60; стенки шахт лифтов железобетонные, толщиной 120 мм — REI 120; перегородки — бетонные панели толщиной 80 мм — EI 45.

Фундамент — свайно-плитный ростверк толщиной 600 мм, сваи забивные составные типа С (СП) сечением 35 x 35 см по ГОСТ 19804-91, класс бетона по прочности на сжатие B25, F100, W6. Несущая способность сваи по материалу (по сертификату завода-изготовителя) принята 150 тонн. Расчетная нагрузка на сваю по статическому зондированию 98,71 тонн на абс. отм. — 6,7 метра. Несущая способность сваи по грунту по результатам натурных испытаний 135 тонн при осадке 20-25 мм. Раздел оснований и фундаментов содержит анализ инженерно-геологических условий, расчет осадки и проверку несущей способности.

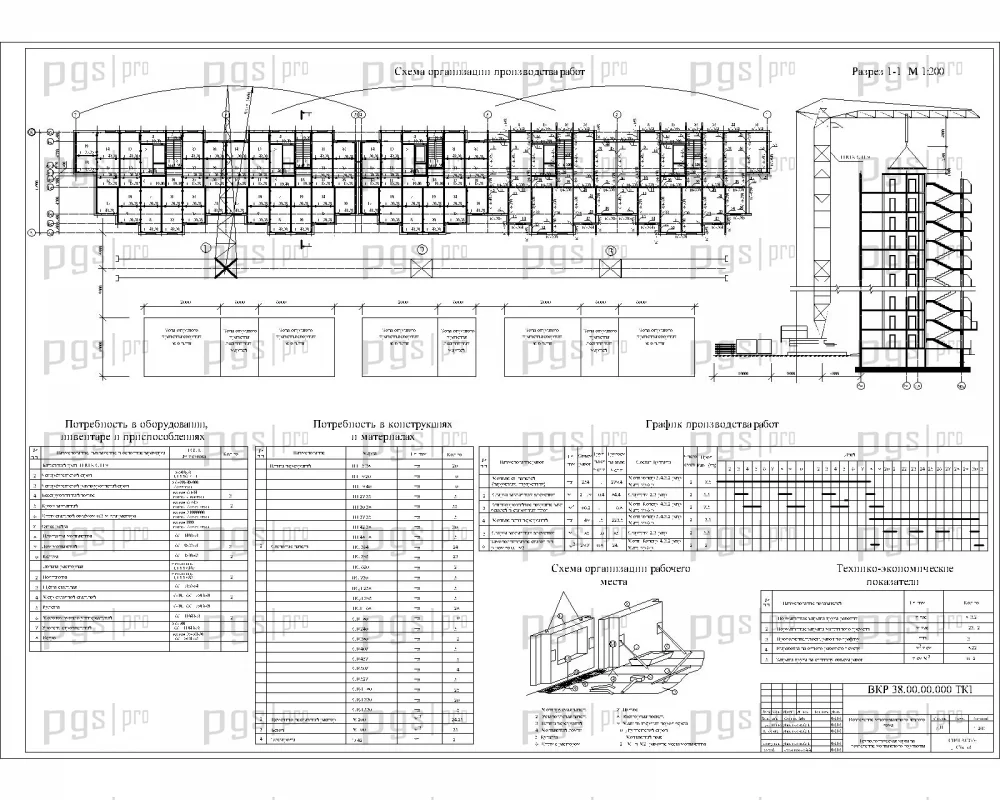

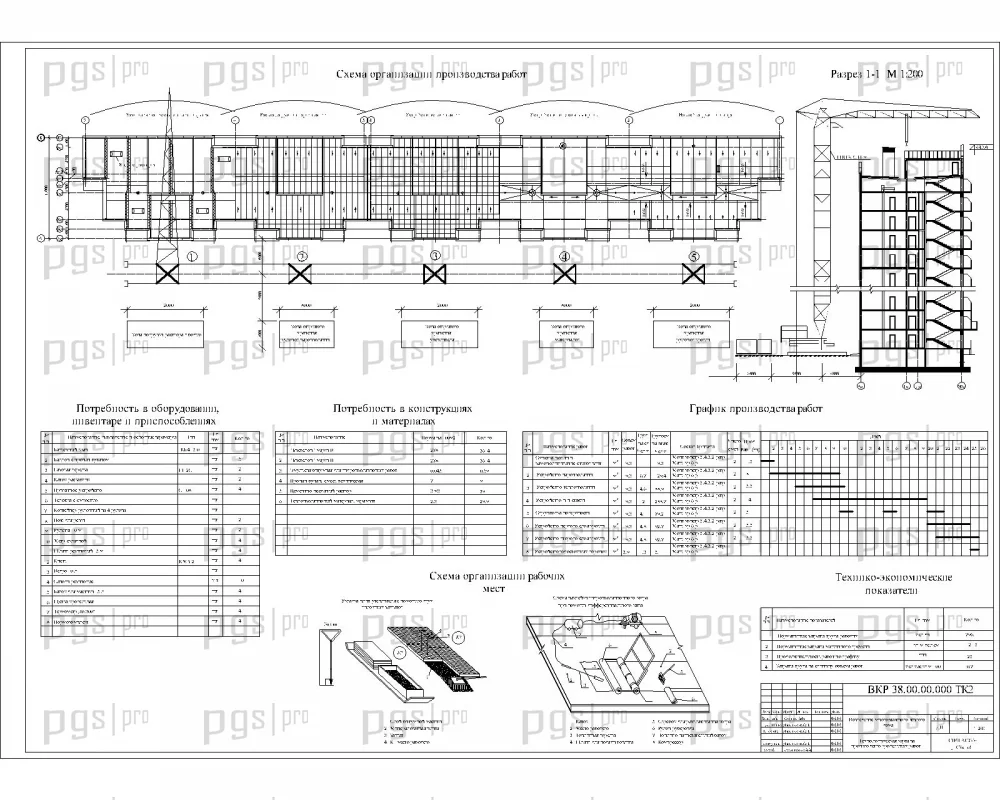

В технологическом разделе дипломного проекта разработаны две технологические карты: на монтаж плит перекрытий и на производство кровельных работ. Технологическая карта на монтаж плит перекрытий включает подготовку основания, установку плит, сварку закладных деталей, замоноличивание швов и контроль качества. Технологическая карта на производство кровельных работ содержит технологию устройства рулонной кровли, укладку утеплителя, гидроизоляции и защитного слоя с учетом требований к плоским кровлям многоэтажных зданий.

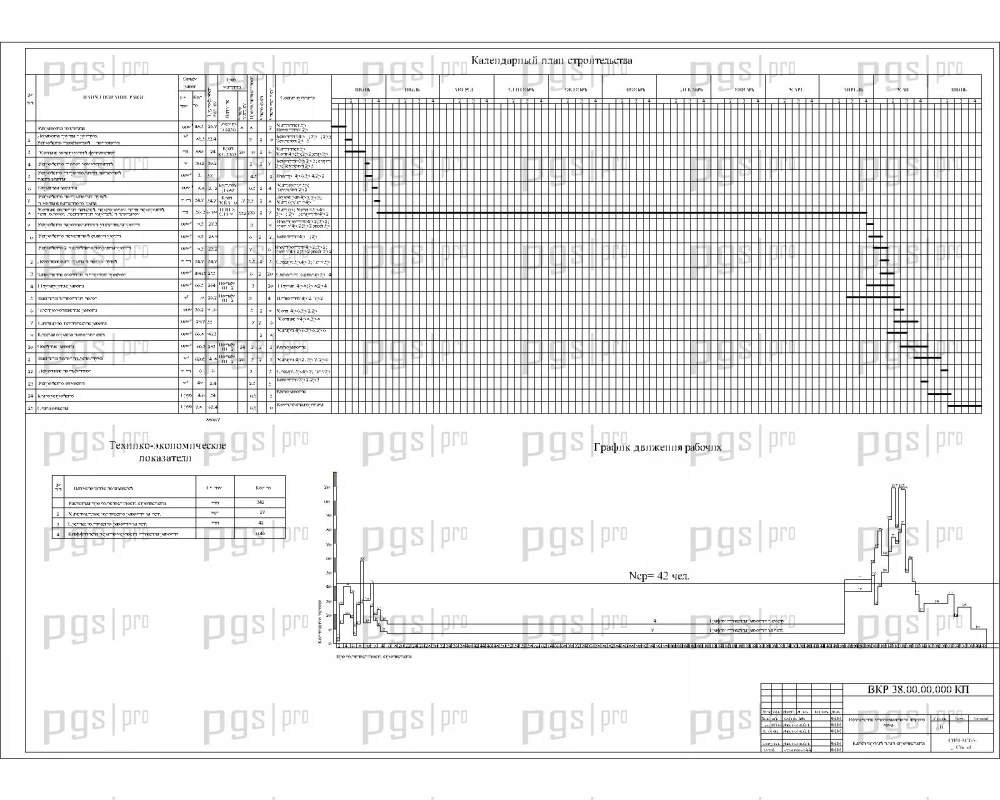

Организационная часть включает обоснование календарного плана строительства с расчетом продолжительности основных строительных процессов. Организация строительной площадки разработана с учетом ограничений площадки в условиях плотной городской застройки Санкт-Петербурга. Разработан строительный генеральный план с размещением строительной площадки, подъездных путей, складов материалов, бытового городка и временных инженерных сетей. Выбор основных строительных машин и механизмов включает башенный кран и транспортные средства для доставки сборных железобетонных изделий.

Раздел безопасности жизнедеятельности включает гражданскую защиту и охрану труда. Гражданская защита содержит мероприятия по защите населения в чрезвычайных ситуациях, организацию оповещения и эвакуации. Охрана труда включает анализ опасных и вредных производственных факторов, мероприятия по обеспечению безопасности труда при выполнении строительно-монтажных работ, пожарную безопасность, электробезопасность. Экономическая часть содержит локальную смету на общестроительные работы и объектно-сметный расчет.

Данный шаблон проекта ПГС обладает рядом существенных преимуществ, делающих его оптимальным выбором для студентов строительных специальностей:

• Полный комплект документации: 8 листов чертежей AutoCAD и 93 листа пояснительной записки MS Word
• Современный объект проектирования — 19-этажный сборный жилой дом в Санкт-Петербурге, актуальный для российских городов
• Многосекционная структура из пяти секций с различными типами квартир (1-, 2-, 3-комнатные)
• Профессиональный расчет конструкций в программном комплексе SCAD Office
• Сборная железобетонная конструктивная схема с трехслойными панелями и сварными связями
• Две технологические карты: на монтаж плит перекрытий и на производство кровельных работ
• Развитый раздел оснований и фундаментов со свайно-плитным ростверком
• Раздел безопасности жизнедеятельности с гражданской защитой и охраной труда
• Полный экономический раздел с локальной и объектной сметами
• Возможность привязки проекта к любому городу — достаточно пересчитать теплотехнический расчет
• Демо-версия доступна для ознакомления перед покупкой
• Возможна проверка на антиплагиат по запросу

Купить проект №2113 можно на сайте pgsdiplom.pro. Это готовый диплом ПГС, который подойдет студентам, изучающим проектирование высотных сборных жилых домов, организацию строительства и технологию возведения многоэтажных зданий. Скачать проект можно сразу после оплаты.
