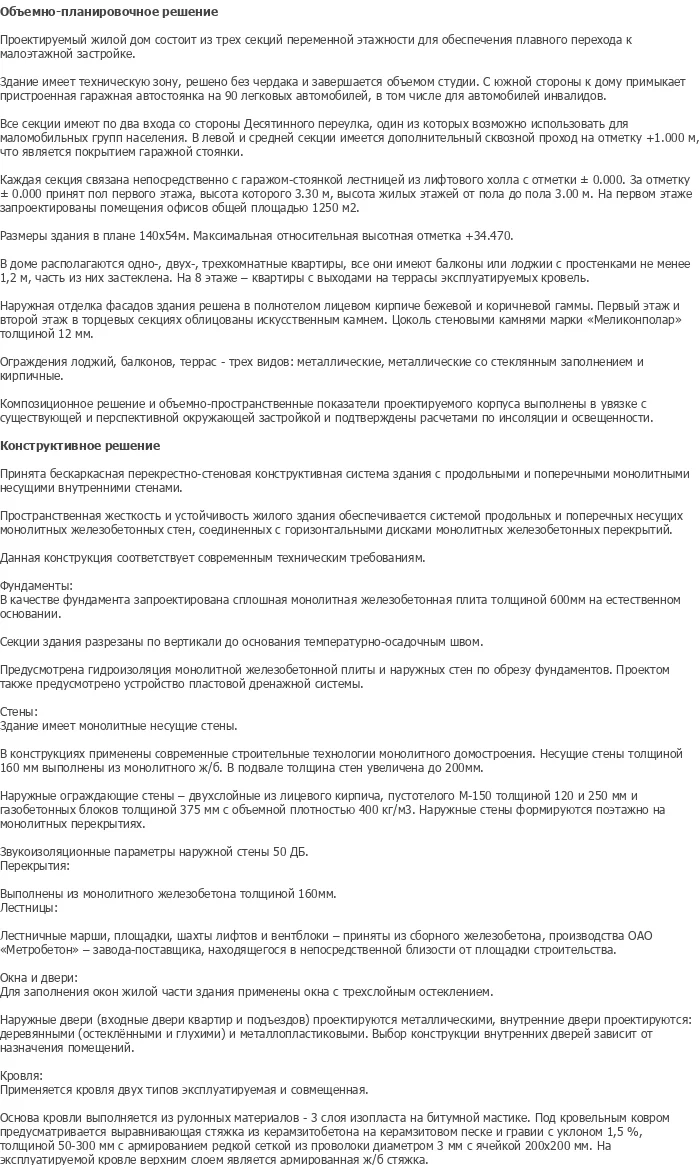

Дипломный проект №2114 «Разноэтажное жилое здание с эксплуатируемой крышей в г. Санкт-Петербурге» разработан по специальности ПГС и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории многоэтажных жилых зданий переменной этажности и предназначен для комфортного проживания с современными инженерными решениями. Проект выполнен с учетом климатических условий Санкт-Петербурга и архитектурных требований к многоэтажной застройке центра города.

Проектируемый объект — разноэтажное жилое здание, состоящее из трех секций переменной этажности, расположенное в г. Санкт-Петербурге. Данный шаблон проекта разработан с учетом современных требований к энергоэффективности, функциональности и эстетике многоэтажной городской застройки. Здание имеет техническую зону, решено без чердака и завершается объемом студии.

С южной стороны к дому примыкает пристроенная гаражная автостоянка на 90 легковых автомобилей, включая места для автомобилей инвалидов. Все секции имеют по два входа со стороны Десятинного переулка, один из которых адаптирован для маломобильных групп населения. В левой и средней секции имеется дополнительный сквозной проход на отметку +1.000, являющийся покрытием гаражной стоянки.

Размеры здания в плане составляют 140 на 54 метра, максимальная относительная высотная отметка +34.470. В доме располагаются одно-, двух- и трехкомнатные квартиры, все они имеют балконы или лоджии с простенками не менее 1,2 метра. На пятом этаже запроектированы квартиры с выходами на террасы эксплуатируемых кровель.

Функциональные связи в здании решены поэтажно с четким зонированием жилых и общественных помещений. На первом этаже запроектированы помещения офисов общей площадью 1250 квадратных метров. Высота первого этажа составляет 3,30 метра, высота жилых этажей от пола до пола — 3,00 метра.

Наружная отделка фасадов здания решена в полотеном лицевом кирпиче бежевой и коричневой гаммы. Первый и второй этажи в торцевых секциях облицованы искусственным камнем. Цоколь выполнен стеновыми камнями марки «Меликонполар» толщиной 12 мм. Ограждения лоджий, балконов и террас представлены тремя типами: металлические, металлические со стеклянным заполнением и кирпичные.

Композиционное решение и объемно-пространственные показатели проектируемого корпуса выполнены в увязке с существующей и перспективной окружающей застройкой и подтверждены расчетами по инсоляции и освещенности. Каждая секция связана непосредственно с гаражом-стоянкой лестницей из лифтового холла с отметкой ± 0.000.

Принята бескаркасная перекрестно-стеновая конструктивная система здания с продольными и поперечными монолитными несущими внутренними стенами. Пространственная жесткость и устойчивость жилого здания обеспечивается системой продольных и поперечных несущих монолитных железобетонных стен, соединенных с горизонтальными дисками монолитных железобетонных перекрытий. Данная конструкция соответствует современным техническим требованиям.

В качестве фундамента запроектирована сплошная монолитная железобетонная плита толщиной 600 мм на естественном основании. Секции здания разрезаны по вертикали до основания температурно-осадочным швом. Предусмотрена гидроизоляция монолитной железобетонной плиты и наружных стен по обрезу фундаментов, а также устройство пластовой дренажной системы.

Несущие стены толщиной 160 мм выполнены из монолитного железобетона. В подвале толщина стен увеличена до 200 мм. Наружные ограждающие стены — двухслойные из лицевого кирпича пустотелого М-150 толщиной 120 и 250 мм и газобетонных блоков толщиной 375 мм с объемной плотностью 400 кг/м³. Звукоизоляционные параметры наружной стены составляют 50 ДБ. Перекрытия выполнены из монолитного железобетона толщиной 160 мм.

Лестничные марши, площадки, шахты лифтов и вентблоки приняты из сборного железобетона. Окна жилой части здания — с трехслойным остеклением. Наружные двери проектируются металлическими, внутренние — деревянными и металлопластиковыми. Кровля применяется двух типов: эксплуатируемая и совмещенная. Основа кровли выполняется из рулонных материалов — 3 слоя изопласта на битумной мастике. Под кровельным ковром предусматривается выравнивающая стяжка из керамзитобетона на керамзитовом песке и гравии с уклоном 1,5%, толщиной 50–300 мм с армированием сеткой из проволоки диаметром 3 мм с ячейкой 200×200 мм. На эксплуатируемой кровле верхним слоем является армированная железобетонная стяжка.

Проект включает технологическую карту на монтажные работы, содержащую объемы работ, способы производства, комплектацию машин и механизмов, трудовые затраты и технику безопасности. Календарный график производства работ составлен с учетом сезонности и технологических пауз и применяется для оптимизации критического пути строительства.

Строительный генеральный план содержит размещение временных зданий, складов, дорог и коммуникаций. Выполнен расчет персонала, организация складского хозяйства, освещение и водоснабжение строительной площадки, а также мероприятия по охране окружающей среды. Проектом предусмотрены геологический разрез, схема нагрузок и конструирование фундаментной плиты с детальной проработкой армирования.

Диплом №2114 выделяется среди аналогичных работ по ПГС следующими характеристиками:

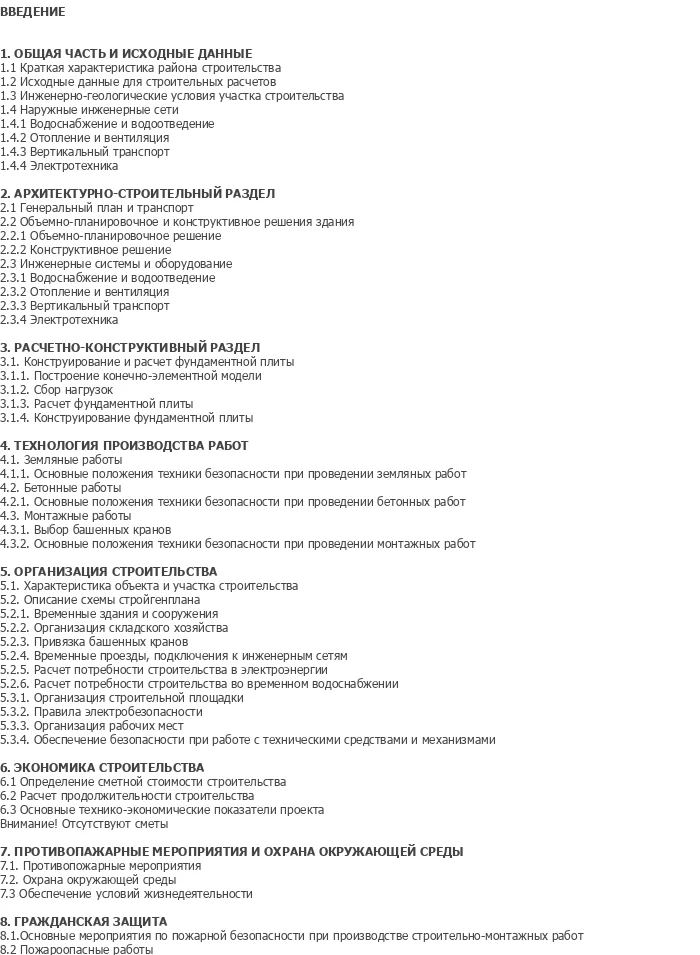

• Полная комплектация: 118 листов пояснительной записки и 10 листов графики AutoCAD — объем соответствует требованиям вузовской подготовки.
• Современная конструктивная система: бескаркасная перекрестно-стеновая система с монолитными железобетонными стенами и перекрытиями.
• Уникальная архитектура: разноэтажное здание с эксплуатируемой кровлей и террасами на пятом этаже.
• Инфраструктурное решение: встроенная гаражная автостоянка на 90 автомобилей с доступом для маломобильных групп населения.
• Энергоэффективность: трехслойное остекление, звукоизоляция наружных стен 50 ДБ, современные ограждающие конструкции.
• Практическая направленность: технологическая карта, календарный график, строительный генплан.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда и окружающей среды.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №2114 по доступной цене — 4 500 рублей.
