Дипломный проект №2117 представляет собой полный комплект проектной документации по строительству 22-этажного монолитного жилого дома с подземным паркингом в городе Казани. Проект включает 12 листов чертежей в формате AutoCAD (DWG) и 104 листа пояснительной записки, оформленной в MS Word. Расчет конструкций выполнен с использованием машинного программного комплекса SCAD Office, что соответствует современным требованиям к дипломным работам по специальности ПГС (Промышленное и гражданское строительство). Готовый диплом ПГС содержит все необходимые разделы: архитектурно-планировочную часть, расчетно-конструктивную часть, основания и фундаменты, технологию организации и механизации строительства, экономику и безопасность жизнедеятельности.

Объектом проектирования является 22-этажный монолитный жилой дом с подземным паркингом, расположенный в городе Казани. Здание относится к категории многоквартирных жилых домов повышенной этажности и предназначено для постоянного проживания. На всех этажах размещены по шесть трехкомнатных квартир с балконами и санузлами. В центре здания находятся 8 лифтовых шахт, лифтовой холл, общие поэтажные коридоры и помещение для мусоропровода. Лестничная клетка запроектирована с тамбурами. Высота этажа составляет 2,8 м. На первом этаже размещены офисные помещения. Дипломная работа ПГС данного объекта подходит для студентов строительных специальностей, изучающих проектирование высотных монолитных зданий с подземными сооружениями.

Объект состоит из двух подъездов, на первом этаже справа от входа в подъезд расположена электрощитовая. Высота жилых этажей составляет 2,8 м, на 24 этаже предусмотрен теплый чердак (технический этаж) высотой 2,8 м, на 25 этаже — предусмотрены квартиры повышенной комфортности высотой 3,0 м. Под тремя зданиями находится четырехэтажная подземная автостоянка. Жилой дом оборудован мусоросборными камерами, восемью лифтами: четырьмя пассажирскими грузоподъемностью 400 кг и четырьмя грузопассажирскими грузоподъемностью 1000 кг.

Строительство предусматривает возведение жилого дома из монолитного железобетона и газосиликатных блоков с подземным паркингом, лифтами, благоустройством территории. Проектом предусмотрены пешеходные дорожки, тротуары и мероприятия для мало-мобильных групп населения, пандусы с тротуаров на проезжую часть. Крыльцо запроектировано с пандусами для колясок. Дворовое пространство благоустроено и снабжено всем комплексом необходимых площадок. Предусмотрены площадки для отдыха детей и взрослых, места размещения транспортных средств. Дорожное пространство и территория озеленяются. Предусмотрена свободная посадка деревьев и кустарников, увязанная с расположением подземных коммуникаций.

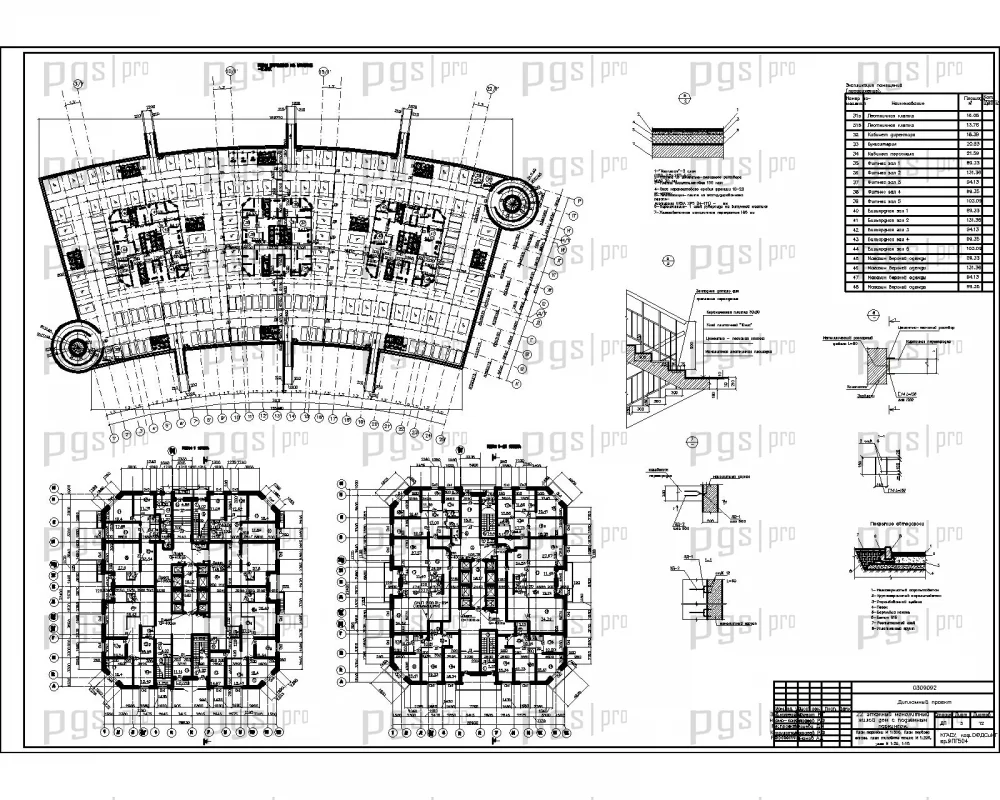

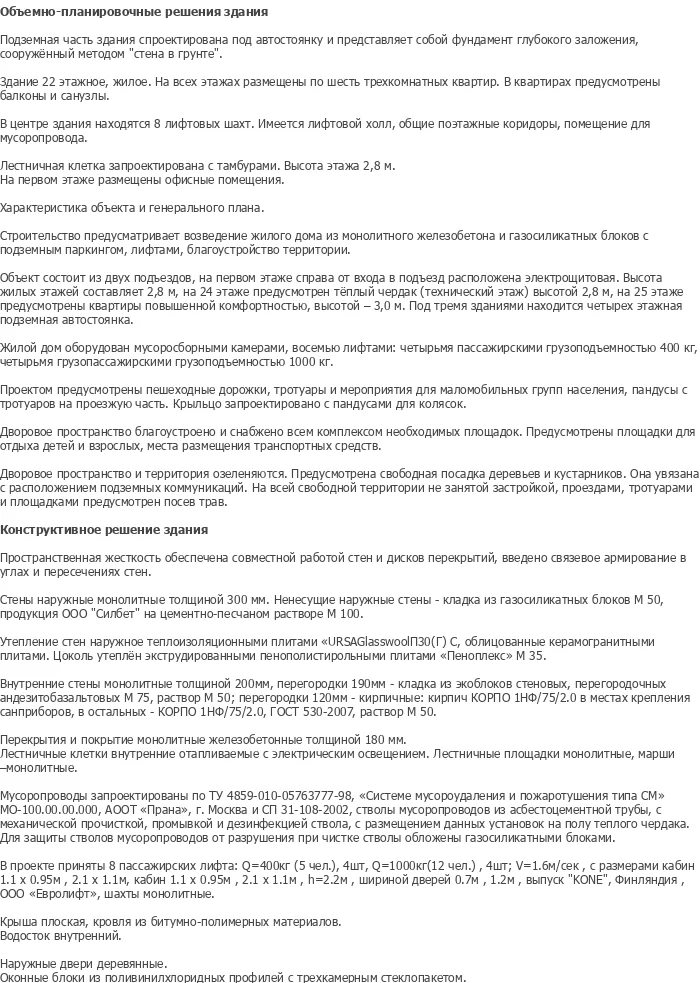

Объемно-планировочное решение здания разработано с учетом функционального зонирования и современных требований к жилым комплексам. Подземная часть здания спроектирована под автостоянку и представляет собой фундамент глубокого заложения, сооруженный методом «стена в грунте». План типового этажа содержит шесть трехкомнатных квартир с балконами, расположенных симметрично относительно центрального лифтового холла. План первого этажа включает офисные помещения и входные группы. Планы этажей с 24 по 25 содержат квартиры повышенной комфортности с увеличенной высотой потолков.

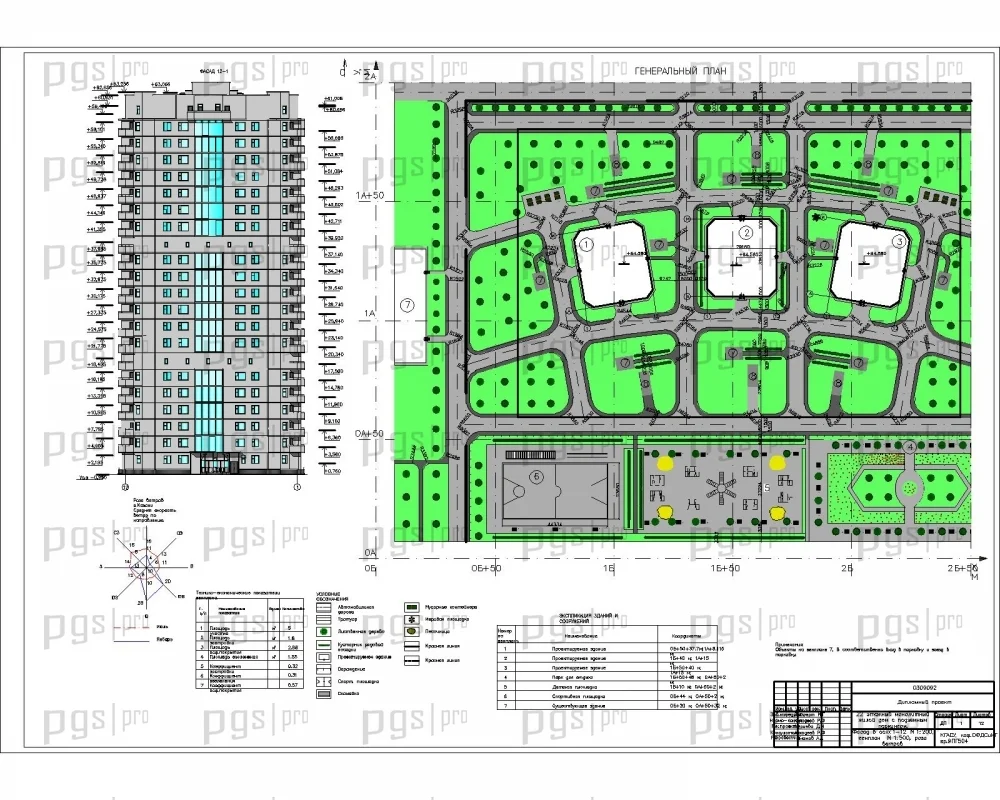

Фасады здания выполнены в современном стиле с регулярным ритмом оконных проемов и балконов. Наружные двери деревянные, оконные блоки из поливинилхлоридных профилей с трехкамерным стеклопакетом. Генеральный план включает озеленение территории, пешеходные дорожки, детские площадки, парковочные места и организацию подъездных путей. Строительный генеральный план отражает размещение строительной площадки, подъездных путей, складов материалов и бытового городка на период строительства. Проект производства работ на возведение подземной парковки разработан с детальным описанием технологии выполнения работ.

Кровля плоская, кровля из битумно-полимерных материалов. Водосток внутренний. Мусоропроводы запроектированы по ТУ 4859-010-05763777-98, «Системе мусороудаления и пожаротушения типа СМ» МО-110-02-10, АООТ «Прама», г. Москва и СП 31-108-2002, стволы мусоропроводов из асбестоцементной трубы, с механической прочисткой, промывкой и дезинфекцией ствола, с размещением данных установок на полу теплого чердака. Для защиты стволов мусоропроводов от разрушения при чистке стволы обложены газосиликатными блоками.

Пространственная жесткость здания обеспечена совместной работой стен и дисков перекрытий, введено связевое армирование в углах и пересечениях стен. Стены наружные монолитные толщиной 300 мм. Несущие наружные стены выполнены кладкой из газосиликатных блоков М 50, продукция ООО «Сибит» на цементно-песчаном растворе М 100. В проекте приняты наружные теплоизоляционные плиты «URSAGlasswool» (30) ГС, облицованные керамогранитными плитами. Цоколь утеплен экструдерованными пенополистирольными плитами «Пеноплекс» М 35.

Внутренние стены монолитные толщиной 200 мм, перегородки 190 мм — кладка из экоблоков стеновых, перегородочных 120 мм — кирпичные; раствор М 50; перегородки из кирпича КОРПО 1НФ/75/2,0 в местах крепления санприборов, в остальных — КОРПО 1НФ/75/2,0, ГОСТ 530-2007, раствор М 50. Перекрытия и покрытие монолитные железобетонные толщиной 180 мм. Лестничные клетки внутренние отапливаемые с электрическим освещением. Лестничные площадки монолитные, марши — монолитные.

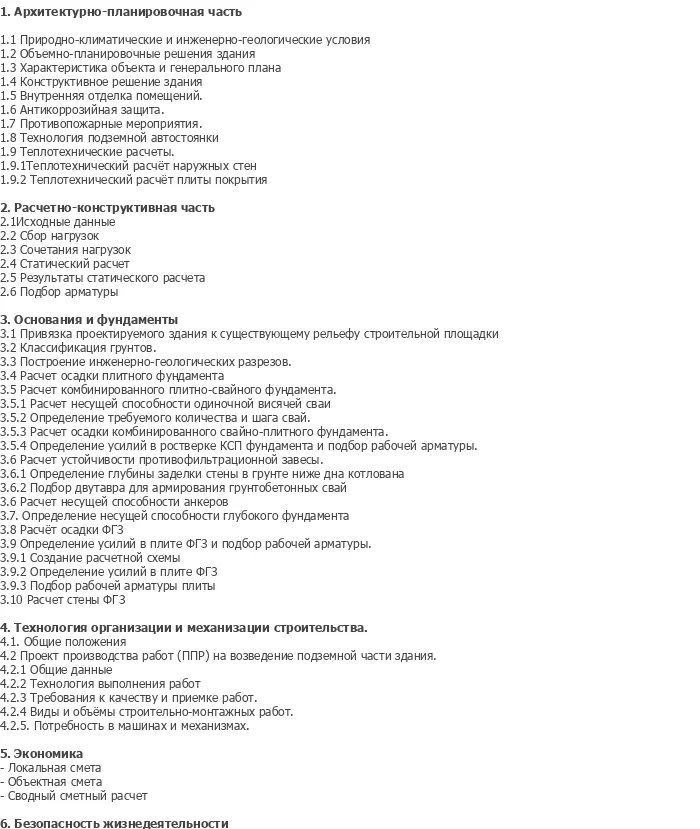

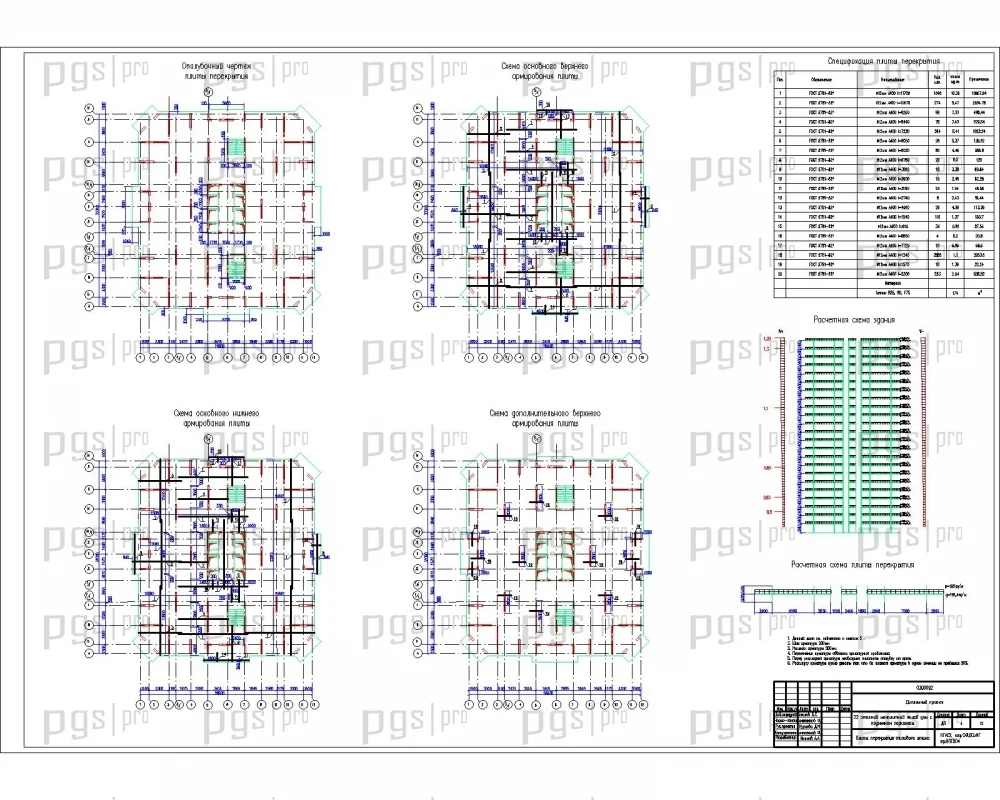

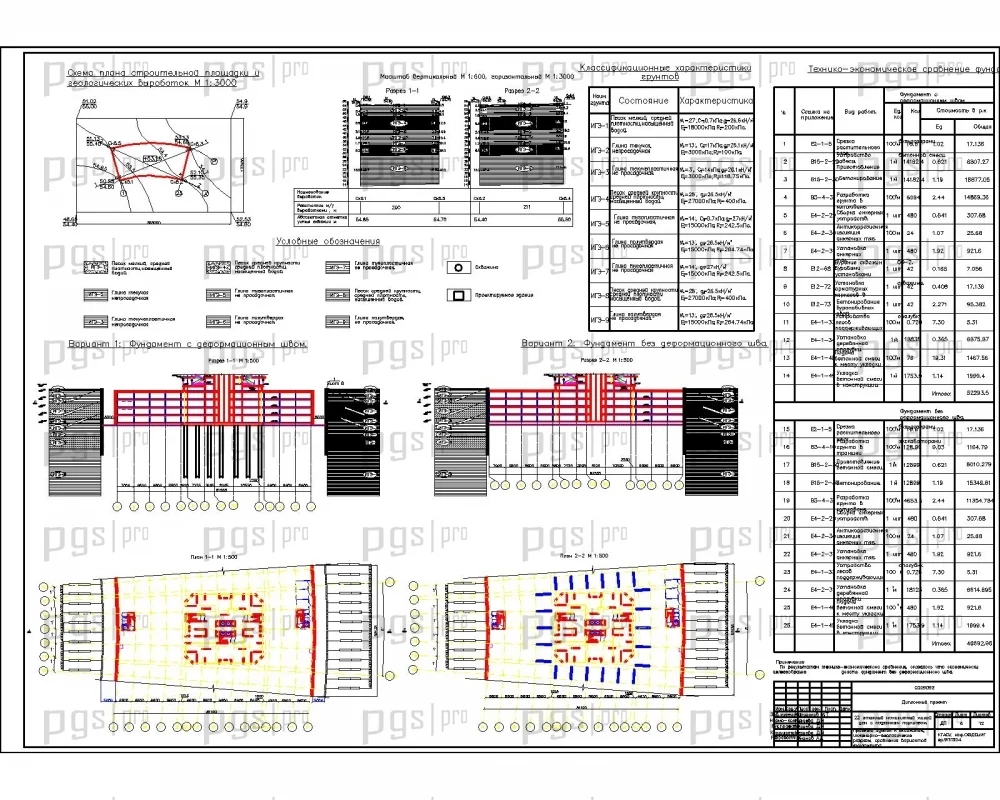

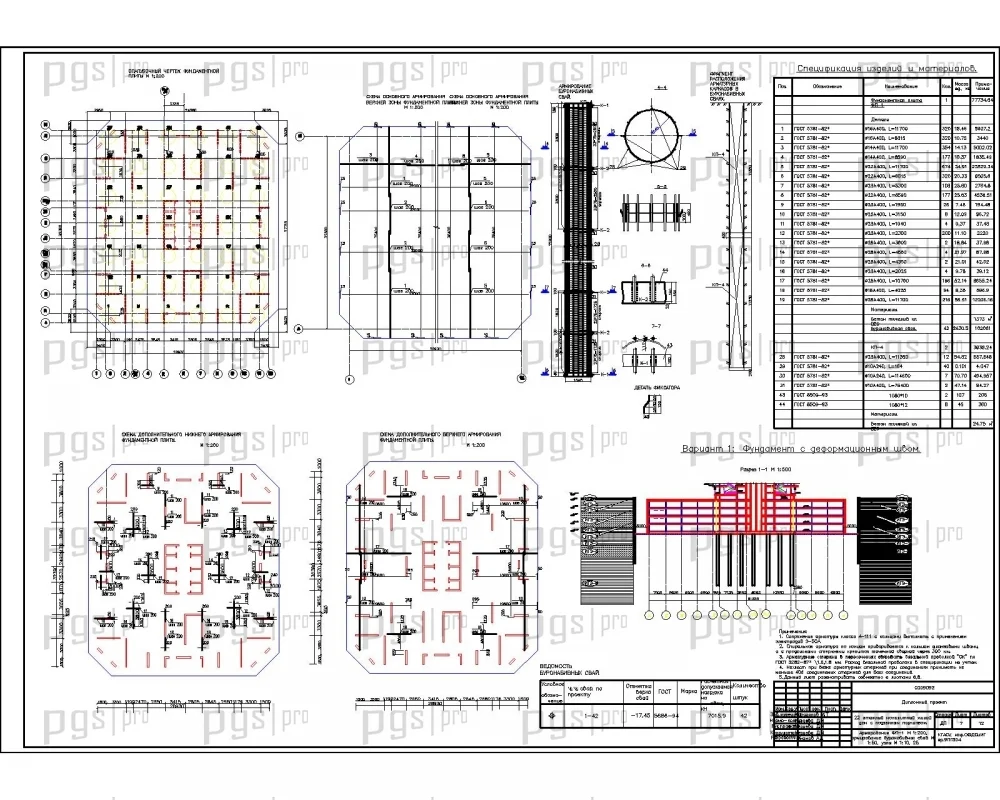

Расчетно-конструктивный раздел включает исходные данные, сбор нагрузок, сочетания нагрузок, статический расчет и результаты статического расчета с подбором арматуры. Раздел оснований и фундаментов содержит привязку проектируемого здания к существующему рельефу строительной площадки, классификацию грунтов, построение инженерно-геологических разрезов. Выполнен расчет осадки плитного фундамента, расчет комбинированного плитно-свайного фундамента с расчетом несущей способности одиночной висячей сваи, определением требуемого количества и шага свай, расчетом осадки комбинированного фундамента. Определены усилия в ростверке, подобрана рабочая арматура, выполнен расчет устойчивости противофильтрационной завесы.

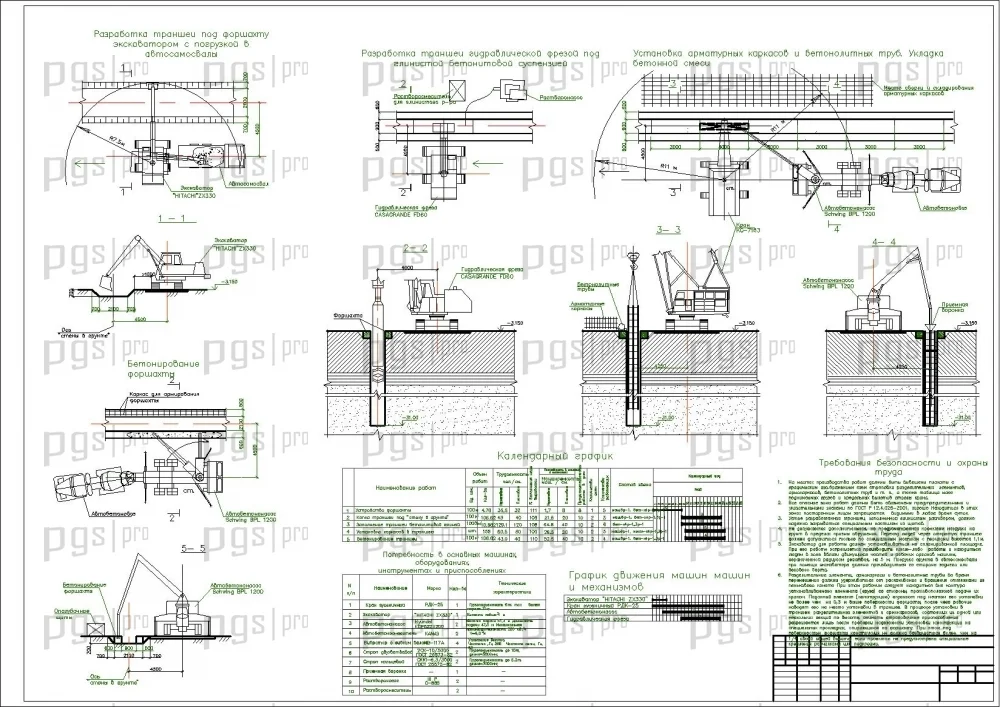

В технологическом разделе дипломного проекта разработана технологическая карта на нулевой цикл строительства. Карта включает подготовку строительной площадки, устройство котлована, монтаж опалубки, армирование и бетонирование фундаментных конструкций. Технология и организация производства работ разработаны с учетом необходимости обеспечения качества монолитных конструкций и соблюдения требований безопасности при работе в условиях глубокого заложения. Контроль качества при бетонных работах включает лабораторные испытания бетона и систему операционного контроля.

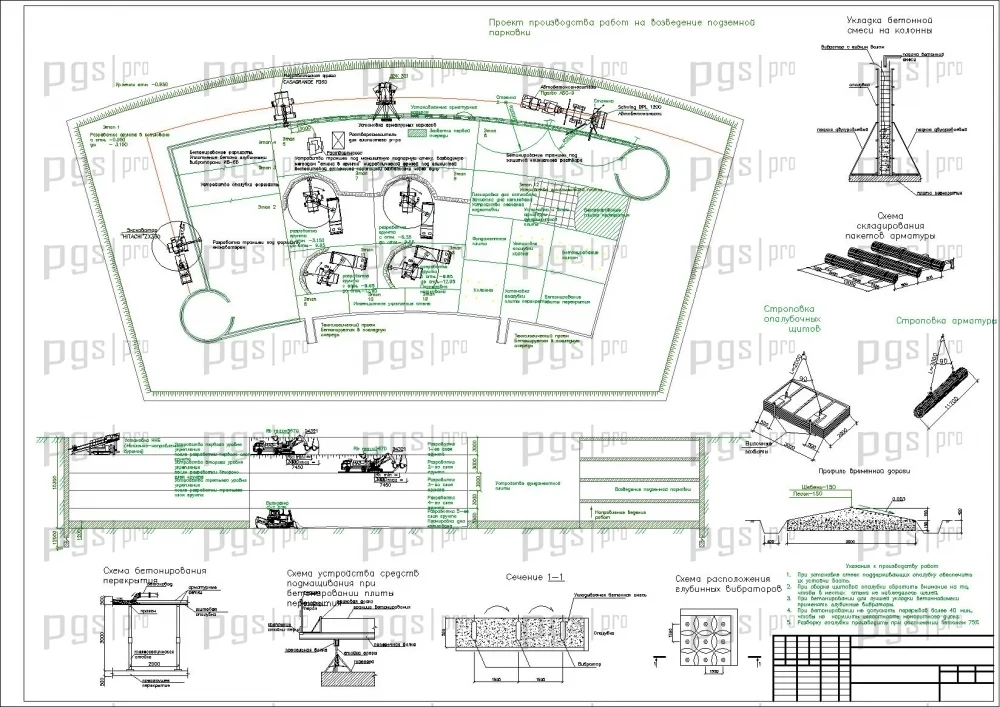

Организационная часть включает проект производства работ (ППР) на возведение подземной части здания с общими данными, технологией выполнения работ, требованиями к качеству и приемке, видами и объемами строительно-монтажных работ, потребностью в машинах и механизмах. Разработан строительный генеральный план с размещением строительной площадки, подъездных путей, складов материалов и бытового городка. Экономическая часть содержит локальную смету, объектную смету и сводный сметный расчет.

Раздел безопасности жизнедеятельности включает общие положения, анализ опасных и вредных производственных факторов, мероприятия по обеспечению безопасности труда при выполнении строительно-монтажных работ, пожарную безопасность, электробезопасность, организацию рабочего места. Раздел экологии содержит оценку воздействия строительства на окружающую среду, мероприятия по охране атмосферного воздуха, водных ресурсов и почвенного покрова. Выполнен расчет шума и вибрации, определены требования к освещенности рабочих зон.

Данный шаблон проекта ПГС обладает рядом существенных преимуществ, делающих его оптимальным выбором для студентов строительных специальностей:

• Полный комплект документации: 12 листов чертежей AutoCAD и 104 листа пояснительной записки MS Word
• Современный объект проектирования — 22-этажный монолитный жилой дом в Казани, актуальный для российских городов
• Комбинированное функциональное назначение: жилые квартиры + офисные помещения + подземный паркинг
• Профессиональный расчет конструкций в программном комплексе SCAD Office
• Сложная конструктивная схема с совместной работой стен и дисков перекрытий, связевым армированием

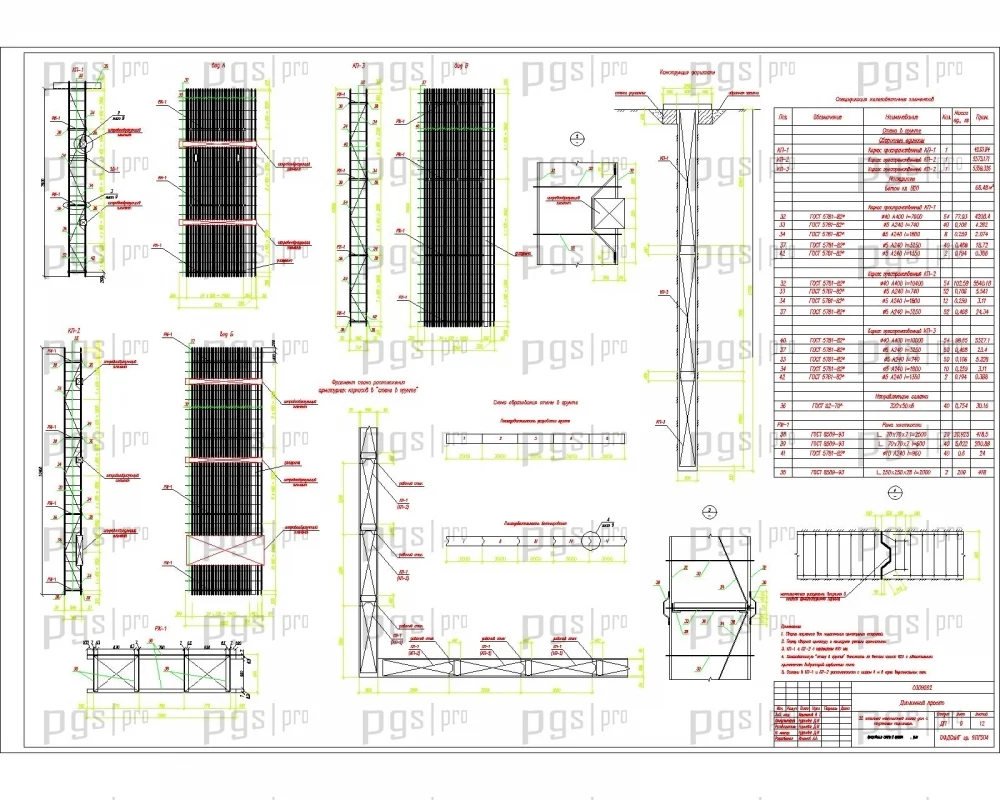

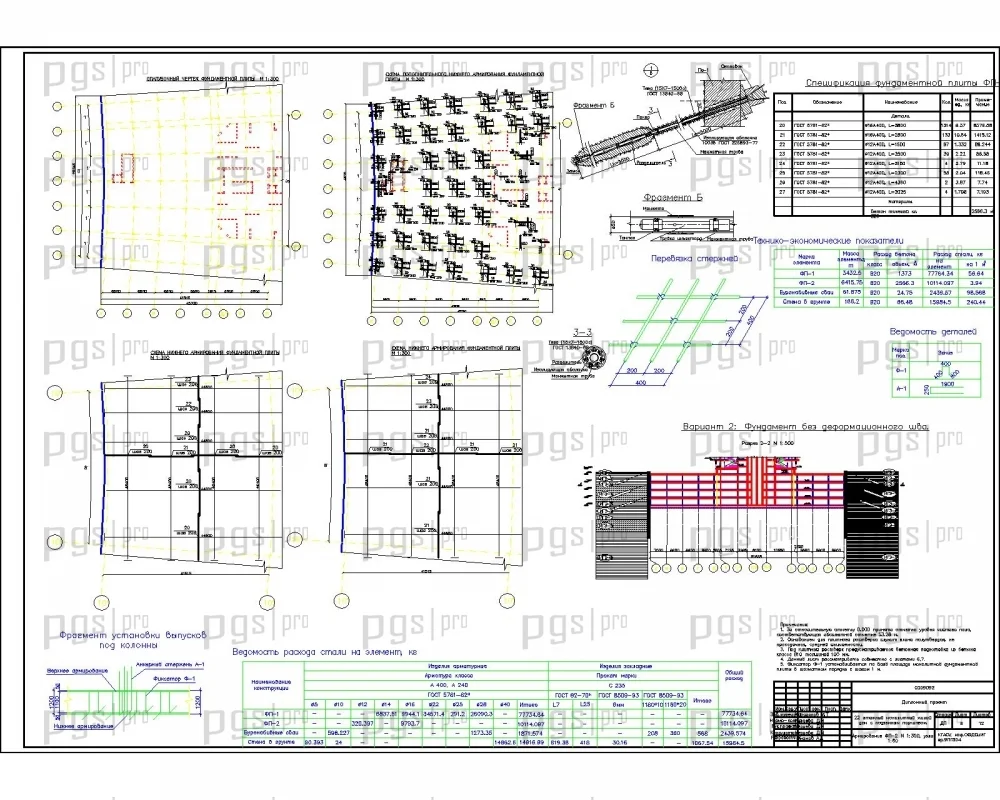

• Развитый раздел оснований и фундаментов с комбинированным плитно-свайным фундаментом и стеной в грунте
• Технологическая карта на нулевой цикл и проект производства работ на подземную часть
• Полный экономический раздел со сводным сметным расчетом
• Раздел безопасности жизнедеятельности с расчетом шума и вибрации
• Возможность привязки проекта к любому городу — достаточно пересчитать теплотехнический расчет
• Демо-версия доступна для ознакомления перед покупкой
• Возможна проверка на антиплагиат по запросу

Купить проект №2117 можно на сайте pgsdiplom.pro. Это готовый диплом ПГС, который подойдет студентам, изучающим проектирование высотных монолитных зданий, организацию строительства в сложных геологических условиях и технологию возведения многоэтажных домов с подземными паркингами. Скачать проект можно сразу после оплаты.
