Дипломный проект №2119 представляет собой полный комплект проектной документации по строительству многоэтажного жилого дома с подземным паркингом в городе Ставрополе. Проект включает 10 листов чертежей в формате AutoCAD (DWG) и 184 листа пояснительной записки, оформленной в MS Word. Расчет конструкций выполнен с использованием машинного программного комплекса SCAD Office, что соответствует современным требованиям к дипломным работам по специальности ПГС (Промышленное и гражданское строительство). Готовый диплом ПГС содержит все необходимые разделы: архитектурный, расчетно-конструкторский, основания и фундаменты, организационно-экономический, а также безопасность и экологичность проекта.

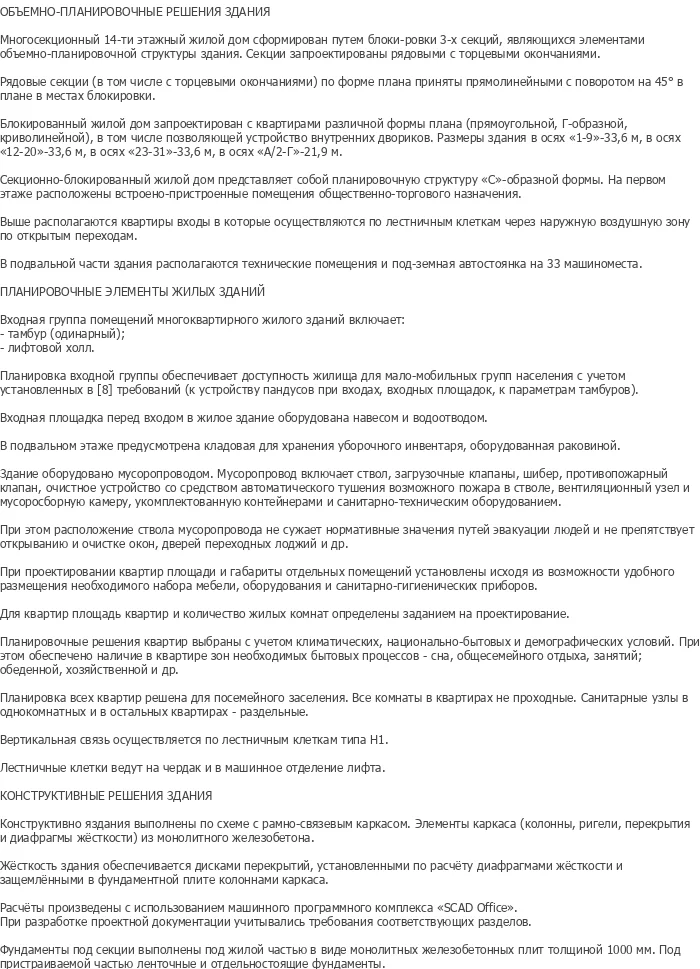

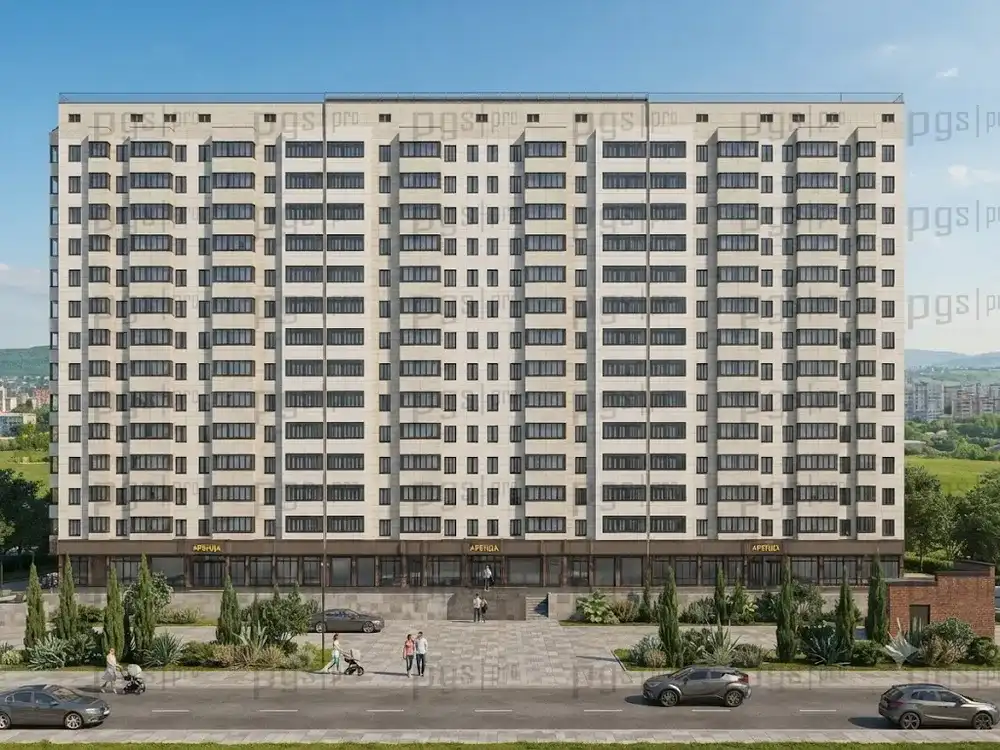

Объектом проектирования является многосекционный 14-этажный жилой дом с подземным паркингом, расположенный в городе Ставрополе. Здание сформировано путем блокировки трех секций, являющихся элементами объемно-планировочной структуры. Секции запроектированы рядовыми с торцевыми окончаниями. Рядовые секции по форме плана приняты прямолинейными с поворотом на 45 градусов в плане в местах блокировки. На первом этаже расположены встроено-пристроенные помещения общественно-торгового назначения. Выше располагаются квартиры, входы в которые осуществляются по лестничным клеткам через наружную воздушную зону по открытым переходам. Дипломная работа ПГС данного объекта подходит для студентов строительных специальностей, изучающих проектирование многосекционных жилых домов с коммерческими помещениями.

Блокированный жилой дом запроектирован с квартирами различной формы плана: прямоугольной, Г-образной, криволинейной, в том числе с площадью устройством внутренних двориков. Размеры здания в осях «1-9» — 33,6 м, в осях «12-20» — 33,6 м, в осях «23-31» — 33,6 м, в осях «А/2-Г» — 21,9 м. Секционно-блокированный жилой дом представляет собой планировочную структуру «С»-образной формы. В подвальной части здания располагаются технические помещения и подземная автостоянка на 33 машиноместа.

Для квартир площадь и количество жилых комнат определены заданием на проектирование. Планировочные решения квартир с учетом климатических, национально-бытовых и демографических условий обеспечивают наличие в квартире зон необходимых бытовых процессов: сна, общесемейного отдыха, занятий, обеденной, хозяйственной и других. Планировка всех квартир решена для посемейного заселения. Все комнаты в квартирах не проходные. Санитарные узлы в однокомнатных и в остальных квартирах — раздельные. Вертикальная связь осуществляется по лестничным клеткам типа H1.

Объемно-планировочное решение здания разработано с учетом многосекционной структуры и современных требований к жилым комплексам. Входная группа помещений многоквартирного жилого здания включает тамбур (одинарный) и лифтовой холл. Планировка входной группы обеспечивает доступность жилища для мало-мобильных групп населения с учетом установленных требований к устройству пандусов при входах, входных площадок, к параметрам тамбуров. Входная площадка перед входом в жилое здание оборудована навесом и водоотводом.

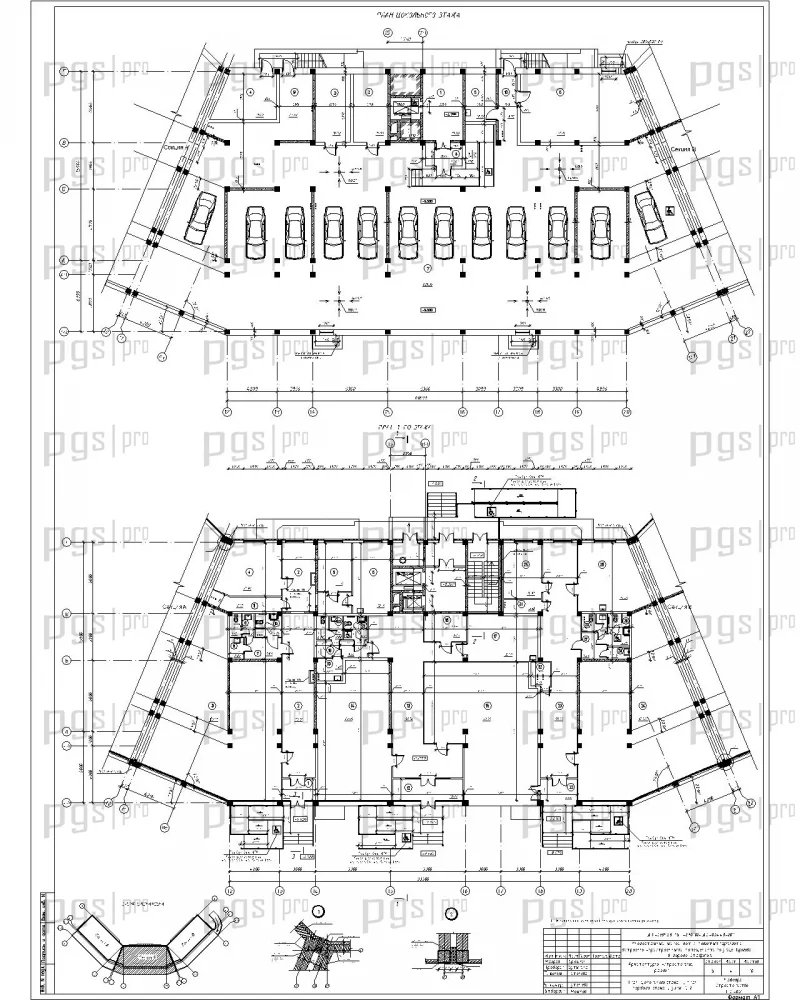

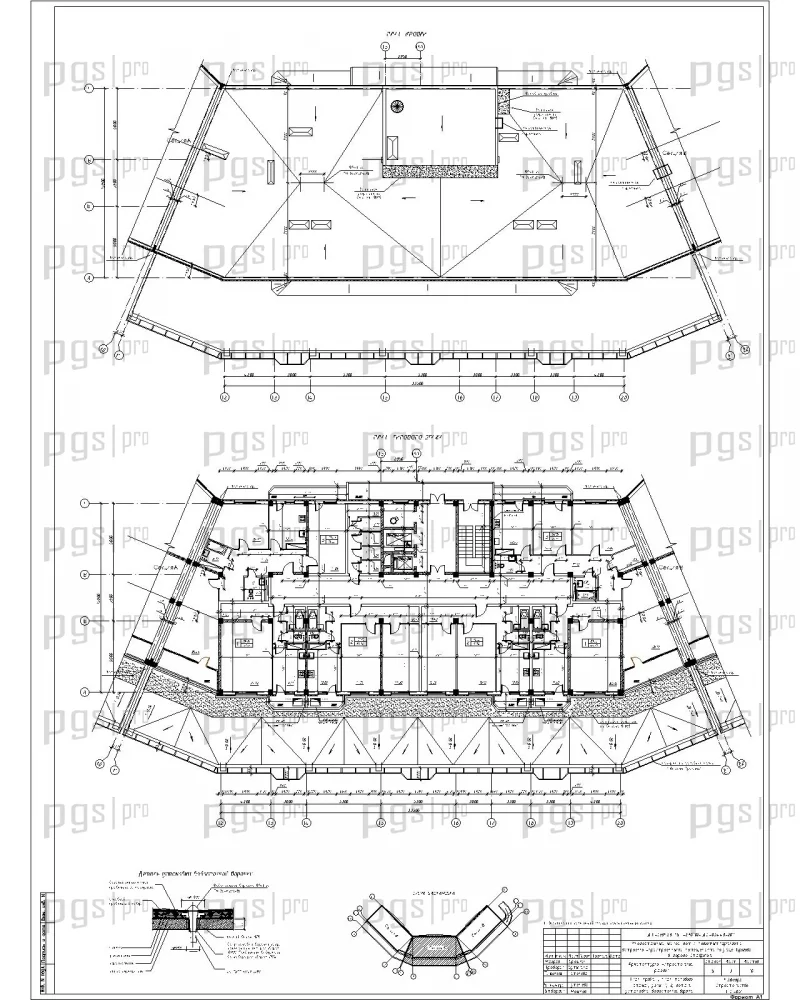

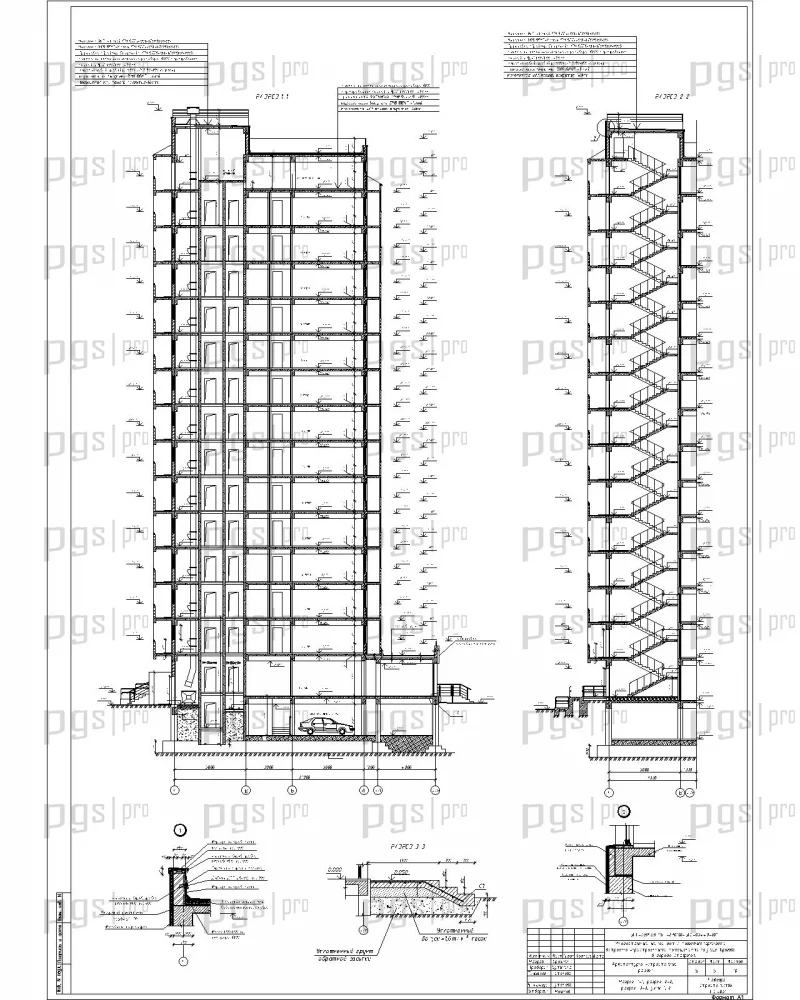

На плане цокольного этажа размещена подземная автостоянка на 33 машиноместа. План первого этажа содержит встроено-пристроенные помещения общественно-торгового назначения. План типового этажа включает жилые квартиры различной планировки с балконами и лоджиями. План кровли содержит решения по размещению вентиляционных шахт, лифтовых надстроек и технологического оборудования. Разрезы здания демонстрируют вертикальную планировку с подземным паркингом, первым этажом с коммерческими помещениями и 14 жилыми этажами.

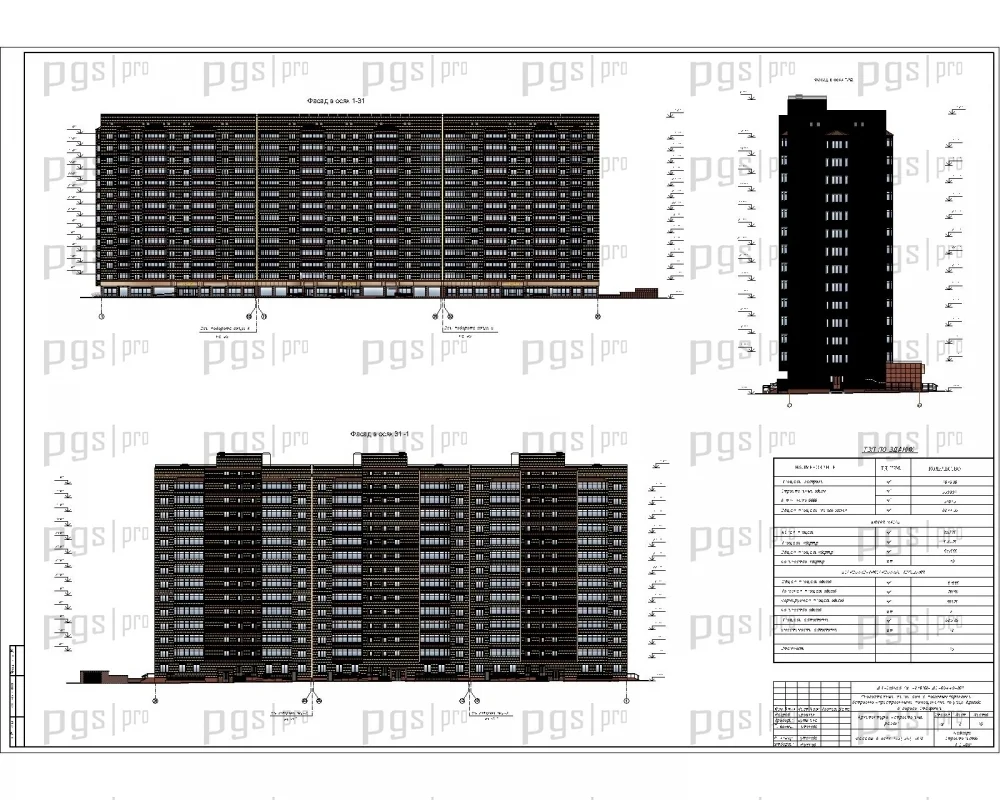

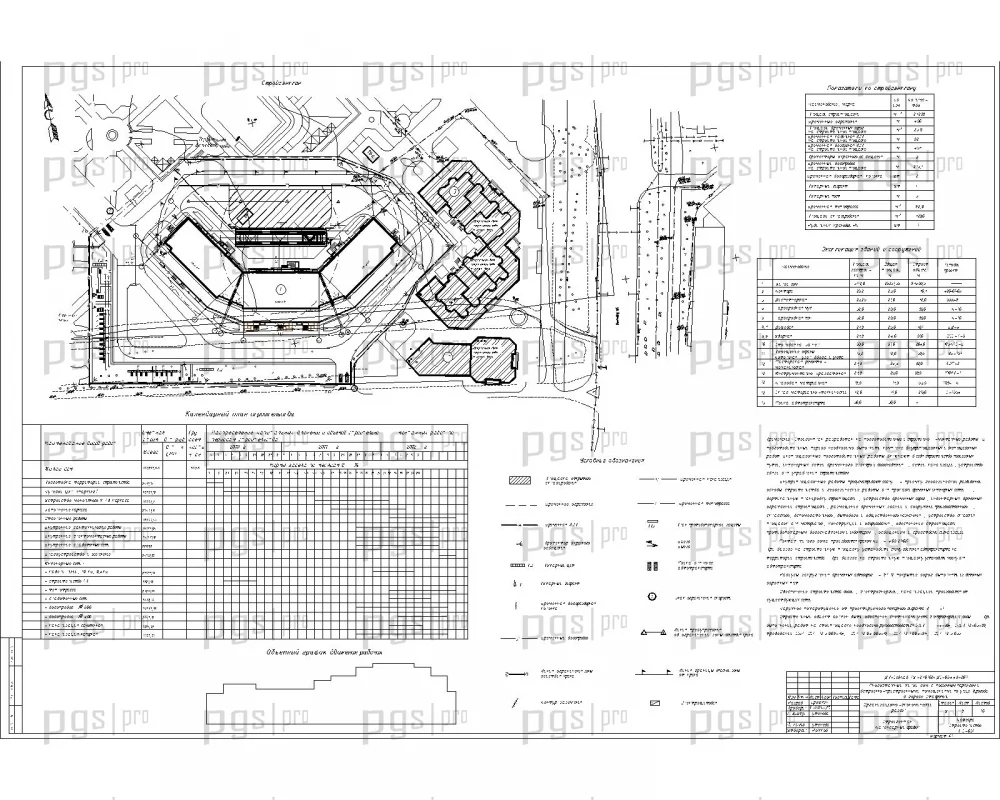

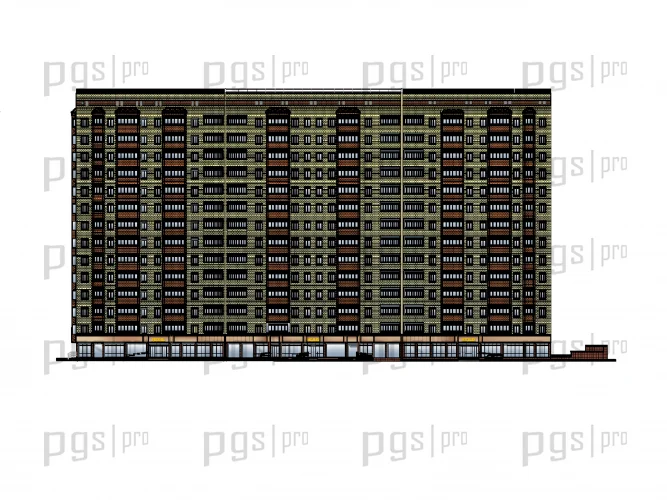

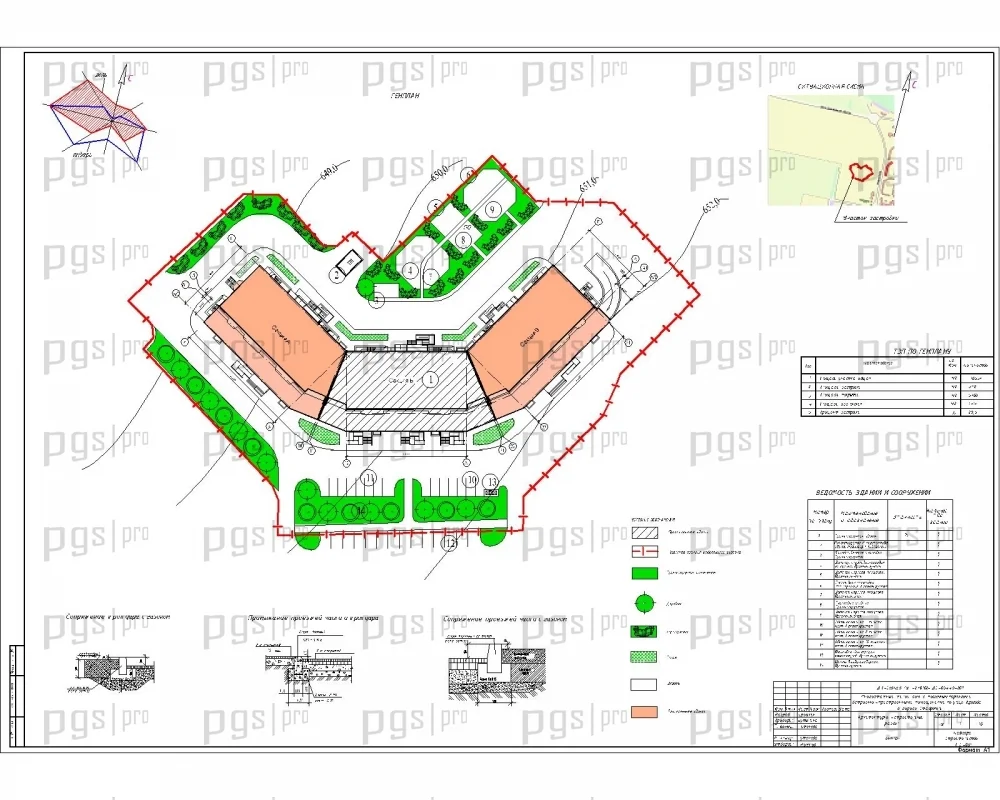

Фасады здания выполнены в современном стиле с регулярным ритмом оконных проемов. Генеральный план включает озеленение территории, пешеходные дорожки, детские площадки, парковочные места и организацию подъездных путей. Строительный генеральный план отражает размещение строительной площадки, подъездных путей, складов материалов и бытового городка на период строительства. Технико-экономические показатели содержат полный набор данных для оценки эффективности проекта.

Конструктивно здание выполнено по схеме с рамно-связевым каркасом. Элементы каркаса — колонны, ригели, перекрытия и диафрагмы жесткости — из монолитного железобетона. Жесткость здания обеспечивается дисками перекрытий, установленными по расчету диафрагмами жесткости и защемленными в фундаментной плите колоннами каркаса. Расчеты произведены с использованием машинного программного комплекса SCAD Office, что обеспечивает высокую точность и надежность проектных решений.

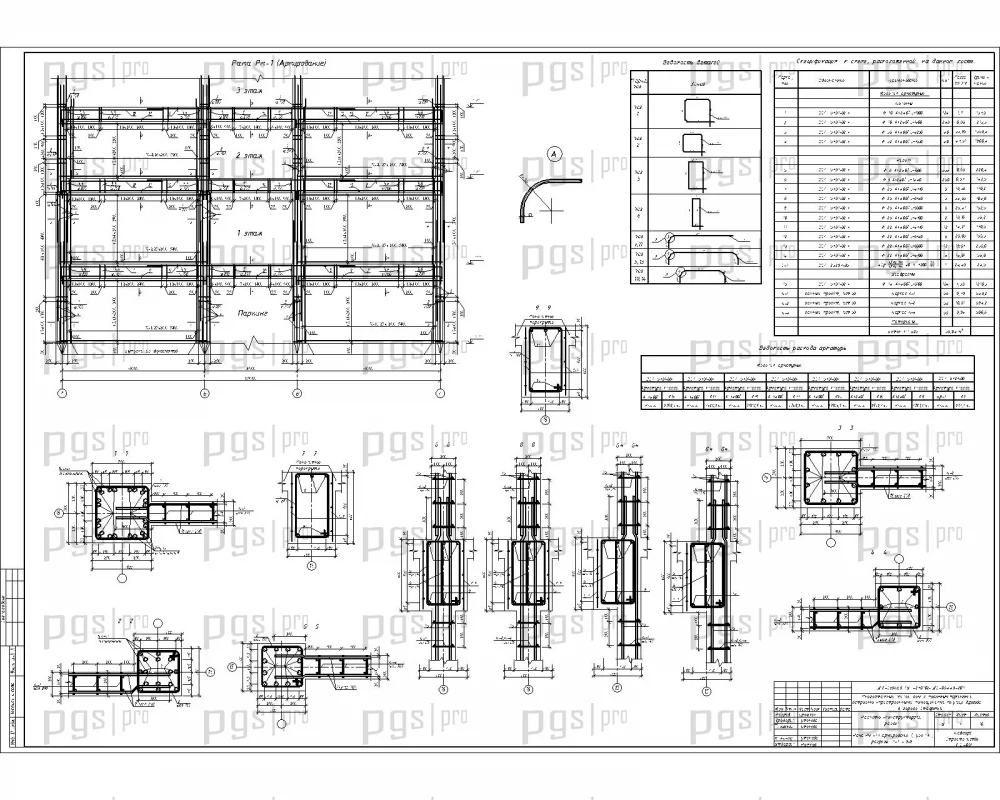

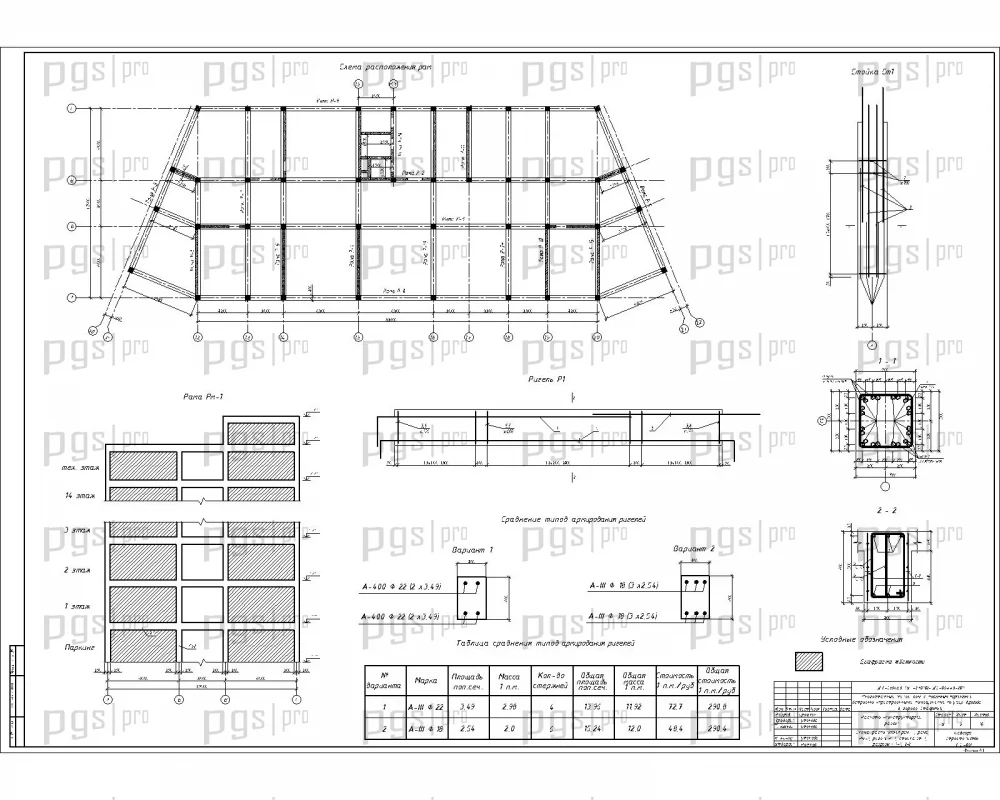

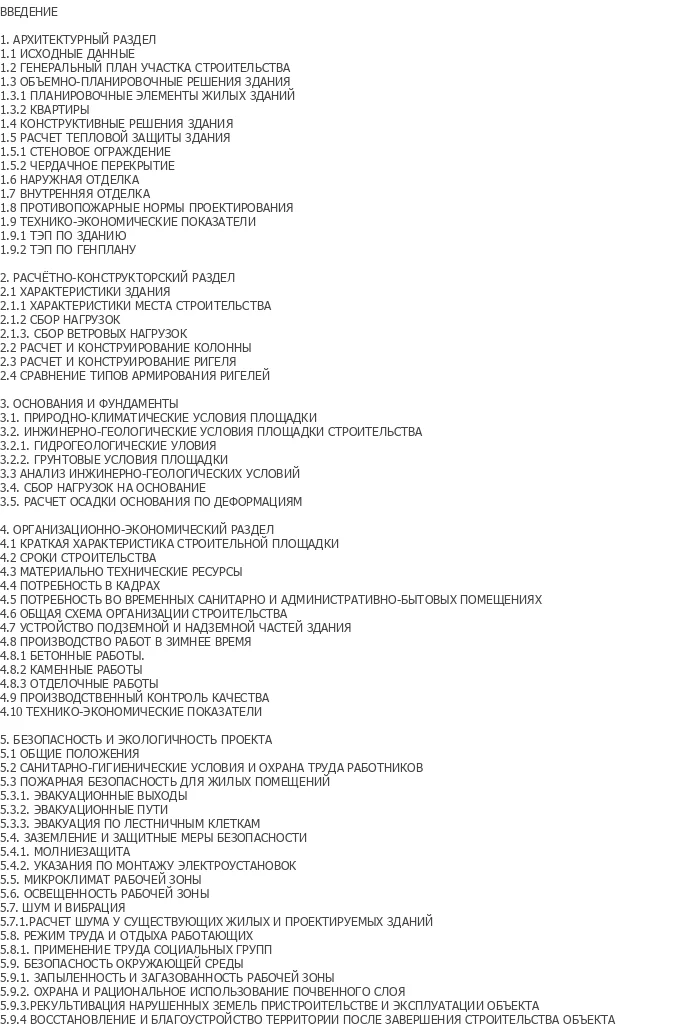

Расчетно-конструкторский раздел включает характеристики здания, характеристики места строительства, сбор нагрузок и ветровых нагрузок. Расчет и конструирование колонны выполнены с определением сечений, армирования и проверкой по предельным состояниям. Расчет и конструирование ригеля включает статический расчет, подбор сечений и армирования. Выполнено сравнение типов армирования ригелей для определения оптимального решения. Раздел оснований и фундаментов содержит анализ природно-климатических условий, инженерно-геологических и гидрогеологических условий площадки строительства, сбор нагрузок на основание и расчет осадки основания по деформациям.

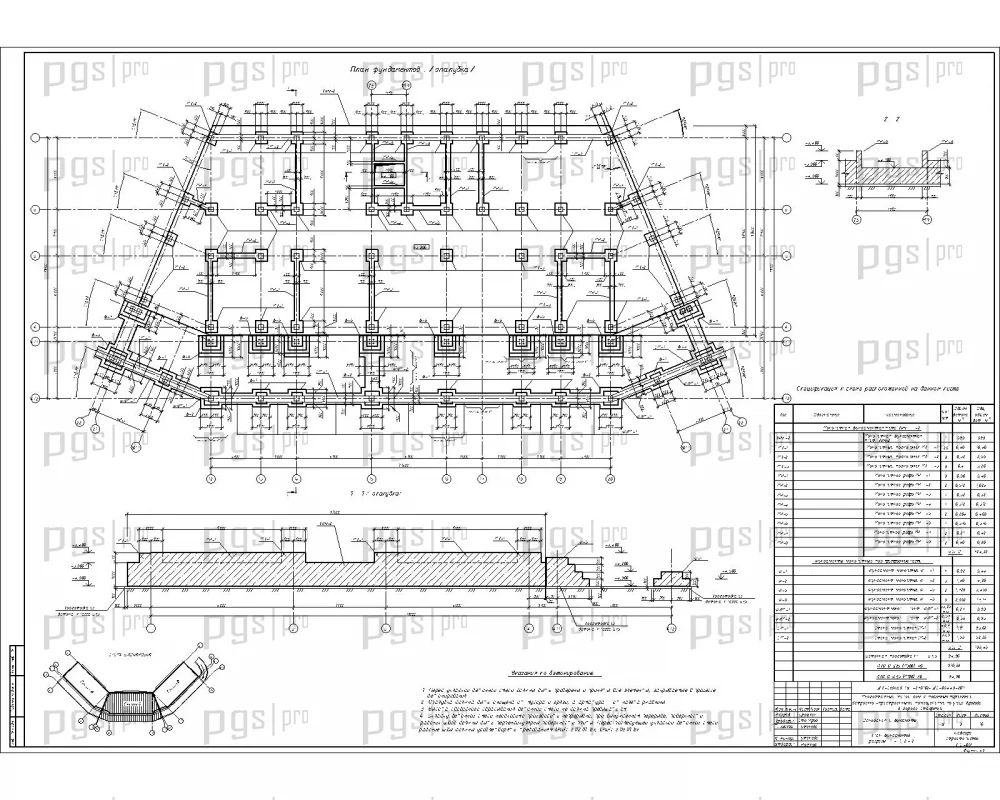

Фундаменты под секции выполнены под жилой частью в виде монолитных железобетонных плит толщиной 1000 мм. Под пристраиваемой частью запроектированы ленточные и отдельностоящие фундаменты. Технологическая карта на бетонирование фундаментной плиты включает подготовку основания, укладку бетона, уход за бетоном и контроль качества. Проектом предусмотрена плоская традиционная кровля (мягкая кровля), вентилируемая наружным воздухом, состоящая из пароизоляционного, теплоизоляционного и гидроизоляционного слоев.

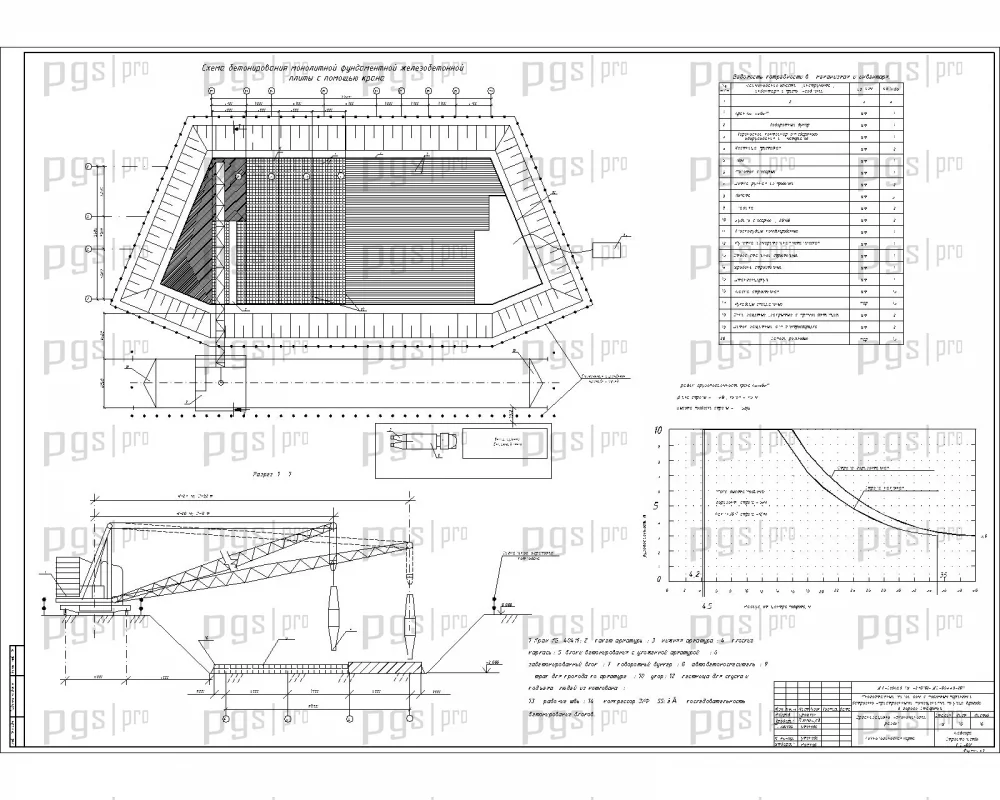

В технологическом разделе дипломного проекта разработана технологическая карта на бетонирование фундаментной плиты. Карта включает подготовку основания, установку опалубки, укладку и вязку арматурных каркасов, бетонирование, уход за бетоном и распалубку. Технология и организация производства работ разработаны с учетом сезонности строительства в Ставропольском крае и необходимости обеспечения качества монолитных конструкций. Контроль качества при бетонных работах включает лабораторные испытания бетона и систему операционного контроля.

Организационно-экономический раздел включает краткую характеристику строительной площадки, сроки строительства, материально-технические ресурсы, потребность в кадрах, потребность во временных санитарно-административно-бытовых помещениях. Общая схема организации строительства разработана с учетом ограничений площадки и необходимости обеспечения бесперебойного производства работ. Устройство подземной и надземной частей здания выполнено с учетом технологической последовательности и требований безопасности.

Раздел безопасности и экологичности проекта включает общие положения, санитарно-гигиенические условия и охрану труда работников, пожарную безопасность для жилых помещений с эвакуационными выходами и путями, эвакуацию по лестничным клеткам. Заземление и защитные меры безопасности включают молниезащиту и указания по монтажу электроустановок. Раздел микроклимат рабочей зоны содержит расчет освещенности, шума и вибрации, расчет шума в существующих жилых и проектируемых зданиях. Режим труда и отдыха работающих разработан с учетом применения труда социальных групп. Безопасность окружающей среды включает охрану и рациональное использование почвенного слоя, рекультивацию нарушенных земель, восстановление и благоустройство территории после завершения строительства.

Данный шаблон проекта ПГС обладает рядом существенных преимуществ, делающих его оптимальным выбором для студентов строительных специальностей:

• Полный комплект документации: 10 листов чертежей AutoCAD и 184 листа пояснительной записки MS Word
• Современный объект проектирования — 14-этажный многосекционный жилой дом с коммерческими помещениями, актуальный для российских городов
• Многосекционная блокированная структура «С»-образной формы с тремя секциями
• Комбинированное функциональное назначение: жилые квартиры + общественно-торговые помещения + подземный паркинг
• Профессиональный расчет конструкций в программном комплексе SCAD Office
• Развитая технологическая часть с технологической картой на бетонирование фундаментной плиты
• Полный организационно-экономический раздел со сметными расчетами и технико-экономическими показателями
• Раздел безопасности и экологичности с расчетом шума, вибрации и освещенности
• Возможность привязки проекта к любому городу — достаточно пересчитать теплотехнический расчет
• Демо-версия доступна для ознакомления перед покупкой
• Возможна проверка на антиплагиат по запросу

Купить проект №2119 можно на сайте pgsdiplom.pro. Это готовый диплом ПГС, который подойдет студентам, изучающим проектирование многосекционных жилых домов, организацию строительства и технологию возведения многоэтажных зданий с подземными паркингами. Скачать проект можно сразу после оплаты.
