Диплом №2120 "Строительство 17-ти этажного кирпичного жилого дома в г. Уфа"
Обращаем внимание, что любой проект можно привязать к Вашему городу, в большинстве случаев для этого необходимо только пересчитать теплотехнический расчет.

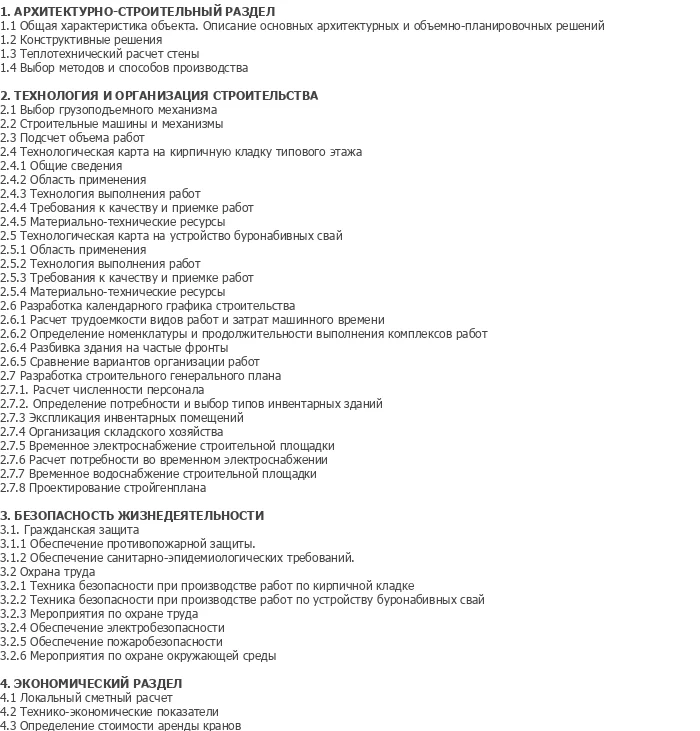

Настоятельно рекомендуем внимательно ознакомиться с содержанием пояснительной записки, конструктивными решениями здания, а также составом графической части диплома.
Стоимость работы: 4.000 руб.

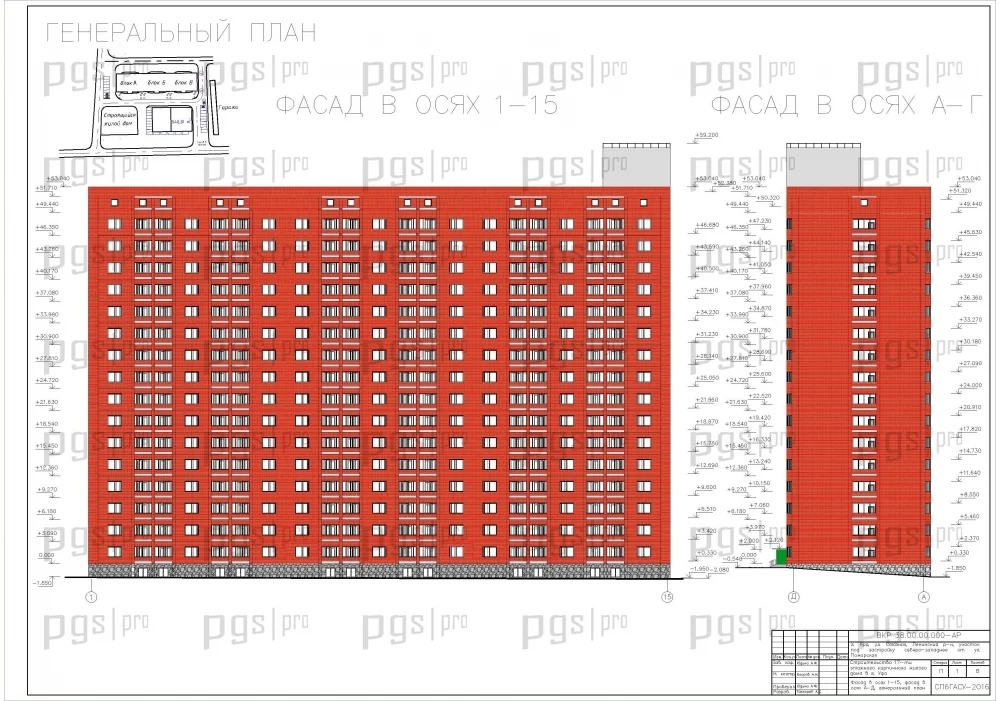

1.Фасад, генеральный план.jpg

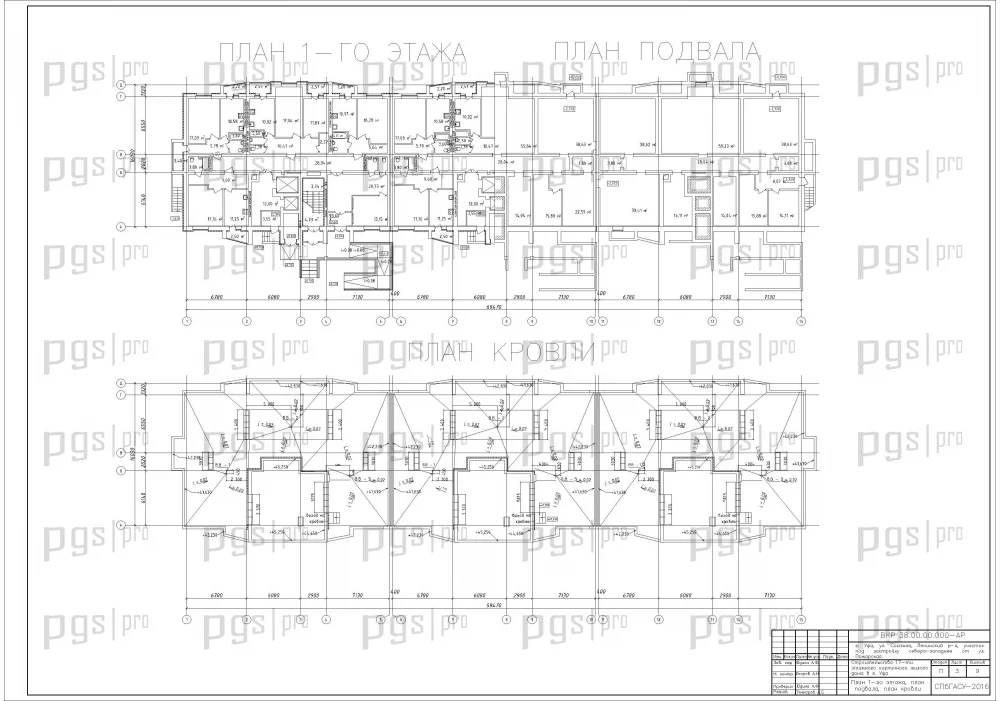

2.План 1-го этажа, план подвала, план кровли.jpg

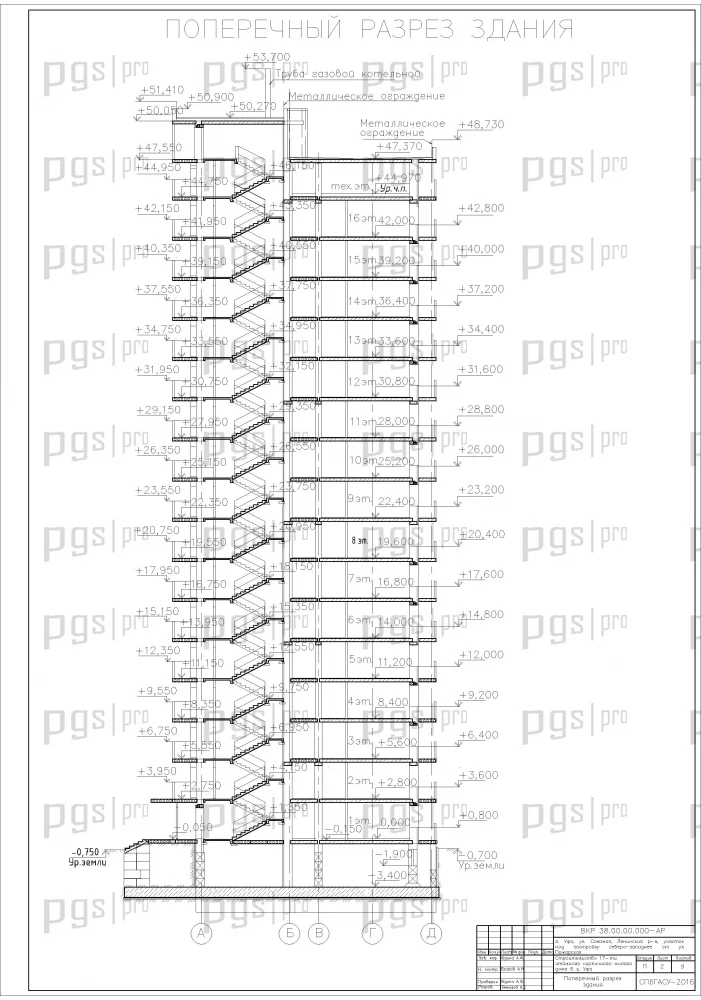

3.Поперечный разрез здания.jpg

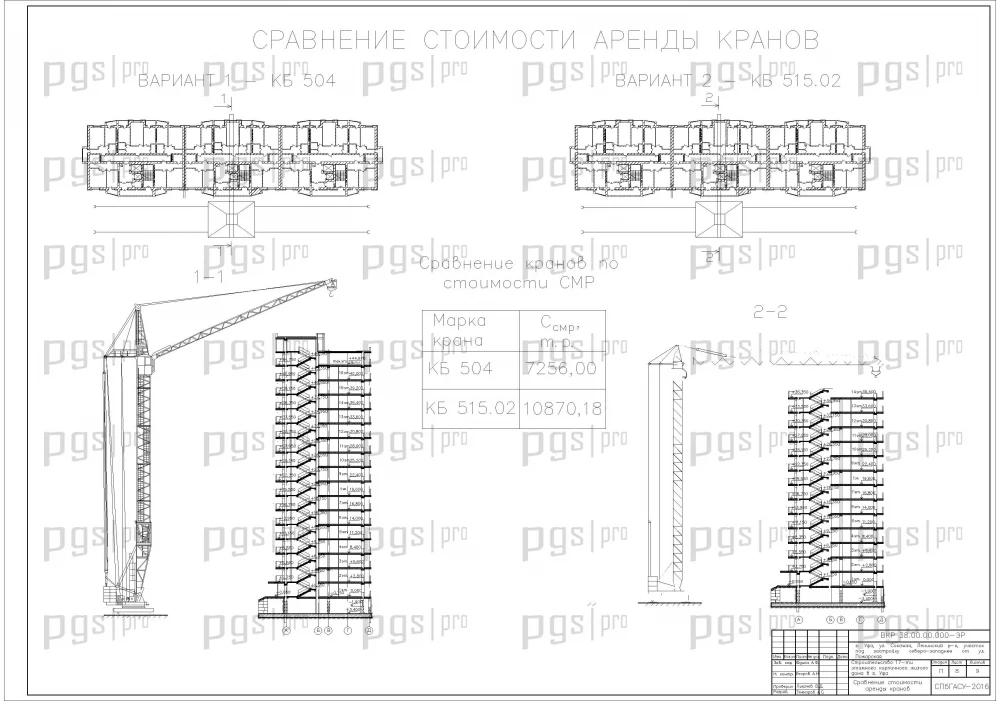

4.Сравнение стоимости аренды кранов.jpg

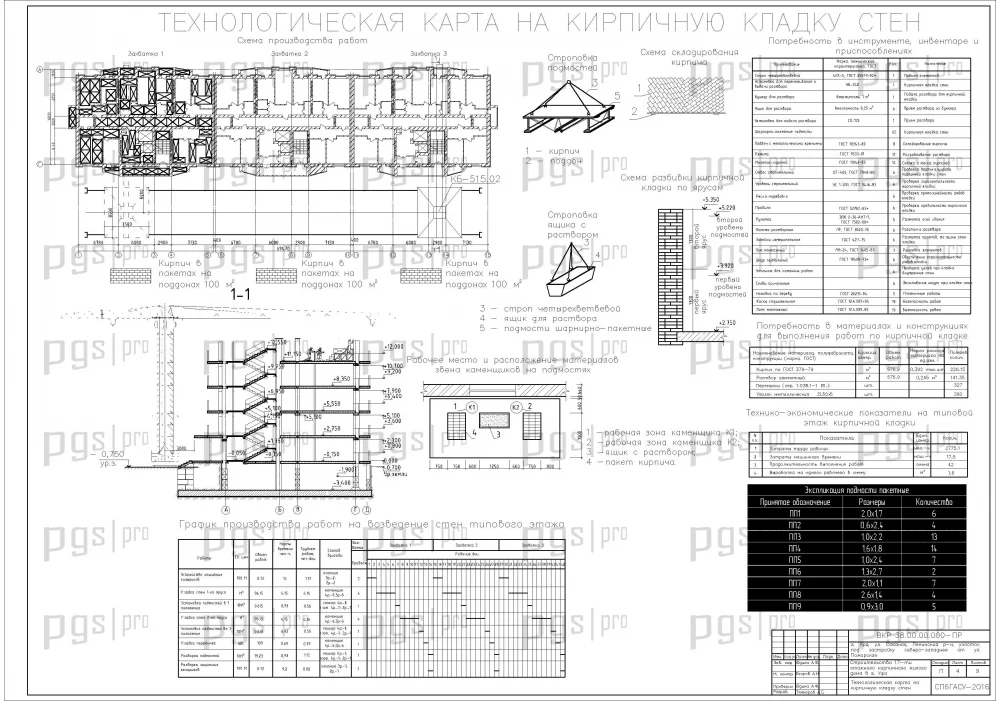

5.Технологическая карта на кирпичную кладку стен.jpg

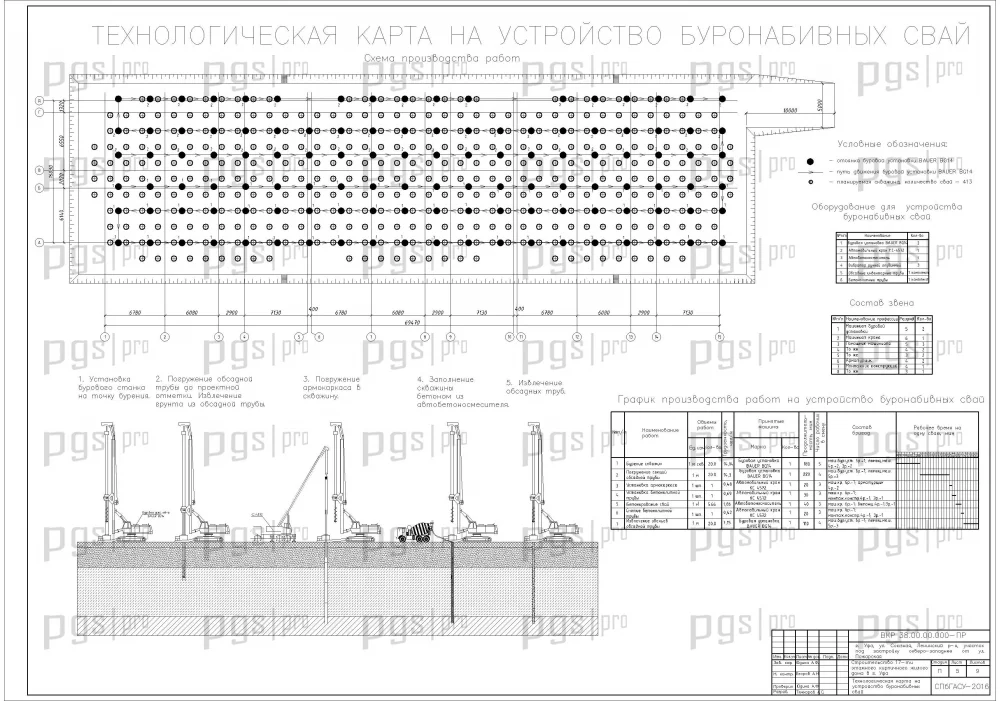

6.Технологическая карта на устройство буронабивных свай.jpg

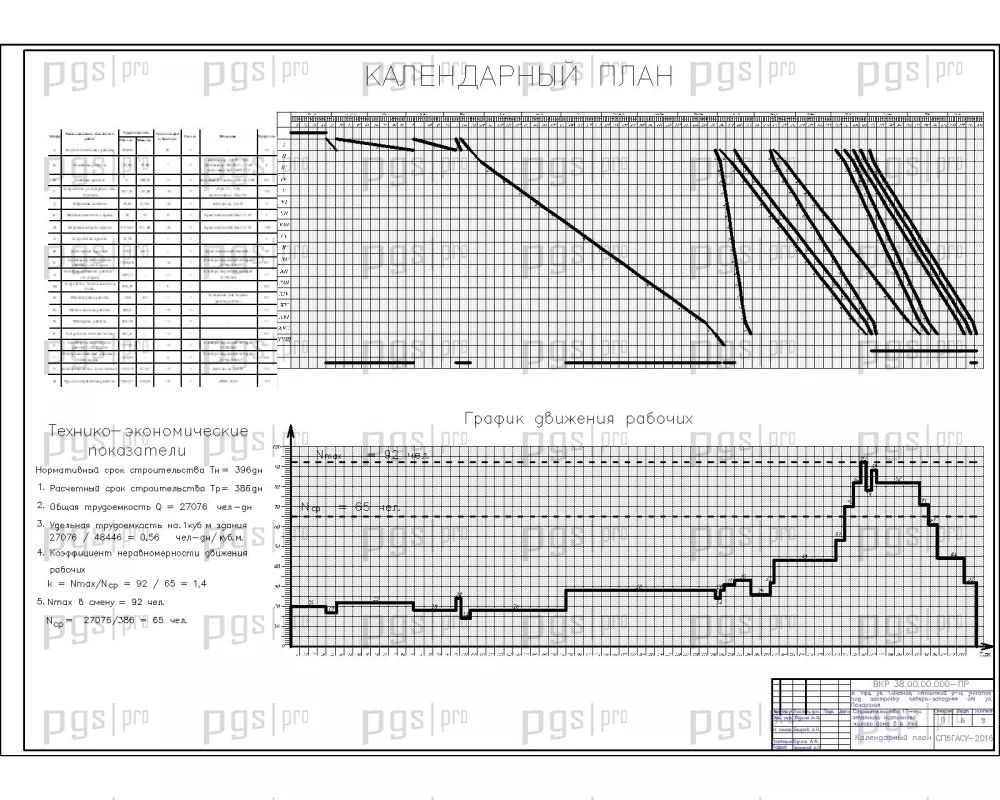

7.Календарный план.jpg

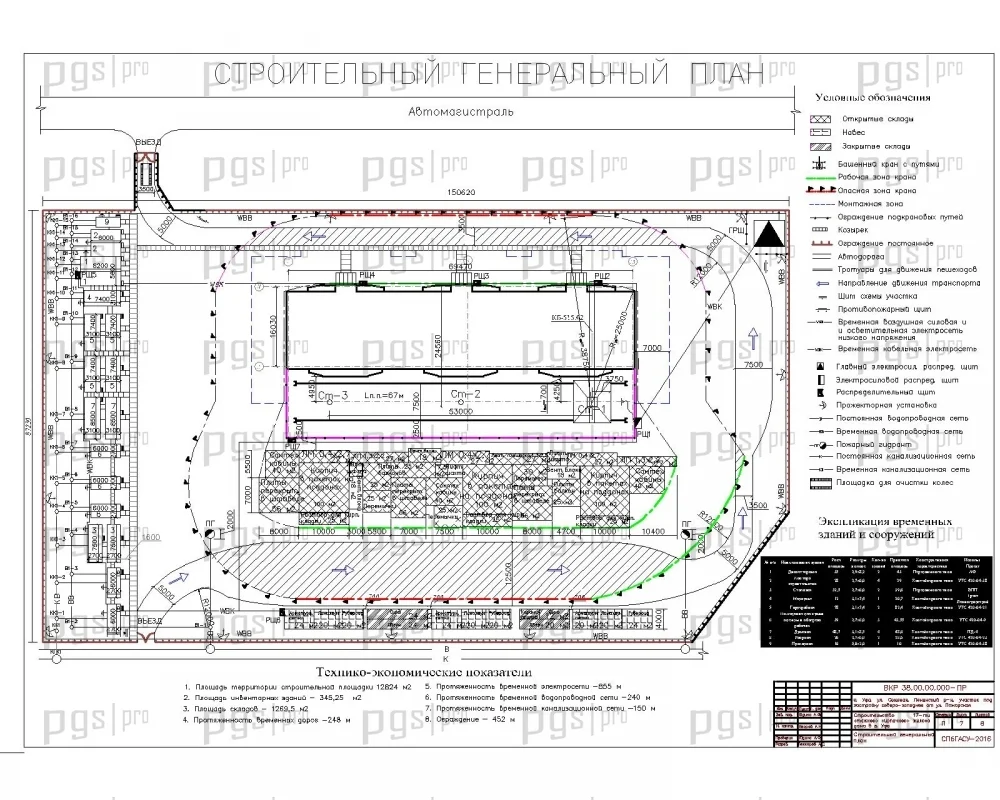

8.Cтроительный генеральный план.jpg

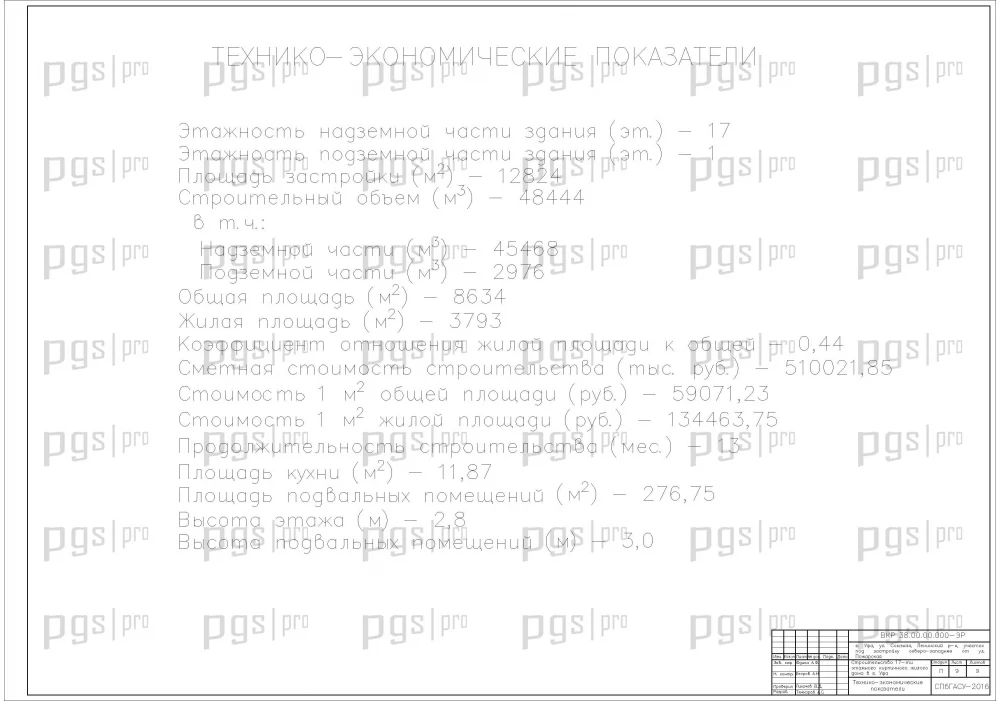

9.Технико-экономические показатели.jpg

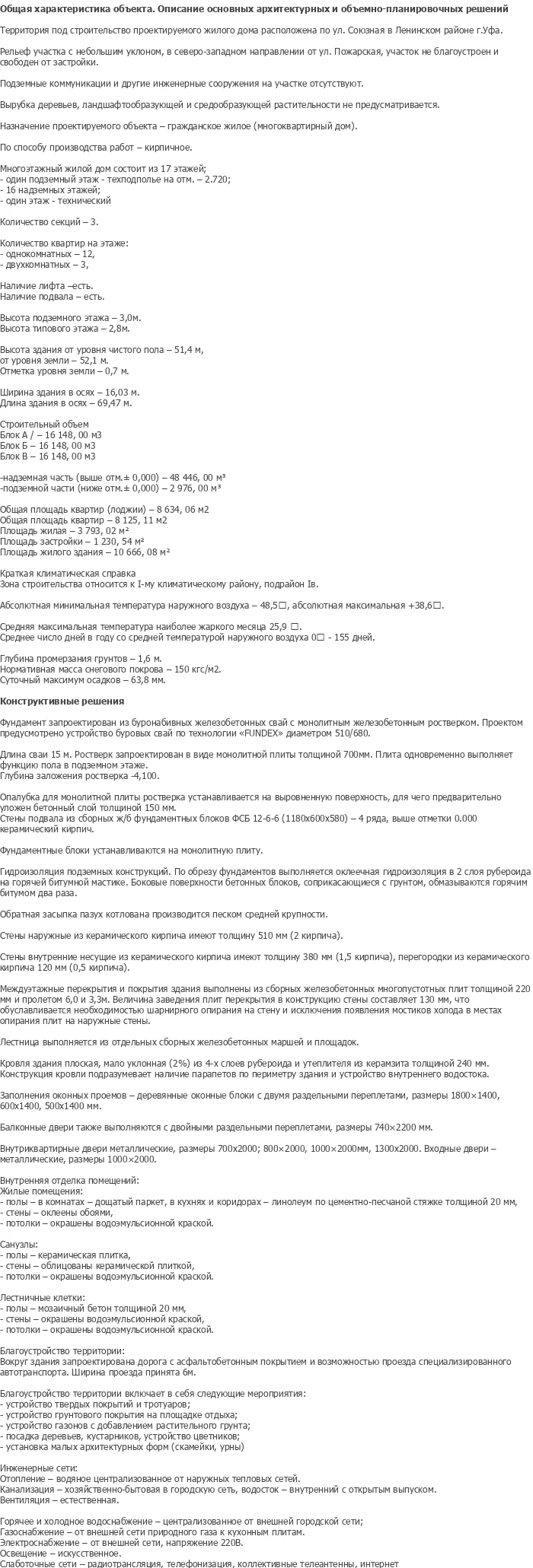

Общая характеристика объекта. Описание основных архитектурных и объемно-планировочных решений
Территория под строительство проектируемого жилого дома расположена по ул. Союзная в Ленинском районе г.Уфа.
Рельеф участка с небольшим уклоном, в северо-западном направлении от ул. Пожарская, участок не благоустроен и свободен от застройки.
Подземные коммуникации и другие инженерные сооружения на участке отсутствуют.
Вырубка деревьев, ландшафтообразующей и средообразующей растительности не предусматривается.
Назначение проектируемого объекта – гражданское жилое (многоквартирный дом).
По способу производства работ – кирпичное.
Многоэтажный жилой дом состоит из 17 этажей;
- один подземный этаж - техподполье на отм. – 2.720;
- 16 надземных этажей;
- один этаж - технический
- один подземный этаж - техподполье на отм. – 2.720;
- 16 надземных этажей;
- один этаж - технический
Количество секций – 3.
Количество квартир на этаже:
- однокомнатных – 12,
- двухкомнатных – 3,
- однокомнатных – 12,
- двухкомнатных – 3,
Наличие лифта –есть.
Наличие подвала – есть.
Наличие подвала – есть.
Высота подземного этажа – 3,0м.
Высота типового этажа – 2,8м.
Высота типового этажа – 2,8м.
Высота здания от уровня чистого пола – 51,4 м,
от уровня земли – 52,1 м.
Отметка уровня земли – 0,7 м.
от уровня земли – 52,1 м.
Отметка уровня земли – 0,7 м.
Ширина здания в осях – 16,03 м.
Длина здания в осях – 69,47 м.
Длина здания в осях – 69,47 м.
Строительный объем
Блок А / – 16 148, 00 м3
Блок Б – 16 148, 00 м3
Блок В – 16 148, 00 м3
Блок А / – 16 148, 00 м3
Блок Б – 16 148, 00 м3
Блок В – 16 148, 00 м3
-надземная часть (выше отм.± 0,000) – 48 446, 00 м³
-подземной части (ниже отм.± 0,000) – 2 976, 00 м³
-подземной части (ниже отм.± 0,000) – 2 976, 00 м³
Общая площадь квартир (лоджии) – 8 634, 06 м2
Общая площадь квартир – 8 125, 11 м2
Площадь жилая – 3 793, 02 м²
Площадь застройки – 1 230, 54 м²
Площадь жилого здания – 10 666, 08 м²
Краткая климатическая справка
Зона строительства относится к I-му климатическому району, подрайон Iв.
Общая площадь квартир – 8 125, 11 м2
Площадь жилая – 3 793, 02 м²
Площадь застройки – 1 230, 54 м²
Площадь жилого здания – 10 666, 08 м²
Краткая климатическая справка
Зона строительства относится к I-му климатическому району, подрайон Iв.
Абсолютная минимальная температура наружного воздуха – 48,5℃, абсолютная максимальная +38,6℃.
Средняя максимальная температура наиболее жаркого месяца 25,9 ℃.
Среднее число дней в году со средней температурой наружного воздуха 0℃ - 155 дней.
Среднее число дней в году со средней температурой наружного воздуха 0℃ - 155 дней.
Глубина промерзания грунтов – 1,6 м.
Нормативная масса снегового покрова – 150 кгс/м2.
Суточный максимум осадков – 63,8 мм.
Нормативная масса снегового покрова – 150 кгс/м2.
Суточный максимум осадков – 63,8 мм.
Конструктивные решения
Фундамент запроектирован из буронабивных железобетонных свай с монолитным железобетонным ростверком. Проектом предусмотрено устройство буровых свай по технологии «FUNDEX» диаметром 510/680.
Длина сваи 15 м. Ростверк запроектирован в виде монолитной плиты толщиной 700мм. Плита одновременно выполняет функцию пола в подземном этаже.
Глубина заложения ростверка -4,100.
Глубина заложения ростверка -4,100.
Опалубка для монолитной плиты ростверка устанавливается на выровненную поверхность, для чего предварительно уложен бетонный слой толщиной 150 мм.
Стены подвала из сборных ж/б фундаментных блоков ФСБ 12-6-6 (1180х600х580) – 4 ряда, выше отметки 0.000 керамический кирпич.
Стены подвала из сборных ж/б фундаментных блоков ФСБ 12-6-6 (1180х600х580) – 4 ряда, выше отметки 0.000 керамический кирпич.
Фундаментные блоки устанавливаются на монолитную плиту.
Гидроизоляция подземных конструкций. По обрезу фундаментов выполняется оклеечная гидроизоляция в 2 слоя рубероида на горячей битумной мастике. Боковые поверхности бетонных блоков, соприкасающиеся с грунтом, обмазываются горячим битумом два раза.
Обратная засыпка пазух котлована производится песком средней крупности.
Стены наружные из керамического кирпича имеют толщину 510 мм (2 кирпича).
Стены внутренние несущие из керамического кирпича имеют толщину 380 мм (1,5 кирпича), перегородки из керамического кирпича 120 мм (0,5 кирпича).
Междуэтажные перекрытия и покрытия здания выполнены из сборных железобетонных многопустотных плит толщиной 220 мм и пролетом 6,0 и 3,3м. Величина заведения плит перекрытия в конструкцию стены составляет 130 мм, что обуславливается необходимостью шарнирного опирания на стену и исключения появления мостиков холода в местах опирания плит на наружные стены.
Лестница выполняется из отдельных сборных железобетонных маршей и площадок.
Кровля здания плоская, мало уклонная (2%) из 4-х слоев рубероида и утеплителя из керамзита толщиной 240 мм. Конструкция кровли подразумевает наличие парапетов по периметру здания и устройство внутреннего водостока.
Заполнения оконных проемов – деревянные оконные блоки с двумя раздельными переплетами, размеры 1800×1400, 600x1400, 500x1400 мм.
Балконные двери также выполняются с двойными раздельными переплетами, размеры 740×2200 мм.
Внутриквартирные двери металлические, размеры 700х2000; 800×2000, 1000×2000мм, 1300х2000. Входные двери – металлические, размеры 1000×2000.
Внутренняя отделка помещений:
Жилые помещения:
- полы – в комнатах – дощатый паркет, в кухнях и коридорах – линолеум по цементно-песчаной стяжке толщиной 20 мм,
- стены – оклеены обоями,
- потолки – окрашены водоэмульсионной краской.
- полы – в комнатах – дощатый паркет, в кухнях и коридорах – линолеум по цементно-песчаной стяжке толщиной 20 мм,
- стены – оклеены обоями,
- потолки – окрашены водоэмульсионной краской.
Санузлы:
- полы – керамическая плитка,
- стены – облицованы керамической плиткой,
- потолки – окрашены водоэмульсионной краской.
- полы – керамическая плитка,
- стены – облицованы керамической плиткой,
- потолки – окрашены водоэмульсионной краской.
Лестничные клетки:
- полы – мозаичный бетон толщиной 20 мм,
- стены – окрашены водоэмульсионной краской,
- потолки – окрашены водоэмульсионной краской.
- полы – мозаичный бетон толщиной 20 мм,
- стены – окрашены водоэмульсионной краской,
- потолки – окрашены водоэмульсионной краской.
Благоустройство территории:
Вокруг здания запроектирована дорога с асфальтобетонным покрытием и возможностью проезда специализированного автотранспорта. Ширина проезда принята 6м.
Вокруг здания запроектирована дорога с асфальтобетонным покрытием и возможностью проезда специализированного автотранспорта. Ширина проезда принята 6м.
Благоустройство территории включает в себя следующие мероприятия:
- устройство твердых покрытий и тротуаров;
- устройство грунтового покрытия на площадке отдыха;
- устройство газонов с добавлением растительного грунта;
- посадка деревьев, кустарников, устройство цветников;
- установка малых архитектурных форм (скамейки, урны)
- устройство твердых покрытий и тротуаров;
- устройство грунтового покрытия на площадке отдыха;
- устройство газонов с добавлением растительного грунта;
- посадка деревьев, кустарников, устройство цветников;
- установка малых архитектурных форм (скамейки, урны)
Инженерные сети:
Отопление – водяное централизованное от наружных тепловых сетей.
Канализация – хозяйственно-бытовая в городскую сеть, водосток – внутренний с открытым выпуском.
Вентиляция – естественная.
Отопление – водяное централизованное от наружных тепловых сетей.
Канализация – хозяйственно-бытовая в городскую сеть, водосток – внутренний с открытым выпуском.
Вентиляция – естественная.
Горячее и холодное водоснабжение – централизованное от внешней городской сети;
Газоснабжение – от внешней сети природного газа к кухонным плитам.
Электроснабжение – от внешней сети, напряжение 220В.
Освещение – искусственное.
Слаботочные сети – радиотрансляция, телефонизация, коллективные телеантенны, интернет
Газоснабжение – от внешней сети природного газа к кухонным плитам.
Электроснабжение – от внешней сети, напряжение 220В.
Освещение – искусственное.
Слаботочные сети – радиотрансляция, телефонизация, коллективные телеантенны, интернет
