Дипломный проект №2124 «Строительство многоэтажного жилого дома в г. Санкт-Петербург» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории высотных жилых зданий и предназначен для постоянного проживания семей различного состава. Проект выполнен с учетом климатических условий Санкт-Петербурга и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела. Данный шаблон проекта подходит студентам строительных специальностей, преподавателям и специалистам по проектированию многоэтажных жилых домов.

Проектируемый объект — 16-этажный многоэтажный жилой дом в городе Санкт-Петербург, представляющий собой высотное здание бескаркасной конструктивной схемы с несущими стенами. Данный ПГС дипломный проект относится к категории многоэтажных многоквартирных жилых зданий и предназначен для постоянного проживания семей различного состава. Здание спроектировано с продольными несущими стенами, что обусловлено экономической целесообразностью при строительстве в районе с расчетной температурой до минус 30 градусов Цельсия. Выбор направления несущих стен экономически обусловлен местными особенностями.

Конструктивная часть жилого дома разработана на основании индивидуального проекта 16-этажного жилого дома из керамического кирпича с монолитным перекрытием и фундаментом, а также в соответствии с рекомендациями по проектированию конструкций бескаркасных зданий. Данный шаблон проекта подходит студентам строительных специальностей, преподавателям и специалистам по проектированию многоэтажных жилых домов. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №2124 предлагает оптимальное соотношение цены и качества.

Фундамент под здание сплошной из тяжелого бетона класса В-30, выполнен в виде плоской плиты и свайного поля, а также перекрестных лент под всем зданием. Стены подвала здания из монолитного железобетона с битумной гидроизоляцией выполненной в два слоя, бетон класса В-25. Наружные ограждающие стены выкладываются из кирпича рядового, полнотелого, однородного размера 1НФ, марки по прочности М150, класса средней плотности 2,0, марки по морозостойкости F50 с обозначением по стандарту (Кирпич КОРП 1НФ/150/2,0/50 ГОСТ 530-2007). Толщина стен (пирога) составляет 640 мм.

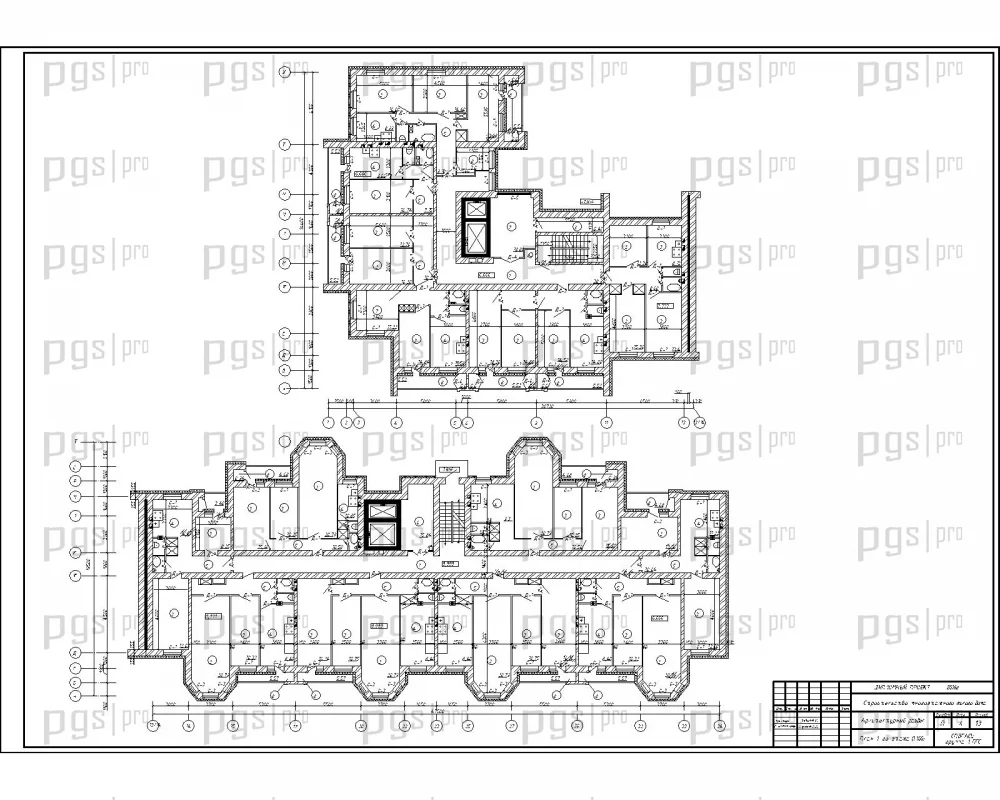

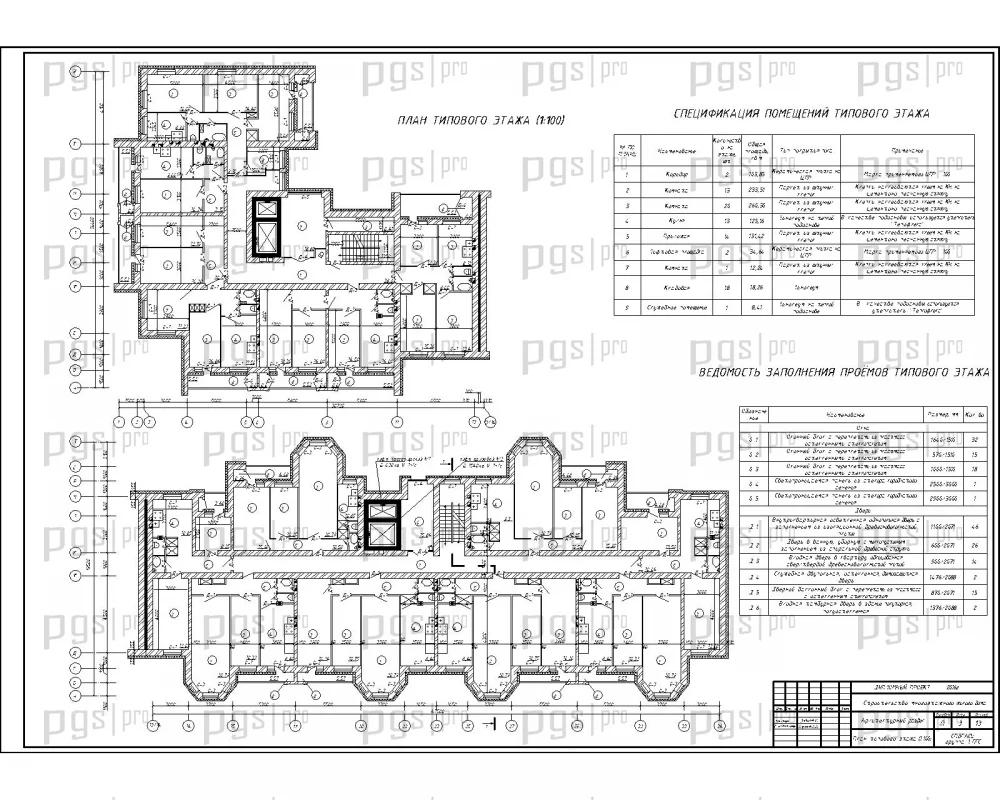

Объемно-планировочные решения приняты с учетом требований к расселению семей различной численности. В здании предусмотрены квартиры различной планировки. Наружные стены оштукатурены защитным слоем из штукатурки маркой CeresitCT137 с армированной стеклосеткой и минераловатных плит марки FacadeBATT5 (ТС-07-0720-03). Внутренние стены заштукатурены штукатурным раствором. Внутренние поверхности вытяжных каналов в стенах прошвабриваются жидким глиняно-песчаным раствором.

В деформационных швах по всей высоте здания прокладываются два слоя толя и производится тщательная конопатка просмоленной паклей или минеральной ватой. Снаружи швы заделываются цементным раствором. Для сохранения монолитности несущих стен вентиляционные каналы выполняют в кладке без включения вентиляционных блоков. Горизонтальные швы кладки армированы по всей высоте непрерывными поясами в уровне перекрытий, место на участке ослабленных швами и кладками и подвергающихся воздействию сосредоточенных нагрузок (под и над балками-перемычками), а также дополнительными угловыми связями в нижних этажах.

Санитарные узлы ограждаются керамзитобетонными панелями перегородок толщиной 60 мм, сдваиваемыми в примыкании к жилым комнатам. Перегородки монтируются по окончании кладки стен этажа. Их панели устанавливаются на звукоизоляционные прокладки, обернутые полоской рубероида, и раскрепляются проперленными закрепами. Перегородки межквартирные и межкомнатные соответственно из сдвоенных и одинарных пустотелых панелей толщиной 80 мм. Окна и балконные двери из нескольких частей, разделенных импостами и поперечниками, двухстворчатые окна без жесткого импоста, фигурные и арочные окна, наклонно-раздвижные двери. Приняты пластиковые стеклопакеты ПВХ 4-камерные 2-секционные фирмы REHAUS730 ThermoDesign.

Надежность и устойчивость здания в целом и его частей обеспечивается конструктивными решениями и принятыми пространственными связями. Пространственная жесткость обеспечивается несущими поперечными и продольными стенами, в том числе стенами лестничных клеток и лифтовых шахт, связанными с межэтажными перекрытиями, связывающими стены и разделяющими их по высоте здания на отдельные ярусы. Фундамент под здание сплошной из тяжелого бетона класса В-30, выполнен в виде плоской плиты и свайного поля, а также перекрестных лент под всем зданием.

Стены подвала здания из монолитного железобетона с битумной гидроизоляцией выполненной в два слоя, бетон класса В-25. Наружные ограждающие стены выкладываются из кирпича рядового, полнотелого, однородного размера 1НФ, марки по прочности М150, класса средней плотности 2,0, марки по морозостойкости F50 с обозначением по стандарту (Кирпич КОРП 1НФ/150/2,0/50 ГОСТ 530-2007). Толщина стен (пирога) составляет 640 мм. Наружные стены оштукатурены защитным слоем из штукатурки маркой CeresitCT137 с армированной стеклосеткой и минераловатных плит марки FacadeBATT5 (ТС-07-0720-03).

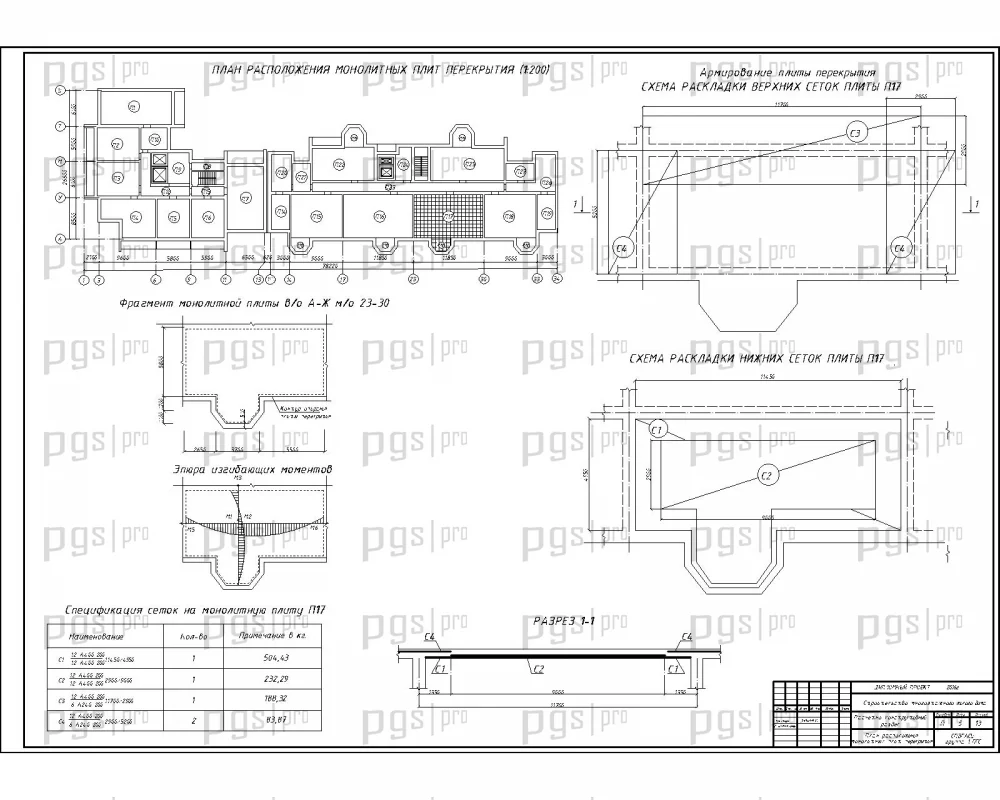

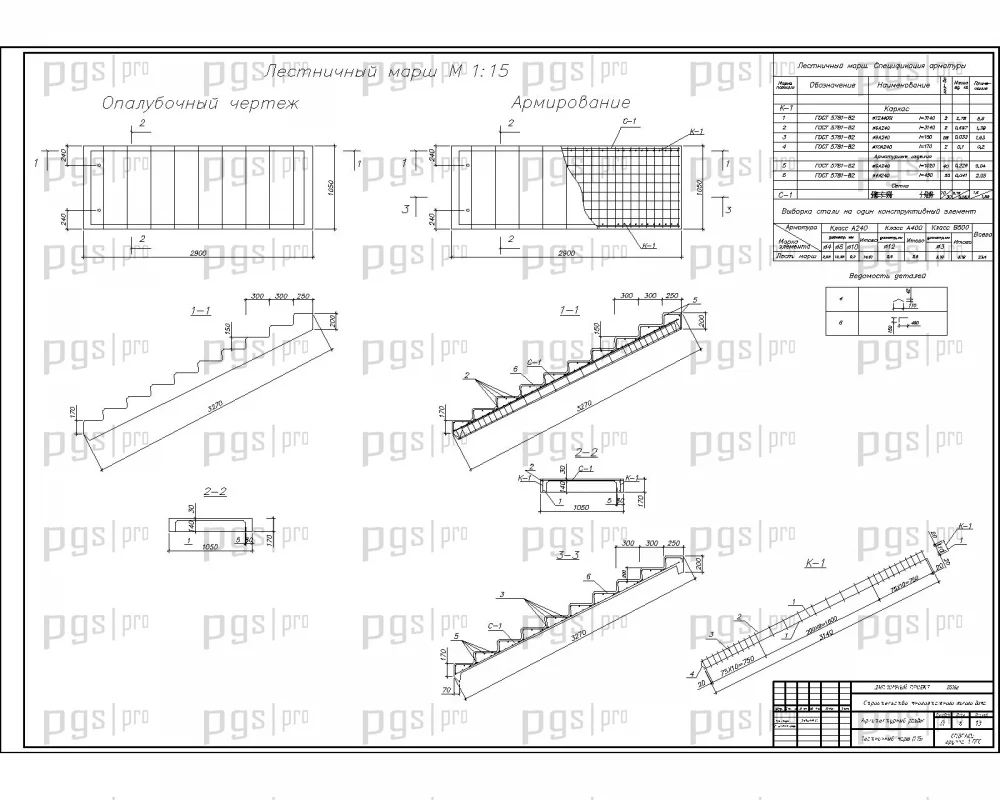

Перекрытия и покрытия выполняются из монолитного железобетона, так как возводимое здание имеет нетиповые пролеты и сложную форму, толщиной 160 мм. Безбалочные перекрытия и покрытия представляют собой плоскую плиту, опирающуюся на стены. Применение перекрытий и покрытий данного типа обусловлено необходимостью иметь гладкий потолок. Покрытия и перекрытия выполняют, используя фанерную металлическую опалубку фирмы «Алума системс». В здании применяются крупноэлементные лестницы, состоящие из маршей и площадок, опирающихся на поперечные стены здания. Лестничные марши подразделяются на основные, расположенные между этажами, цокольный между полом первого этажа и крыльцом и подвальный между крыльцом и полом подвала.

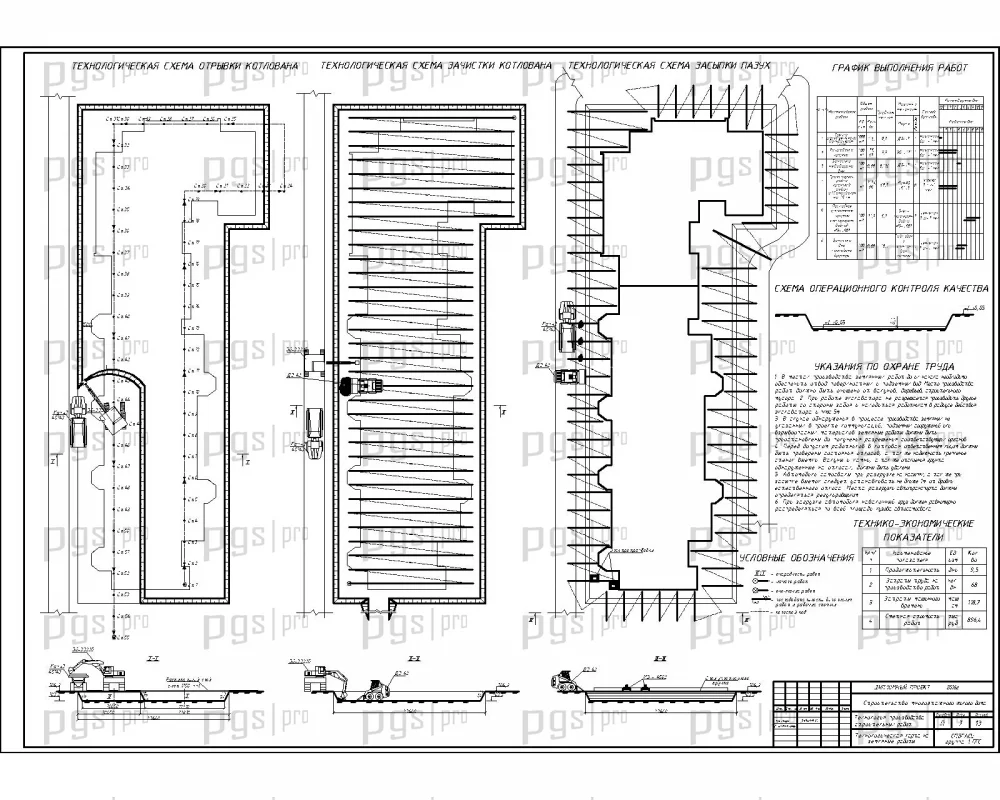

В технологическом разделе разработаны технологические карты на земляные работы, монтаж лестничных площадок и маршей, а также на устройство мягкой кровли из рулонного материала. Технологическая карта на земляные работы включает область применения, организацию и технологию выполнения работ, выбор машин и механизмов для земляных работ, организацию земляных работ, расчеты к технологическим схемам, технологию земляных работ, требования к качеству, потребность в материально-технических ресурсах, требования безопасности труда и охраны окружающей среды, калькуляцию затрат труда и машинного времени, технико-экономические показатели.

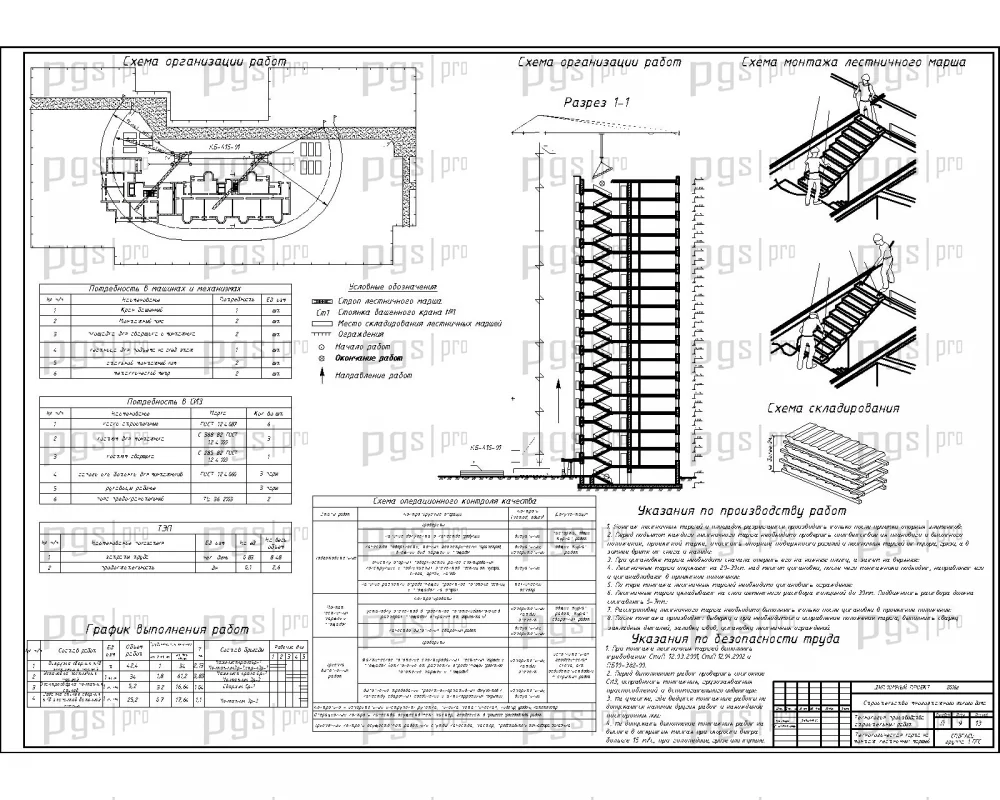

Технологическая карта на монтаж лестничных площадок и маршей включает область применения, организацию и технологию выполнения работ, общий порядок монтажа лестничных площадок, общий порядок установки лестничных маршей, основные указания, ведомость подсчета объемов работ, обоснование способа монтажа конструкций, выбор крана и монтажной оснастки, требования к качеству выполнения работ, материально-технические ресурсы, требования по охране труда, калькуляцию трудовых затрат, потребность в машинах, механизмах, средствах индивидуальной защиты.

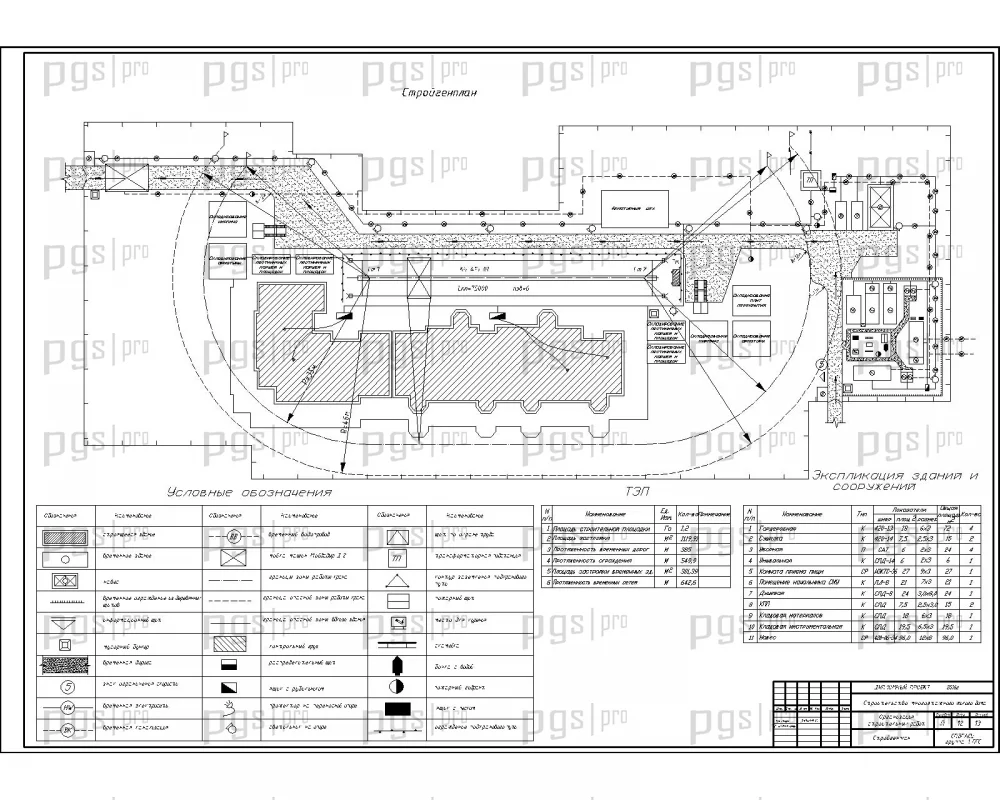

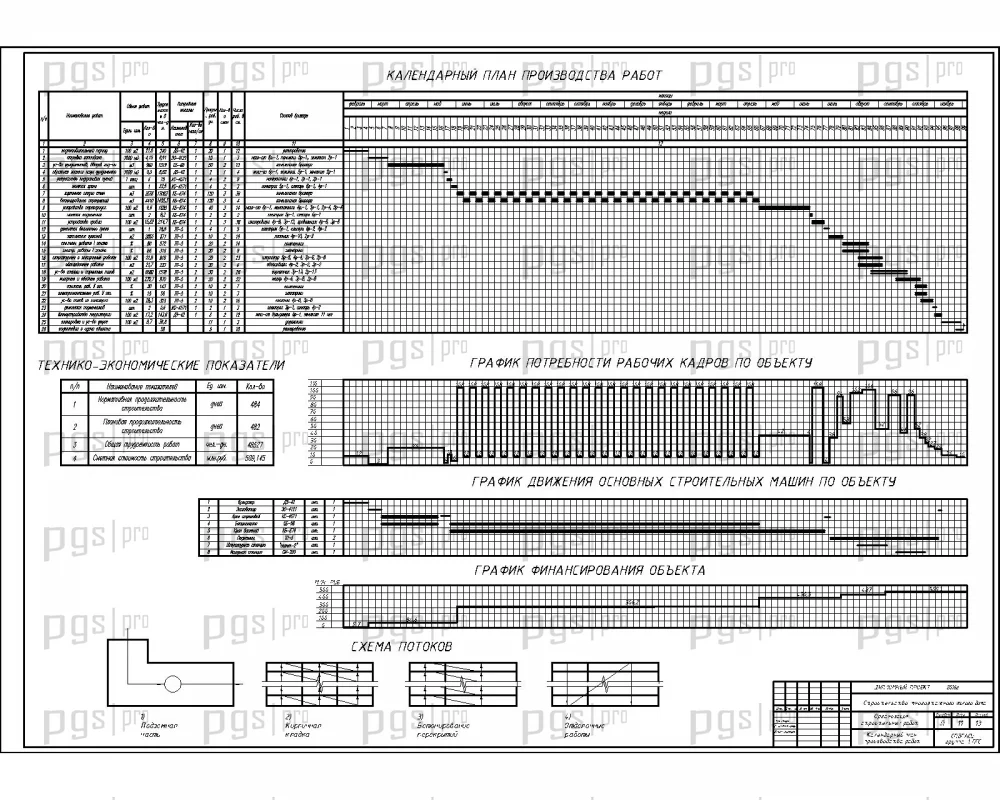

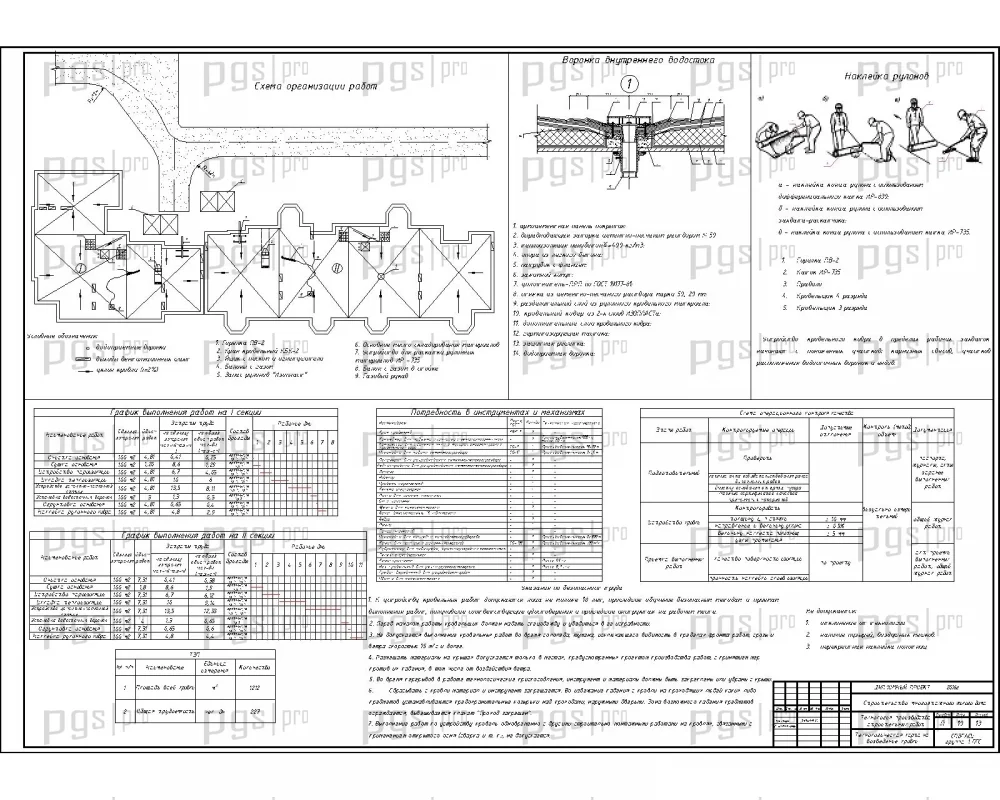

Технологическая карта на устройство мягкой кровли из рулонного материала включает область применения, организацию и технологию выполнения работ, ведомость подсчета объемов работ, требования к качеству и приемке работ, калькуляцию трудовых затрат, материально-технические ресурсы, требования безопасности труда. Организационно-технологические решения включают обоснование и расчеты календарного плана производства работ, обоснование и расчеты стройгенплана. Экономический раздел включает основные технико-экономические показатели проекта.

Диплом №2124 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Полная комплектация: 135 листов пояснительной записки и 13 листов графики AutoCAD — объем соответствует требованиям вузовской подготовки.
• Высотное здание: 16-этажный многоэтажный жилой дом — престижный объект для защиты диплома.
• Ручной расчет: соответствует требованиям вузовской подготовки по специальности ПГС.
• Сложные конструкции: сплошной фундамент из тяжелого бетона В-30, плоская плита, свайное поле, перекрестные ленты, монолитный железобетон перекрытий.
• Детальная отделка: полная проработка наружных и внутренних стен, штукатурка CeresitCT137, минераловатные плиты FacadeBATT5, пластиковые стеклопакеты REHAUS730 ThermoDesign.
• Практическая направленность: три технологические карты, календарный план, строительный генплан.
• Разнообразие конструкций: крупноэлементные лестницы, монолитные перекрытия, кирпичные стены, мягкая рулонная кровля.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда и окружающей среды.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №2124 по доступной цене — 4 500 рублей.
