Дипломный проект №2126 «16-ти этажный жилой дом в городе Клин Московской области» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории высотных жилых зданий и предназначен для постоянного проживания семей различного состава. Проект выполнен с учетом климатических условий Московской области и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела. Данный шаблон проекта подходит студентам строительных специальностей, преподавателям и специалистам по проектированию многоэтажных жилых домов.

Проектируемый объект — 16-этажный жилой дом в городе Клин Московской области, представляющий собой высотное здание с несущими наружными и внутренними стенами. Данный ПГС дипломный проект относится к категории многоэтажных многоквартирных жилых зданий и предназначен для постоянного проживания семей различного состава. Здание односекционное с подвальным помещением и техническим этажом высотой 2 м, расположенным над 16-м этажом и предназначенным для размещения верхней разводки отопления. Проектируемый подвальный этаж имеет высоту 3,3 м.

Габаритные размеры здания составляют 32,0 × 20,26 м при высоте 58,0 м. В доме запроектировано 75 квартир: 1-но, 2-х, 3-х и 4-х комнатные. Высота типового этажа составляет 3,0 м. Данный шаблон проекта подходит студентам строительных специальностей, преподавателям и специалистам по проектированию многоэтажных жилых домов. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №2126 предлагает оптимальное соотношение цены и качества.

На первом этаже предусмотрены парикмахерская и магазин «Цветы». В здании предусмотрены лифты двух типов: грузовой (г/п 650 кг) и пассажирский (г/п 300 кг). На первом этаже предусмотрена колясочная. В здании предусмотрен мусоропровод. Среднее расстояние от квартир до загрузочного клапана — 10 м. Ствол мусоропровода звукоизолирован, воздухонепроницаем и не примыкает к жилым помещениям. Мусоросборная камера имеет специальный выход, изолированный от входа в здание глухими стенками. Здание относится к первой степени огнестойкости. Здание обеспечено продольным проездом с обеих сторон, обеспечивающим свободный проезд пожарных машин.

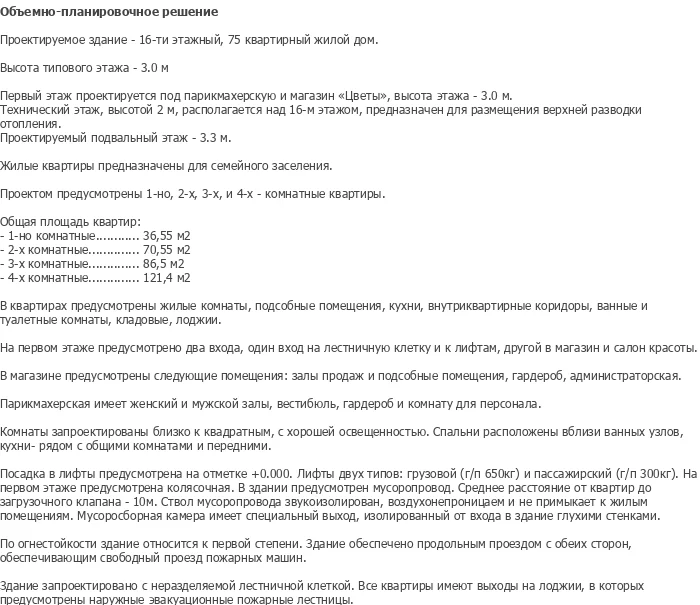

Объемно-планировочные решения приняты с учетом требований к расселению семей различной численности. Жилые квартиры предназначены для семейного заселения. Проектом предусмотрены 1-но, 2-х, 3-х и 4-х комнатные квартиры. Общая площадь квартир: 1-но комнатные — 36,55 м², 2-х комнатные — 70,55 м², 3-х комнатные — 86,5 м², 4-х комнатные — 121,4 м².

В каждой квартире предусмотрены жилые комнаты, подсобные помещения, кухни, внутриквартирные коридоры, ванные и туалетные комнаты, кладовые, лоджии. На первом этаже предусмотрено два входа: один вход на лестничную клетку и к лифтам, другой в магазин и салон красоты. В магазине предусмотрены залы продаж и подсобные помещения, гардероб, администраторская. Парикмахерская имеет женский и мужской залы, вестибюль, гардероб и комнату для персонала.

Комнаты запроектированы близко к квадратным, с хорошей освещенностью. Спальни расположены вблизи ванных узлов, кухни — рядом с общими комнатами и перегородками. Подсадка в лифты предусмотрена на отметке +0,000. Здание запроектировано с неразделяемой лестничной клеткой. Все квартиры имеют выходы на лоджии, в которых предусмотрены наружные эвакуационные пожарные лестницы.

Конструктивные решения разработаны с учетом геологических условий строительной площадки. Фундаменты — железобетонные мелкого заложения. Наружные стены — трехслойные: тяжелый бетон, утеплитель STYROFOAM IB, кирпич керамический пустотный. Перекрытия — железобетонные плиты. Кровля — совмещенная плоская с внутренним организованным водоотводом.

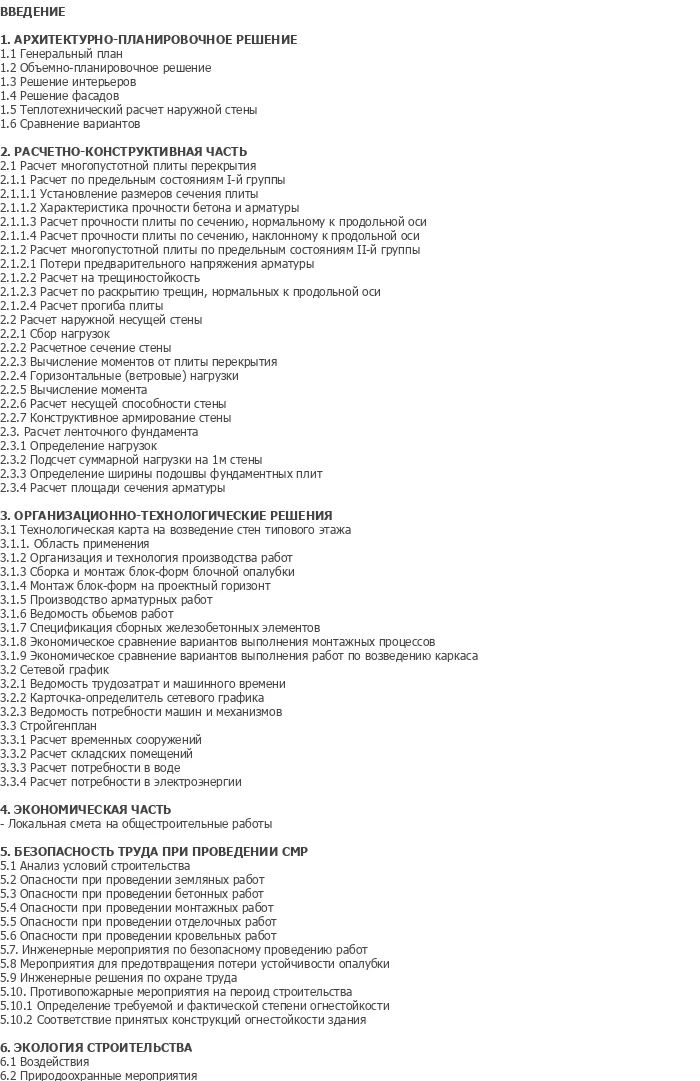

Расчет конструкций выполнен ручным способом, что соответствует требованиям вузовской подготовки по специальности ПГС. Расчетно-конструктивная часть включает расчет многопустотной плиты перекрытия по предельным состояниям I-й и II-й групп, расчет наружной несущей стены, расчет ленточного фундамента. Каждый расчет включает сбор нагрузок, определение расчетных сечений, проверку прочности, трещиностойкости и прогиба конструкций.

Расчет многопустотной плиты перекрытия включает установление размеров сечения плиты, характеристику прочности бетона и арматуры, расчет прочности плиты по сечению нормальному и наклонному к продольной оси. Расчет по предельным состояниям II-й группы включает потери предварительного напряжения арматуры, расчет на трещиностойкость, расчет по раскрытию трещин нормальных к продольной оси, расчет прогиба плиты. Расчет наружной несущей стены включает сбор нагрузок, расчетное сечение стены, вычисление моментов от плиты перекрытия, горизонтальные ветровые нагрузки, вычисление момента, расчет несущей способности стены, конструктивное армирование стены. Расчет ленточного фундамента включает определение нагрузок, подсчет суммарной нагрузки на 1 м стены, определение ширины подошвы фундаментных плит, расчет площади сечения арматуры.

В технологическом разделе разработаны технологические карты на возведение стен типового этажа и на монтаж плит перекрытия. Технологическая карта на возведение стен включает область применения, организацию и технологию производства, сборку и монтаж блок-форм блочной опалубки, монтаж блок-форм на проектный горизонт, производство арматурных работ, ведомость объемов работ, спецификацию сборных железобетонных элементов, экономическое сравнение вариантов выполнения монтажных процессов, экономическое сравнение вариантов выполнения работ по возведению каркаса.

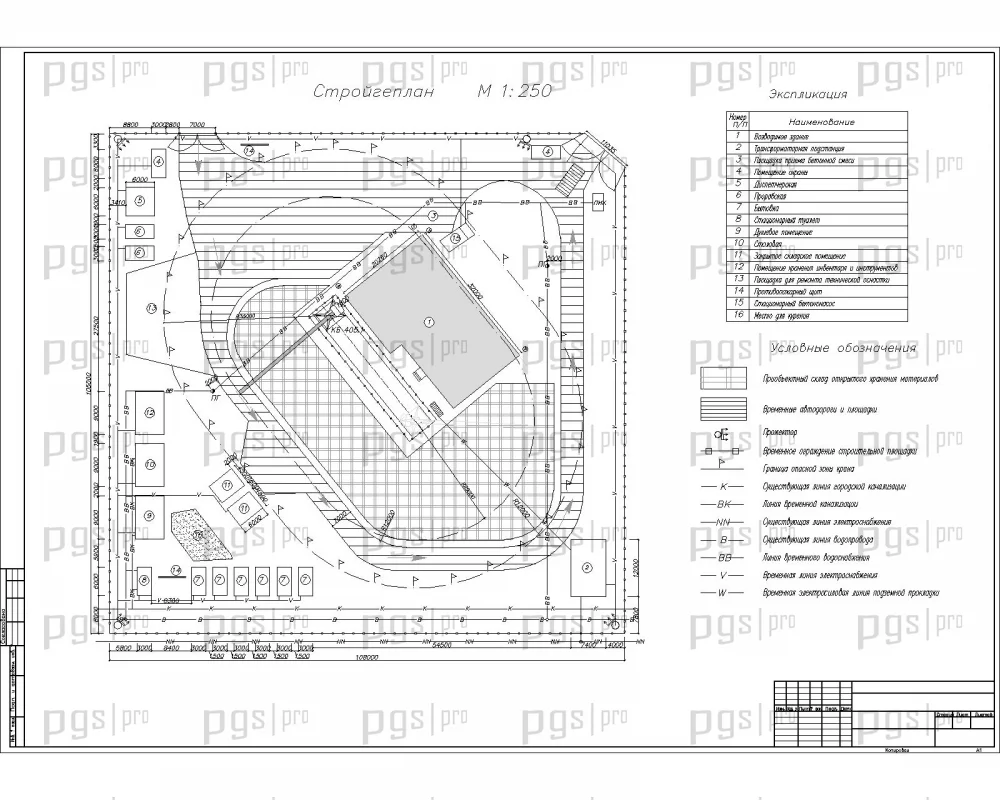

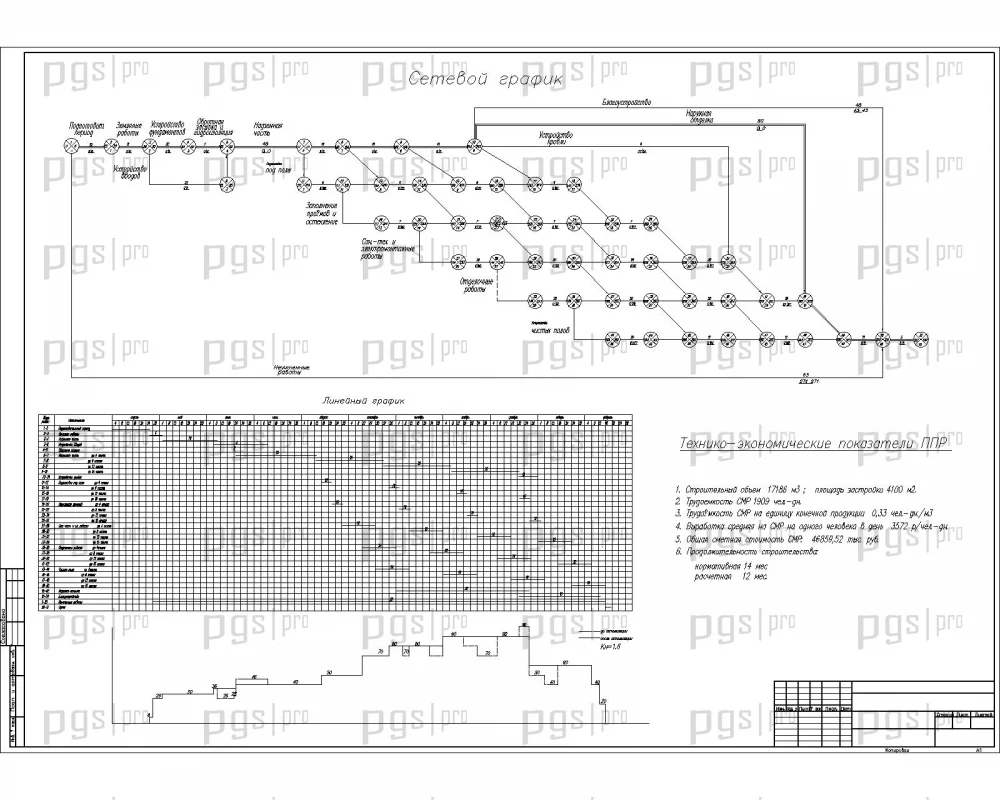

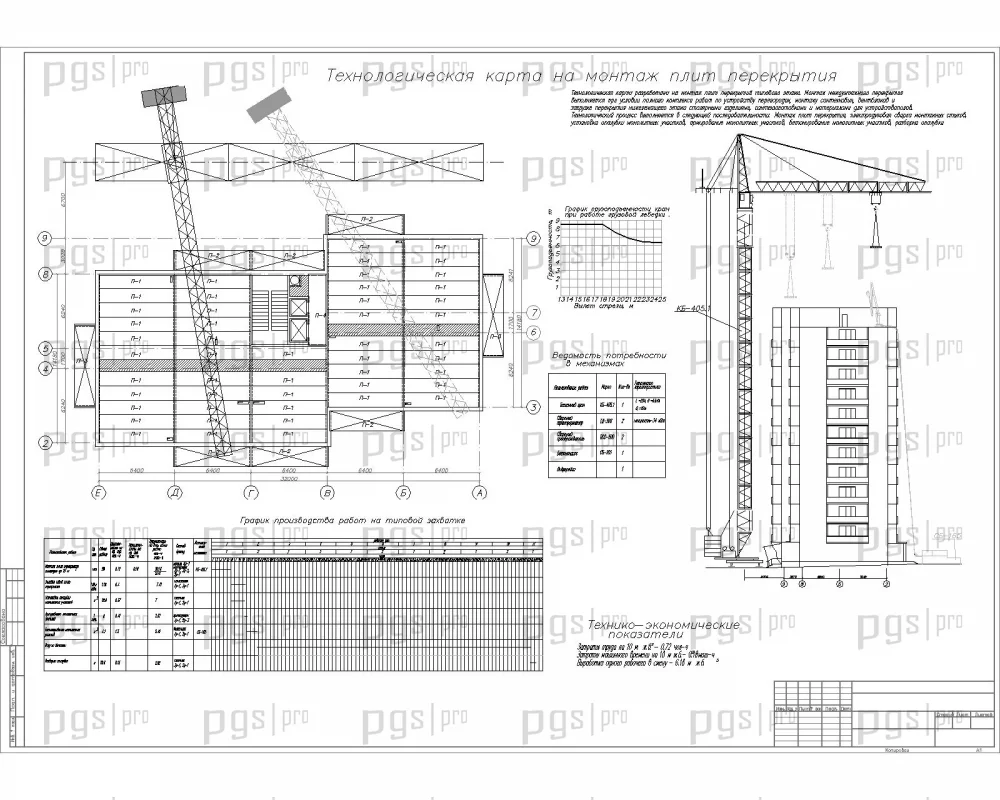

Технологическая карта на монтаж плит перекрытия включает область применения, организацию и технологию производства, выбор крана и монтажных приспособлений, ведомость трудозатрат и машинного времени, карточку-определитель сетевого графика, ведомость потребности машин и механизмов. Организационно-технологические решения включают сетевой график, строительный генплан, расчет временных сооружений, расчет складских помещений, расчет потребности в воде, расчет потребности в электроэнергии.

Экономическая часть включает локальную смету на общестроительные работы. Раздел безопасности труда при проведении СМР включает анализ условий строительства, опасности при проведении земляных, бетонных, монтажных, отделочных и кровельных работ, инженерные мероприятия по безопасному проведению работ, мероприятия для предотвращения потери устойчивости опалубки, инженерные решения по охране труда, противопожарные мероприятия на период строительства, определение требуемой и фактической степени огнестойкости, соответствие принятых конструкций огнестойкости здания. Раздел экологии строительства включает воздействия и природоохранные мероприятия.

Диплом №2126 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Полная комплектация: 76 листов пояснительной записки и 12 листов графики AutoCAD — объем соответствует требованиям вузовской подготовки.
• Высотное здание: 16-этажный жилой дом — престижный объект для защиты диплома.
• Ручной расчет: соответствует требованиям вузовской подготовки по специальности ПГС.
• Разнообразие конструкций: многопустотные плиты перекрытия, наружные несущие стены, ленточный фундамент — расчет и конструирование всех основных элементов.
• Практическая направленность: две технологические карты, сетевой график, строительный генплан.
• Коммерческие помещения: наличие парикмахерской и магазина на первом этаже — расширение функционала здания.
• Разнообразие квартир: 75 квартир от однокомнатных до четырехкомнатных — полный жилой фонд.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда и окружающей среды.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №2126 по доступной цене — 4 000 рублей.
