Дипломный проект №2127 представляет собой полный комплект проектной документации по строительству 20-этажного жилого дома с подземной автостоянкой в городе Омске. Проект включает 12 листов чертежей в формате AutoCAD (DWG) и 116 листов пояснительной записки, оформленной в MS Word. Расчет конструкций выполнен с использованием программных комплексов ПК «МОНОМАХ», «КОМПОНОВКА» и «ПАСТЕРНАК», что соответствует современным требованиям к дипломным работам по специальности ПГС (Промышленное и гражданское строительство). Готовый диплом ПГС содержит все необходимые разделы: архитектурно-строительный, расчетно-конструктивный, основания и фундаменты, организационно-технологический, экономическую часть и безопасность проекта.

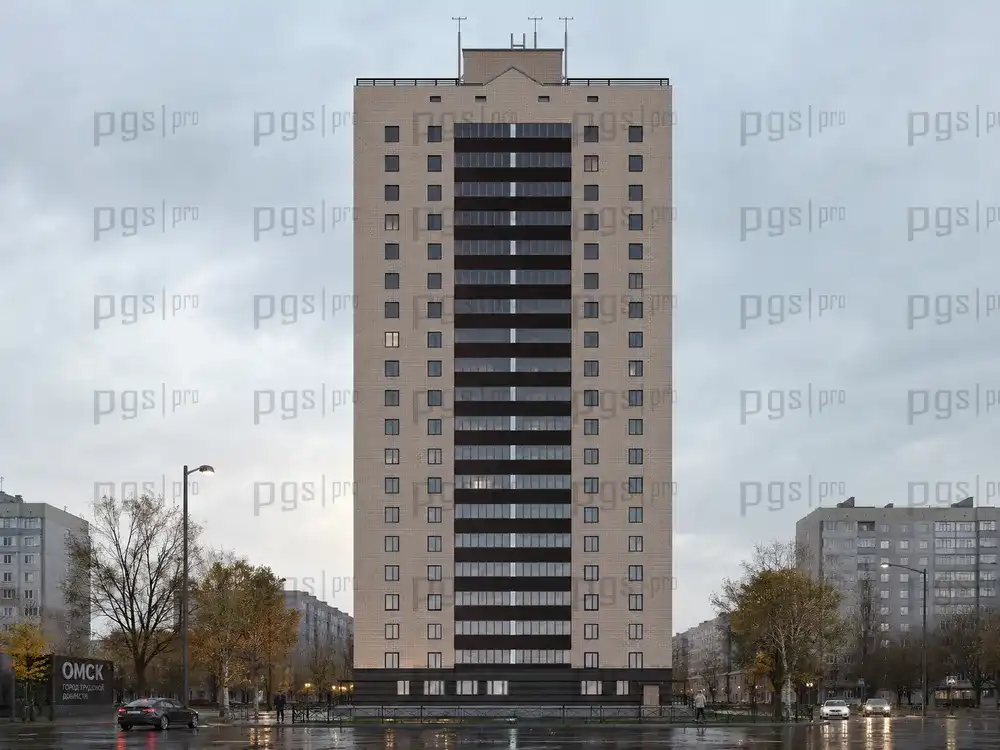

Объектом проектирования является 20-этажный односекционный жилой дом с подземной автостоянкой, расположенный в городе Омске. Здание относится к категории многоквартирных жилых домов повышенной этажности и предназначено для постоянного проживания. Подземный гараж рассчитан на размещение 62 автомобиля, имеет размеры 54 × 48 м, высоту 2,5–3 м и общую площадь 2592 м2. На первом этаже здания предусмотрены коммерческие помещения: бильярдная, офис, салон красоты. Дипломная работа ПГС данного объекта подходит для студентов строительных специальностей, изучающих проектирование высотных монолитных зданий.

Здание имеет габаритные размеры в осях 30,0 × 24,0 м и общую высоту 67,7 м. Конструктивная схема — каркасная из монолитного железобетона, что обеспечивает необходимую пространственную жесткость и устойчивость высотного здания. Наружные стены выполнены из кирпича и фибробетона, перекрытия — монолитные железобетонные. Кровля плоская с внутренним водостоком. Проект разработан с учетом современных требований к жилой недвижимости и включает в себя комплекс инженерно-технических решений.

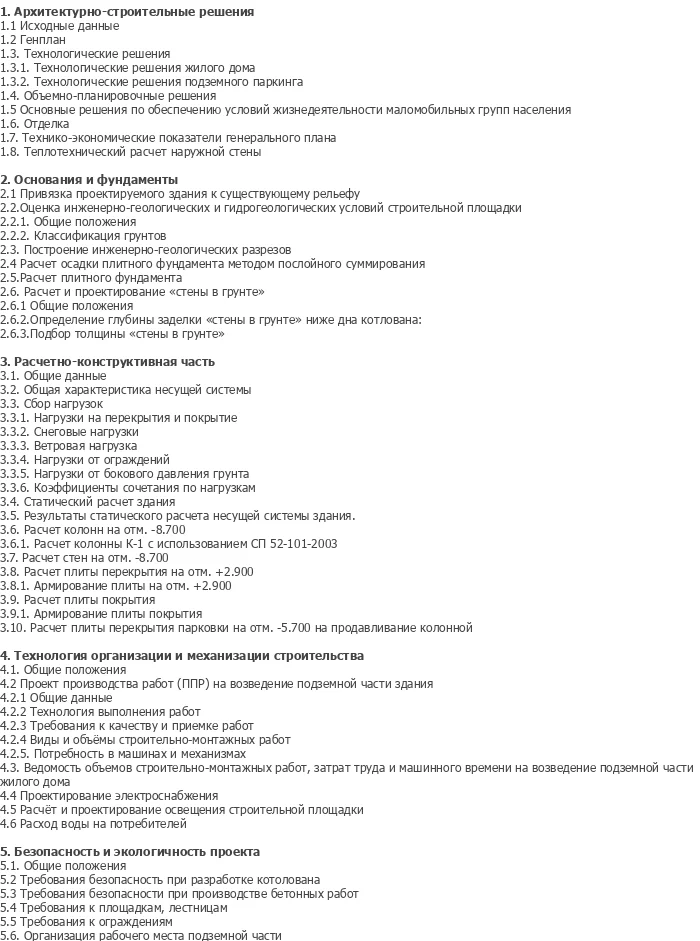

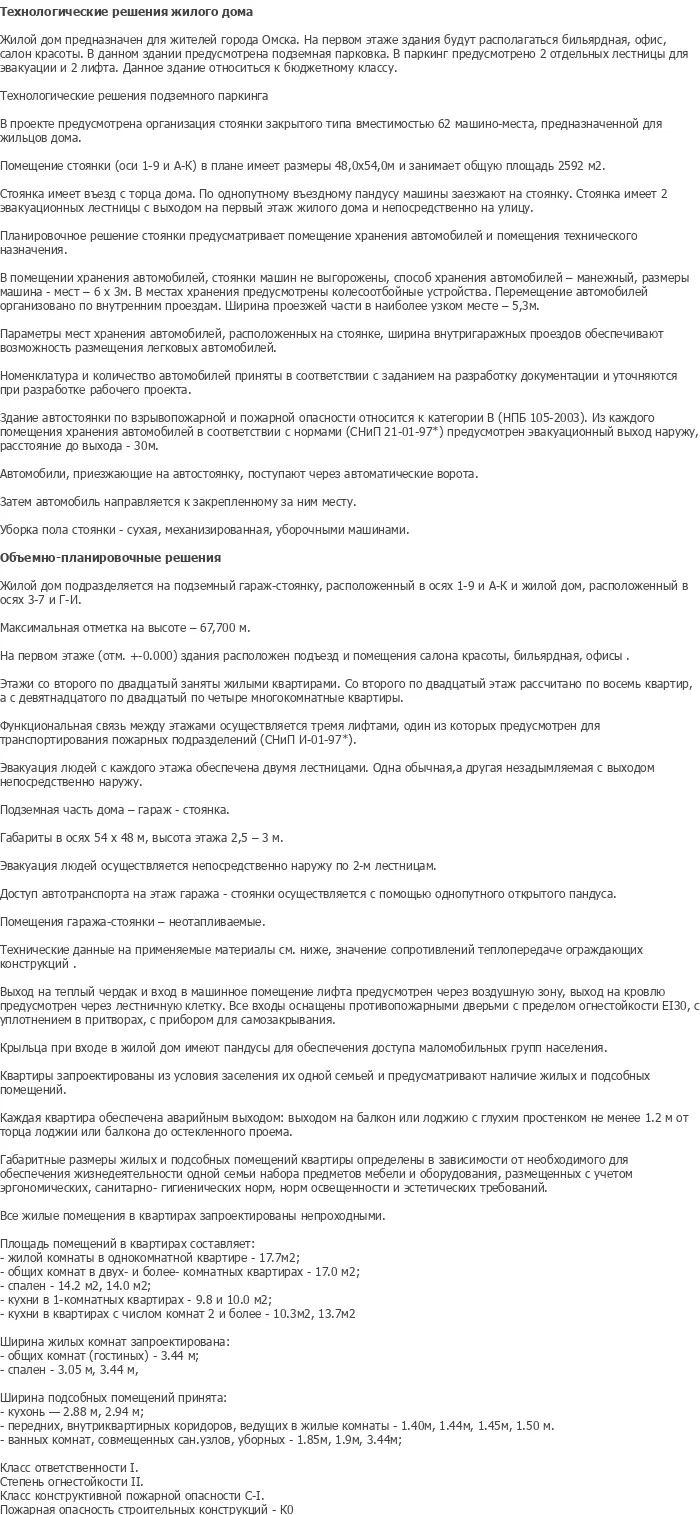

Пояснительная записка дипломного проекта содержит шесть основных разделов: архитектурно-строительный, расчетно-конструктивный, основания и фундаменты, организационно-технологический, экономическую часть и безопасность проекта. Расчетно-конструктивный раздел включает расчет пустотной плиты перекрытия, расчет ригеля и расчет колонны с полным набором проверок по предельным состояниям. Раздел оснований и фундаментов содержит анализ инженерно-геологических условий, расчет свайного и ленточного фундаментов, подбор оборудования для погружения свай.

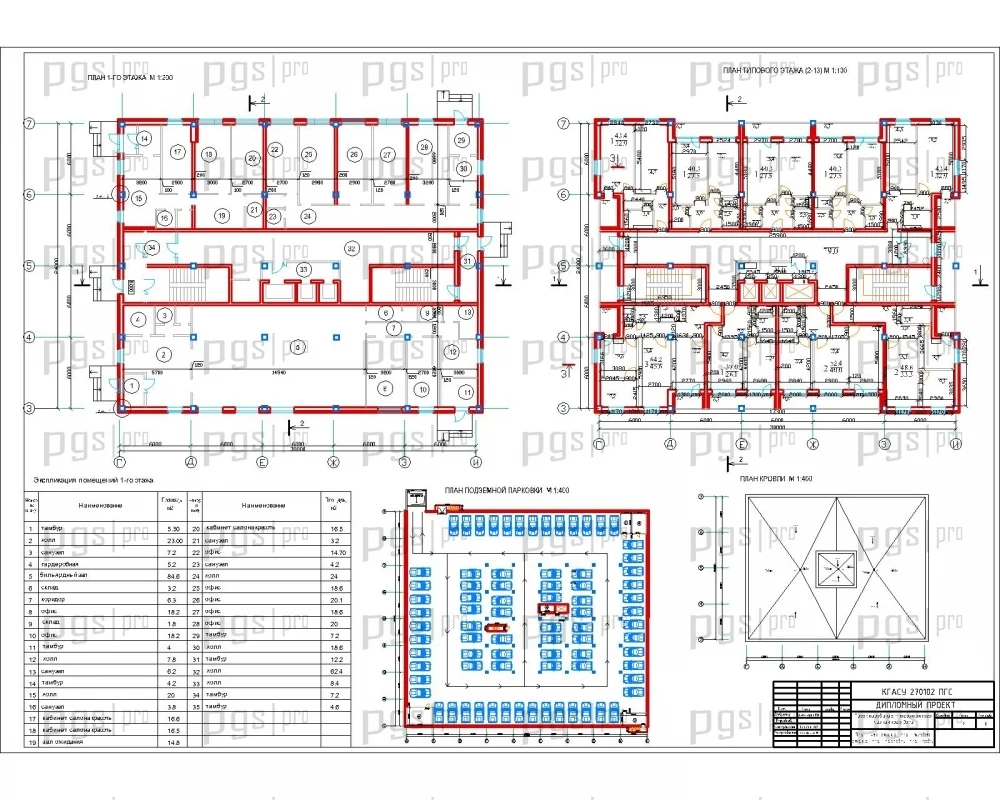

Объемно-планировочное решение здания разработано с учетом функционального зонирования и современных требований к жилым комплексам. На плане первого этажа размещены коммерческие помещения: бильярдная, офис, салон красоты, а также входные группы и технические помещения. План типового этажа содержит жилые квартиры с необходимым набором вспомогательных помещений. План подземной автостоянки рассчитан на 62 машино-места с удобной организацией подъезда и выезда.

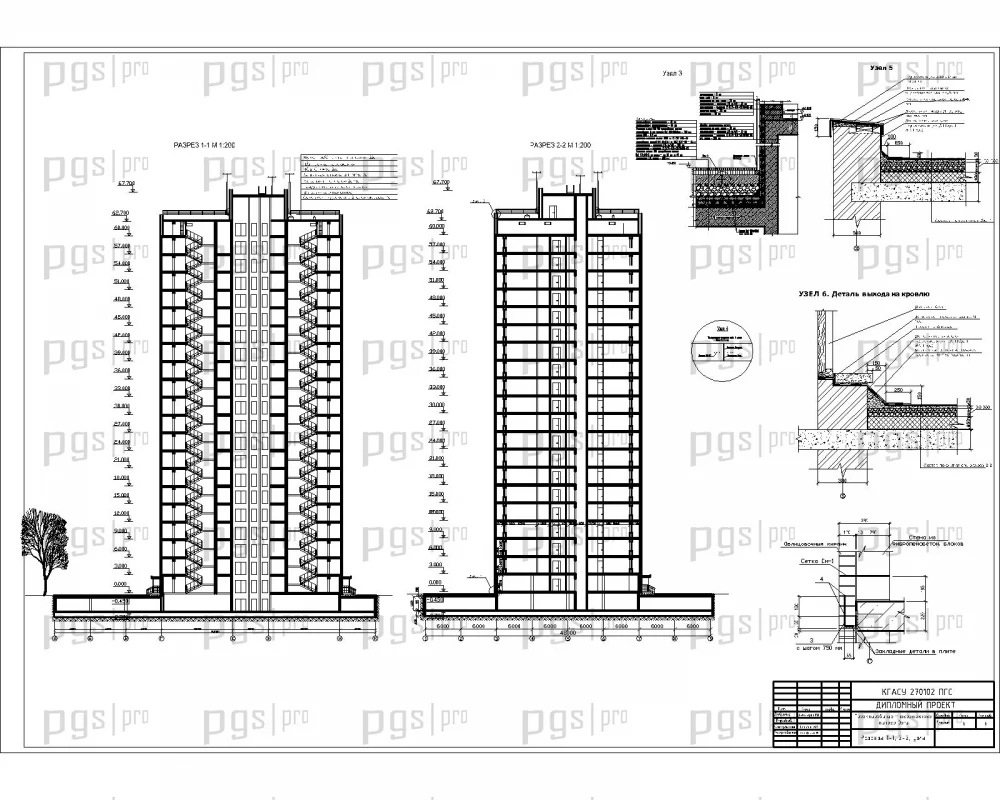

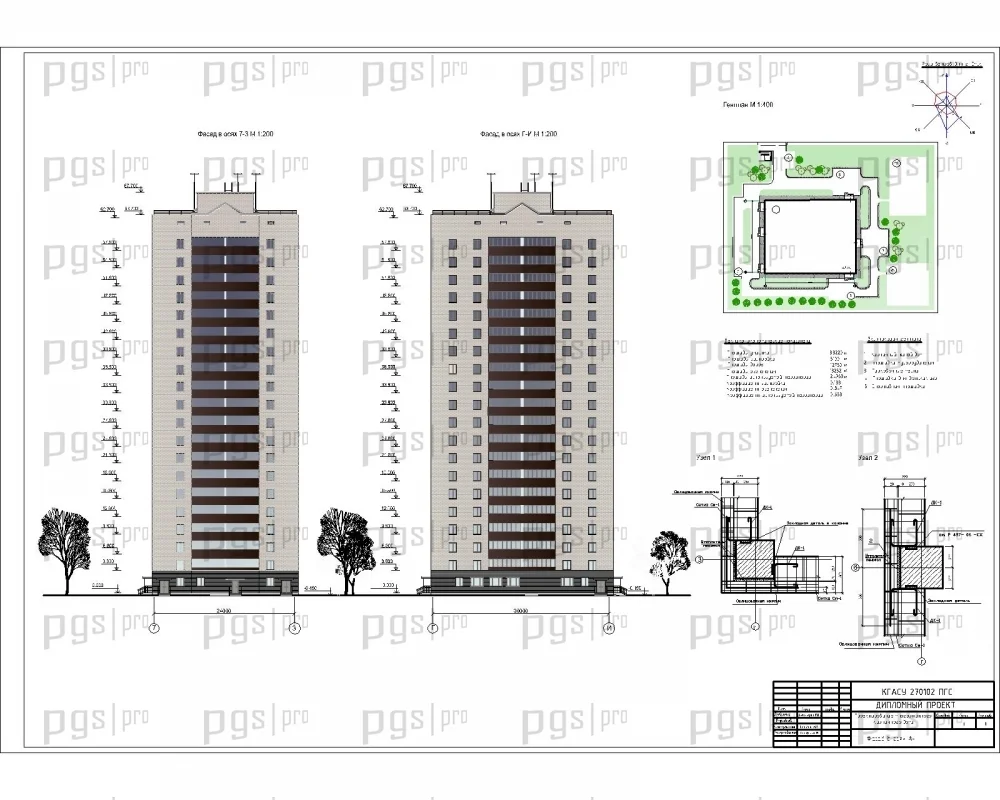

План кровли включает решения по размещению вентиляционных шахт, лифтовых надстроек и технологического оборудования. Фасады здания выполнены в строгом стиле с регулярным ритмом оконных проемов, что характерно для современной высотной застройки. Разрезы здания демонстрируют вертикальную планировку с подземной автостоянкой, первым этажом с коммерческими помещениями и 20 жилыми этажами. Узлы фасада и кровли детализированы с указанием всех слоев ограждающих конструкций.

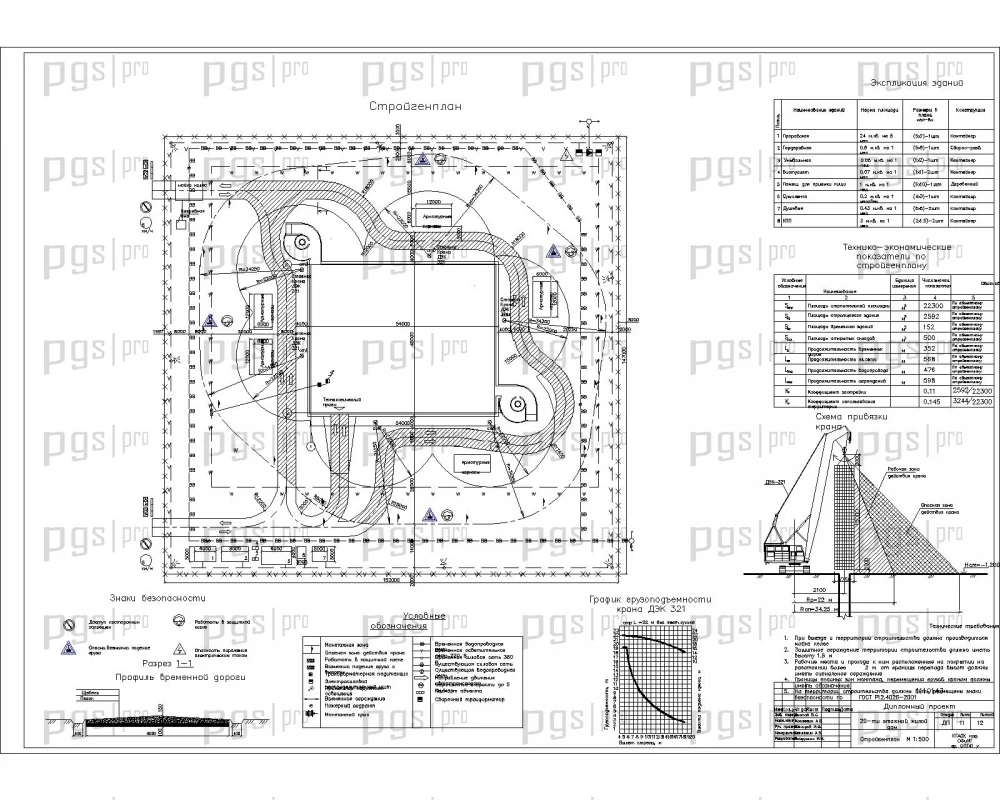

Разбивочный план с элементами благоустройства включает озеленение территории, пешеходные дорожки, парковочные места для посетителей и организацию подъездных путей. Строительный генеральный план объекта отражает размещение строительной площадки, подъездных путей, складов материалов и бытового городка на период строительства.

Здание имеет каркасную конструктивную схему из монолитного железобетона, что является оптимальным решением для 20-этажного здания. Пространственная жесткость и устойчивость обеспечиваются совместной работой железобетонных колонн, ригелей, плит перекрытий и диафрагм жесткости. Фундамент — монолитная железобетонная плита, равномерно распределяющая нагрузки от здания на основание. Наружные стены выполнены из кирпича и фибробетона, что обеспечивает необходимые теплотехнические и звукоизоляционные характеристики.

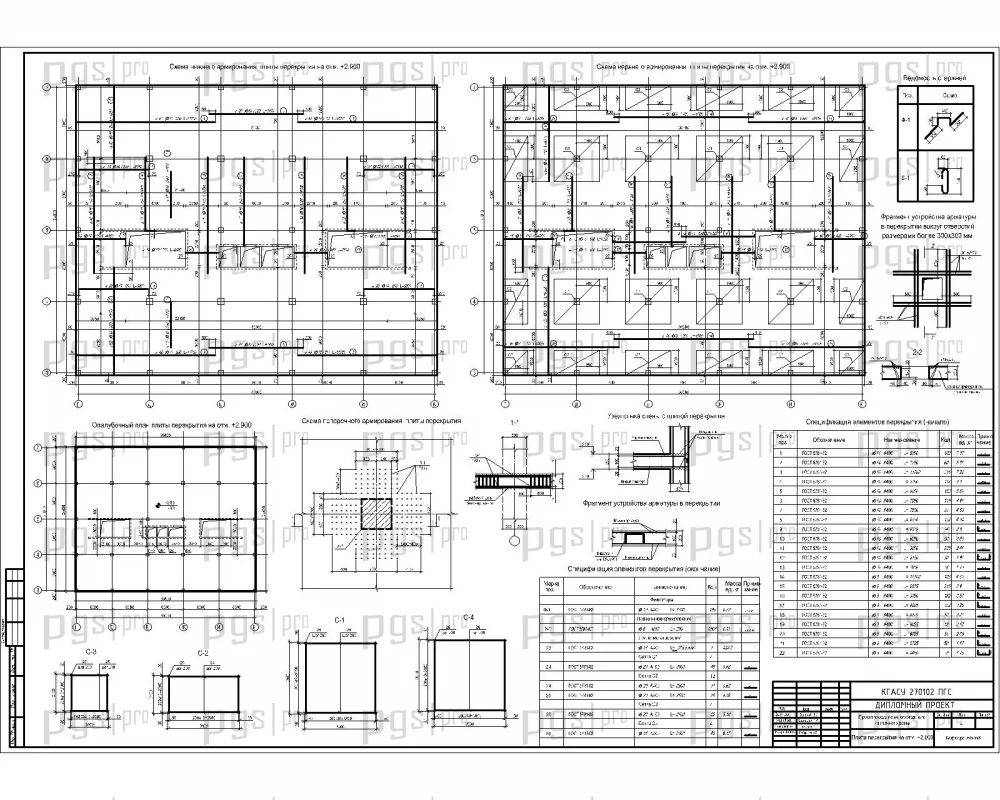

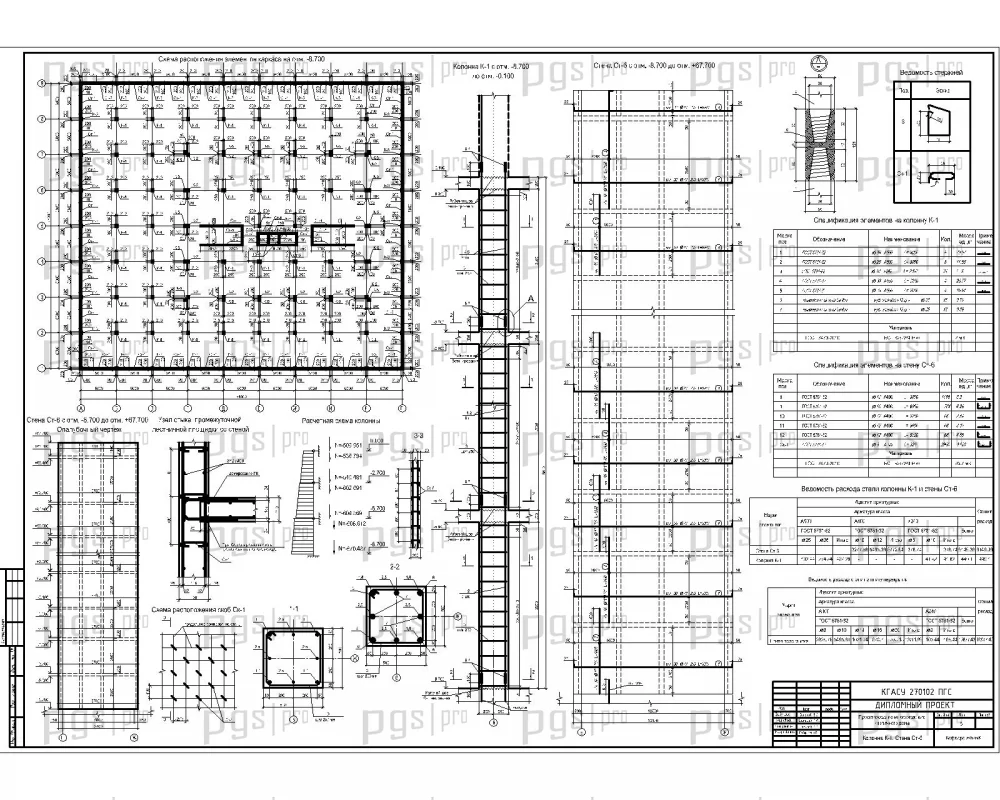

Расчетно-конструктивный раздел включает детальные расчеты основных несущих элементов. Расчет пустотной плиты перекрытия выполнен с проверкой по предельным состояниям первой и второй групп. Расчет ригеля включает статический расчет, проверку по предельным состояниям, расчет подрезки ригеля и проверку в стадии изготовления, транспортировки и монтажа. Расчет колонны содержит статический и конструктивный расчеты, расчет консоли, оголовка, стыка на стадии эксплуатации, а также проверку в стадии транспортировки и монтажа.

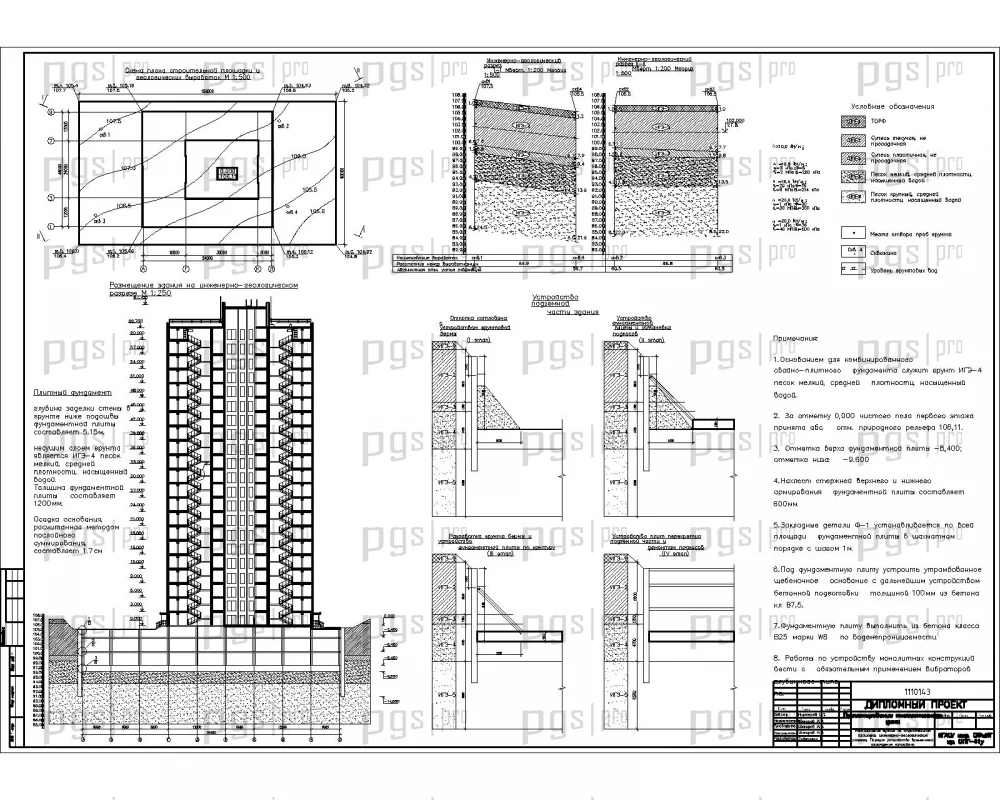

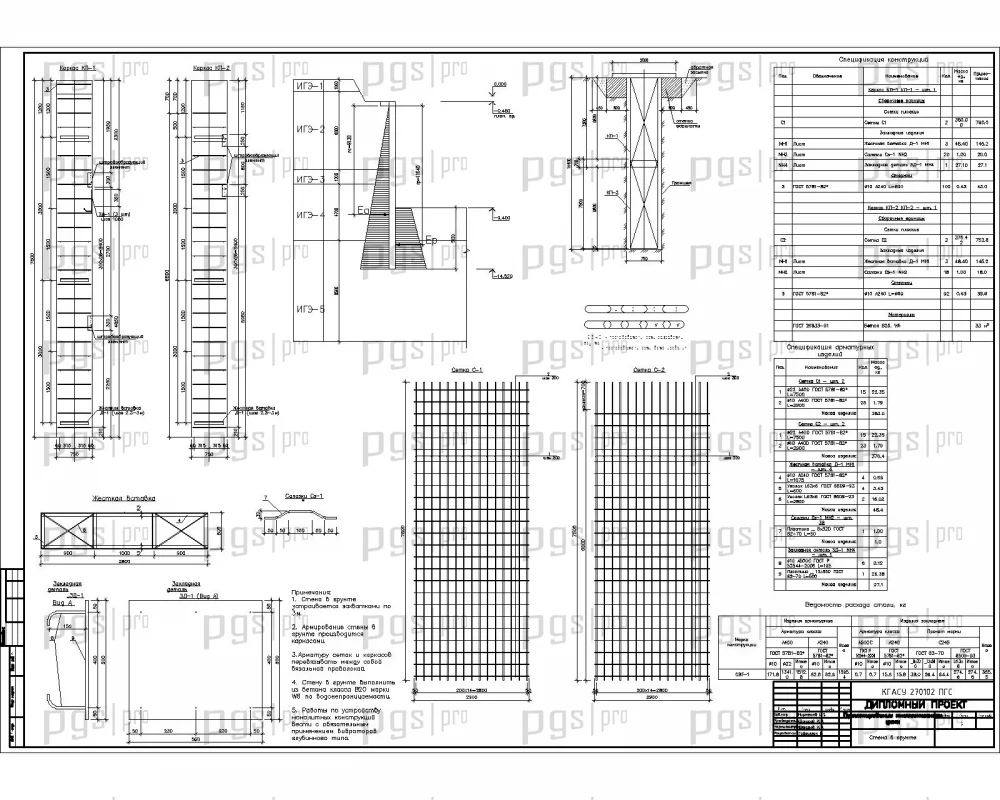

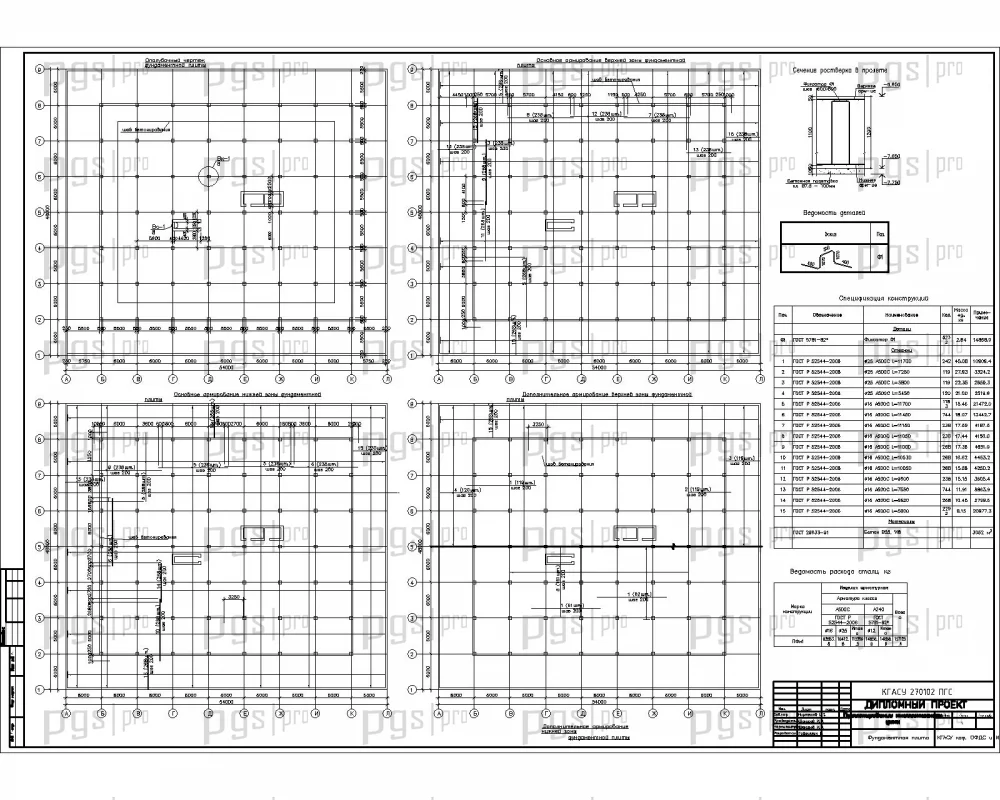

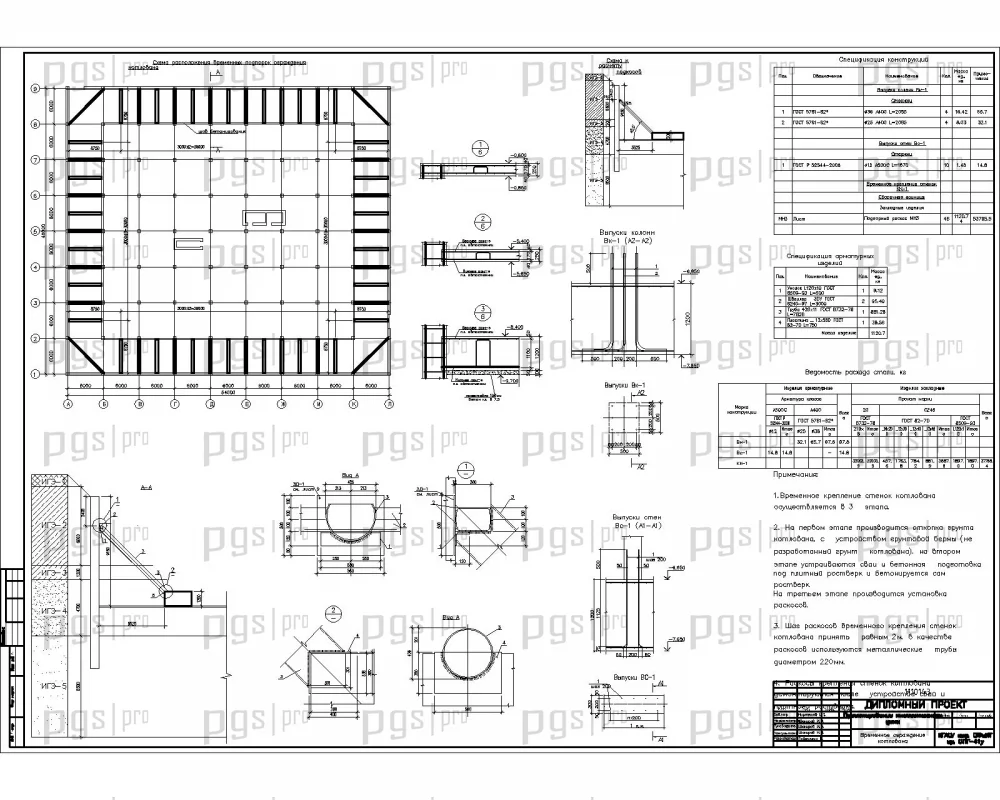

Раздел оснований и фундаментов содержит анализ инженерно-геологических условий площадки строительства, расчет и проектирование свайного фундамента по оси Д/1-11 с определением глубины заложения, длины сваи, сбором нагрузок, проверкой несущей способности и расчетом осадки. Также выполнен расчет ленточного фундамента под ось 1 с аналогичным набором проверок. Подбор оборудования для погружения свай включает определение необходимой энергии удара, проверку требуемой энергии удара и определение отказа сваи.

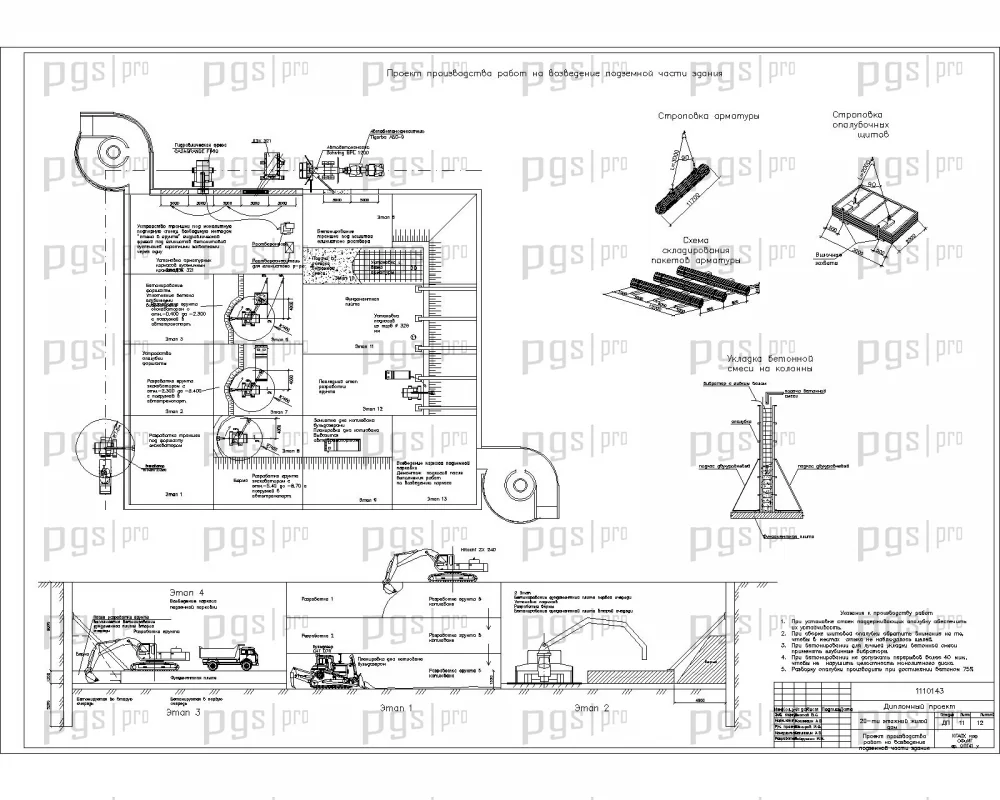

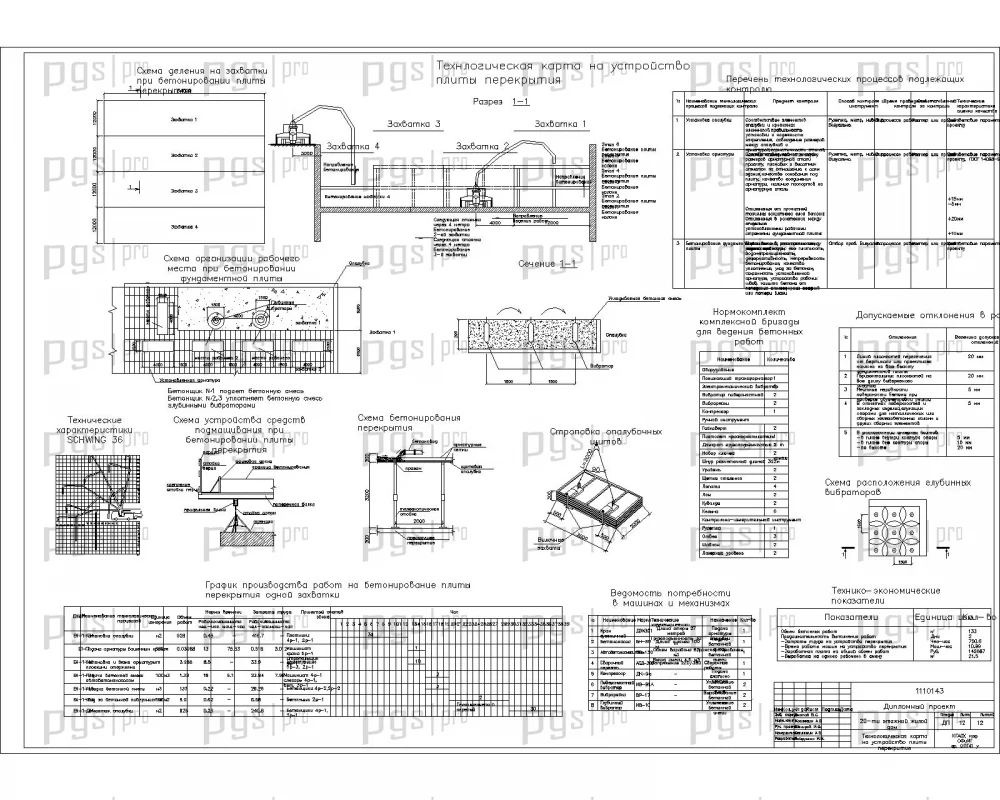

В технологическом разделе дипломного проекта разработаны две технологические карты: на устройство монолитного железобетонного перекрытия и на возведение подземной автостоянки. Технологическая карта на устройство перекрытия включает подготовку опалубки, укладку и вязку арматурных каркасов, бетонирование, уход за бетоном и распалубку. Технологическая карта на возведение подземной автостоянки содержит последовательность работ по устройству котлована, гидроизоляции, монтажу несущих конструкций и обратной засыпке.

Организационно-технологический раздел включает ведомость объемов работ, выбор основных средств механизации строительно-монтажных работ (землеройного механизма и монтажных кранов), калькуляцию трудовых затрат и заработной платы, сводную ведомость трудоемкости работ, карточку-определитель. Также разработаны проекты административных и санитарно-бытовых помещений, складских помещений, расчет потребности во временном электроснабжении и водоснабжении строительной площадки.

Экономическая часть содержит объектную смету, сводный сметный расчет и технико-экономические показатели проекта организации строительства. Раздел безопасности проекта включает анализ условий труда при выполнении свайных работ, мероприятия по безопасному выполнению работ (организационные, организационно-технические, санитарно-гигиенические, противопожарные), определение минимального расстояния от бровки котлована до установки машин.

Данный шаблон проекта ПГС обладает рядом существенных преимуществ, делающих его оптимальным выбором для студентов строительных специальностей:

• Полный комплект документации: 12 листов чертежей AutoCAD и 116 листов пояснительной записки MS Word
• Современный объект проектирования — 20-этажный монолитный жилой дом, актуальный для российских городов
• Комбинированное функциональное назначение: жилые этажи + коммерческие помещения на первом этаже + подземная автостоянка
• Профессиональный расчет конструкций в программных комплексах ПК «МОНОМАХ», «КОМПОНОВКА» и «ПАСТЕРНАК»
• Развитая технологическая часть с двумя технологическими картами и строительным генпланом
• Полный экономический раздел с объектной сметой и сметным расчетом
• Раздел безопасности проекта с анализом условий труда и мероприятиями по охране труда
• Возможность привязки проекта к любому городу — достаточно пересчитать теплотехнический расчет
• Демо-версия доступна для ознакомления перед покупкой
• Возможна проверка на антиплагиат по запросу

Купить проект №2127 можно на сайте pgsdiplom.pro. Это готовый диплом ПГС, который подойдет студентам, изучающим проектирование высотных монолитных зданий, организацию строительства и технологию возведения многоэтажных домов. Скачать проект можно сразу после оплаты.
