Дипломный проект №2128 «Монолитный жилой дом в городе Хабаровске» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории высотных жилых зданий и предназначен для постоянного проживания семей различного состава. Проект выполнен с учетом климатических условий Хабаровска и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела. Данный шаблон проекта подходит студентам строительных специальностей, преподавателям и специалистам по проектированию монолитных высотных зданий.

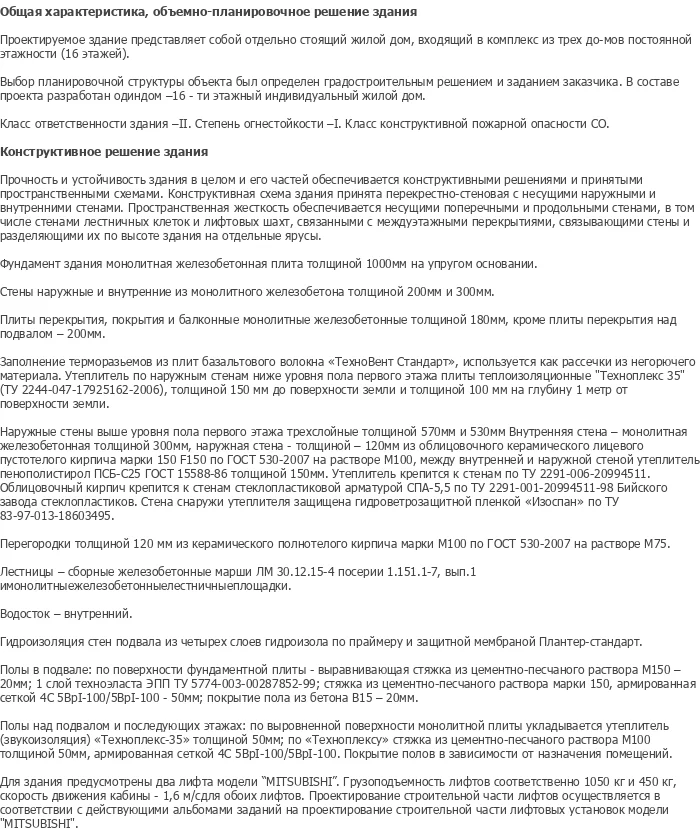

Проектируемый объект — 16-этажный монолитный жилой дом в городе Хабаровск, представляющий собой высотное здание перекрестно-стеновой конструктивной схемы с несущими наружными и внутренними стенами. Данный ПГС дипломный проект относится к категории высотных многоквартирных жилых зданий и предназначен для постоянного проживания семей различного состава. Проектируемый объект входит в комплекс из трех домов постоянной застройки и является односекционным 16-этажным индивидуальным жилым домом. Класс ответственности здания — II, степень огнестойкости — I, класс конструктивной пожарной опасности — С0.

Габаритные размеры здания составляют 25,14 × 23,38 м при высоте 56,65 м. В доме предусмотрено 96 квартир: из них 32 однокомнатных, 49 двухкомнатных и 15 трехкомнатных. Данный шаблон проекта подходит студентам строительных специальностей, преподавателям и специалистам по проектированию монолитных высотных зданий. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №2128 предлагает оптимальное соотношение цены и качества.

Для здания предусмотрены два лифта фирмы MITSUBISHI грузоподъемностью соответственно 1050 кг и 450 кг, скорость движения кабины — 1,6 м/с для обоих лифтов. Проектирование строительной части лифтовых установок осуществляется в соответствии с действующими альбомами заданий на проектирование строительной части лифтовых установок модели MITSUBISHI. Водосток — внутренний.

Объемно-планировочные решения приняты с учетом требований к расселению семей различной численности. Планировочная структура объекта была определена градостроительным решением и заданием заказчика. В составе проекта разработан один дом — 16-этажный индивидуальный жилой дом. Высота этажей жилой части принята согласно функциональному назначению помещений.

В доме предусмотрено 96 квартир различной планировки: 32 однокомнатных, 49 двухкомнатных и 15 трехкомнатных. Квартиры расположены вокруг центрального ядра с лифтовыми шахтами и лестничной клеткой. Планировка обеспечивает функциональную связность помещений, естественное освещение и вентилирование жилых комнат. Для эвакуации жильцов предусмотрены лестничные клетки с выходом на каждый этаж.

Наружные стены выше уровня пола первого этажа трехслойные толщиной 750 мм и 530 мм. Внутренняя стена — монолитная железобетонная толщиной 300 мм, наружная стена — трехслойная: 120 мм облицовочного керамического лицевого кирпича, утеплитель пенополистирол ПСБ-С25 по ГОСТ 530-2007 на растворе М100, между внутренней и наружной стеной утеплитель пенополистирол ПСБ-С25 ГОСТ 15588-86 толщиной 150 мм, утеплитель крепится к стенам по ТУ 2291-001-20994511-98 Бийского завода стеклопластиков. Стена снаружи утеплителя защищена гидроветрозащитной пленкой «Изоспан» по ТУ 83-97-013-18603495.

Перегородки толщиной 120 мм из керамического полнотелого кирпича марки М100 по ГОСТ 530-2007 на растворе М75. Лестницы — сборные железобетонные марши ЛМ 30.12.15-4 по серии 1.151.1-7, вып.1 и монолитные железобетонные площадки. Гидроизоляция стен подвала из четырех слоев гидроизоляции по мастичной и защитной цементно-песчаной штукатурке. Полы в подвале: по поверхности фундаментной плиты — выравнивающая стяжка из цементно-песчаного раствора М150 толщиной 20 мм, 1 слой техноэласта ЭПП ТУ 5774-003-00287852-99, стяжка из цементно-песчаного раствора марки 150, армированная сеткой 4С Вр1-100/5Вр1-100 толщиной 50 мм, покрытие пола из бетона В15 толщиной 20 мм.

Надежность и устойчивость здания в целом и его частей обеспечивается конструктивными решениями и принятыми пространственными связями. Пространственная жесткость обеспечивается несущими поперечными и продольными стенами, в том числе стенами лестничных клеток и лифтовых шахт, связанными с межэтажными перекрытиями, связывающими стены и разделяющими их по высоте здания на отдельные ярусы. Фундамент здания — монолитная железобетонная плита толщиной 1000 мм на упругом основании.

Стены наружные и внутренние из монолитного железобетона толщиной 200 мм и 300 мм. Плиты перекрытия, покрытия и балконные — монолитные железобетонные толщиной 180 мм, кроме плиты перекрытия над подвалом — 200 мм. Заполнение терморазъемов из плит базальтового волокна «ТехноВент Стандарт» используется как рассечки из негорючего материала. Утеплитель по наружным стенам ниже уровня пола первого этажа — плиты теплоизоляционные «Техноплекс 35» (ТУ 2244-047-17925162-2006), толщиной 150 мм до поверхности земли и толщиной 100 мм на глубину 1 метр от поверхности земли.

Наружные стены выше уровня пола первого этажа трехслойные толщиной 750 мм и 530 мм. Внутренняя стена — монолитная железобетонная толщиной 300 мм. Наружная стена — трехслойная: 120 мм облицовочного керамического лицевого кирпича, утеплитель пенополистирол ПСБ-С25 по ГОСТ 530-2007 на растворе М100, между внутренней и наружной стеной утеплитель пенополистирол ПСБ-С25 ГОСТ 15588-86 толщиной 150 мм, утеплитель крепится к стенам по ТУ 2291-001-20994511-98 Бийского завода стеклопластиков. Стена снаружи утеплителя защищена гидроветрозащитной пленкой «Изоспан» по ТУ 83-97-013-18603495.

Перегородки толщиной 120 мм из керамического полнотелого кирпича марки М100 по ГОСТ 530-2007 на растворе М75. Лестницы — сборные железобетонные марши ЛМ 30.12.15-4 по серии 1.151.1-7, вып.1 и монолитные железобетонные площадки. Водосток — внутренний. Гидроизоляция стен подвала из четырех слоев гидроизоляции по мастичной и защитной цементно-песчаной штукатурке. Полы в подвале: по поверхности фундаментной плиты — выравнивающая стяжка из цементно-песчаного раствора М150 толщиной 20 мм, 1 слой техноэласта ЭПП ТУ 5774-003-00287852-99, стяжка из цементно-песчаного раствора марки 150, армированная сеткой 4С Вр1-100/5Вр1-100 толщиной 50 мм, покрытие пола из бетона В15 толщиной 20 мм.

Полы в квартире: по поверхности фундаментной плиты — выравнивающая стяжка из цементно-песчаного раствора М150 толщиной 20 мм, 1 слой техноэласта ЭПП ТУ 5774-003-00287852-99, стяжка из цементно-песчаного раствора марки 150, армированная сеткой 4С Вр1-100/5Вр1-100 толщиной 50 мм, покрытие пола из бетона В15 толщиной 20 мм. По поверхности монолитной плиты перекрытия укладывается утеплитель (звукоизоляция) «Техноплекс-35» толщиной 50 мм, по «Техноплексу» стяжка из цементно-песчаного раствора М100 толщиной 50 мм, армированная сеткой 4С Вр1-100/5Вр1-100. Покрытие полов в зависимости от назначения помещений.

В технологическом разделе разработана технологическая карта на устройство кровли из направляемого рулонного материала «Унифлекс». Технологическая карта включает область применения, организацию и технологию строительного процесса устройства кровельного ковра, контроль качества и приемку работ, калькуляцию трудовых затрат. В организационном разделе разработаны календарные планы производства работ и строительный генеральный план объекта.

Календарный план производства работ составлен с учетом сезонности и технологических пауз. Применяется для оптимизации критического пути строительства. График поступления материалов и график движения механизмов обеспечивают рациональную организацию строительного процесса. Строительный генеральный план содержит размещение временных зданий, складов, дорог и коммуникаций. Выполнен расчет персонала, организация складского хозяйства, освещение, водоснабжение строительной площадки, мероприятия по охране окружающей среды.

Раздел экономики строительства включает определение сметной стоимости для строительства кирпичного здания двухэтажного торгового центра со встроенной котельной, технико-экономические показатели, оценку рентабельности строительства объекта, уровень рентабельности, расчет экономического эффекта, расчет себестоимости СМР, расчет эксплуатационных затрат, расчет капитальных вложений, расчет приведенных затрат. Раздел безопасности жизнедеятельности и экологии включает технику безопасности при выполнении строительных работ, охрану окружающей среды, природоохранные мероприятия и технику безопасности при производстве работ.

Диплом №2128 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Полная комплектация: 238 листов пояснительной записки и 12 листов графики AutoCAD — объем соответствует требованиям вузовской подготовки.
• Высотное здание: 16-этажный монолитный дом — престижный объект для защиты диплома.
• Современный расчет: выполнен в программных комплексах Лира и SCAD Office
• Сложные конструкции: монолитный железобетонный каркас, фундаментная плита толщиной 1000 мм, трехслойные стены — расчет и конструирование всех основных элементов.
• Детальная отделка: полная проработка полов, гидроизоляции, утепления, звукоизоляции с материалами и технологиями.
• Практическая направленность: технологическая карта на устройство кровли, календарный план, строительный генплан.
• Экономический анализ: раздел экономики строительства с расчетом рентабельности, себестоимости, капитальных вложений.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда и окружающей среды.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №2128 по доступной цене — 6 000 рублей.
