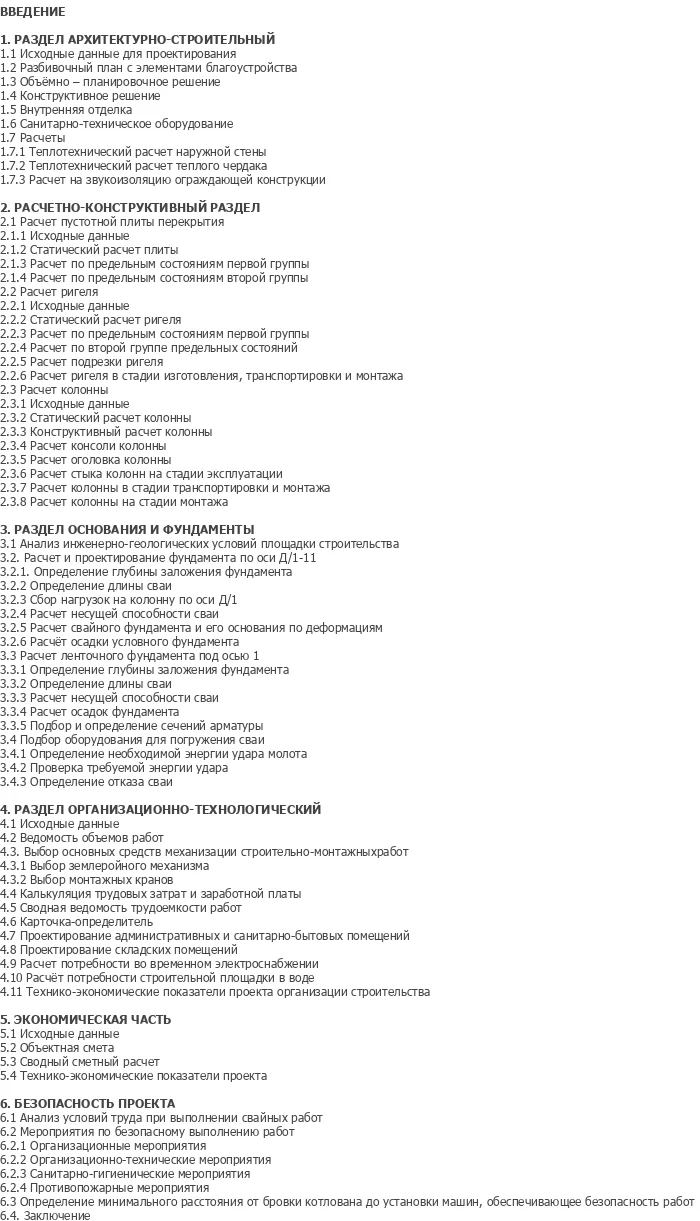

Дипломный проект №2129 представляет собой полный комплект проектной документации по строительству 19-этажного жилого дома с подземной автостоянкой и пристроенным 3-этажным выставочным залом в городе Перми. Проект включает 11 листов чертежей в формате AutoCAD (DWG) и 95 листов пояснительной записки, оформленной в MS Word. Расчет конструкций выполнен ручным способом, что соответствует требованиям к дипломным работам по специальности ПГС (Промышленное и гражданское строительство). Готовый диплом ПГС содержит все необходимые разделы: архитектурно-планировочные решения, конструктивные решения, технологию и организацию строительства, а также технико-экономические показатели.

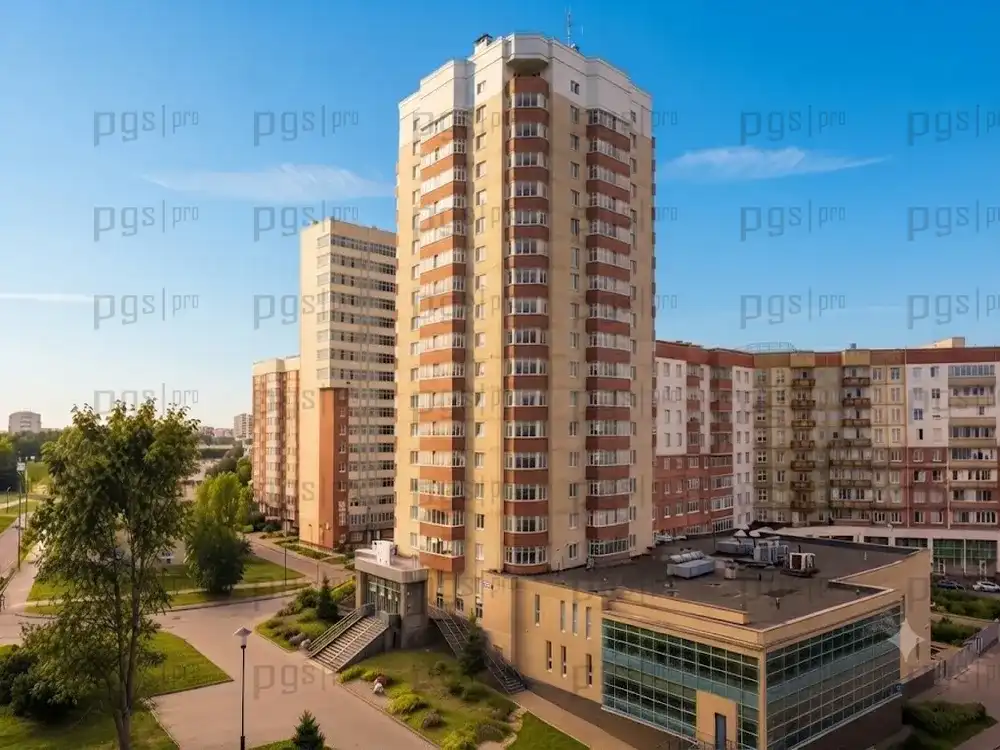

Объектом проектирования является 19-этажный жилой дом с подземной автостоянкой и пристроенным 3-этажным выставочным залом, расположенный в городе Перми. Здание относится к категории многоквартирных жилых домов повышенной этажности и предназначено для постоянного проживания. Подземная автостоянка рассчитана на размещение 32 автомобилей. Проект разработан с учетом современных требований к жилой недвижимости и включает в себя комплекс инженерно-технических решений. Дипломная работа ПГС данного объекта подходит для студентов строительных специальностей, изучающих проектирование высотных зданий.

Жилая часть здания имеет габаритные размеры в осях 25,75 × 25,74 м и общую высоту 67,25 м. Пристройка выставочного зала имеет размеры 30,00 × 36,00 м. Высота жилого этажа составляет 3 м, высота этажа выставочного зала — 3,6 м. На каждом этаже с 3 по 19 размещается по 6 квартир (4 однокомнатные и 2 двухкомнатные), общая площадь квартир на этаже — 472,84 кв.м. Проект включает развитую инфраструктуру: лифтовой узел с грузовым и пассажирским лифтами, машинное отделение лифтов, технические помещения.

В центре жилой части расположен лифтовой узел, включающий 2 лифта: грузовой и пассажирский. В подвале жилого дома и на цокольном этаже выставочного зала размещена автостоянка. Для каждой группы квартир предусмотрены просторные комнаты, кухни, прихожие, лоджии, балконы. В однокомнатных квартирах предусмотрен совмещенный санузел, в двухкомнатных — раздельные. Выход на кровлю жилого дома осуществляется через противопожарную дверь.

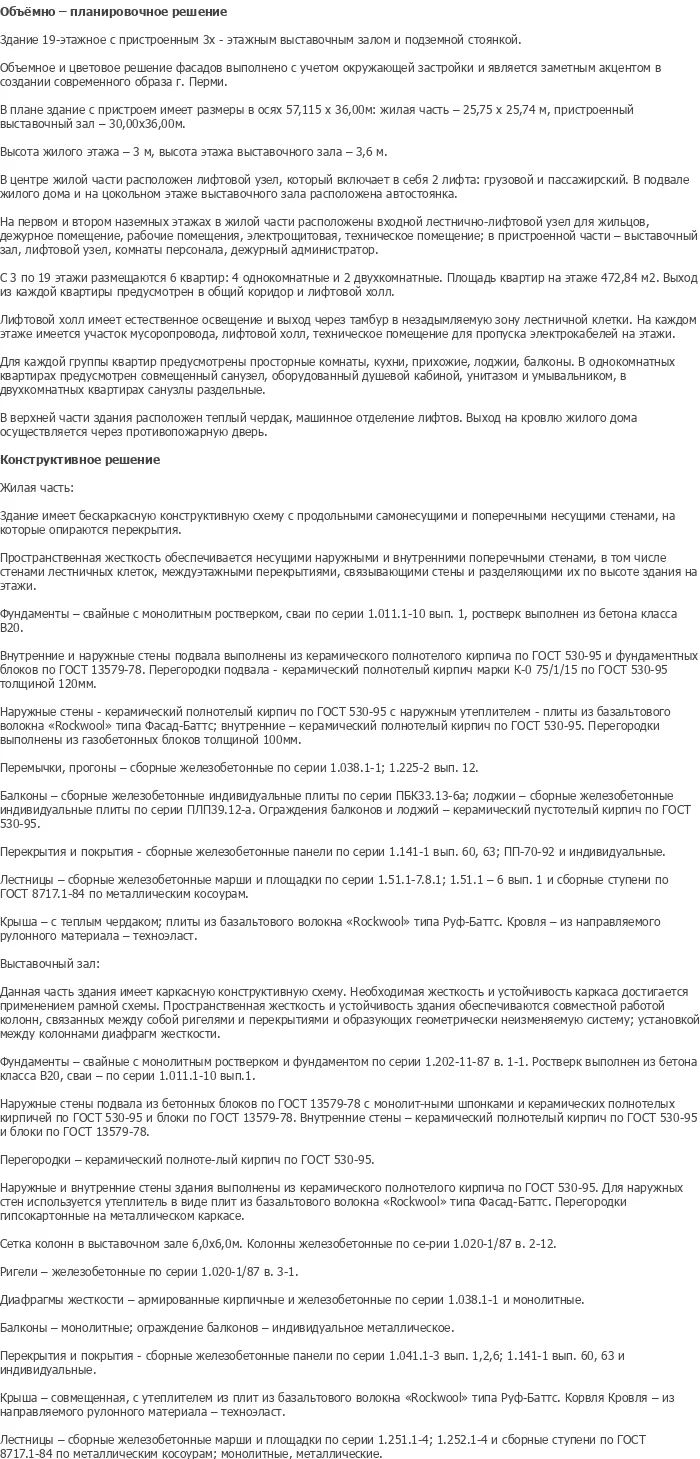

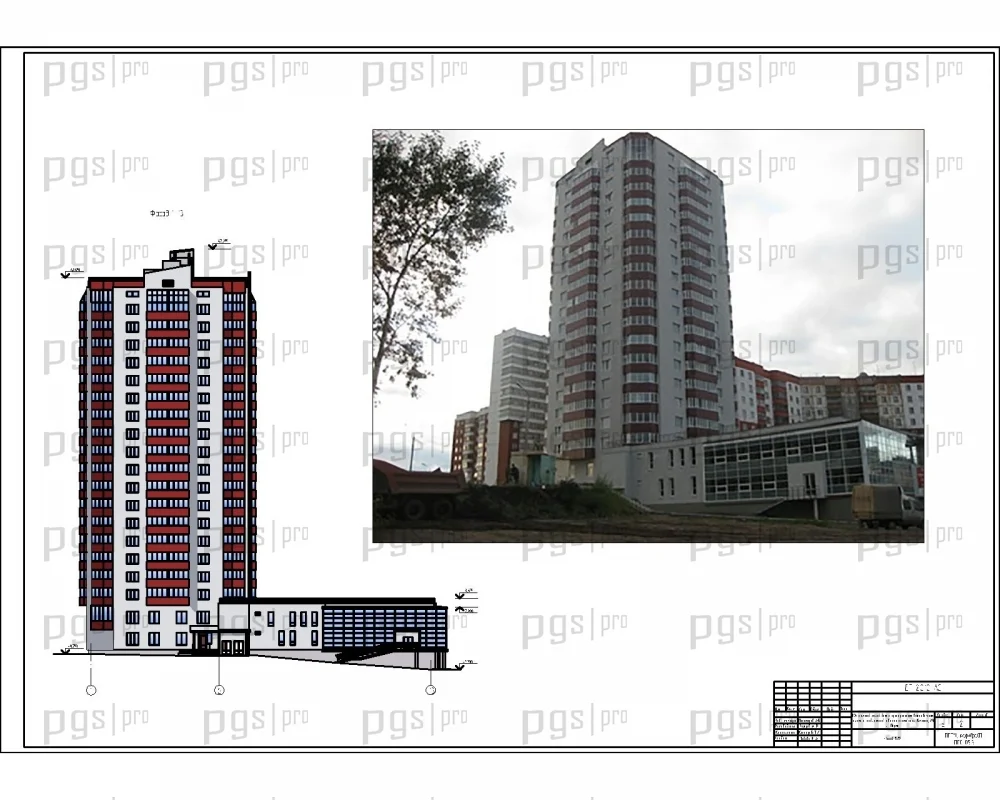

Объемно-планировочное решение здания разработано с учетом окружающей застройки и современных требований к жилым комплексам. Фасады выполнены в современном стиле и являются заметным акцентом в создании образа города Перми. В плане здание имеет сложную конфигурацию: жилая часть размером в осях 57,115 × 36,00 м включает основной объем и пристроенный выставочный зал 30,00 × 36,00 м.

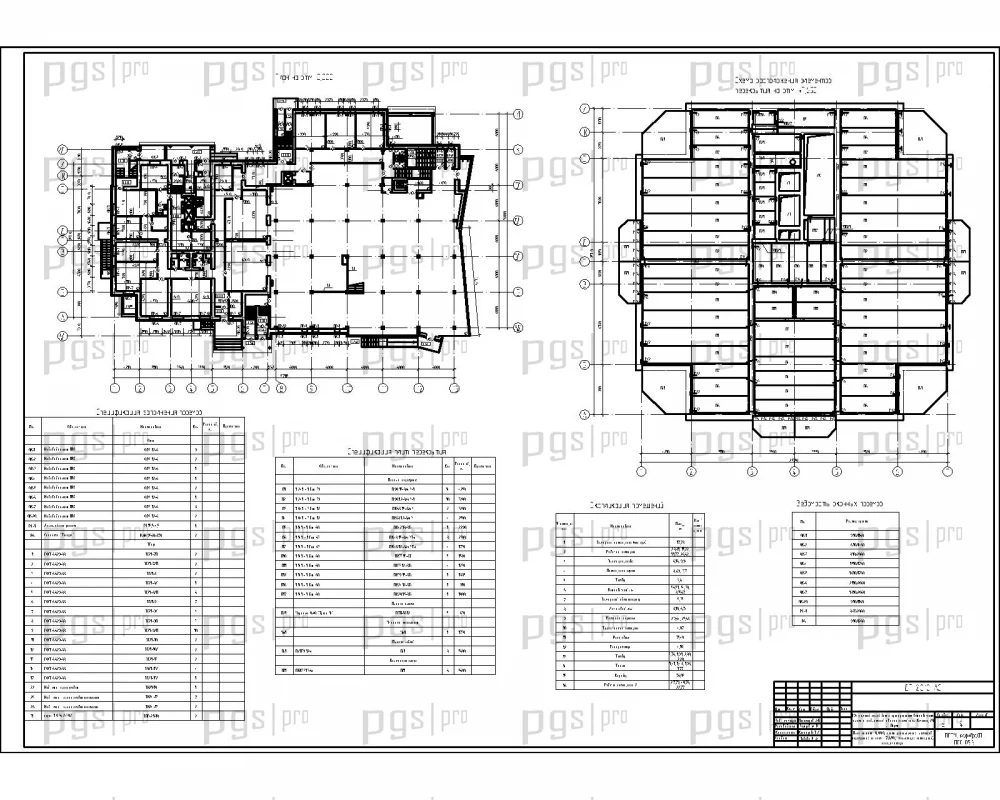

На плане типового этажа (с 3 по 19) расположены 6 квартир с выходом в общий коридор и лифтовой холл. Лифтовой холл имеет естественное освещение и выход через тамбур в незадымляемую зону лестничной клетки. На каждом этаже предусмотрен участок мусоропровода, лифтовой холл, техническое помещение для пропуска электрокабелей. Верхний этаж включает теплый чердак и машинное отделение лифтов.

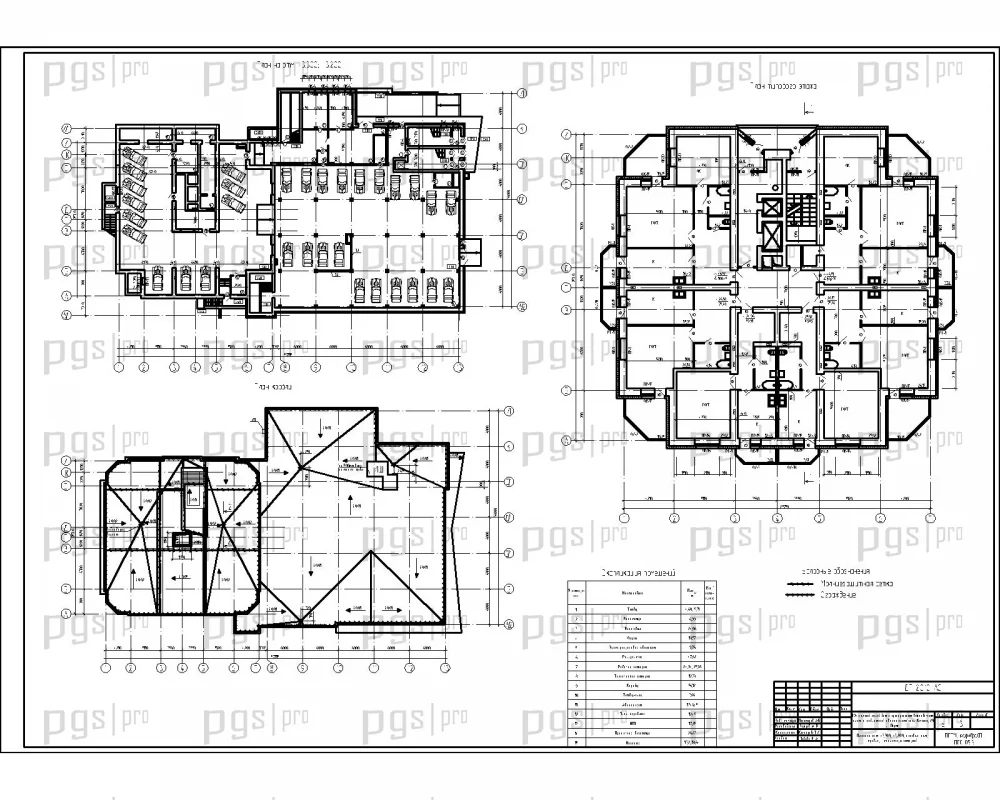

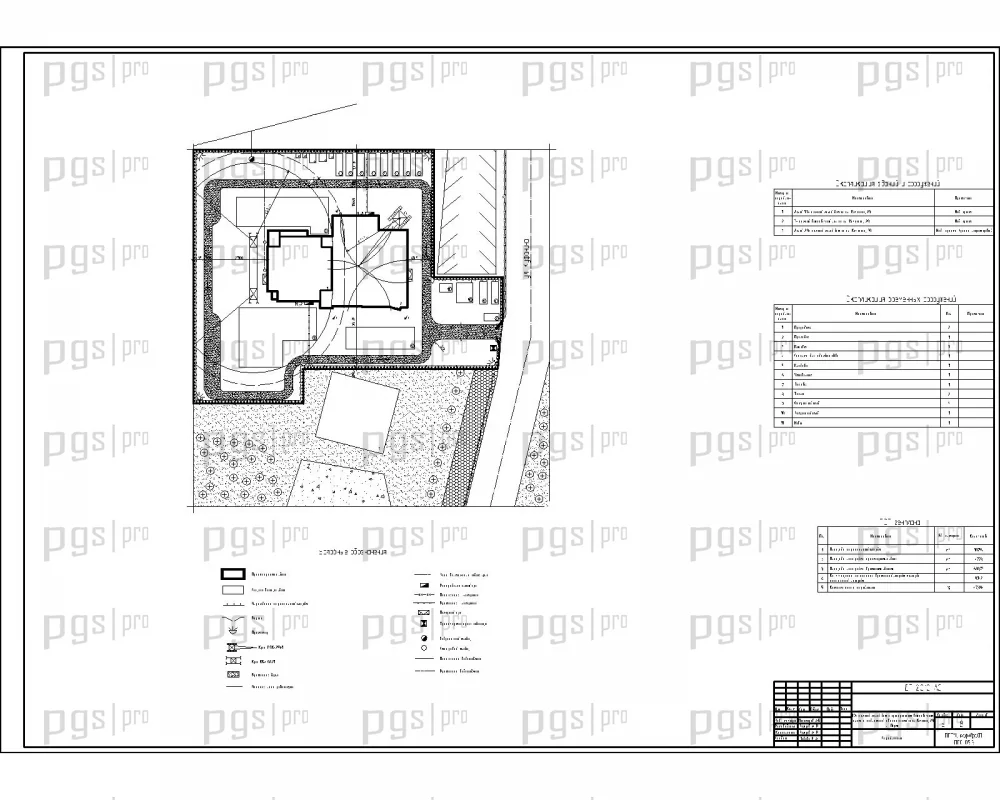

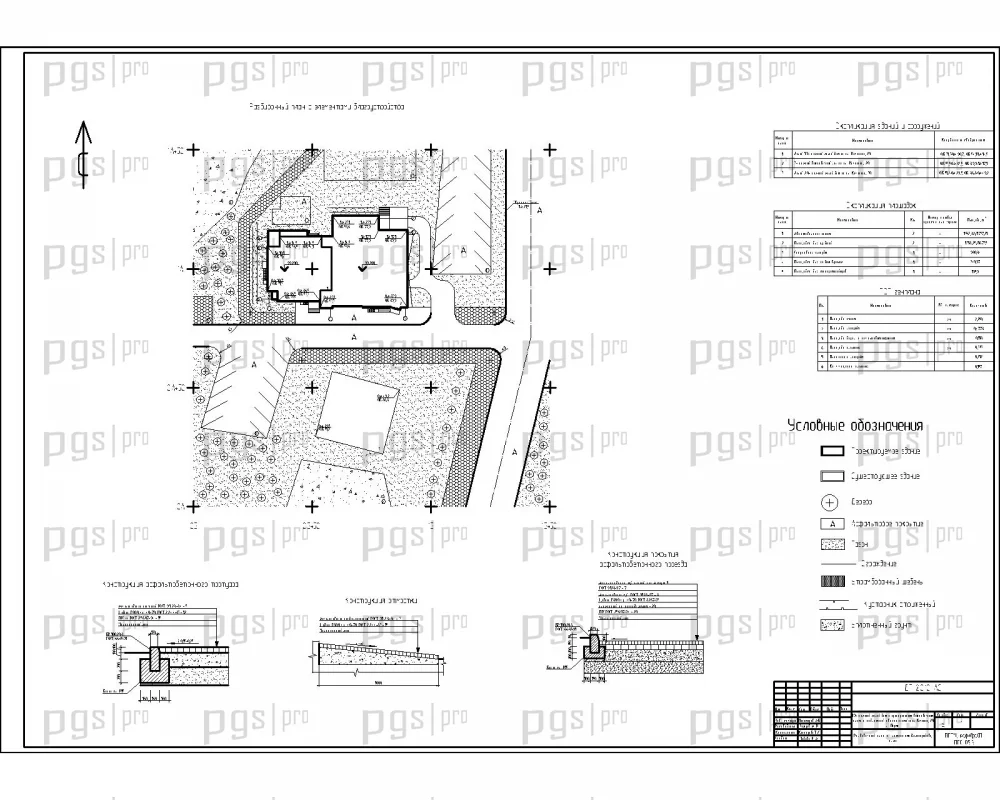

План подземной автостоянки предусматривает размещение 32 машино-мест с удобным подъездом и выездом. План на отметке 0,000 включает входные группы, вестибюли и технические помещения. План кровли содержит решения по водоотведению, вентиляции и размещению оборудования. Разбивочный план с элементами благоустройства включает озеленение территории, пешеходные дорожки, парковочные места и детскую площадку.

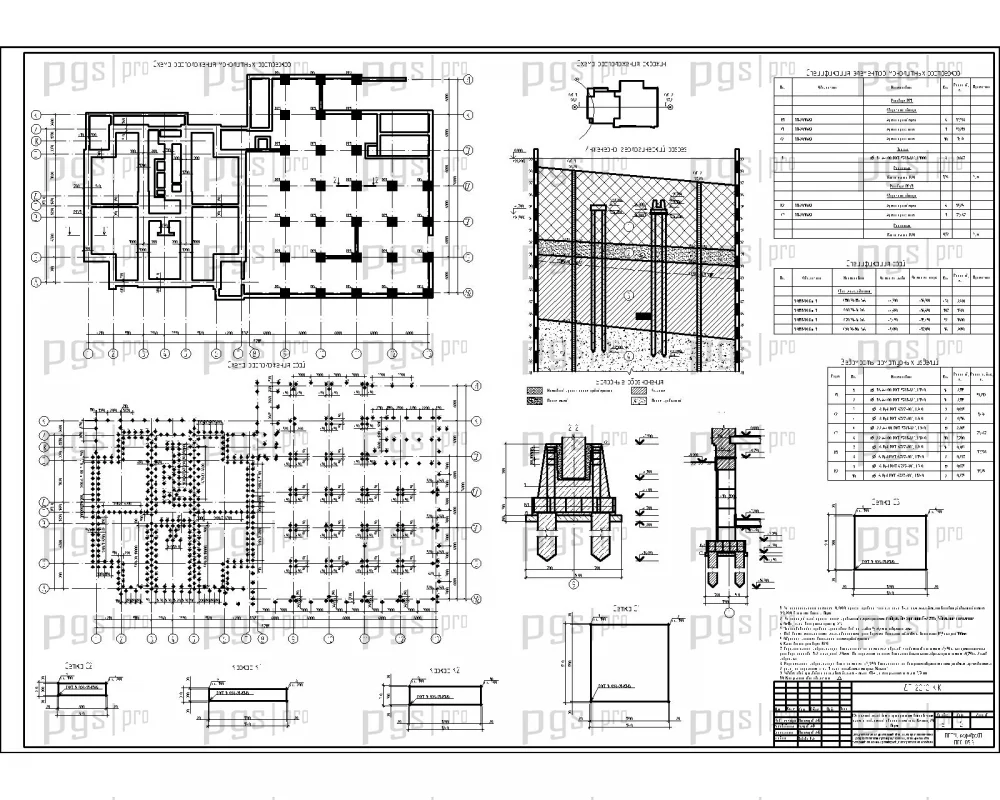

Жилая часть здания имеет бескаркасную конструктивную схему с продольными и поперечными несущими стенами, на которые опираются перекрытия. Пространственная жесткость обеспечивается несущими наружными и внутренними поперечными стенами, стенами лестничных клеток, межэтажными перекрытиями. Фундаменты — свайные с монолитным ростверком, сваи по серии 1.011.1-10 вып. 1, ростверк из бетона класса B20.

Внутренние и наружные стены подвала выполнены из керамического полнотелого кирпича по ГОСТ 530-95 и фундаментных блоков по ГОСТ 13579-78. Перегородки подвала — керамический полнотелый кирпич марки К-0 75/1/15. Наружные стены — керамический полнотелый кирпич с наружным утеплителем из базальтового волокна Rockwool типа Фасад-Баттс. Внутренние стены — керамический полнотелый кирпич по ГОСТ 530-95. Перегородки выполнены из газобетонных блоков толщиной 100 мм.

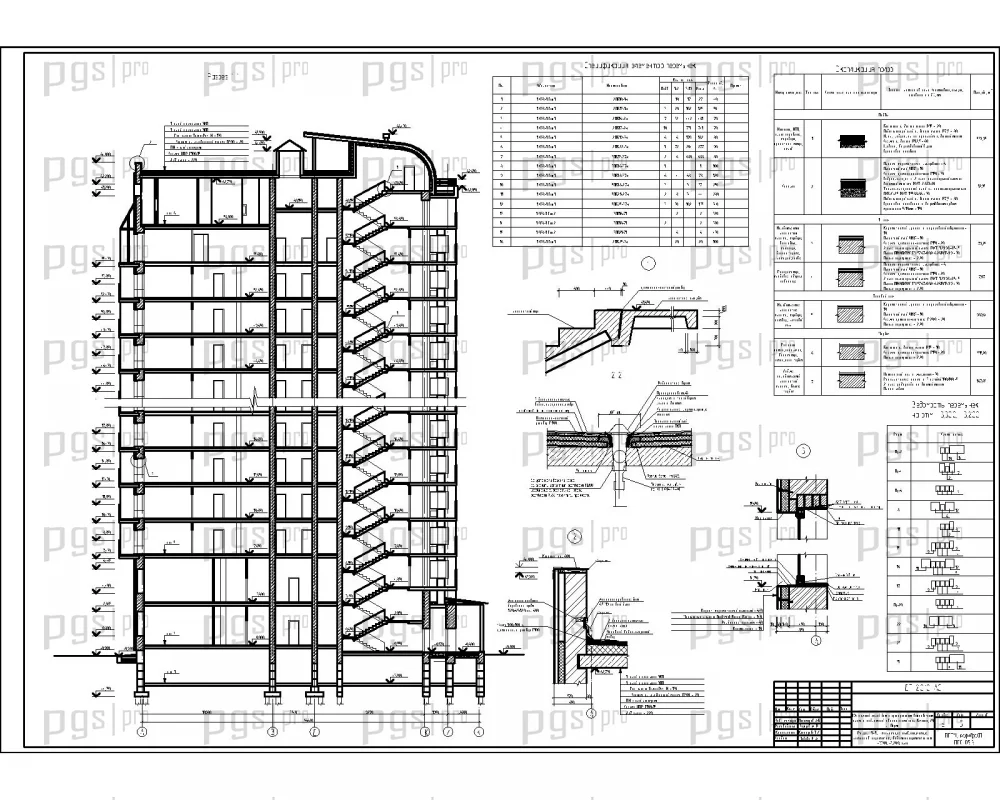

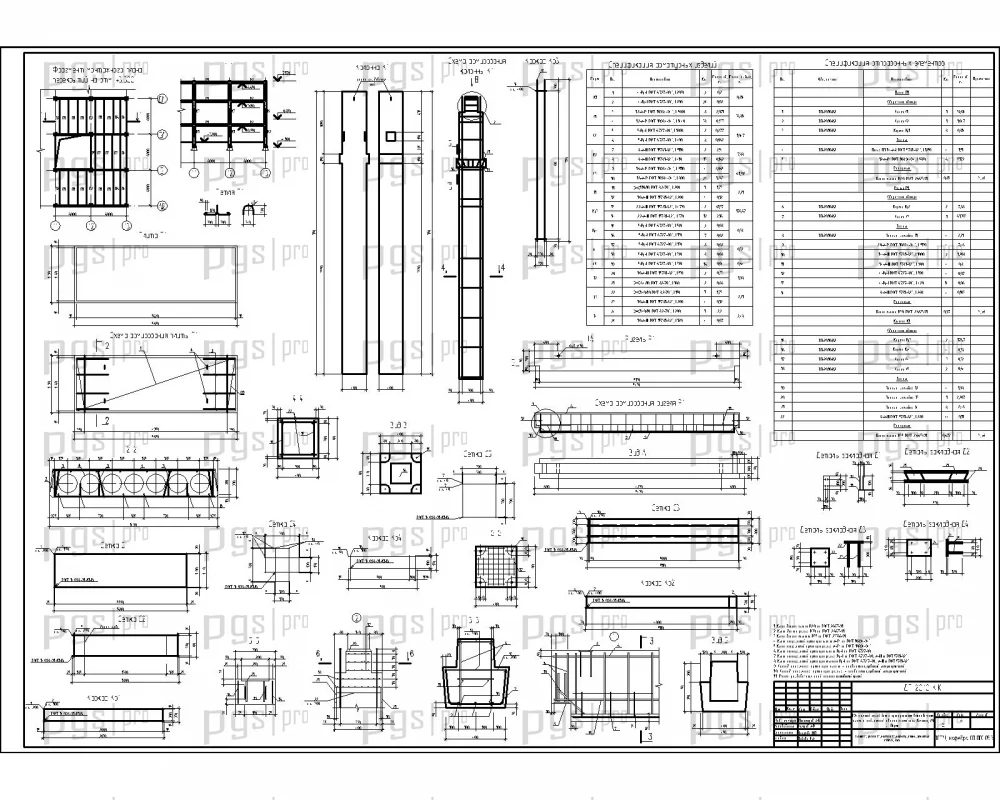

Перемычки и прогоны — сборные железобетонные по серии 1.038-1, 1.225-2 вып. 12. Балконы — сборные железобетонные индивидуальные плиты по серии ПБКЗ3.13-6а, лоджии — сборные железобетонные индивидуальные плиты по серии ПЛП39.12-а. Ограждения балконов и лоджий — керамический пустотелый кирпич по ГОСТ 530-95. Перекрытия и покрытия — сборные железобетонные панели по серии 1.141-1 вып. 60, 63 и ПП-70-92. Лестницы — сборные железобетонные марши и площадки по серии 1.51.1-7.8.1, 1.51-6 вып. 1 и сборные ступени по ГОСТ 871.1-84 на металлических косоурах. Кровля — плоская с теплым чердаком, утеплитель из базальтового волокна Rockwool типа Руф-Баттс, покрытие из направляемого рулонного материала — техноэласт.

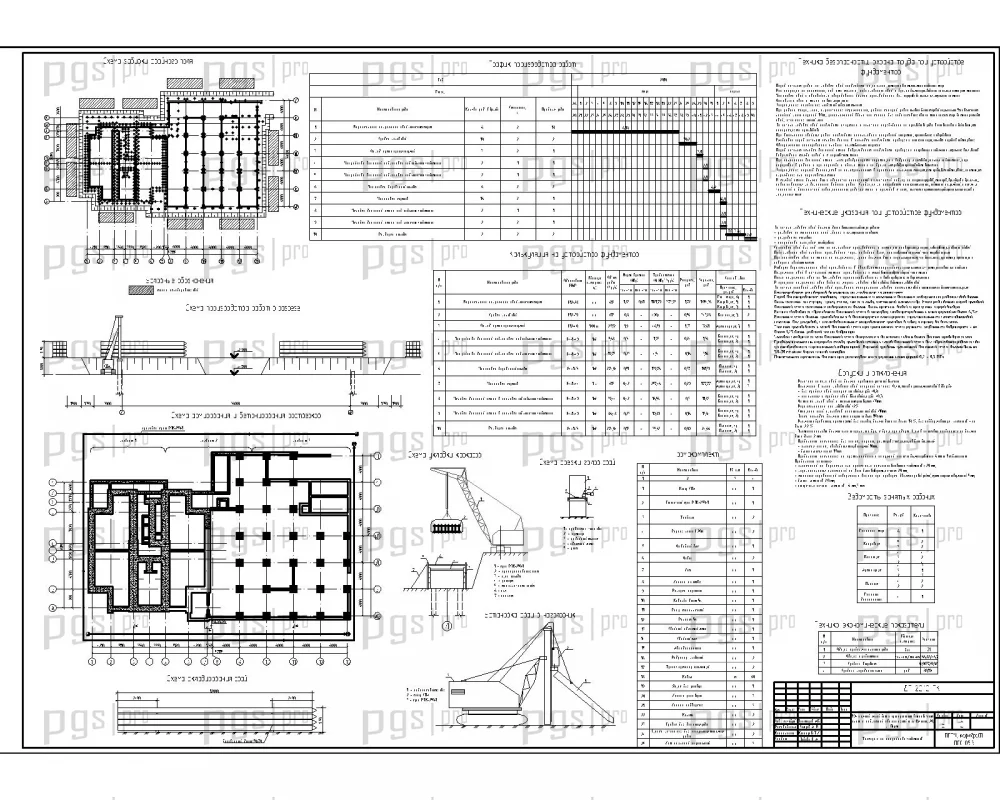

В технологическом разделе дипломного проекта разработаны технологические карты на устройство фундаментов и на устройство вентилируемого фасада. Технологическая карта на устройство фундаментов включает последовательность работ по устройству свайного поля, монтажу ростверка, гидроизоляции и обратной засыпке котлована. Технологическая карта на устройство вентилируемого фасада содержит решения по монтажу несущей конструкции, утеплителя, ветрозащитной мембраны и облицовочных панелей.

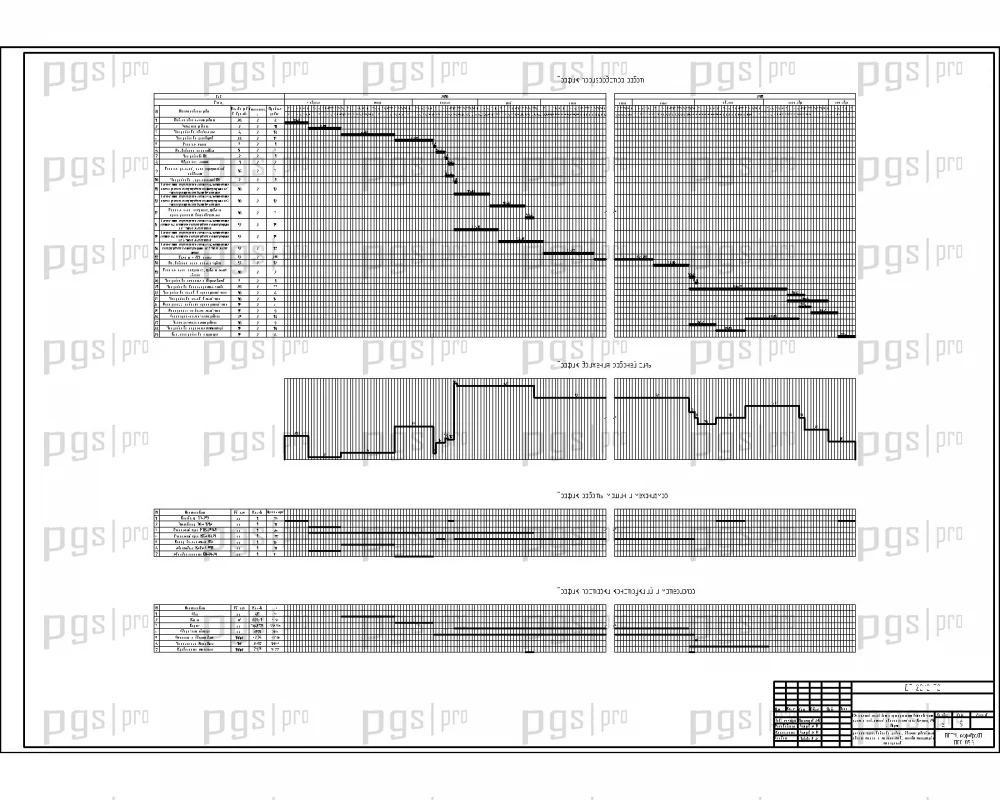

Организация строительства предусматривает разработку календарного графика производства работ, строительного генплана и технико-экономических показателей. Календарный график отражает последовательность и продолжительность основных строительных процессов с учетом сезонности работ. Строительный генплан включает размещение строительной площадки, подъездных путей, складов материалов, бытового городка и временных инженерных сетей.

Проектом предусмотрено использование современных технологий и материалов: свайные фундаменты с монолитным ростверком, вентилируемые фасады с утеплителем Rockwool, сборные железобетонные конструкции. Все технологические решения соответствуют действующим строительным нормам и правилам. Расчет конструкций выполнен ручным способом, что позволяет глубоко понять физику работы конструкций и методы их проектирования.

Данный шаблон проекта ПГС обладает рядом существенных преимуществ, делающих его оптимальным выбором для студентов строительных специальностей:

• Полный комплект документации: 11 листов чертежей AutoCAD и 95 листов пояснительной записки MS Word
• Современный объект проектирования — 19-этажный жилой дом с подземной автостоянкой, актуальный для российских городов
• Два функционально разных объема в одном проекте: жилая часть и выставочный зал с различными конструктивными схемами
• Ручной расчет конструкций — соответствует требованиям вузов к дипломным проектам
• Развитая технологическая часть с двумя технологическими картами и календарным графиком
• Возможность привязки проекта к любому городу — достаточно пересчитать теплотехнический расчет
• Демо-версия доступна для ознакомления перед покупкой
• Возможна проверка на антиплагиат по запросу
• Доступная стоимость — 4 500 рублей за полный комплект

Купить проект №2129 можно на сайте pgsdiplom.pro. Это готовый диплом ПГС, который подойдет студентам, изучающим проектирование высотных жилых зданий, организацию строительства и технологию возведения многоэтажных домов. Скачать проект можно сразу после оплаты.
