Дипломный проект №2130 «Двухэтажный жилой дом усадебного типа в Ленинградской области» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории малоэтажных индивидуальных жилых зданий и предназначен для постоянного проживания одной семьи численностью 3–6 человек в условиях индивидуальной застройки. Проект выполнен с учетом климатических условий Ленинградской области и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела. Данный шаблон проекта подходит студентам строительных специальностей, преподавателям и специалистам по проектированию малоэтажных жилых домов.

Проектируемый объект — двухэтажный жилой дом усадебного типа для комфортного проживания одной семьи. Данный ПГС дипломный проект относится к категории малоэтажных индивидуальных жилых зданий и предназначен для постоянного проживания в условиях индивидуальной застройки. Здание имеет выразительный архитектурный облик с двухскатной кровлей с мансардными окнами, эркером в гостиной и цокольной частью с облицовкой природным камнем. Особенность проекта — наличие встроенного гаража на один легковой автомобиль и сауны, запроектированных в общем объеме дома.

Габаритные размеры здания составляют 11,52 × 13,8 м при высоте 9,0 м. Конструктивная схема реализована на базе кирпичных стен, сборных железобетонных перекрытий и деревянной стропильной системы. Данный шаблон проекта подходит студентам строительных специальностей, преподавателям и специалистам по проектированию малоэтажных жилых домов. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №2130 предлагает оптимальное соотношение цены и качества.

В доме имеется чердак с выходом на крышу через слуховое окно. Наружные стены облицованы кирпичом фирмы ЗАО «Победа/Кнауф». Архитектурный облик здания формируется двухскатной кровлей с мансардными окнами и эркером в гостиной. Дом предназначен для комфортного проживания семьи численностью 3–6 человек.

Функциональные связи в здании решены поэтажно с четким зонированием общественной, приватной и хозяйственной функций. В основу планировочной структуры дома положен принцип функционального зонирования помещений с размещением их на различных уровнях.

Первый этаж представляет собой общественную зону и включает гостиную с камином и кабинет, кухню, столовую, холл с выходом на крыльцо, гардеробную, ванную комнату, котельную и тамбур. Вход в жилую часть дома организован через холодные сени с лестницей. Помещения первого уровня предназначены для встречи гостей и отдыха. С промежуточной площадки лестницы организован выход на веранду и, далее, на приусадебный участок.

Второй этаж является приватной зоной и включает четыре спальни, холл с площадкой лестницы, гардеробную, кладовую и ванную комнату. Верхний уровень с кладовой имеет выход на чердак. Изоляция зон отдыха от общественного пространства обеспечивает комфорт проживания. Цокольный этаж представляет собой хозяйственно-рекреационную зону и включает гараж на один легковой автомобиль, сауну и хозяйственные помещения. Размещение данных помещений в подземной части обусловлено звукоизоляцией, температурным режимом и рациональным использованием площади.

Внутренняя отделка выполнена водоэмульсионной покраской, обоями, керамической плиткой в мокрых зонах. Полы — паркетные с ковролином и керамической плиткой в санузлах. Окна и двери индивидуального изготовления.

Фундаменты ленточные из сборных бетонных блоков и железобетонных подушек, укладываемых по выровненному песчаному основанию. Горизонтальная гидроизоляция выполнена из двух слоев изола на битумной мастике. Вертикальная гидроизоляция — обмазка горячим битумом до отметки минус 0,020 цементным раствором. Наружные стены выполнены кладкой из пористого кирпича фирмы ЗАО «Победа/Кнауф» с облицовкой кирпичом той же фирмы.

Внутренние стены — из кирпича КРПУ 75/150/15 ГОСТ 530-80 на цементно-песчаном растворе марки М50 с полным заполнением раствором горизонтальных и вертикальных швов толщиной 10 мм. Перекрытия — сборные железобетонные плиты по серии 1.141-1, в 60,64. Плиты перекрытий укладываются по выровненному слою цементного раствора М100 толщиной не более 15 см. Швы между панелями заливаются цементным раствором М100 сразу после монтажа плит и выверки их положения.

Крепление анкерами стен с элементами перекрытия выполняется сразу после установки их на раствор и проверки правильности положения. Сварка анкеров производится электродами Э42. Анкера защищаются от коррозии слоем цементного раствора М100 толщиной 20 мм. Перемычки — сборные железобетонные по серии 1.038.1-1, в 4. Лестница в подвале — из сборных индивидуальных железобетонных ступеней.

Кровля двускатная из деревянных стропил, опирающихся на мауэрлаты, прогоны и обрешетку, по которой укладывается кровельное железо. Участки стропил, соприкасающиеся с кладкой, тщательно антисептируются и изолируются прокладкой из двух слоев толя. На чердаке устанавливается водонагревательный бак. Материал покрытия кровли — металлочерепица. Коньковые части кровли накрыты профильным коньковым элементом. Крыша имеет внешний водосток. Под опорами несущих конструкций уложены в трех рядах кладки сетки диаметром 4 Вр-1 с ячейками 100×100 мм.

Перегородки состоят из профильного металлического каркаса, обшитого с обеих сторон гипсокартонными листами в один слой. Внутри каркаса производится монтаж электрических разводок и закладных деталей для крепления в стене стационарного оборудования. Антикоррозийная защита металлических деталей перекрытий и кровли: анкера перекрытий в пределах кладки стен защищаются цементным раствором, в остальной части, а также скрутки стропильных ног — лакокрасочными покрытиями согласно СНиП 2.03.11-85. Защита деревянных конструкций от гниения и возгорания выполняется антипиренами (10% водным раствором фтористого или крепкопористого натрия ББК-3). Вентиляция и дымовые каналы выполняются из кирпича К-100/1/15 ГОСТ 530-95 на цементно-песчаном растворе марки М100.

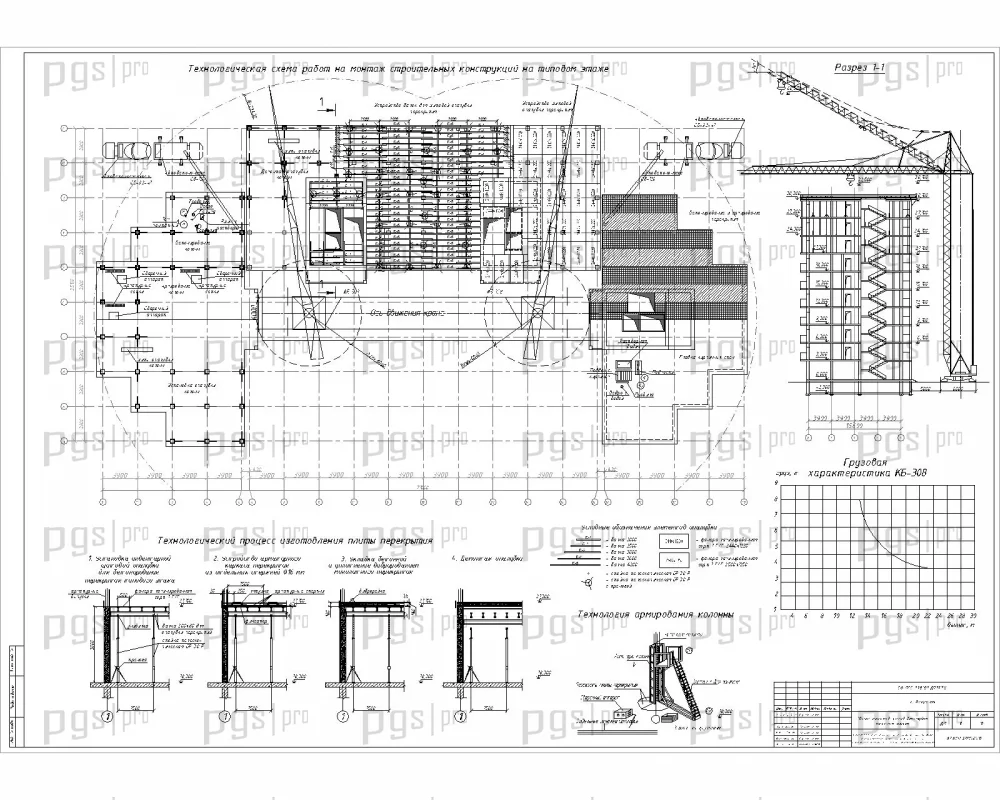

В технологическом разделе разработаны две технологические карты: на кладочно-монтажные работы и на устройство кровли. Технологическая карта на кладочно-монтажные работы включает объемы работ, способы производства, комплектацию машин и механизмов, трудовые затраты и мероприятия по технике безопасности. Технологическая карта на устройство кровли содержит технологию монтажа стропильной системы, обрешетки, укладки кровельного покрытия, мероприятия по гидроизоляции и пароизоляции.

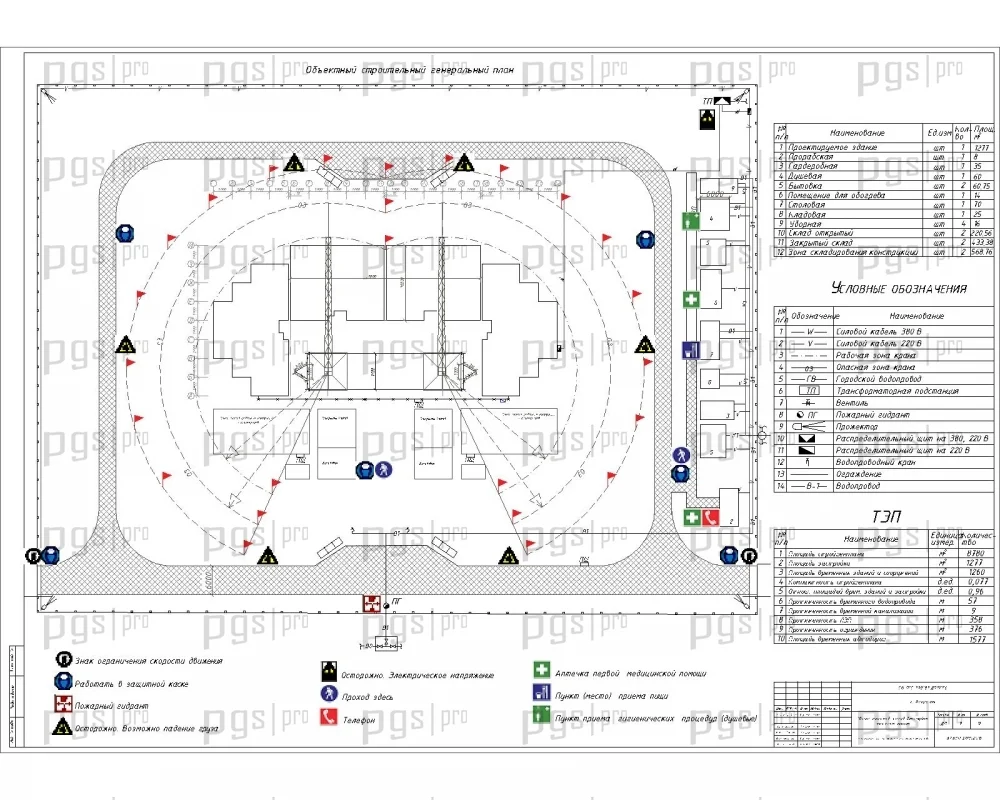

Календарный график производства работ составлен с учетом сезонности и технологических пауз. Применяется для оптимизации критического пути строительства. Строительный генеральный план содержит размещение временных зданий, складов, дорог и коммуникаций. Выполнен расчет персонала, организация складского хозяйства, освещение, водоснабжение строительной площадки, мероприятия по охране окружающей среды.

Технико-экономические показатели содержат сметную стоимость объекта — 2 874 464,2 руб., сметную стоимость строительных работ — 1 039 338,11 руб., выработку на одного рабочего в день — 8626,87 руб., строительный объем здания — 1830 м³, сметную стоимость 1 м² общей площади здания — 14 465,31 руб., нормативную продолжительность строительства — 133 дня, продолжительность строительства — 121 день, коэффициент использования основных фондов — 1,23 процента, себестоимость 1 м² жилой площади — 12 747,88 руб.

Диплом №2130 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Полная комплектация: 149 листов пояснительной записки и 10 листов графики AutoCAD — объем соответствует требованиям вузовской подготовки.
• Классическая архитектурная форма: двухэтажный дом с чердаком и усадебной планировкой — универсальный объект для защиты.
• Разнообразие конструкций: фундаменты, стены, перекрытия, стропильная система, кровля — расчет и конструирование всех основных элементов.
• Практическая направленность: две технологические карты, календарный график, строительный генплан, технико-экономические показатели.
• Уникальные функциональные зоны: встроенный гараж, сауна, кабинет, каминная гостиная.
• Ручной расчет: соответствует требованиям вузовской подготовки по специальности ПГС.
• Детальная отделка: полная проработка внутренней и наружной отделки с материалами и технологиями.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда и окружающей среды.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №2130 по доступной цене — 6 000 рублей.
