Дипломный проект №2132 «Жилой 24-х этажный дом в городе Челябинск» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории высотных жилых зданий и предназначен для постоянного проживания семей различного состава. Проект выполнен с учетом климатических условий Челябинска и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела. Данный шаблон проекта подходит студентам строительных специальностей, преподавателям и специалистам по проектированию монолитных высотных зданий.

Проектируемый объект — 24-этажный жилой дом в городе Челябинск, представляющий собой высотное здание с монолитным железобетонным каркасом. Данный ПГС дипломный проект относится к категории высотных многоквартирных жилых зданий и предназначен для постоянного проживания семей различного состава. Здание имеет сложную функциональную структуру: с 1 по 19 этаж расположена жилая часть дома, 20 этаж является техническим, а на 21 и 22 этажах размещены пентхаусы. Площадь квартир типового этажа составляет 541,82 м².

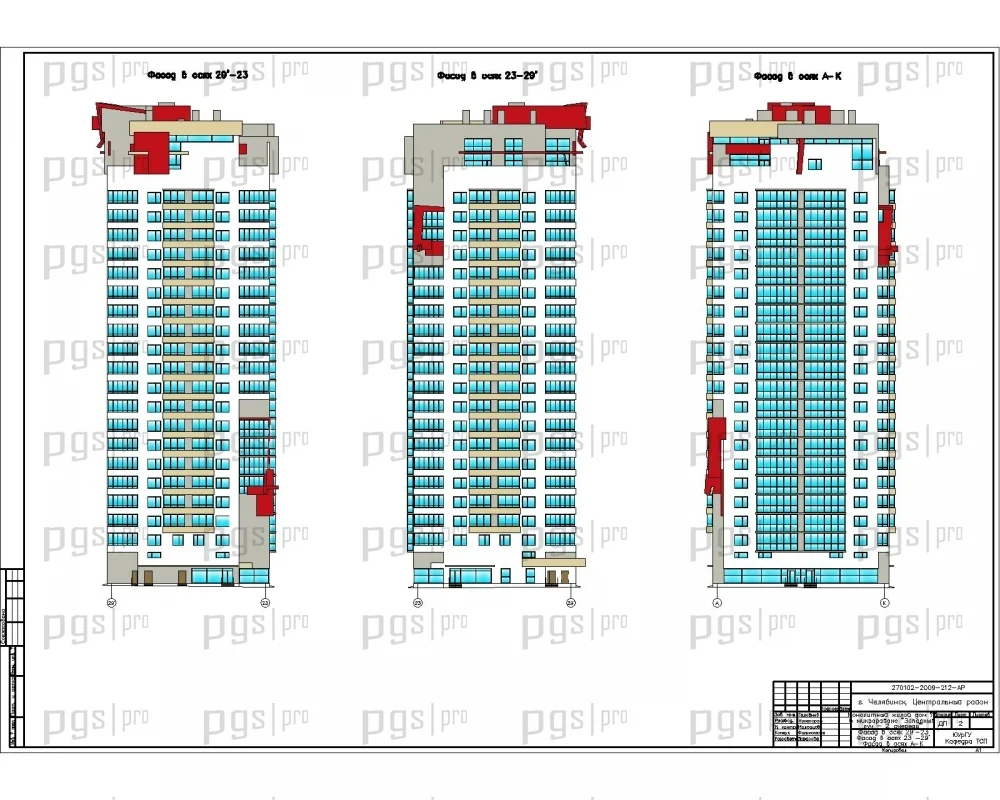

Габаритные размеры здания составляют 26,5 × 28,9 м при высоте 74,66 м. Конструктивная схема реализована на базе монолитных железобетонных колонн и монолитного железобетонного перекрытия. Данный шаблон проекта подходит студентам строительных специальностей, преподавателям и специалистам по проектированию высотных монолитных зданий. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №2132 предлагает оптимальное соотношение цены и качества.

В проекте выполнены три лифта OTIS, два из которых грузоподъемностью 400 кг, один — 1000 кг. Для обеспечения доступа маломобильных групп населения в жилое здание запроектированы пандусы. Для удаления твердых бытовых отходов внутри здания запроектирована мусоросборная камера с двумя стволами мусороудаления.

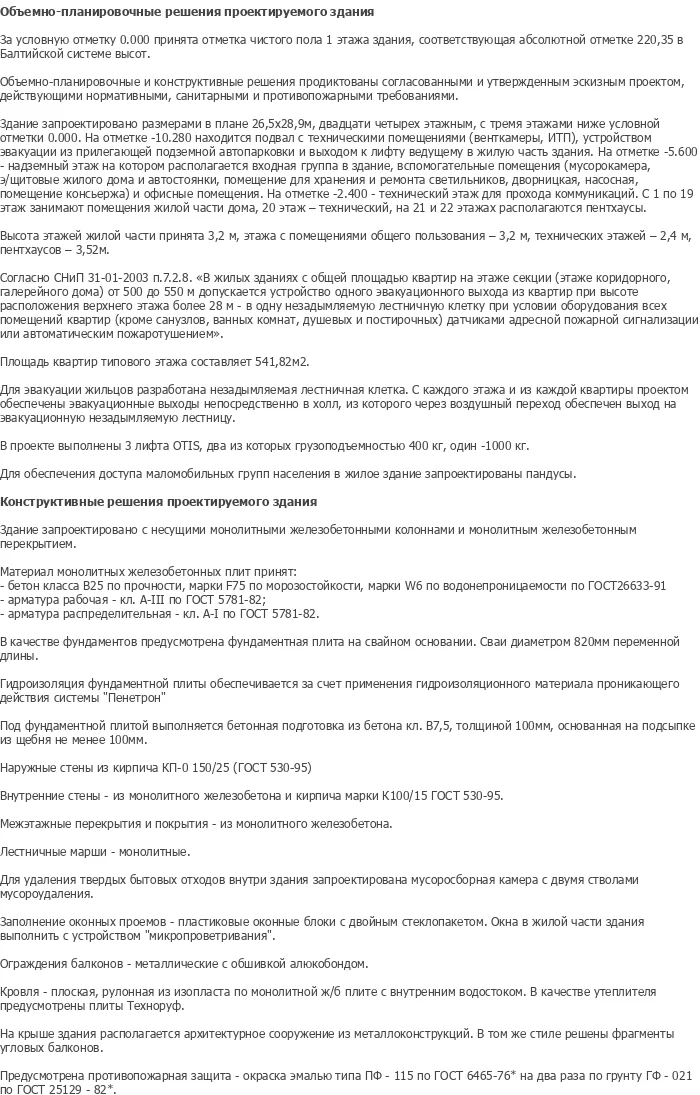

Объемно-планировочные решения проектируемого здания разработаны согласованными и утвержденным эскизным проектом, действующими нормативными, санитарными и противопожарными требованиями. За условную отметку 0,000 принята отметка чистого пола 1 этажа здания, соответствующая абсолютной отметке 220,35 в Балтийской системе высот. Объемно-планировочные и конструктивные решения продиктованы согласованным эскизным проектом.

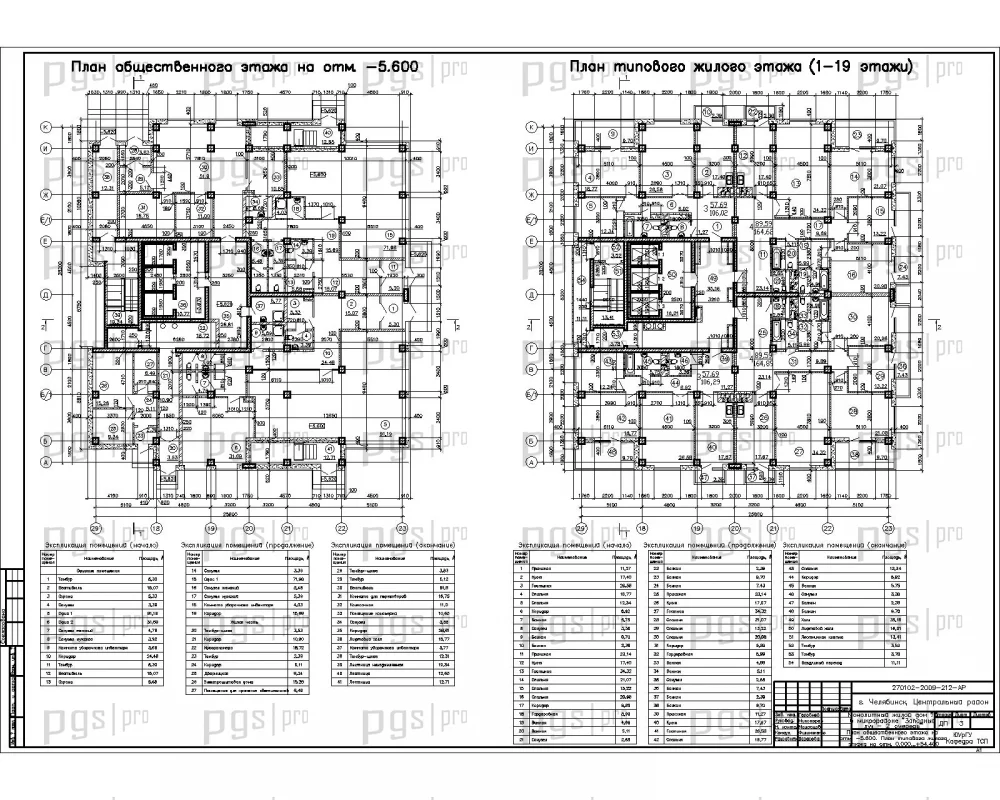

На отметке минус 10,280 находится подвал с техническими помещениями (венткамеры, ИТП), устройством эвакуации из прилегающей подземной автостоянки и выходом к лифту, ведущему в жилую часть здания. На отметке минус 5,600 находятся кассиры и автостоянки, помещение для хранения и ремонта светильников, дворницкая, насосная, помещение консьержа и офисные помещения. На отметке минус 2,400 расположен технический этаж для прохода коммуникаций.

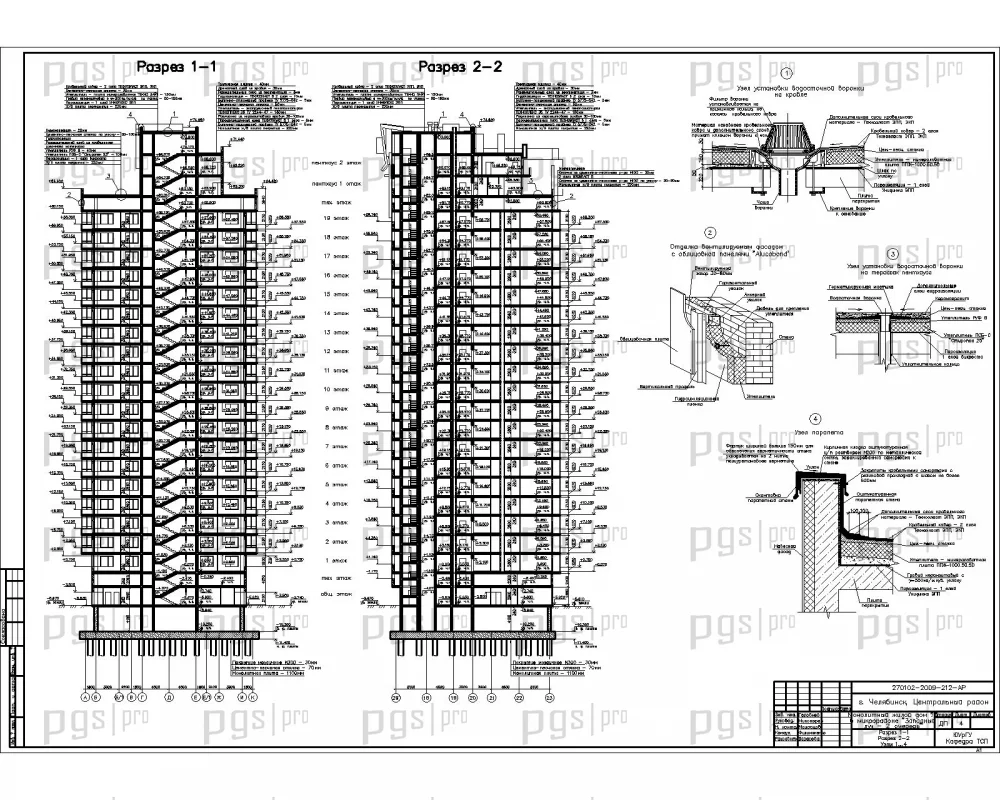

Высота этажей жилой части принята 3,2 м, этажа с помещениями общего пользования — 3,2 м, технических этажей — 2,4 м, пентхаусов — 3,52 м. Для эвакуации жильцов разработана незадымляемая лестничная клетка. С каждого этажа и из каждой квартиры проектом обеспечены эвакуационные выходы непосредственно в холл, из которого через воздушный переход обеспечен выход на эвакуационную незадымляемую лестницу. Согласно СНиП 31-01-2003 п.7.2.8, в жилых зданиях с общей площадью квартир на этаже секции от 500 до 550 м² допускается устройство одного эвакуационного выхода из квартир при высоте расположения верхнего этажа более 28 м.

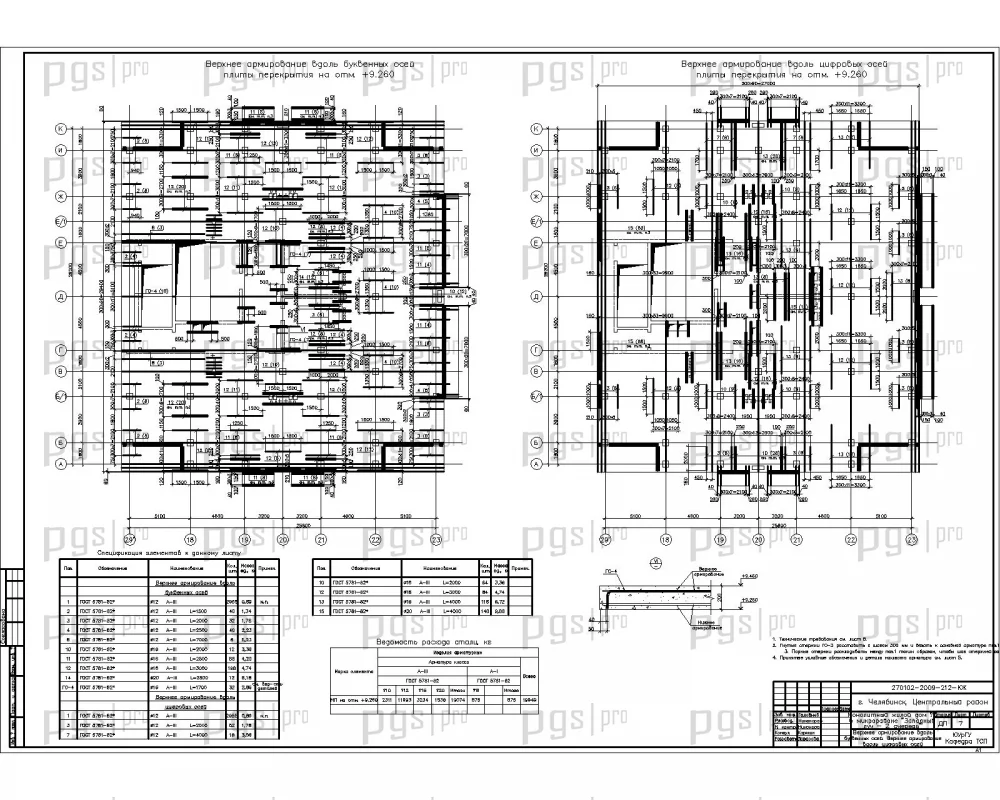

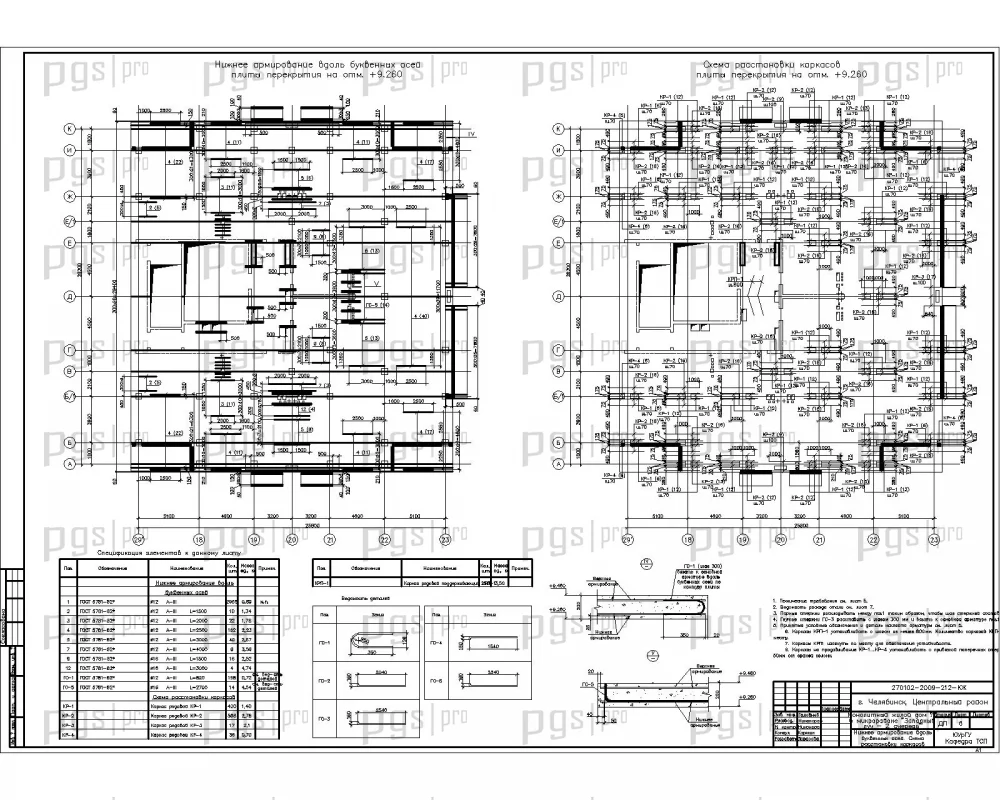

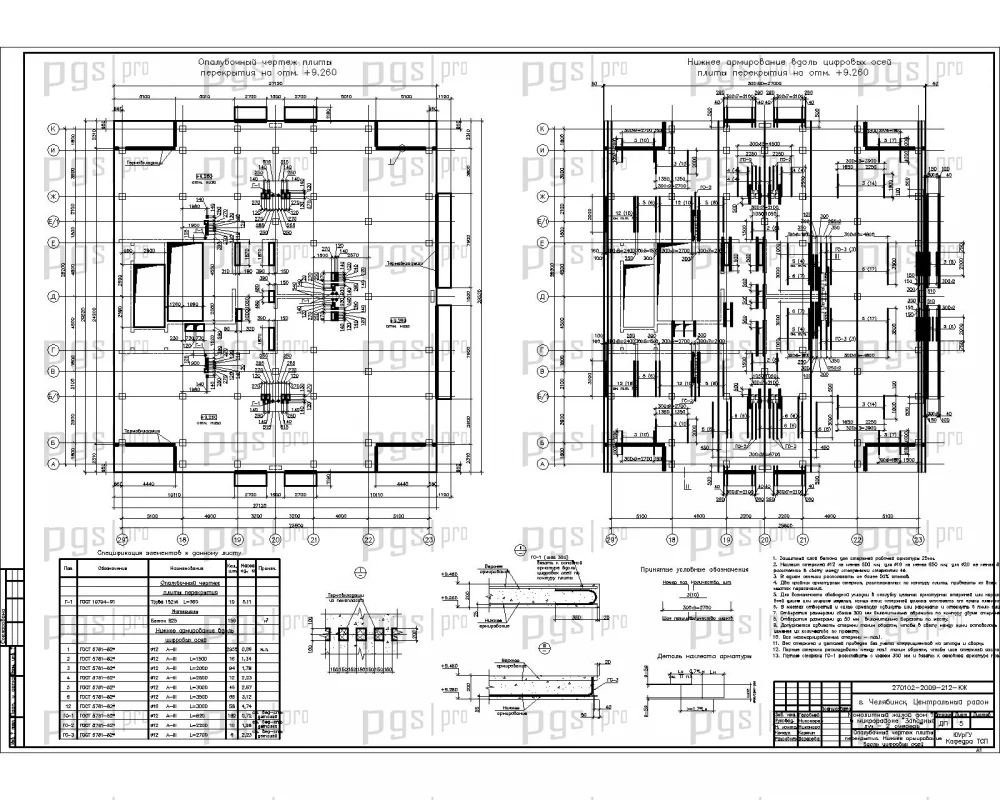

Здание запроектировано с несущими монолитными железобетонными колоннами и монолитным железобетонным перекрытием. Материал монолитных железобетонных плит принят: бетон класса В25 по прочности, марки F75 по морозостойкости, марки W6 по водонепроницаемости по ГОСТ 26633-91; арматура рабочая — кл. А-III по ГОСТ 5781-82; арматура распределительная — кл. А-I по ГОСТ 5781-82. В качестве фундаментов предусмотрена фундаментная плита на свайном основании. Сваи диаметром 820 мм переменной длины.

Гидроизоляция фундаментной плиты обеспечивается за счет применения гидроизоляционного материала проникающего действия системы «Пенетрон». Под фундаментной плитой выполняется бетонная подготовка из бетона кл. В7,5 толщиной 100 мм, основанная на подсыпке из щебня не менее 100 мм. Наружные стены выполнены из кирпича КП-0 150/25 (ГОСТ 530-95). Внутренние стены — из монолитного железобетона и кирпича марки К100/15 ГОСТ 530-95. Межэтажные перекрытия и покрытия — из монолитного железобетона. Лестничные марши — монолитные.

Кровля — плоская, рулонная из изопласта по монолитной железобетонной плите с внутренним водостоком. В качестве утеплителя предусмотрены плиты Техноруф. На крыше здания располагается архитектурное сооружение из металлоконструкций. В том же стиле решены фрагменты угловых балконов. Заполнение оконных проемов — пластиковые оконные блоки с двойным стеклопакетом. Окна в жилой части здания выполнены с устройством «микропроветривания». Ограждения балконов — металлические с обшивкой аллокобондом. Предусмотрена противопожарная защита — окраска эмалью типа ПФ-115 по ГОСТ 6465-76 на два раза по грунту ГФ-021 по ГОСТ 25129-82.

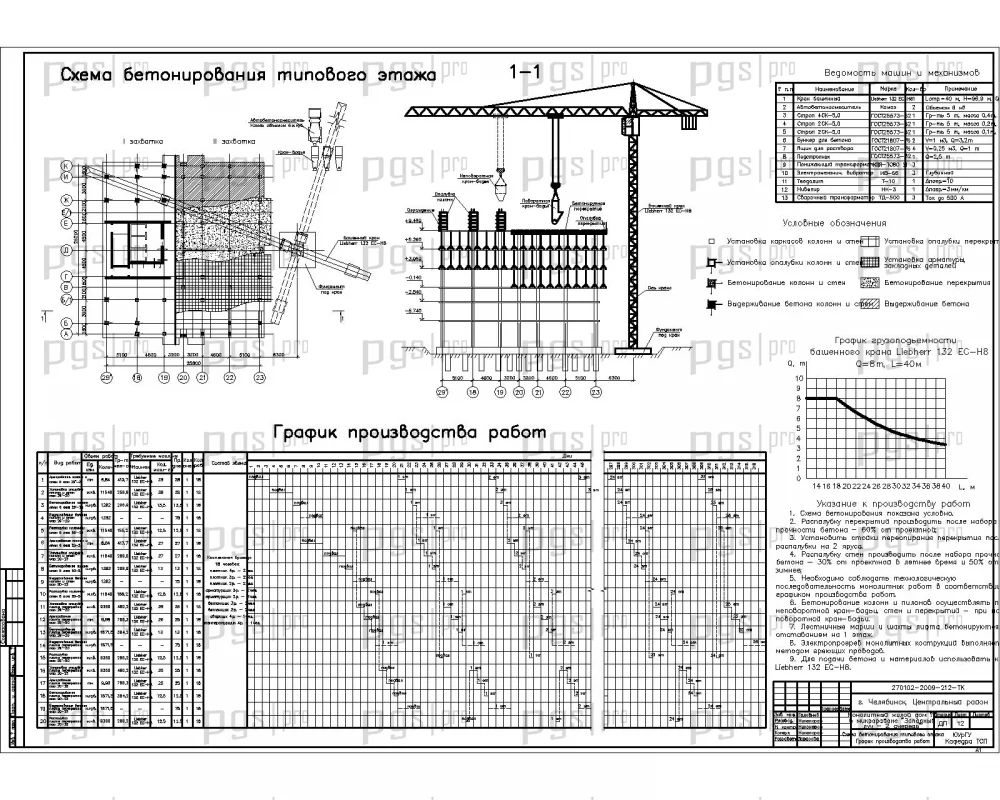

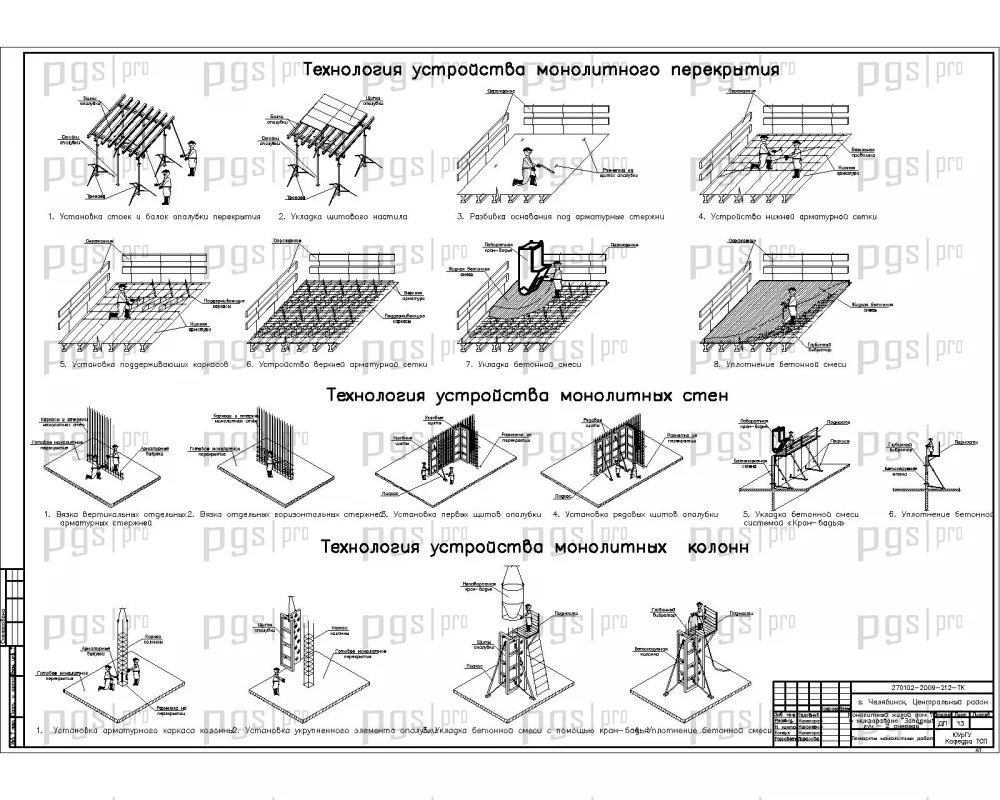

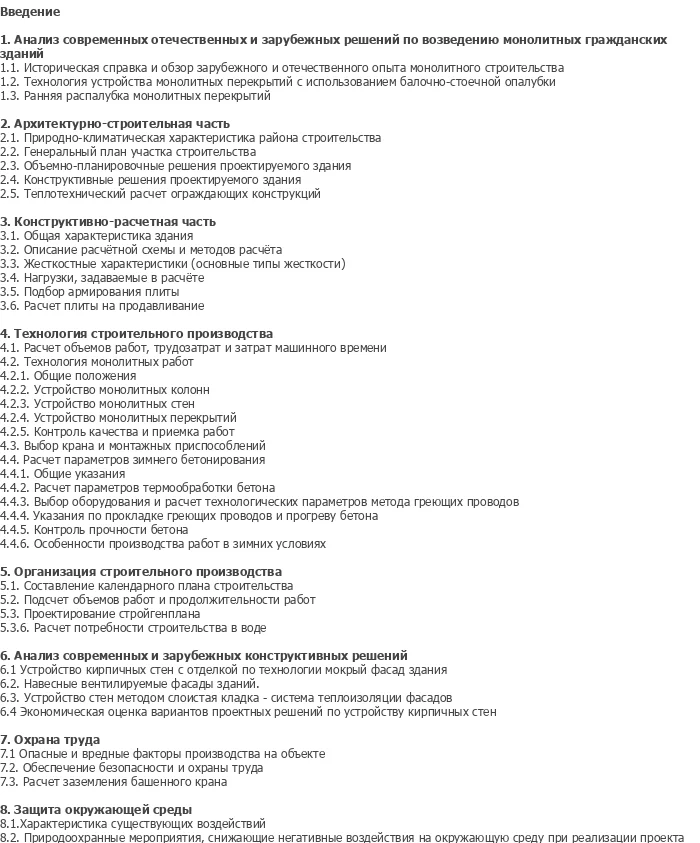

В технологическом разделе разработана технологическая карта на бетонные работы при возведении типового этажа. Технологическая карта включает расчет объемов работ, трудозатрат и затрат машинного времени, технологию монолитных работ, общие положения, устройство монолитных колонн, стен и перекрытий, контроль качества и приемку работ. Выбор крана и монтажных приспособлений осуществлен с учетом габаритов и массы монтируемых элементов.

В разделе зимнего бетонирования выполнен расчет параметров термообработки бетона, выбор оборудования и расчет технологических параметров метода греющих проводов, указания по прокладке греющих проводов и прогреву бетона, контроль прочности бетона и особенности производства работ в зимних условиях. Организационно-технологические решения включают составление календарного плана строительства, подсчет объемов работ и продолжительности работ, проектирование стройгенплана и расчет потребности строительства в воде.

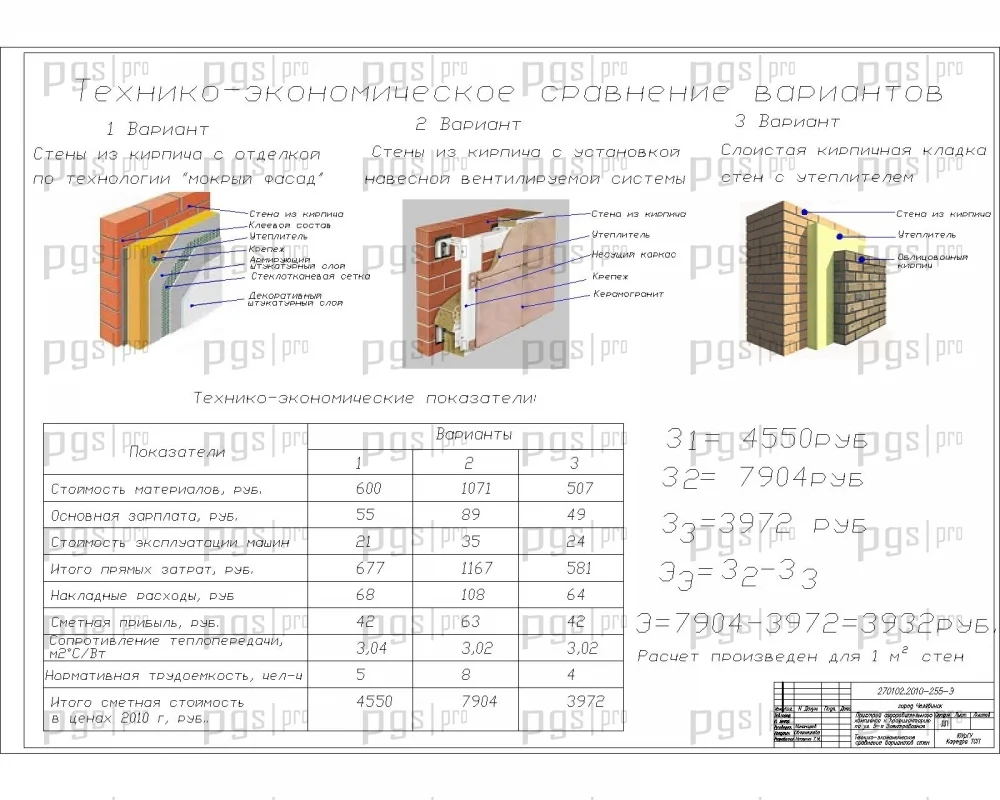

Раздел анализа современных и зарубежных конструктивных решений включает устройство кирпичных стен с отделкой по технологии мокрый фасад здания, навесные вентилируемые фасады, устройство стен методом сполстая кладка — система теплоизоляции фасадов, а также экономическую оценку вариантов проектных решений по устройству кирпичных стен. Раздел охраны труда включает опасные и вредные факторы производства на объекте, обеспечение безопасности и охраны труда, расчет заземления башенного крана.

Диплом №2132 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Полная комплектация: 208 листов пояснительной записки и 12 листов графики AutoCAD — объем соответствует требованиям вузовской подготовки.
• Высотное здание: 24-этажный монолитный дом с пентхаусами — престижный объект для защиты диплома.
• Современный расчет: выполнен в программном комплексе Лира.
• Сложные конструкции: монолитный железобетонный каркас, фундаментная плита на сваях, колонны, перекрытия — расчет и конструирование всех основных элементов.
• Зимнее бетонирование: расчет параметров термообработки бетона, метод греющих проводов — актуальная тематика для сурового климата.
• Практическая направленность: технологическая карта на бетонные работы, календарный план, строительный генплан.
• Сравнение вариантов: анализ различных конструктивных решений стен с экономической оценкой.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда и окружающей среды.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №2132 по доступной цене — 4 500 рублей.
