Дипломный проект №2134 «Строительство 25-ти этажного монолитного жилого дома в городе Москва» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории высотных жилых зданий и предназначен для постоянного проживания семей различного состава. Проект выполнен с учетом климатических условий Москвы и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела. Данный шаблон проекта подходит студентам строительных специальностей, преподавателям и специалистам по проектированию монолитных высотных зданий.

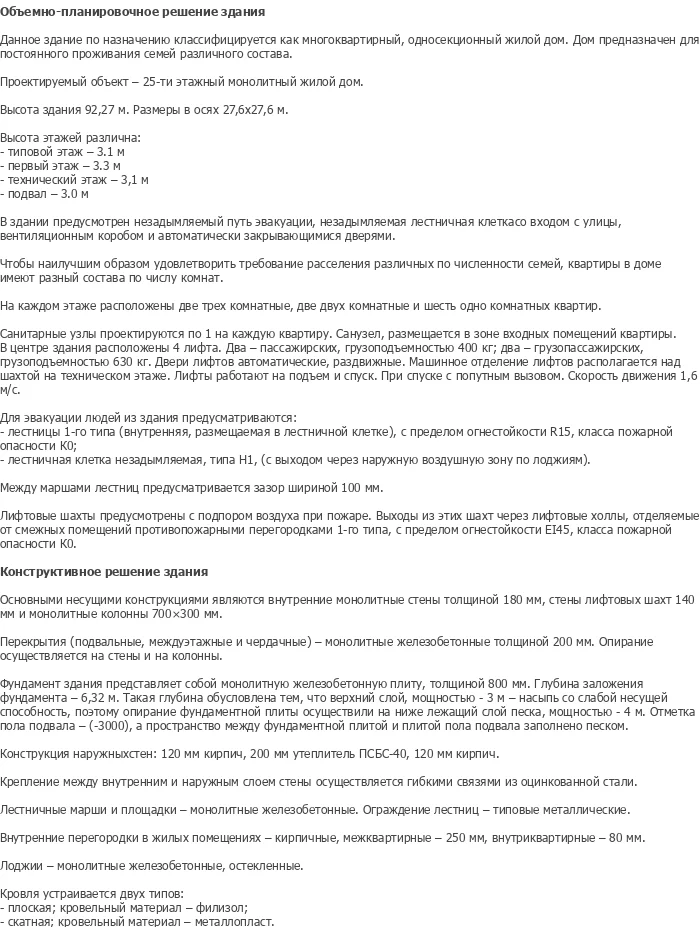

Проектируемый объект — 25-ти этажный монолитный жилой дом в городе Москва, представляющий собой высотное здание монолитного железобетонного каркаса. Данный ПГС дипломный проект относится к категории высотных многоквартирных жилых зданий и предназначен для постоянного проживания семей различного состава. Здание односекционное с техническим этажом и подвальным помещением, имеет выразительный архитектурный облик с характерным силуэтом и современным фасадным решением.

Габаритные размеры здания составляют 27,6 × 27,6 м при высоте 92,27 м. Конструктивная схема реализована на базе монолитного железобетонного каркаса с внутренними монолитными стенами толщиной 180 мм, стенами лифтовых шахт 140 мм и монолитными колоннами 700×300 мм. Данный шаблон проекта подходит студентам строительных специальностей, преподавателям и специалистам по проектированию высотных монолитных зданий. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №2134 предлагает оптимальное соотношение цены и качества.

На каждом этаже расположены две трехкомнатные, две двухкомнатные и шесть однокомнатных квартир. Санитарные узлы проектируются по одному на каждую квартиру. В центре здания расположены четыре лифта: два пассажирских грузоподъемностью 400 кг и два грузопассажирских грузоподъемностью 630 кг. Двери лифтов автоматические, раздвижные. Машинное отделение лифтов располагается над шахтой на техническом этаже.

Объемно-планировочные решения приняты с учетом требований к расселению семей различной численности. Квартиры в доме имеют разный состав по числу комнат, что обеспечивает гибкость использования жилого фонда. В здании предусмотрен незадымляемый путь эвакуации, незадымляемая лестничная клетка со входом с улицы, вентиляционным коробом и автоматически закрывающимися дверями.

Для эвакуации людей предусматриваются лестницы 1-го типа внутренние, размещаемые в лестничной клетке, с пределом огнестойкости R15, класса пожарной опасности К0, а также лестничная клетка незадымляемая типа Н1 с выходом через наружную воздушную зону по лоджиям. Между маршами лестниц предусматривается зазор шириной 100 мм. Лифтовые шахты предусмотрены с подпором воздуха при пожаре, выходы из них через лифтовые холлы, отделяемые от смежных помещений противопожарными перегородками 1-го типа с пределом огнестойкости Е145.

Высота этажей различна: типовой этаж — 3,1 м, первый этаж — 3,3 м, технический этаж — 3,1 м, подвал — 3,0 м. Внутренние перегородки в жилых помещениях выполнены кирпичными толщиной 250 мм, внутриквартирные — 80 мм. Лоджии — монолитные железобетонные, остекленные.

Основными несущими конструкциями являются внутренние монолитные стены толщиной 180 мм, стены лифтовых шахт 140 мм и монолитные колонны 700×300 мм. Перекрытия подвальные, междуэтажные и чердачные — монолитные железобетонные толщиной 200 мм. Опирание перекрытий осуществляется на стены и на колонны. Фундамент здания представляет собой монолитную железобетонную плиту толщиной 800 мм.

Глубина заложения фундамента — 6,32 м. Такая глубина обусловлена тем, что верхний слой мощностью 3 м — насыпь со слабой несущей способностью, поэтому опирание фундаментной плиты осуществлено на нижележащий слой песка мощностью 4 м. Отметка пола подвала — минус 3,000, а пространство между фундаментной плитой и плитой пола подвала заполнено песком. Конструкция наружных стен: 120 мм кирпич, 200 мм утеплитель ПСБС-40, 120 мм кирпич.

Крепление между внутренним и наружным слоем стены осуществляется гибкими связями из оцинкованной стали. Лестничные марши и площадки — монолитные железобетонные. Ограждение лестниц — типовые металлические. Кровля устраивается двух типов: плоская с кровельным материалом филизол и скатная с кровельным материалом металлопласт.

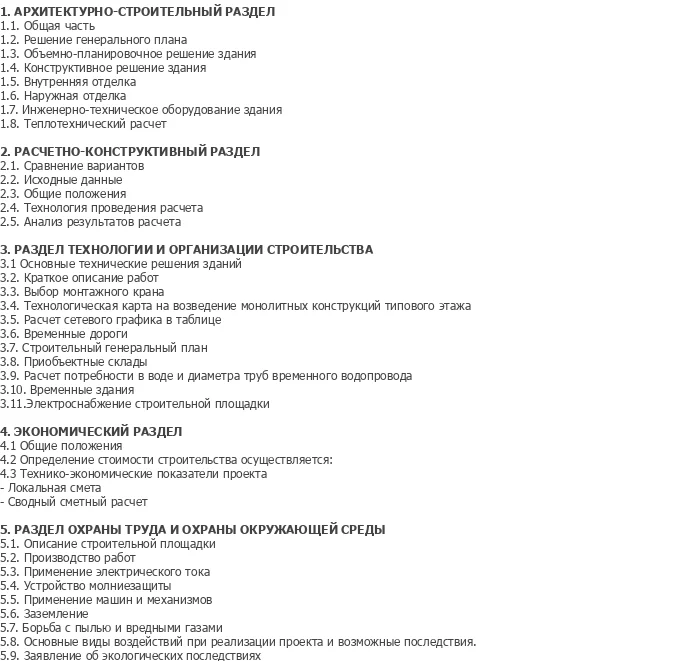

В технологическом разделе разработана технологическая карта на возведение монолитных конструкций типового этажа. Технологическая карта включает область применения, организацию и технологию выполнения работ, указания по технике безопасности, ведомость потребности в машинах и приспособлениях, калькуляцию затрат труда и заработной платы рабочих, технико-экономическое обоснование и календарный график производства работ.

Организационно-технологические решения включают выбор монтажного крана, поперечную и продольную привязку, определение зон влияния крана. Проектирование календарного плана производства работ включает расчет сетевого графика в таблице, сетевой график производства работ и график потребности в рабочих. Проектирование стройгенплана включает устройство временных дорог, временные здания на строительной площадке, организацию приобъектных складов, электроснабжение, временное водоснабжение и расчет потребности в воде и диаметра труб временного водопровода.

Технико-экономические показатели содержат определение стоимости строительства, локальную смету, сводный сметный расчет и технико-экономические показатели проекта. Раздел охраны труда и окружающей среды включает описание строительной площадки, производство работ, применение электрического тока, устройство молниезащиты, применение машин и механизмов, заземление, борьбу с пылью и вредными газами, основные виды воздействий при реализации проекта и заявление об экологических последствиях.

Диплом №2134 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Полная комплектация: 137 листов пояснительной записки и 15 листов графики AutoCAD — объем соответствует требованиям вузовской подготовки.
• Высотное здание: 25-этажный монолитный дом — престижный объект для защиты диплома.
• Современный расчет: выполнен в программном комплексе ScadOffice
• Сложные конструкции: монолитный железобетонный каркас, фундаментная плита, колонны, перекрытия — расчет и конструирование всех основных элементов.
• Детальное армирование: фундаментная плита, типовое перекрытие, колонна КМ 10 — полные схемы армирования.
• Практическая направленность: технологическая карта на возведение типового этажа, сетевой график, строительный генплан.
• Сравнение вариантов: анализ различных конструктивных решений с обоснованием выбора.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда и окружающей среды.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №2134 по доступной цене — 4 400 рублей.
