Диплом №2135 "5-ти этажный жилой дом с подземной автостоянкой в г. Липецк"
Обращаем внимание, что любой проект можно привязать к Вашему городу, в большинстве случаев для этого необходимо только пересчитать теплотехнический расчет.

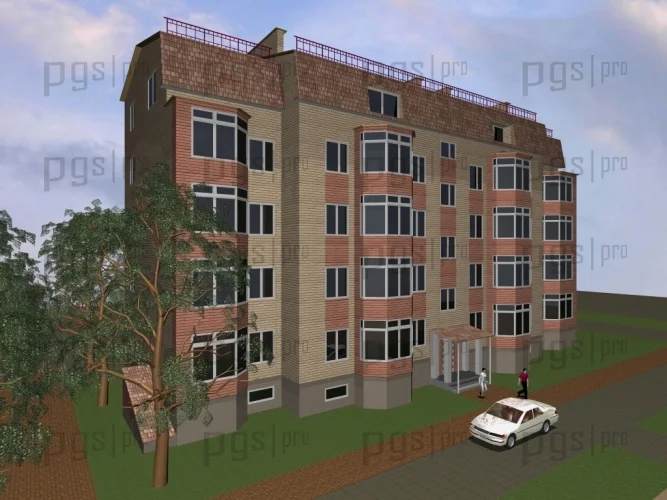

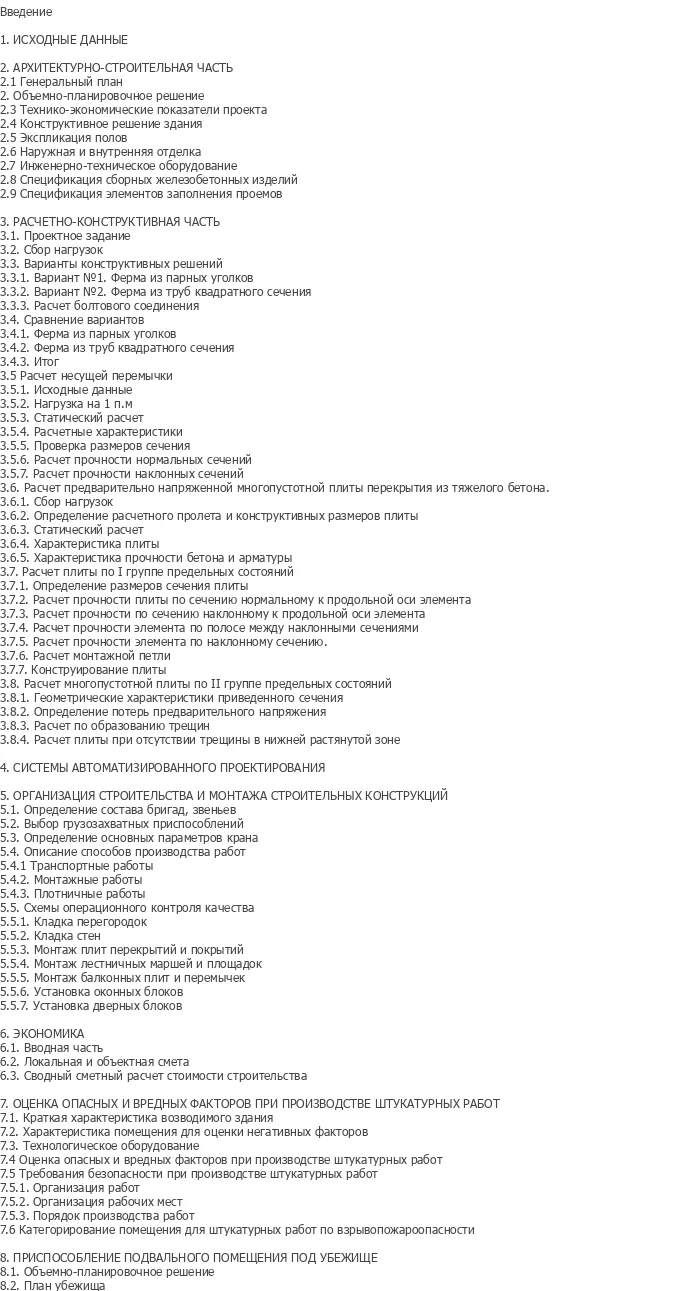

Настоятельно рекомендуем внимательно ознакомиться с содержанием пояснительной записки, конструктивными решениями здания, а также составом графической части диплома.

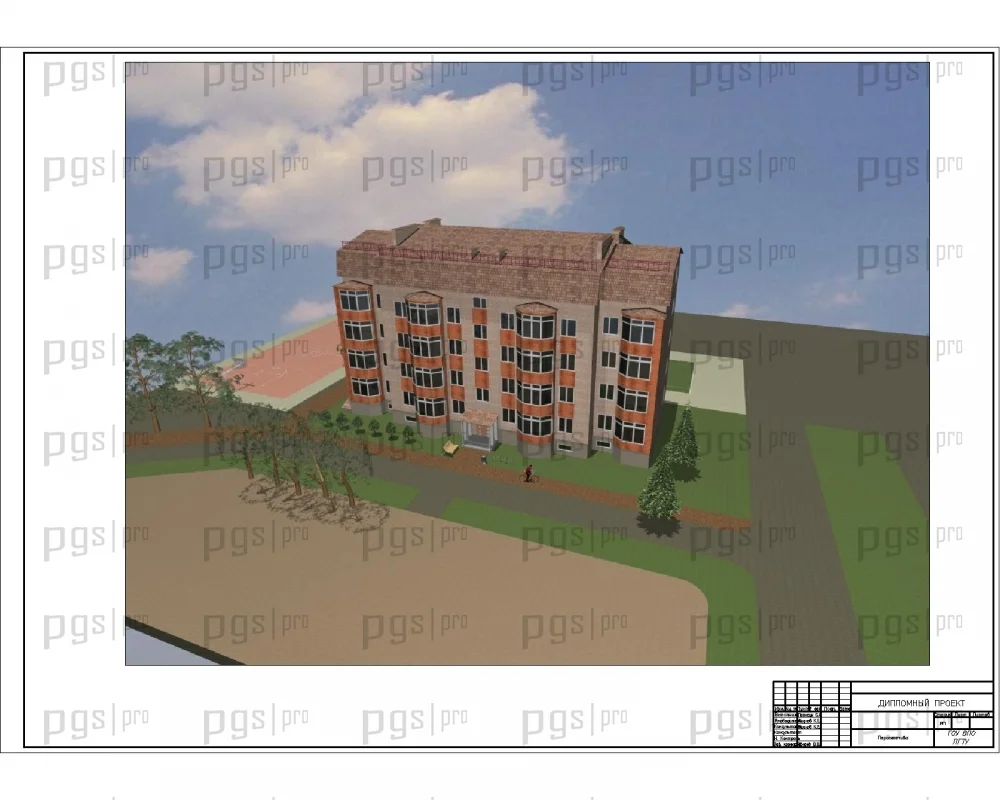

1.3D модель здания.jpg

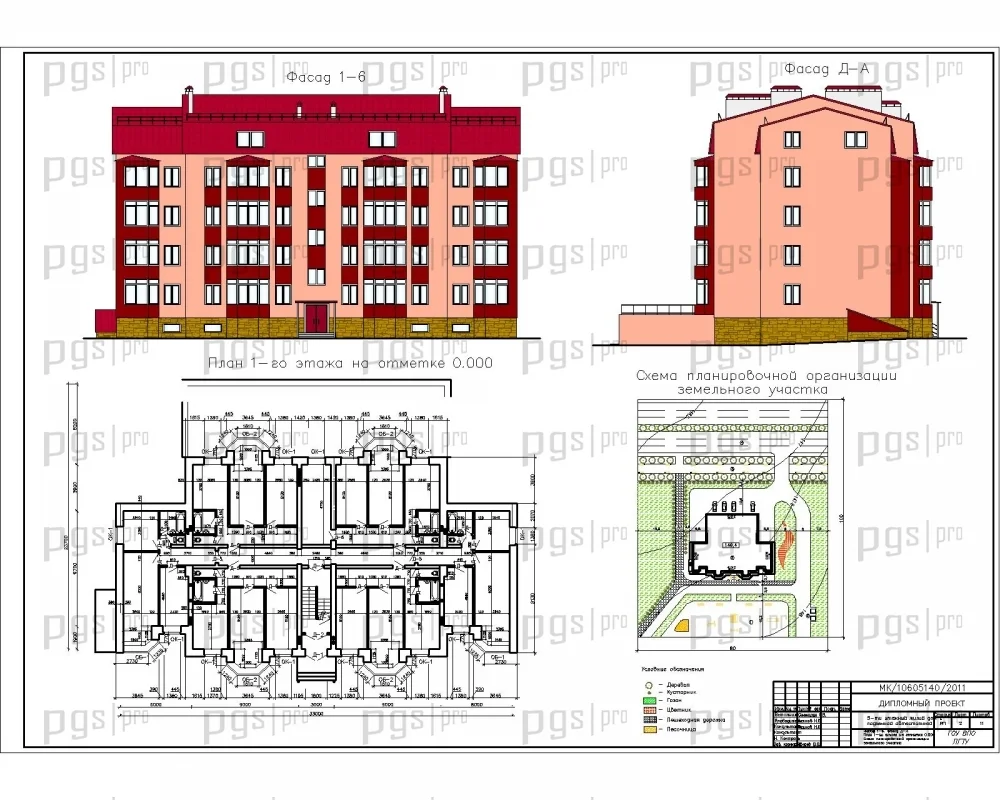

2.Фасады, геенеральный план, план 1-го этажа.jpg

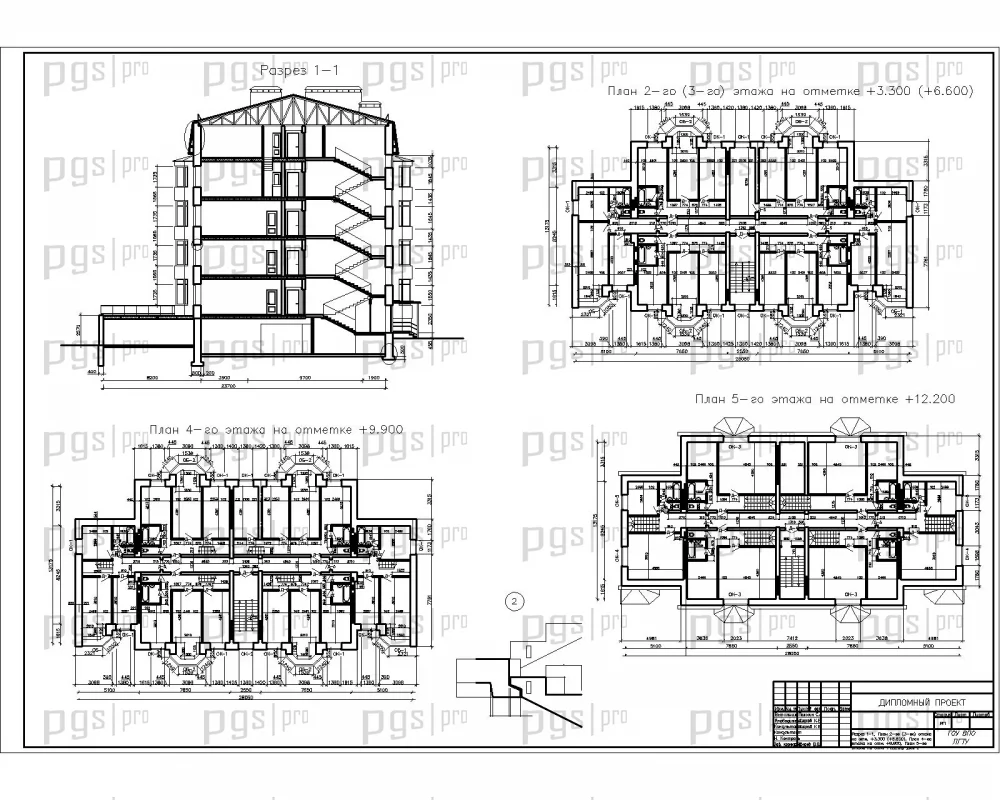

3.Планы, разрез.jpg

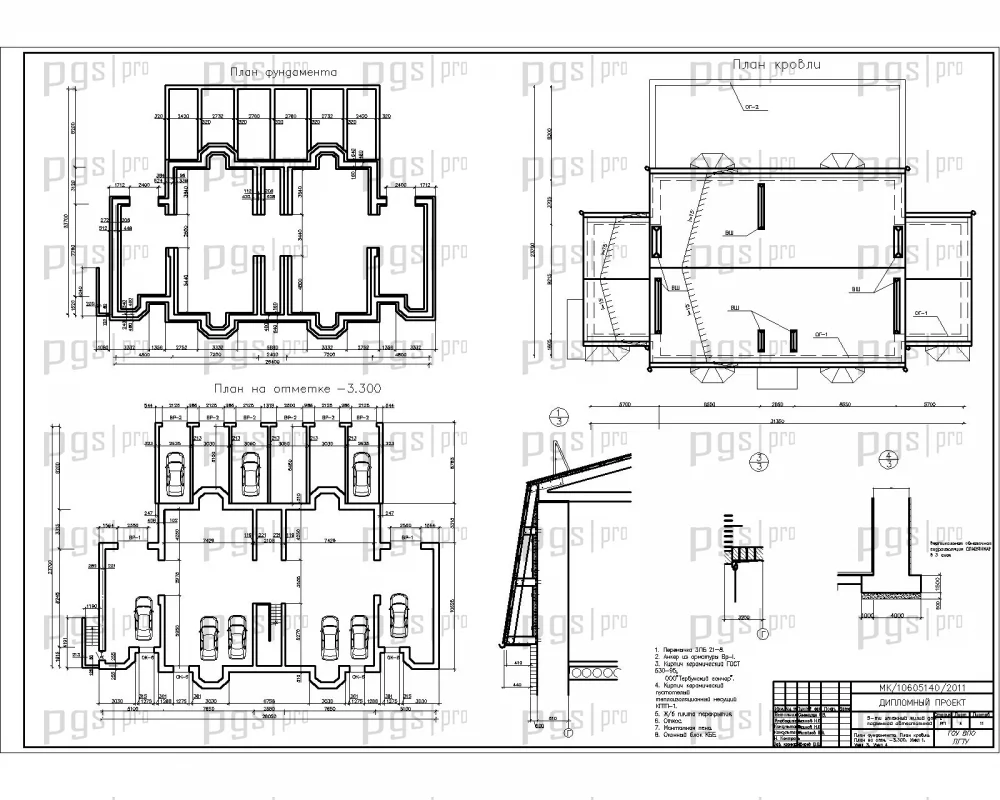

4.План подхемной автостоянки, план фундамнтов и кровли.jpg

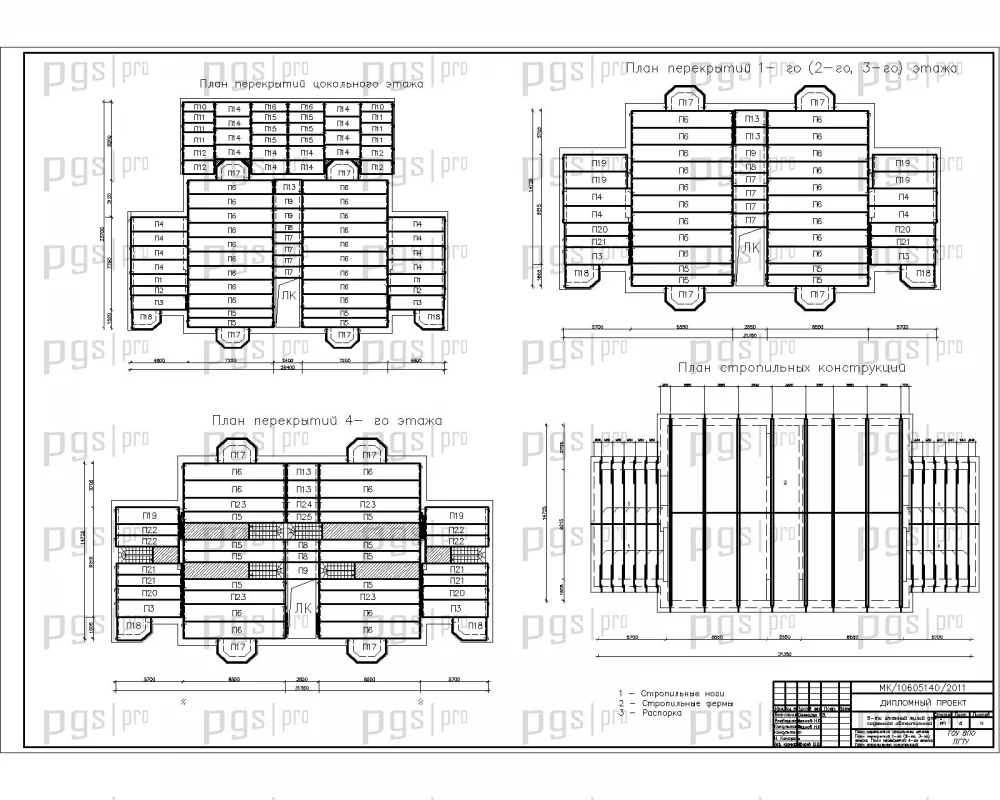

5.Планы перекрытий.jpg
6.Сравнение вариантов конструкции фермы.jpg

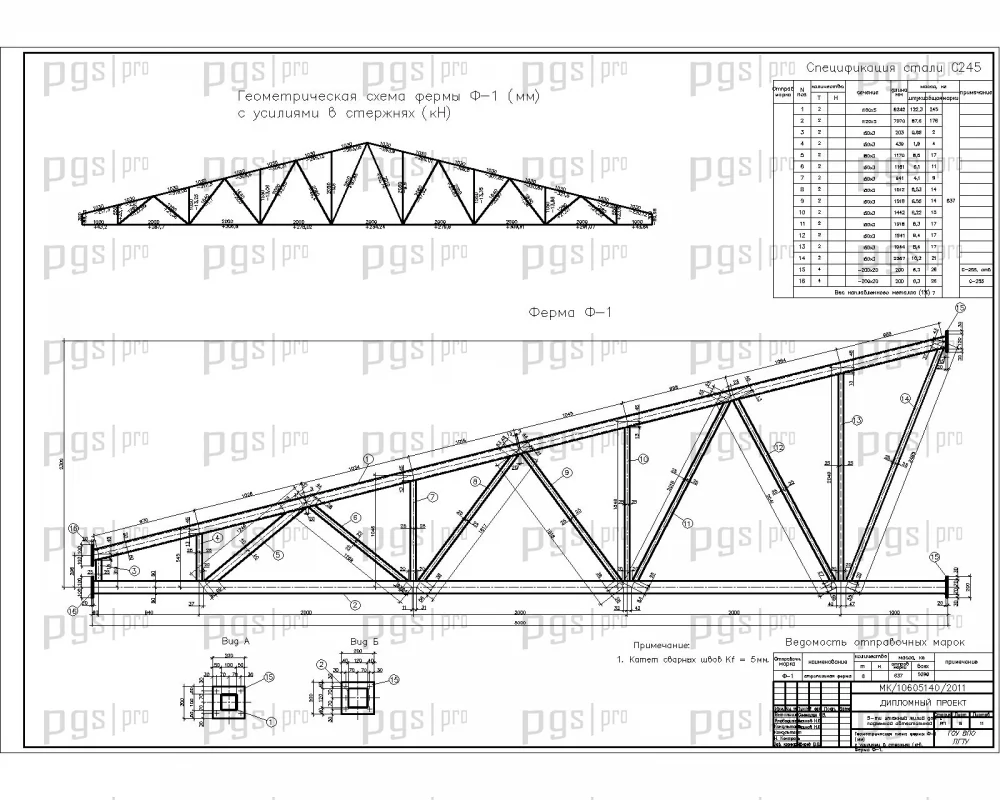

7.Конструирование фермы.jpg

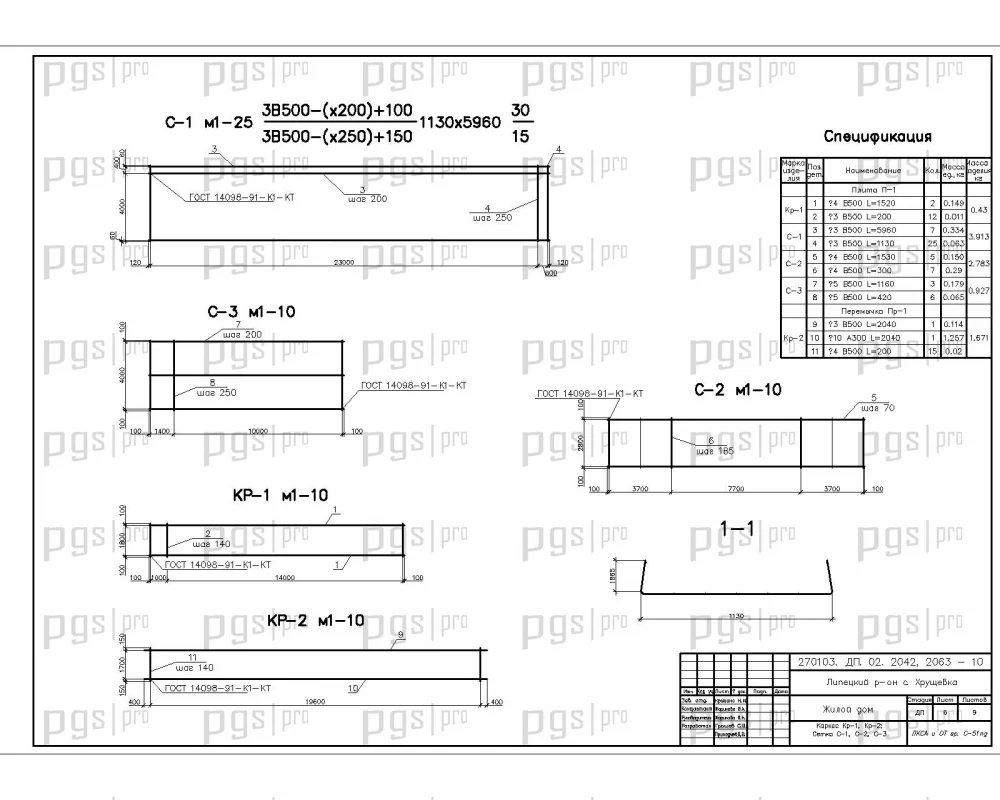

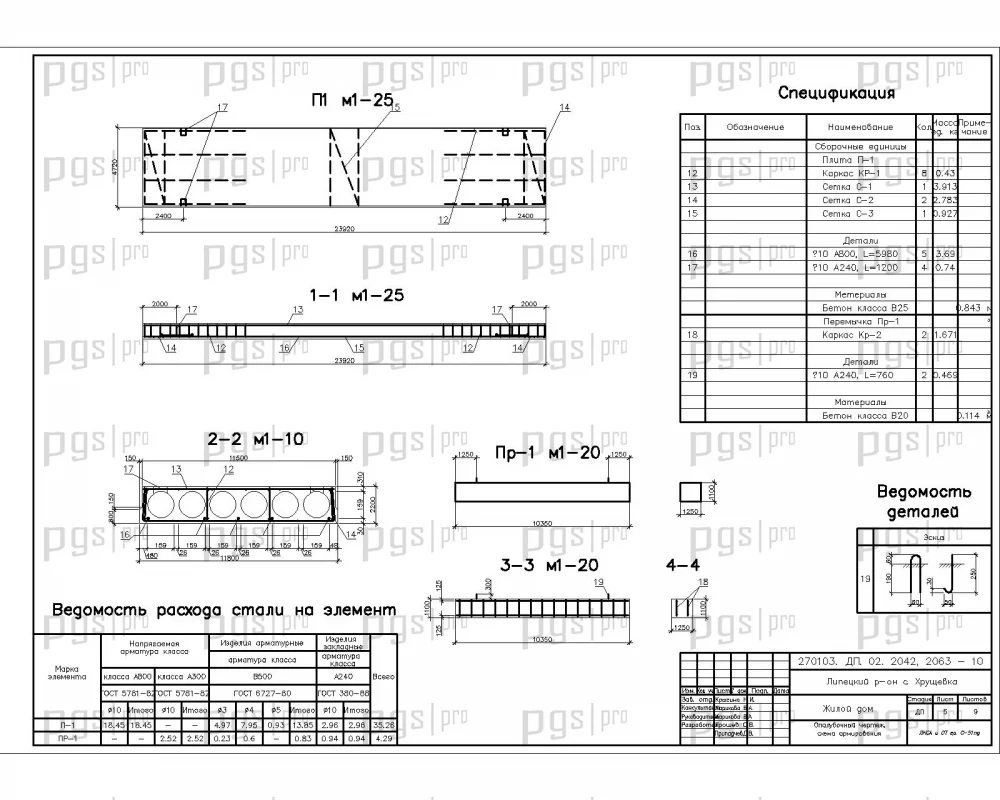

8.Конструирование плиты.jpg
9.Конструирование плиты.jpg

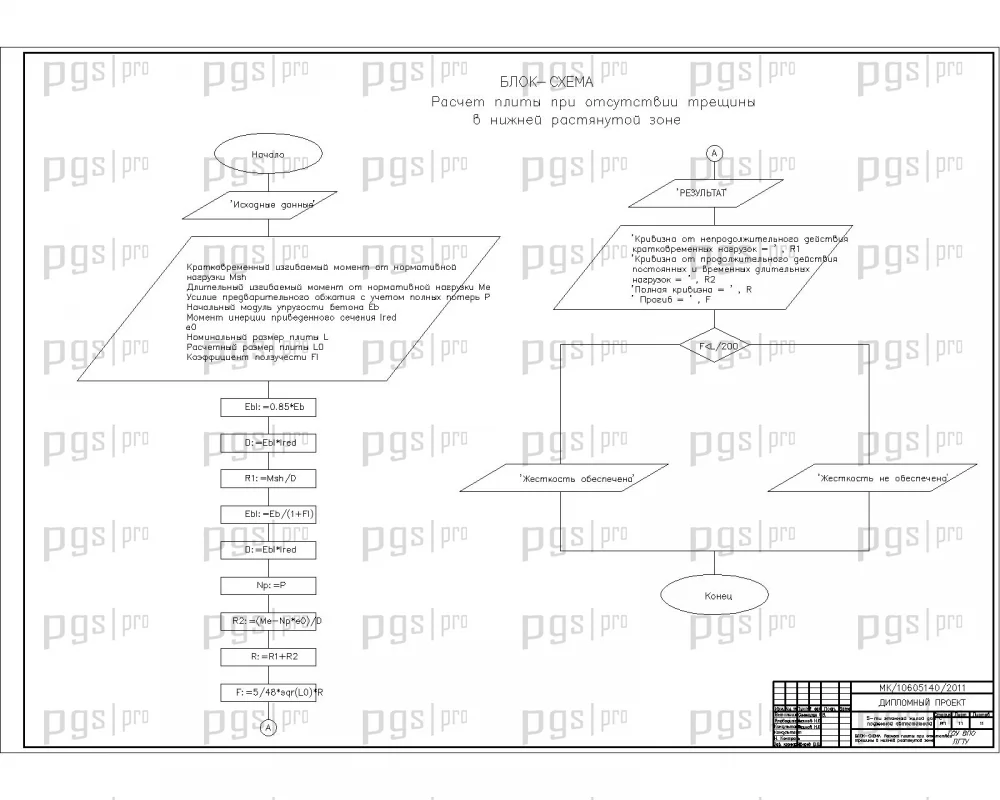

10.Блок-схема расчета плиты.jpg

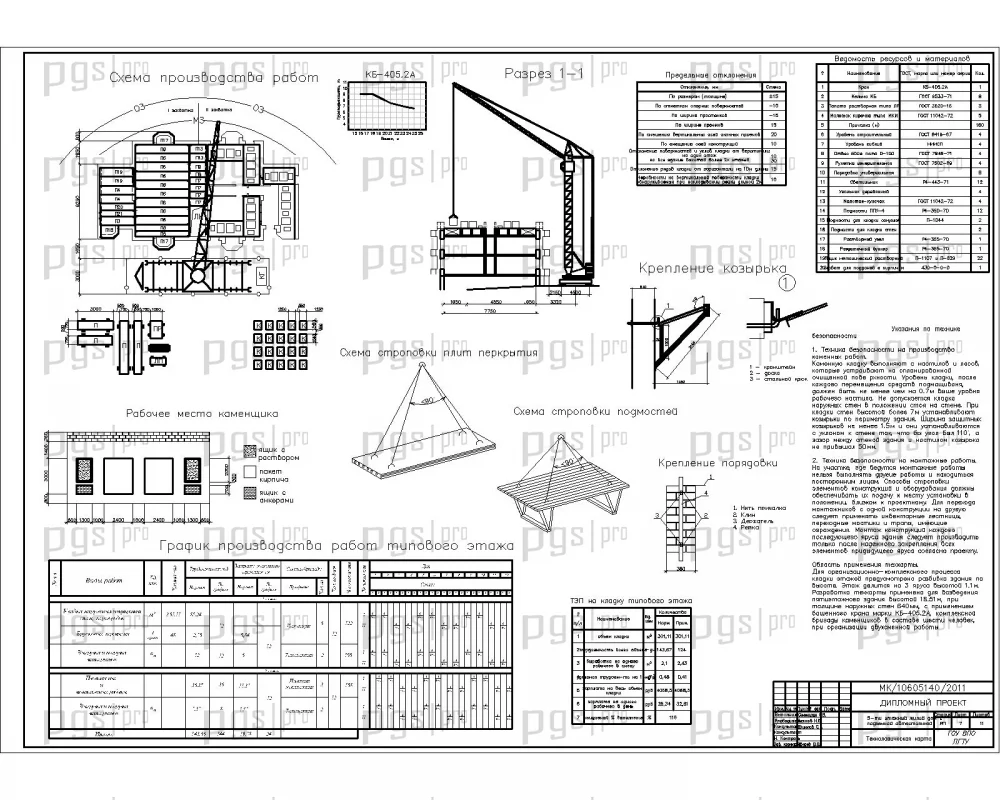

11.Технологическая карта на устройство типового этажа.jpg

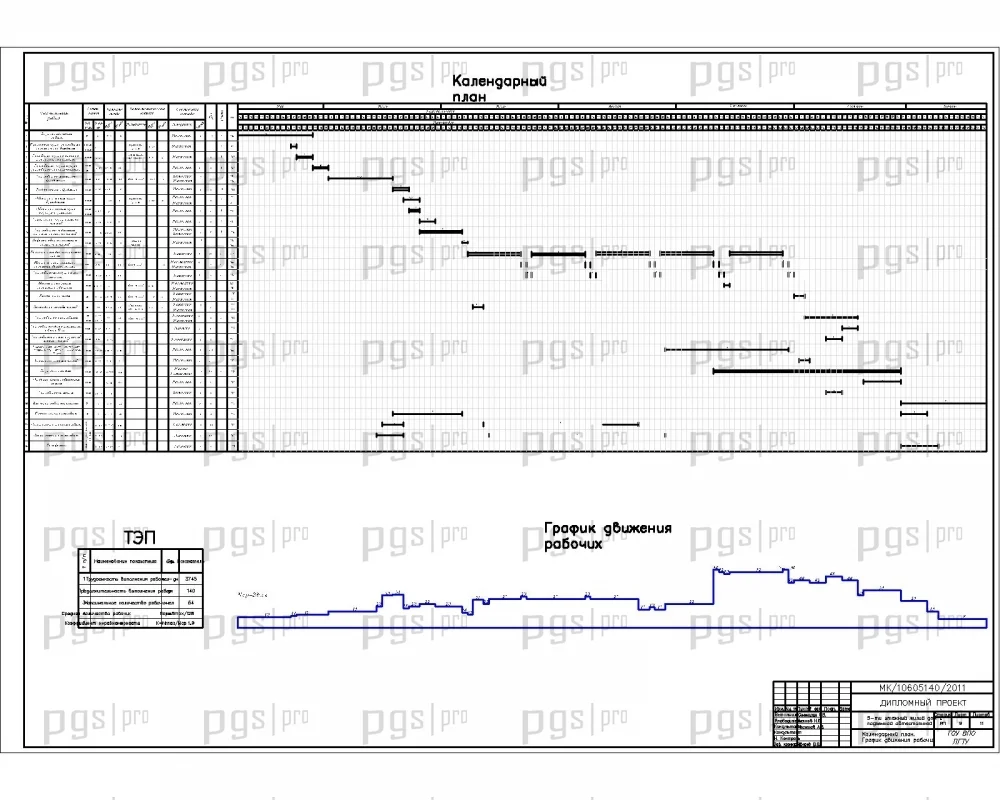

12.Календарный план производства работ.jpg

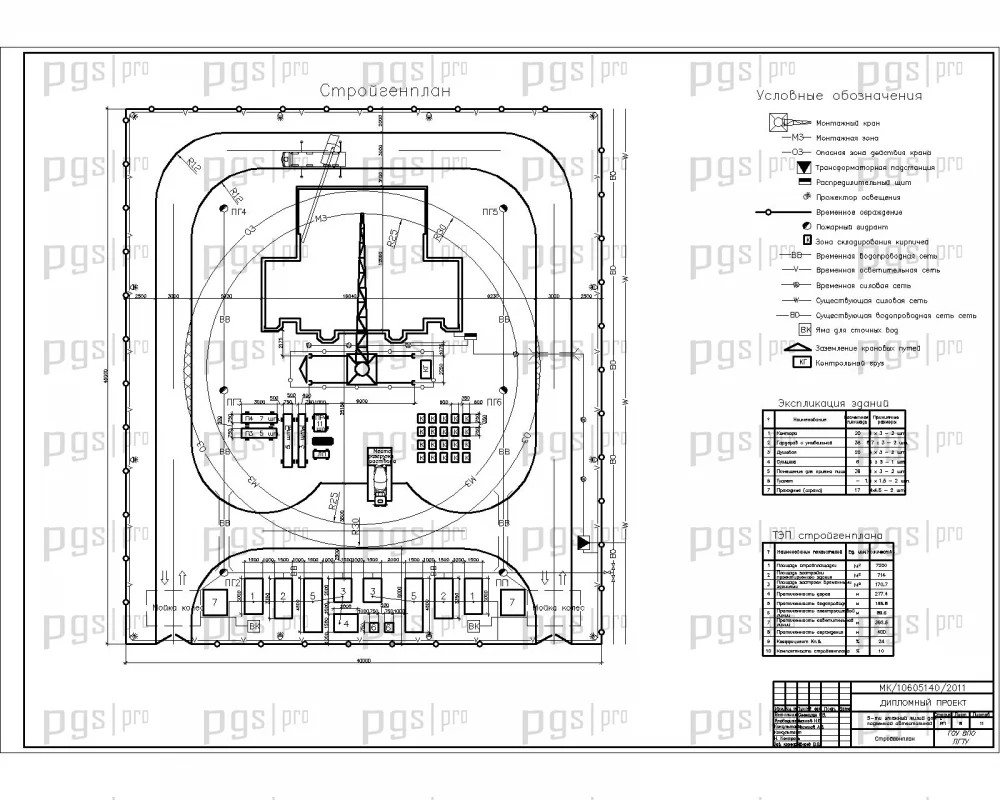

13.Строительный генеральный план.jpg
Дипломный проект №2135 «5-ти этажный жилой дом с подземной автостоянкой в г. Липецк» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории многоэтажных жилых зданий и предназначен для постоянного проживания с подземной автостоянкой и пристроенными гаражами. Проект выполнен с учетом климатических условий г. Липецк и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела. Диплом включает полный комплект пояснительной записки и графической части, оформленных в соответствии с требованиями вузовской подготовки.

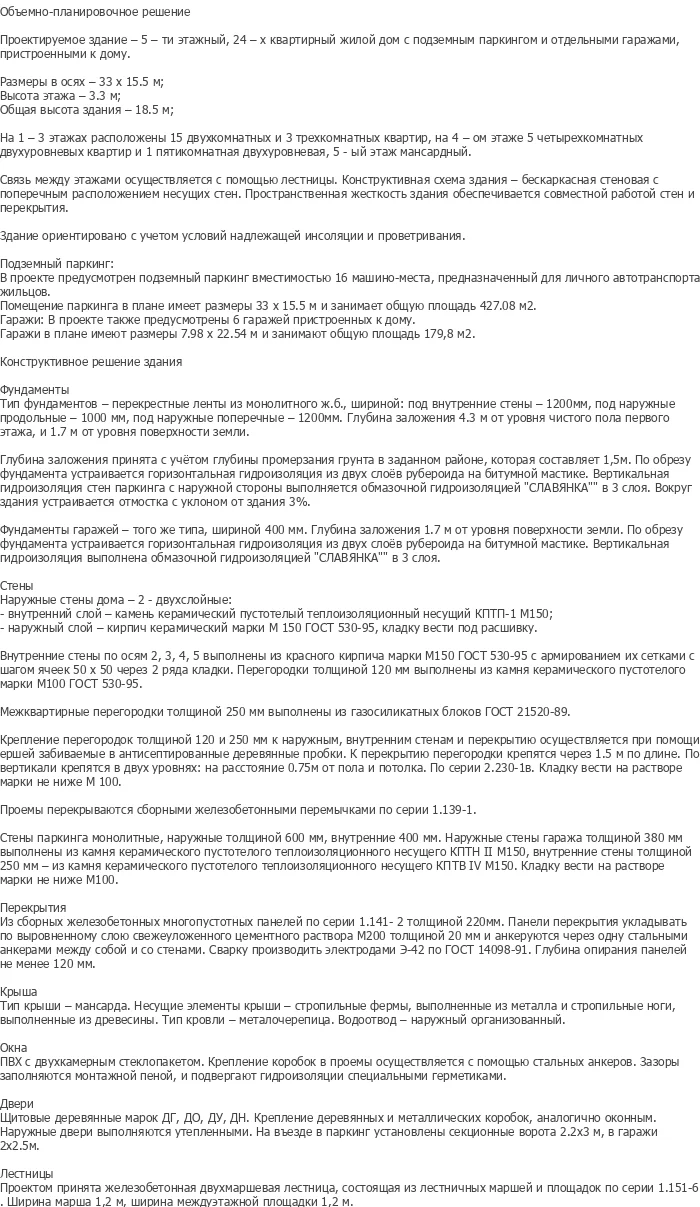

Проектируемый объект представляет собой 5-этажный жилой дом в городе Липецк с подземной автостоянкой и пристроенными гаражами. Здание имеет габаритные размеры 33,0 × 15,5 м при общей высоте 18,5 м. Дом предусматривает 24 квартиры, высота этажа составляет 3,3 м. Подземный паркинг вместимостью 16 машиномест имеет размеры 33 × 15,5 м и занимает общую площадь 427,08 м². Дополнительно предусмотрены 6 пристроенных гаражей размерами 7,98 × 22,54 м общей площадью 179,8 м². Данный ПГС дипломный проект разработан для постоянного проживания и относится к категории многоэтажных жилых зданий со встроенно-пристроенными нежилыми помещениями. Этот шаблон проекта подходит студентам строительных специальностей, преподавателям и специалистам по проектированию жилых домов малой этажности. На 1–3 этажах расположены 15 двухкомнатных и 3 трехкомнатных квартиры, на 4-м этаже — 5 четырехкомнатных двухуровневых квартир и 1 пятикомнатная двухуровневая, 5-й этаж мансардный. Связь между этажами осуществляется с помощью лестницы. Здание ориентировано с учетом условий надлежащей инсоляции и проветривания. Расчет конструкций выполнен в программах «Turbo Pascal» и «SCAD». Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №2135 предлагает оптимальное соотношение цены и качества для защиты в строительном вузе. Проект содержит 13 листов чертежей в программе AutoCAD. Состав графической части включает 3D модель здания, фасады, генеральный план, план 1-го этажа, планы этажей и разрез, план подземной автостоянки, план фундаментов и кровли, планы перекрытий, сравнение вариантов конструкции фермы, конструирование фермы, конструирование плиты, блок-схему расчета плиты, технологическую карту на устройство типового этажа, календарный план производства работ, строительный генеральный план.
Функциональные связи в здании решены поэтажно с четким зонированием жилых, parking-функций и технических помещений. В основу планировочной структуры положен принцип комплексной застрой
