Дипломный проект №2136 «Многоэтажный многоквартирный жилой дом в городе Иваново» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории многоэтажных жилых зданий и предназначен для постоянного проживания семей. Проект выполнен с учетом климатических условий Иваново и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела. В комплект входит отчет по практике. Данный шаблон проекта подходит студентам строительных специальностей, преподавателям и специалистам по проектированию многоэтажных жилых домов.

Проектируемый объект — многоэтажный многоквартирный жилой дом в городе Иваново, представляющий собой девятиэтажное здание бескаркасной конструктивной схемы с несущими стенами. Данный ПГС дипломный проект относится к категории типовых многоэтажных жилых зданий и предназначен для постоянного проживания семей. Здание состоит из двух одноподъездных секций и включает в себя цокольный этаж с встроенными техническими и хозяйственными помещениями.

Габаритные размеры здания составляют 73,92 × 15,72 м при высоте 33,62 м. Конструктивная схема реализована с продольными и поперечными несущими стенами, обеспечивающими необходимую пространственную жесткость. Связь между этажами осуществляется с помощью лифта и межэтажных лестниц. Данный шаблон проекта подходит студентам строительных специальностей, преподавателям и специалистам по проектированию многоэтажных жилых домов. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №2136 предлагает оптимальное соотношение цены и качества.

В первой секции запроектировано 27 квартир, из них 9 двухкомнатных и 18 трехкомнатных. Во второй секции запроектировано 36 квартир, из них 1 однокомнатная, 17 двухкомнатных и 18 трехкомнатных. В цокольном этаже размещены водомерный узел, технические помещения, хозяйственные сараи, электрощитовая и насосная.

Объемно-планировочные решения приняты с учетом санитарных и противопожарных требований к многоэтажным жилым зданиям. В однокомнатных квартирах предусмотрены жилая комната-спальня, кухня, санузел и коммуникационные помещения. В двухкомнатных квартирах предусмотрены жилая комната-спальня, гостиная, кухня, санузел, а также летние помещения — балконы и лоджии.

В трехкомнатных квартирах предусмотрены две спальни, гостиная, кухня, санузел, а также летние помещения — балконы и лоджии. В состав помещений многоэтажного жилого дома кроме квартир запроектированы встроенные помещения: жилые, хозяйственные сараи. Многоэтажные жилые дома являются основным типом жилища в городах нашей страны, позволяя рационально использовать территорию и сокращать протяженность инженерных сетей.

Наружная отделка выполнена цокольной частью из рельефных цокольных блоков заводского изготовления и облицовочного красного кирпича. Внутренняя отделка: стены обклеиваются обоями после штукатурки, кухни обклеиваются моющимися обоями, участки стен над санитарными приборами облицовываются глазурованной плиткой. В санузлах полы из керамической плитки, стены белятся мелопастой и устраивается панель из окраски масляными или эмалевыми красками.

Конструктивные решения разработаны с учетом геологических условий строительной площадки. Фундаменты — свайные, состоящие из монолитного ростверка, на который устанавливаются фундаментные блоки. Исходя из геологических условий принимаем сваи марки С4-30 длиной 4 м. Фундаментные блоки укладываются на цементно-песчаном растворе М50 с перевязкой швов. Местные заделки выполняются из кирпича К150/1/50 ГОСТ 530-95 на растворе К75.

Наружные стены здания выполнены колодцевой кладкой из силикатного кирпича способом с применением эффективного утеплителя из пенополистирола толщиной 120 мм. Общая толщина стены 640 мм. Внутренние стены запроектированы толщиной 380 мм, выполняются из силикатного кирпича марки М100 плотностью 1800 кг/м³ на растворе М50. Кладку каналов выполняют из кирпича марки К-75/1/15 ГОСТ 530-95 на растворе М50.

Перекрытия и покрытия запроектированы из типовых сборных железобетонных плит с предварительным напряжением арматуры. Примыкание сборных плит перекрытий и покрытий увеличивает скорость возведения зданий. Монолитные участки перекрытия выполняются из бетона класса В15, арматуры класса А-III, А-I и прокатных профилей-швеллеров и уголков. Жесткость диска перекрытия обеспечивается за счет анкеровки плит через одну между собой и между плитами и стенами, а также в результате заполнения швов.

В технологическом разделе разработан проект производства работ (ППР) на кирпичную кладку наружных и внутренних стен. ППР включает объемы работ, способы производства, комплектацию машин и механизмов, трудовые затраты и мероприятия по технике безопасности. Организационно-технологические решения включают ведомость потребности в основных строительных материалах и конструкциях, ведомость потребности в рабочих кадрах и материально-технических ресурсах, спецификацию сборных элементов, выбор строповочных и монтажных приспособлений.

Выбор методов производства работ и основных строительных машин включает монтажный кран, поперечную и продольную привязку, определение зон влияния крана. Проектирование календарного плана производства работ включает исходные данные для расчета сетевого графика, расчет сетевого графика, сетевой график производства работ и технико-экономическое обоснование сетевого графика. Проектирование стройгенплана включает устройство временных дорог, временные здания на строительной площадке, организацию приобъектных складов, электроснабжение, временное водоснабжение и технико-экономическое обоснование стройгенплана.

Технологические карты разработаны на устройство свайного фундамента, на колодцевую кладку и на кровельные работы. Каждая технологическая карта включает область применения, организацию и технологию выполнения работ, указания по технике безопасности, ведомость потребности в машинах и приспособлениях, калькуляцию затрат труда и заработной платы рабочих, технико-экономическое обоснование и календарный график производства работ.

Диплом №2136 выделяется среди аналогичных работ по ПГС следующими характеристиками:

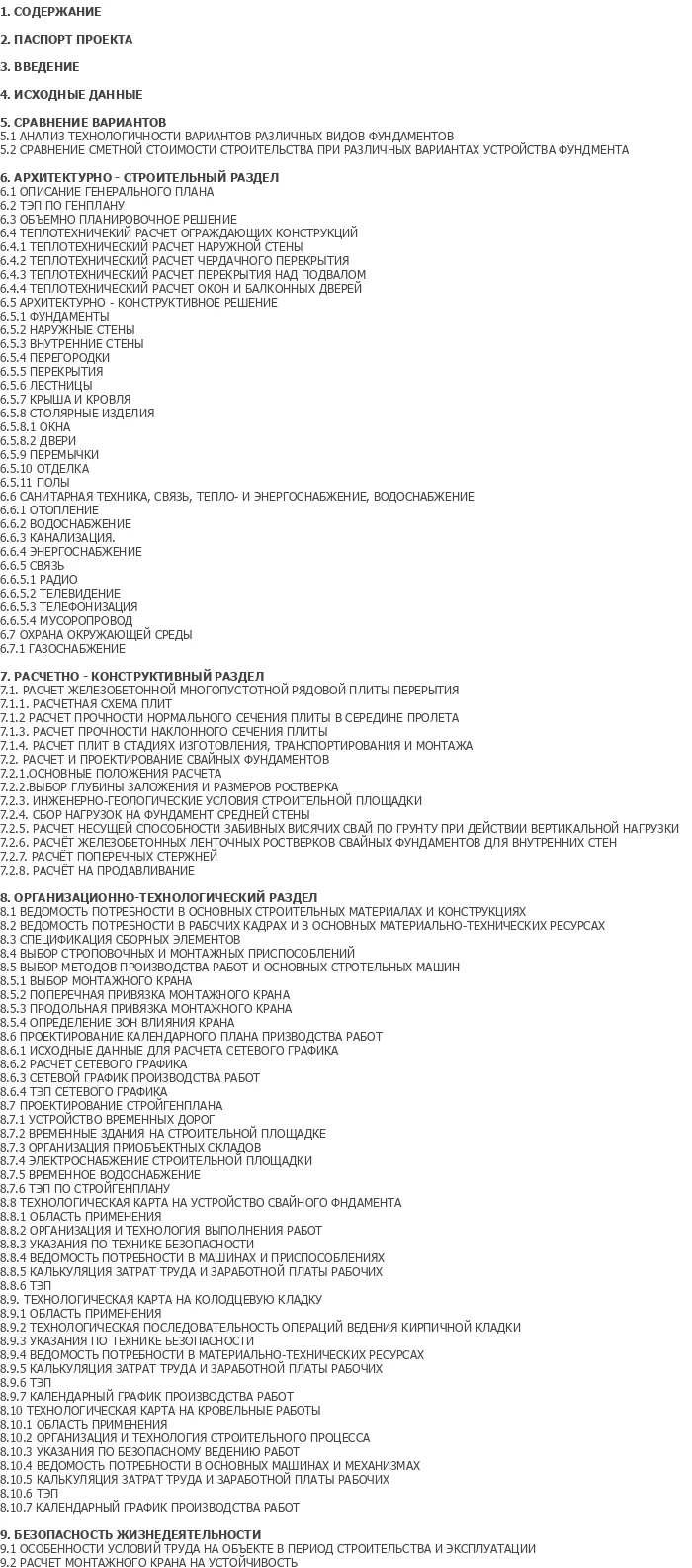

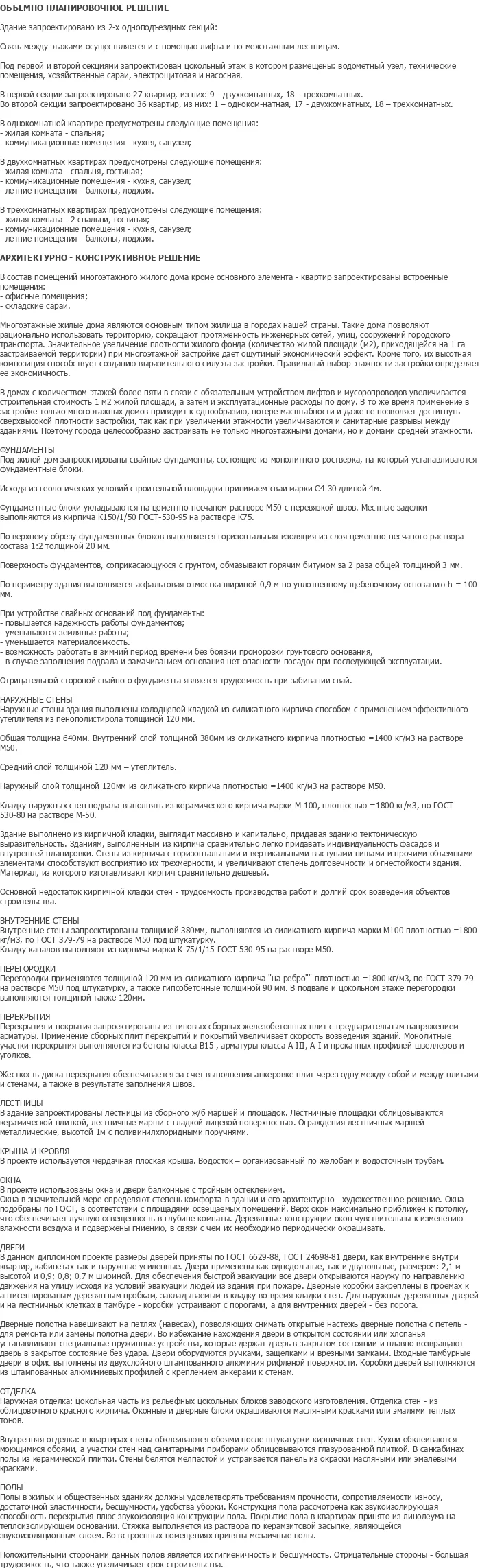

• Полная комплектация: 112 листов пояснительной записки, 12 листов графики AutoCAD и отчет по практике — объем соответствует требованиям вузовской подготовки.
• Типовая архитектурная форма: девятиэтажный многоквартирный дом — универсальный объект для защиты.
• Сложные фундаменты: свайный фундамент с монолитным ростверком — расчет и конструирование свай, ростверка и плит перекрытия.
• Ручной расчет: соответствует требованиям вузовской подготовки по специальности ПГС.
• Практическая направленность: ППР на кирпичную кладку, календарный план, строительный генплан, технологические карты.
• Разнообразие конструкций: сваи, ростверк, несущие стены, перекрытия, лестницы, кровля — расчет и конструирование всех основных элементов.
• Большой жилой фонд: 63 квартиры различной планировки — от однокомнатных до трехкомнатных.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда и окружающей среды.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №2136 по доступной цене — 5 000 рублей.
