Дипломный проект №2141 «Проектирование секции 19-ти этажного жилого дома в г. Иваново» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории многоэтажных жилых зданий и предназначен для постоянного проживания с встроенными торговыми и общественными помещениями. Проект выполнен с учетом климатических условий г. Иваново и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела. Диплом включает полный комплект пояснительной записки и графической части, оформленных в соответствии с требованиями вузовской подготовки.

Проектируемый объект представляет собой 19-этажную секцию жилого дома в городе Иваново на улице Каширова и улице Ленинградской. Здание имеет габаритные размеры 29,20 × 18,75 м при общей высоте 66,5 м. Проектируемая секция предусматривает 72 квартиры, подвальное помещение высотой 2,35 м и технический чердак высотой 1,9 м. Данный ПГС дипломный проекта разработан для постоянного проживания и относится к категории многоэтажных жилых зданий со встроенно-пристроенными нежилыми помещениями. Этот шаблон проекта подходит студентам строительных специальностей, преподавателям и специалистам по проектированию жилых домов средней этажности. Высота жилых помещений со 2 по 19 этаж составляет 2,7 м, высота первого этажа — 3,90 м, высота подвального этажа — 2,35 м, высота технического чердака — 1,9 м. На 1-ом этаже предусматриваются помещения различных магазинов и сопутствующие им помещения, теплогенераторная. В подвале запроектированы электрощитовые, насосная и водомерный узел. Для доставки жильцов на этажи предусмотрены два пассажирских лифта с остановками с 1-го по 19 этаж. Проектом предусмотрен лифт РТ13/16-19 грузоподъемностью Q=1000 кг и лифт РТ06/16-19 грузоподъемностью Q=500 кг. Двери кабин лифтов противопожарные с пределом огнестойкости EI=60. Лифтерная предусмотрена на первом этаже. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №2141 предлагает оптимальное соотношение цены и качества для защиты в строительном вузе. Проект содержит 13 листов чертежей в программе AutoCAD. Состав графической части включает 3D модель жилого комплекса, 3D модель проектируемой секции, схему планировочной организации земельного участка, планы этажей и план кровли, разрезы, проектирование узлов, сравнение вариантов, конструирование фундамента, технологическую карту на устройство кровли из полимерной мембраны LOGICROOF, технологическую карту на монтаж колонн, календарный график, стройгенплан на возведение подземной и надземной части.

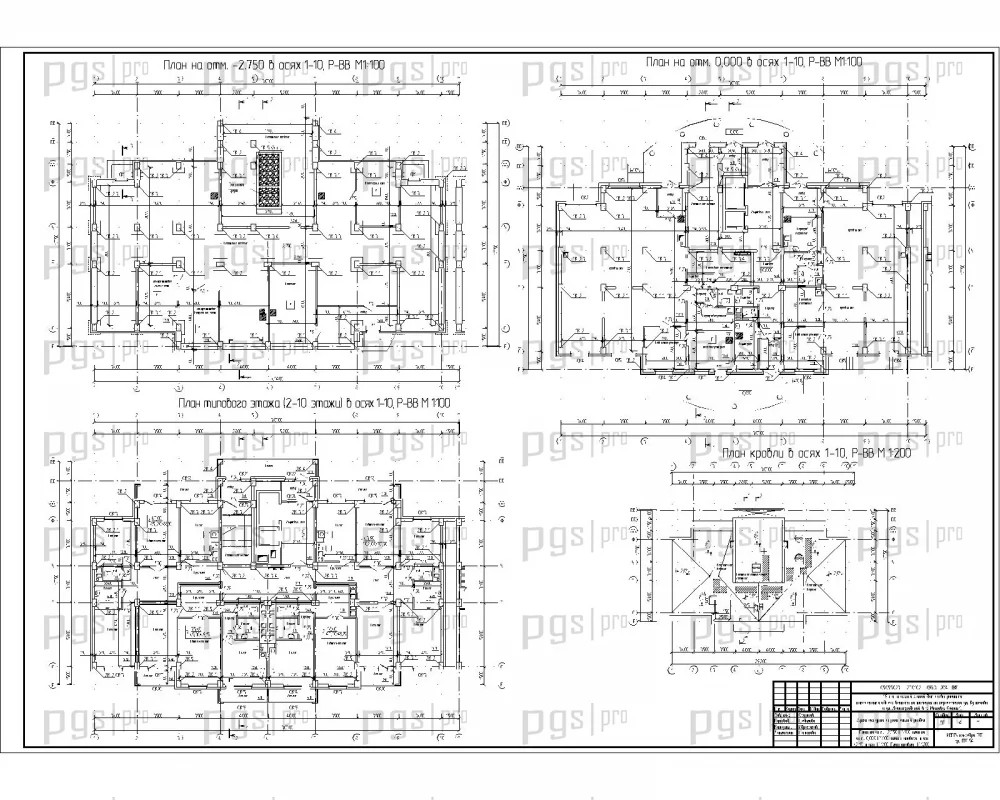

Функциональные связи в здании решены поэтажно с четким зонированием жилых, торговых и технических функций. В основу планировочной структуры положен принцип комплексной застройки с размещением нежилых помещений на нижних этажах и жилых — на верхних. Здание имеет в плане габаритные размеры 29,20 × 18,75 м, что обеспечивает компактность и рациональное использование площади участка. Здание разработано каркасного типа из сборных элементов. На 2–19 этажах литера жилого дома запроектированы квартиры, предназначенные для заселения одной семьей. В каждой квартире запроектированы жилые комнаты и подсобные помещения (кухня, прихожая, ванная комната, сан. узел, коридор). Во всех квартирах запроектированы остекленные лоджии. Жилые комнаты, кухни, кабинеты в магазинах первого этажа, лестничные клетки имеют естественное освещение. На первом этаже предусмотрены помещения магазинов и сопутствующие им помещения, теплогенераторная. В подвале запроектированы электрощитовые, насосная и водомерный узел. Для доставки жильцов на этажи предусмотрены два пассажирских лифта с остановками с 1-го по 19 этаж. Проектом предусмотрен лифт РТ13/16-19 грузоподъемностью Q=1000 кг и лифт РТ06/16-19 грузоподъемностью Q=500 кг. Двери кабин лифтов противопожарные с пределом огнестойкости EI=60. Лифтерная предусмотрена на первом этаже.

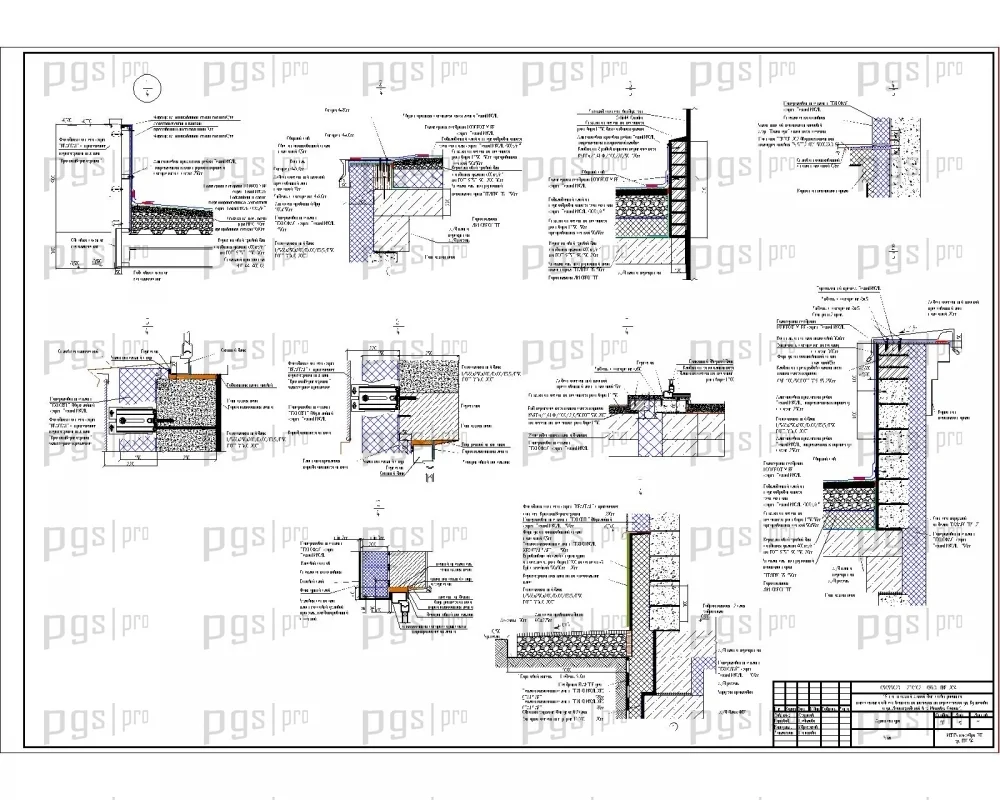

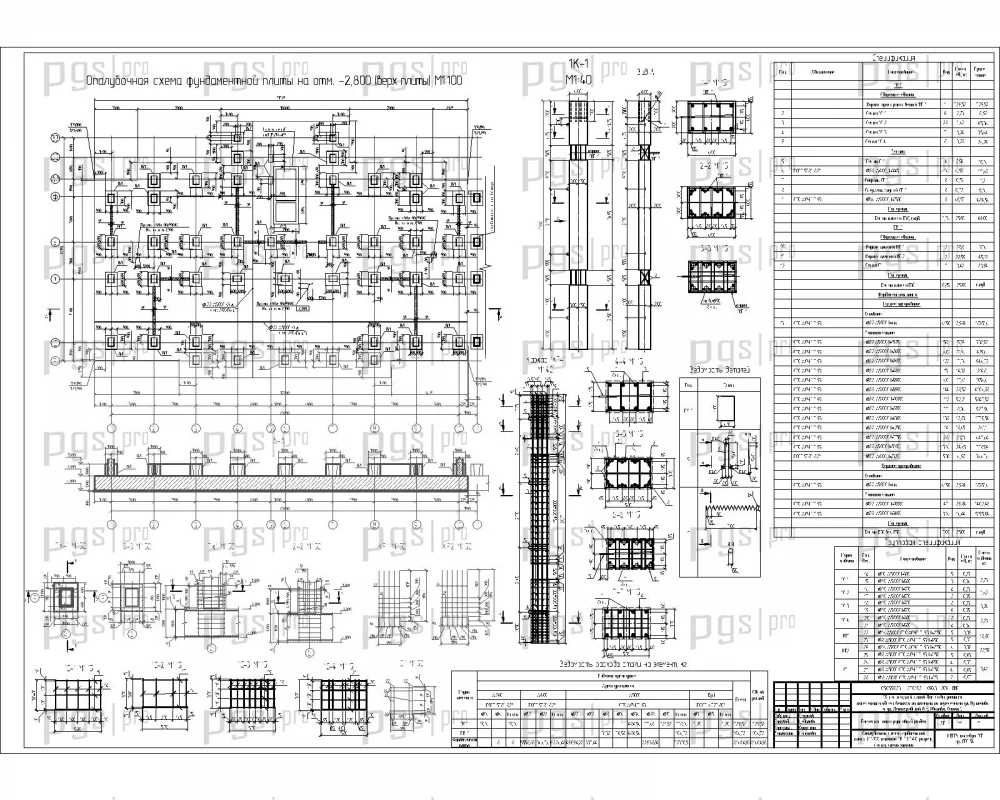

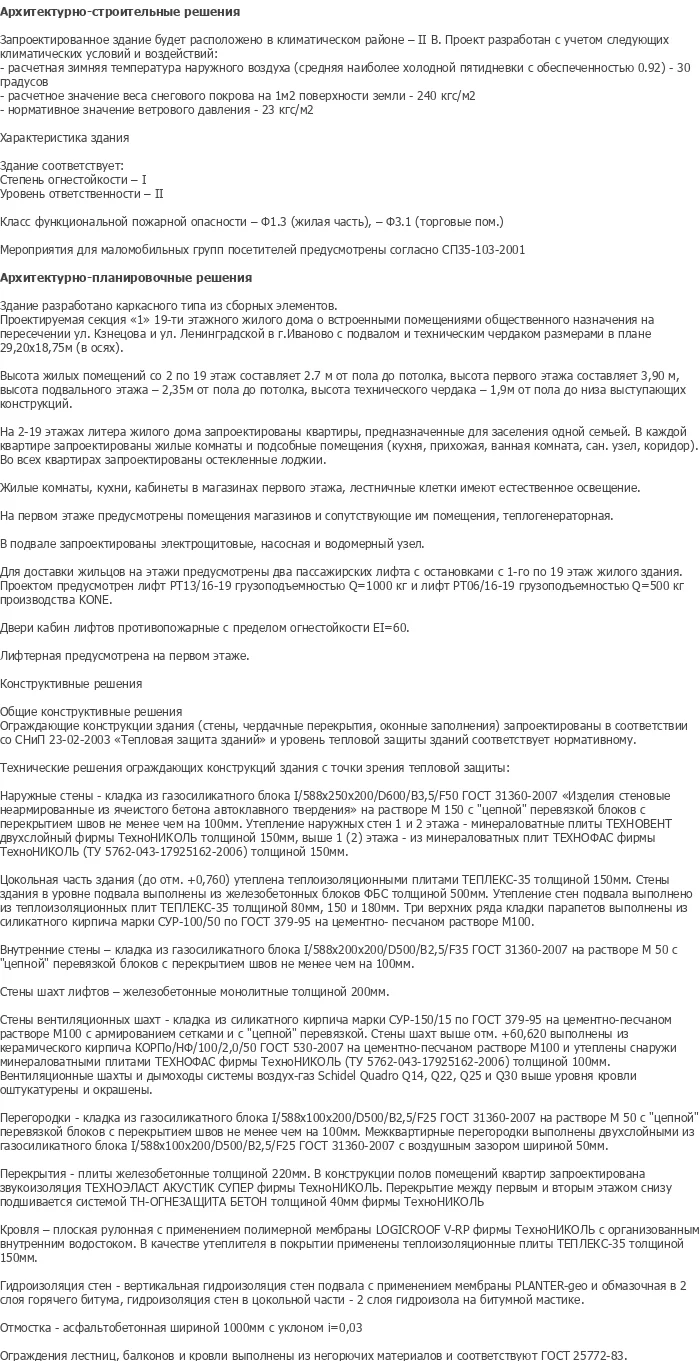

Конструктивная схема здания — многоэтажная пространственная рама, образованная сборными железобетонными колоннами, ригелями и плитами перекрытия. Расчет конструкций выполнен в программном комплексе. Здание соответствует I степени огнестойкости и II уровню ответственности. Класс функциональной пожарной опасности — Ф1.3 (жилая часть), Ф3.1 (торговые помещения). Фундамент — плоская монолитная железобетонная плита. Наружные стены — самонесущие из газосиликатных блоков. Утепление наружных стен 1 и 2 этажей выполнено минераловатными плитами ТЕХНОВЕНТ двухслойный, выше 1(2) этажа — минераловатными плитами ТЕХНОФАС фирмы ТехноНИКОЛЬ толщиной 100 мм. Цокольная часть здания (до отм. +0,760) утеплена теплоизоляционными плитами ТЕПЛЕКС-35 толщиной 150 мм. Стены подвала — из железобетонных блоков ФБС толщиной 500 мм, утеплены теплоизоляционными плитами ТЕПЛЕКС-35 толщиной 80, 150 и 180 мм. Стены лифтовых шахт — железобетонные монолитные толщиной 200 мм. Стены вентиляционных шахт — кладка из силикатного кирпича марки СУР-150/15 на цементно-песчаном растворе М100 с армированием сетками и с цепной перевязкой. Внутренние стены — кладка из газосиликатного блока I/588×100×200/D500/B2,5/F25 ГОСТ 31360-2007 на растворе М 50 с цепной перевязкой блоков с перекрытием швов не менее чем на 100 мм. Межквартирные перегородки выполнены двухслойными из газосиликатного блока I/588×100×200/D500/B2,5/F25 ГОСТ 31360-2007 с воздушным зазором шириной 50 мм. Перекрытия — плиты железобетонные толщиной 220 мм. В конструкции полов помещений квартир запроектирована звукоизоляция ТЕХНОЭЛАСТ АКУСТИК СУПЕР фирмы ТехноНИКОЛЬ. Перекрытие между первым и вторым этажом снизу подшивается системой ТН-ОГНЕЗАЩИТА БЕТОН толщиной 40 мм фирмы ТехноНИКОЛЬ. Кровля — плоская рулонная с применением полимерной мембраны LOGICROOF V-RP фирмы ТехноНИКОЛЬ с организованным внутренним водостоком. В качестве утеплителя в покрытии применены теплоизоляционные плиты ТЕПЛЕКС-35 толщиной 150 мм. Гидроизоляция стен — вертикальная гидроизоляция стен подвала с применением мембраны PLANTER-geo и обмазочная в 2 слоя горячего битума, гидроизоляция стен в цокольной части — 2 слоя гидроизола на битумной мастике. Отмостка — асфальтобетонная шириной 1000 мм с уклоном i=0,03. Ограждения лестниц, балконов и кровли выполнены из негорючих материалов и соответствуют ГОСТ 25772-83.

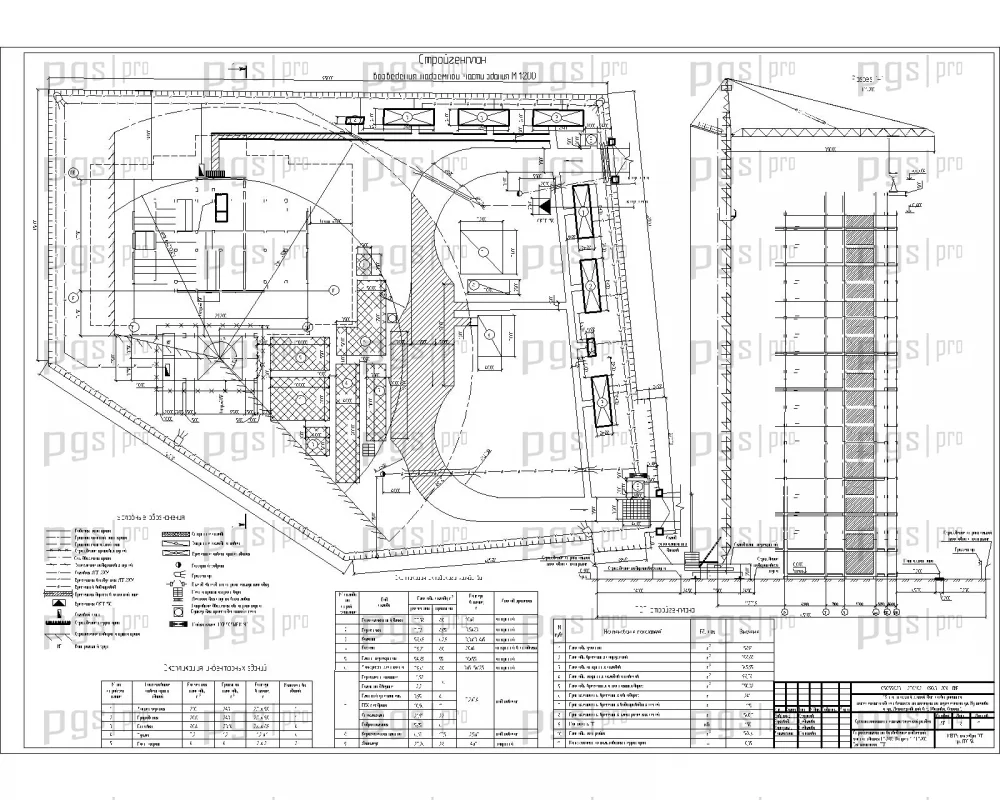

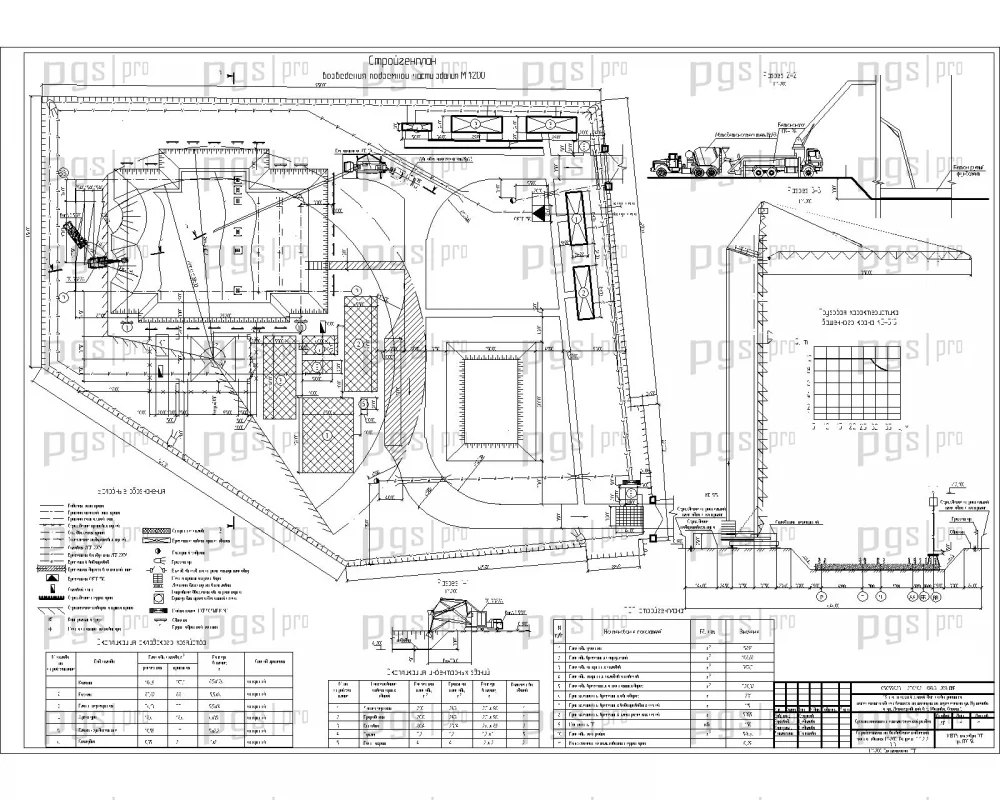

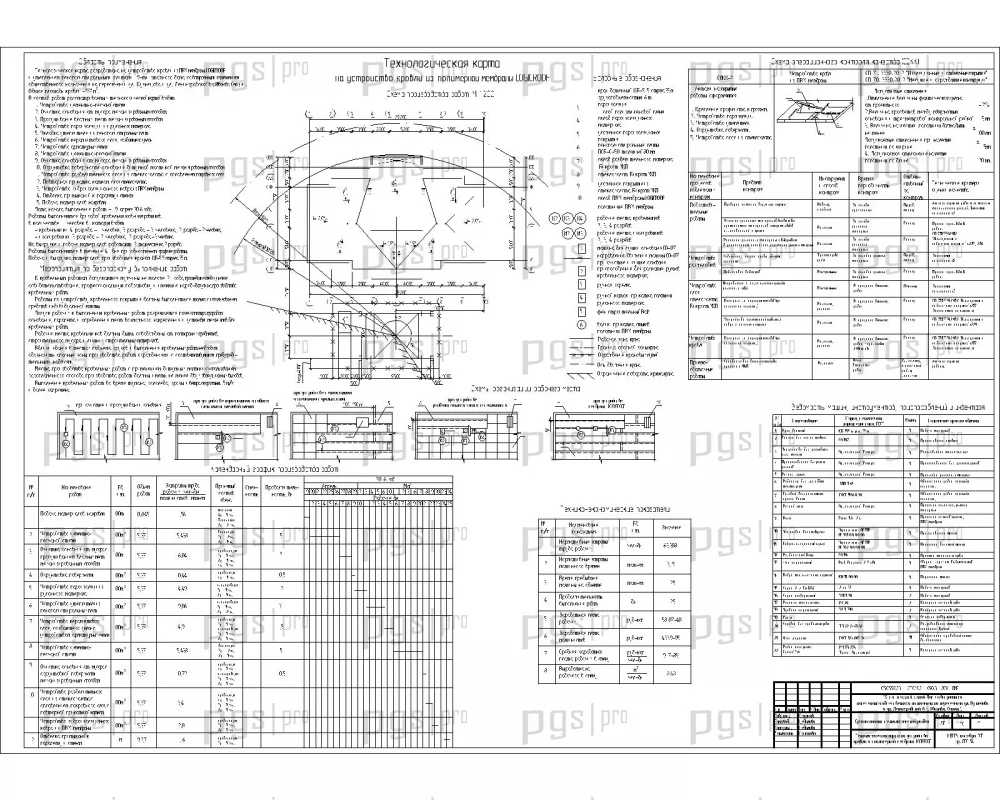

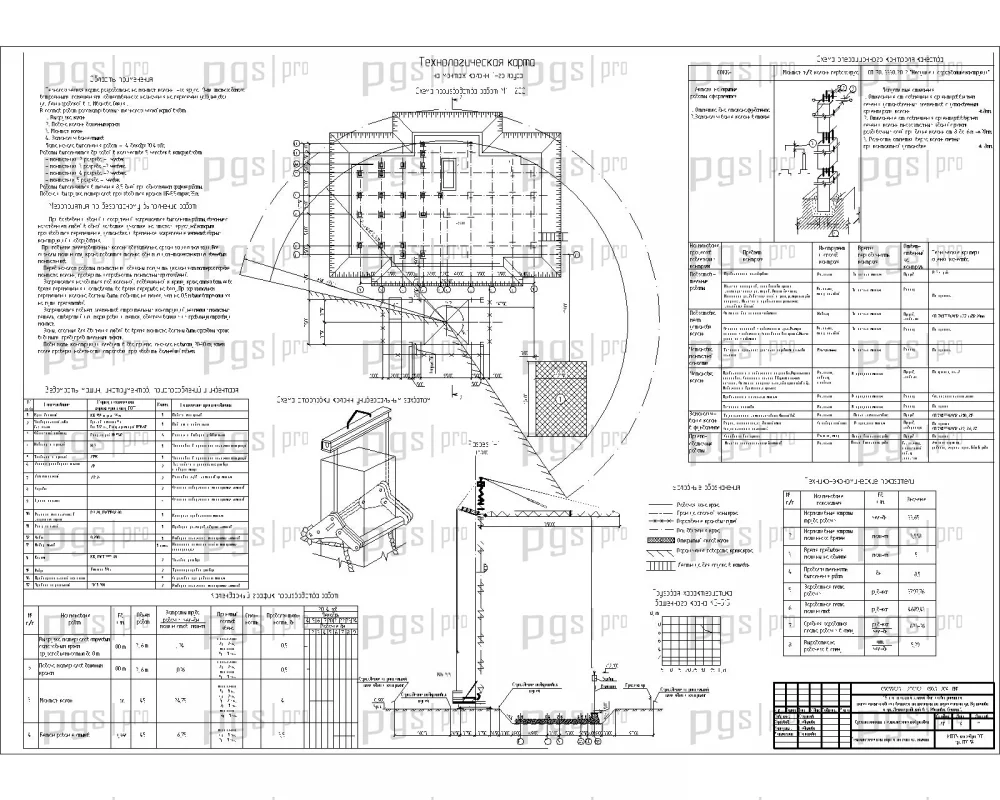

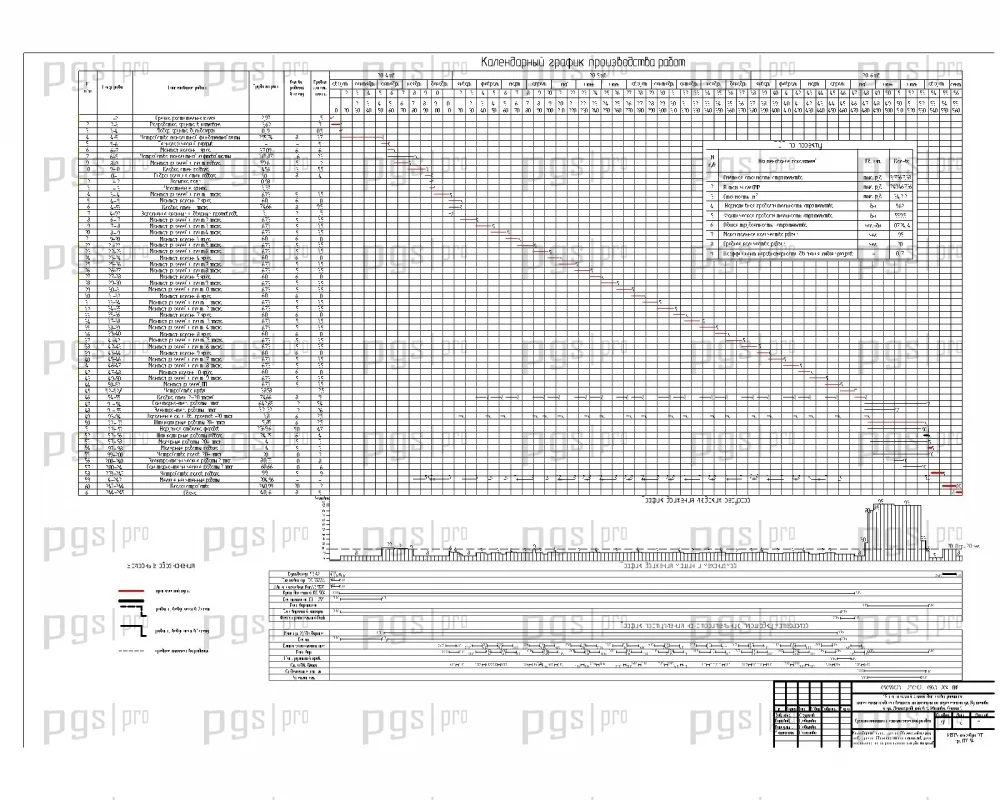

В разделе технология и организации строительного производства представлены технологические карты на монтаж колонн и на устройство кровли из полимерной мембраны LOGICROOF с областью применения, организацией и технологией выполнения работ, материально-техническими ресурсами, требованиями к качеству и приемке работ. Разработан календарный график производства работ на объекте с технико-экономическими показателями. Строительный генплан включает два варианта: на возведение подземной части и на возведение надземной части здания. Генплан включает расчет потребности во временных зданиях и сооружениях, выбор монтажного механизма, расчет складских помещений, потребности в электроэнергии и воде. Технико-экономические показатели стройгенплана отражают эффективность организации строительной площадки. Проект включает сравнение вариантов с технико-экономической оценкой. В разделе экономики строительства представлены технико-экономические показатели по проекту. Полный комплекс сметной документации позволяет оценить экономическую эффективность проекта. Проект включает разделы безопасности жизнедеятельности на производстве, противопожарных мероприятий, охраны окружающей среды и защиты населения и территорий в чрезвычайных ситуациях. Разработан раздел безопасности жизнедеятельности с анализом условий труда, организационно-техническими и санитарно-гигиеническими мероприятиями, расчетом устойчивости башенного крана, требованиями безопасности при производстве земляных работ и по окончании работы.

Диплом №2141 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Высокая этажность: 19-этажный жилой дом — престижный объект для дипломной защиты по специальности ПГС.
• Пространственная рама: многоэтажная каркасная схема из сборных железобетонных элементов — современная конструктивная система.
• Монолитная плита фундамента: надежное основание для многоэтажного здания.
• Газосиликатные блоки: энергоэффективные самонесущие наружные стены с многослойным утеплением.
• Системы ТехноНИКОЛЬ: применение ТЕХНОВЕНТ, ТЕХНОФАС, ТЕПЛЕКС-35, ТЕХНОЭЛАСТ АКУСТИК, ТН-ОГНЕЗАЩИТА — комплексные решения от одного производителя.
• Кровля LOGICROOF: современная плоская рулонная кровля из полимерной мембраны с организованным водостоком.
• Технологические карты: детальная технология монтажа колонн и устройства кровли из мембраны.
• Два стройгенплана: отдельные планы на возведение подземной и надземной части — детальная организация строительства.
• 3D-моделирование: современная визуализация жилого комплекса и проектируемой секции.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда, пожарной безопасности, гражданской обороне и защите населения в ЧС.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №2141 по доступной цене — 6 000 рублей.
