Дипломный проект №2143 «16-ти этажный жилой дом с офисами в г. Пермь» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории многоэтажных жилых зданий и предназначен для постоянного проживания с встроенными офисными помещениями. Проект выполнен с учетом климатических условий г. Пермь и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела. Диплом включает полный комплект пояснительной записки и графической части, оформленных в соответствии с требованиями вузовской подготовки.

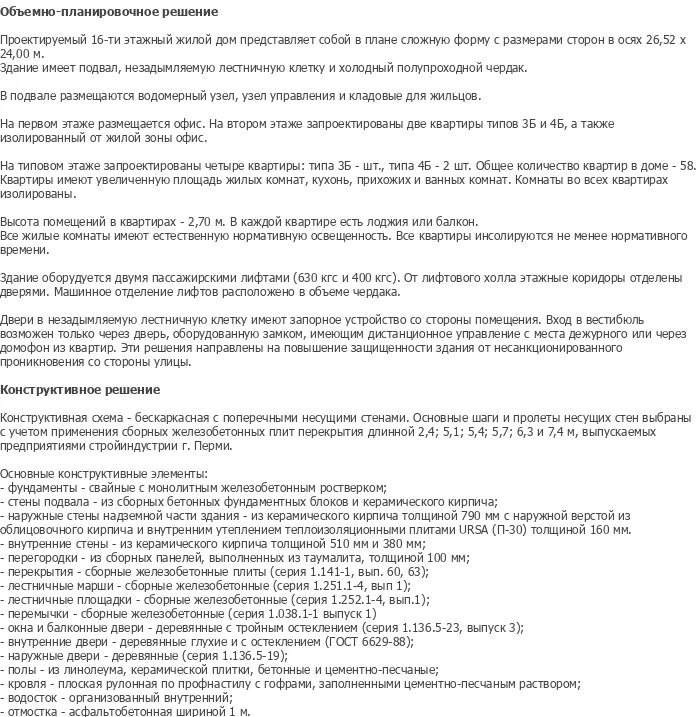

Проектируемый объект представляет собой 16-этажный односекционный жилой дом в городе Пермь с подвальным помещением и техническим чердаком. Здание имеет в плане сложную форму с размерами сторон в осях 26,52 × 24,0 м и общей высотой 40,2 м. Дом предусматривает 58 квартир, на первом этаже расположено офисное помещение, а в подвале — водомерный узел, узел управления и кладовые для жильцов. Данный ПГС дипломный проект разработан для постоянного проживания и относится к категории многоэтажных жилых зданий со встроенно-пристроенными нежилыми помещениями. Этот шаблон проекта подходит студентам строительных специальностей, преподавателям и специалистам по проектированию жилых домов средней этажности. На втором этаже запроектированы две квартиры типов 3Б и 4Б, а также нежилую зону офис. На типовом этаже запроектированы четыре квартиры: типа 3Б — 1 шт., типа 4Б — 2 шт. Общее количество квартир в доме — 58. Квартиры имеют увеличенную площадь жилых комнат, кухонь, прихожих и ванных комнат. Комнаты во всех квартирах изолированы. Высота помещений в квартирах — 2,70 м. В каждой квартире есть лоджия или балкон. Все жилые комнаты имеют естественную нормативную освещенность. Все квартиры инсолируются не менее нормативного времени. Здание оборудуется двумя пассажирскими лифтами (630 кг и 400 кг). От лифтового холла этажные коридоры отделены дверями. Машинное отделение лифтов расположено в объеме чердака. Двери в незадымляемую лестничную клетку имеют запорное устройство со стороны помещения. Вход в вестибюль возможен только через дверь, оборудованную замком, имеющим дистанционное управление с места дежурного или через домофон из квартир. Эти решения направлены на повышение защищенности здания от несанкционированного проникновения со стороны улицы. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №2143 предлагает оптимальное соотношение цены и качества для защиты в строительном вузе. Проект содержит 14 листов чертежей в программе AutoCAD. Состав графической части включает фасад, генеральный план, план 1-го этажа, план 2-го этажа, план типового этажа с планом кровли и узлами, разрез, план перекрытия, конструирование фундамента, конструирование лестничного марша и площадки, конструирование плиты, технологическую карту на свайные работы, технологическую карту на каменные работы, календарный план, стройгенплан.

Функциональные связи в здании решены поэтажно с четким зонированием жилых, офисных и технических функций. В основу планировочной структуры положен принцип комплексной застройки с размещением нежилых помещений на нижних этажах и жилых — на верхних. Здание имеет в плане сложную форму с размерами сторон в осях 26,52 × 24,0 м, что обеспечивает компактность и рациональное использование площади участка. Здание имеет подвал, незадымляемую лестничную клетку и холодный полупроходной чердак. В подвале размещаются водомерный узел, узел управления и кладовые для жильцов. На первом этаже размещается офис. На втором этаже запроектированы две квартиры типов 3Б и 4Б, а также нежилую зону офис. На типовом этаже запроектированы четыре квартиры: типа 3Б — 1 шт., типа 4Б — 2 шт. Общее количество квартир в доме — 58. Квартиры имеют увеличенную площадь жилых комнат, кухонь, прихожих и ванных комнат. Комнаты во всех квартирах изолированы. Высота помещений в квартирах — 2,70 м. В каждой квартире есть лоджия или балкон. Все жилые комнаты имеют естественную нормативную освещенность. Все квартиры инсолируются не менее нормативного времени. Здание оборудуется двумя пассажирскими лифтами (630 кг и 400 кг). От лифтового холла этажные коридоры отделены дверями. Машинное отделение лифтов расположено в объеме чердака. Двери в незадымляемую лестничную клетку имеют запорное устройство со стороны помещения. Вход в вестибюль возможен только через дверь, оборудованную замком, имеющим дистанционное управление с места дежурного или через домофон из квартир.

Конструктивная схема здания — бескаркасная с поперечными несущими стенами. Основные шаги и пролеты несущих стен выбраны с учетом применения сборных железобетонных плит перекрытия длиной 2,4; 5,1; 5,4; 5,7; 6,3 и 7,4 м, выпускаемых предприятиями стройиндустрии г. Перми. Расчет конструкций выполнен ручным способом. Основные конструктивные элементы:

• Фундаменты — свайные с монолитным железобетонным ростверком;
• Стены подвала — из сборных бетонных фундаментных блоков и керамического кирпича;
• Наружные стены надземной части здания — из керамического кирпича толщиной 790 мм с наружной верстой из облицовочного кирпича и внутренним утеплением теплоизоляционными плитами URSA (П-30) толщиной 160 мм;
• Внутренние стены — из керамического кирпича толщиной 510 мм и 380 мм;
• Перегородки — из керамического кирпича, выполненных из таумалита, толщиной 100 мм;
• Перекрытия — сборные железобетонные плиты (серия 1.141-1, вып. 60, 63);
• Лестничные марши — сборные железобетонные (серия 1.251.1-4, вып.1);
• Лестничные площадки — сборные железобетонные (серия 1.252.1-4, вып.1);
• Перемычки — сборные железобетонные (серия 1.038.1-1, вып.1);
• Окна и балконные двери — деревянные с тройным остеклением (серия 1.136.5-23, выпуск 3);
• Внутренние двери — деревянные глухие и с остеклением (ГОСТ 6629-88);
• Наружные двери — деревянные (серия 1.136.5-19);
• Полы — из линолеума, керамической плитки, бетонные и цементно-песчаные;
• Кровля — плоская рулонная по профнастилу с гофрами, заполненными цементно-песчаным раствором;
• Водосток — организованный внутренний;
• Отмостка — асфальтобетонная шириной 1 м.

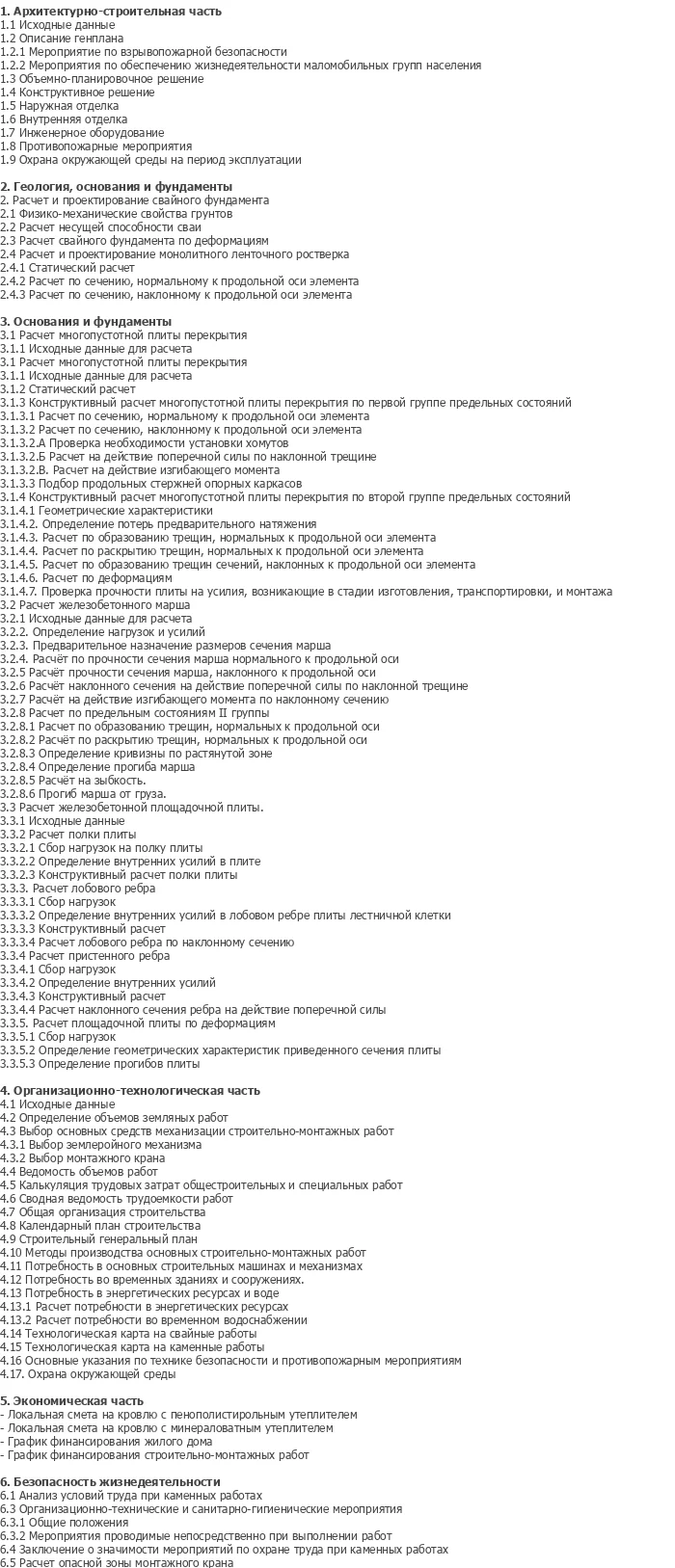

В разделе технология и организации строительного производства представлены технологические карты на свайные работы и на каменные работы с областью применения, организацией и технологией выполнения работ, материально-техническими ресурсами, требованиями к качеству и приемке работ. Разработан календарный план производства работ на объекте с технико-экономическими показателями. Строительный генплан включает расчет потребности во временных зданиях и сооружениях, выбор монтажного механизма, расчет складских помещений, потребности в электроэнергии и воде. Технико-экономические показатели стройгенплана отражают эффективность организации строительной площадки. В разделе организационно-технологического раздела представлены характеристика условий строительства, выбор метода производства работ, разработка календарного плана, потребность в трудовых и материально-технических ресурсах, определение параметров монтажного крана, выбор транспортных средств и расчет их потребности, расчет состава комплексной бригады. В разделе экономики строительства представлены технико-экономические показатели по проекту. Полный комплекс сметной документации позволяет оценить экономическую эффективность проекта. Проект включает разделы безопасности жизнедеятельности на производстве, противопожарных мероприятий, охраны окружающей среды и защиты населения и территорий в чрезвычайных ситуациях. Разработан раздел безопасности жизнедеятельности с анализом условий труда при каменных работах, организационно-техническими и санитарно-гигиеническими мероприятиями, расчетом опасной зоны монтажного крана.

Диплом №2143 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Средняя этажность: 16-этажный жилой дом — оптимальный объект для дипломной защиты по специальности ПГС с полным охватом всех разделов.
• Бескаркасная схема с поперечными стенами: классическая конструктивная система с несущими стенами из керамического кирпича.
• Свайный фундамент с ростверком: современная конструктивная схема с монолитным железобетонным ростверком.
• Утепление URSA: наружные стены с теплоизоляционными плитами URSA (П-30) толщиной 160 мм — энергоэффективное решение.
• Ручной расчет конструкций: полный объем расчетов выполнен вручную — фундамент, плиты перекрытия, лестничные марши, площадочные плиты.
• Технологические карты: детальная технология выполнения свайных и каменных работ.
• Сложная планировочная форма: здание имеет в плане сложную форму, что повышает архитектурную ценность проекта.
• Офисные помещения: встроенные нежилые помещения на первом этаже — функциональное разнообразие.
• Полный комплекс организационных решений: стройгенплан, календарный план, расчет ресурсов.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда, пожарной безопасности и защите населения в ЧС.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №2143 по доступной цене — 5 000 рублей.
