Дипломный проект №2147 «Жилой комплекс в г. Саратов» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории многоэтажных жилых зданий II категории и предназначен для постоянного проживания с встроенными торговыми и офисными помещениями. Проект выполнен с учетом климатических условий г. Саратов и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела. Диплом включает полный комплект пояснительной записки и графической части, оформленных в соответствии с требованиями вузовской подготовки.

Проектируемый объект представляет собой 24-этажный жилой комплекс в городе Саратов, состоящий из двух высотных секций, объединенных общим стилобатом с торговыми и офисными помещениями. Здание имеет геометрическую форму плана — прямоугольник с размерами 33,0 × 26,8 м. Данный ПГС дипломный проект разработан для постоянного проживания и относится к категории многоэтажных жилых зданий II категории со встроенно-пристроенными нежилыми помещениями. Этот шаблон проекта подходит студентам строительных специальностей, преподавателям и специалистам по проектированию высотных жилых комплексов. Жилое здание относится к зданиям II степени ответственности со степенью огнестойкости II. В здании предусмотрены двухмаршевые и трехмаршевые лестничные клетки и пассажирские лифты грузоподъемностью 1000 кг. В пределах торговой части предусмотрен грузовой лифт. На первом этаже предусмотрен проем для перехода. Входная группа помещений решена с одинарным тамбуром, из которого осуществляется раздельный вход в лифтовый холл и лестничную клетку. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №2147 предлагает оптимальное соотношение цены и качества для защиты в строительном вузе. Проект содержит 21 лист чертежей в программе AutoCAD. Состав графической части включает визуализацию жилого комплекса, генеральный план, план 1-го этажа, план 2-го этажа, план 3–7-го этажа, разрез и узлы, опалубку перекрытия, верхнее и нижнее армирование перекрытия, конструирование колонны, схему расположения свай, ростверк с опалубкой и армированием, конструирование ростверка, технологические карты на устройство монолитного перекрытия.

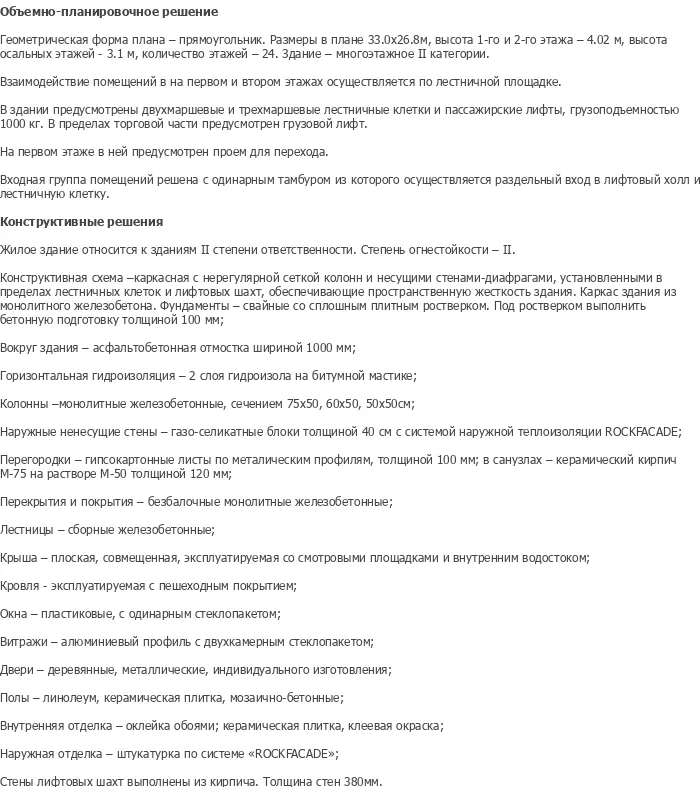

Функциональные связи в здании решены поэтажно с четким зонированием жилых, торговых, офисных и технических функций. В основу планировочной структуры положен принцип комплексной застройки с размещением нежилых помещений на нижних этажах и жилых — на верхних. Взаимодействие помещений на первом и втором этажах осуществляется по лестничной площадке. Высота 1-го и 2-го этажа составляет 4,02 м, высота остальных этажей — 3,1 м. Количество этажей — 24. Здание относится к категории многоэтажных жилых домов. В здании предусмотрены двухмаршевые и трехмаршевые лестничные клетки и пассажирские лифты грузоподъемностью 1000 кг. В пределах торговой части предусмотрен грузовой лифт. На первом этаже в ней предусмотрен проем для перехода. Входная группа помещений решена с одинарным тамбуром, из которого осуществляется раздельный вход в лифтовый холл и лестничную клетку. Отделка фасадов выполняется по системе ROCKFACADE. Окна — пластиковые с одинарным стеклопакетом. Витражи — алюминиевый профиль с двухкамерным стеклопакетом. Двери — деревянные, металлические, индивидуального изготовления. Полы — линолеум, керамическая плитка, мозаично-бетонные. Внутренняя отделка — оклейка обоями, керамическая плитка, клеевая окраска. Наружная отделка — штукатурка по системе ROCKFACADE.

Конструктивная схема здания — каркасная с нерегулярной сеткой колонн и несущими стенами-диафрагмами, установленными в пределах лестничных клеток и лифтовых шахт, обеспечивающие пространственную жесткость здания. Каркас здания из монолитного железобетона. Жилое здание относится к зданиям II степени ответственности со степенью огнестойкости II. Фундаменты — свайные со сплошным плитным ростверком. Под ростверком выполнить бетонную подготовку толщиной 100 мм. Вокруг здания предусмотрена асфальтобетонная отмостка шириной 1000 мм. Горизонтальная гидроизоляция — 2 слоя гидроизола на битумной мастике. Колонны — монолитные железобетонные, сечением 75×50, 60×50, 50×50 см. Наружные несущие стены — газо-силикатные блоки толщиной 400 мм с системой наружной теплоизоляции ROCKFACADE. Перегородки — гипсокартонные листы по металлическим профилям толщиной 100 мм; в санузлах — керамический кирпич М-75 на растворе М-50 толщиной 120 мм. Перекрытия и покрытия — безбалочные монолитные железобетонные. Лестницы — сборные железобетонные. Крыша — плоская, совмещенная, эксплуатируемая со смотровыми площадками и внутренним водостоком. Кровля — эксплуатируемая с пешеходным покрытием. Стены лифтовых шахт выполнены из кирпича, толщина стен 380 мм.

В разделе технология и организации строительного производства представлены технологические карты на устройство монолитного перекрытия и на погружение свай вдавливанием с областью применения, организацией и технологией выполнения работ, материально-техническими ресурсами, требованиями к качеству и приемке работ. Разработан календарный план производства работ на объекте с технико-экономическими показателями. Строительный генплан включает расчет потребности во временных зданиях и сооружениях, выбор монтажного механизма, расчет складских помещений, потребности в электроэнергии и воде. Технико-экономические показатели стройгенплана отражают эффективность организации строительной площадки. Проект включает сравнительный анализ вариантов расположения утеплителя в толще ограждения и сравнение фасадных систем наружного утепления с применением различных материалов. В разделе экономики строительства представлены технико-экономические показатели по проекту. Полный комплекс сметной документации позволяет оценить экономическую эффективность проекта. Проект включает разделы безопасности жизнедеятельности на производстве, противопожарных мероприятий, охраны окружающей среды, экологической экспертизы и защиты населения и территорий в чрезвычайных ситуациях. Разработан раздел безопасности технологического процесса с декомпозицией и идентификацией опасностей, анализом опасностей, инженерным решением по защите от опасности и оценкой эффективности принятых решений.

Диплом №2147 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Высокая этажность: 24-этажный жилой комплекс — престижный объект для дипломной защиты по специальности ПГС.
• Двухсекционная компоновка: два высотных здания, объединенных общим стилобатом — сложная архитектурно-планировочная задача.
• Свайный фундамент с ростверком: современная конструктивная схема с плитным ростверком и свайным основанием.
• Монолитный железобетонный каркас: нерегулярная сетка колонн и несущие стены-диафрагмы — пространственная жесткость здания.
• Система ROCKFACADE: наружная теплоизоляция фасадов по современной технологии.
• Эксплуатируемая кровля: плоская совмещенная кровля со смотровыми площадками и пешеходным покрытием.
• Технологические карты: детальная технология выполнения монолитных работ и погружения свай вдавливанием.
• Сравнительный анализ утеплителей: технико-экономическая оценка вариантов фасадных систем.
• Полный комплекс организационных решений: стройгенплан, календарный план, сетевой график.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда, пожарной безопасности, экологической экспертизе и защите населения в ЧС.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №2147 по доступной цене — 6 000 рублей.
