Дипломный проект №2148 «Многоквартирный жилой дом в г. Гродно» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории многоэтажных жилых зданий и предназначен для постоянного проживания с расположением офисных и административных помещений на 1-м и 11-м этажах. Проект выполнен с учетом архитектурно-строительных норм г. Гродно и климатических условий региона и может быть адаптирован под любой город путем пересчета теплотехнического раздела. Диплом включает полный комплект пояснительной записки и графической части, оформленных в соответствии с требованиями вузовской подготовки.

Проектируемый объект представляет собой многоквартирный жилой дом на 80-120 квартир по ул. Пороховая в г. Гродно, запроектированный в соответствии с нормами архитектурной застройки г. Гродно и согласно архитектурно-планировочному заданию на строительство. Основные объемно-пространственные и инженерные решения приняты исходя из стремления создать новый выразительный облик жилого дома в контексте уже существующей и будущей перспективной застройки данного микрорайона г. Гродно. Функциональное назначение здания — многоквартирный жилой дом на 80-120 квартир, с расположением на 1-ом и 11-ом этажах офисов и административных помещений. Данный ПГС дипломный проект разработан для постоянного проживания и относится к категории многоэтажных жилых зданий со встроенно-пристроенными нежилыми помещениями. Этот шаблон проекта подходит студентам строительных специальностей, преподавателям и специалистам по проектированию жилых комплексов.

Здание жилого дома представляет собой многоэтажное отапливаемое здание, с подвалом-гаражом, состоящее из 6-ти секций разной высоты (от 7 до 11 этажей). В первой секции с отметкой пола 0.000 м располагаются жилые квартиры, длина секции в осях 19-33 — 30,0 м, ширина секции в осях А-Е-17.7 м. Основная сетка колонн — 6,0 × 3,3 м, 6,0 × 6,0 м, 6,6 × 6,3 м. Высота этажа — 3,3 м. Первая секция имеет 7 этажей. Кровля утепленная рулонная. Во второй секции с отметкой пола 0.000 м также располагаются жилые квартиры. Размеры секции в осях Е-Н — 25,65 м, в осях 27-33 — 15,6 м. Секция имеет 7 этажей, высота этажа — 3,3 м. Основная сетка колонн — 6,3×6,6 м, 4,5 × 6,6 м, 4,5 × 3,3 м. Кровля утепленная рулонная.

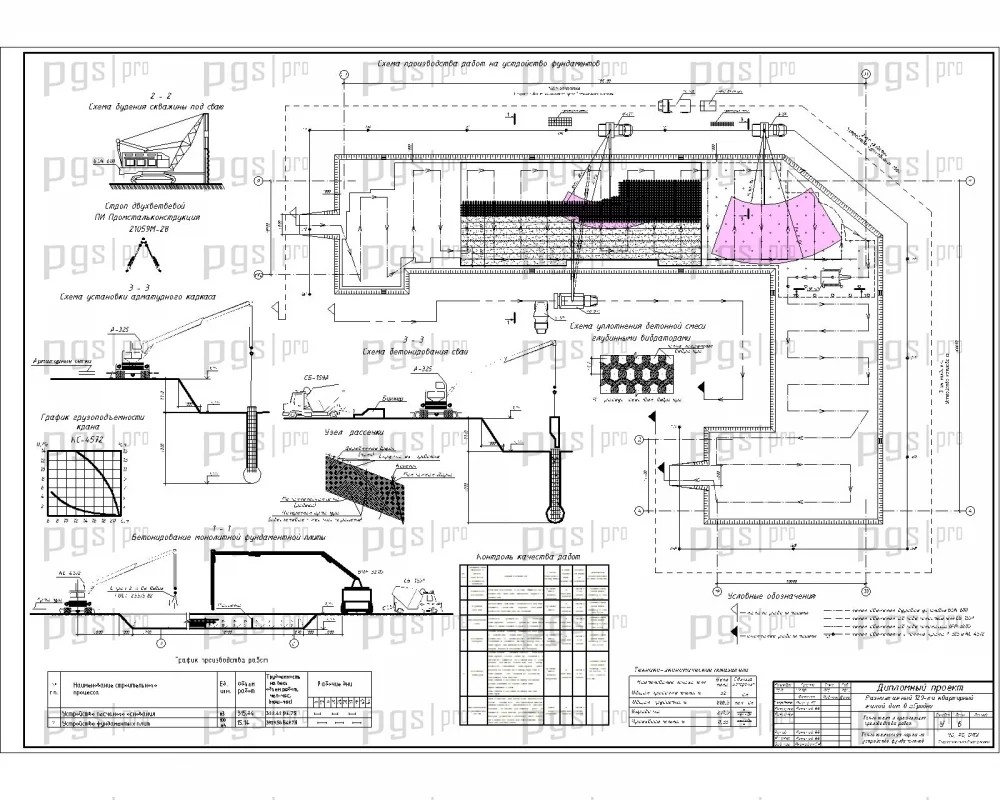

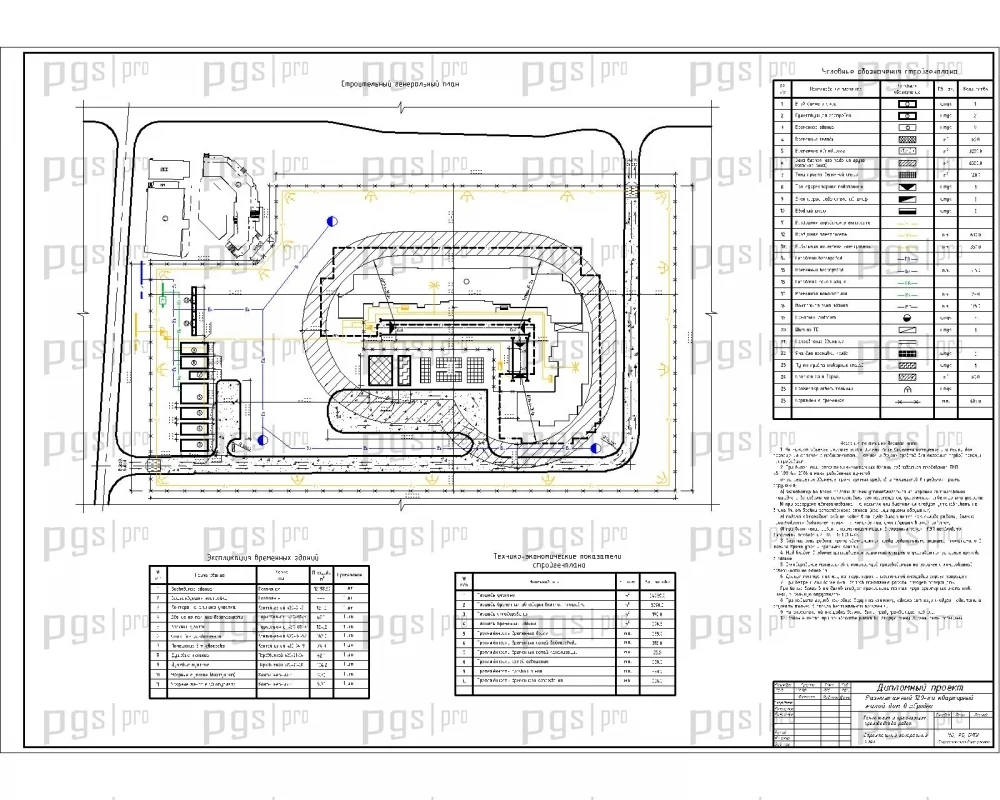

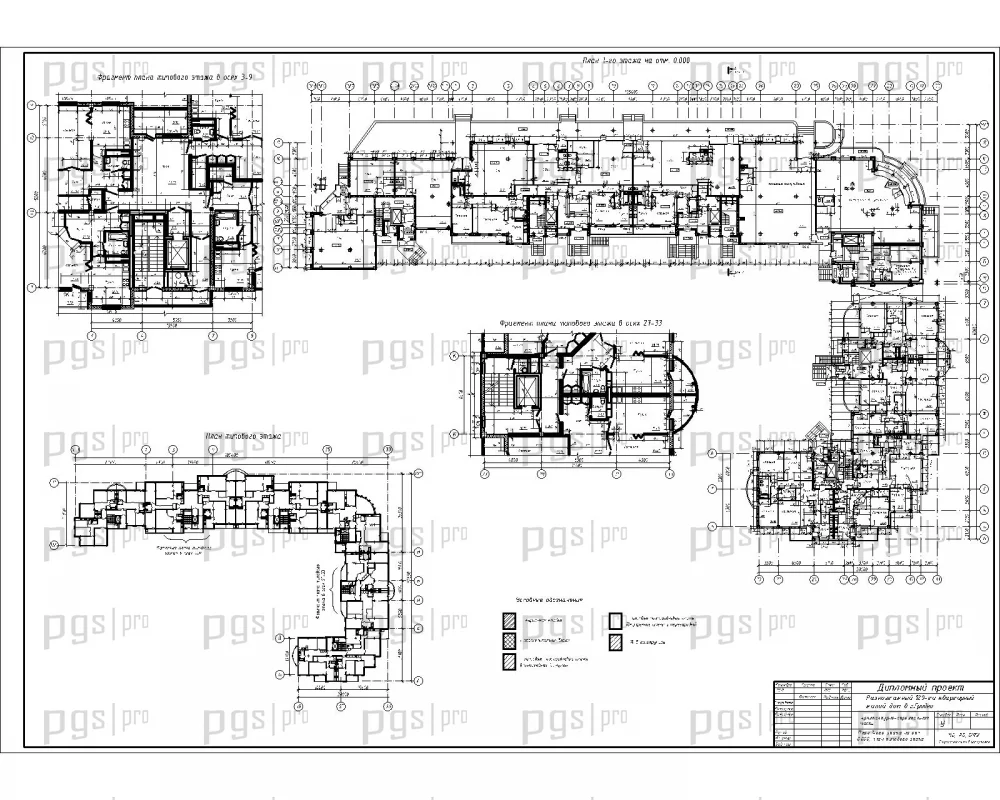

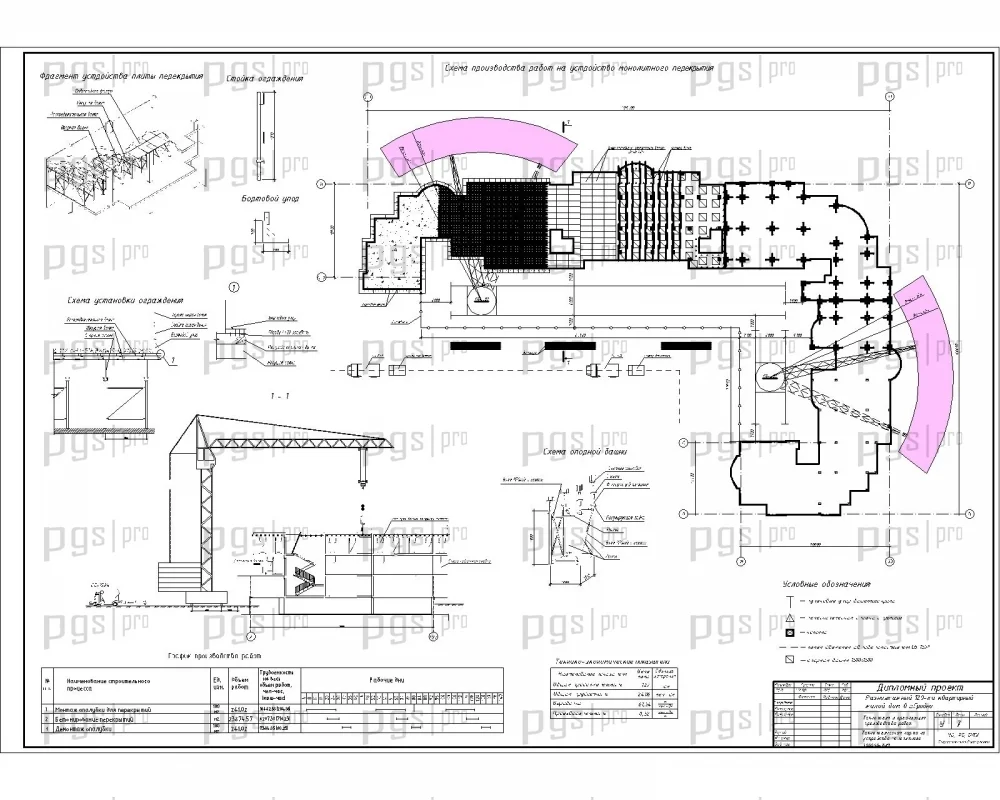

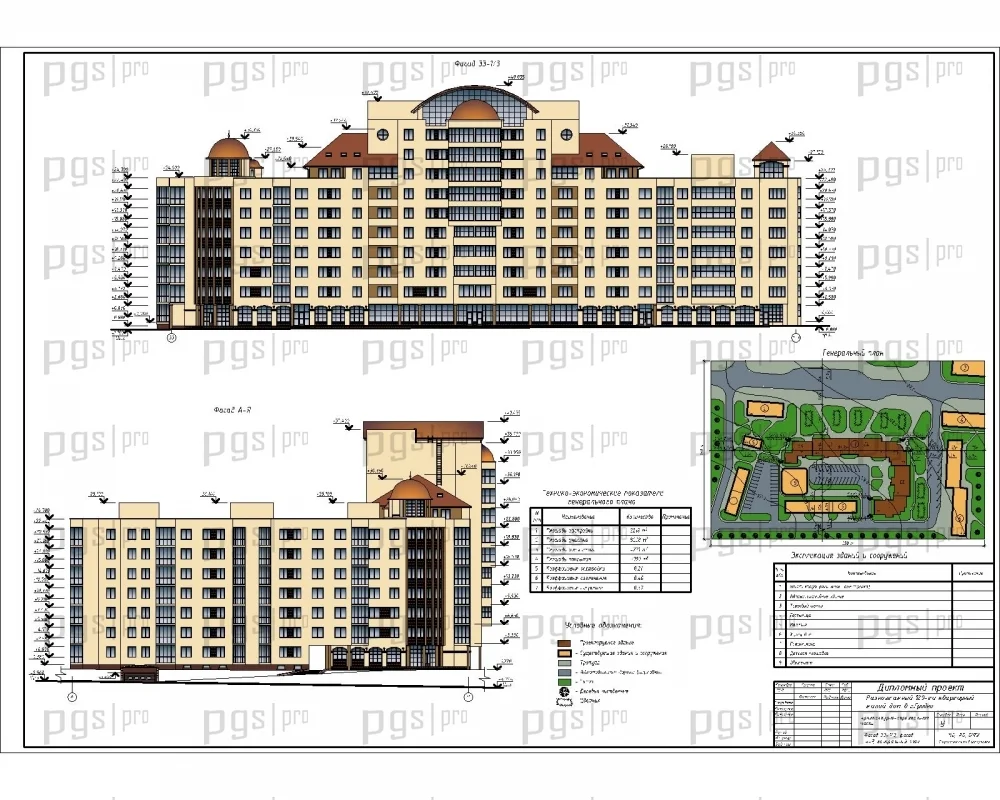

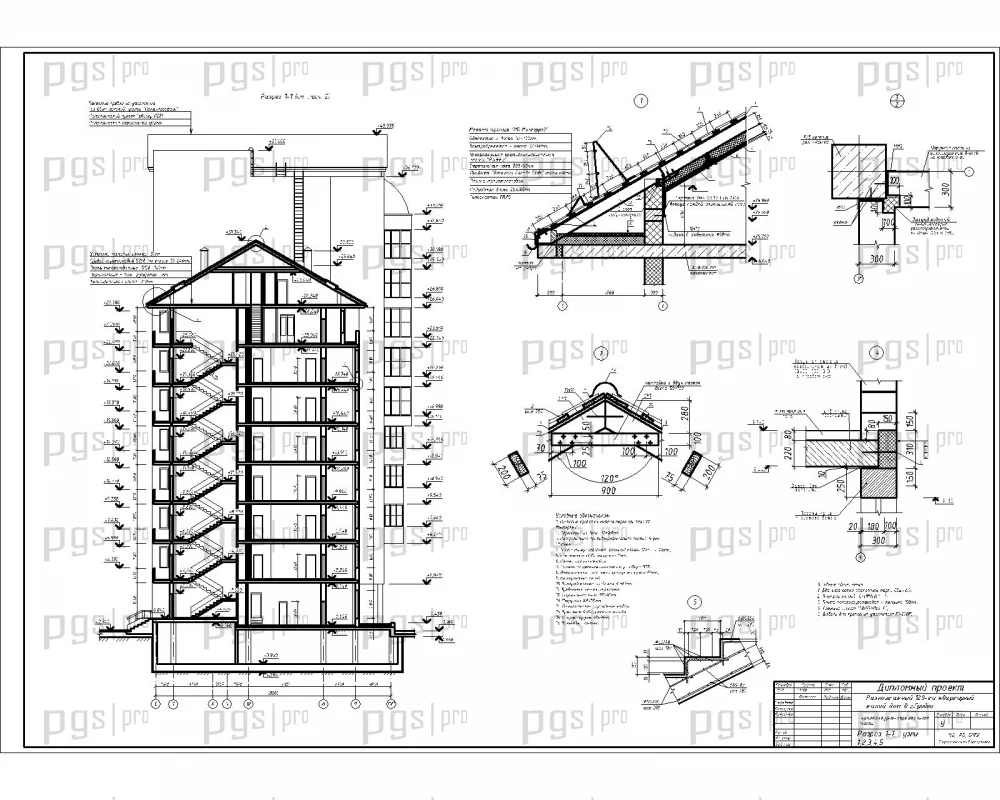

Проект содержит 10 листов чертежей в программе AutoCAD. Состав графической части включает фасады и генеральный план жилого дома, планы жилого дома, разрез и узлы, конструирование фундаментной плиты, ППР на устройство котлована, ППР на устройство фундаментов, ППР на устройство монолитного перекрытия, сетевой график и стройгенплан жилого дома. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №2148 предлагает оптимальное соотношение цены и качества для защиты в строительном вузе.

Функциональные связи в здании решены поэтажно с четким зонированием жилых, офисных и технических функций. В основу планировочной структуры положен принцип комплексной застройки с размещением нежилых помещений на нижних и верхних этажах и жилых — на промежуточных. Здание состоит из 6 секций разной высоты (от 7 до 11 этажей), что обеспечивает архитектурную выразительность и рациональное использование площади участка. В помещениях от главного фасада здания с отметкой пола минус 0.640 м располагаются офисные помещения, с дворовой фасада с отметкой пола 0.000 м расположены жилые квартиры. Высота квартиры — 3,3 м. На 11-ом этаже запроектированы административные помещения.

Третья жилая секция имеет размеры в осях 25-33 — 20,4 м, в осях Н-Я/1 — 26,3 м. На 1-ом этаже с отметкой пола минус 0.640 м расположены офисные и административные помещения, со второго по седьмой этаж включительно расположены жилые квартиры с высотой этажа 3,3 м. Основная сетка колонн — 4,7 × 6,6 м, 3,3 × 6,6 м, 3,0 × 6,3 м, 4,7 × 6,6 м. Кровля рулонная утепленная. Четвертая и пятая секции имеют размеры в осях 1-25 — 61,05 м, в осях С-Я — 16,8 м. Часть каждой секции имеет 8 этажей и 11 этажей по высоте здания. Шестая жилая секция имеет размеры в осях 1-1/3 — 23,95 м, в осях Н/1-Я — 21,0 м. На 1-ом этаже с отметкой пола минус 0.640 м расположены офисные помещения. Со второго по седьмой этаж включительно расположены жилые квартиры. Высота жилого этажа — 3,3 м. Основная сетка колонн — 4,8 × 6,0 м, 6,3 × 6,3 м, 3,0 × 4,2 м. Кровля утепленная рулонная.

Проект предусматривает центральное отопление, электрофикация, канализация, система горячего и холодного водоснабжения. Вентиляция естественная и механическая. Здание оборудовано лифтами, лестничными клетками и мусоропроводом, системой пожаротушения. В соответствии с разделом 5, изменение №1, ГОСТ 27751-88 «Надежность строительных конструкций и оснований», в соответствии с положениями по расчету, здание относится к нормальному уровню ответственности. По огнестойкости здание относится ко II степени, т.к. в нем запроектировано ограждающие стены и перегородки из керамических блоков и бетона, колонны, лестницы и перекрытия из монолитного железобетона, т.е. из негорючих материалов, кровля — совмещенная утепленная рулонная, утепленная из металлочерепицы по деревянной стропильной системе и по металлическим прогонам и аркам с огнестойким защитным покрытием.

Конструктивная схема здания — каркасно-монолитная, с несущими монолитными колоннами, балками и монолитными перекрытиями, жестко связанными между собой. Пространственная жесткость здания дополнительно обеспечивается внутренними стенами-диафрагмами жесткости, стенами лифтовых шахт и лестничных клеток, жесткими дисками перекрытий. Конструктивные элементы здания: фундаменты — монолитная железобетонная фундаментная плита по железобетонным забивным сваям; стены подвала — монолитные железобетонные; колонны и балки — монолитные железобетонные; перекрытия — монолитные железобетонные; покрытия — монолитные железобетонные, деревянные стропила покрытия и металлические стропильные фермы арочного вида; наружные стены — из газосиликатных блоков; кровля — частично утепленная рулонная с внутренним водостоком, частично скатная из металлочерепицы по деревянной стропильной системе и по металлическим фермам с наружным водостоком.

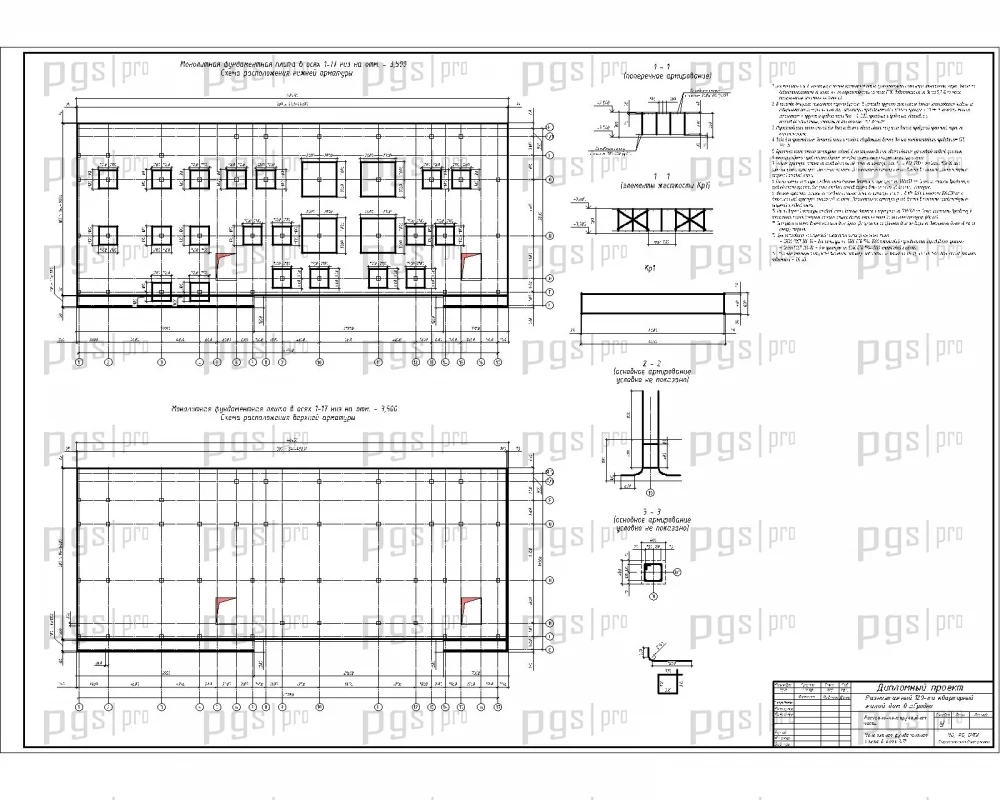

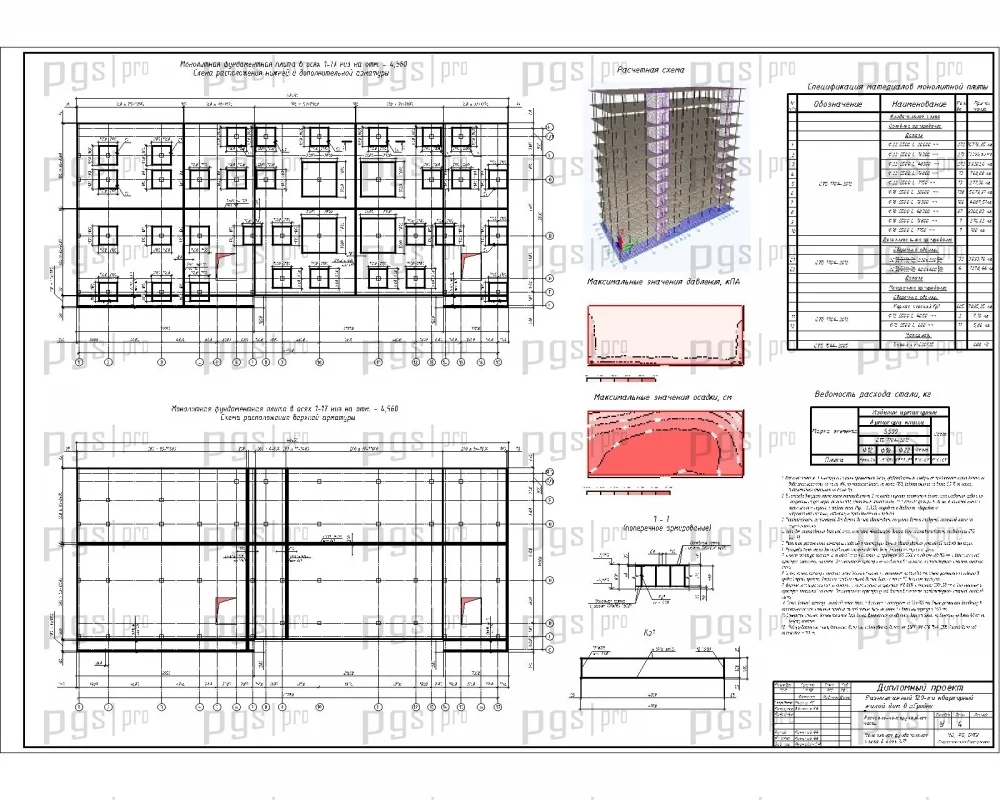

Фундаменты — по железобетонным забивным сваям монолитная железобетонная фундаментная плита из бетона класса C20/25 на подподушке, толщиной 600 мм, армированная верхними и нижними сплошными основными сетками с ячейками 200×200 мм из арматуры 12∅400 и 22∅500, а также каркасами с шагом 400 мм по всей площади плиты, соединенными между собой и с верхними и нижними сетками связями из арматуры. В местах соединения фундаментной плиты с колонн, стен лифтовых шахт, стен подвала запроектированы дополнительные каркасы и выпуски арматуры для соединения с этими конструкциями каркаса. Кроме того, в верхней зоне фундаментной плиты введены отдельные дополнительные арматурные стержни. Заполнителем для бетона служит щебень марки 800 с фракцией 5-20, 10-40 мм, в качестве мелкого заполнителя — крупные и средние пески.

При производстве работ для исключения усадки бетона необходимо бетонировать участками по 5-10 м с разрывами между ними в 1-2 м, которые подлежат бетонированию после схватывания бетона на смежных участках. Фундаментная плита опирается на подготовку из бетона класса C8/10 толщиной 100 мм; под бетонной подготовкой находится сваиное поле из железобетонных забивных свай и грунт основания. При устройстве горизонтальной гидроизоляции выполняется нахлест гидроизоляционного материала 100-120 мм, по продольным кромкам и 150-200 мм, по поперечным кромкам. В местах пропуска коммуникаций предусмотрены отверстия с последующим замоноличиванием оставшегося пространства.

Стены подвала — монолитный железобетон, стены выполнены из бетона класса C20/25, толщиной 350 мм, армированные каркасами из рабочей арматуры диаметрами 10-16 мм S400, соединительная арматура — диаметром 6 мм S240. В подвальной части запроектированы диафрагмы жесткости, толщиной 200 мм, которые выполняются из бетона класса C20/25, армированные сетками, соединенными между собой соединительными каркасами из арматуры диаметров 10-14 мм S400, защемленные в фундаментной плите и плите перекрытия посредством выпусков дополнительной арматуры. Вертикальная гидроизоляция всех вертикальных бетонных поверхностей запроектирована окраской мастикой Атикор-Эласт за 3 раза толщиной по 2 мм каждого слоя согласно СНиП 3.04.01-87. Для защиты здания от поверхностных вод по периметру выполняется отмостка шириной 1000 мм и уклоном 5% от здания из бетонной тротуарной плитки.

Наружные стены здания жилого дома несущие, запроектированы из газосиликатных блоков, уложенных на клеевом растворе, армированные кладочными сетками. Газосиликатные блоки приняты толщиной 300 мм, с плотностью 400 кг/м3, с морозостойкостью 35 по СТБ 1034-96. По всему периметру здания наружные стены завязаны с плитами перекрытия через выпуски арматуры и закладные детали из плит перекрытия с кладочными сетками. Внутренние стены лифтовых шахт, лестничных клеток, мусоропроводов, диафрагм жесткости приняты из монолитного бетона класса C25/30, армированного металлическими каркасами из арматуры класса S400, стены связаны выпусками арматуры с плитами перекрытий и колоннами. Внутренние подпольные и поперечные стены санузлов толщиной 65 мм из керамического полнотелого кирпича пластического прессования КРО 150/15 СТБ 1160-90.

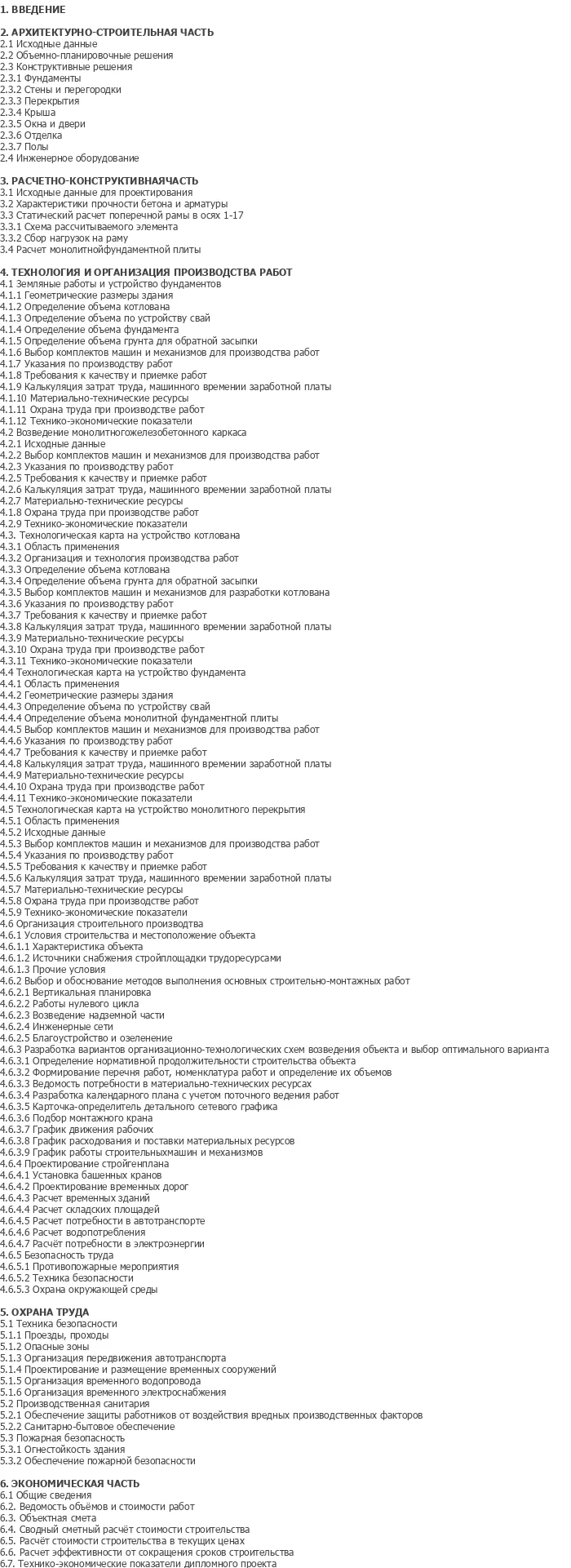

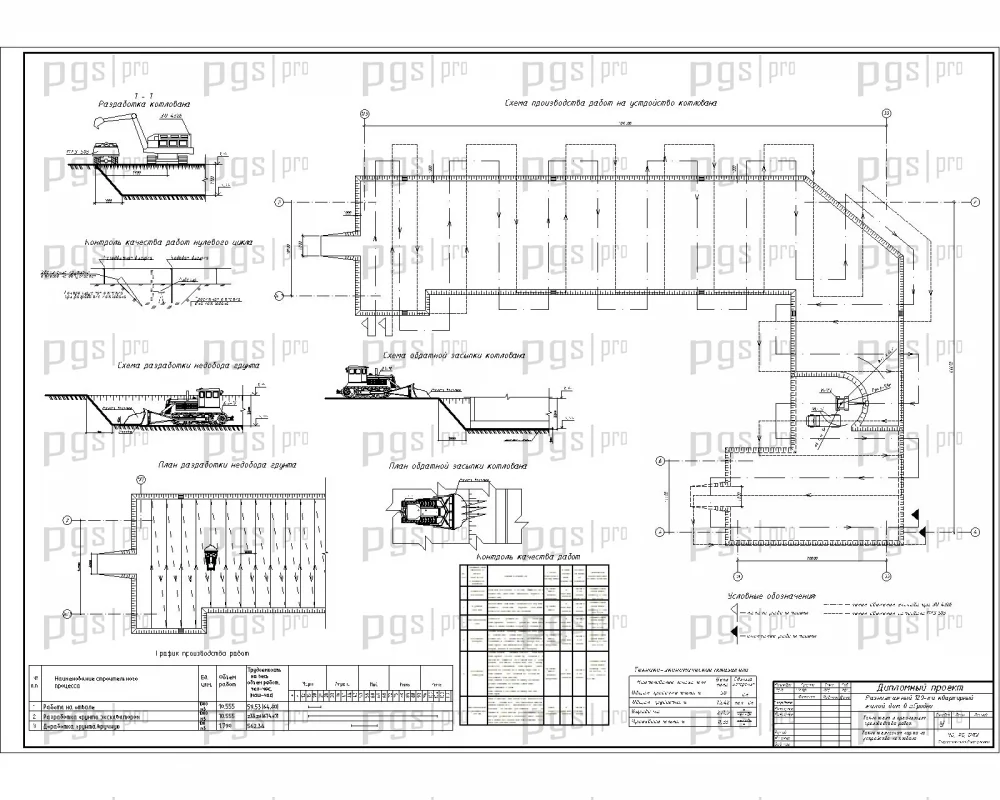

В разделе технология и организации производства работ представлены земляные работы и устройство фундаментов, возведение монолитного железобетонного каркаса, технологическая карта на устройство котлована, технологическая карта на устройство фундамента, технологическая карта на устройство монолитного перекрытия. Каждая технологическая карта включает область применения, исходные данные, выбор комплектов машин и механизмов для производства работ, указания по производству работ, требования к качеству и приемке работ, калькуляцию затрат труда, машинного времени и заработной платы, материально-технические ресурсы, охрану труда при производстве работ, технико-экономические показатели.

Раздел организации строительного производства включает условия строительства и местоположение объекта, характеристику объекта, источники снабжения строительной площадки трудоресурсами, выбор и обоснование методов выполнения основных строительно-монтажных работ, вертикальную планировку, работы нулевого цикла, возведение надземной части, инженерные сети, благоустройство и озеленение. Разработана календарная продолжительность строительства объекта с учетом поточного ведения работ, ведомость потребности в материально-технических ресурсах, подбор монтажного крана, график движения рабочих, график расходования и поставки материальных ресурсов, график работы строительных машин и механизмов. Проектирование стройгенплана включает установку башенных кранов, проектирование временных дорог, расчет временных зданий, расчет складских площадей, расчет потребности в автотранспорте, расчет водопотребления, расчет потребности в электроэнергии.

В разделе экономической части представлены общие сведения, ведомость объемов и стоимости работ, объектная смета, сводный сметный расчет стоимости строительства, расчет стоимости строительства в текущих ценах, расчет эффективности от сокращения сроков строительства, технико-экономические показатели дипломного проекта. Раздел охраны труда включает технику безопасности, проезды и проходы, опасные зоны, организацию передвижения автотранспорта, проектирование и размещение временных сооружений, организацию временного водопровода и электроснабжения, производственную санитарию, санитарно-бытовое обеспечение, пожарную безопасность, огнестойкость здания, обеспечение пожарной безопасности.

Диплом №2148 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• 6 секций разной высоты (7-11 этажей): сложная архитектурная композиция с выразительным обликом — престижный объект для дипломной защиты.
• 80-120 квартир: масштабный жилой комплекс с полным комплексом инженерного обеспечения.
• Каркасно-монолитная конструктивная схема: несущие монолитные колонны, балки и перекрытия с диафрагмами жесткости — современная конструктивная система.
• Фундаментная плита на забивных сваях: монолитная плита толщиной 600 мм из бетона класса C20/25 с комплексным армированием — надежное основание.
• Газосиликатные блоки: наружные несущие стены толщиной 300 мм, плотностью 400 кг/м3 — энергоэффективное ограждение.
• 10 листов чертежей: полная графическая часть с фасадами, планами, разрезами, узлами и ППР.

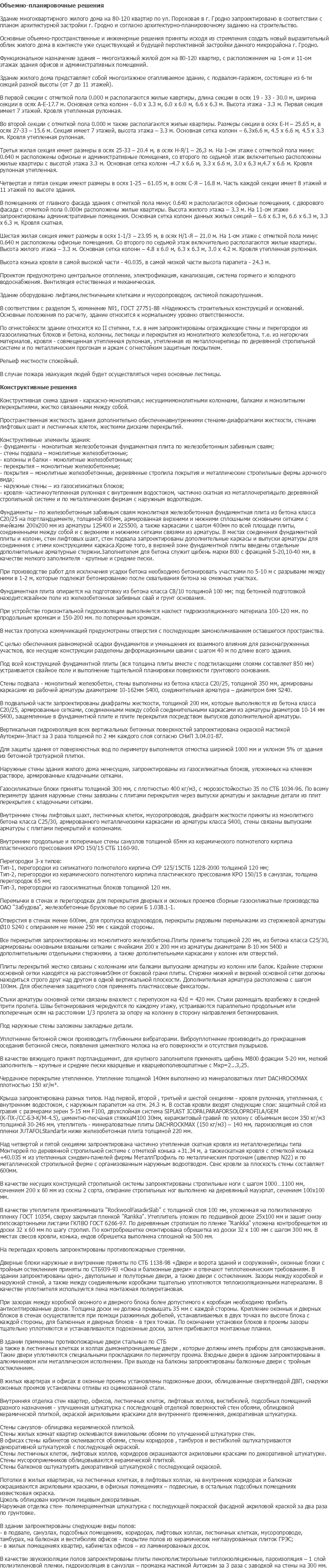

• 193 листа пояснительной записки: максимально объемный расчетный и описательный материал в MS Word.
• Технологические карты: на устройство котлована, фундамента и монолитного перекрытия с полным комплексом технико-экономических показателей.

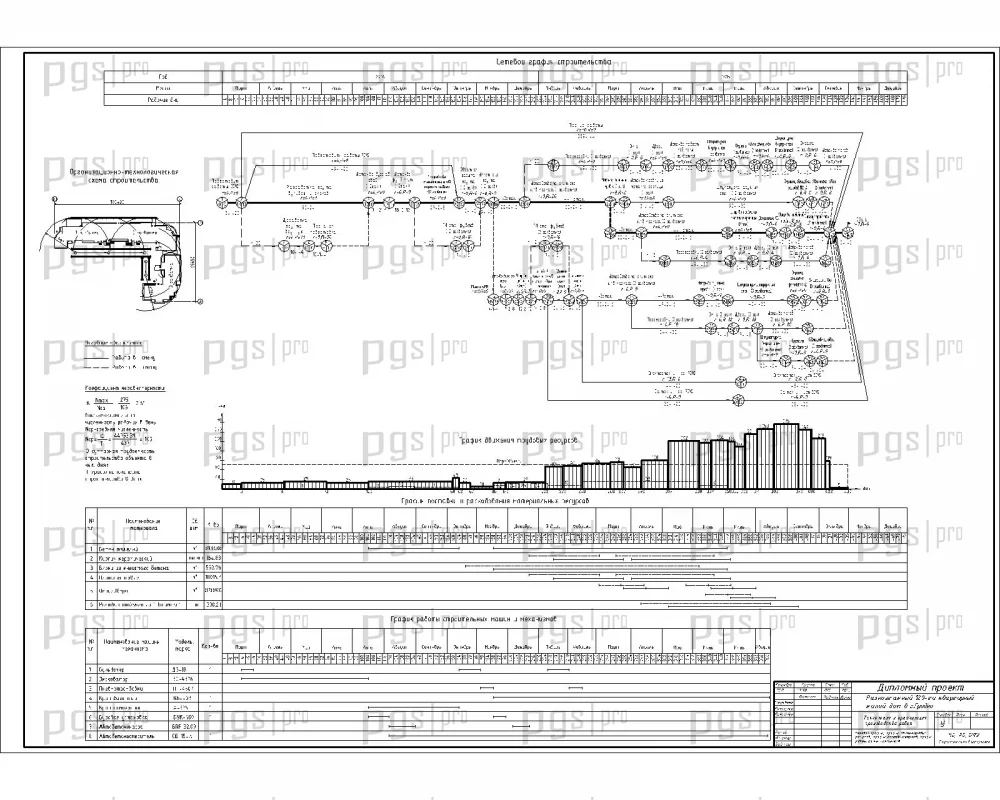

• Сетевой график: детальное планирование строительного производства с оптимизацией сроков.
• Адаптивность: возможность привязки к любому городу путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда, пожарной безопасности и экономической части.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №2148 по доступной цене — 4 500 рублей.
