Дипломный проект №2151 «Дом в г. Новокузнецк» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории многоэтажных жилых зданий и предназначен для постоянного проживания. Проект выполнен с учетом климатических условий г. Новокузнецк и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела. Диплом включает полный комплект пояснительной записки и графической части, оформленных в соответствии с требованиями вузовской подготовки.

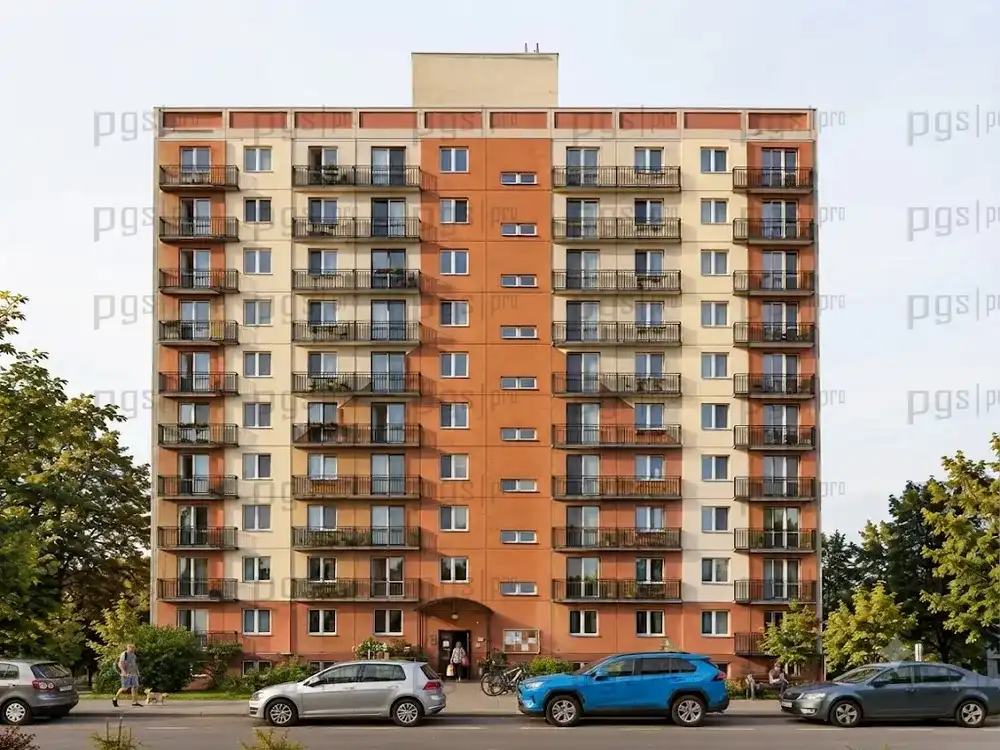

Проектируемый объект представляет собой односекционный 11-этажный жилой дом в квартале 44А Центрального района г. Новокузнецк по пр. Строителей. Здание имеет простую прямоугольную форму меридиональной ориентации с габаритными размерами 15,0 × 31,3 м. Высота здания — 31,3 м до верха парапета. Количество этажей — 11, из них: один технический (цокольный) и 10 жилых. Данный ПГС дипломный проект разработан для постоянного проживания и относится к категории среднеэтажных жилых зданий. Этот шаблон проекта подходит студентам строительных специальностей, преподавателям и специалистам по проектированию жилых комплексов.

Количество квартир в доме — 60 шт. На один типовой этаж секции приходится 6 квартир: 1-комнатных — 2; 2-комнатных — 2; 3-комнатных — 2. Количество жителей в одном доме — 146 человек (из расчета 24 м2 на человека). В каждой квартире имеются: прихожая, кухня, санузел, балкон, некоторые квартиры имеют гардеробные. Квартиры снабжены всеми видами инженерного оборудования: водопровод, канализация, электроснабжение. Для мусора предусматриваются специальные баки, которые устанавливаются на специально отведенной для них площадке. Связь между этажами осуществляется посредством лестничной клетки и одного грузопассажирского лифта с кабиной размерами в плане 1100×2100 мм.

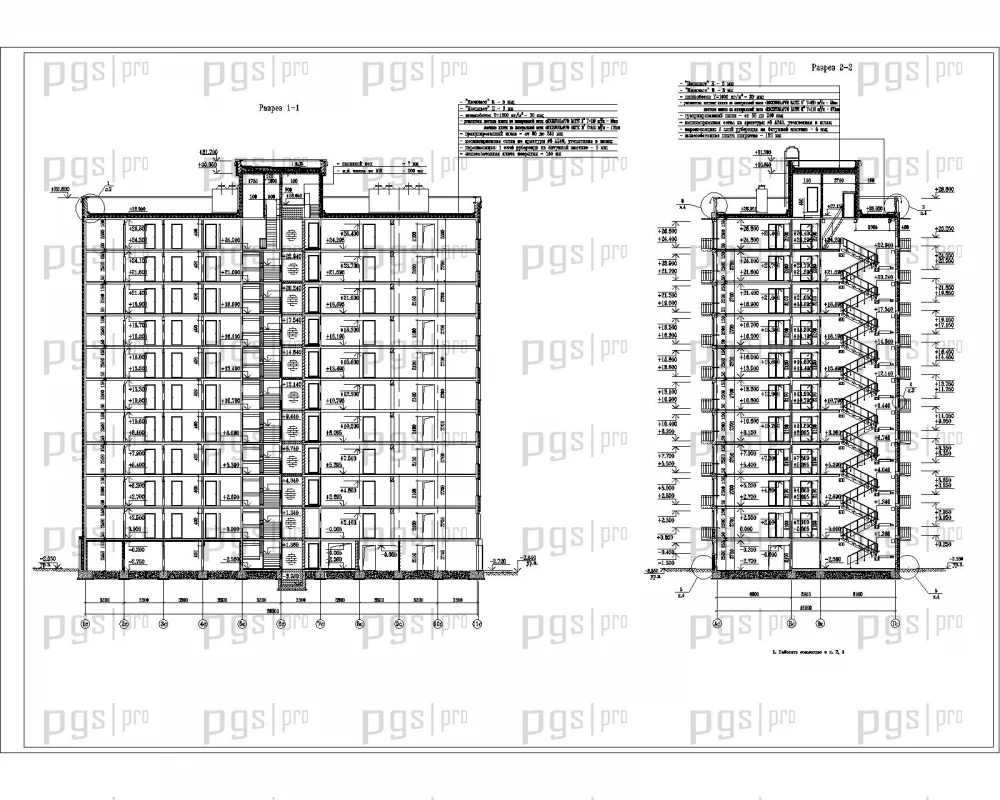

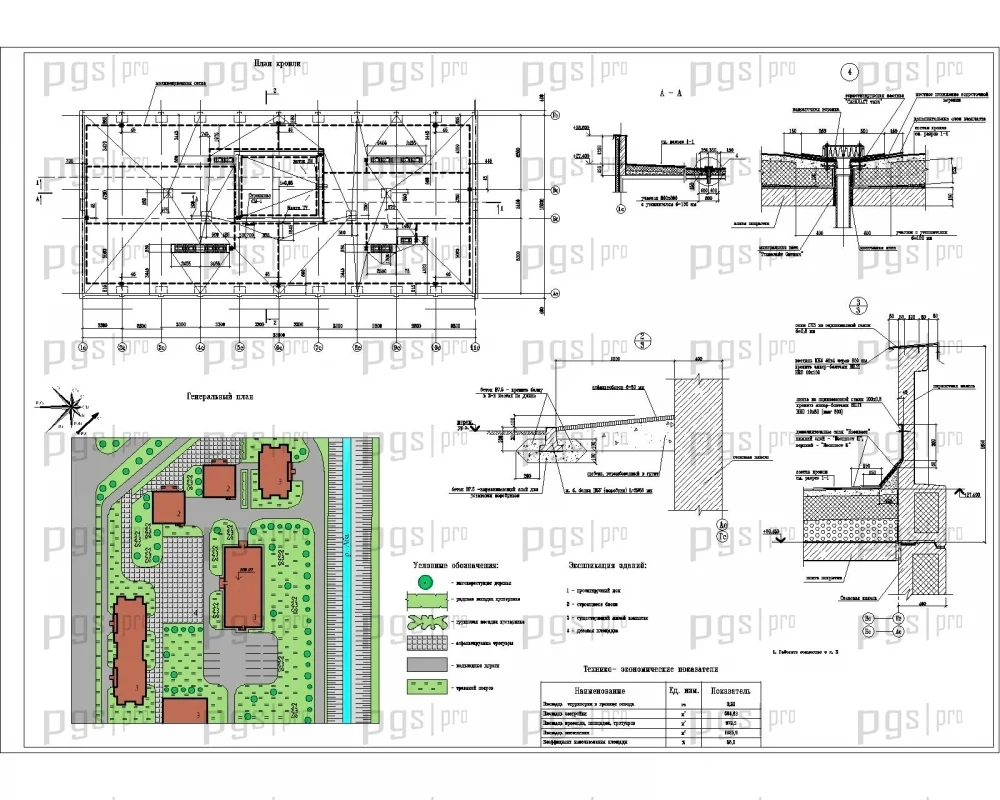

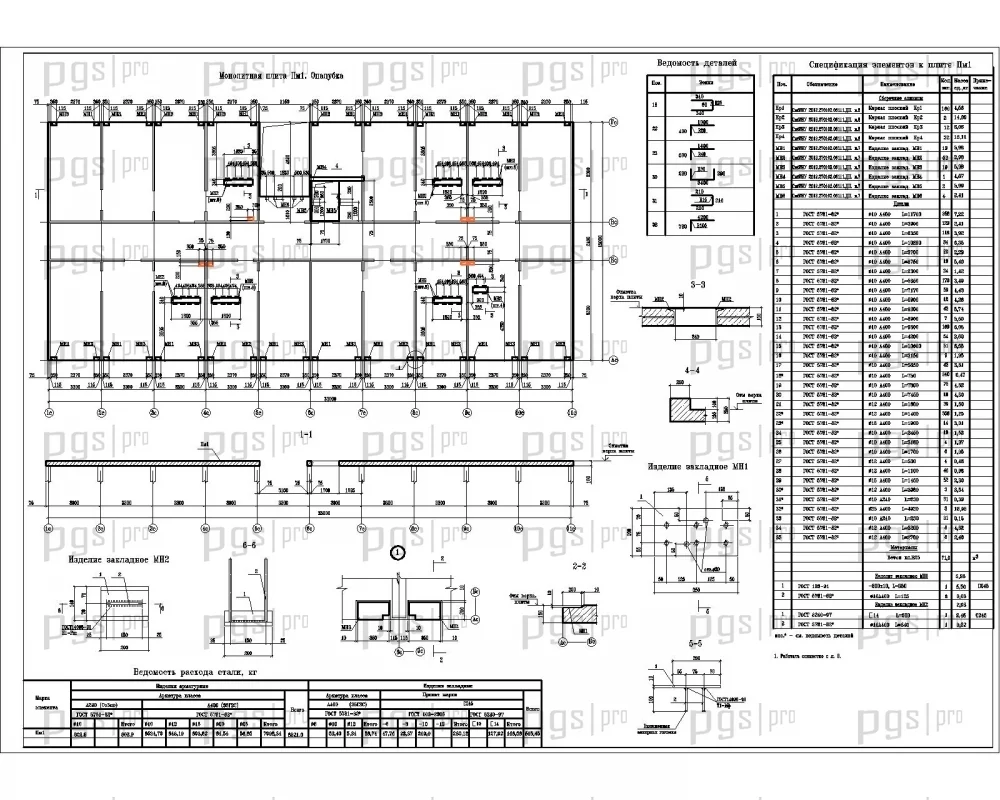

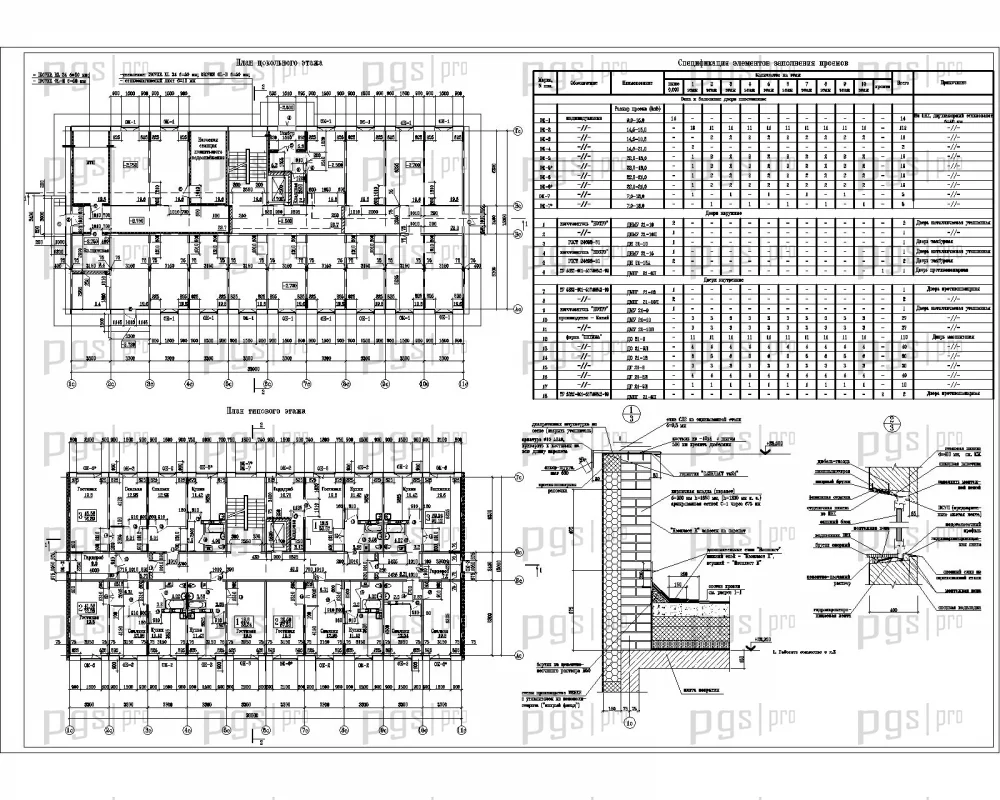

Проект содержит 10 листов чертежей в программе AutoCAD. Состав графической части включает главный и боковой фасады, план цокольного этажа и типового этажа, продольный и поперечный разрезы, генеральный план, план кровли, узлы, конструирование монолитной плиты, конструирование монолитной стены, конструирование фундамента, конструирование ростверка, календарный план строительства и строительный генеральный план. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №2151 предлагает оптимальное соотношение цены и качества для защиты в строительном вузе.

Функциональные связи в здании решены поэтажно с четким зонированием жилых и технических функций. Высота цокольного этажа — 2,44 м до низа утепления, высота вышележащих жилых этажей — 2,7 м. Габариты здания, количество этажей, размеры в плане, высота этажа и высота здания определены нормами на проектирование, противопожарными нормами. Размещение секции на застраиваемом участке и ориентация определяются градостроительными условиями и требованиями по инсоляции. Каждая квартира обеспечена инсоляцией минимум 2 часа в день.

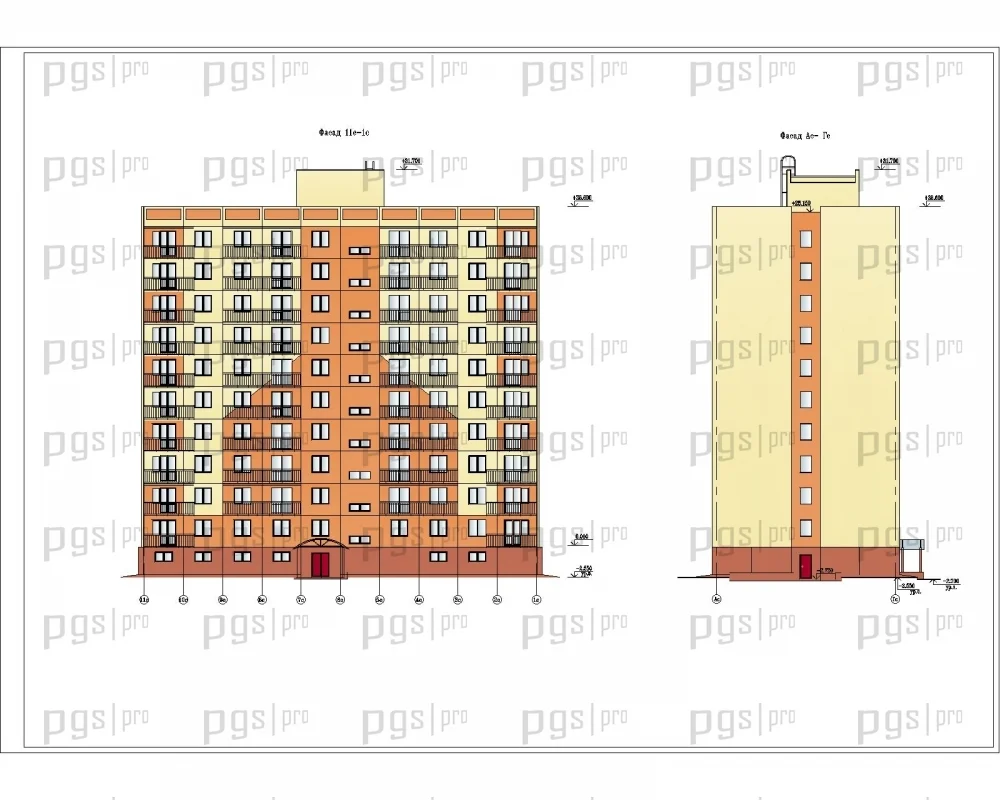

Вход в здание осуществляется через двойной утепленный тамбур. Из цоколя предусмотрены два выхода. Перекрытие над тамбулем утепляется тепло-звукоизолирующим материалом. Выход на кровлю осуществляется по металлической лестнице с площадкой перед выходом через противоположные двери размером 1,7×0,9 м, уклон лестницы 60°. Кровля из рулонных материалов с внутренним водостоком. Высота парапетов — не менее 1,2 м от уровня кровли. Архитектурный образ и пластика фасадов здания решена, в основном, за счет цветового решения, а также выступающих частей парапета и олиметрично расположенных балконов.

Отделка фасадов — окраска панелей фасадными красками «WEBER», «ТИККУРИЛА», на торцах применяется система наружной теплоизоляции фасадов зданий «WEBER THERM» — мокрый фасад. Отделка в квартирах: потолки — водоэмульсионная окраска; стены — штукатурка, покраска влагостойкой краской, обои, керамическая плитка (в санузлах, на кухне). Полы: лестнично-лифтовой узел — керамическая плитка; жилые — линолеум на тепло-звукоизолирующей основе; в санузлах — керамическая плитка. Окна — из профиля ПВХ с двухкамерным стеклопакетом. Двери: внутренние — масонитовые индивидуальные; входные в квартиру — металлические усиленные, утепленные; наружные входные — металлические утепленные; технические помещения, выход на кровлю — противопожарные типа ДМП, с пределом огнестойкости EI-60. Отделка внутренних помещений выполнена в светлых пастельных тонах.

Конструктивная схема здания представляет собой монолитный железобетонный каркас с перекрестно-ортогональной конструктивной схемой несущих стен. Устойчивость и необходимую жесткость зданиям обеспечивают вертикальные монолитные железобетонные стены, а также монолитные железобетонные перекрытия, образующие жесткие диски, обеспечивающие передачу и распределение ветровых и сейсмических нагрузок на вертикальные связевые стены. При проектировании фундаментов здания использованы данные технического отчета об инженерно-геологических изысканиях для строительства, выполненного ООО «СибГеоТоп». Основанием для зданий принят глинисто-гравийный аллювиальный грунт (отложения р. Аб).

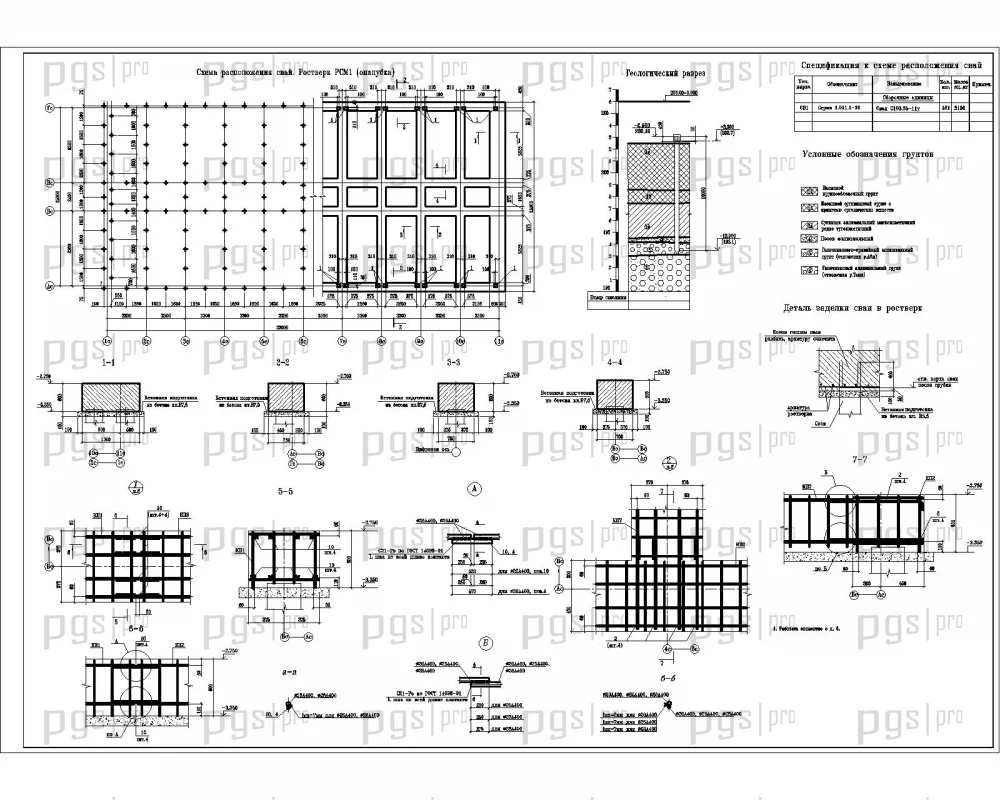

Фундаменты запроектированы на сваях-буронабойных сечением 350×350 мм. Длина свай принята 10 м и назначена из условия заглубления острием сваи в грунт основания на 0,5–1 м. Сваи приняты по серии 1.011.1-10 в.1, марка бетона класса B25, арматура сваи 4∅20 А400. Расположение свай по длине ростверка принято с учетом конструктивной схемы здания, расположения в плане несущих стен и величины нагрузок, передаваемых от стен здания на ростверк. Сопряжение свай с ростверком принято жесткое и осуществляется заделкой арматуры свай в тело ростверка на 450 мм.

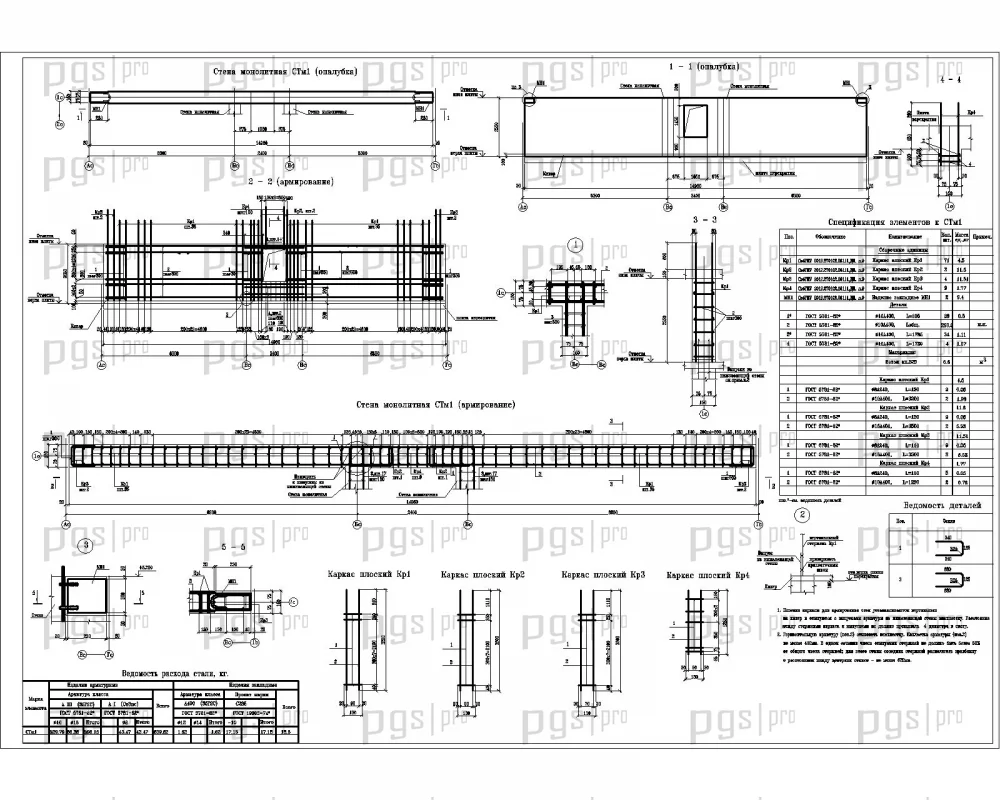

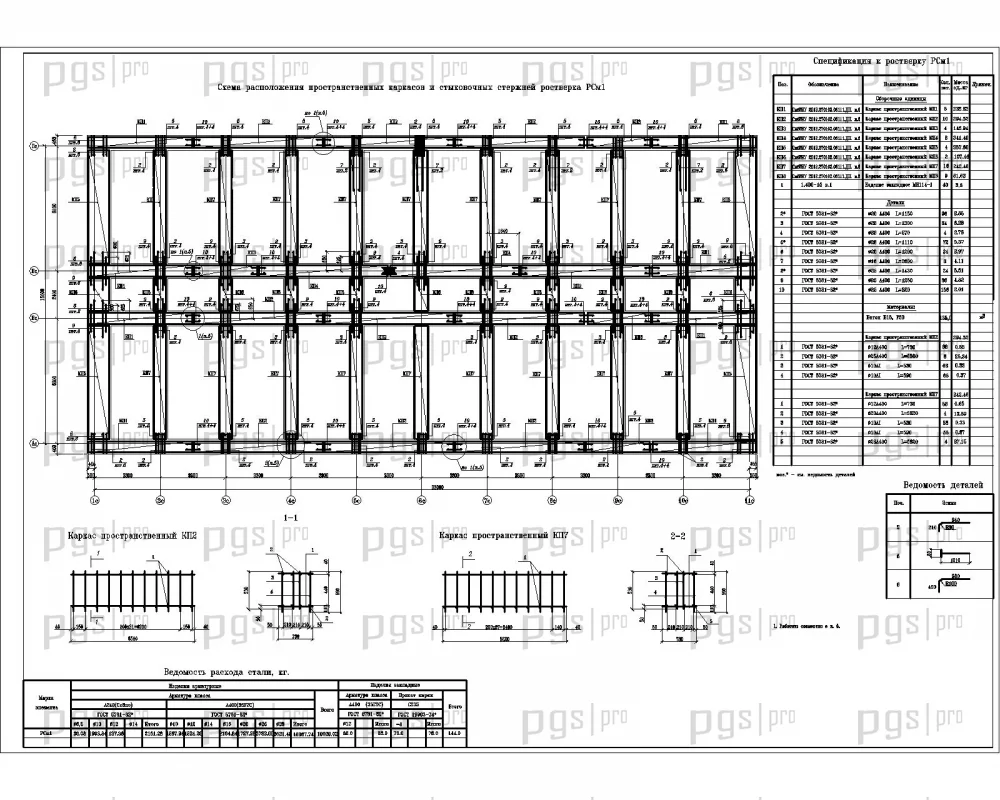

Под фундаментом предусмотрено устройство бетонной подготовки толщиной 100 мм из бетона кл. B3,5. Фундамент запроектирован в виде ленточного ростверка сечением 750 × 600(в) мм. Бетон принят класса B15, по морозостойкости F50. Армирование ростверка выполняется пространственными каркасами из арматуры класса A400. В местах расположения несущих стен предусмотрены арматурные выпуски. Толщина стен принята 150 мм. Стены армируются горизонтальной и вертикальной арматурой класса А 400, расположенной симметрично у обеих граней. Стены выполняются в виде плоских вертикальных каркасов, объединенных в пространственный каркас с помощью горизонтальных стержней. Диаметр и шаг арматуры приняты по расчету на основное и особое сочетание нагрузок. Обрамление проемов выполняется усиленными дополнительными вертикальными и горизонтальными каркасами. На торцевых участках стен по высоте устанавливается поперечная арматура в виде П-образных и замкнутых хомутов.

Перекрытия и покрытия приняты монолитными железобетонными сплошного сечения толщиной 150 мм. Перекрытия и покрытия армированы в нижнем и верхнем уровнях отдельными стержнями из арматуры класса A400, укладываемыми в двух направлениях. Геометрические параметры плит перекрытия и их армирование приняты по расчету из условия обеспечения несущей способности, трещиностойкости и допустимой величины прогиба. Проектирование наружных стен предусматривает использование в качестве стенового ограждения сборных навесных трехслойных стеновых панелей с эффективным утеплителем. Панели выполнены с поэтажным опиранием на плиты перекрытия через опорные металлические детали. Верхняя грань панели закреплена из плоскости стены к вышерасположенному перекрытию деталью, обеспечивающую возможность горизонтальных перемещений панелей вдоль здания относительно вышележащего перекрытия. Стеновые панели выполняются размером на комнату. Толщина панелей принята 400 мм, толщина утеплителя — 215 мм. В качестве утеплителя используются пенополистирольные плиты ПСБ-25. Для защиты от капиллярной влаги наружные поверхности цокольных панелей и стен соприкасающиеся с грунтом, обмазываются горячим битумом за два раза.

Внутренние несущие стены приняты кирпичными толщиной 250 мм. Конструкции внутренних несущих стен из штучной кладки (поэтажной разрезки) и узлы их крепления к несущим стенам конструкциях как конструкций, отделенные от каркаса, что исключает возможность передачи на них нагрузок, действующих в их плоскости. Кирпичная кладка стен выполняется из кирпича марки М100 на растворе М75. Кирпичная кладка по сопротивляемости сейсмическим воздействиям принята III категории. Перекрестно-армирование горизонтальное армирование связывает сетки через 5 рядов кладки, крепление к вертикальным стойкам не реже чем через 1200 мм по высоте, а также крепление к вышележащим перекрытиям, не реже чем через 3 м. Усиление кладки осуществляется устройством армированных штукатурных слоев, выполненных по обеим граням стен и связанных между собой.

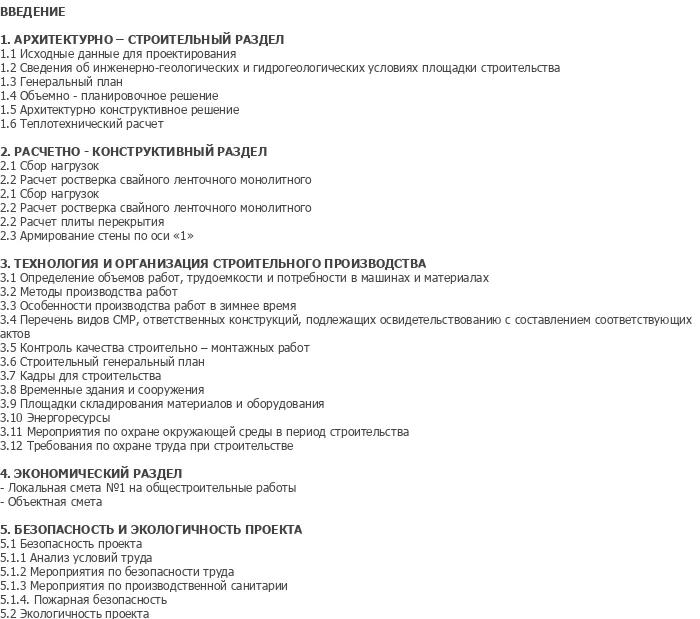

В разделе технология и организации строительного производства представлены определение объемов работ, трудоемкости и потребности в машинах и материалах, методы производства работ, особенности производства работ в зимнее время, перечень видов СМР с ответственными конструкциями, контроль качества строительно-монтажных работ, строительный генеральный план, кадры для строительства, временные здания и сооружения, площадки складирования материалов и оборудования, энергоресурсы, мероприятия по охране окружающей среды в период строительства, требования по охране труда при строительстве.

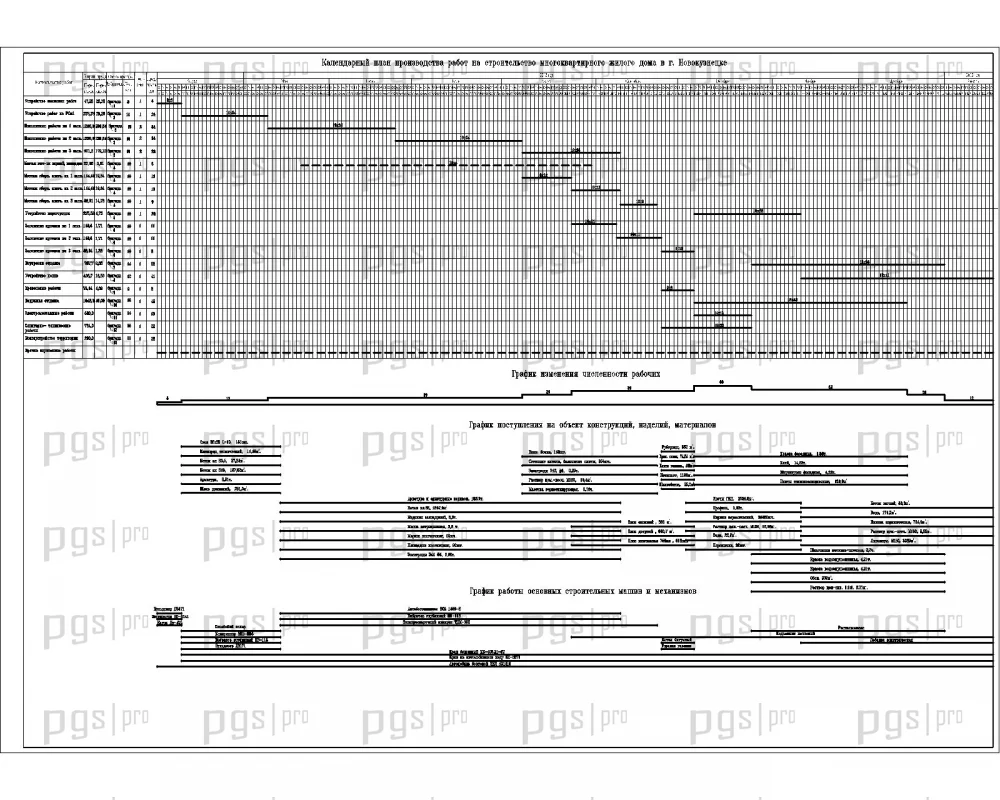

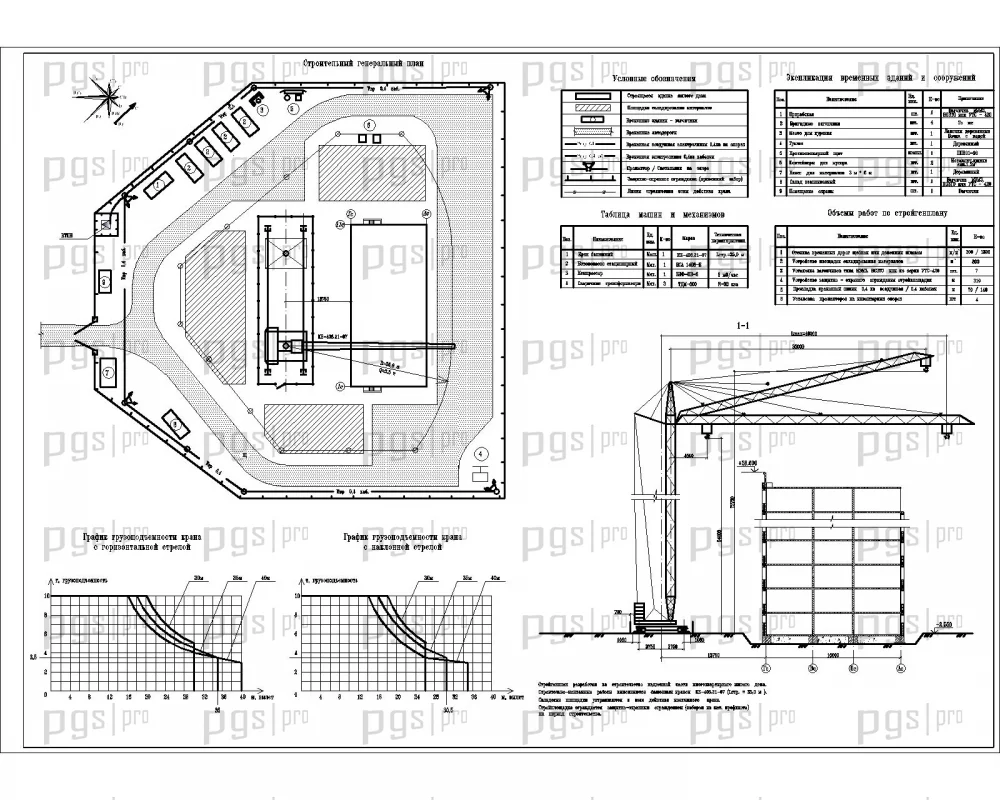

Разработан календарный план производства работ на объекте с технико-экономическими показателями. Строительный генплан включает расчет потребности во временных зданиях и сооружениях, выбор монтажного механизма, расчет складских помещений, потребности в электроэнергии и воде. Технико-экономические показатели стройгенплана отражают эффективность организации строительной площадки.

В разделе экономики строительства представлены локальная смета №1 на общестроительные работы и объектная смета. Полный комплекс сметной документации позволяет оценить экономическую эффективность проекта. Проект включает разделы безопасности и экологичности проекта: безопасность проекта, анализ условий труда, мероприятия по безопасности труда, мероприятия по производственной санитарии, пожарная безопасность, экологичность проекта.

Диплом №2151 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• 11-этажное здание: среднеэтажный жилой дом — оптимальный объект для дипломной защиты по специальности ПГС с полным комплексом расчетов.
• Односекционная планировка: рациональная компоновка с 60 квартирами различной площади и удобной функциональной схемой.
• Монолитный железобетонный каркас: перекрестно-ортогональная конструктивная схема несущих стен с жесткими дисками перекрытий — современная конструктивная схема.
• Свайно-ростверковое основание: буронабойные сваи сечением 350×350 мм с ленточным монолитным ростверком — надежное основание.
• Сборные навесные стеновые панели: 3-слойные панели δ=400 мм с эффективным утеплителем ПСБ-25 δ=215 мм — энергоэффективное ограждение.
• 10 листов чертежей: полная графическая часть с фасадами, планами, разрезами, узлами и конструированием элементов.

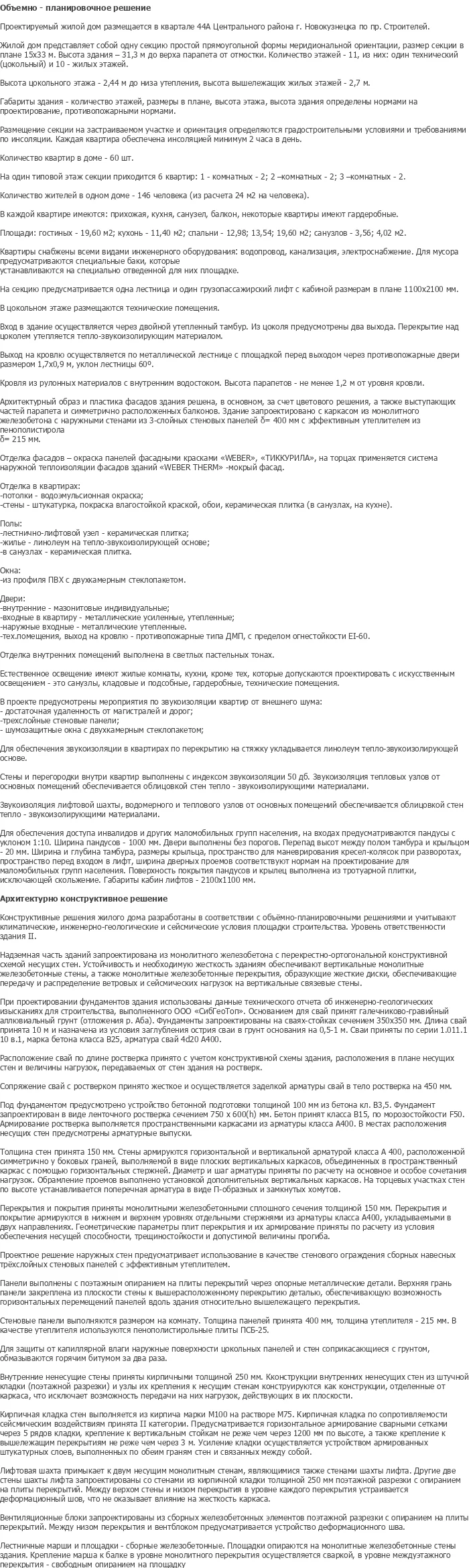

• 158 листов пояснительной записки: объемный расчетный и описательный материал в MS Word.
• Теплотехнический расчет: полный расчет ограждающих конструкций с учетом климатических условий Новокузнецка.
• Экологическая экспертиза: раздел с оценкой воздействия на окружающую среду.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда, пожарной безопасности и экологичности проекта.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №2151 по доступной цене — 4 500 рублей.
