Дипломный проект №2153 «Жилой дом в г. Саратов» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории многоэтажных жилых зданий и предназначен для постоянного проживания. Проект выполнен с учетом климатических условий г. Саратов и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела. Диплом включает полный комплект пояснительной записки и графической части, оформленных в соответствии с требованиями вузовской подготовки.

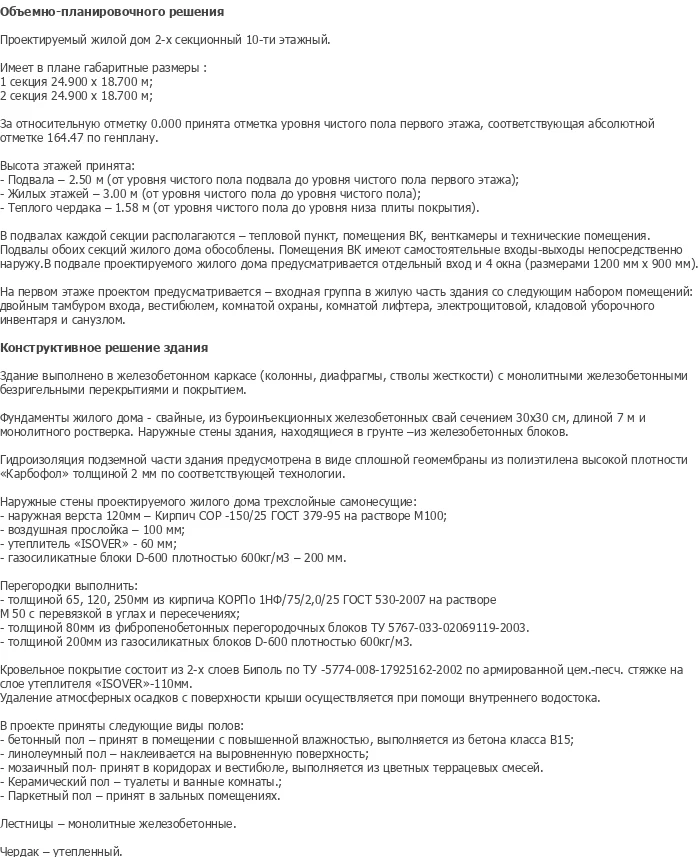

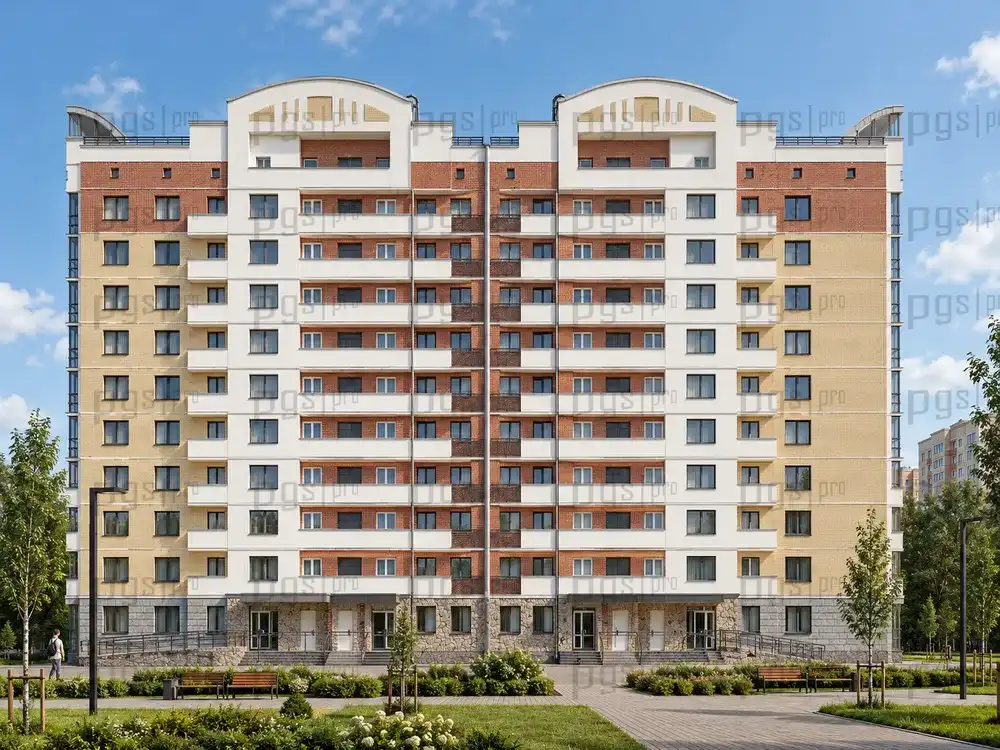

Проектируемый объект представляет собой 2-х секционный 10-этажный жилой дом в городе Саратов. Здание имеет габаритные размеры 24,90 x 18,70 м по каждой секции. За относительную отметку 0.000 принята отметка уровня чистого пола первого этажа, соответствующая абсолютной отметке 164,47 по геоплану. Данный ПГС дипломный проект разработан для постоянного проживания и относится к категории среднеэтажных жилых зданий. Этот шаблон проекта подходит студентам строительных специальностей, преподавателям и специалистам по проектированию жилых комплексов.

В подвалах каждой секции располагаются тепловой пункт, помещения ВК, венткамеры и технические помещения. Подвалы обеих секций жилого дома обособлены. Помещения ВК имеют самостоятельные входы-выходы непосредственно наружу. В подвале проектируемого жилого дома предусматривается отдельный вход и 4 окна размерами 1200 мм x 900 мм. На первом этаже проектом предусматривается входная группа в жилую часть здания со следующим набором помещений: двойной тамбур входа, вестибюлем, комнатой охраны, комнатой лифтера, электрощитовой, кладовой уборочного инвентаря и санузлом.

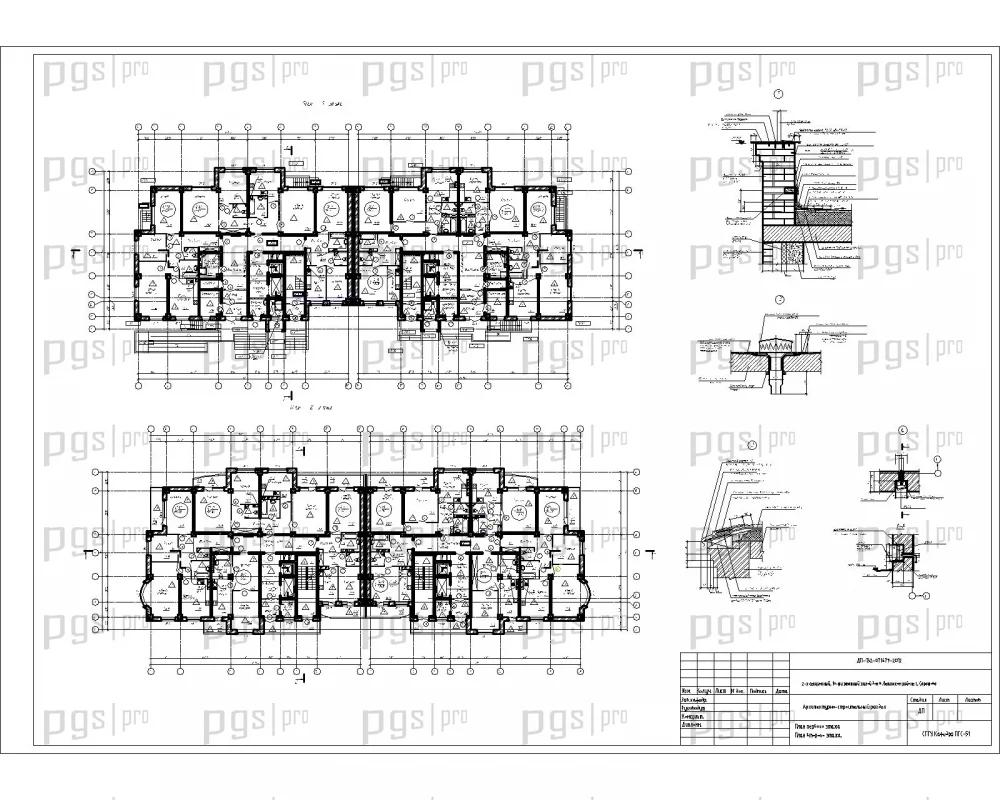

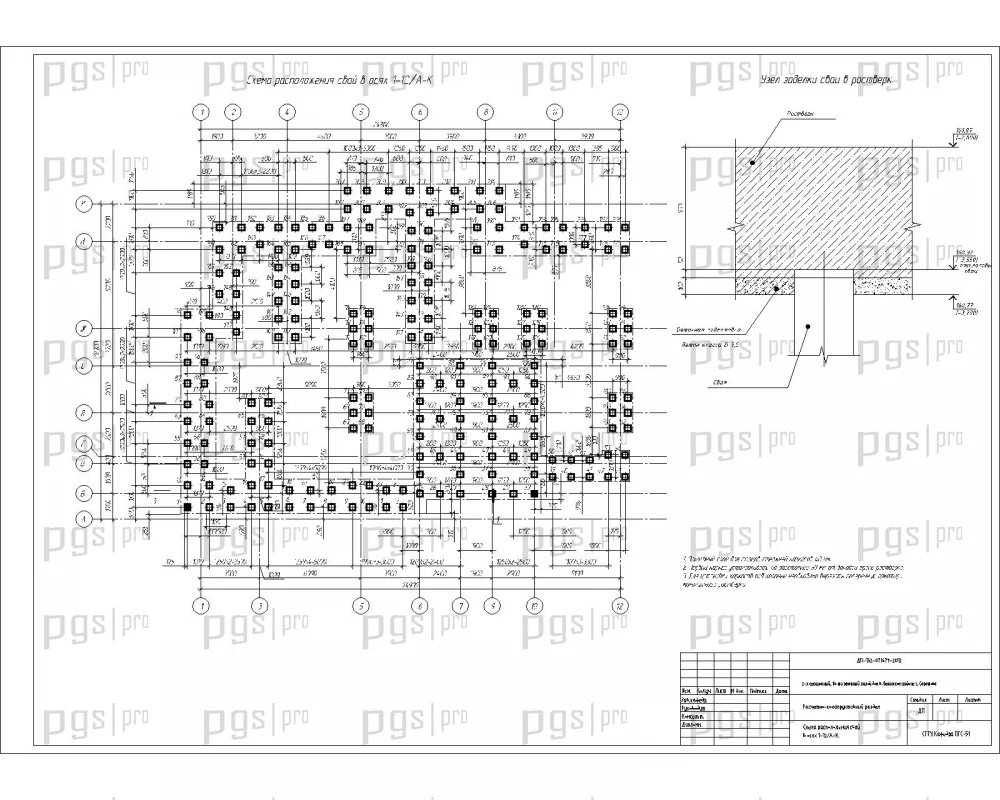

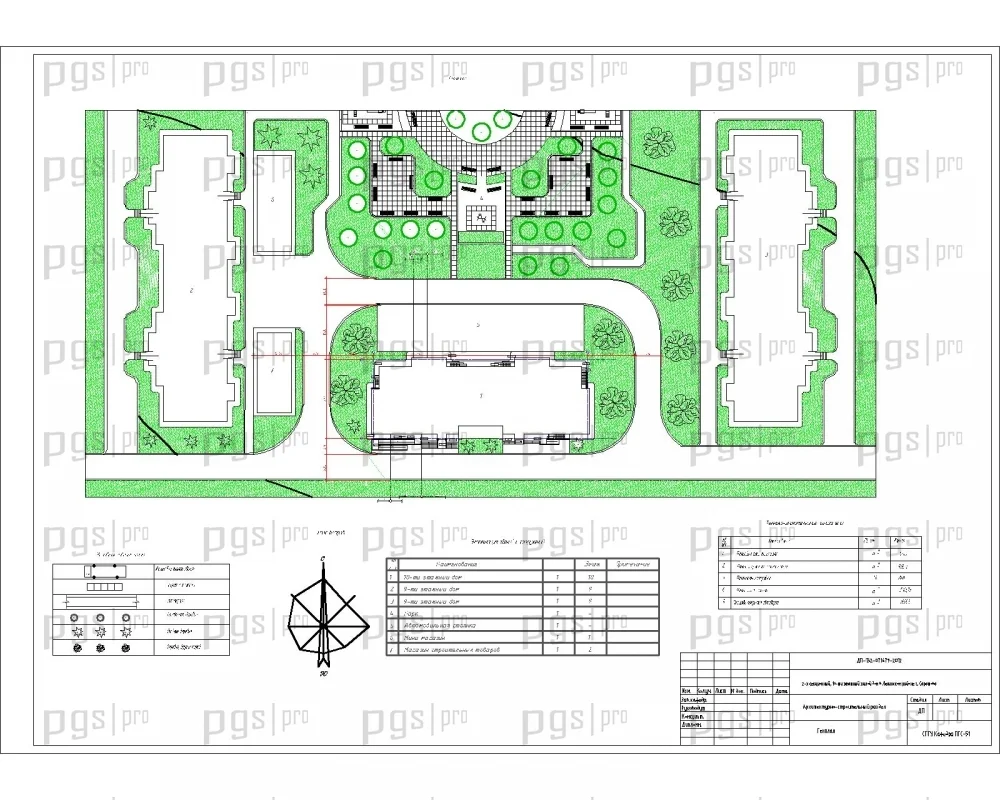

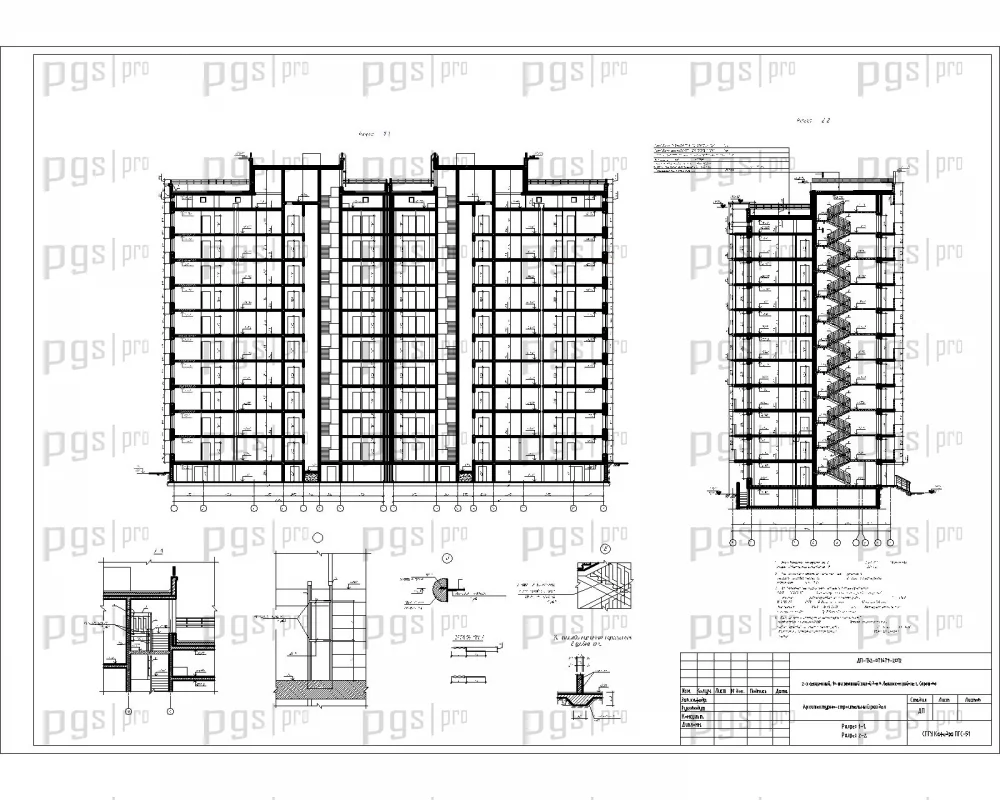

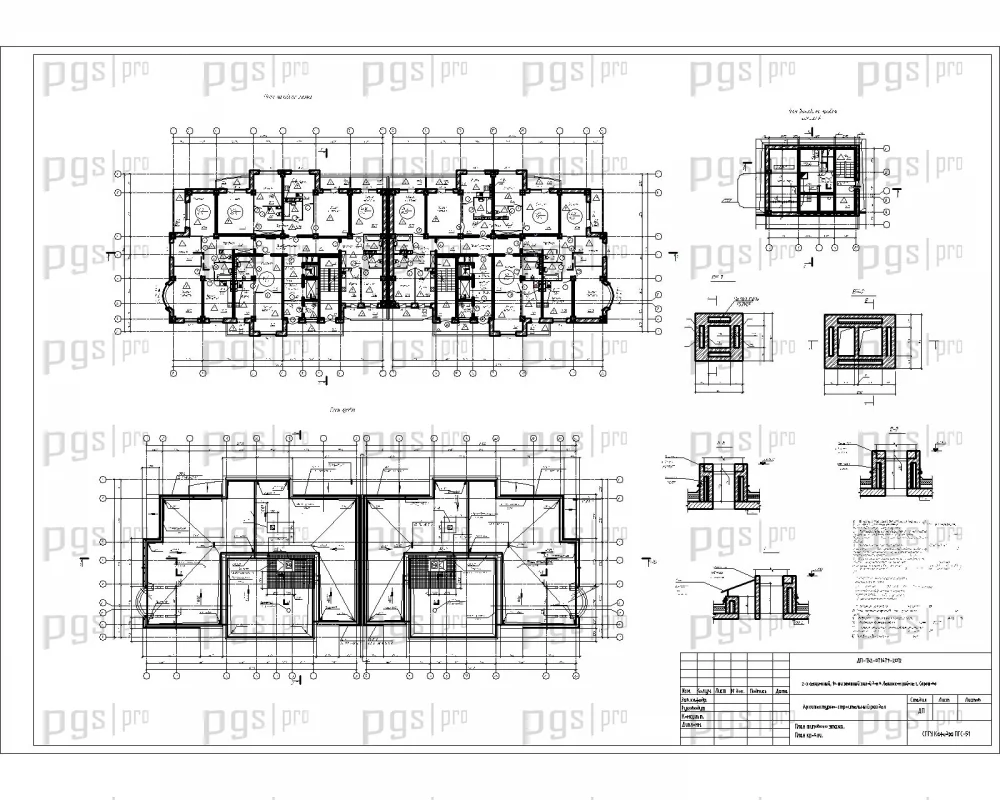

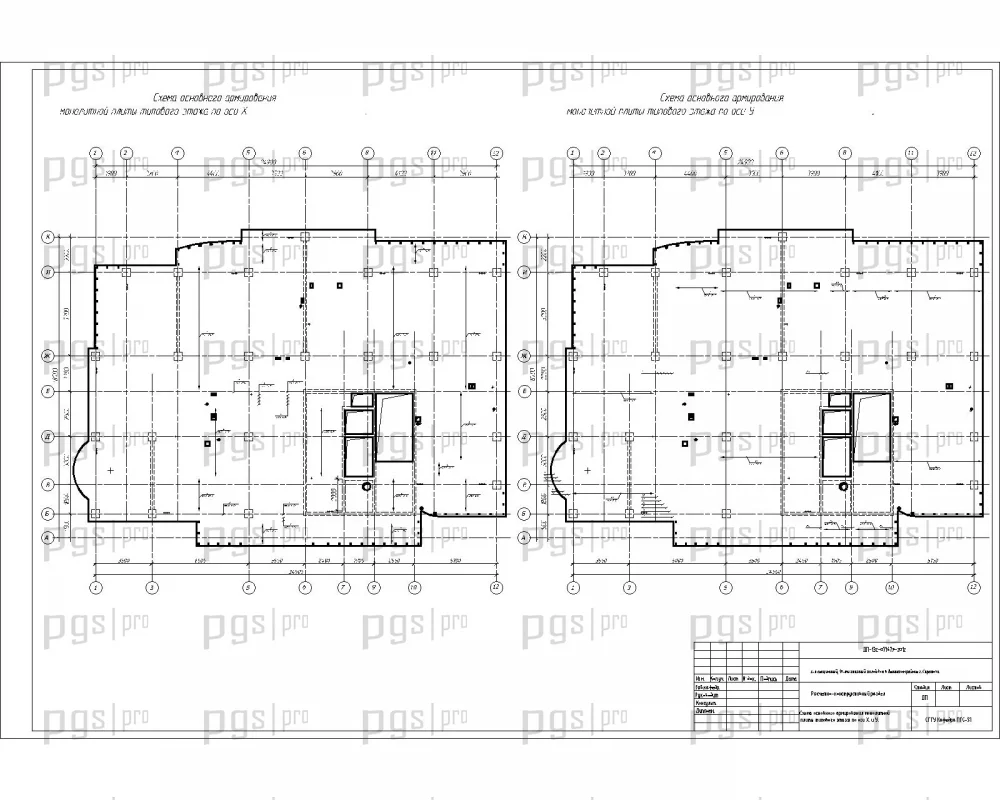

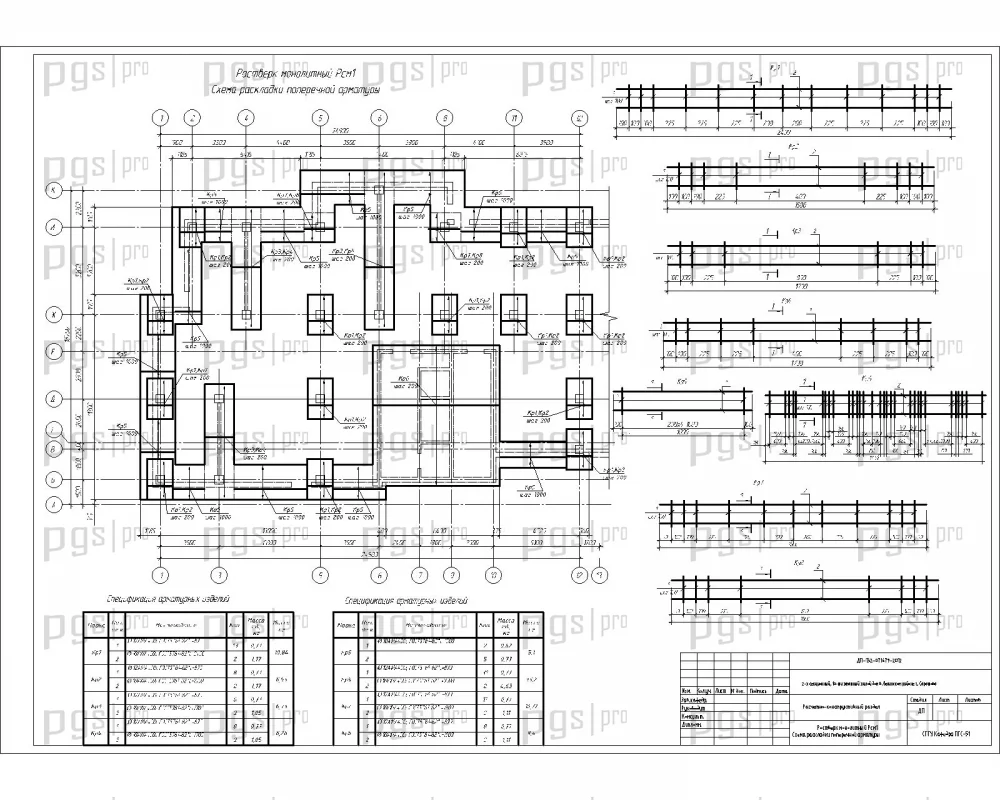

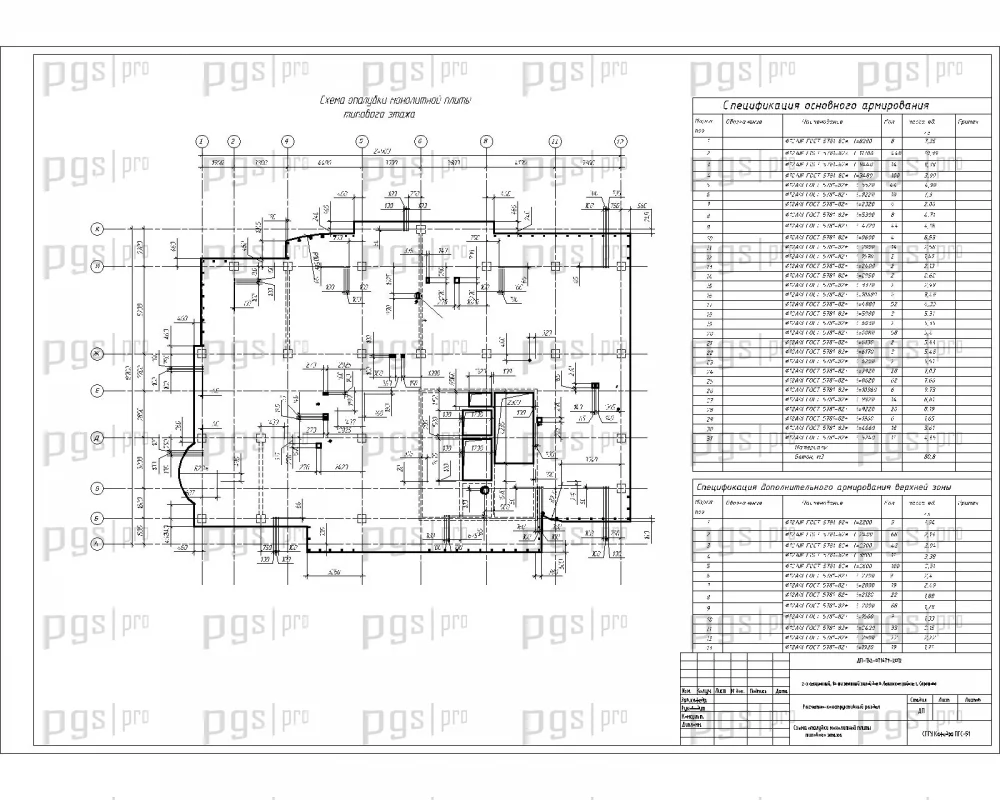

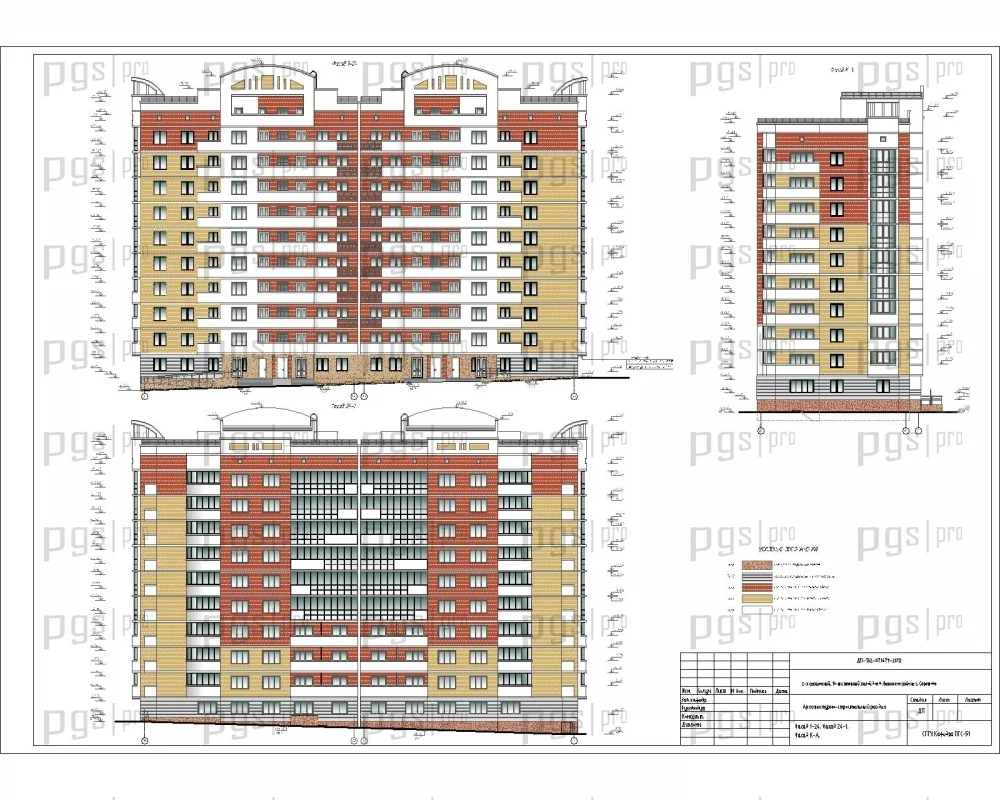

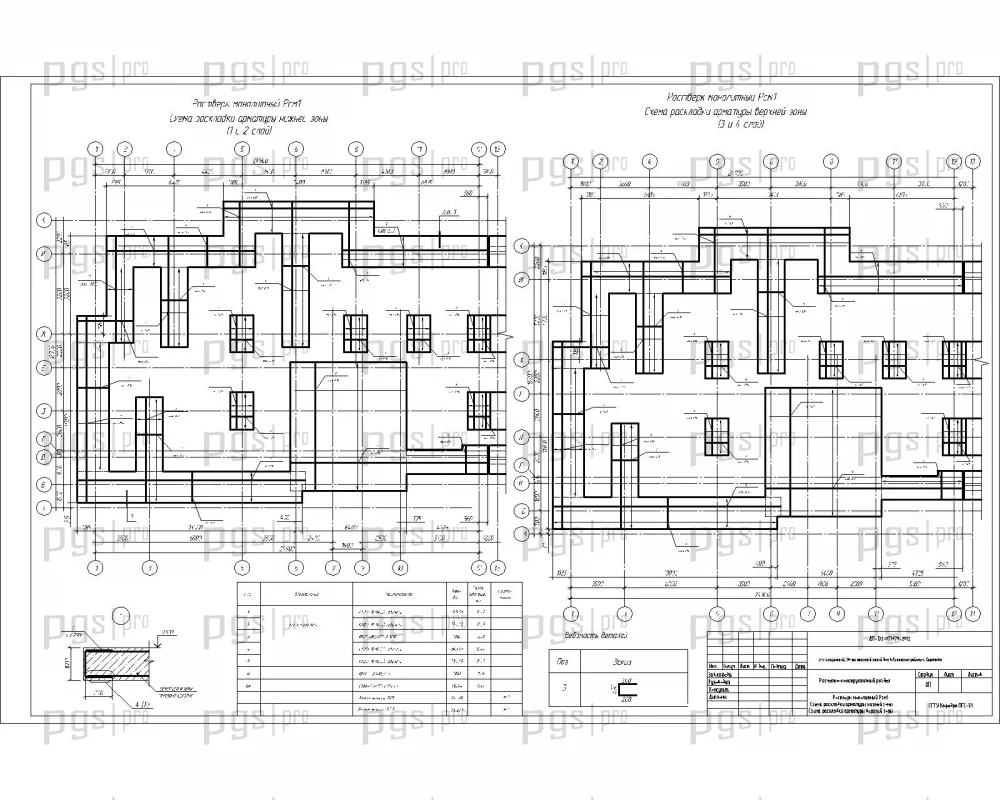

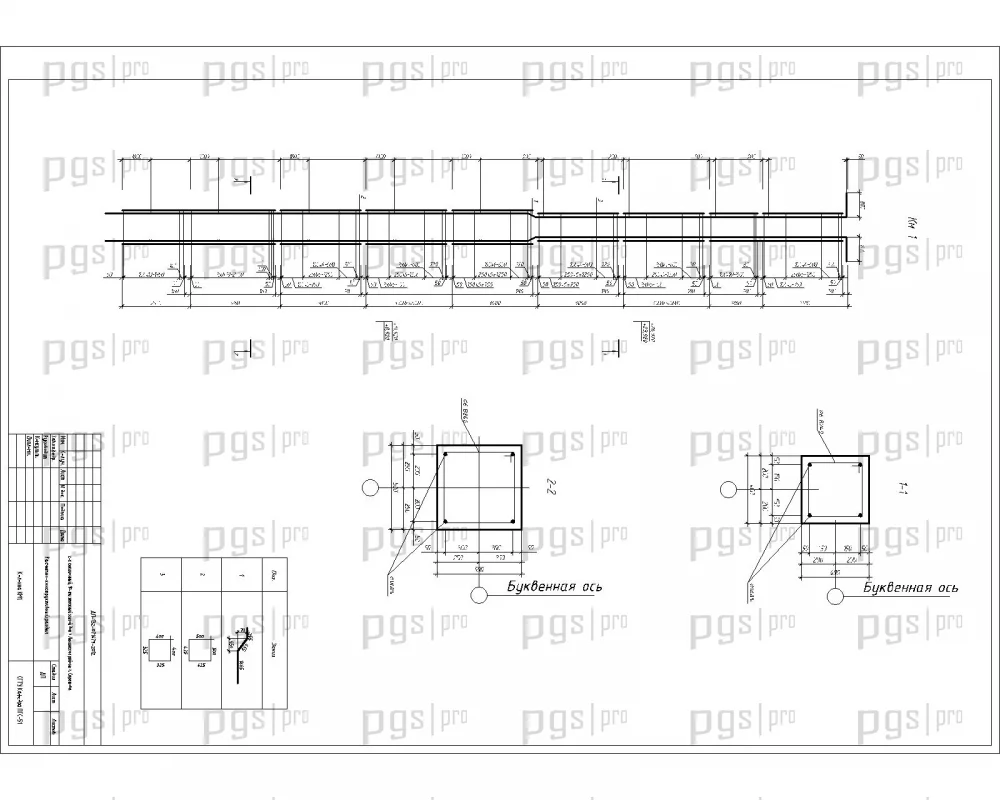

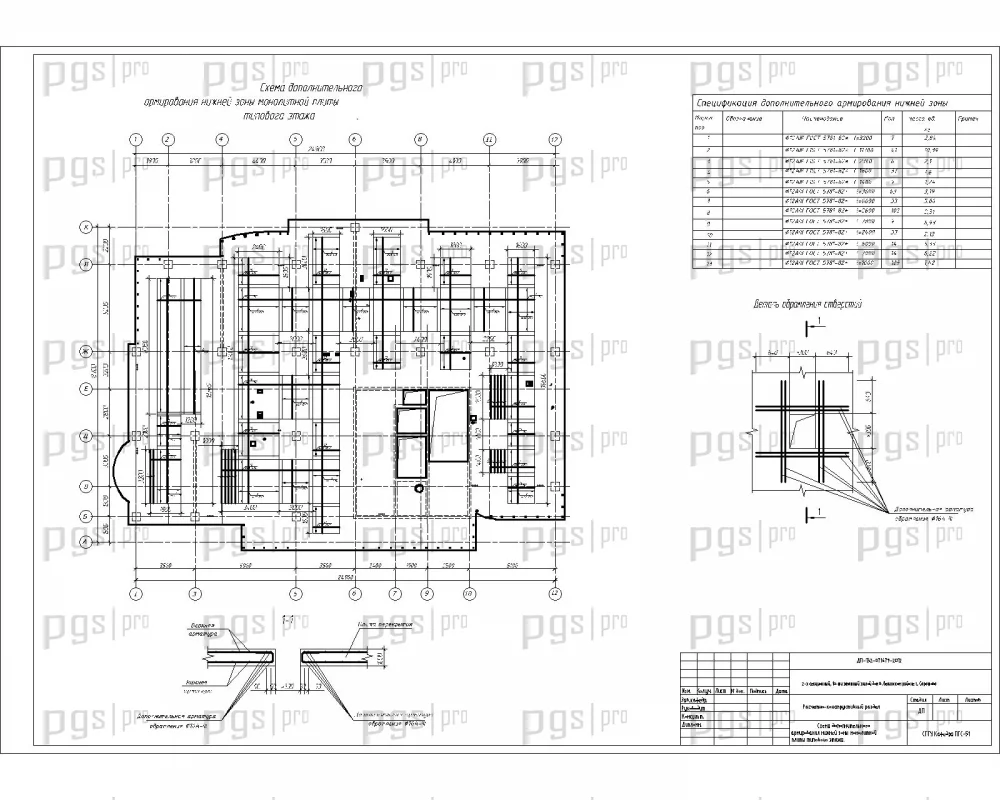

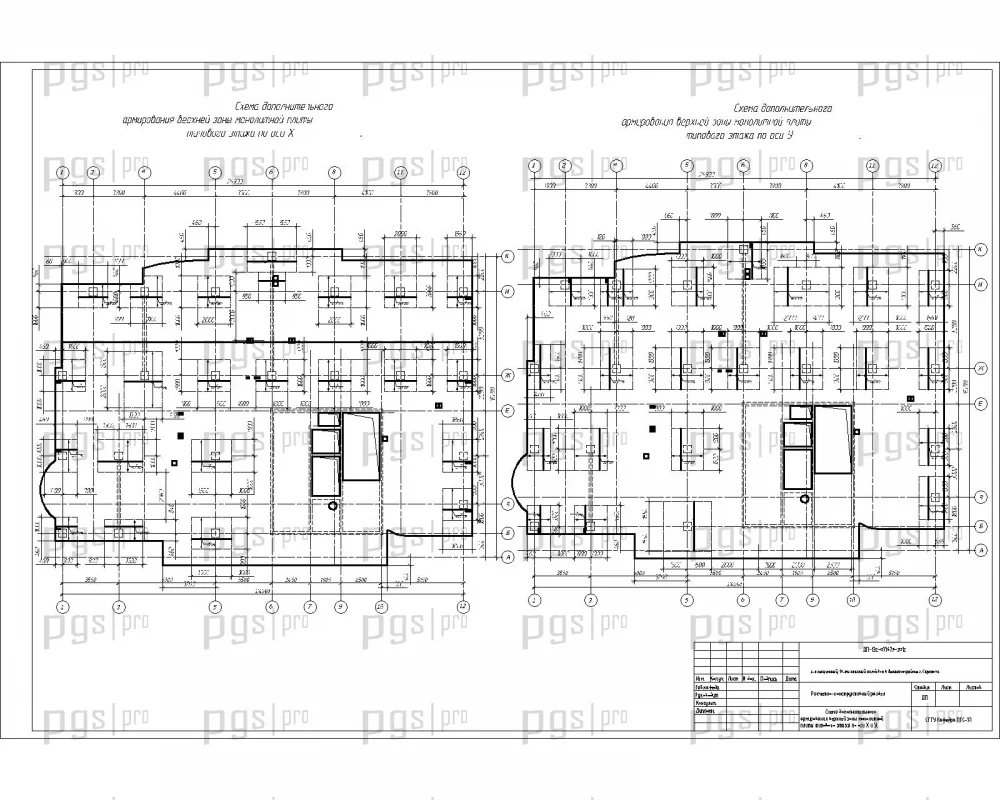

Проект содержит 20 листов чертежей в программе AutoCAD. Состав графической части включает фасады жилого дома, генеральный план, планы 1 и 2 этажа, план типового этажа, план кровли, разрезы и узлы, монолитное ребристое и безригельное перекрытие, схему расположения свай, схемы раскладки арматуры монолитного ростверка, схемы опалубки и армирования монолитной плиты типового этажа, конструирование колонны, схему бетонирования, схему устройства рабочих швов, сетевой график, матрицу процессов, строительный генплан и разрез стройгенплана. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №2153 предлагает оптимальное соотношение цены и качества для защиты в строительном вузе.

Функциональные связи в здании решены поэтажно с четким зонированием жилых, общественных и технических функций. В основу планировочной структуры положен принцип комплексной застройки с размещением входных групп и технических помещений на нижних этажах и жилых квартир — на верхних. Здание 2-х секционное с габаритными размерами 24,90 x 18,70 м по каждой секции, что обеспечивает компактность и рациональное использование площади участка.

Высота этажей принята: подвала — 2,50 м (от уровня чистого пола подвала до уровня чистого пола первого этажа); жилых этажей — 3,00 м (от уровня чистого пола этажа до уровня чистого пола); теплого чердака — 1,58 м (от уровня чистого пола до уровня низа плиты покрытия). Связь между этажами осуществляется посредством лестничных клеток и лифтов. В подвалах каждой секции располагаются тепловой пункт, помещения ВК, венткамеры и технические помещения.

Отделка фасадов выполняется комбинированной: наружные стены проектируемого жилого дома — трехслойные самонесущие с наружной верстой из кирпича, воздушной прослойкой, утеплителем и газосиликатными блоками. Покрытие кровли состоит из 2-х слоев Биполь по ТУ -5774-008-17925162-2002 по армированной цем.-песч. стяжке на слое утеплителя «ISOVER»-110 мм. Удаление атмосферных осадков с поверхности крыши осуществляется при помощи внутреннего водостока. В проекте приняты следующие виды полов: бетонный пол — в помещениях с повышенной влажностью, выполняется из бетона класса B15; линолеумный пол — наклеивается на выровненную поверхность; мозаичный пол — в коридорах и вестибюле, выполняется из цветных террацевых смесей; керамический пол — в туалетах и ванных комнатах; паркетный пол — в жилых помещениях.

Конструктивная схема здания представляет собой железобетонный каркас (колонны, диафрагмы, стволы жесткости) с монолитными железобетонными безригельными перекрытиями и покрытием. Фундамент жилого дома принят в виде свайных оснований из буроинъекционных железобетонных свай сечением 30x30 см, длиной 7 м и монолитного ростверка. Гидроизоляция подземной части здания предусмотрена в виде сплошной геомембраны из полиэтилена высокой плотности «Карбофол» толщиной 2 мм по соответствующей технологии.

Наружные стены проектируемого жилого дома — трехслойные самонесущие: наружная верста 120 мм — кирпич СОР-150/25 ГОСТ 379-95 на растворе М100; воздушная прослойка — 100 мм; утеплитель «ISOVER» — 60 мм; газосиликатные блоки D-600 плотностью 600 кг/м3 — 200 мм. Перегородки выполняются: толщиной 65, 120, 250 мм из кирпича КОРПо 1НФ/75/2,0/25 ГОСТ 530-2007 на растворе М50 с перевязкой в углах и пересечениях; толщиной 80 мм из фибропенобетонных перегородочных блоков ТУ 5767-033-02069119-2003; толщиной 200 мм из газосиликатных блоков D-600 плотностью 600 кг/м3.

Перекрытия — монолитные железобетонные безригельные. Лестницы — монолитные железобетонные. Чердак — утепленный. Покрытие кровли состоит из 2-х слоев Биполь по ТУ -5774-008-17925162-2002 по армированной цем.-песч. стяжке на слое утеплителя «ISOVER»-110 мм. Удаление атмосферных осадков с поверхности крыши осуществляется при помощи внутреннего водостока.

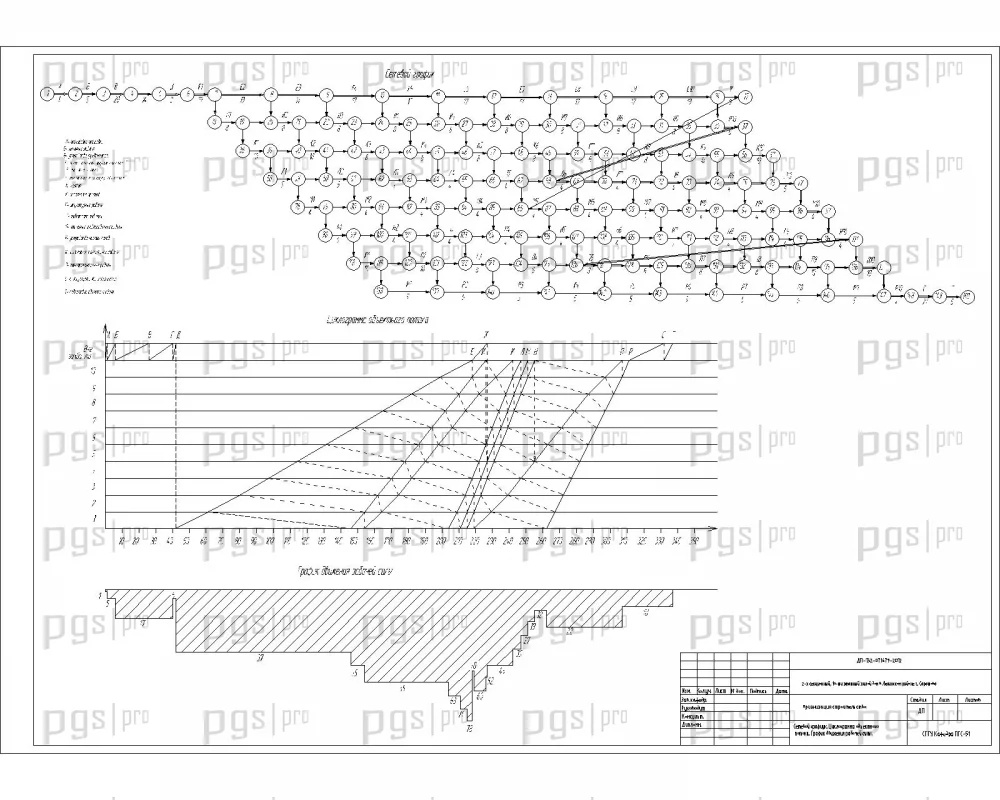

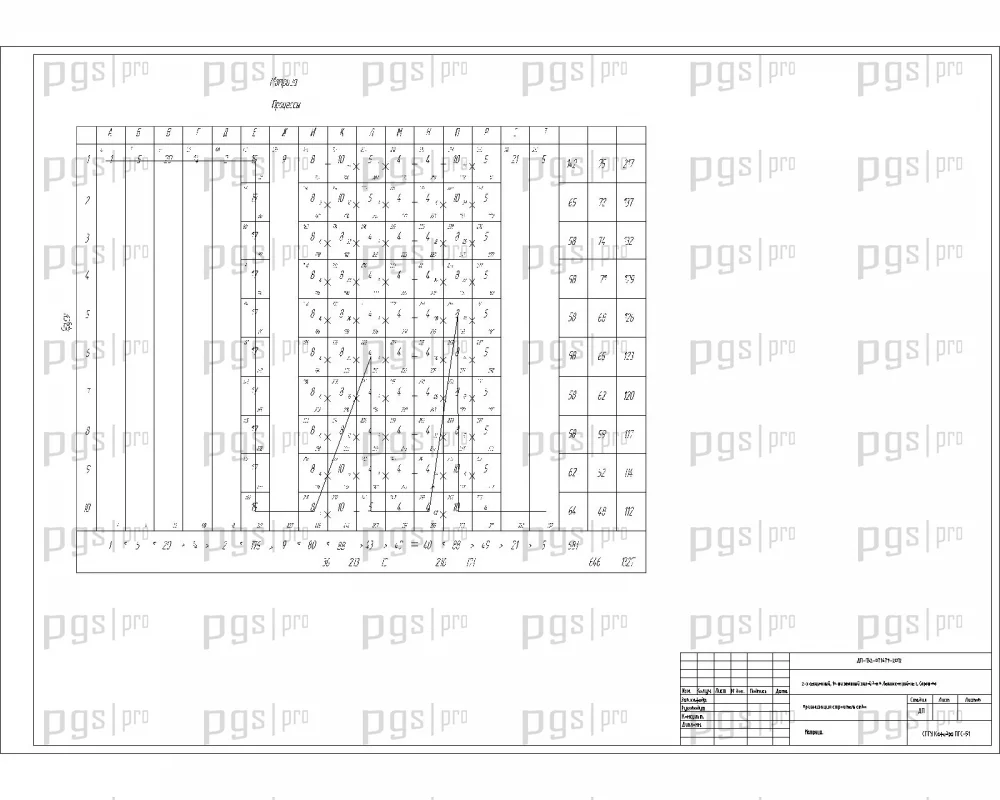

В разделе технология и организации строительного производства представлена технологическая карта на устройство монолитного перекрытия с областью применения, организацией и технологией выполнения работ, материально-техническими ресурсами, требованиями к качеству и приемке работ. Разработан календарный план производства работ на объекте с технико-экономическими показателями. Проект включает сетевой график и матрицу процессов для оптимизации строительного производства.

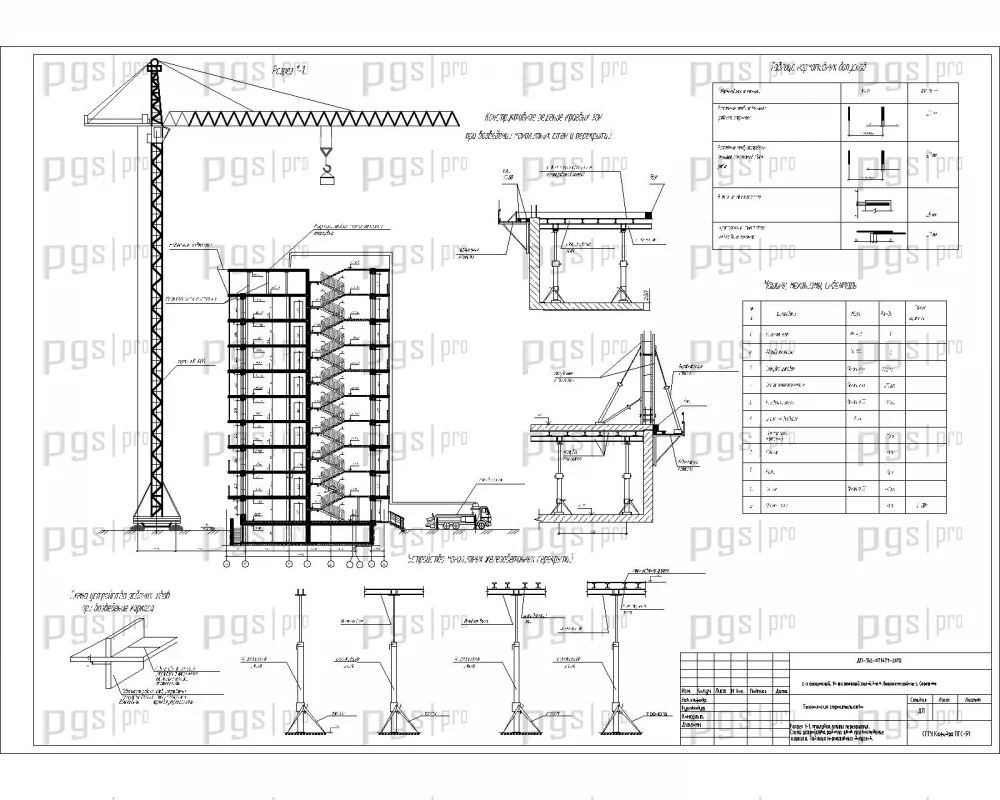

Строительный генплан включает расчет потребности во временных зданиях и сооружениях, выбор монтажного механизма, расчет складских помещений, потребности в электроэнергии и воде. Технико-экономические показатели стройгенплана отражают эффективность организации строительной площадки. Проект включает схему бетонирования, установки опалубки и арматуры, а также схему устройства рабочих швов при возведении каркаса.

В разделе экономики строительства представлены технико-экономические показатели по проекту. Полный комплекс сметной документации позволяет оценить экономическую эффективность проекта. Проект включает разделы безопасности жизнедеятельности на производстве, противопожарных мероприятий, охраны окружающей среды и защиты населения и территорий в чрезвычайных ситуациях.

Диплом №2153 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• 10-этажное здание: среднеэтажный жилой дом — оптимальный объект для дипломной защиты по специальности ПГС с полным комплексом расчетов.
• 2-х секционная планировка: рациональная компоновка с обособленными подвалами и самостоятельными входами-выходами помещений ВК.
• Железобетонный каркас: монолитные безригельные перекрытия, колонны, диафрагмы и стволы жесткости — современная конструктивная схема.
• Свайное основание: буроинъекционные железобетонные сваи сечением 30x30 см с монолитным ростверком — надежное основание.
• Трехслойные самонесущие стены: комплексная система с кирпичной верстой, утеплителем и газосиликатными блоками.
• 20 листов чертежей: расширенная графическая часть с детальными схемами армирования, опалубки и конструирования элементов.
• 131 лист пояснительной записки: объемный расчетный и описательный материал в MS Word.
• Технологическая карта на перекрытие: детальная технология выполнения монолитных работ.
• Полный комплекс организационных решений: стройгенплан, календарный план, сетевой график, матрица процессов.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда, пожарной безопасности и защите населения в ЧС.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №2153 по доступной цене — 6 000 рублей.
