Дипломный проект №2154 «Жилой дом с подземной стоянкой в г. Энгельс» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории многоэтажных жилых зданий с интегрированной подземной инфраструктурой и предназначен для комфортного проживания и парковки транспортных средств. Проект выполнен с учетом климатических условий г. Энгельс и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела. ПГС дипломный проект подходит студентам строительных специальностей, преподавателям и специалистам по проектированию многоэтажных жилых домов с подземной автостоянкой.

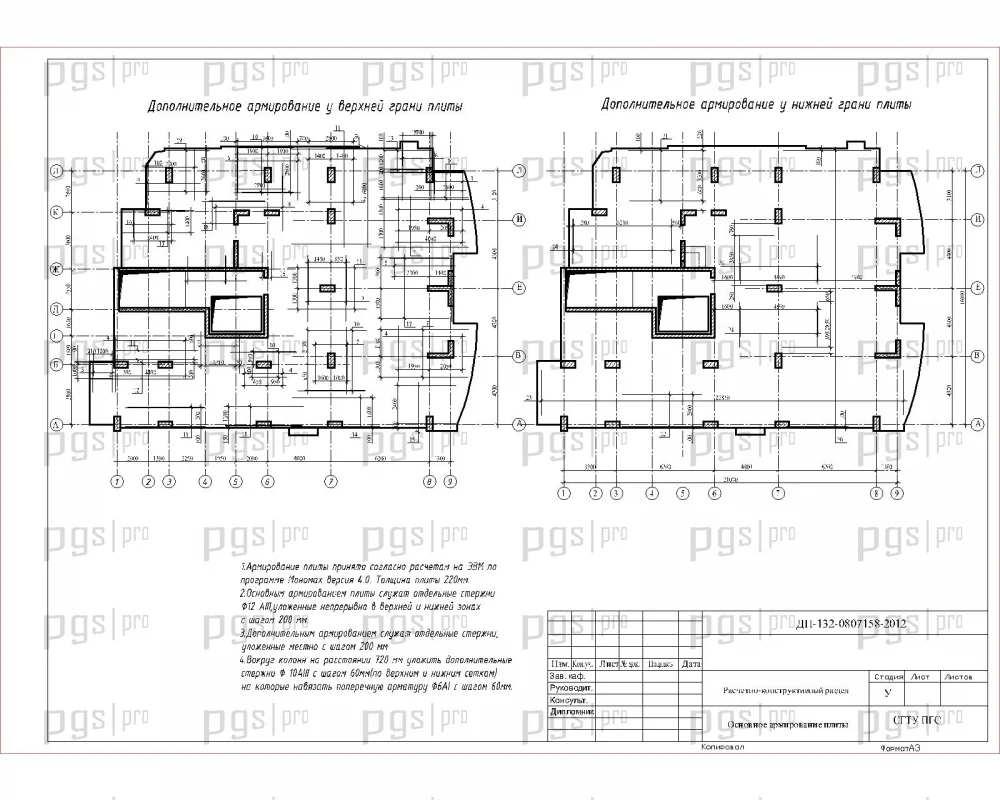

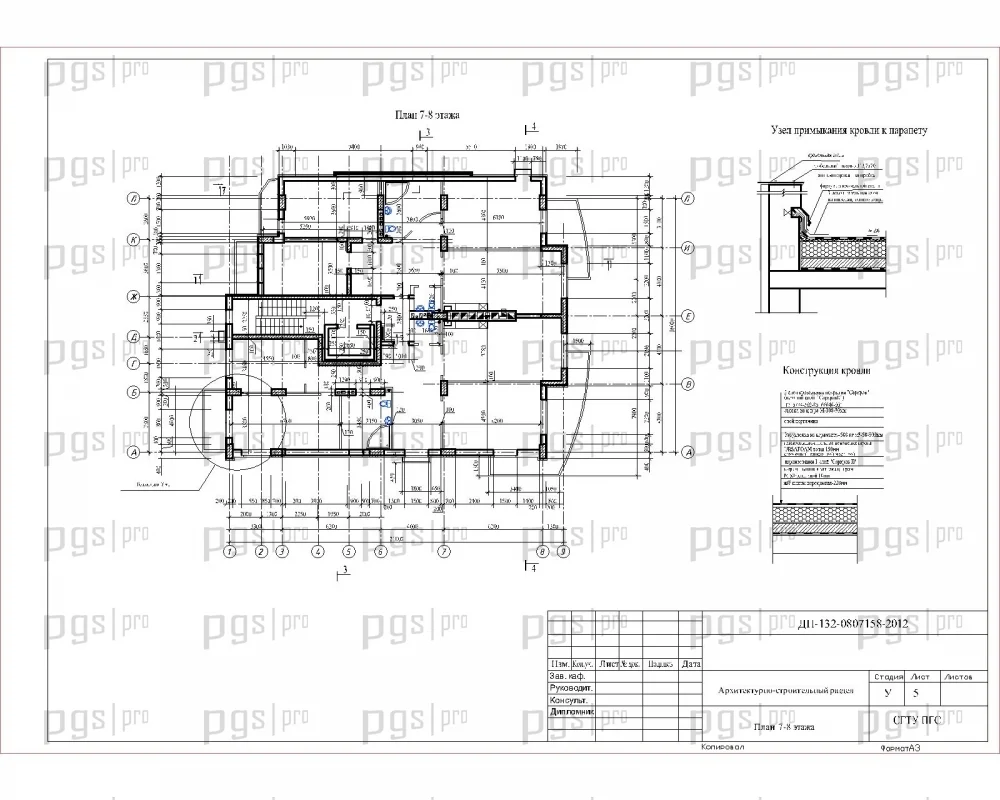

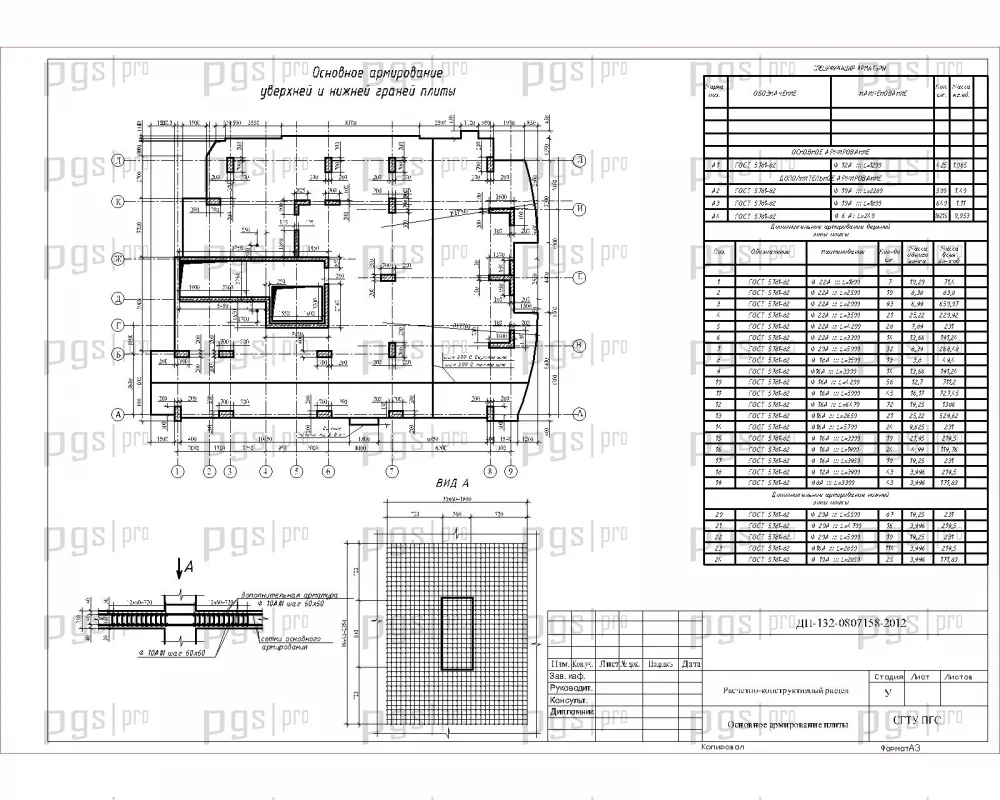

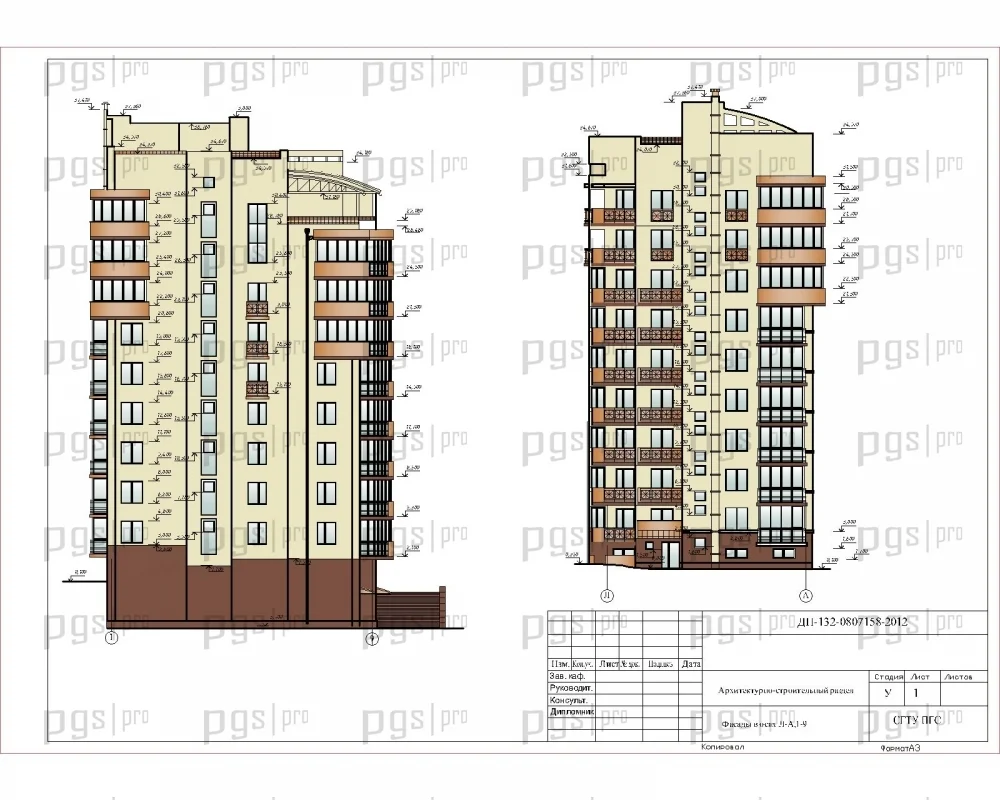

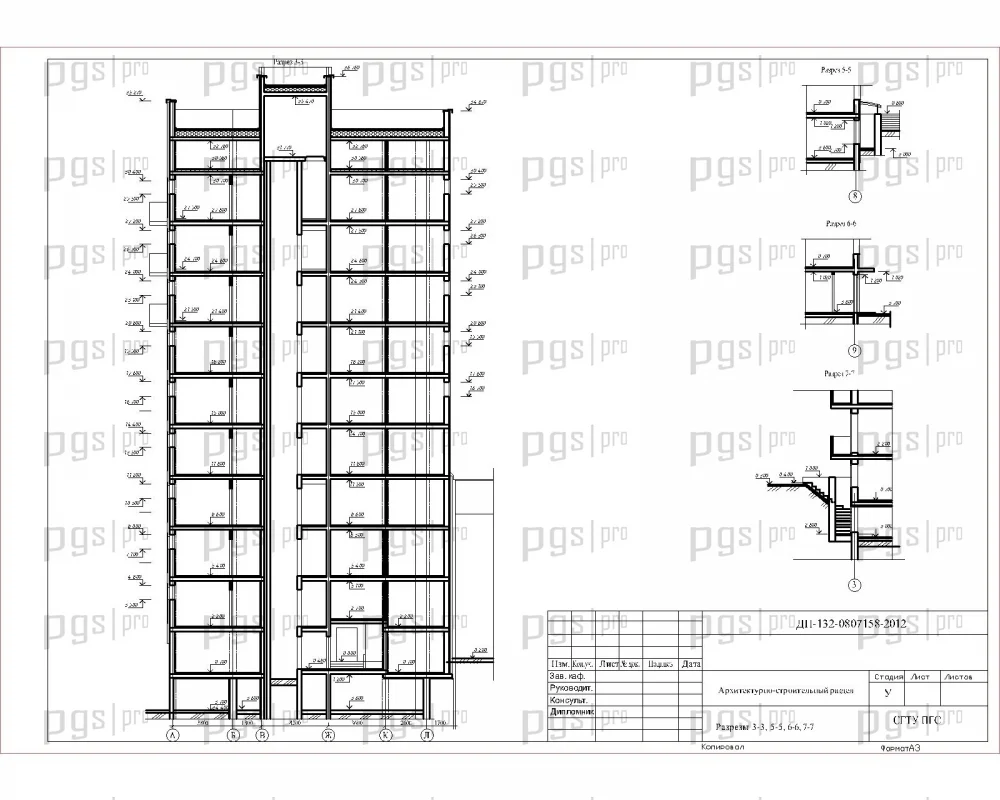

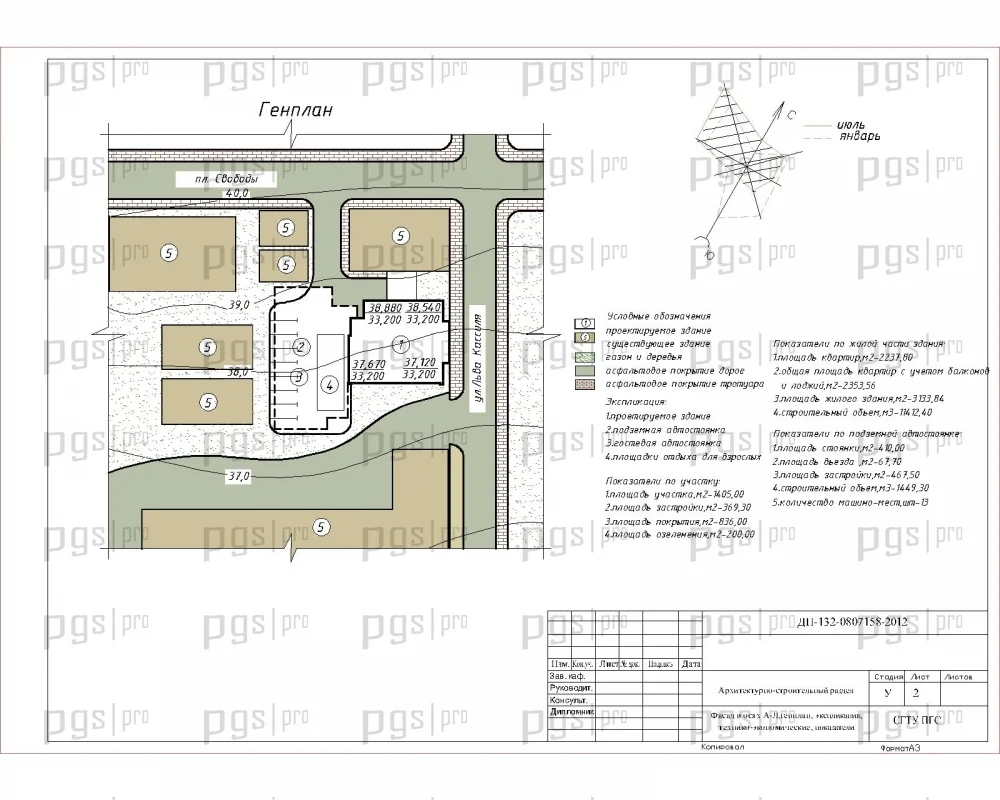

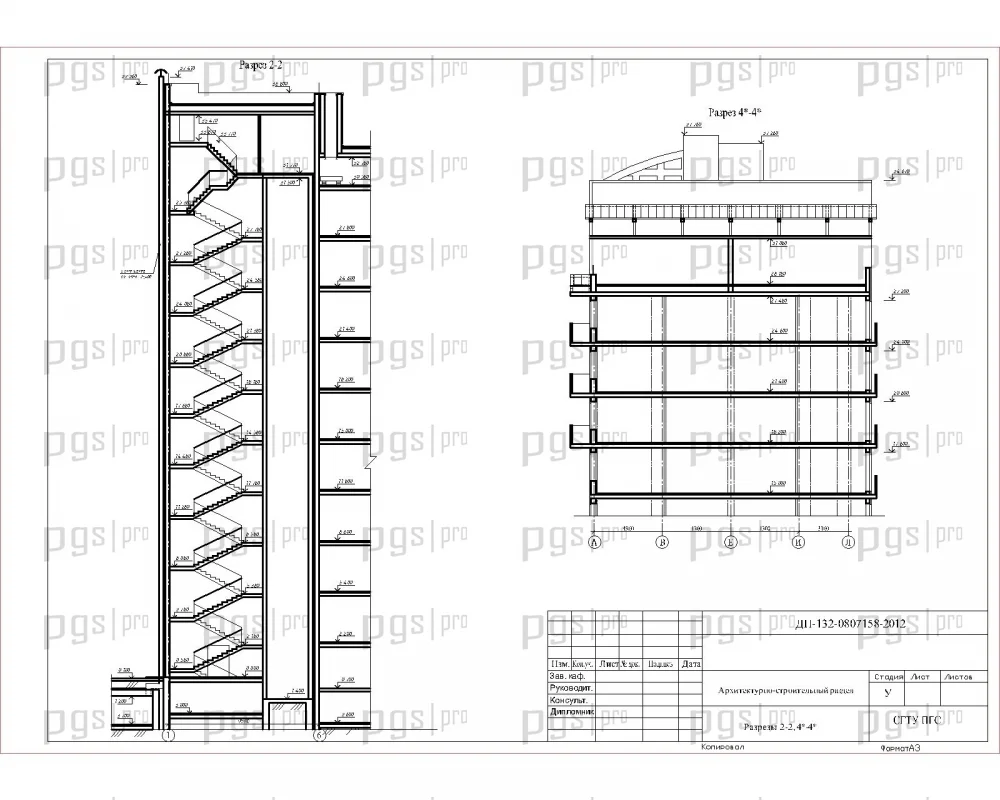

Состав графической части: фасады здания, генеральный план, план подземной автостоянки, план 1-го этажа с планом кровли, план 3-6 этажа, план 7-8 этажа, разрезы здания, конструирование монолитной плиты перекрытия, ППР возведения монолитных стен, ППР возведения монолитной плиты перекрытия, циклограмма объектного потока, график движения рабочей силы, сетевой график, строительный генеральный план, календарный план, разрез СГП.

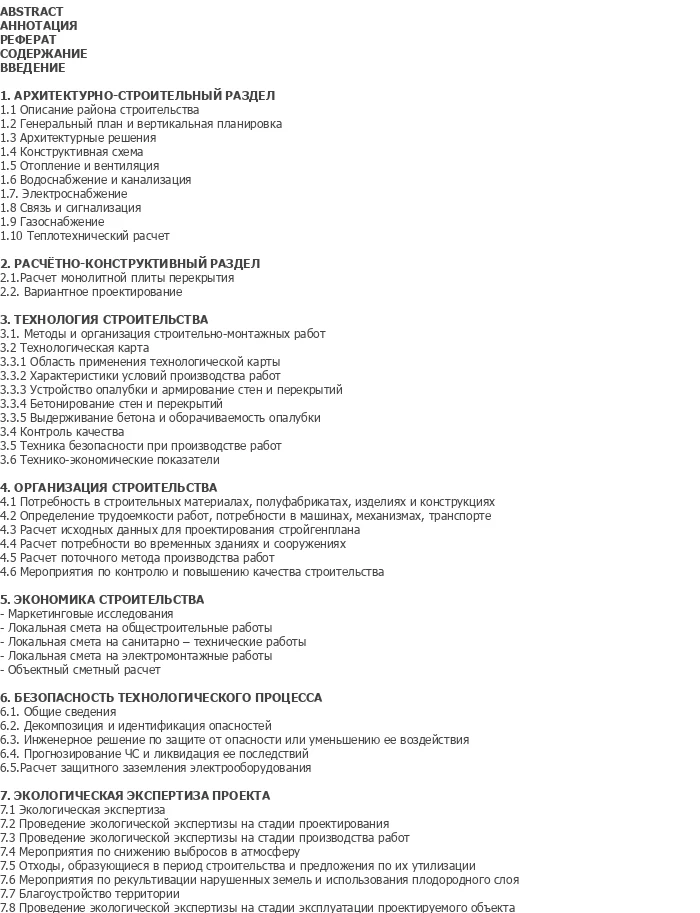

Состав пояснительной записки: аннотация, реферат, содержание, введение, архитектурно-строительный раздел (описание района строительства, генеральный план, архитектурные решения, конструктивная схема, отопление и вентиляция, водоснабжение и канализация, электроснабжение, связь и сигнализация, газоснабжение, теплотехнический расчет), расчетно-конструктивный раздел (расчет монолитной плиты перекрытия, вариантное проектирование), технология строительства (методы и организация строительно-монтажных работ, технологическая карта, контроль качества, техника безопасности, технико-экономические показатели), организация строительства (потребность в материалах, трудоемкость, расчет строительгенплана, расчет поточного метода), экономика строительства (маркетинговые исследования, локальные сметы, объектный сметный расчет), безопасность технологического процесса (декларирование опасностей, защитное заземление), экологическая экспертиза проекта.

Проектируемый объект — десятиэтажный жилой дом с подземной автостоянкой, расположенный в г. Энгельс. Данный шаблон проекта разработан с учетом современных требований к энергоэффективности, функциональности и эстетике городской застройки. Проект позволяет органично вписать жилой дом в существующий квартал города, обеспечивая нормативную инсоляцию, благоустройство и транспортную доступность. Особенность проекта — наличие подземной автостоянки на 8 машино-мест, интегрированной в общий объем здания.

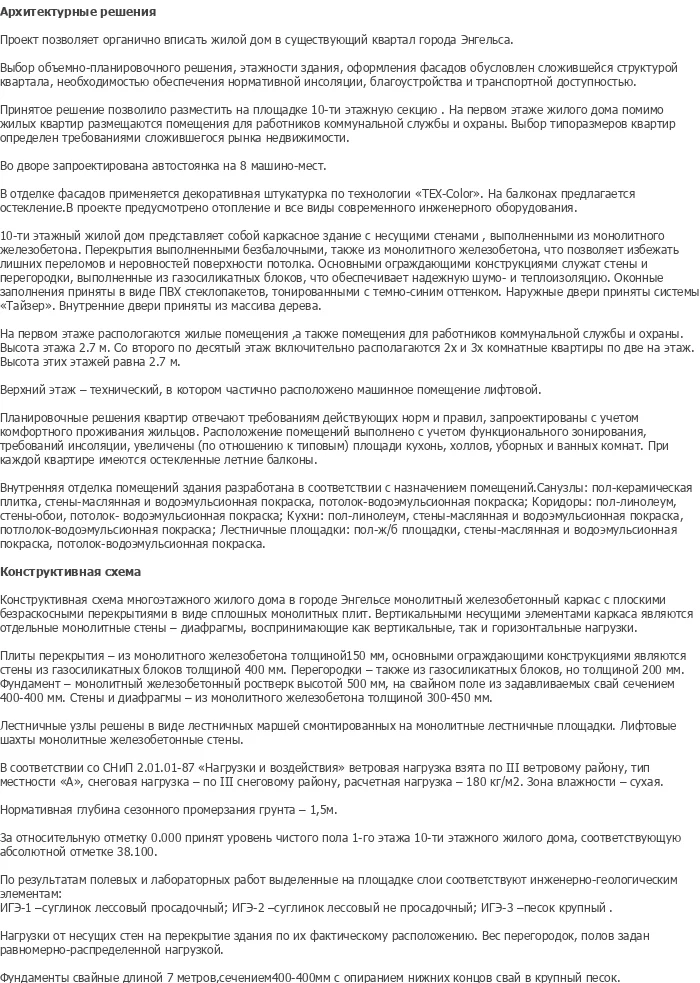

Архитектурный облик здания формируется многоэтажным объемом с регулярным ритмом оконных проемов, декоративной штукатуркой по технологии TEX-Color на фасадах и четкой горизонтальной членением этажей. В здании предусмотрены остекленные летние балконы, современное инженерное оборудование и все необходимые коммуникации. Данный ПГС дипломный проект подходит студентам строительных специальностей, преподавателям и специалистам по проектированию многоэтажных жилых домов. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №2154 предлагает оптимальное соотношение цены и качества.

Выбор объемно-планировочного решения, этажности здания и оформления фасадов обусловлен сложившейся структурой квартала, необходимостью обеспечения нормативной инсоляции, благоустройства и транспортной доступности. В здании запроектирована автостоянка на 8 машино-мест. В подъезде располагаются жилые помещения, а также помещения для работников коммунальной службы и охраны.

Функциональные связи в здании решены поэтажно с четким зонированием жилой, общественной и хозяйственной функций. В основу планировочной структуры дома положен принцип функционального зонирования помещений с размещением их на различных уровнях.

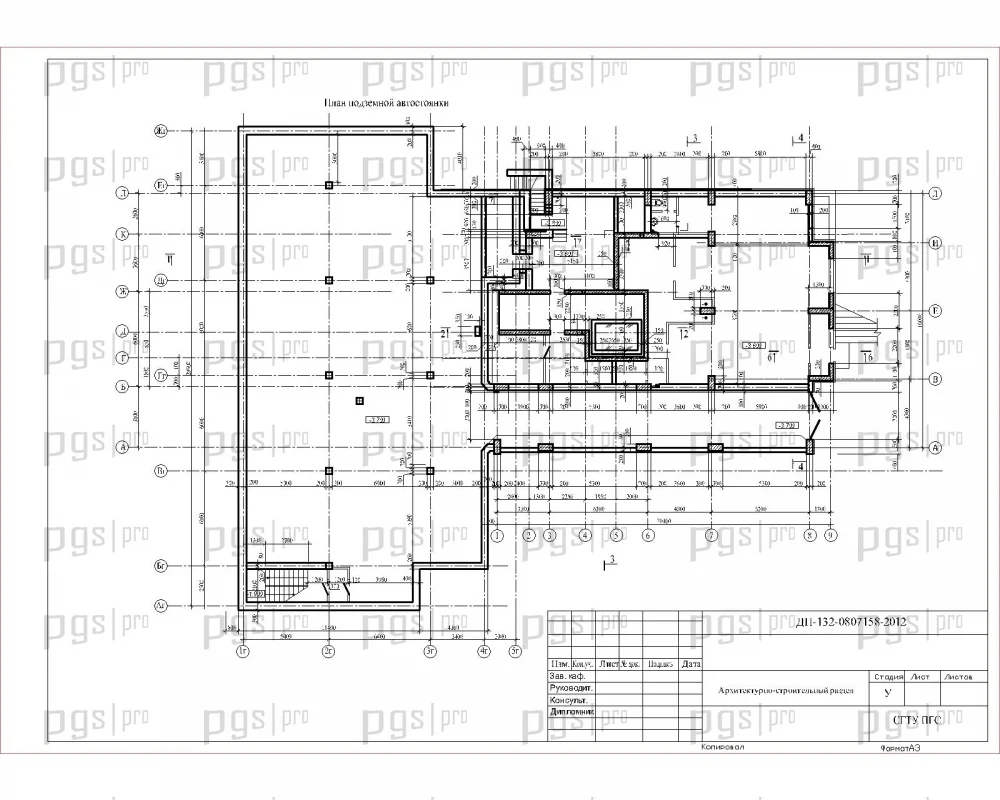

Подземный этаж (парковочная зона): подземная автостоянка на 8 машино-мест с помещениями для работников коммунальной службы и охраны.

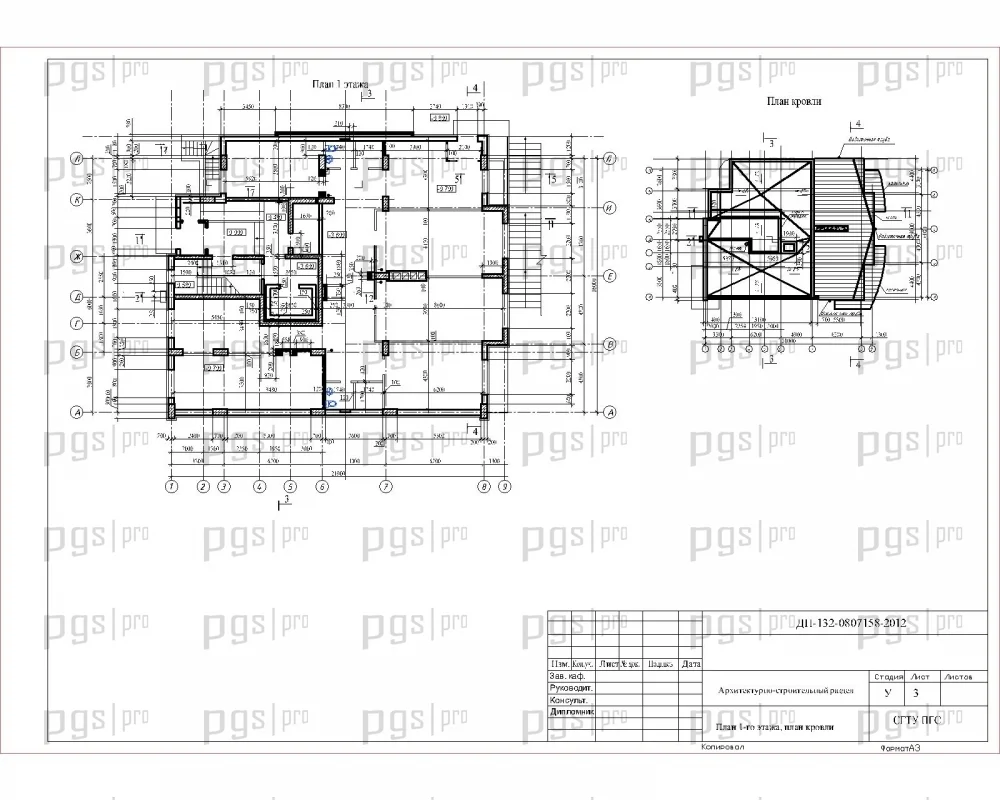

Первый этаж (общественная зона): жилые помещения с индивидуальной планировкой, помещения для работников коммунальной службы и охраны. Высота этажа 2,7 м.

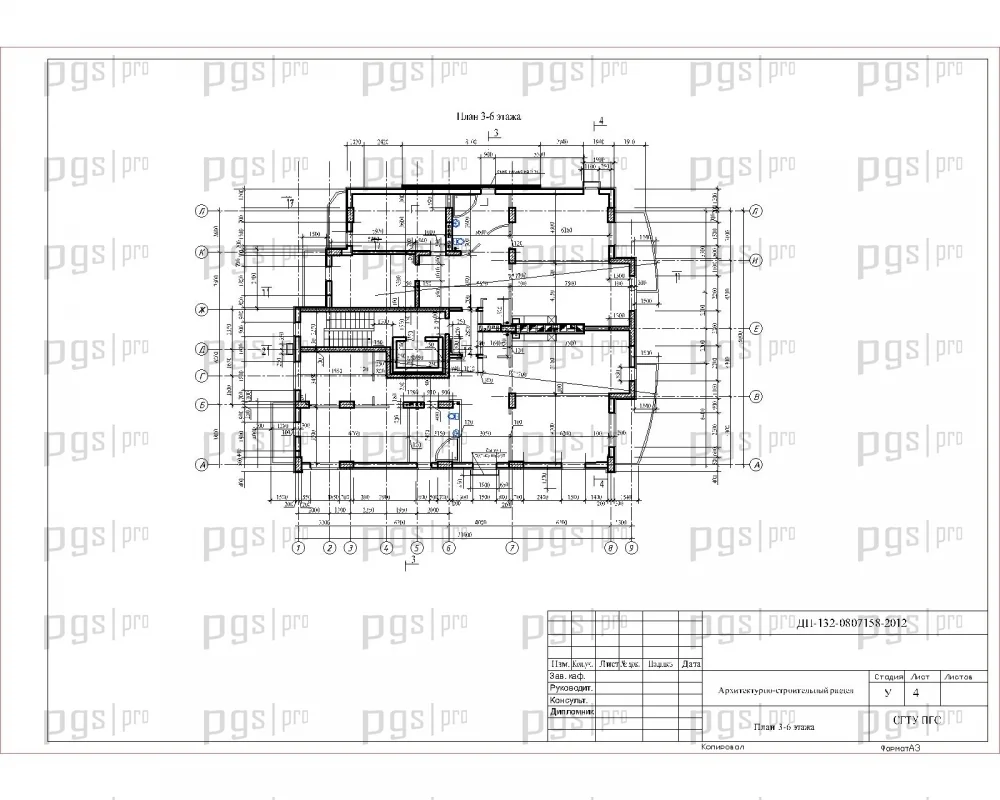

Этажи 2–9 (типовая жилая зона): двух- и трехкомнатные квартиры по две на этаж. Высота этажей 2,7 м. В каждой квартире имеются остекленные летние балконы. Планировочные решения квартир отвечают требованиям действующих норм и правил, запроектированы с учетом комфортного проживания жильцов. Расположение помещений выполнено с учетом функционального зонирования, требований инсоляции, увеличения площади кухонь, холлов, уборных и ванных комнат.

Десятый этаж (технический этаж): технический этаж, в котором частично располагаются машинные помещения лифтов.

Внутренняя отделка: санузлы — пол-керамическая плитка, стены-масляная и водоэмульсионная покраска, потолок-водоэмульсионная покраска; кухни — пол-линолеум, стены-масляная и водоэмульсионная покраска, потолок-водоэмульсионная покраска; жилые комнаты — пол-ламинат, стены-масляная и водоэмульсионная покраска, потолок-водоэмульсионная покраска. Оконные заполнения приняты в виде ПВХ стеклопакетов, тонированных с темно-синим оттенком. Наружные двери приняты системы «Тайер». Внутренние двери приняты из массива дерева.

Конструктивная схема: здание выполнено по схеме монолитного железобетонного каркаса с плоскими безригельными перекрытиями. Вертикальными несущими элементами каркаса являются отдельные монолитные стены — диафрагмы, воспринимающие как вертикальные, так и горизонтальные нагрузки. Плиты перекрытия — из монолитного железобетона толщиной 150 мм. Основными ограждающими конструкциями являются стены из газосиликатных блоков толщиной 400 мм. Перегородки — также из газосиликатных блоков, но толщиной 200 мм.

Фундамент: свайные фундаменты длиной 7 метров, сечением 400×400 мм с опиранием нижних концов свай в крупный песок. Монолитный железобетонный ростверк высотой 500 мм на свайном поле из забивных свай сечением 400–400 мм.

Стены и диафрагмы: из монолитного железобетона толщиной 300–450 мм. Лестничные узлы и ревизии — лестничные марши смонтированы на монолитные лестничные площадки. Лифтовые шахты — монолитные железобетонные стены.

Расчетные параметры: в соответствии со СНиП 2.01.01-87 «Нагрузки и воздействия» ветровая нагрузка взята по III ветровому району, тип местности «В», снеговая нагрузка — по III снеговому району, расчетная нагрузка — 180 кг/м². Зона влажности — сухая. Нормативная глубина сезонного промерзания грунта — 1,5 м. За относительную отметку 0.000 принят уровень чистого пола 1-го этажа, соответствующий абсолютной отметке 38.100.

Инженерно-геологические условия: по результатам полевых и лабораторных работ выделенные на площадке слои соответствуют инженерно-геологическим элементам: ИГЭ-1 — суглинок лессовый просадочный; ИГЭ-2 — суглинок лессовый не просадочный; ИГЭ-3 — песок крупный. Нагрузки от несущих стен на перекрытие здания по их фактическому расположению. Вес перегородок, полов задан равномерно-распределенной нагрузкой.

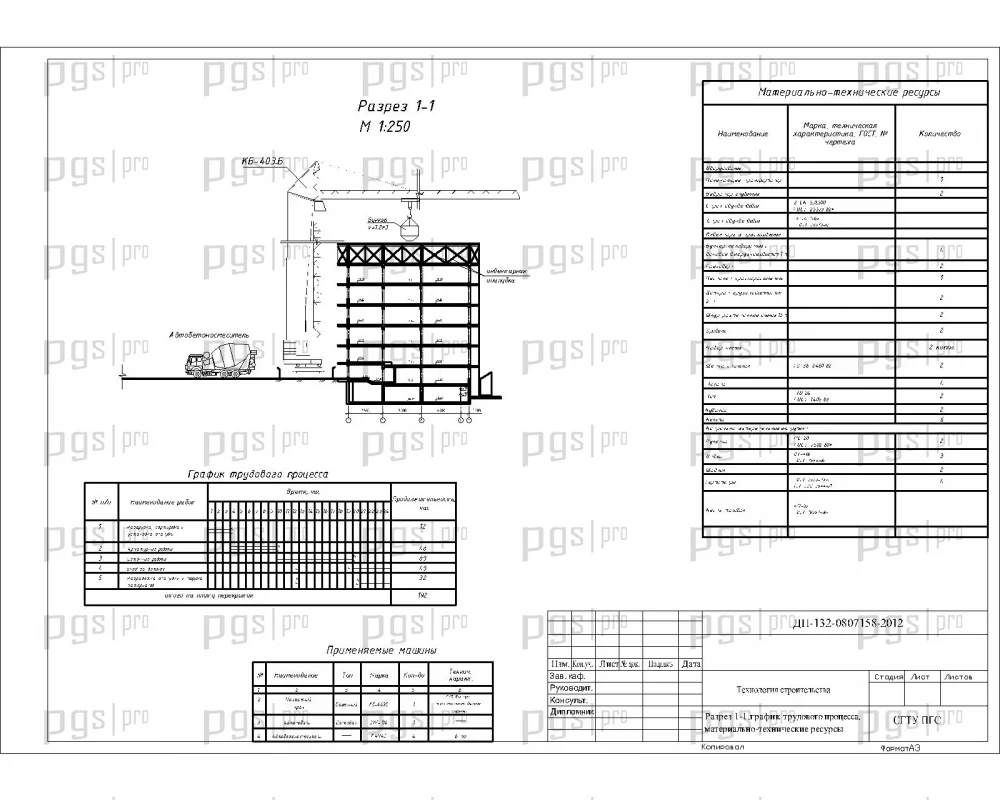

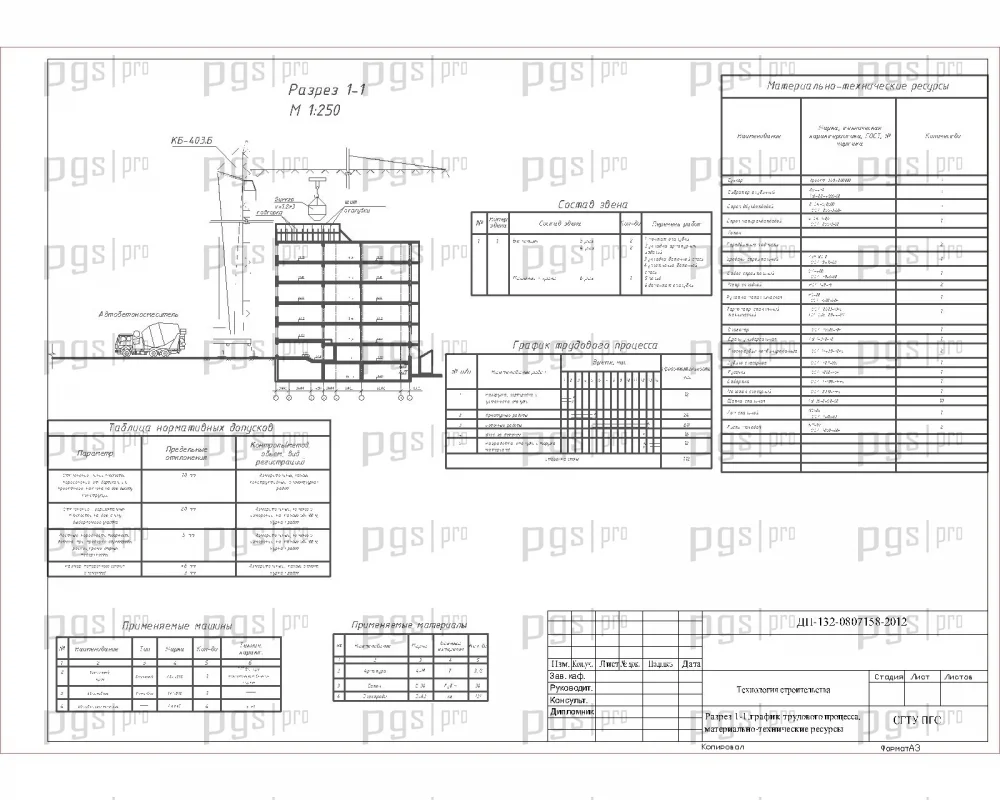

Технологическая карта включает методы и организацию строительно-монтажных работ, характеристики условий производства, устройство опалубки и армирование стен и перекрытий, бетонирование стен и перекрытий, выдерживание бетона и оборачиваемость опалубки, контроль качества, технику безопасности при производстве работ, технико-экономические показатели.

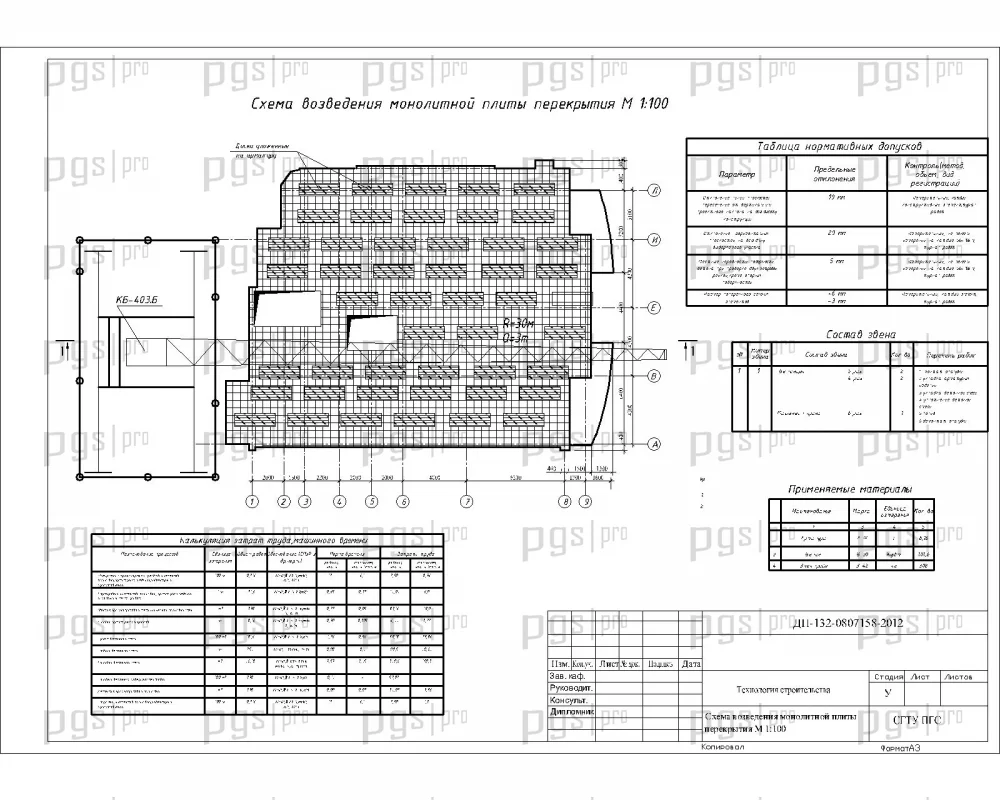

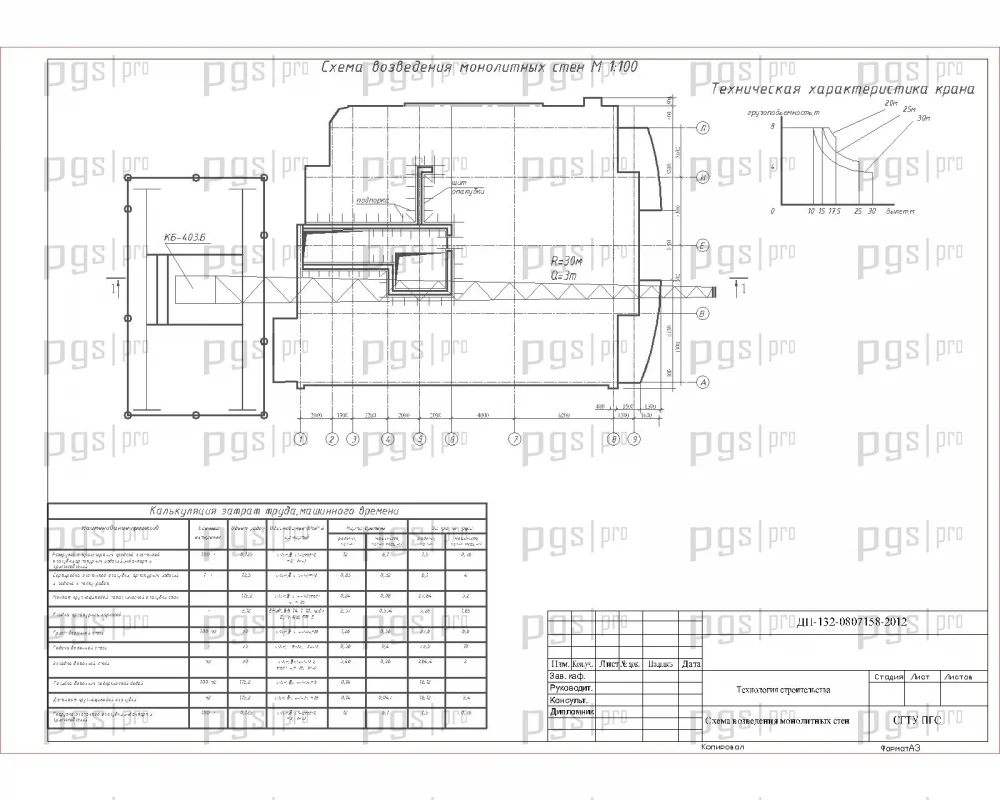

Проект производства работ (ППР) на возведение монолитных стен и монолитной плиты перекрытия содержит детальную технологию выполнения работ, комплектацию машин и механизмов, трудовые затраты, мероприятия по технике безопасности и контролю качества.

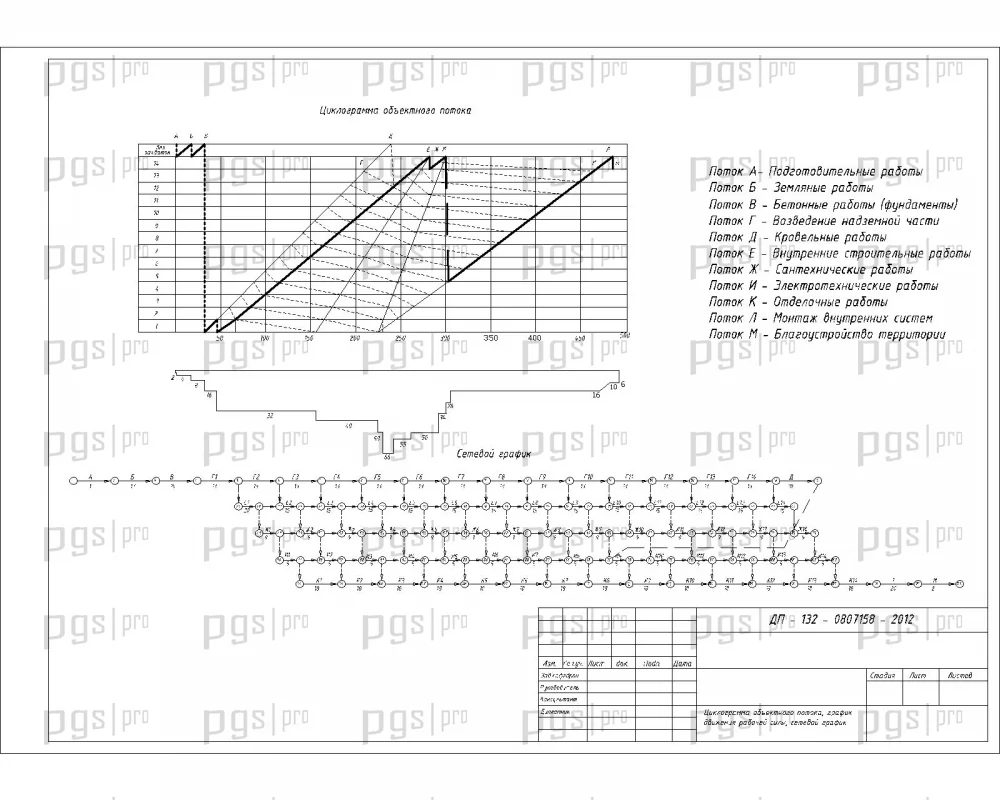

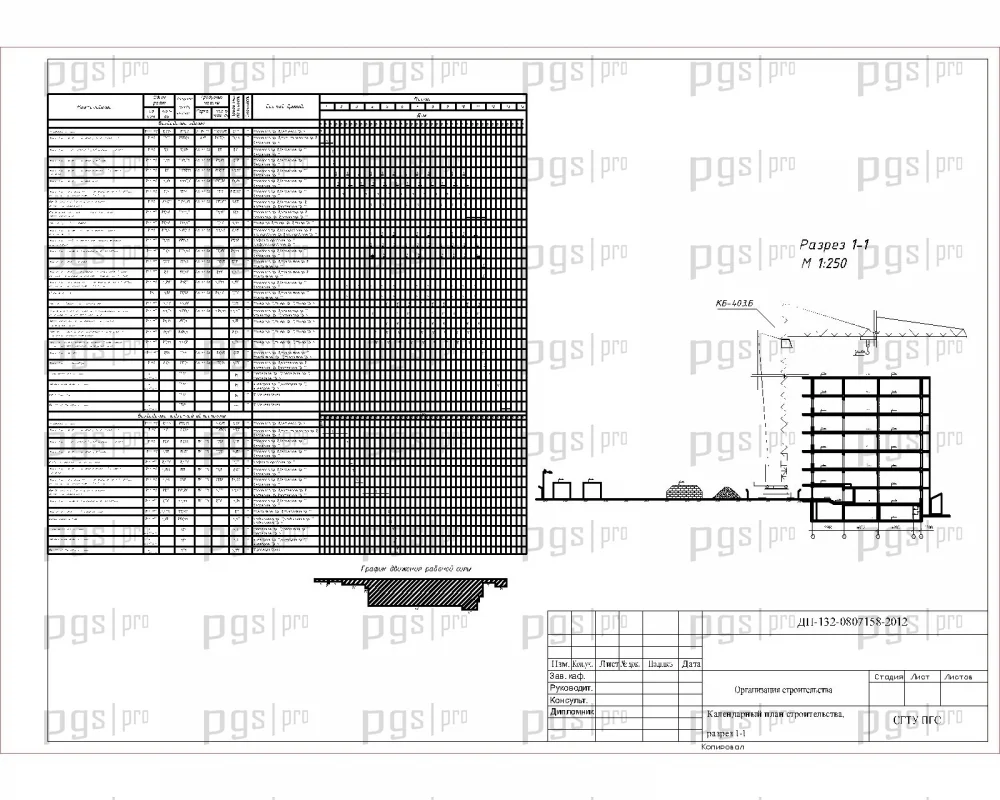

Календарный график составлен с учетом сезонности и технологических пауз. Циклограмма объектного потока и график движения рабочей силы отражают динамику строительного процесса и оптимальное распределение ресурсов.

Сетевой график отражает логические связи между работами, критический путь и резервы времени, что позволяет эффективно управлять строительным процессом.

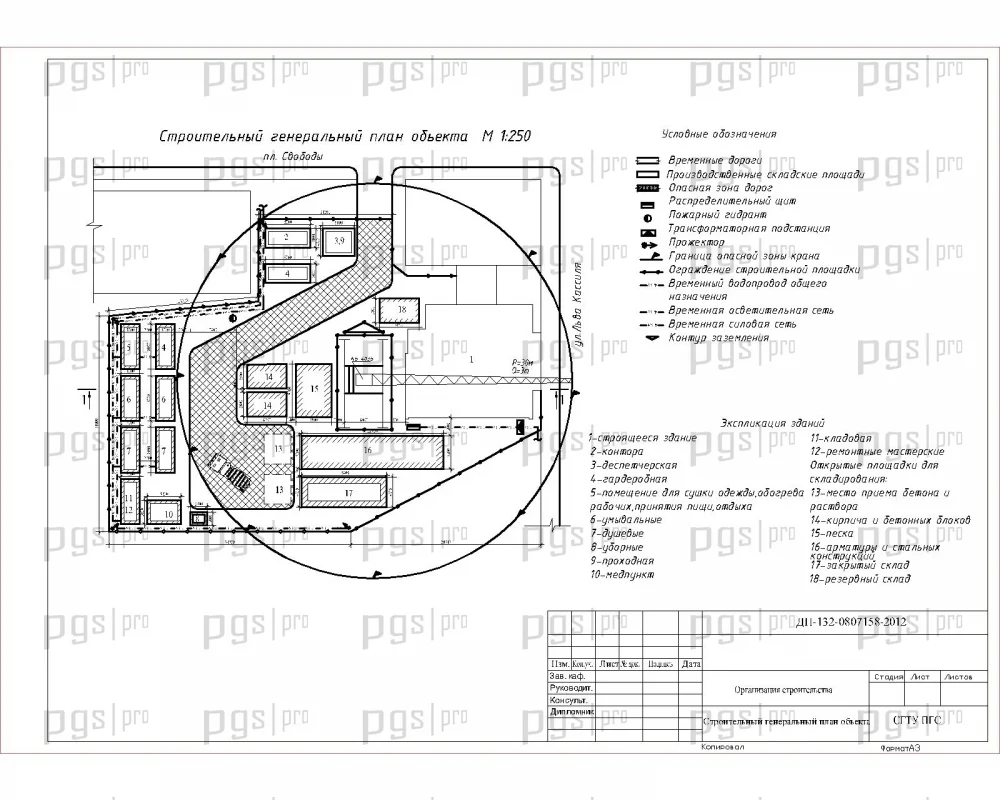

Строительный генеральный план содержит размещение временных зданий, складов, дорог, коммуникаций. Выполнен расчет потребности в строительных материалах, полуфабрикатах, изделиях и конструкциях, определение трудоемкости работ, потребности в машинах, механизмах и транспорте, расчет исходных данных для проектирования строительгенплана, расчет потребности во временных зданиях и сооружениях, расчет поточного метода производства работ, мероприятия по контролю и повышению качества строительства.

Экономика строительства: маркетинговые исследования, локальные сметы на общестроительные, санитарно-технические и электромонтажные работы, объектный сметный расчет.

Безопасность технологического процесса: декларирование и идентификация опасностей, инженерное решение по защите от опасности, прогнозирование чрезвычайных ситуаций, расчет защитного заземления электрооборудования.

Экологическая экспертиза проекта: проведение экологической экспертизы на стадиях проектирования, производства работ и эксплуатации, мероприятия по снижению выбросов в атмосферу, обращение с отходами, рекультивация нарушенных земель, благоустройство территории.

Диплом №2154 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Полная комплектация: 130 листов пояснительной записки и 18 листов графики AutoCAD — объем соответствует требованиям вузовской подготовки.
• Современная конструктивная схема: монолитный железобетонный каркас с плоскими безригельными перекрытиями и диафрагмами жесткости — актуальное решение для многоэтажной застройки.
• Интегрированная подземная инфраструктура: подземная автостоянка на 8 машино-мест с полным комплексом инженерных систем.
• Разнообразие конструкций: свайный фундамент, монолитные стены-диафрагмы, плиты перекрытия, газосиликатные стены и перегородки — расчет и конструирование всех основных элементов.
• Практическая направленность: технологические карты, ППР, календарный и сетевой графики, циклограмма объектного потока, строительный генплан, технико-экономические показатели.
• Комплексный подход: разделы по экономике строительства, безопасности технологического процесса и экологической экспертизе.
• Ручной расчет: соответствует требованиям вузовской подготовки по специальности ПГС.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №2154 по доступной цене — 4 500 рублей.
