Дипломный проект №2158 «Одноподъездный жилой дом в г. Энгельс» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории многоэтажных жилых зданий и предназначен для комфортного проживания жителей в условиях городской застройки. Проект выполнен с учетом климатических условий г. Энгельс и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела. Данный шаблон проекта подходит студентам строительных специальностей, преподавателям и специалистам по проектированию многоэтажных жилых домов. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №2158 предлагает оптимальное соотношение цены и качества.

Проектируемый объект — одноподъездный 40-квартирный жилой дом в г. Энгельс. Данный ПГС дипломный проект разработан для комфортного проживания жителей в условиях городской застройки и включает в себя полный комплект проектно-сметной документации. Здание представляет собой каркасное здание с несущими стенами, выполненными из монолитного железобетона, что обеспечивает высокую прочность, жесткость и долговечность конструкции.

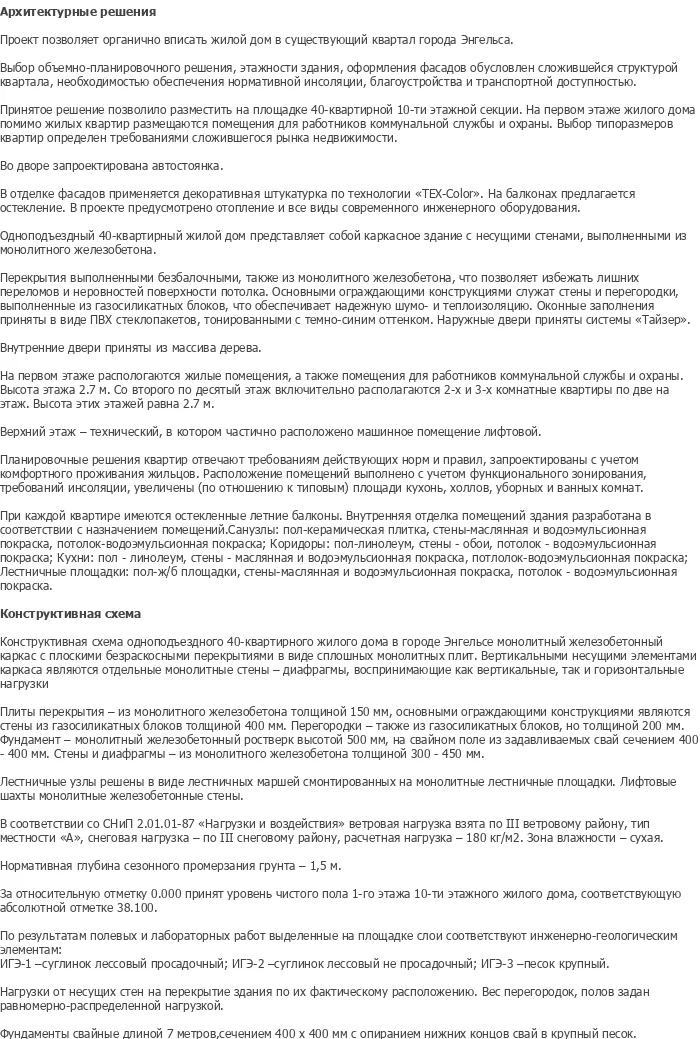

Выбор объемно-планировочного решения, этажности здания и формирования фасадов обусловлен сложившейся структурой квартала, необходимостью обеспечения нормативной инсоляции, благоустройства и транспортной доступности. Данный готовый диплом ПГС подходит для защиты в строительных вузах и может быть адаптирован под любой регион России. Проект позволяет органично вписать жилой дом в существующий квартал города Энгельс, сохраняя архитектурную целостность застройки.

Объект относится к категории многоэтажных каркасных зданий с монолитным железобетонным каркасом. Конструктивная схема здания обеспечивает необходимую прочность, жесткость и устойчивость при воздействии расчетных нагрузок, включая ветровую нагрузку по III ветровому району и снеговую нагрузку по III снеговому району. Проект включает расчет и конструирование всех основных несущих элементов здания.

Объемно-планировочное решение здания базируется на принципе функционального зонирования помещений с четким разделением жилых, общественных и технических функций. Проектом предусмотрено размещение на площадке 40-квартирной 10-этажной секции. На первом этаже жилого дома помимо жилых квартир размещаются помещения для работников коммунальной службы и охраны. Во дворе запроектирована автостоянка.

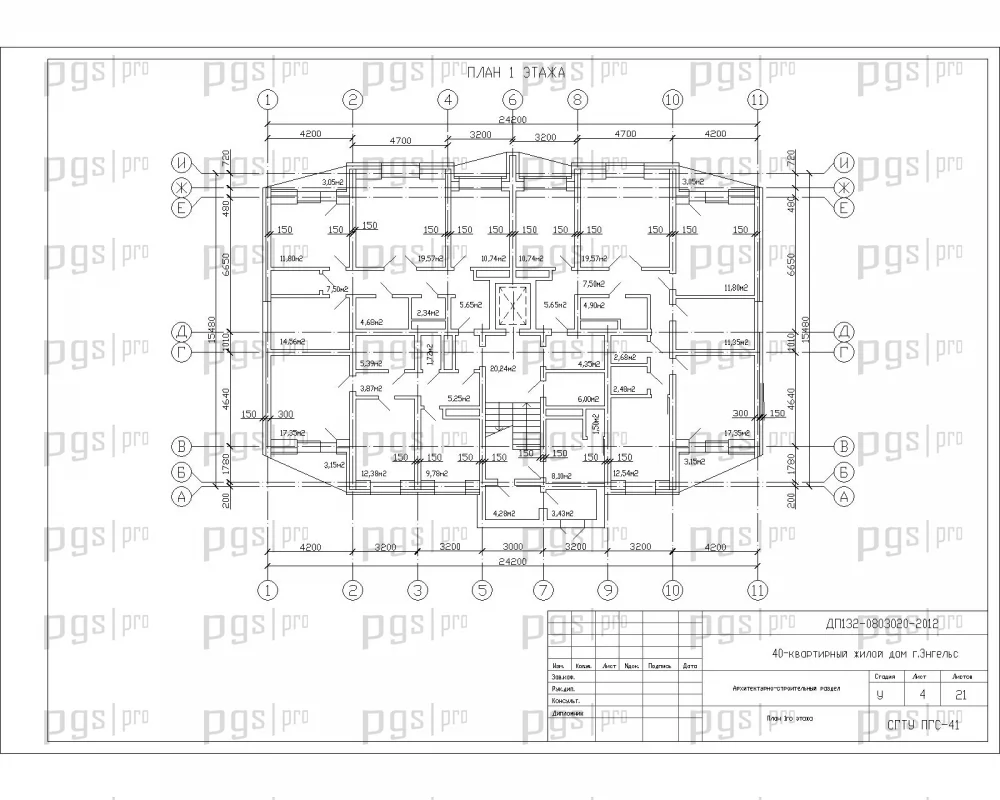

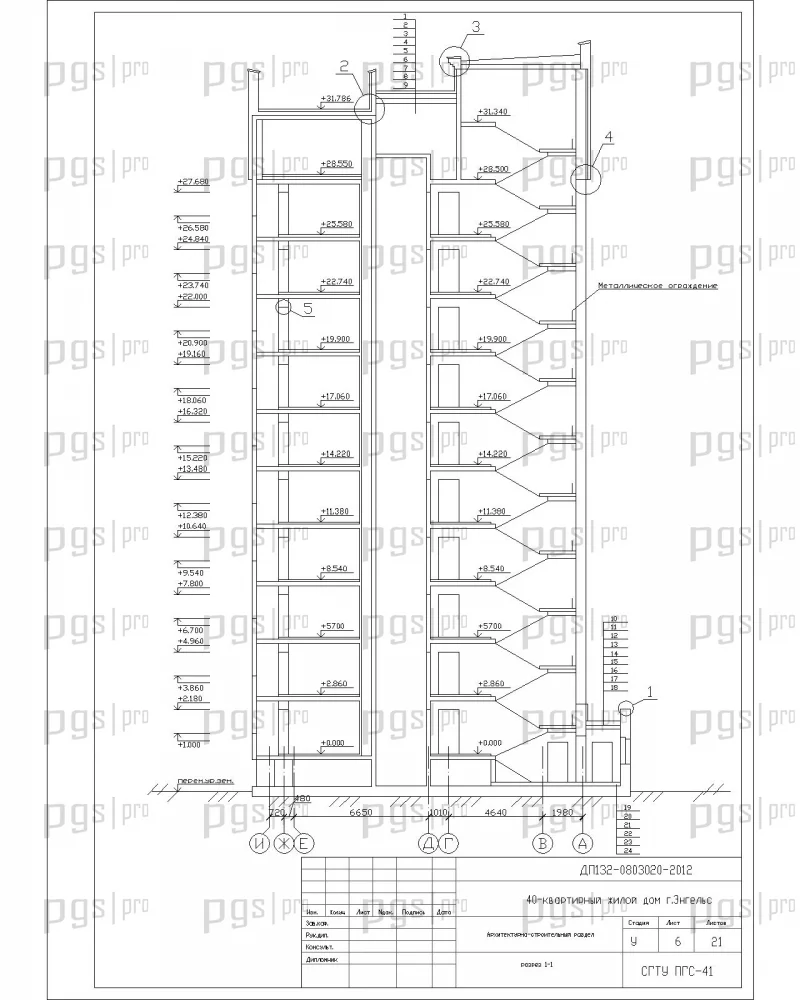

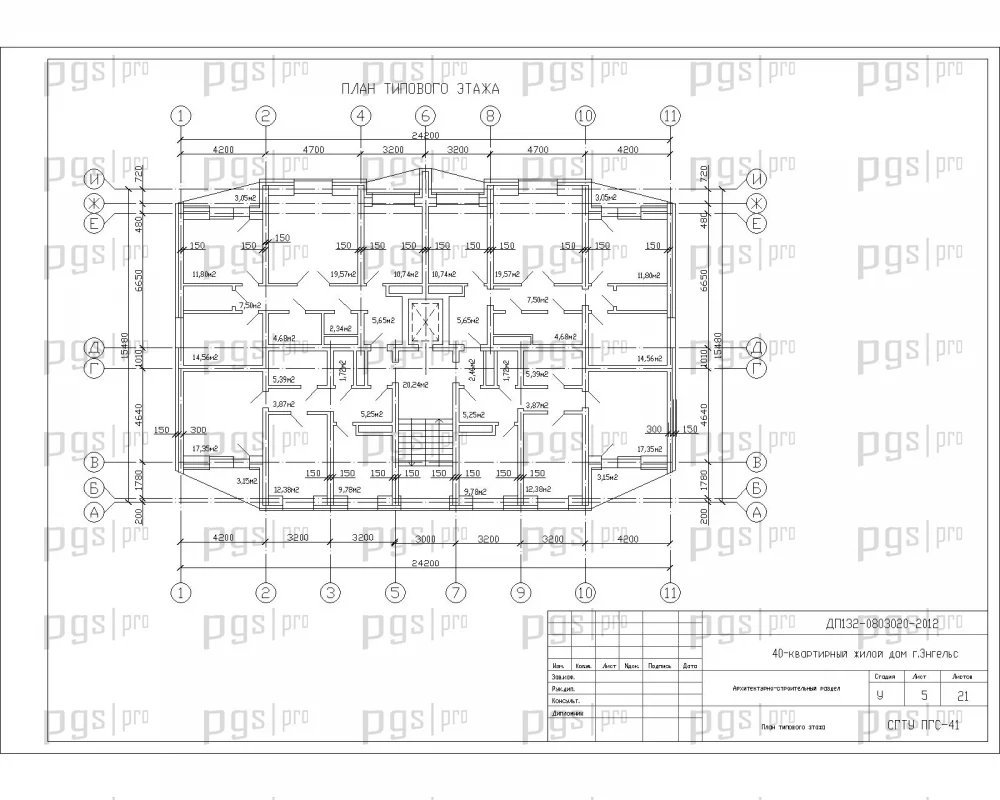

На первом этаже располагаются жилые помещения, а также помещения для работников коммунальной службы и охраны. Высота этажа составляет 2,7 м. Со второго по десятый этаж включительно располагаются 2-х и 3-х комнатные квартиры по две на этаж. Верхний этаж — технический, в котором частично расположено машинное помещение лифтовой установки. Планировочные решения квартир отвечают требованиям действующих норм и правил, запроектированы с учетом комфортного проживания жильцов.

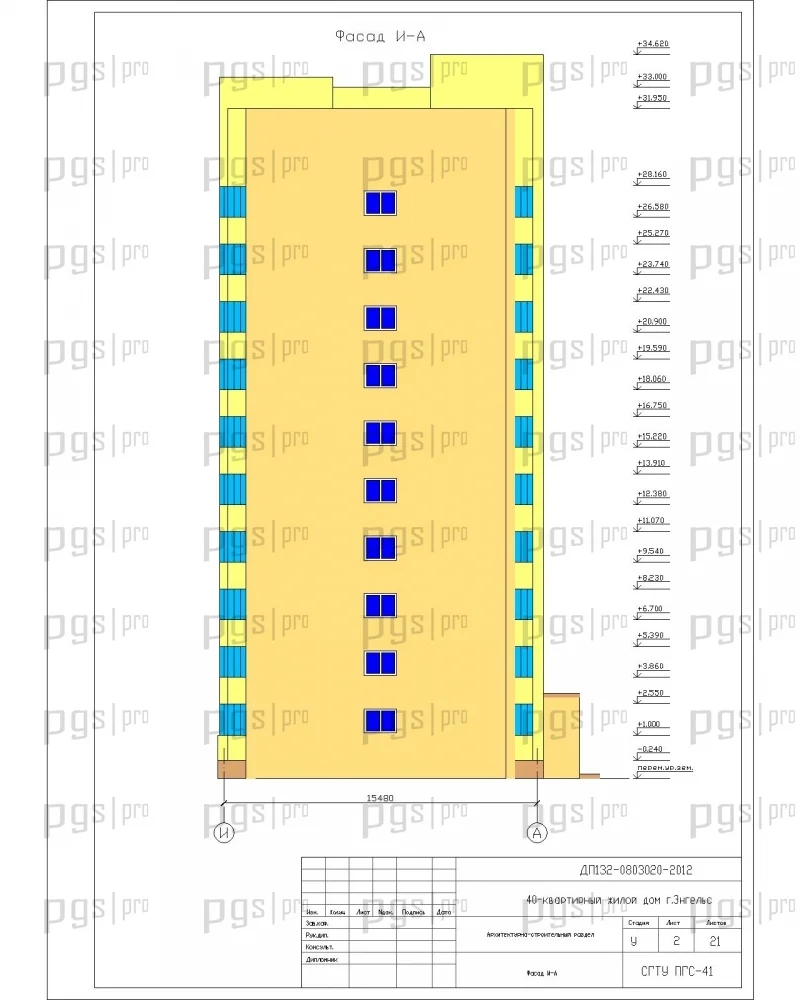

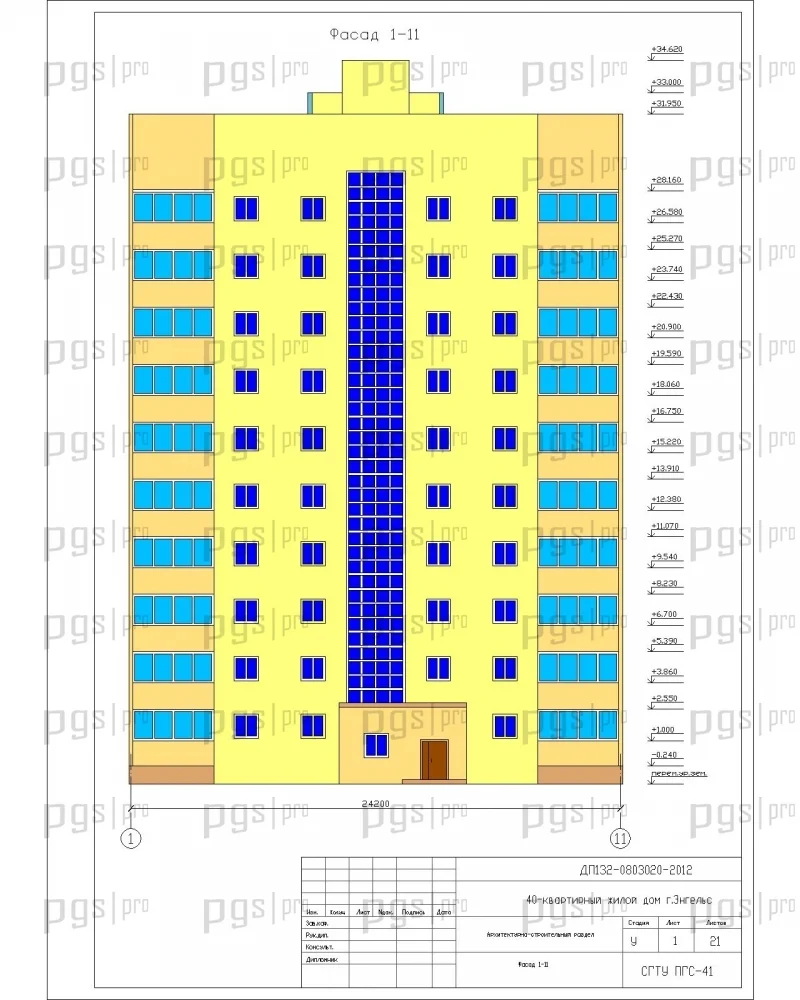

При каждой квартире имеются остекленные летние балконы. Внутренняя отделка помещений здания разработана в соответствии с назначением помещений. Санузлы выполнены с поли-керамической плиткой, стены — масляная и водоэмульсионная покраска, потолок — водоэмульсионная покраска. Коридоры оформлены поли-линолеумом, стены — обои, потолок — водоэмульсионная покраска. Кухни выполнены с поли-линолеумом, стены — масляная и водоэмульсионная покраска, потолок — водоэмульсионная покраска. Лестничные площадки оформлены поли-ж/б площадками, стены — масляная и водоэмульсионная покраска, потолок — водоэмульсионная покраска. Отделка фасадов выполнена декоративной штукатуркой по технологии «TEX-Color». На балконах предлагается озеленение.

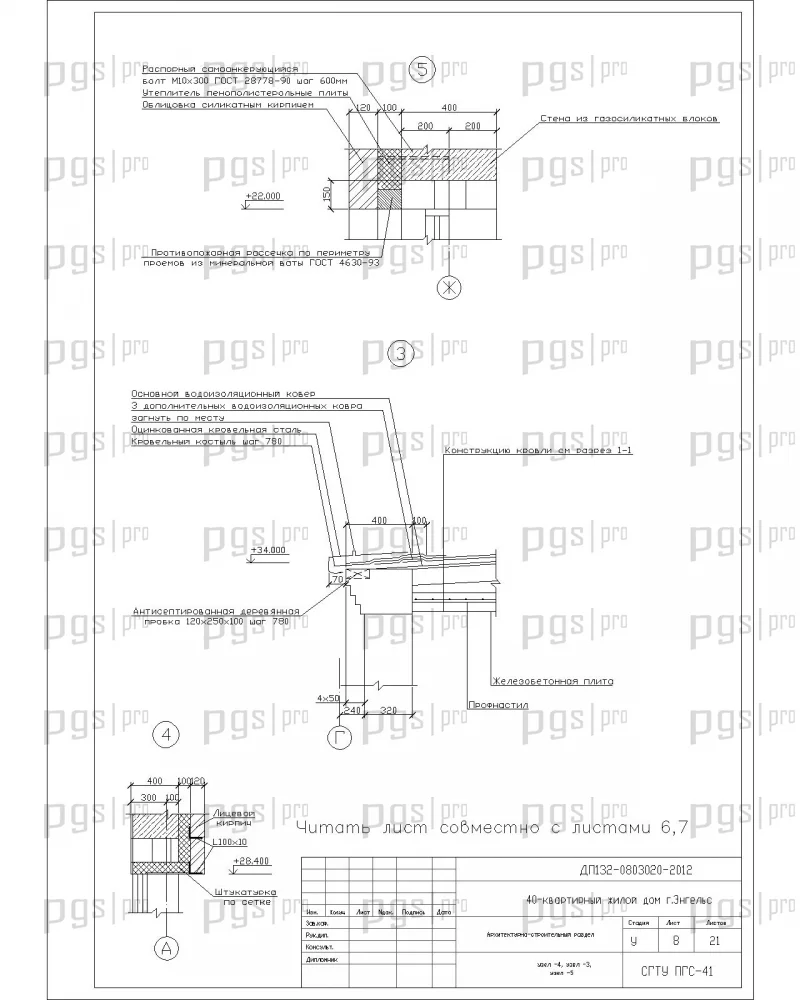

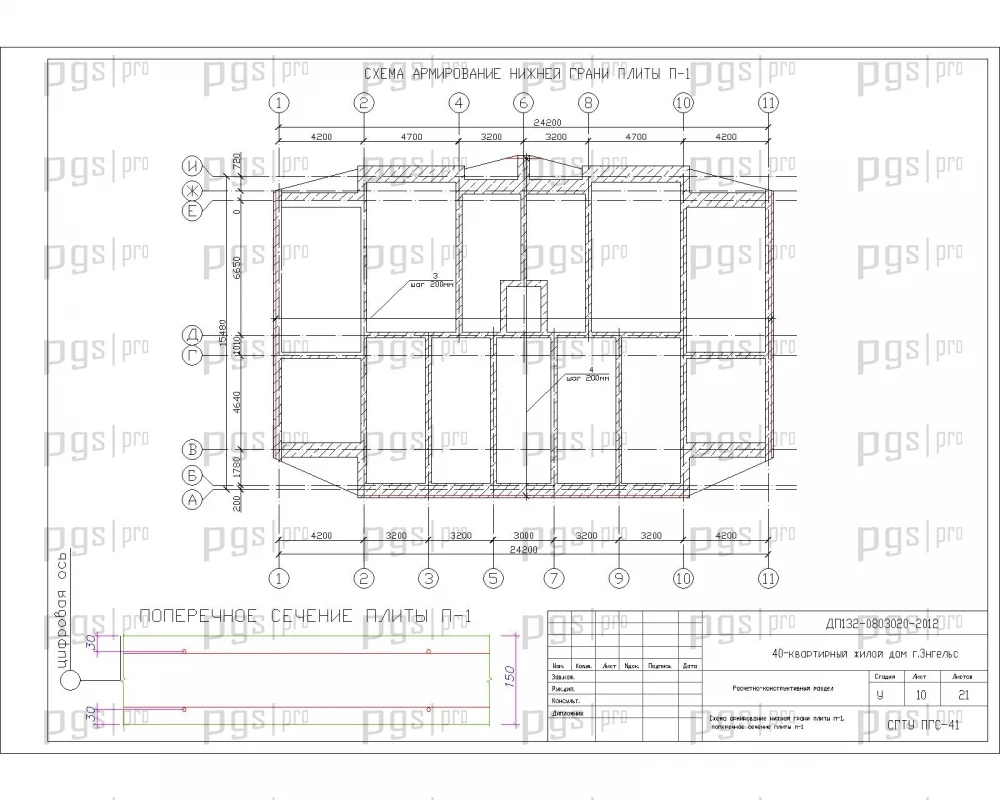

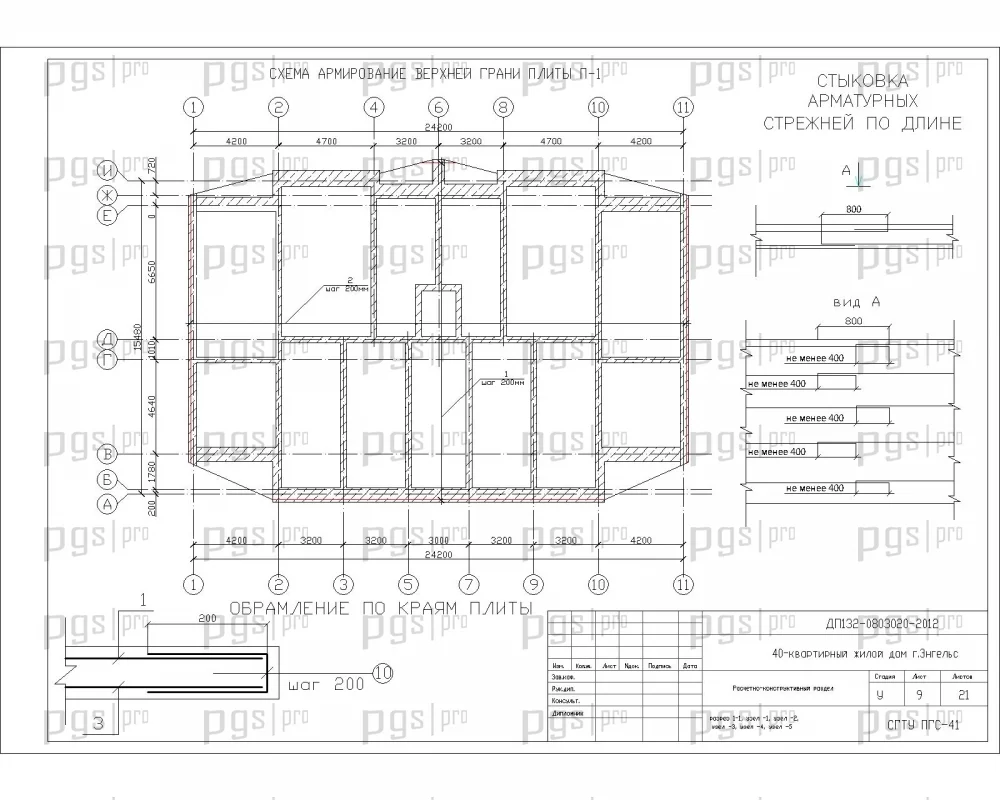

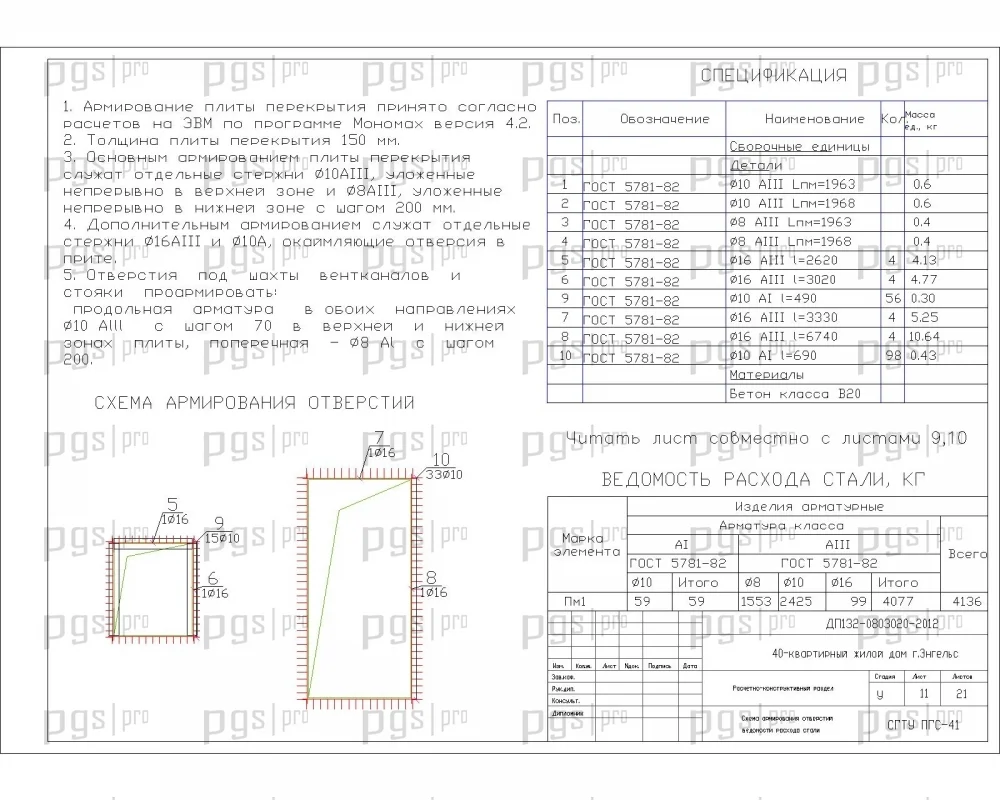

Конструктивная схема одноподъездного 40-квартирного жилого дома в городе Энгельс — монолитный железобетонный каркас с плоскими безбалочными перекрытиями в виде сплошных монолитных плит. Вертикальными несущими элементами каркаса являются отдельные монолитные стены — диафрагмы, воспринимающие как вертикальные, так и горизонтальные нагрузки. Плиты перекрытия — из монолитного железобетона толщиной 150 мм. Основными ограждающими конструкциями служат стены и перегородки, выполненные из газосиликатных блоков толщиной 400 мм, что обеспечивает надежную шумо- и теплоизоляцию.

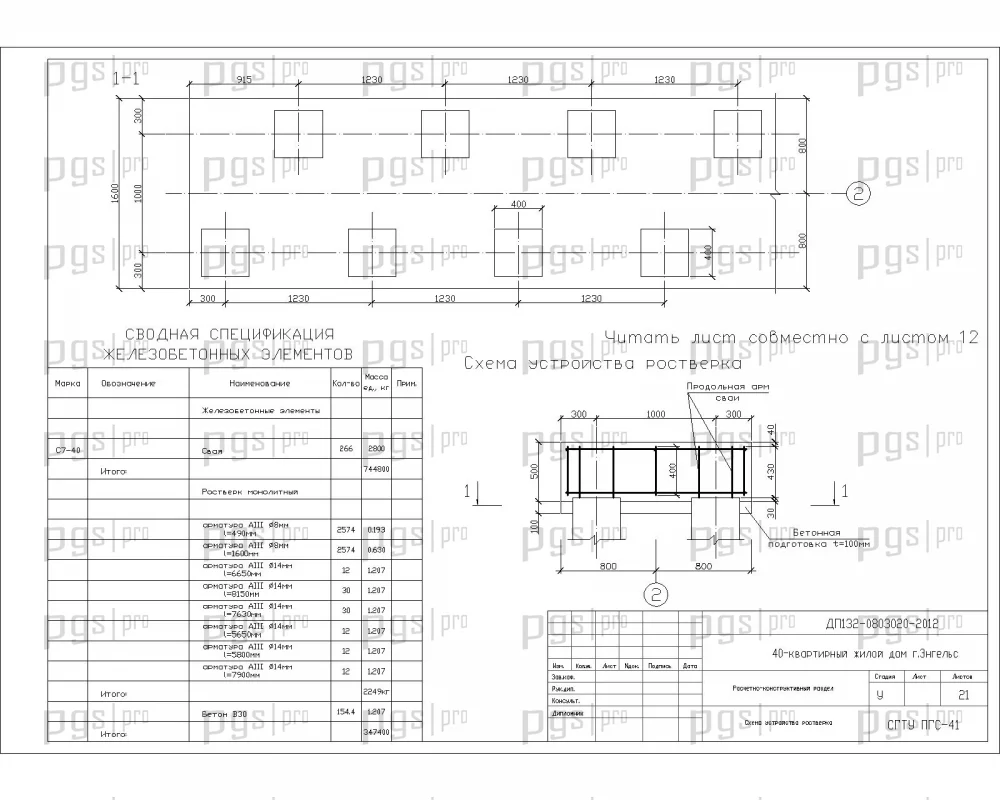

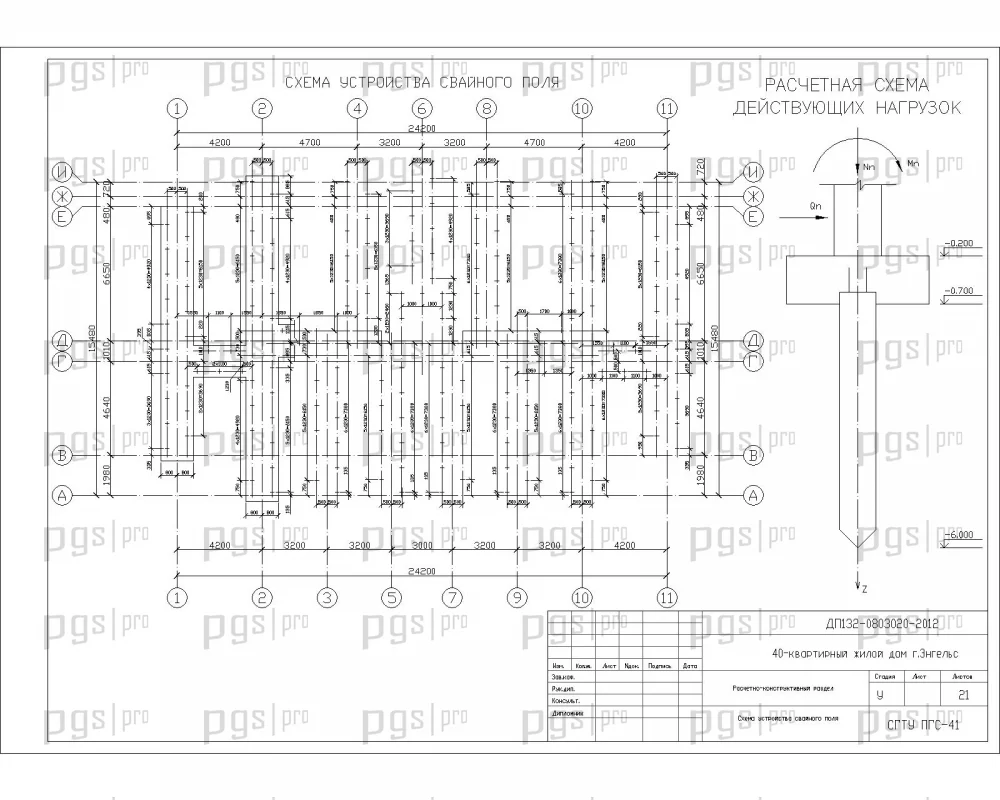

Фундамент — монолитный железобетонный ростверк высотой 500 мм, на свайном поле из задавливаемых свай сечением 400 × 400 мм. Стены и диафрагмы — из монолитного железобетона толщиной 300–450 мм. Лестничные узлы решены в виде лестничных маршей смонтированных на монолитные лестничные площадки. Лифтовые шахты — монолитные железобетонные стены. В соответствии со СНиП 2.01.01-87 «Нагрузки и воздействия» ветровая нагрузка взята по III ветровому району, тип местности — В, снеговая нагрузка — по III снеговому району, расчетная нагрузка — 180 кг/м². Зона влажности — сухая. Нормативная глубина сезонного промерзания грунта — 1,5 м.

По результатам полевых и лабораторных работ выделенные на площадке слои соответствуют инженерно-геологическим элементам: ИГЭ-1 — суглинок лесовый просадочный; ИГЭ-2 — суглинок лесовый не просадочный; ИГЭ-3 — песок крупный. Нагрузки от несущих стен на перекрытие здания по их фактическому расположению. Вес перегородок, полов задан равномерно-распределенной нагрузкой. За относительную отметку 0.000 принят уровень чистого пола 1-го этажа 10-ти этажного жилого дома, соответствующую абсолютной отметке 38.100.

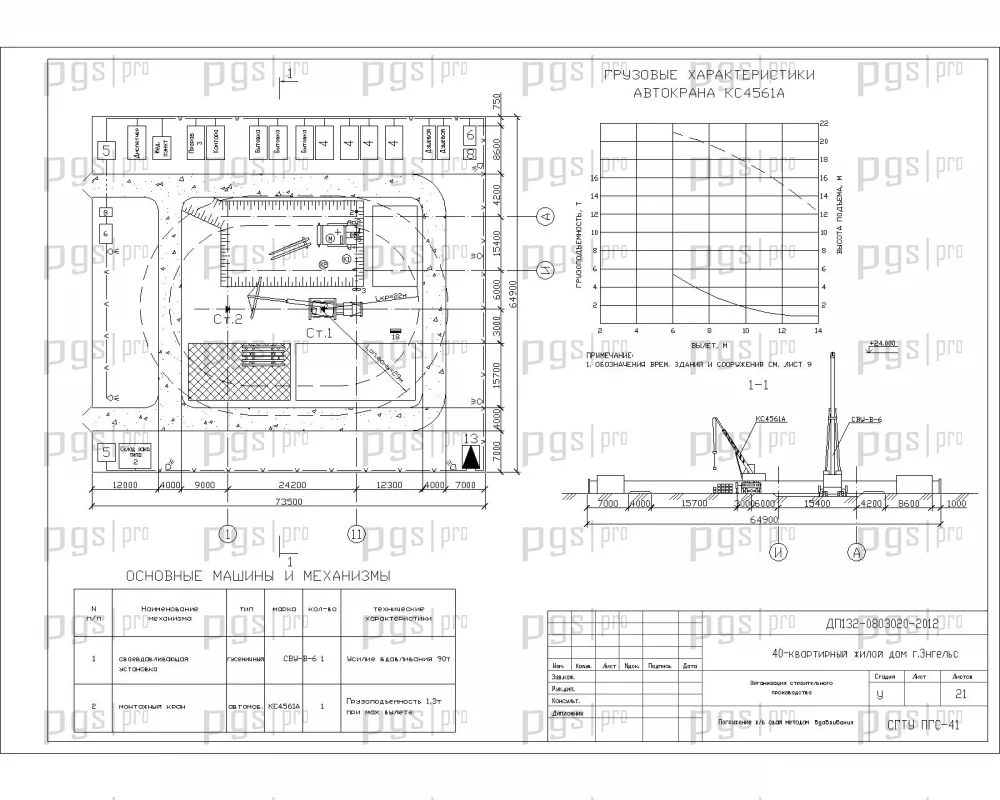

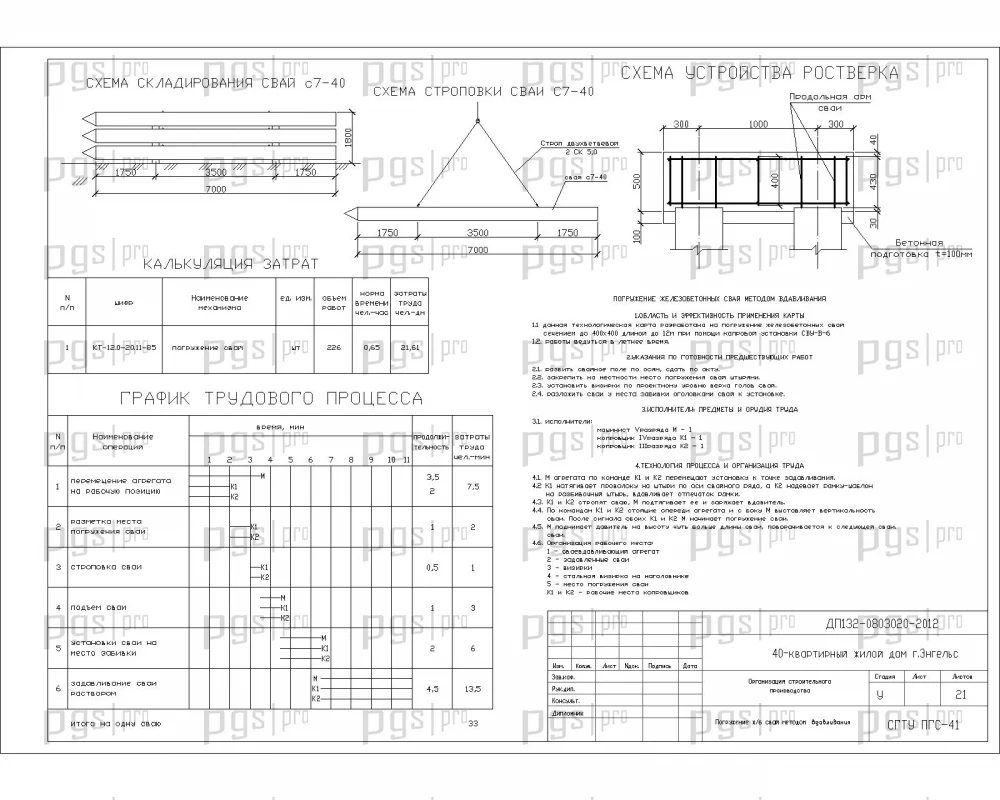

Раздел «Технология и организация строительства» включает подготовительные работы, земляные работы, устройство фундаментов, устройство вводов и обратную засыпку, возведение наземной части, кладку стен из газосиликатных блоков, стекольные работы, кровельные работы, кладку перегородок, штукатурные работы, устройство полов, малярные работы, а также технологические карты на основные виды работ. Технологическая карта на погружение свай методом вдавливания содержит область применения, указания по готовности предшествующих работ, состав и последовательность выполнения основных процессов, мероприятия по осуществлению заданного качества, технику безопасности и технико-экономические показатели.

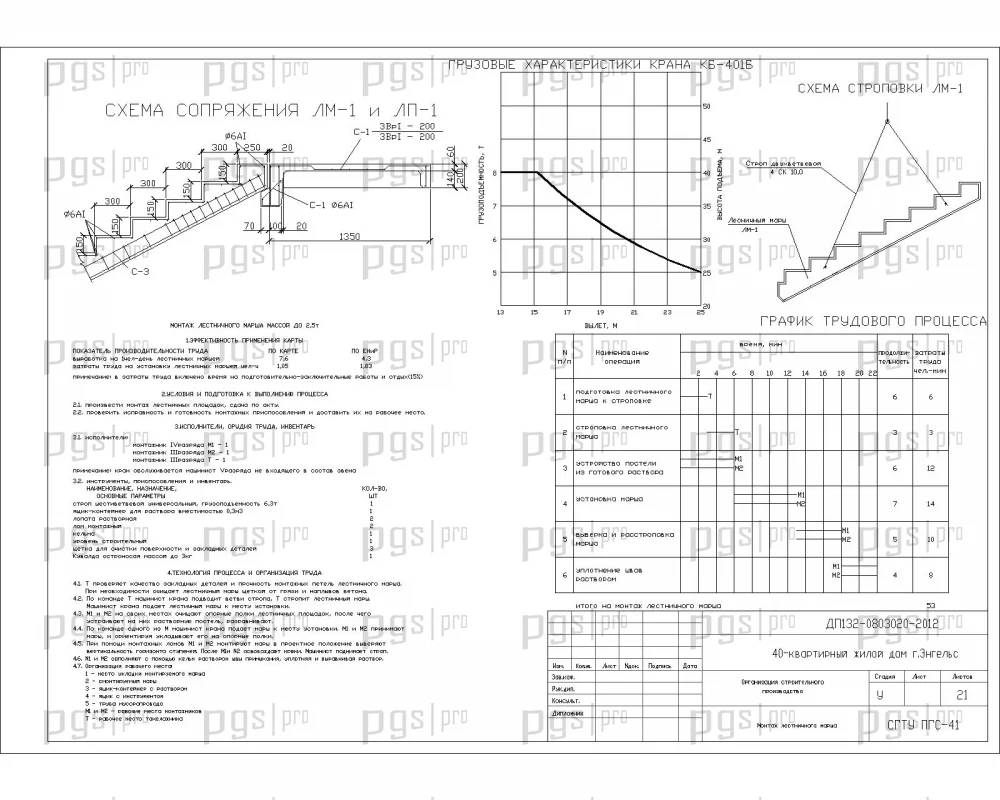

Технологическая карта на монтаж лестничного марша включает технологию выполнения работ, комплектацию машин и механизмов, расчет потребности в материалах, мероприятия по охране труда. Технологическая карта на армирование стен содержит технологию укладки арматуры, требования к качеству выполнения работ, контрольные операции. Календарный график составлен с учетом сезонности строительства и технологических пауз между операциями.

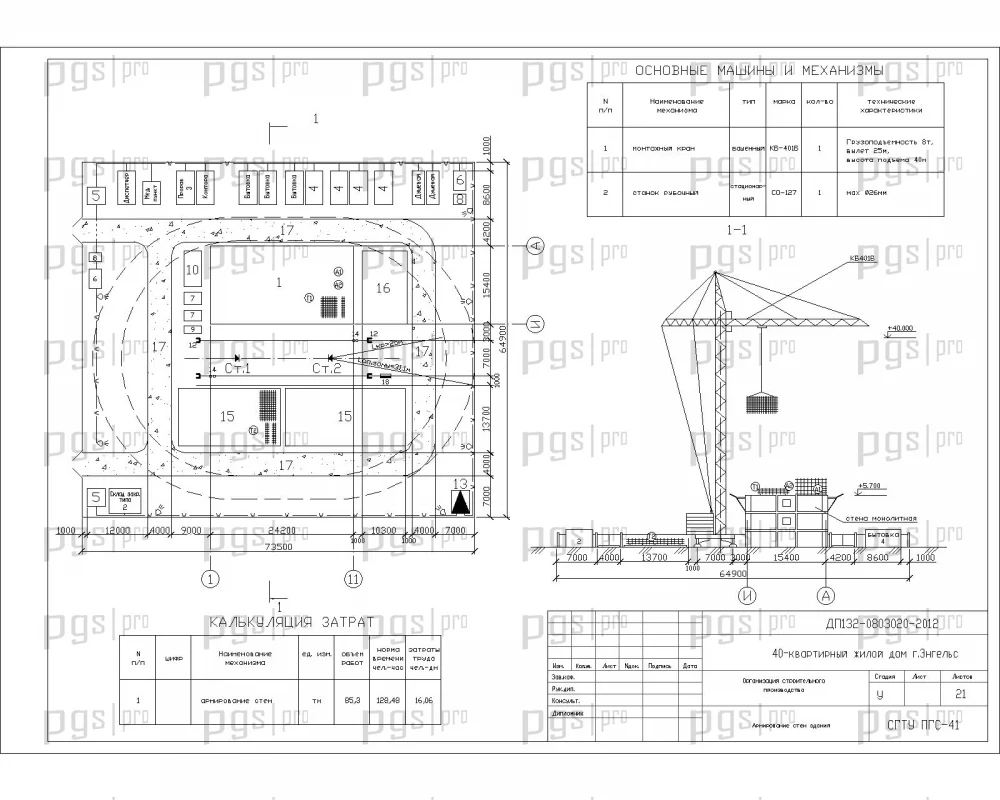

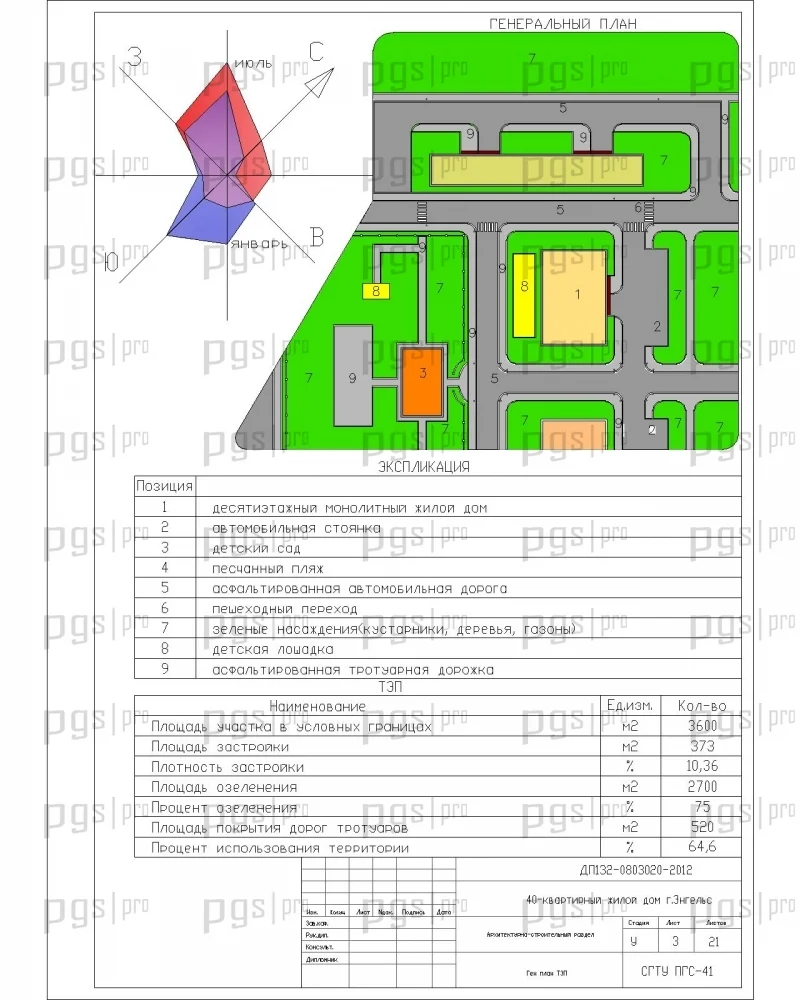

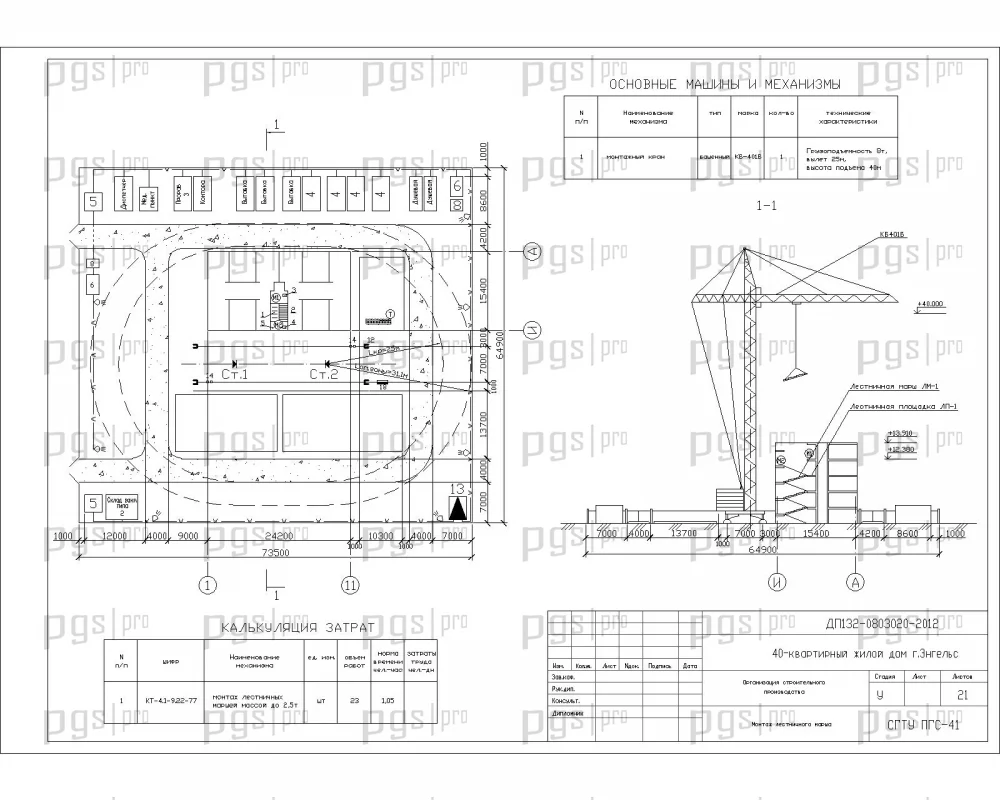

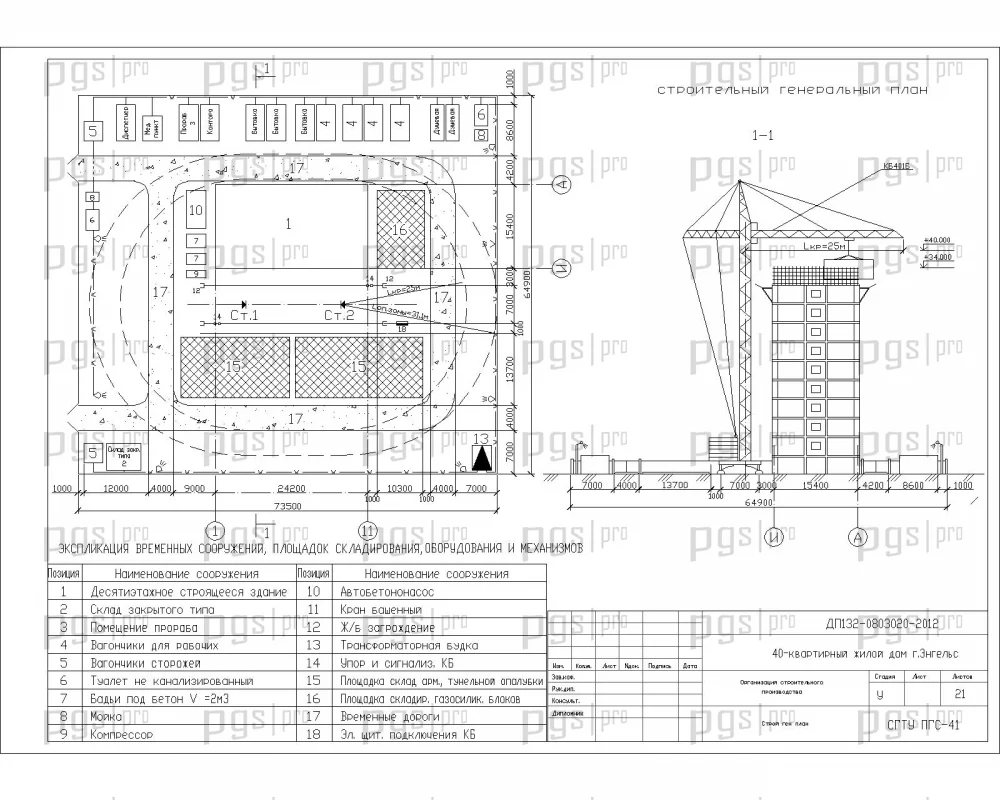

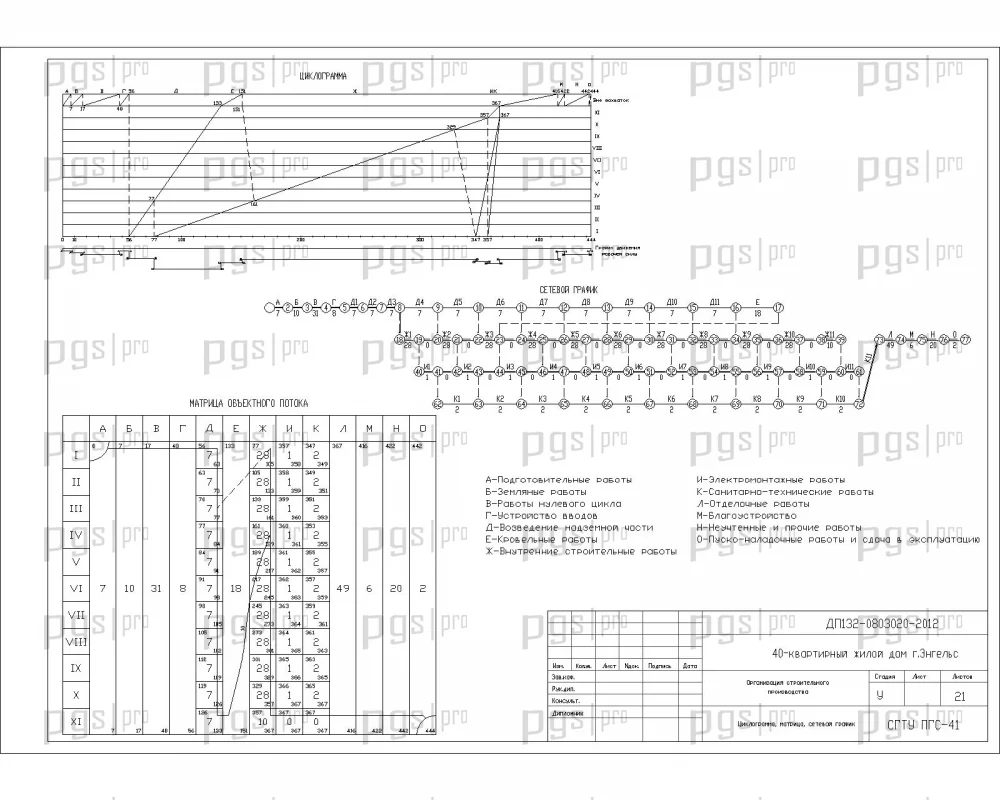

Строительный генеральный план содержит размещение временных зданий и сооружений, складов материалов, дорог и коммуникаций. Выполнен расчет персонала, организация складского хозяйства, освещение и водоснабжение строительной площадки, мероприятия по охране окружающей среды. Технико-экономические показатели включают сметную стоимость объекта, строительный объем здания, выработку на одного рабочего, нормативную продолжительность строительства и коэффициент использования основных фондов. Раздел также включает циклограмму, матрицу и сетевой график производства работ.

Диплом №2158 выделяется среди аналогичных работ по ПГС следующими характеристиками:

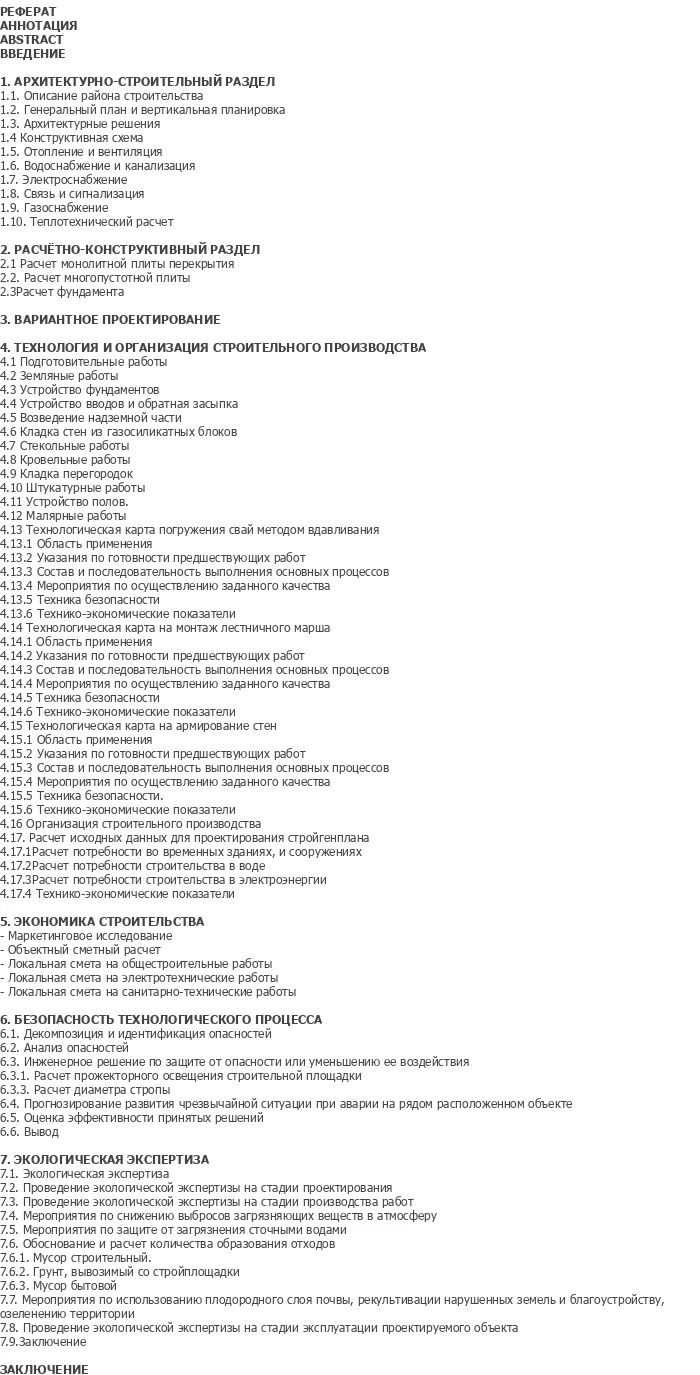

• Полная комплектация: 108 листов пояснительной записки и 21 лист графики AutoCAD — объем соответствует требованиям вузовской подготовки.
• Сложный инженерный объект: 10-этажное здание с монолитным железобетонным каркасом и свайными фундаментами — демонстрирует глубокое понимание конструктивных решений многоэтажных зданий.
• Разнообразие конструкций: свайные фундаменты, монолитный ростверк, монолитные железобетонные стены-диафрагмы, плиты перекрытия, газосиликатные блоки — расчет и конструирование всех основных элементов.
• Практическая направленность: три технологические карты, календарный график, строительный генплан, технико-экономические показатели, циклограмма, матрица и сетевой график.
• Функциональная эффективность: 40 квартир с различным количеством комнат, остекленные балконы, технический этаж с лифтовым оборудованием.
• Ручной расчет: соответствует требованиям вузовской подготовки по специальности ПГС и демонстрирует глубокое понимание теории расчета конструкций.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда, окружающей среды и экологической экспертизе.
• Доступная стоимость: 4 500 рублей — оптимальное соотношение цены и объема работы.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №2158 по доступной цене — 4 500 рублей.
