Дипломный проект №2159 «30-ти этажный жилой дом в г. Подольск» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории высотных жилых зданий и предназначен для постоянного проживания с встроенными нежилыми помещениями и подземной автостоянкой. Проект выполнен с учетом климатических условий г. Подольск и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела. Диплом включает полный комплект пояснительной записки и графической части, оформленных в соответствии с требованиями вузовской подготовки.

Проектируемый объект представляет собой 30-этажный односекционный жилой дом в городе Подольск. Здание имеет габаритные размеры 35,8 × 25,6 м с подземной частью. В подземной части запроектированы два подвальных этажа, предназначенные для размещения автостоянки на 236 машиномест, технических помещений, ввода, группировки и прокладки инженерных коммуникаций, а также хозяйственных кладовых для жильцов дома. На первых этажах надземной части комплекса расположены общественные помещения нежилого назначения (офисы) и входные группы жилой части. Данный ПГС дипломный проект разработан для постоянного проживания и относится к категории высотных жилых зданий со встроенно-пристроенными нежилыми помещениями. Этот шаблон проекта подходит студентам строительных специальностей, преподавателям и специалистам по проектированию высотных жилых комплексов.

Квартиры расположены со второго до верхнего этажа включительно. Общее количество жилых этажей — 29. Связь между этажами осуществляется посредством незадымляемой лестничной клетки и пассажирских и грузопассажирских лифтов. Вся группа лифтов обслуживает автостоянку. Один лифт имеет режим транспортировки пожарных подразделений. Кровля здания плоская, совмещенная, с внутренним водостоком; выход на кровлю осуществляется через лестничную клетку. Максимальная высота здания от планировочной отметки проезда до низа окна верхнего этажа составляет 94,75 м. Максимальная высота верха строительных конструкций — 99,95 м. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №2159 предлагает оптимальное соотношение цены и качества для защиты в строительном вузе.

Проект содержит 10 листов чертежей в программе AutoCAD. Состав графической части включает фасад и генеральный план, планы первого и типового этажа, разрез и узлы, конструирование лестницы, конструирование монолитной плиты перекрытия, сравнение вариантов устройства фасада, технологическую карту на устройство фасада, календарный план, строительный генплан.

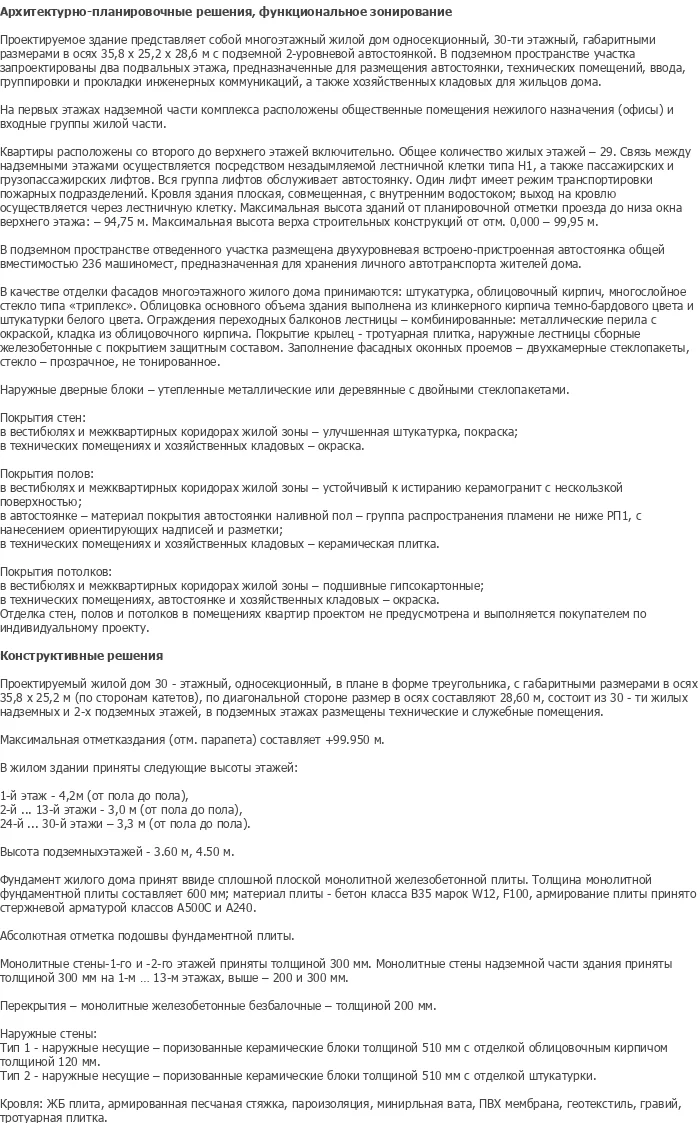

Функциональные связи в здании решены поэтажно с четким зонированием жилых, офисных и технических функций. В основу планировочной структуры положен принцип комплексной застройки с размещением нежилых помещений на нижних этажах и жилых — на верхних. Здание односекционное с габаритными размерами 35,8 × 25,6 м, что обеспечивает компактность и рациональное использование площади участка. На первых этажах надземной части комплекса расположены общественные помещения нежилого назначения (офисы) и входные группы жилой части.

На типовых этажах (2–30 этажи) размещаются жилые квартиры. Квартиры расположены со второго до верхнего этажа включительно. Общее количество жилых этажей — 29. Связь между этажами осуществляется посредством незадымляемой лестничной клетки и пассажирских и грузопассажирских лифтов. Вся группа лифтов обслуживает автостоянку. Один лифт имеет режим транспортировки пожарных подразделений. Высота типового этажа составляет 3,0 м. Высота 1-го этажа — 4,2 м, 24–30 этажей — 3,3 м. Высота подземных этажей — 3,60 м и 4,50 м.

Отделка фасадов многоэтажного жилого дома выполняется из клинкерного кирпича темно-бардового цвета и штукатурки белого цвета. Ограждения переходных балконов лестницы — комбинированные: металлические перила с окраской и стеклянное ограждение. Покрытие крылец — тротуарная плитка. Наружные лестницы — сборные железобетонные с покрытием защитным составом. Заполнение фасадных оконных проемов — двухкамерные стеклопакеты, стекло прозрачное, не тонированное. Наружные дверные блоки — утепленные металлические или деревянные с двойными стеклопакетами.

Конструктивная схема здания представляет собой монолитный железобетонный каркас с безбалочными перекрытиями. Фундамент жилого дома принят в виде сплошной плоской монолитной железобетонной плиты толщиной 600 мм. Материал плиты — бетон класса B35 марок W12, F100. Армирование плиты принято стержневой арматурой классов A500C и A240. Максимальная отметка здания (отм. парапета) составляет +99,950 м. Монолитные стены 1-го и 2-го подземных этажей приняты толщиной 300 мм. Монолитные стены надземной части здания приняты толщиной 300 мм на 1–13 этажах, выше — 200 и 300 мм.

Перекрытия — монолитные железобетонные безбалочные толщиной 200 мм. Наружные стены: тип 1 — наружные несущие поризованные керамические блоки толщиной 510 мм с отделкой облицовочным кирпичом толщиной 120 мм; тип 2 — наружные несущие поризованные керамические блоки толщиной 510 мм с отделкой штукатуркой. Кровля: железобетонная плита, армированная песчаная стяжка, пароизоляция, минеральная вата, ПВХ мембрана, геотекстиль, гравий, тротуарная плитка.

Покрытия стен: в вестибюлях и межквартирных коридорах жилой зоны — улучшенная штукатурка, покраска; в технических помещениях и хозяйственных кладовых — окраска. Покрытия полов: в вестибюлях и межквартирных коридорах жилой зоны — устойчивый к истиранию керамогранит с несколькой поверхностью; в автостоянке — материалом покрытия автостоянки наливной пол — группа распространения пламени не ниже РП1, с нанесением ориентирующих надписей и разметки; в технических помещениях и хозяйственных кладовых — керамическая плитка. Покрытия потолков: в вестибюлях и межквартирных коридорах жилой зоны — подшивные гипсокартонные; в технических помещениях, автостоянке и хозяйственных кладовых — окраска.

В разделе технология и организации строительного производства представлена технологическая карта на устройство фасада с областью применения, организацией и технологией выполнения работ, материально-техническими ресурсами, требованиями к качеству и приемке работ. Разработан календарный план производства работ на объекте с технико-экономическими показателями.

Строительный генплан включает расчет потребности во временных зданиях и сооружениях, выбор монтажного механизма, расчет складских помещений, потребности в электроэнергии и воде. Технико-экономические показатели стройгенплана отражают эффективность организации строительной площадки. Проект включает сравнение вариантов устройства фасада с технико-экономической оценкой и определением оптимального варианта.

В разделе экономики строительства представлены технико-экономические показатели по проекту. Полный комплекс сметной документации позволяет оценить экономическую эффективность проекта. Проект включает разделы безопасности жизнедеятельности на производстве, противопожарных мероприятий, охраны окружающей среды и защиты населения и территорий в чрезвычайных ситуациях.

Диплом №2159 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Ультравысокая этажность: 30-этажное здание — один из самых сложных и престижных объектов для дипломной защиты по специальности ПГС.
• Подземная автостоянка: двухэтажный гараж на 236 машиномест — масштабная функциональная особенность проекта.
• Монолитный железобетонный каркас: безбалочные перекрытия, жесткие диски перекрытий, монолитные стены — современная конструктивная схема.
• Бетон класса B35: высокопрочный бетон с водонепроницаемостью W12 и морозостойкостью F100 — надежные конструктивные решения.
• Монолитная плита фундамента: толщиной 600 мм — надежное основание для высотного здания.
• Два типа фасадов: сравнение вариантов устройства фасада с облицовочным кирпичом и штукатуркой — технико-экономическая оценка.
• Плоская совмещенная кровля: многослойная конструкция с ПВХ мембраной и тротуарной плиткой.
• Технологическая карта на фасад: детальная технология выполнения фасадных работ.
• Полный комплекс организационных решений: стройгенплан, календарный план, сравнение вариантов.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда, пожарной безопасности и защите населения в ЧС.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №2159 по доступной цене — 5 000 рублей.
