Дипломный проект №2162 «Строительство монолитного 6-этажного дома в г. Москва» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории многоэтажных жилых зданий повышенной этажности и предназначен для постоянного проживания. Проект выполнен с учетом климатических условий г. Москвы и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела. Диплом включает полный комплект пояснительной записки и графической части, оформленных в соответствии с требованиями вузовской подготовки.

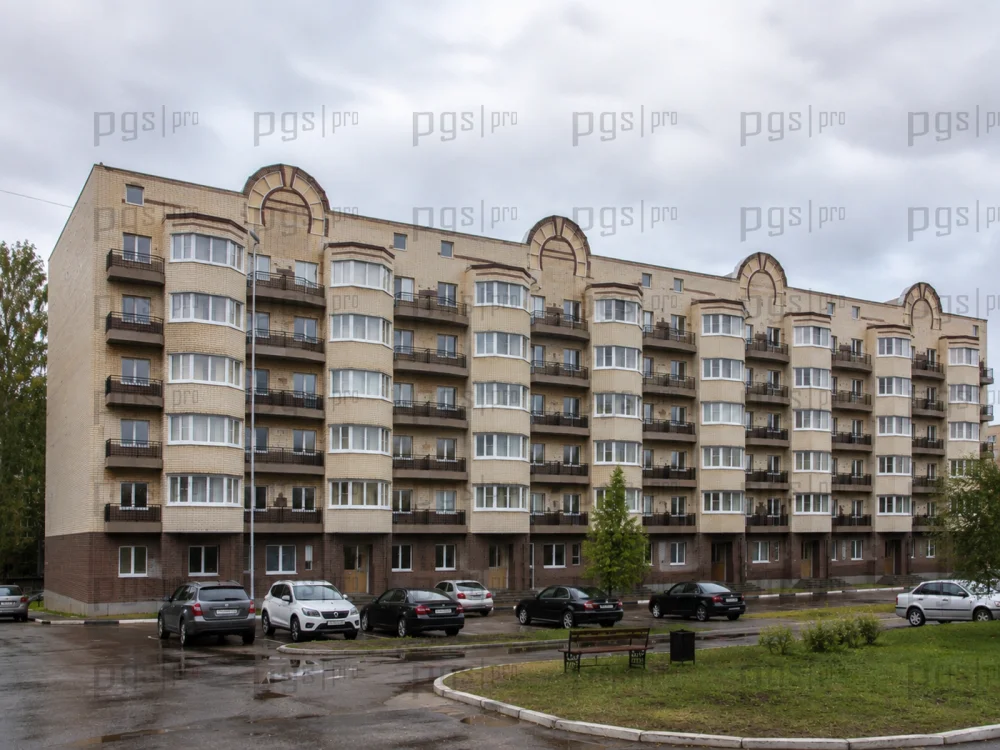

Проектируемый объект — монолитный 6-этажный жилой дом в г. Москва, состоящий из четырех секций. Данный ПГС дипломный проект разработан для постоянного проживания и относится к категории типовой многоэтажной застройки. Здание имеет перекрестно-стеновую монолитную конструктивную схему с наружными самонесущими стенами. В каждой секции типового этажа запроектированы 2 двухкомнатные и 2 однокомнатные квартиры, каждая из которых оборудована балконом. Этот шаблон проекта подходит студентам строительных специальностей, преподавателям и специалистам по проектированию многоэтажных жилых зданий.

Дом оборудован лифтами пассажирскими грузоподъемностью 400 кг в каждой секции. На первом этаже во второй секции размещена электрощитовая, в каждом из входов предусмотрена комната для консьержа. Подвал и чердак используются для разводки инженерных коммуникаций. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №2162 предлагает оптимальное соотношение цены и качества для защиты в строительном вузе.

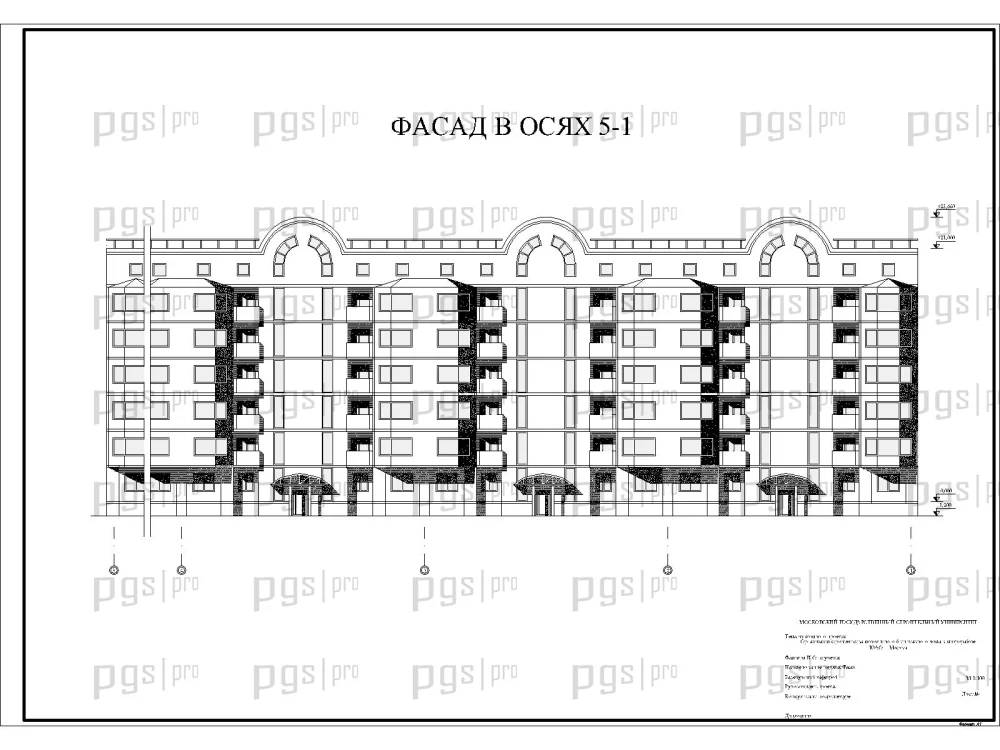

Архитектурный облик здания формируется выразительными фасадными решениями с арочными элементами на верхних этажах, что придает строению современный и запоминающийся вид. Проект выполнен с учетом требований энергоэффективности и комфортности проживания.

Функциональные связи в здании решены поэтажно с четким зонированием жилых и общественных функций. В основу планировочной структуры положен принцип секционной застройки с размещением квартир на типовых этажах.

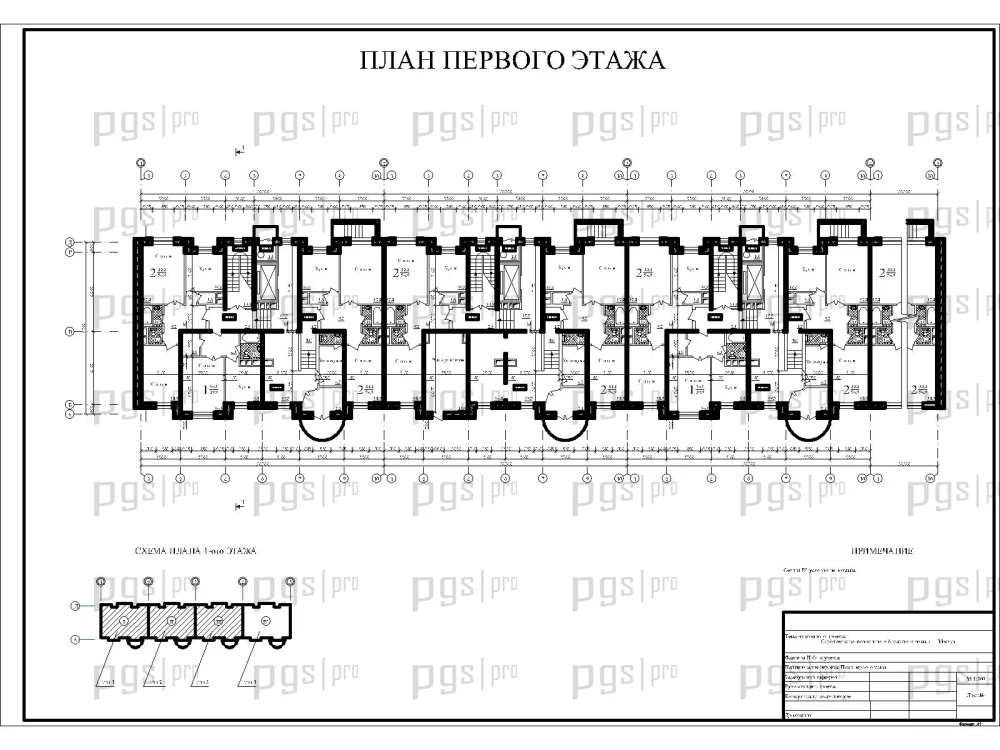

Первый этаж: в каждой секции размещены входные группы с комнатами для консьержа, во второй секции предусмотрена электрощитовая. Первый этаж служит переходной зоной между уличным пространством и жилыми секциями.

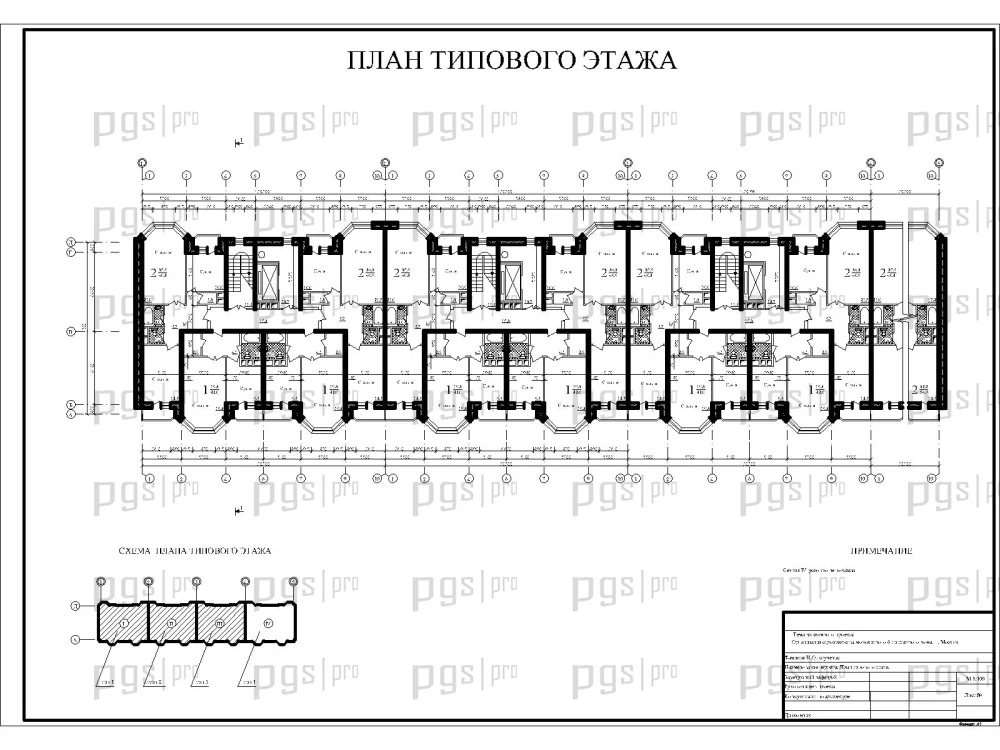

Типовой этаж (2–6 этажи): в каждой секции запроектированы 2 двухкомнатные и 2 однокомнатные квартиры. Все квартиры имеют балконы, что обеспечивает дополнительную площадь и выход на улицу. Планировка квартир соответствует современным требованиям к жилой недвижимости.

Подвал и чердак: используются для размещения инженерных коммуникаций, обеспечивая бесперебойное функционирование всех систем жизнеобеспечения здания. Лестнично-лифтовые узлы объединены в ядра жесткости, обеспечивающие пространственную устойчивость конструкции.

Основными несущими конструкциями являются железобетонные пилоны несущих стен, ядро жесткости, ограждающее лестнично-лифтовой узел, неразрезные перекрытия и фундаментная плита. Несущая система может рассматриваться как связевой каркас, в котором вертикальные нагрузки воспринимаются перекрытиями, пилонами и ядром жесткости, а горизонтальные — ядром жесткости и пилонами, объединенными в единую систему диском перекрытия.

Перекрытия плоские, снабженные ригелями в плоскости рам (пилонов) и при необходимости контурными балками, обеспечивающими устройство наружных ограждающих конструкций и дополнительную опору плит перекрытия. Неосновными несущими конструкциями являются конструкции лестниц и шахты лифтов.

В качестве наружных ограждений использована кладка из полистиролбетонных блоков с облицовкой из кирпича. В подземной части наружные ограждения выполняются в монолитном железобетоне с утеплением в пределах глубины промерзания грунта кирпичной кладкой и утепляются сборным полистиролбетоном. Внутренние ограждающие конструкции выполняются из каркасно-обшивных систем для внутриквартирных перегородок, из красного кирпича (120 мм) для межквартирных стен (250 мм) и санузлов.

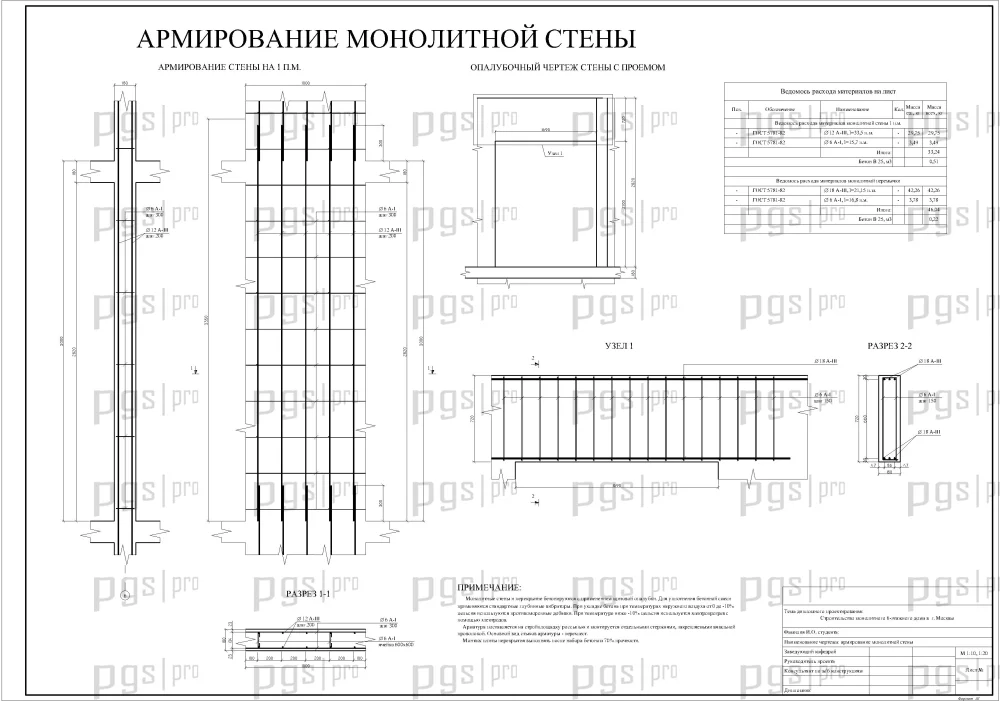

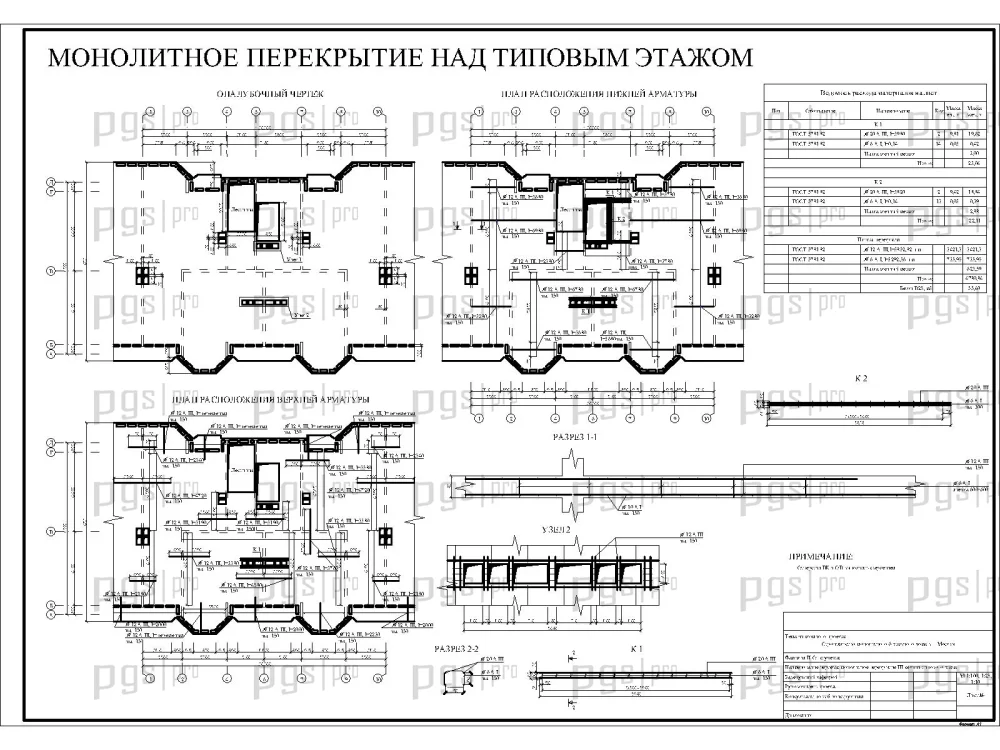

В расчетно-конструктивном разделе выполнены чертежи монолитного перекрытия над типовым этажом и армирование монолитной стены. Расчеты выполнены ручным способом в соответствии с действующими нормативными документами.

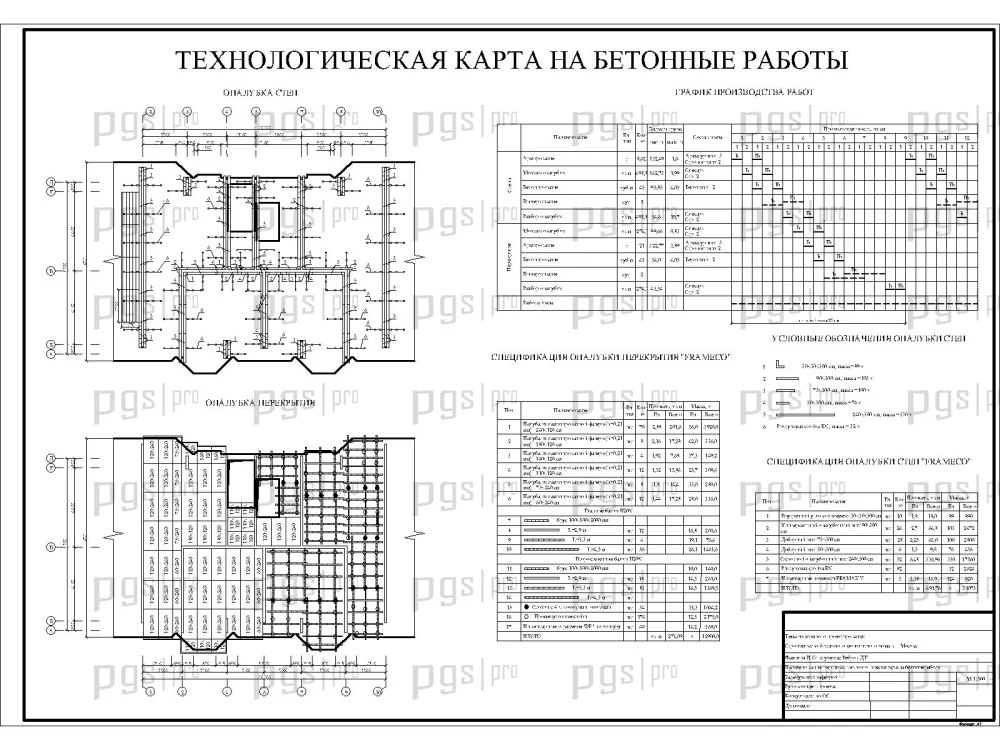

Технологическая карта выполнена на возведение монолитных железобетонных стен и перекрытий типового этажа. В карте отражены объемы работ, способы производства, комплектация машин и механизмов, трудовые затраты и мероприятия по технике безопасности.

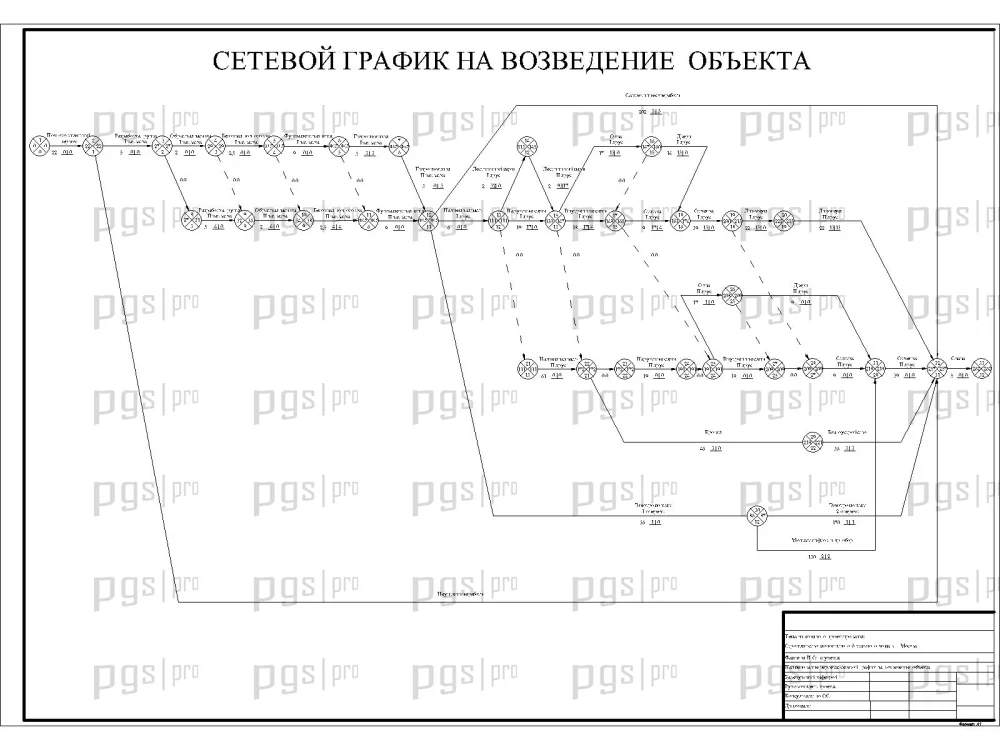

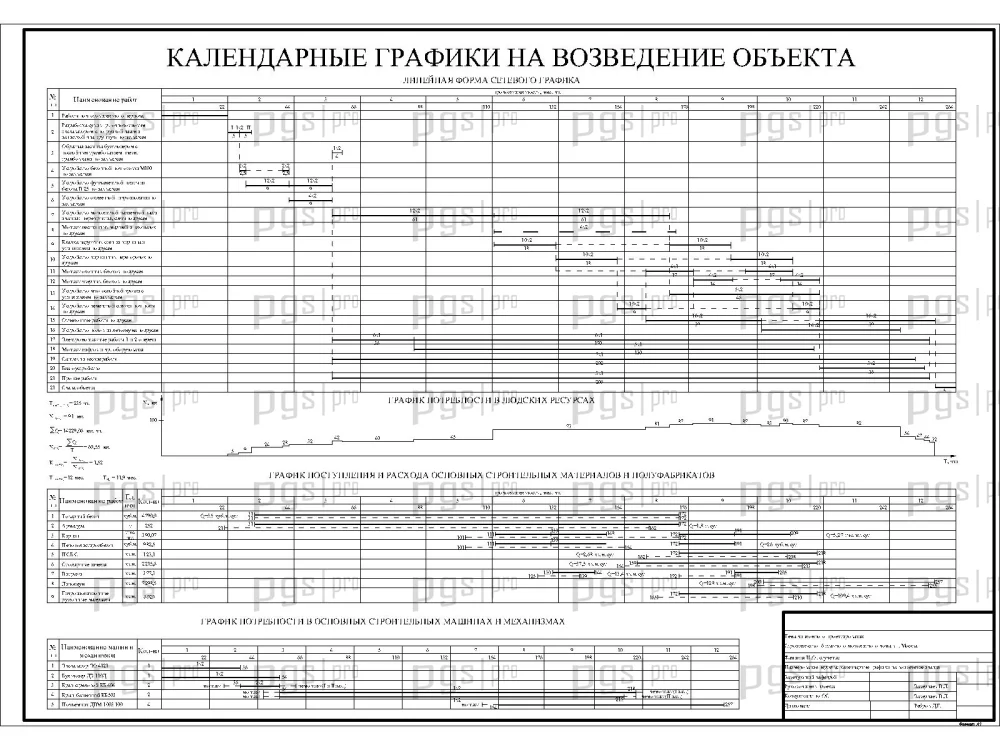

Календарный график составлен с учетом сезонности строительных работ и технологических пауз. Сетевой график на возведение объекта позволяет оптимизировать критический путь строительства и рационально использовать ресурсы.

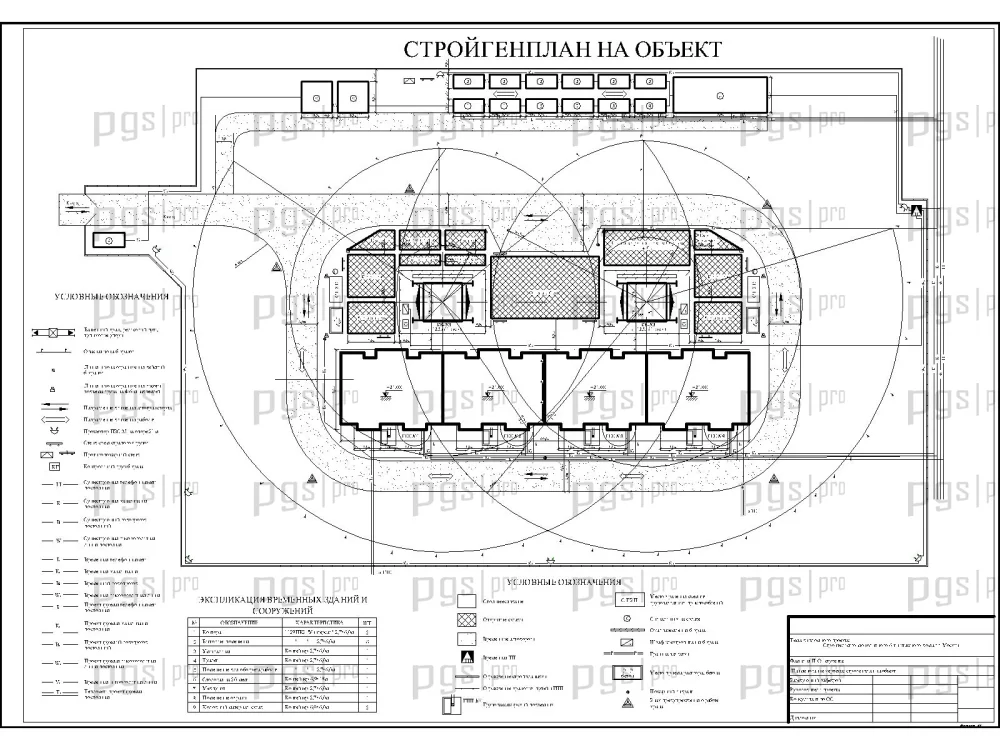

Строительный генеральный план содержит размещение временных зданий, складов, дорог и коммуникаций. Выполнен расчет персонала, организация складского хозяйства, освещение и водоснабжение строительной площадки, мероприятия по охране окружающей среды.

Проект включает раздел охраны окружающей среды с описанием природных условий, характеристикой существующих воздействий, оценкой негативных последствий, альтернативными вариантами размещения, природоохранными мероприятиями и расчетом выбросов вредных веществ в атмосферу.

Диплом №2162 выделяется среди аналогичных работ по ПГС следующими характеристиками:

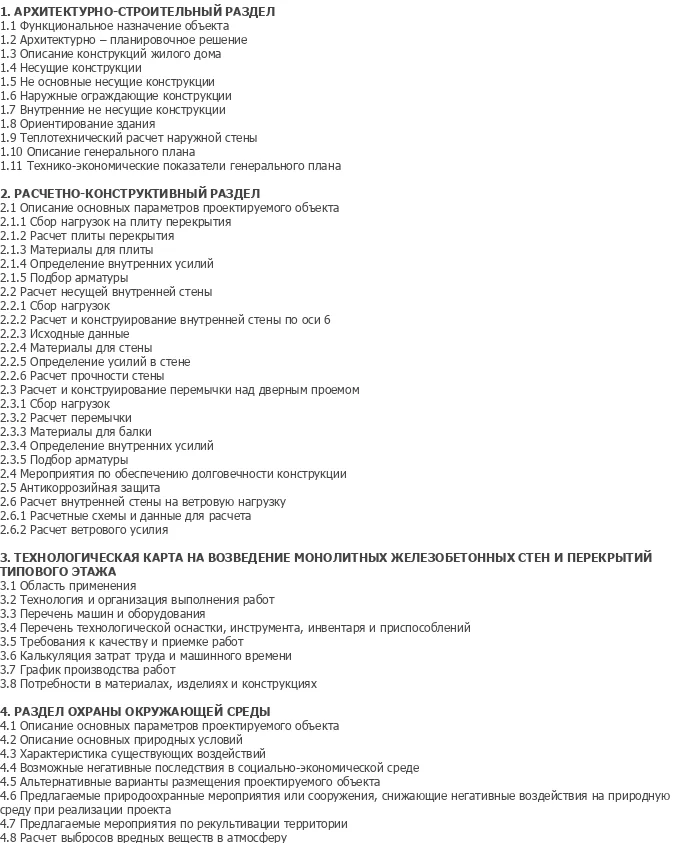

• Полная комплектация: 57 листов пояснительной записки и 11 листов графики AutoCAD — объем соответствует требованиям вузовской подготовки.
• Сложная конструктивная схема: перекрестно-стеновая монолитная система с ядрами жесткости и связевым каркасом — демонстрирует глубокое понимание современных конструктивных решений.
• Разнообразие расчетов: сбор нагрузок на плиту перекрытия, расчет плиты, расчет несущей внутренней стены, расчет перемычки, расчет на ветровую нагрузку.
• Практическая направленность: технологическая карта, календарный и сетевой графики, строительный генплан, технико-экономические показатели.
• Экологическая составляющая: полноценный раздел охраны окружающей среды с расчетом выбросов.
• Ручной расчет: соответствует требованиям вузовской подготовки по специальности ПГС.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда и окружающей среды.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №2162 по доступной цене — 5 000 рублей.
